MODE D'EMPLOI SZU 1702 Axing

Caractéristiques techniques :

Gamme de fréquences 950...2200 MHz

Gamme de mesure 60...105 dBμV

Connexion Douille F

Consommation de courant

15 mA + LNB

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien.

Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères.

WEEE Nr. DE14023300

État actuel 2013-05-22. Sous réserve de modifications de construction et de type.

Nous n'assumons aucune responsabilité pour les erreurs d'impression

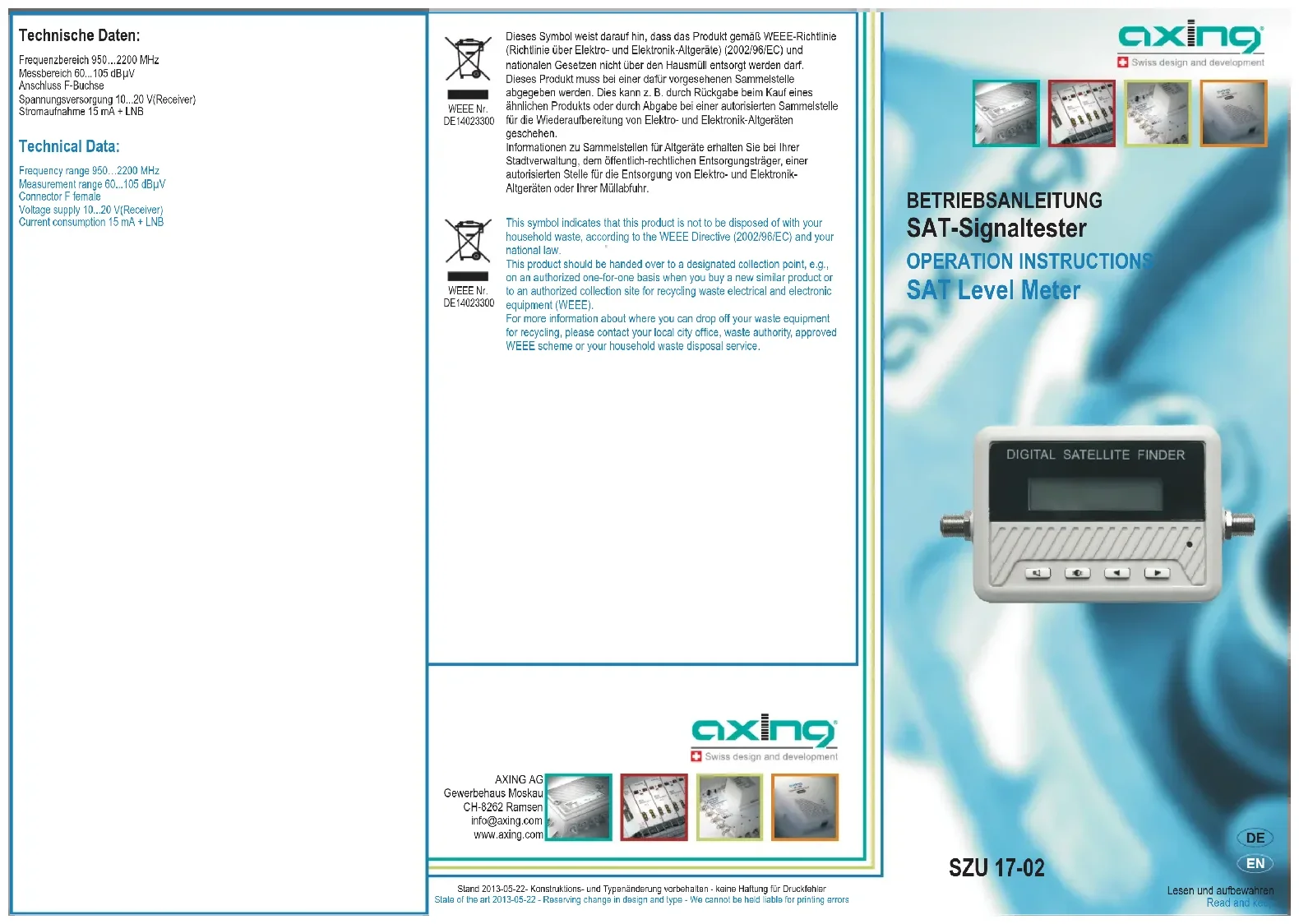

Testeur de signal SAT

DIGITAL SATELLITE FINDER

SZU 17-02

Lezen en be

Consignes de sécurité :

• L'installation de l'appareil et les réparations sur ce dernier doivent être effectuées exclusivement par un spécialiste dans le respect des directives VDE. Aucune responsabilité ne sera assumée en cas d'installation et de mise en service incorrectes.
• Avant d'ouvrir l'appareil, couper l'alimentation en courant, car sinon il y a un risque de court-circuit. Cela s'applique également lorsque vous nettoyez l'appareil ou effectuez des travaux sur les raccordements.
• L'appareil ne doit être utilisé que dans des locaux secs. L'utilisation dans des locaux humides ou à l'extérieur présente un risque de courts-circuits (ATTENTION : risque d'incendie).
• Choisissez un lieu de montage ou d'implantation de telle sorte que des enfants ne puissent pas jouer avec l'appareil et ses raccordements sans surveillance. Le lieu de montage ou d'implantation doit permettre une pose sûre de tous les câbles raccordés. Les câbles d'alimentation électrique et câbles d'alimentation ne doivent pas être endommagés ou écrasés par des objets de toute nature qu'ils soient.
• Choisissez un lieu de montage ou d'implantation sur lequel des liquides ou objets ne pourront en aucun cas atteindre l'appareil (par ex. eau condensée, fuite provenant du toit, eau d'arrosage, etc.).

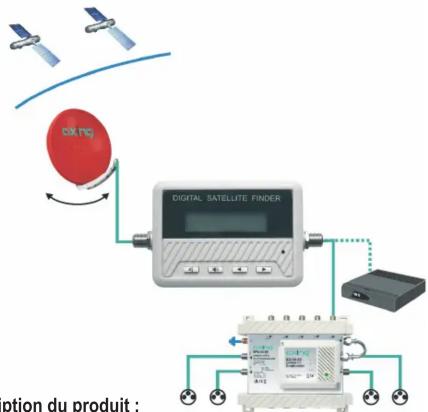

Domaine d'application :

Le SZU 17-02, un analyseur de signaux émis par les satellites pour le domaine analogique et numérique, sert à orienter des antennes satellite. Si l'appareil est utilisé dans d'autres domaines, nous n'assumons aucune garantie !
    note bottom of B: Option du produit :

Description du produit :

Le SZU 17-02 permet de chercher le satellite au moyen d'un affichage LCD ou d'un signal acoustique. La polarisation (H/V) et la bande haute (22 kHz) sont également affichées sur l'écran LCD. L'affichage LCD dispose d'un rétroéclairage pouvant être mis en marche et arrêté.

Branchement/commande :

Branchez l'entrée marquée « LNB » du SZU 17-02, par ex. au moyen d'un câble de raccordement F-Quickfix SAK 151-00, directement sur le LNB, et sur la sortie du SZU 17-02 marquée « Rec », branchez un récepteur satellite ou un commutateur multiple.

Maintenant, le récepteur satellite ou le commutateur multiple est dans le circuit. Le SZU 17-02 est alimenté en tension via le récepteur ou le commutateur multiple. L'affichage LCD indique la tension du LNB, la polarisation H ou V et, dans la bande haute, 22 kHz.

Si le LNB reçoit un signal satellite, celui-ci est affiché en pourcentage et sous forme d'histogramme à barres.

Les deux touches fléchées ◀ et ▶ permettent de régler la sensibilité de l'entrée.

Si la valeur de niveau est supérieure à 90 %, appuyez sur la touche ◀. L'activation de la touche réduit la sensibilité et l'affichage du niveau d'environ 10 % et d'une barre. Si le signal de l'antenne satellite est trop faible, augmentez en appuyant sur la touche ▶.

Une fois que l'affichage du niveau est adapté, l'antenne satellite peut être orientée sur le niveau maximal.

Si la vue sur le détecteur de satellite est perturbée, le signal acoustique peut être utilisé en plus pour orienter l'antenne satellite. Ici, la règle suivante est applicable : plus le niveau est fort, plus la fréquence audio est élevée.

Après l'orientation, le LNB est de nouveau connecté au récepteur/commutateur multiple.

DIGITAL SATELLITE FINDER LNB Receiver signal acoustique akoestisch signal sensibilité de l'entrée ontvangstgevoeligheid rétroéclairage achtergrondverlichting
