Format cassette	VHS-C
Standard vidéo	SECAM
Capteur	CCD 1/2 pouce, transfert de charge
Nombre de pixels	320 000 pixels
Résolution horizontale	300 lignes
Sensibilité minimale	10 lux
Zoom optique	6x électrique (2 vitesses) + commande manuelle
Plage focale	9-54 mm
Ouverture maximale	f:1,4
Obturateur électronique	1/50e s et 1/1 000e s
Balance des blancs	Auto / 3 200 K / 4 500 K / 5 500 K
Viseur	Electronique 0,6 pouce, orientable 90°
Autonomie batterie	25, 60 ou 90 min selon accu
Poids	1,2 kg
Dimensions (L x H x P)	110 x 149 x 243 mm
Commande de montage	Automatique via télécommande de pause
Enregistrement date/heure	Incrustation sur image

FOIRE AUX QUESTIONS - GR-45 JVC

Quel format de cassette utilise le JVC GR-45 ?

Le JVC GR-45 utilise des cassettes VHS-C, le format compact dérivé du VHS standard. Ces cassettes peuvent être lues sur un magnétoscope VHS classique à l'aide d'un adaptateur. La durée d'enregistrement atteint 60 minutes en mode LP.

Quelle est l'autonomie de la batterie du GR-45 ?

L'autonomie varie selon le modèle de batterie nickel-cadmium choisi : 25, 60 ou 90 minutes. JVC proposait plusieurs accumulateurs en option pour répondre aux besoins d'utilisation prolongée.

Comment fonctionne le zoom du JVC GR-45 ?

Le GR-45 est équipé d'un zoom électrique 6x avec deux vitesses de déplacement sélectionnables. Une commande manuelle est également disponible. La plage focale couvre 9 à 54 mm, du grand-angle au téléobjectif.

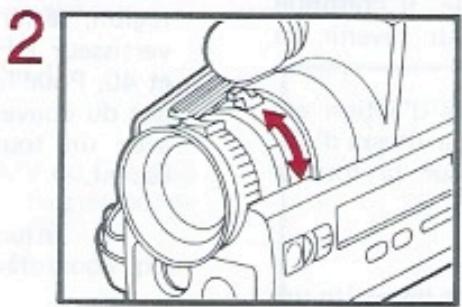

Comment régler la mise au point manuellement ?

Le JVC GR-45 dispose d'un autofocus automatique qui ajuste la zone de mesure selon la focale utilisée. Pour une mise au point manuelle, utiliser les réglages de l'objectif. Le viseur électronique 0,6 pouce orientable facilite le cadrage et la vérification de la netteté.

Comment régler la balance des blancs ?

Le GR-45 propose un mode automatique et un mode manuel avec trois préréglages : 3 200 K (lumière artificielle intérieure), 4 500 K (lumière mixte) et 5 500 K (lumière du jour). Sélectionner le préréglage adapté aux conditions de tournage pour des couleurs fidèles.

Peut-on filmer en faible luminosité avec le JVC GR-45 ?

Oui, le capteur CCD 1/2 pouce offre une sensibilité maximale de 10 lux, ce qui permet de filmer dans des conditions d'éclairage intérieur courant. Pour les scènes très sombres, il est conseillé d'ajouter un éclairage d'appoint.

Quelles vitesses d'obturation sont disponibles ?

Le GR-45 dispose d'un obturateur électronique avec deux vitesses : 1/50e s (standard, pour les conditions normales) et 1/1 000e s (pour figer les sujets en mouvement rapide). Le diaphragme est automatique.

Comment connecter le JVC GR-45 à un téléviseur pour visionner les cassettes ?

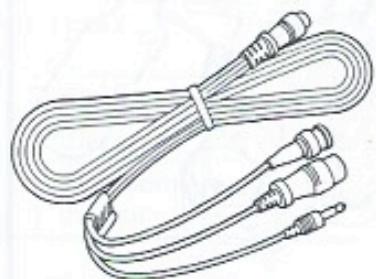

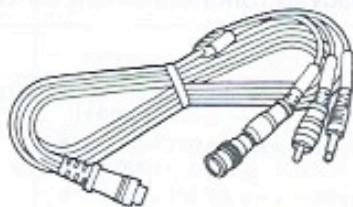

Le GR-45 est livré avec un câble audio/vidéo permettant de le relier à un téléviseur via une prise péritel (adaptateur) ou des prises RCA. Connecter la sortie du caméscope à l'entrée vidéo du téléviseur, puis passer en mode lecture sur le caméscope.

Comment réaliser un montage avec le JVC GR-45 ?

Le GR-45 intègre une fonction de commande de montage automatique : en raccordant un magnétoscope VHS via le câble approprié, la télécommande de pause du caméscope pilote également le magnétoscope. Cela permet un assemblage séquence par séquence sans manipulations complexes.

Comment enregistrer la date et l'heure sur les vidéos ?

Le GR-45 dispose d'une fonction d'enregistrement de la date et de l'heure en incrustation sur l'image. Régler d'abord l'horloge interne dans le menu, puis activer l'affichage de la date avant l'enregistrement pour qu'elle apparaisse sur la cassette.

Le JVC GR-45 est-il compatible avec le standard SECAM ?

Oui, le JVC GR-45 est prévu pour le standard SECAM, utilisé en France. Il est donc pleinement compatible avec les téléviseurs et magnétoscopes français de l'époque.

Le viseur du GR-45 est-il orientable ?

Oui, le viseur électronique 0,6 pouce est orientable à 90°, ce qui permet de filmer en hauteur ou en contre-plongée sans se contorsionner. Il est également amovible pour plus de souplesse lors des prises de vues.

MODE D'EMPLOI GR-45 JVC

Spécia pour le GR-45S/AA-V5S

CCD

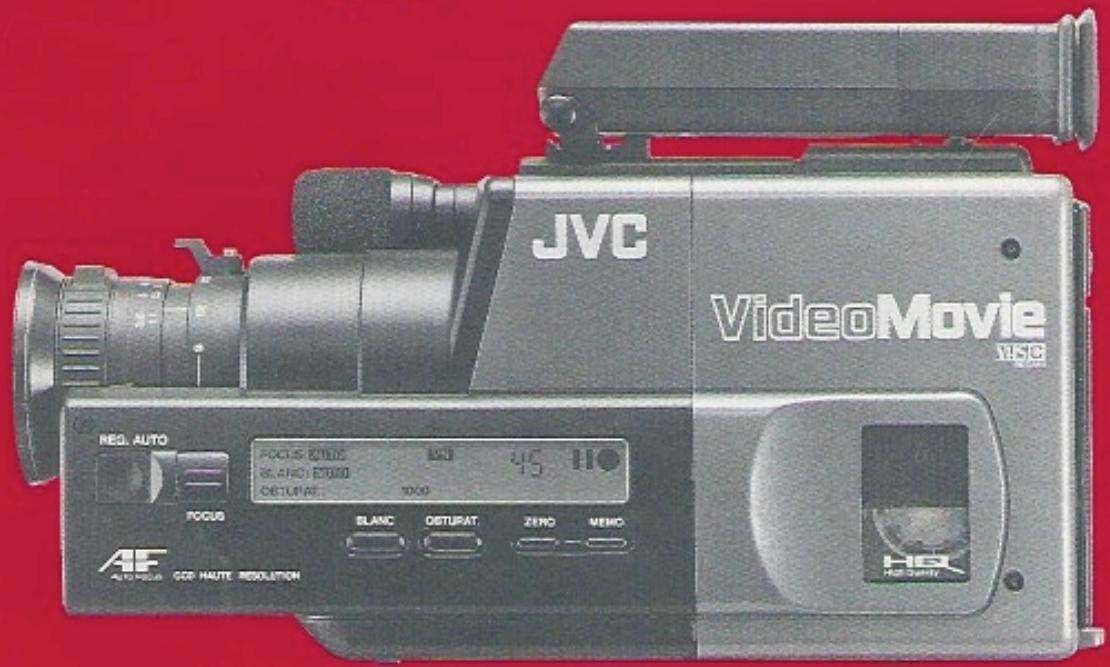

Nous vous remercions pour l'achat du VideoMovie GR-45S JVC. Avant de l'utiliser, lire avec soin ce manuel d'instructions pour obtenir les meilleurs résultats possibles de cet nouvel appareil.

La planche de référence est au verso de cette page. Rabatte la feuille et la garder ouverte afin de pouvoir se reporter aux schémas pendant la lecture de ce manuel.

Sommaire

Pourvoir sécurité 1

Préparatifs de base 6

Commandes et connecteurs 7

Enregistrement 9

Circuit d'économie d'énergie et de protection

de la bande 12

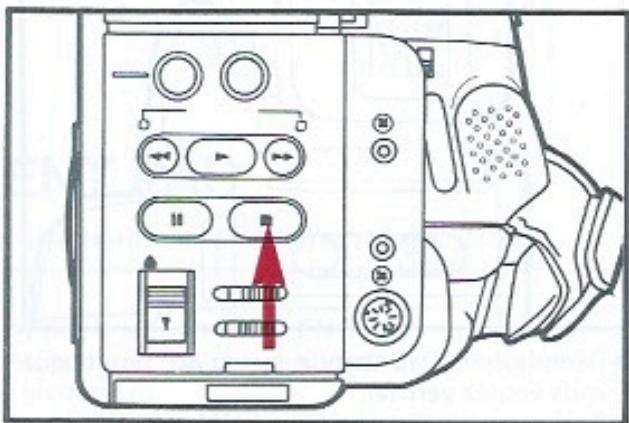

Technique d'enregistrement par

assemblage - 1. 12

Technique d'enregistrement par

assemblage - 2. 12

Lecture 13

Techniques spéciales 15

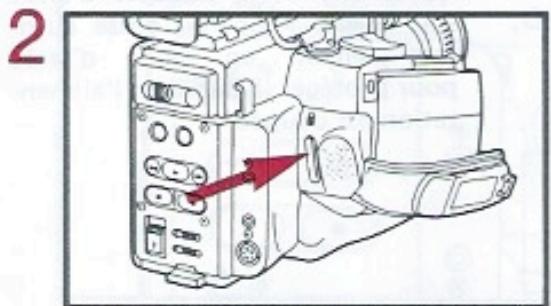

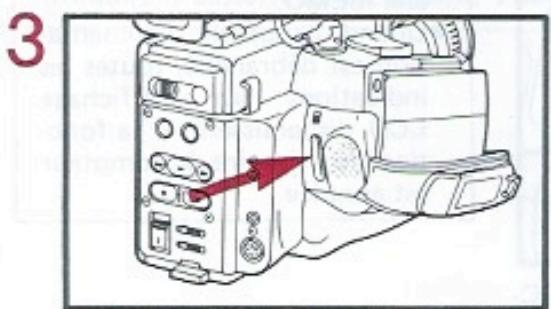

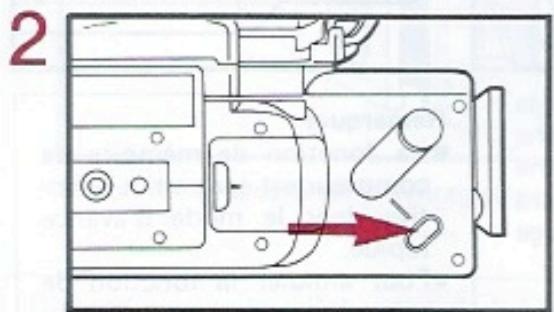

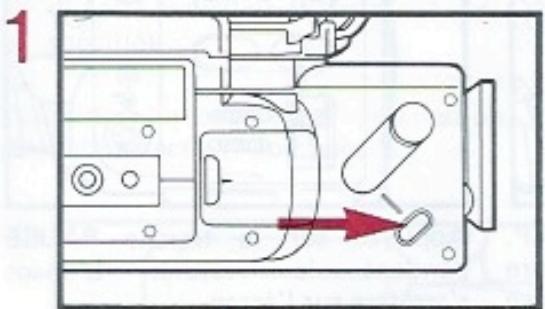

Fondus à l'ouverture et à la fermeture 15

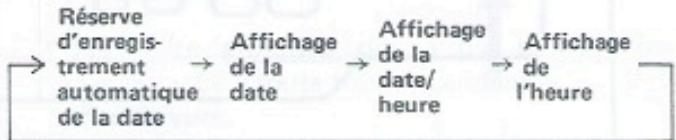

Enregistrement de la date/heure 16

Mise au point automatique 17

Une heure d'enregistrement 17

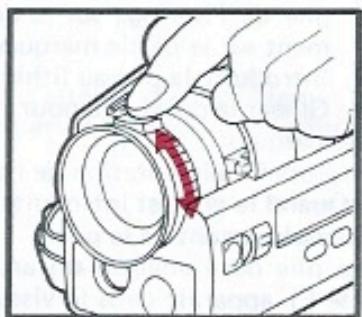

Mise au point manuelle 17

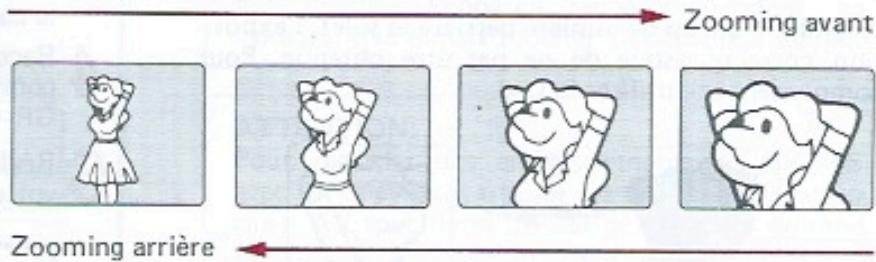

Zooming 18

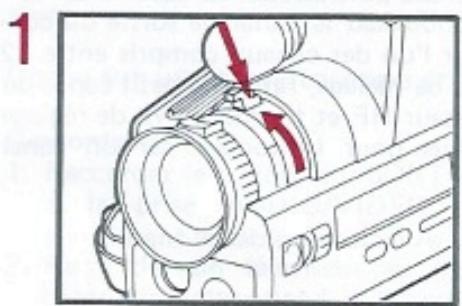

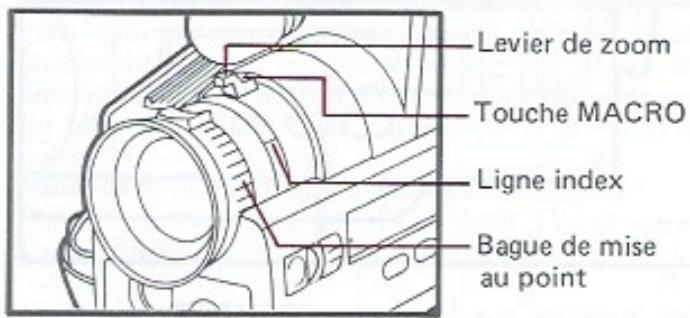

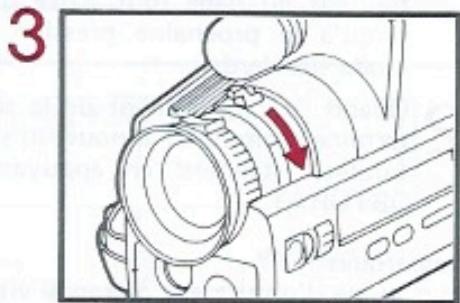

Prises de vue macro 18

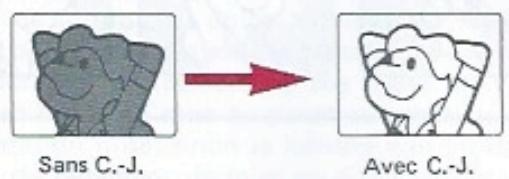

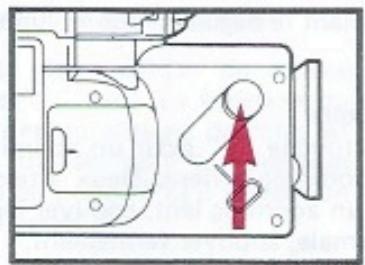

Compensation de contre-jour 19

Ouverture à grande vitesse 19

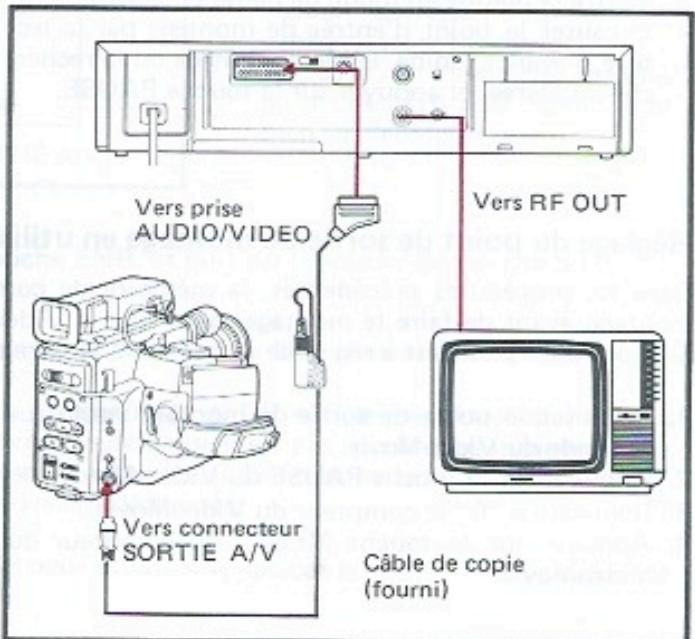

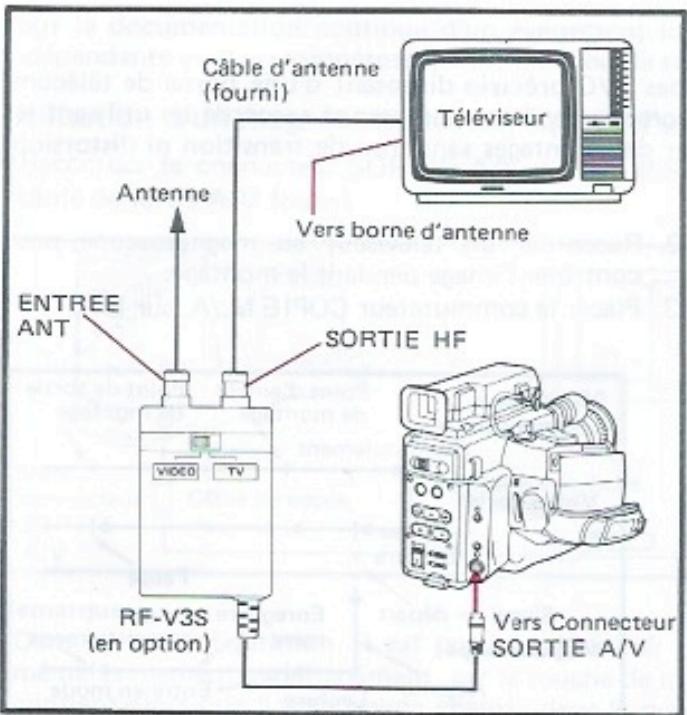

Raccordement à un téléviseur pour la lecture 19

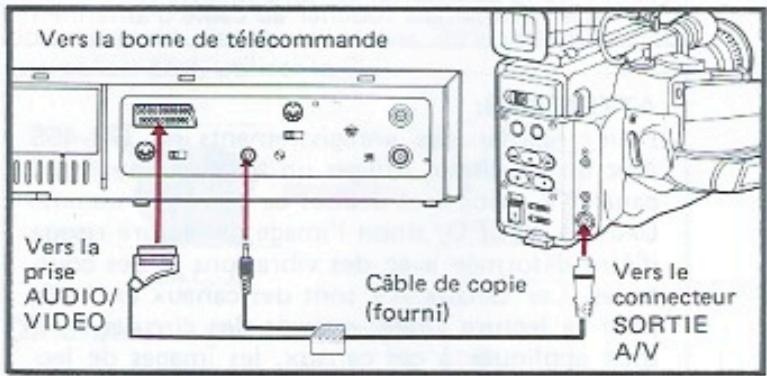

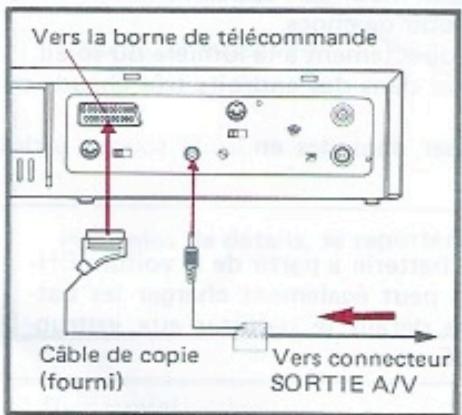

Copie de bande ou montage 20

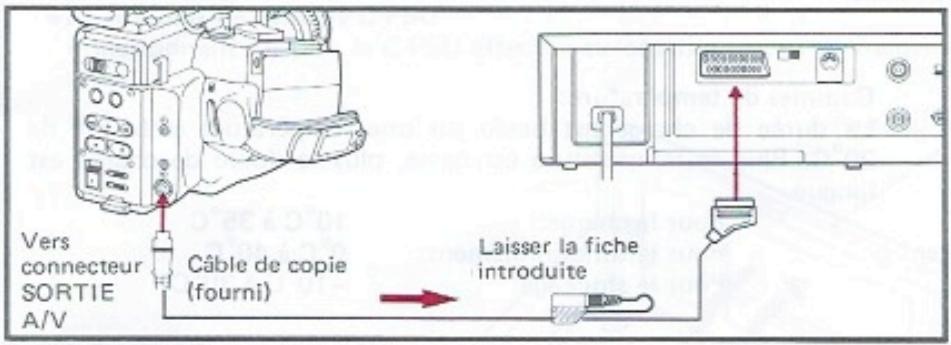

Copie sur un magnétoscope standard 20

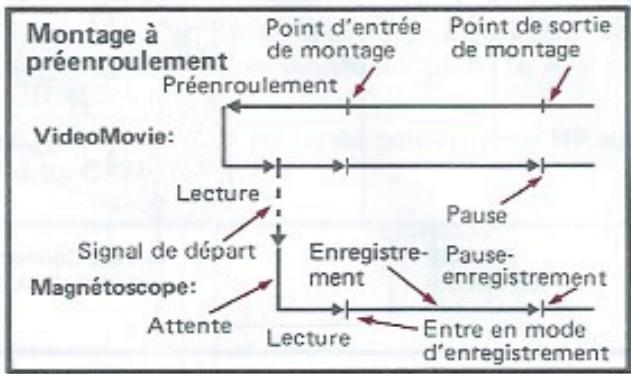

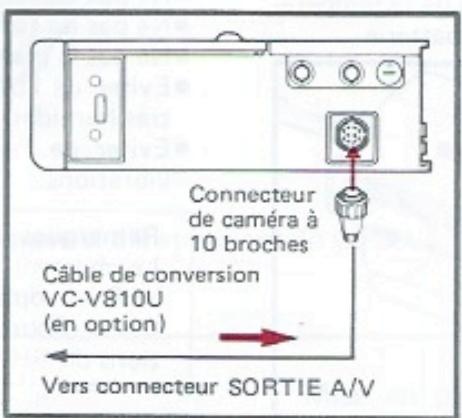

Utilisation du système de commande de

montage 21

Réglage du point de sortie de montage en

Utilisant la mémoire de compteur 21

Utilisation du GR-45S comme caméra vidéo 22

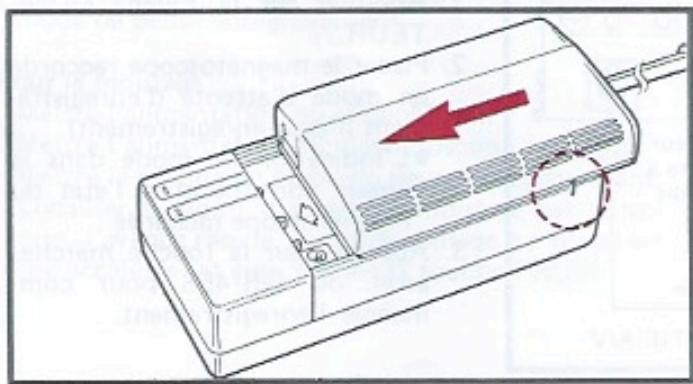

Recharge de la batterie 23

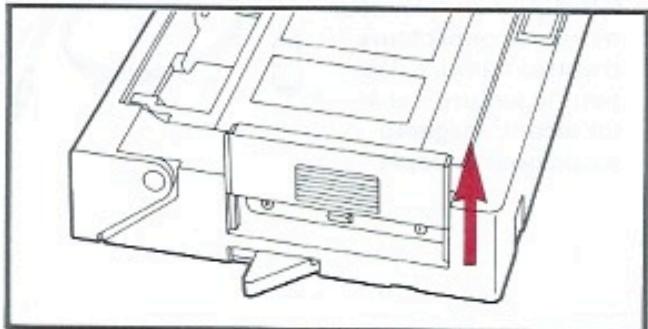

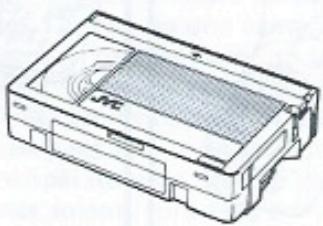

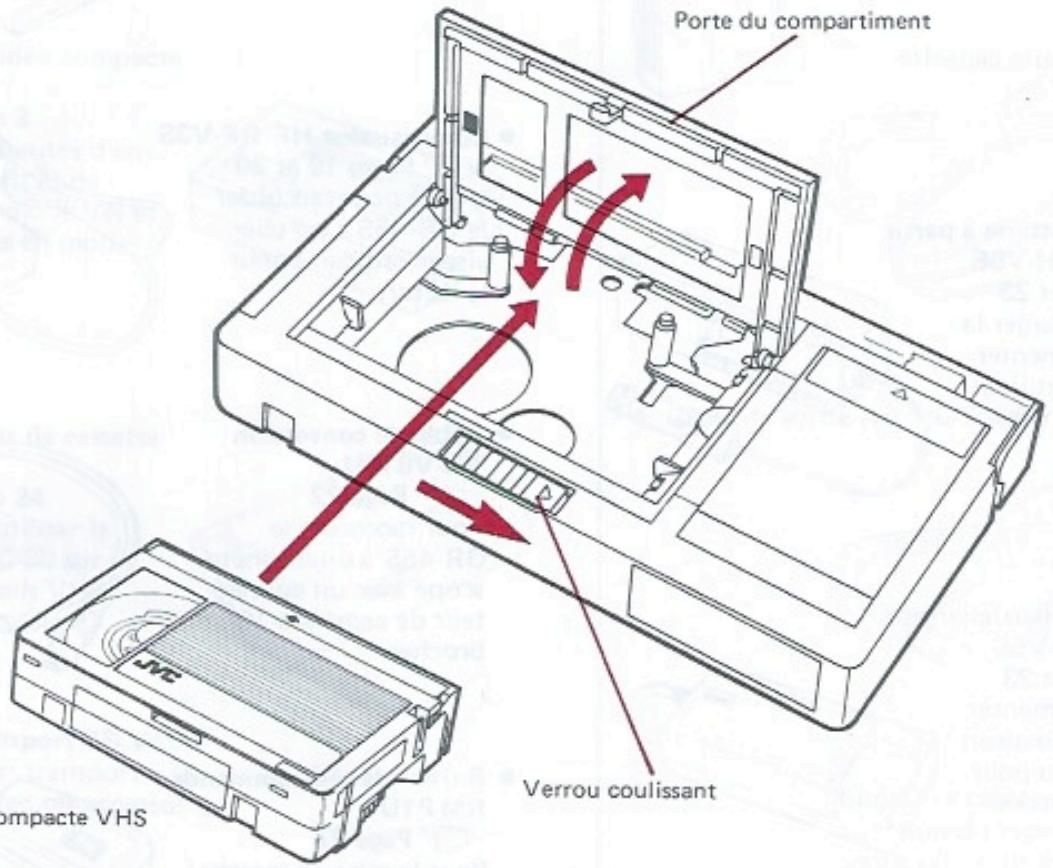

Utilisation de l'adaptateur de cassette (fourni) 24

Divers systèmes possibles 25

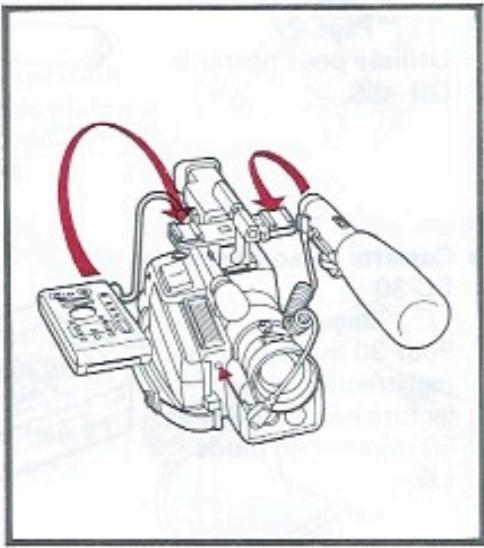

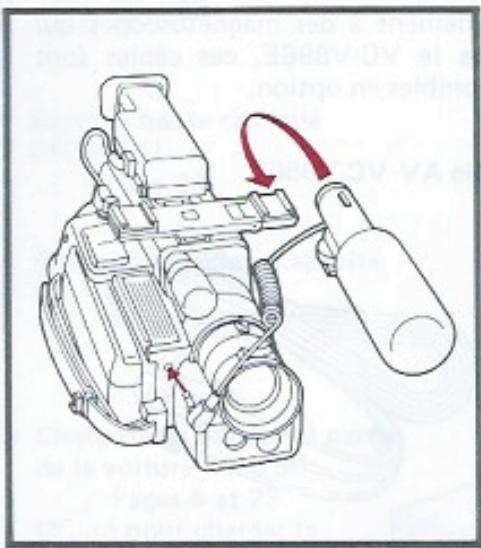

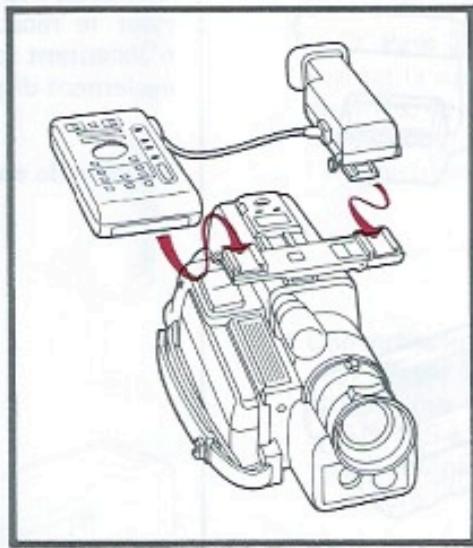

Adaptateur de sabot (en option)/Poignée de

Transport (en option) 27

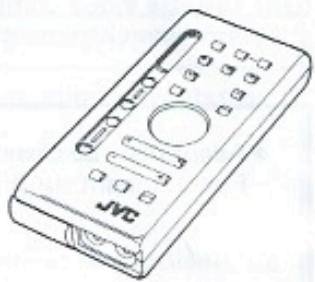

Boîtier de télécommande (en option) 27

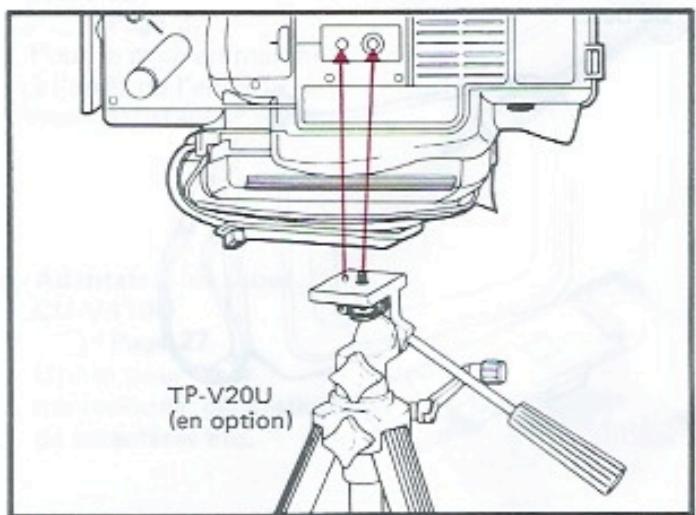

Montage sur trépied 27

Informations supplémentaires 28

En cas de difficulté 29

Caractéristiques techniques 30

AVERTISSEMENT: POUR EVITER LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER L'APPAREIL A L'HUMIDITE OU A LA PLUIE.

Cet appareil ne doit être utilisé que sur courant continu 9,6 V. ATTENTION: Afin d'éviter tout risque d'incendie ou d'électrocution, NE PAS utiliser d'autres sources d'alimentation électrique.

L'adaptateur secteur/chargeur AA-V5S ne doit être utilisé que sur tension CA 110 - 240V~ 50 / 60Hz seulement. Attention: Afin d'éviter tout risque d'incendie ou d'électrocution, NE PAS utiliser d'autres sources d'alimentation électrique.

Si vous constatez une dépréciation de la bande de votre cassette vidéo lors de son utilisation, vous devez retourner tout appareil et la cassette endommagée à leur revendeur JVC afin qu'il détermine la nature de l'incident dont l'origine peut provenir soit d'une cassette défectueuse ou dépréciée, soit d'un dérèglement du VideoMovie.

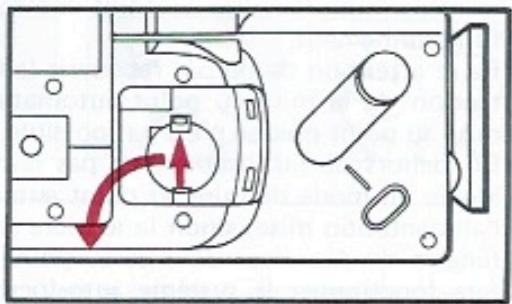

Avertissement sur la pile au lithium

La pile utilisée dans cet appareil peut présenter des risques d'incendie ou de brûlure chimique si elle est mal traitée. Ne pas recharger, démonter, chauffer à plus de 100°C ni mettre au feu. Changer la pile avec une "Matsushita Electric CR2025", l'utilisation d'une autre pile peut provoquer une explosion.

Jeter immédiatement les piles usées. - Placer hors de la portée des enfants. - Ne pas démonter ni jeter au feu.

Attention:

Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Aucune pièce intérieure n'est à régler par l'utilisateur. Se référer à un agent qualifié en cas de problème.

Remarque:

• La plaque d'identification (numéro de série) et l'étiquette d'avertissement de sécurité se trouvent sous l'appareil. La plaque d'identification (numéro de série) du viseur est située sous le viseur.
• La plaque d'identification (numéro de série) de l'adaptateur secteur/chargeur est située sous l'appareil.

Le viseur fourni est le VF-V45S. Ne pas utiliser d'autre viseur avec le GR-45S.

Cet appareil a été fabriqué pour être conforme à la directive 82/499/CEE (82/499/EEC).

• Le VideoMovie a été spécialement conçu pour les cassettes vidéo VHS. Seules les cassettes portant la marque "VHS" peuvent être utilisées avec cet appareil. Le VHS HQ est compatible avec le matériel VHS existant.

Pour votre sécurité, observer strictement les instructions suivantes.

- Ne pas ouvrir le coffret. - Ne pas laisser pénétrer de liquides inflammables, de l'eau ou des objets métalliques dans l'appareil. - Ne pas l'utiliser quand il y a de l'orage. Débrancher le cordon d'alimentation de l'appareil raccordé.

Eviter d'utiliser l'appareil dans les conditions suivantes:

• Endroits sujets à de l'humidité ou de la poussière excessives.
• Près d'appareils générateurs de champs magnétiques ou électriques puissants (haut-parleurs, antennes de diffusion, etc.). Endroits sujets à l'humidité ou de la vapeur, par exemple près d'un appareil de cuisson. Endroits soumis à des chocs ou vibrations excessifs.
• Près d'un téléviseur (des images roulantes ou des hurlements risquent de se produire). Endroits très chauds.

Ne pas exposer l'appareil à des températures de plus de 50°C pendant longtemps.

Si l'appareil est laissé à la lumière directe du soleil, dans une automobile fermée ou près d'un radiateur, le CCD et le détecteur de mise au point risquent d'être endommagés et le coffret déformé. De plus, cela risque de provoquer de mauvais fonctionnements des transistors et autres pièces électroniques et mécaniques. À retenir:

• Ne pas laisser l'appareil dans des endroits où il fait plus de C.
• Ne pas l'utiliser dans des endroits où il fait plus de 40°C.
• Ne pas l'utiliser dans des endroits où il fait moins de 0°C.
• Protéger l'appareil contre des conditions trop sèches ou trop humides (au-dessous de 35 % ou au-dessus de 80 % d'humidité). Pour un entreposage prolongé, désigner un endroit où la température est entre -10°C et 30°C.

Faire spécialement attention pour la protection de l'appareil.

• Ne pas laisser mouiller l'appareil.
• Ne pas le laisser dans une voiture fermée par un jour d'été chaud. Faire spécialement attention de ne pas laisser tomber l'appareil et de ne pas le cogner contre des objets durs. Le des chocs lors du transport.

Prendre l'habitude de respecter les instructions suivantes.

• Ne pas retirer la batterie ou déconnecter les appareils d'alimentation pendant l'enregistrement ou la lecture avant d'avoir pressé la touche ALIMENT. sur l'arrêt, sinon la bande peut être endommagée.
• Quand vous n'utilisez pas l'appareil, déchargez la batterie.

Toujours garder l'objectif et l'œilleton du viseur propres.

• Quand l'objectif est sale ou poussiéreux, éliminer la saleté avec une BrosseSouple ou avec un papier de nettoyage d'objet.
• De la moisissure risque de se produire sur l'objet s'il est laissé sale.

Attention de ne pas abimer le CCD

• Ne pas laisser l'objet diriger vers des objets extrêmement lumineux comme le soleil ou d'autres sources de lumière pendant longtemps. Bien que le CCD soit moins susceptible d'être brûlé qu'un tube, une attention doit être exercée en utilisant cet appareil. Le plus important étant de garder l'objet couvert en dehors des prises de vues. -Ne pas diriger l'oeilleton du viseur vers le soleil.

La mise au point automatique demande quelques soins.

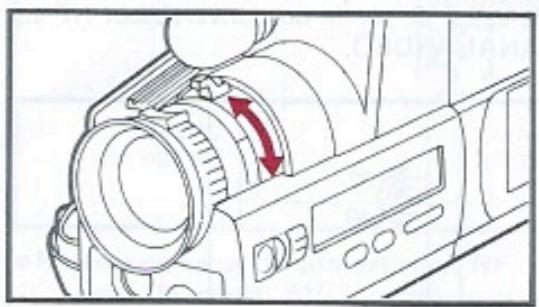

• Ne pas toucher à la bague de mise au point quand le dispositif de mise au point automatique fonctionne car cela risque de l'abimer.
• Pour permettre un filtre ou un objectif à effets spéciaux, coupez l'alimentation ou passez en mode de mise au point automatique en mode manuel. NE JAMAIS essayer de mettre un filtre ou un objectif lorsque la mise au point automatique est en marche car cela produira un mauvais fonctionnement. (Si un objectif de conversion, l'objectif ou grand angle est en place, la mise au point automatique ne peut pas être utilisée.)

Manipuler l'appareil avec soin.

• Protéger le microphone des chocs excessifs. -Ne pas transporter l'appareil en le tenant uniquement par le viseur.

Cassesvideo

La condensation d'humidité empêche le fonctionnement de l'appareil.

• Vous avez sans doute observé qu'en versant un liquide froid dans un verre, des gouttes d'eau vont se former à l'extérieur du verre. Le même phénomène se produit sur le tambour de têtes d'un magnétoscope quand il est déplacé d'un endroit froid vers un endroit chaud, après avoir chauffé une pièce qui était froide, sous des conditions d'humidité extrême ou dans un endroit où l'air est refroidi par un climatiseur.
• De l'humidité sur le tambour de têtes peut endommager sérieusement la bande vidéo et provoquer des dommages internes au magnétoscope lui-même. Si de l'humidité se condense sur le tambour de têtes, un avertissement de condensation apparait dans l'affichage du compteur et l'appareil entre en mode d'arrêt et ne fonctionne pas. Dans ce cas, attendre quelques heures jusqu'à ce que l'indicateur disparaisse.

Entretien

Si le coffret est poussiereux, le nettoyer en l'essuyant doucement avec un chiffon doux. - Eviter l'usage de produits de nettoyage puissants tels que la benzine ou l'alcool car ils risquent d'endomager le coffret. Le nettoyage ne doit être effectué qu'après avoir retiré la batterie ou qu'après avoir débranché les autres sources d'alimentation.

Mauvais fonctionnement sérieux

En cas de mauvais fonctionnement, arrêtez d'utiliser l'appareil immédiatement et consulter votre centre de service JVC local.

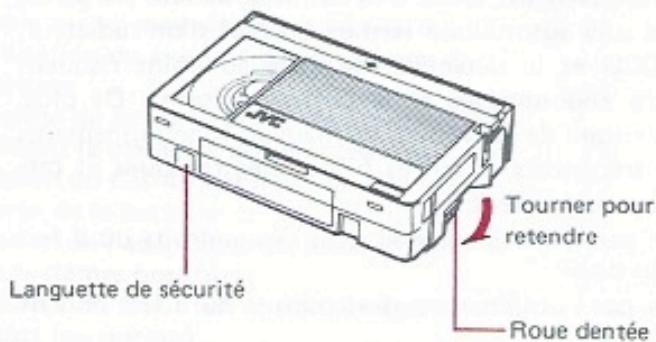

Le GR-45S n'utilise que des cassettes vidéo compactes portant le label VHS. - L'enregistrement sur des cassettes préenregistrées efface automatiquement les signaux vidéo et audio enregistrés précédemment. - Une cassette inversée ne peut pas être introduite. - Ne pas mettre en place et retirer la cassette plusieurs fois de suite sans faire défiler la bande car celle-ci risque de se détendre et elle sera endommagée. S'assurer que la bande n'est pas détendue avant de mettre la cassette en place. Si elle l'est, tourner la roue dentée sur la cassette dans la direction de la flèche pour la retendre. La cassette est munie d'une languette de sécurité pour éviter un effacement accidentel. Quand la languette est retirée, l'enregistrement est impossible. Si vous pouvez enregistrer sur une cassette dont la languette a été brisée, utiliser de l'adhesif pour boucher l'orifice. Pour éviter que la bande ne soit exposée à la poussière et aux traces de doigts, ne pas ouvrir le couvercle de l'avant.

Entreposage des cassettes

• Eviter de les exposer aux rayons directs du soleil. Les garder éloignées des radiateurs.
• Eviter de les entreposer dans des endroits humides ou poussièreux.
• Ne pas laisser tomber les cassettes. Ne pas les exposer à des vibrations ou chocs violents.
• Ne pas les exposer à des champs magnétiques puissants (près d'un moteur, d'un transformateur ou d'un aimant).
• Placer les cassettes dans leurs boîtes et les ranger verticalement.

Permet la lecture directe sans appareil supplémentaire. - Ultra compact et ultra léger: seulement 1,2 kg. - Obturateur électronique à 2 vitesses pour la lecture claire et nette des prises de vues d'action: 1/50 et 1/1000 de seconde. - Capteur CCD (Système à transfert de charges) haute résolution à mémoire de trame de 1/2'' nouvellement développé pour des images d'une résolution de 300 lignes. - Fonctionnement entièrement automatique en une seule touche de la mise au point, de l'exposition et de la balance des blancs. - Zoom électrique puissant à deux vitesses 6:1 avec fonction macro. - Système HQ (Haute Qualité) pour une image de qualité supérieure. Durée maximale d'enregistrement de 60 minutes sur une bande en mode LD. Système 8 ttes double azimut pour des enregistrements et lectures de qualité dans les deux modes VN et LD. - Modèle à haute sensibilité/faible retard: permet la prise de vues sous un éclairage aussi faible que 10 lux. - Mise au point par analyse de l'image. - Alignment automatique de la balance des blancs avec trois positions prêrgées. - Touche de compensation de contre-jour, Fondu audio/video lié au déclencheur marche/arrêt. Grand affichage à cristaux liquides facile à lire. Viseur électronique réglable ultra compact (tube à rayons cathodiques monochrome, écran de 0,6 pouce (15,2 mm)) avec commande de dioptrie, réglage pour la lecture immédiate sur place. - Fonction sélectionnable d'enregistrement automatique de la date. - Affichage de la date/heure enregistrable. - Compteur de durée d'enregistrement écoulée. Seconde touche de déclenchement d'enregistrement prévue sur le dessus de GR-45S. - Système de montage par assemblage pour des transitions douces entre les séquences. - Commutateur de mode de copie prévu pour d'autres résultats en copie. - Fonction de contrôle rapide sélectionnable. - Système d'attente d'enregistrement en une touche. - Système de commande de montage: permet de commander à la fois le GR-45S et un magnétoscope précisément raccordé en utilisant les commandes du GR-45S, et le montage à préenroulement pour des montages sans trou ni bruit de transition. - Recherche accélérée dans les deux sens. Batterie poignée unique servant à la fois de poignée pour gagner du poids et de la place. - Présentation ergonomique avec poignée et repose-doigt pour la commande de déclenchement. - Alarme de déclenchement informant l'opérateur avec un son électronique quand le déclencheur de marche/arrêt est utilisé. - Trois manières d'alimenter: batterie, adaptateur secteur et batterie automobile.

Le GR-45S est conçu pour être utilisé avec les signaux de télévision couleur de type SECAM. Il ne peut pas être utilisé pour la lecture sur un téléviseur de standard différent. Cependant, l'enregistrement en direct et la lecture sur le viseur sont possibles n'importe où. Utiliser les batteries BN-V5GU/BN-V6GU/BN-V7GU et, pour les recharger, l'adaptateur secteur/chargeur de batterie multi-tensions fourni. (Un adaptateur de conversion adéquat risque d'être nécessaire pour le branchement sur les prises secteur de forme différente selon les pays.)

Les 3 possibilités d'alimentation vous donnent le choix du système approprié à vos besoins.

Attention

Aucune fonction n'est possible sans alimentation. - Ne pas utiliser d'autre source d'alimentation que celles spécifiées. - Ne jamais essayer d'utiliser les sources d'alimentation avec d'autres appareils que le VideoMovie.

Quand le secteur n'est pas disponible

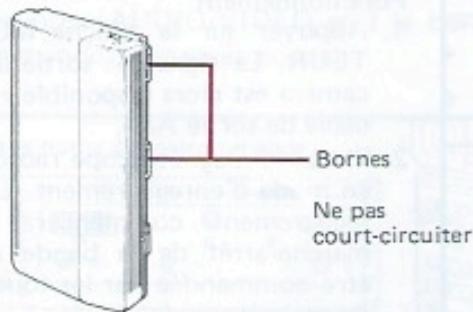

Utiliser les batteries : - BN-V5GU (ordinaire) - BN-V6GU (haute capacité) - BN-V7GU (très haute capacité)

Remarque:

Les batteries sont maintenues déchargées pour le transport. Par conséquent, avant de les utiliser, s'assurer de les recharger. Voir en page 23.

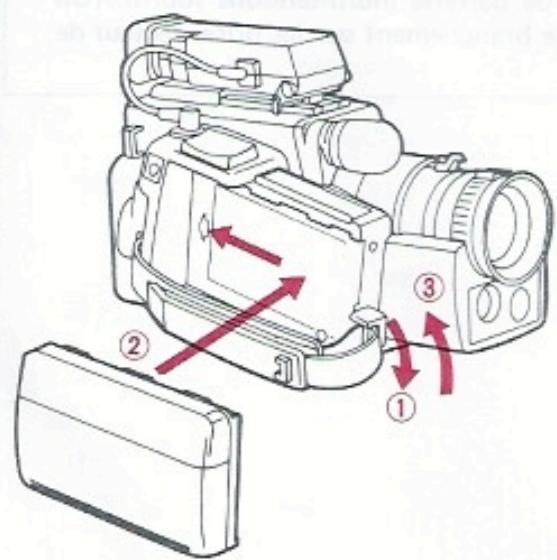

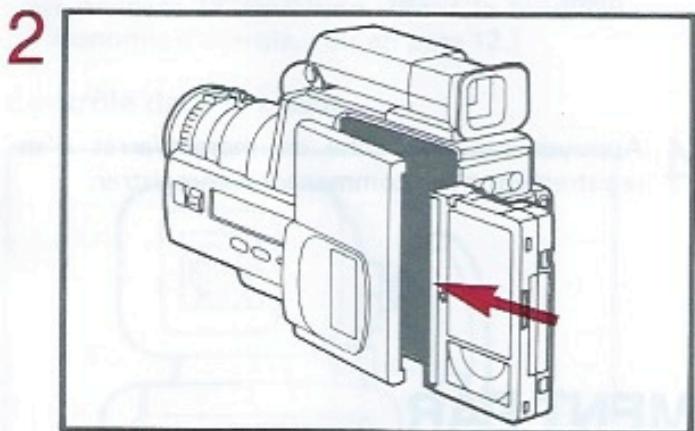

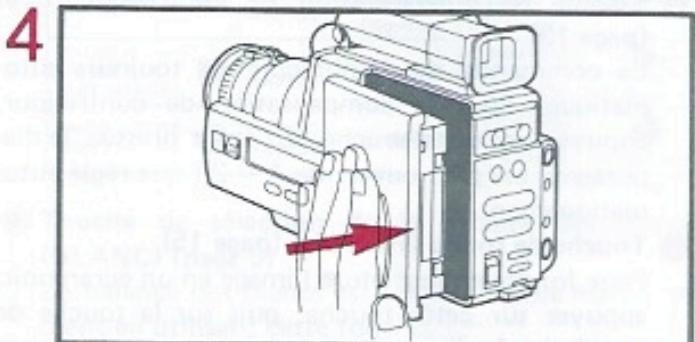

Fixation de la batterie

Tirer vers le bas le levier de libération de la batterie. Aligner la batterie sur le profil de la monture de batterie, et coulisser la batterie dans la direction de la flèche pour la mettre en place. Relever le levier de libération de la batterie, jusqu'à son verrouillage en place.

Pour retirer la batterie, rabaisser le levier de libération de la batterie et coulisser la batterie vers l'extérieur.

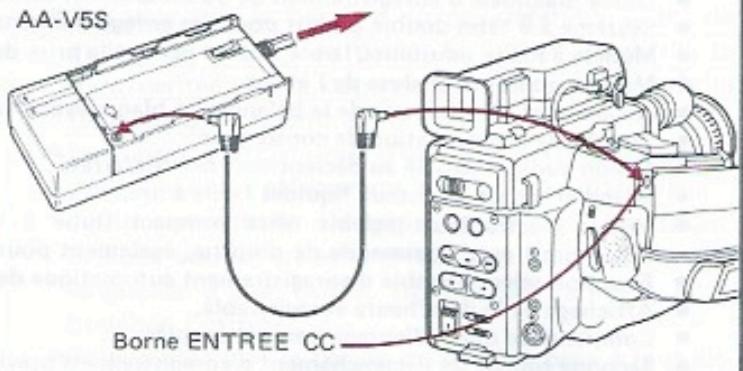

Sur courant alternatif

Utiliser l'adaptateur secteur/chargeur de batterie AA-V5S fourni.

Vers une prise secteur

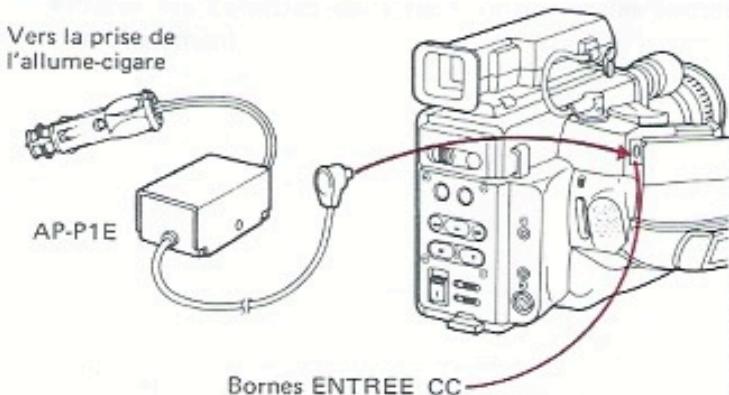

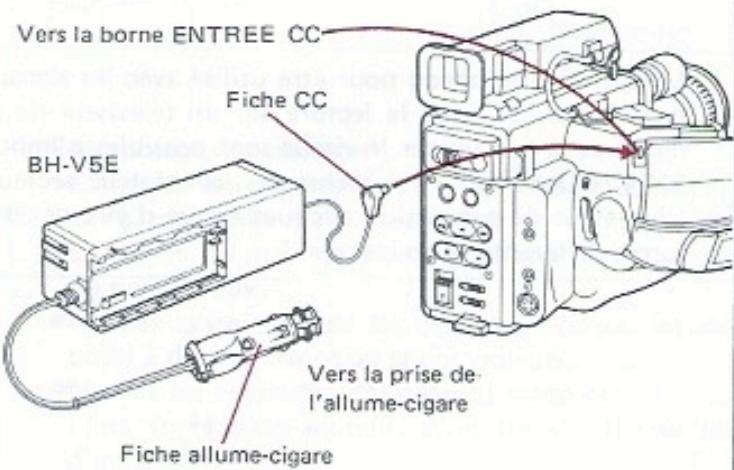

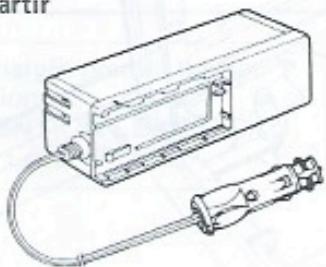

Dans une automobile

Utiliser l'adaptateur pour batterie automobile AP-P1E ou le chargeur de batterie alimenté par batterie automobile BH-V5E. - Laisser le moteur de la voiture au ralenti lors de l'utilisation de la batterie automobile. (Pour l'utilisation avec les voitures reliées négativement à la masse 12 V uniquement.)

Couper l'alimentation avant de monter ou de démonter le viseur.

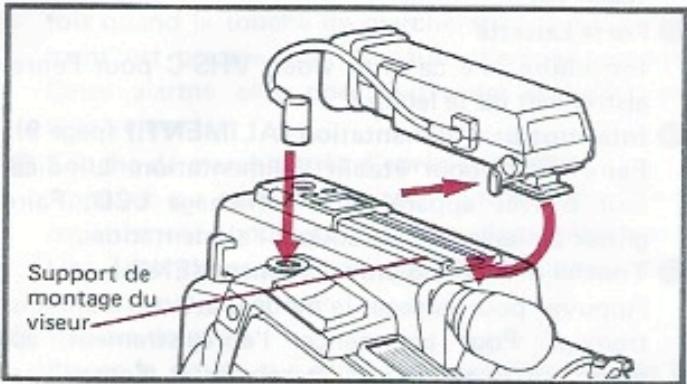

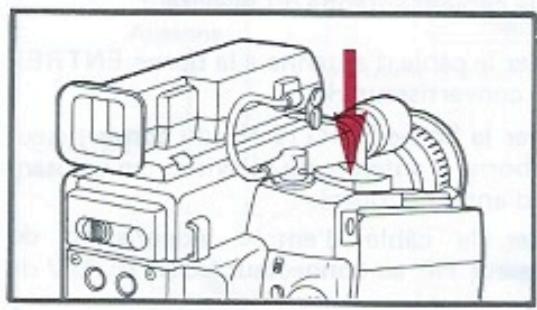

Montage du viseur

1 Aligner la fixation de couplage du viseur le long du support de montage sur le corps et glisser la fixation dans le support tout en appuyant sur le bouton. 2 Raccorder le câble du viseur au connecteur de câble du viseur (VISEUR).

Démontage du viseur:

Retirer le câble du viseur et glisser le viseur à l'extérieur du support tout en appuyant sur le bouton.

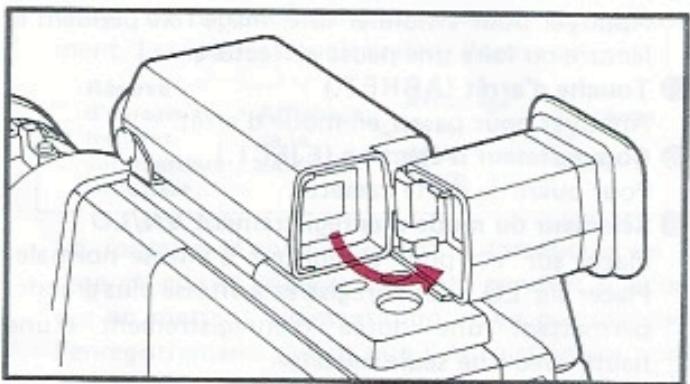

Ouverture de l'oeilleton

L'œilleton du viseur peut être ouvert pour le nettoyage ou une (meilleure visibilité en lecture.

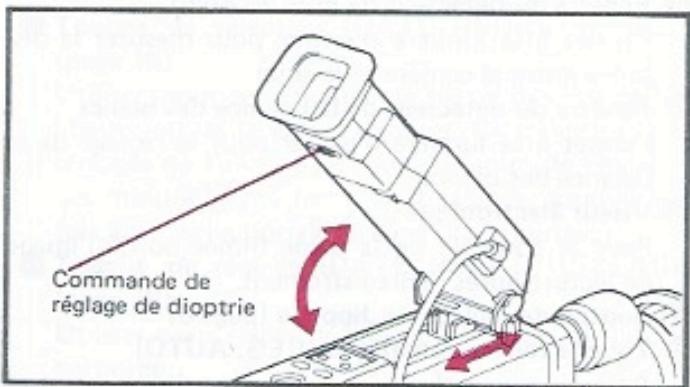

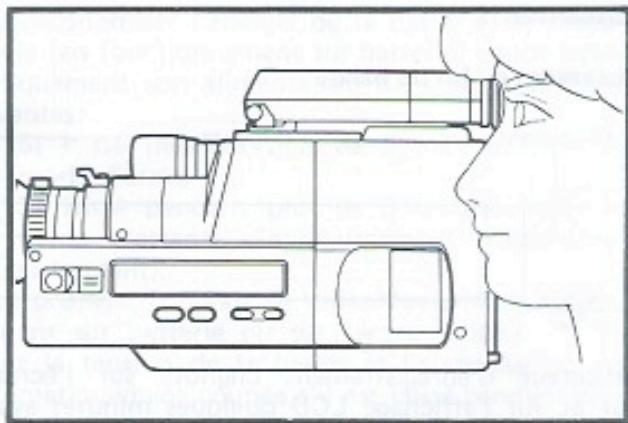

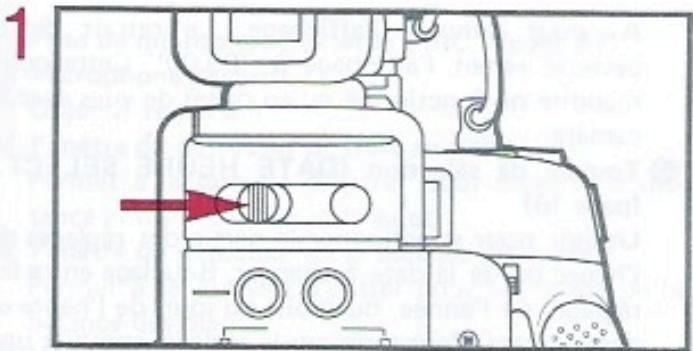

Réglage du viseur

La lentille du viseur peut être réglée pour s'adapter à la vue de l'utilisateur en faisant glisser la commande de réglage de dioptrie. Sa position normale est complètement à gauche, vers le compartiment à cassette.

Le viseur peut être positionné pour un plus grand confort de visionnement. Il peut être glissé vers l'avant ou l'arrière et peut être incliné jusqu'à

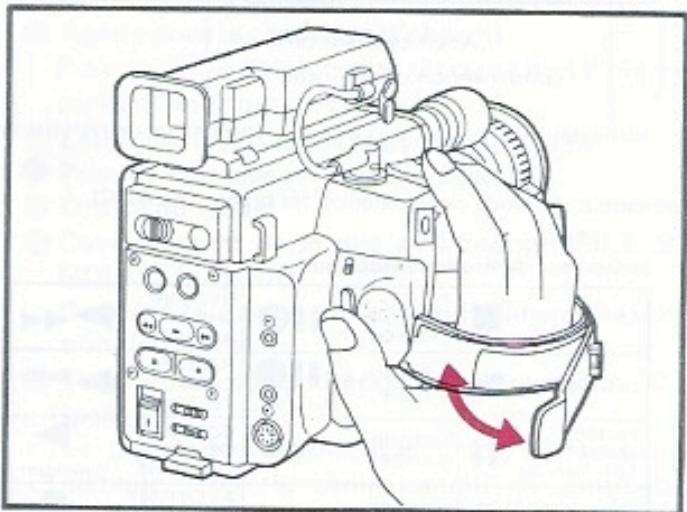

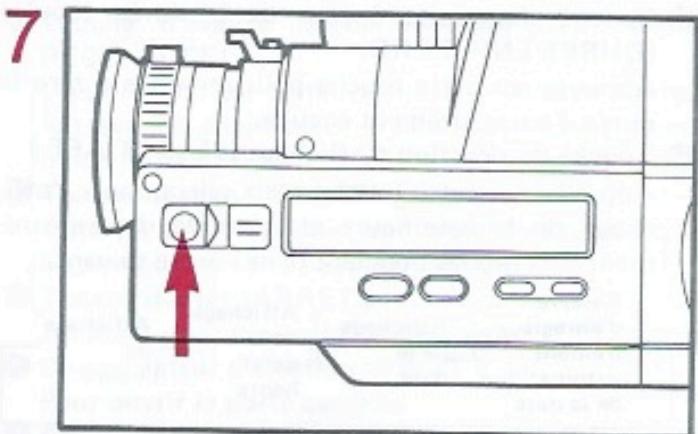

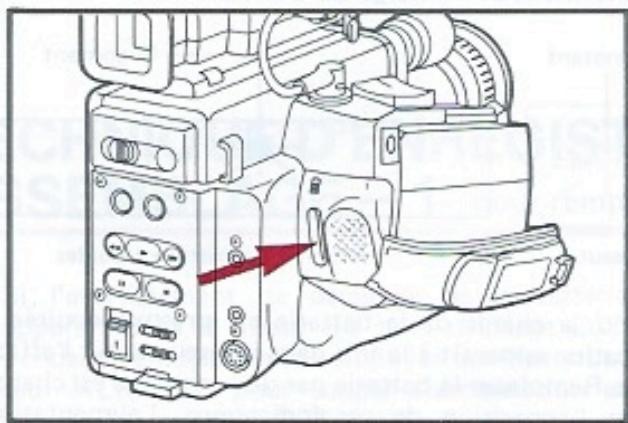

Réglage de la courroie de poignée

1 Séparer la bande Velcro pour agrandir la boucle. Passer votre main droite dans la boucle et saisir la poignée d'objet. Régler la longueur de la courroie pour l'adapter à la taille de la main et réattacher la bande Velcro.

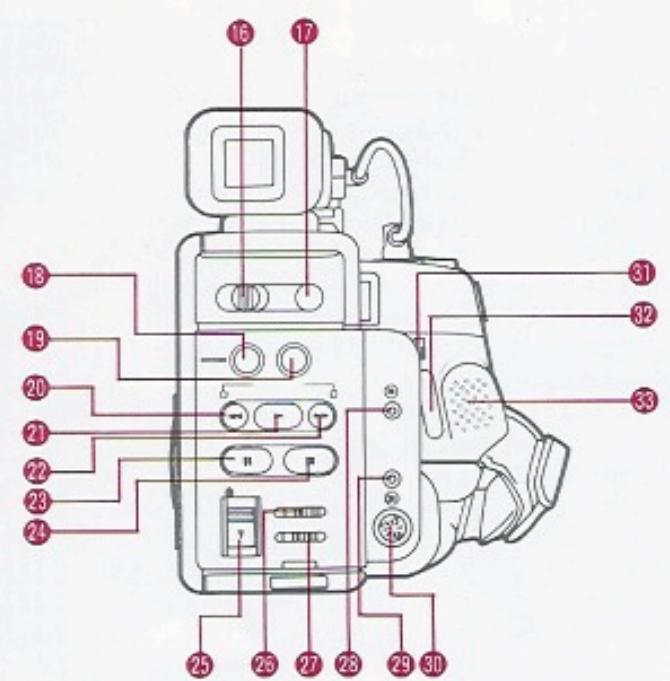

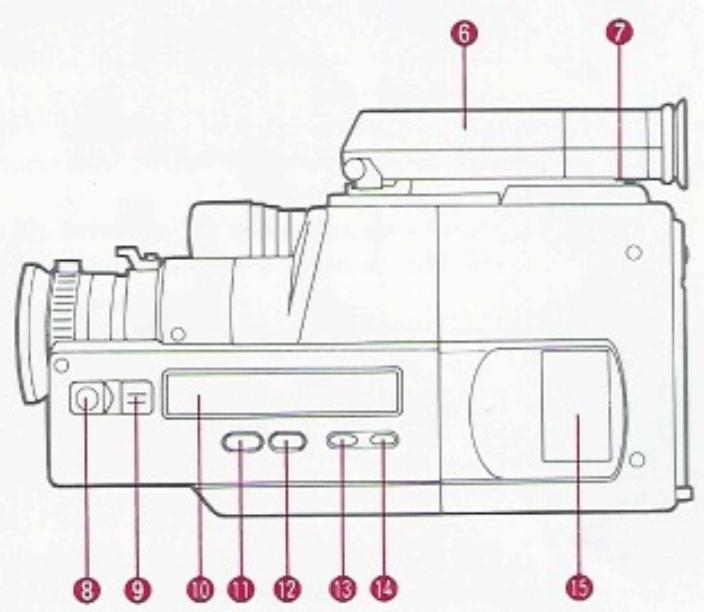

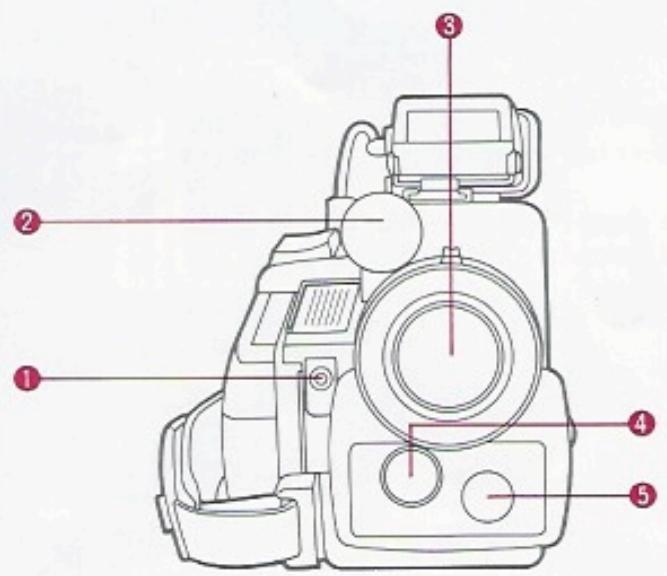

1 Prise de microphone externe (MIC.) (page 27) Microphone exclusif Objectif zoom 6:1 4 Fenêtre du détecteur de mise au point

Permet à la lumière d'entrer pour mesurer la distance entre la camera et le sujet.

Fenêtre du détecteur de la balance des blancs

Permet à la lumière d'entrée pour le réglage de la balance des blancs.

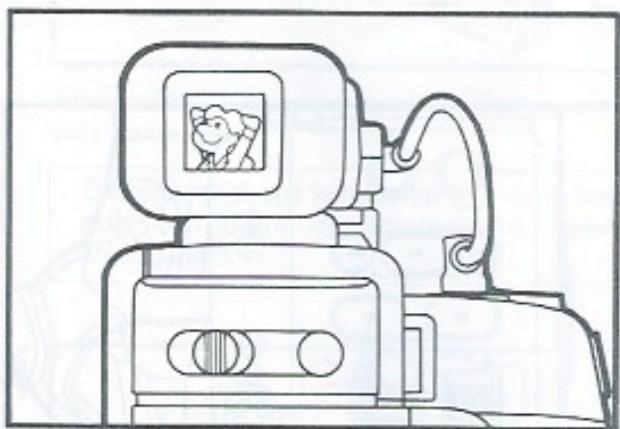

Viseur électronique

Pour le contrôle de la scène filmée ou de l'image de lecture après l'enregistrement.

7 Bouton de réglage de dioptrie (page 6)

8 Touche tout-automatique (REG. AUTO)

Appuyer sur cette touche place la mise au point et la balance des blancs sous contrôle automatique et sélectionne la vitesse d'obturateur standard.

Touche de sélection de mise au point (FOCUS)

Commuter sur AUTO pour la mise au point automatique, et commuter sur MANUEL pour la mise au point manuelle.

10 Affichage à cristaux liquides (LCD)

Indicateur de mode Indicateurs de mode symboliques Indicateur de mode de la balance des blancs (BLANC)

Indicateur de mode symbolique

ARRET:	PAUSE ENREGIS-TREMENT:	IIO	RECHER-CHE ARRIERE:
LECTURE:	CONTROLE RAPIDE:	Clignotant	RECHER-CHE AC-CELEREE:
PAUSE:(ARRET SUR IMAGE)	RETOUR RAPIDE:	Clignotant	COMMANDDE DE MONTAGE: Clignotant

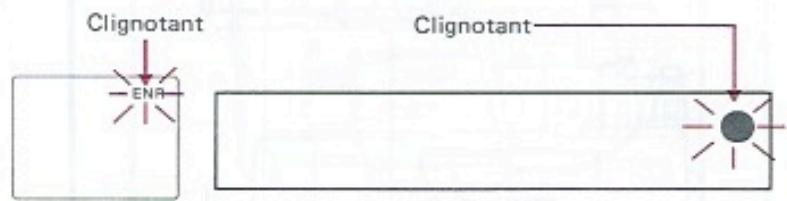

ENREGISTRE-MENT:	AVANCE RAPIDE:	Clignotant	AVENTISSE-MENT DE FIN DE BANDE: Clignotant

1 Touche de sélection de la balance des blancs (BLANC) (page 9)

La balance des blancs est selectable manuellement en utilisant cette touche.

Eclairage halogène ou tungstène.

Eclairage fluorescent.

Lumière du jour.

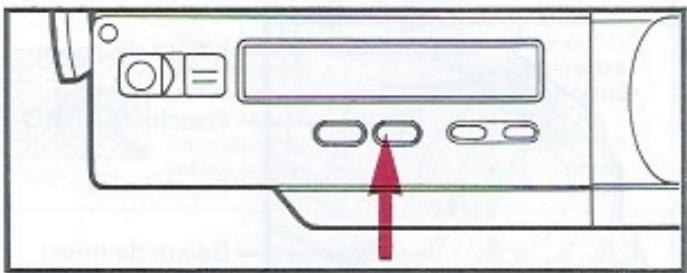

12 Touche de sélection de l'obturateur (OBTURAT.) (page 19)

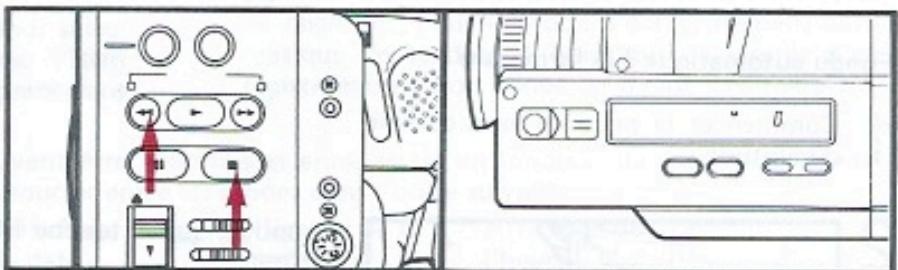

Touche de remise à zéro du compteur (ZERO) (page 14)

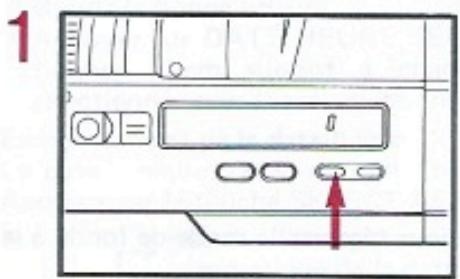

13 Touche de mémoire de compteur (MEMO.) (page 14)

6 Portecassette

Introduire une cassette vidéo VHS-C pour l'enregistrement ou la lecture.

Interrupteur d'alimentation (ALIMENT.) (page 9) Faire glisser pour établir l'alimentation. L'indicateur d'arrêt apparaît sur l'affichage LCD. Faire glisser à nouveau pour couper l'alimentation.

Touche d'attente d'enregistrement (ENR.)

Appuyer pour engager le mode d'attente d'enregistrement. Pour commencer l'enregistrement, appuyer sur la touche de marche/arrêt d'enregistrement.

18 Touche moniteur (MONITEUR) (page 11)

10 Touche de contrôle rapide/montage (CONTROL ENR./MONT.) (page 10)

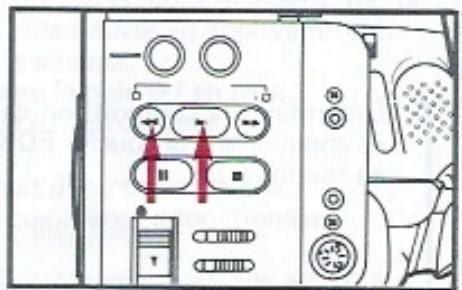

Touche de réembobinage/recherche (RET. RAP/ RECH. ACCEL.)

Une pression sur cette touche dans le mode d'arrêt réembobine la bande; une pression en mode de lecture permet la lecture rapide dans le sens inverse.

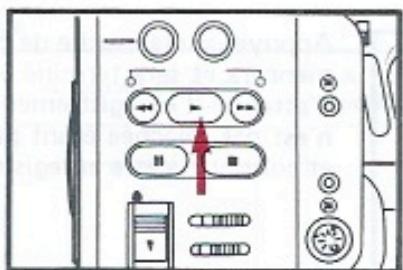

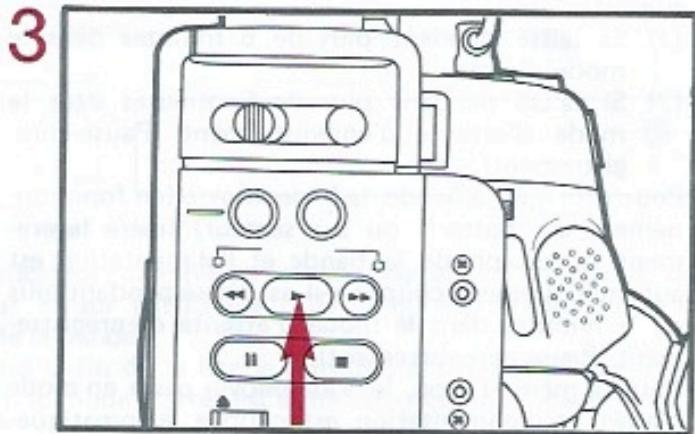

Touche de lecture (LECTURE)

Appuyer pour commencer la lecture.

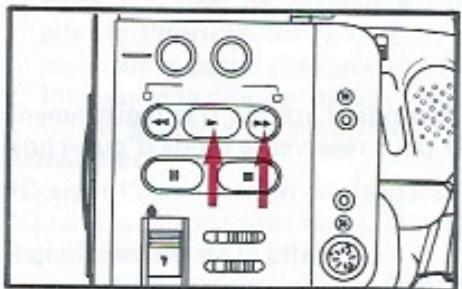

Touche d'avance rapide/recherche (AV. RAP/ RECH. ACCEL.)

Une pression sur cette touche dans le mode d'arrêt fait avancer rapidement la bande ; une pression en mode de lecture permet la lecture rapide.

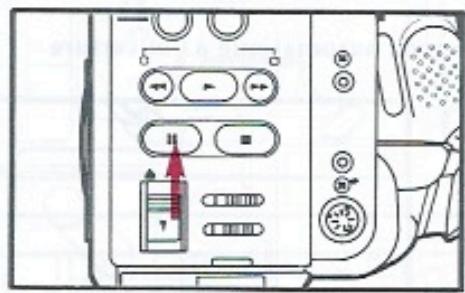

Touche de pause (PAUSE)

Appuyer pour visionner une image fixe pendant la lecture ou faire une pause en lecture.

Touched'arret (ARRET.)

Appuyer pour passer en mode d'arrêt.

Commutateur d'éjection (EJECT.)

Pour ouvrir le porte cassette.

26 Sélecteur du mode d'enregistrement VN/LD

Placer sur VN pour enregistrer à vitesse normale. Placer sur LD pour enregistrer à vitesse plus grande, permettant une durée d'enregistrement d'une heure avec une seule cassette.

Commutateur de copie (COPIE A./M.)

Normalement le régler sur A. Pour une meilleure qualité d'image en copie, le placer sur la position M.

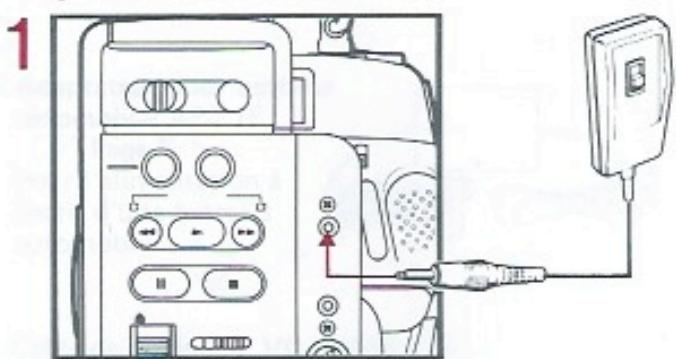

28 Prise de télécommande (TELEC.)

Pour le raccordement du boîtier de télécommande de pause RM-P1U en option.

29 Prise d'ecouteur (ECOUT.)

Connecteur de sortie audio/vidéo (SORTIE A/V)

Les signaux audio et vidéo peuvent être sortis par ce connecteur.

3 Commutateur marche/arrêt d'alarme (BIP DECL. A./M.)

Commuter sur M. pour engager le système d'alarme de déclenchement. Commuter sur A. si vous ne pouvez pas utiliser ce système. Si le commutateur

BIP DECL. A./M. est placé sur M., une alarme électronique sonne quand la touche de marche/arrêt d'enregistrement est pressée pour commencer l'enregistrement. L'alarme électronique sonne deux fois quand la touche de marche/arrêt d'enregistrement est pressée pour la pause d'enregistrement. Cette alarme aide pour éviter des erreurs d'enregistrement.

Touche de marche/arrêt d'enregistrement

Appuyer sur cette touche en mode d'attente d'enregistrement pour commencer l'enregistrement. Une seconde pression fait repasser en mode d'attente d'enregistrement.

Repose doigt

Placer le pouce sur cette zone rainurée près de la touche de marche/arrêt d'enregistrement entre les opérations de marche/arrêt.

36 Seconde touche de marche/arrêt d'enregistrement (DECLENCHEMENT)

3 Touche d'enregistrement de date/heure AFF. DUREEE ENR. M./A.)

Appuyer sur cette touche quand vous ne souhaitez pas enregistrer la date/heure. Ceci enlevera les indications de date/heure du viseur. Appuyer à nouveau pour enregistrer la date/heure. La date/heure réapparaîtra dans le viseur.

Touché de remise à zéro de la durée écoulée (DUREE ENR. ZERO)

Appuyer sur cette touche pour remettre à zéro la durée d'enregistrement écoulée.

Touche de sélection d'affichage (SELECT AFF.)

Appuyer sur cette touche pour sélectionner l'affichage de la date/heure et le mode d'enregistrement. Les modes bouclent dans l'ordre suivant:

La fonction d'enregistrement automatique de la date affiche et enregistre la date pendant 5 secondes en mettant l'alimentation et en commençant l'enregistrement. Avant que l'enregistrement commence, ce mode est indiqué dans le viseur par l'indication "enregistrement automatique de la date"---".

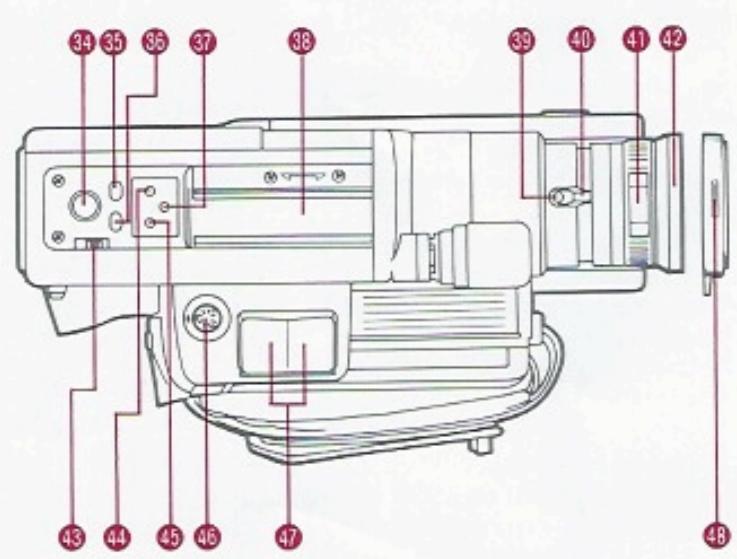

Monture du viseur (page 6)

Fixer le viseur fourni.

9 Touche macro

Tourner la bague du zoom tout en appuyant sur cette touche pour la prise de vues macro.

Lever de zoom manuel

Bague de mise au point manuelle

Tête d'objectif

Commutateur de durée d'enregistrement (AFF, DUREE ENR. M./A.)

Si ce commutateur est sur M., le viseur affiche la durée d'enregistrement écoulée. Commuter sur

A. pour annuler l'affichage. Le retrait de la cassette remet l'affichage à "00.00". Cette commandité ne fonctionne qu'en prises de vues avec laamera.

Touche de sélection (DATE HEURE SELECT.) (page 16)

Utiliser pour sélectionner la partie des réglages de l'heure ou de la date à changer. Bouclage entre les réglages de l'année, du mois, du jour, de l'heure et des minutes. Pour terminer le réglage, appuyer une fois après sélection de la zone des minutes.

Touche de réglage (DATE HEURE REGLAGE) (page 16)

Utiliser pour régler la fonction horloge et date incorporée.

Connecteur câble du viseur

Raccorder le câble du viseur.

Touches du zoom électrique

Capuchon d'objectif

Recouvrir l'objectif quand vous n'utilisez pas l'appareil.

Oeillets pour la bandoulière

Commande d'alignment (ALIGNEMENT) (page 13)

Minimise les barres de bruit, si observées, pendant la lecture.

Borne d'entrée CC (ENTREE CC)

Pour le raccordement à l'adaptateur secteur/chargeur de batterie fourni, au chargeur de batterie à partir de la voiture en option ou à l'adaptateur pour batterie automobile pour l'alimentation CC. (page 5)

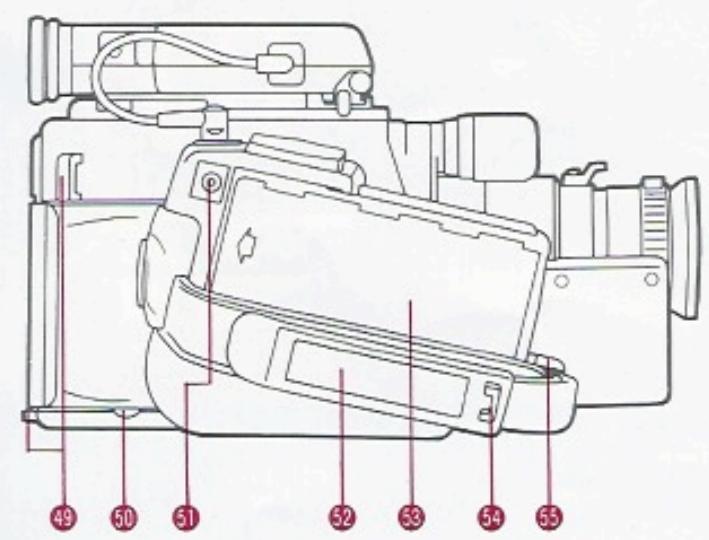

Courroie de poignée (page 6)

Monture de la batterie poignée (page 23)

Agrafe pour le capuchon d'objet

Pour éviter le balancement du capuchon d'objet pendant les prises de vues.

Lever de libération de la batterie (page 5)

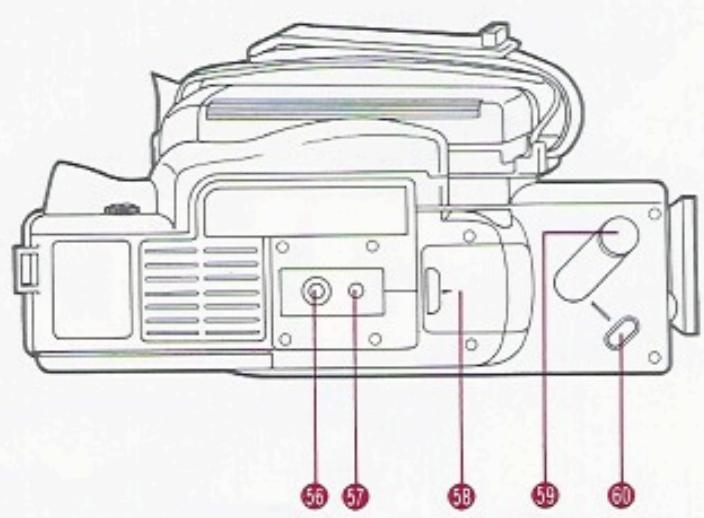

56 Prise de montage sur trépied (page 27)

Orifice du taquet

Compartment de la pile de l'horloge (PILE MÉMOIRE) (page 16)

Contient la pile au lithium qui alimente la fonction date et heures.

Touche de compensation de contre-jour (C.-J) (page 19)

La commande de diaphragme est toujours automatique. Pour la compensation de contre-jour, appuyer sur cette touche. En étant pressée, le diaphragme est plus ouvert de 1 - 2 f que règle automatiquement.

Touche de fondu (FONDU) (page 15)

Pour fondre en fermeture l'image en un écran noir, appuyer sur cette touche, puis sur la touche de marche/arrêt d'enregistrement pour commencer le fondu. Pour l'ouverture en fondu à partir d'un écran noir, appuyer sur cette touche, puis appuyer sur la touche de marche/arrêt d'enregistrement pour commencer l'ouverture en fondu.

Mettre l'interrupteur ALIMENT sur M.

Ouvrir le porte cassette en appuyant sur le commutateur EJECT.

Introduire la cassette avec sa flèche imprimée vers l'extérieur.

Éliminer d'abord le relâchement de la bande, puis introduire correctement la cassette. Voir page 3. Fermer le porte-cassette en appuyant sur sa partie centrale.

Régler la vitesse de la bande sur VN ou LD. VN: 30 minutes

LD: 60 minutes Appuyer sur la touche d'attente ENR. L'appareil passe dans le mode d'attente d'enregistrement.

Pour un fonctionnement entièrement automatique, appuyer sur la touche REG. AUTO.

Pour un fonctionnement manuel, utiliser les touches BLANC et FOCUS.

Appuyer sur la touche BLANC pour que le symbole requis apparaisse dans le viseur et sur l'affichage LCD.

: si le sujet est éclairé par une lampe halogène ou tungstène.

: si le sujet est éclairé par une lampe fluorescente.

: pour une prise de vues en extérieur à la lumière du jour.

• Enregistrant sous un éclairage fluorescent, pour de meilleurs résultats, tou
• Pour la mise au point manuelle, appuyer sur la touche FOCUS pour que MANUEL soit indiqué sur l'affichage LCD. Un indicateur d'aide à la mise au point va apparaitre dans le viseur.

Déterminer la mise au point et la composition en se référant à l'image du viseur. Pour le zooming, voir en page 18. Pour l'enregistrement de la date/heure, voir en page 16.

Appuyer sur la touche de marche/arrêt.

• ENR ou LD ENR apparaît dans l'écran du viseur, montrant que l'enregistrement est en cours. Bien faire attention de ne pas toucher par inadvertance à toute touche pendant la prise de vues.

Pour arrêter momentanément l'enregistrement, appuyer à nouveau sur la touche de marche/arrêt.

Fonction de contrôle rapide

Si vous souhaitez revoir la fin du dernier enregistrement pour confirmation, appuyer sur la touche CONTROLE ENR./MONT. à partir du mode d'attente d'enregistrement; la bande sera réembobinée d'environ 2 secondes de programme et lue automatiquement pour cette séquence, après laquelle elle s'arrête en mode d'attente d'enregistrement pour la prochaine prise de vues.

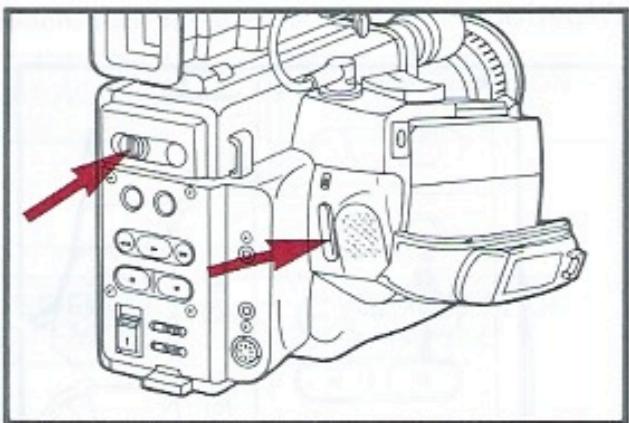

Remarques:

La commande ALIGNEMENT doit être placée sur sa position centrale. - Une distorsion peut se produire quand la lecture commence. C'est normal.

Pour reprendre l'enregistrement, appuyer sur la touche de marche/arrêt.

Pour une longue pause, appuyer sur l'interrupteur ALIMENT. pour couper l'alimentation et économiser l'énergie de la batterie. Si le mode d'attente d'enregistrement dure plus longtemps que 5 minutes, l'alimentation se coupe automatiquement. Pour reprendre l'enregistrement, remettre l'alimentation et appuyer sur la touche marche/arrêt. Ceci permet de faire des enregistrements assemblés proprement même après une longue pause.

Enregistrements assemblés

La répétition des étapes 9 et 11 produit des enregistrements assemblés. Si l'enregistrement est repris à partir du mode d'arrêt, quelques images de l'enregistrement précédent sont remplacées par le nouvel enregistrement. Pour éviter cela, suivre la technique décrite dans "Technique d'enregistrement par assemblage 2" en page 42.

Pour terminer l'enregistrement, appuyer sur la touche ARRET. - À pros s'être assure que la bande s'est arrêtée, appuyer sur l'interrupteur ALIMENT. pour couper l'alimentation.

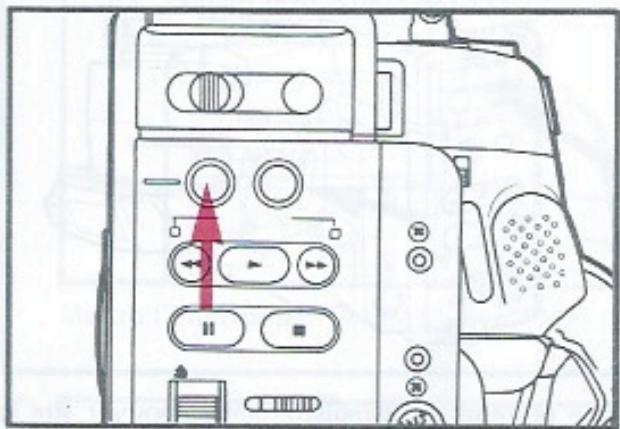

Répetition

Si vous souhaitez répéter les angles de prise de vues, composer des scènes, etc. sans enregistrement réel sur la bande, appuyer sur la touche MONITEUR à la place de ENR. La scène visée apparaitra sur l'écran du viseur. Pour une répétition entièrement automatique, appuyer également sur la touche REG. AUTO. Pour engager le mode d'attente d'enregistrement à partir de la répétition, appuyer sur la touche ENR. Pour libérer le mode de répétition, appuyer sur la touche ARRET.

La répétition est possible avec ou sans cassette chargée. Avec une cassette chargée, la répétition n'est pas possible pendant le rembobinage ou l'avance rapide. Le circuit d'économie d'énergie ne fonctionne pas pendant la répetition. (Pour la fonction d'économie d'énergie, voir en page 12.)

Contrôle dans le viseur

• Réembobiner la bande jusqu'au point que vous pouvez vérifier. Appuyer sur la touche LECTURE, et vous pourrez voir l'image de lecture sur écran du viseur.

Remarques:

-Une pression sur la touche PAUSE pendant la lecture arrête l'image sur l'écran du viseur. La recherche accélérée est également possible dans les deux sens.

Avertissement de fin de bande

L'indicateur d'enregistrement clignote sur l'écran du viseur et sur l'affichage LCD quelques minutes avant la fin de la bande. - Quand la fin de la bande est atteinte pendant l'enregistrement, le mode d'arrêt est automatiquement engagé.

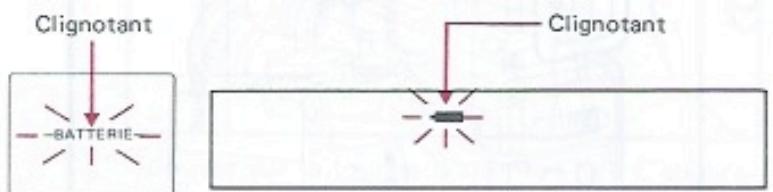

Avertissement de décharge de la batterie

Viseur Affichage à cristaux liquides

• Quand la charge de la batterie est presque épuisée, une indication apparait à la fois dans le viseur et sur l'affichage LCD. Remplacer la batterie par une autre qui est chargée.
• Après l'apparition de ces indicateurs, l'alimentation se coupe automatiquement. Dans cet état, toutefois, une pression sur le commutateur EJECT donne l'alimentation et éjecte la cassette.

Avertissement de faible éclairage

Si l'indicateur "LUM." clignotant apparait sur l'écran du viseur, la quantité de lumière est insuffisante. Augmenter l'éclairage.

Circuit d'economie d'energie et de protection de la BANDE

Pour économiser l'énergie de la batterie, le VideoMovie (en fonctionnement sur batterie) coupe automatiquement son alimentation dans les conditions suivantes:

(1) Si laissé pendant plus de 5 minutes dans le mode d'arrêt. (2) Si laissé pendant plus de 5 minutes dans le mode d'attente d'enregistrement (Pause-enregistrement). Pour protéger la bande, le VideoMovie (en fonctionnement sur batterie ou sur secteur) libère légèrement la tension de la bande et l'alimentation est automatiquement coupée s'il est laissé pendant plus de 5 minutes dans le mode d'attente d'enregistrement (Pause-enregistrement). - Pour la même raison, le VideoMovie passe en mode d'arrêt et l'alimentation est coupée automatiquement s'il est laissé pendant plus de 5 minutes en mode d'arrêt sur image (Pause-lecture).

Fonctionnement sur batterie

5 minutes

Fonctionnement sur batterie/secteur

5 minutes

5 minutes

Assemblage -1 (pour remplacer la batterie pendant l'enregistrement)

1 Si l'advertisement de décharge de la batterie apparait dans le viseur ou sur l'affichage LCD pendant l'enregistrement, appuyer sur l'interrupteur ALIMENT. pour couper l'alimentation et non sur la touche ARRET. 2 Remplacer la batterie par une autre qui est chargée.

3 Appuyer sur l'interrupteur ALIMENT, pour remettre l'alimentation. L'appareil sera en mode d'attente d'enregistrement. 4 Appuyer sur la touche de marche/arret d'enregistrement pour commencer à enregistrer.

Assemblage - 2 (pour enregistrer sur une bande partiellement enregistrée)

Lire la bande jusqu'à l'endroit où vous pouvez commencer un nouvel enregistrement. Utiliser la touche RECH. ACCEL. pour une localisation plus rapide.

Appuyer sur la touche PAUSE au point localisé. L'appareil passera en mode d'arrêt sur image.

Appuyer sur la touche ENR. L'appareil passera en mode d'attente d'enregistrement.

Appuyer sur la touche marche/arrêt d'enregistrement pour commencer à enregistrer.

Remarque:

Quelques déformations de l'image peuvent se produire au point de transition. Ce n'est pas du à un défaut de l'appareil.

Le GR-45S permet la lecture des cassettes VHS-C enregistrées. Pour les raccordements, se reporter aux pages 19 et 20.

Préparatifs

• Placer le sélection d'antenne du convertisseur HF RF-V3S sur VIDEO et le sélection de canal du télévisuel sur votre canal video (canal AV spécifique).

Raccorder un appareil d'alimentation. (Batterie ou adaptateur secteur: voir page 5.)

Mettre l'interrupteur ALIMENT. sur M.

Introduire une cassette préenregistrée.

D'abord enlever le relachement de la bande, puis introduire la cassette correctement. Voir page 3.

Appuyer sur la touche LECTURE. La lecture commencera.

Le commutateur VN/LD peut être dans n'importe quelle position. Le mode d'enregistrement VN ou LD est automatiquement détecté et la lecture est faite à la bonne vitesse. - Quand la fin de la bande est atteinte pendant la lecture, le mode de réembobinage est automatiquement engagé.

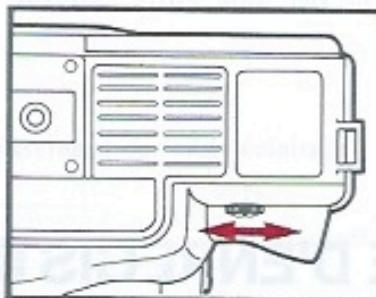

Réglage de l'alignement

Si des barres de bruit apparaissent sur l'écran, régler la commande ALIGNNEMENT. La tourner lentement dans un sens ou dans l'autre pour minimiser ces barres. APRÈS lecture d'une bande qui avait besoin de ce réglage, remettre la commande ALIGNNEMENT dans la position centrale.

Lecture rapide dans le sens avant

Appuyer sur la touche AV. RAP dans le mode de lecture. La lecture sera accélérée à 3 fois la vitesse normale en mode VN, 7 fois la vitesse normale en mode LD, tant que la touche est pressée.

Lecture rapide dans le sens inverse

Appuyer sur la touche RET. RAP, dans le mode de lecture. La lecture sera accélérée à 3 fois la vitesse normale en mode VD, 7 fois la vitesse normale en mode LD, tant que la touche est pressée.

Appuyer sur la touche PAUSE pendant la lecture. L'image s'arrête sur l'écran.

• Avec environ 5 minutes d'arrêt sur image, l'appareil passe automatiquement en mode d'arrêt pour protéger la bande et l'alimentation est coupée.

Remarque

• Du bruit peut apparaître sur l'écran pendant la recherche accélérée et l'arrêt sur image. Ceci n'est pas dû à un défaut de l'appareil.

Fonction de mémoire de compteur

Le GR-45S comporte un dispositif de mémoire de compteur qui facilite la localisation d'une séquence particulière sur la bande.

Appuyer sur la touche ZERO pour remettre le compteur à "0".

Après l'enregistrement ou la lecture, appuyer sur la touche ARRET., puis sur la touche RET. RAP. La bande s'arrête automatiquement au passage par "0" du compteur.

Remarques:

La fonction de mémoire de compteur est également effective dans le mode d'avance rapide. Pour annuler la fonction de mémoire, appuyer sur la touche MEMO. - Quand l'appareil d'alimentation est débranché, toutes les indications sur l'affichage LCD disparaisent et la fonction de mémoire de compteur est annulée.

Appuyer sur la touche MEMO. La marque "M" apparaîtra.

Appuyer sur la touche LECTURE pour commencer la lecture.

Fondus à l'ouverture et à la fermeture

Le GR-45S comporte un dispositif de fondus automatiques qui permet de faire des fondus à l'ouverture et à la fermeture en douceur sur un fond noir. L'audio est également fondu en synchro avec la vidéo.

Fondu automatique à l'ouverture

Déterminer la composition dans le mode d'attente d'enregistrement et appuyer sur la touche FONDU pour réserver le mode d'ouverture en fondu.

Appuyer sur la touche de marche/arrêt. L'écran deviendra rapidement noir et l'enregistrement commence. Quand la touche marche/arrêt est relachée, le fondu à l'ouverture commencera. Il sera terminé au bout d'environ 5 secondes. Si la touche de marche/arrêt n'est pas relachée en étant pressée, l'image noire restera sur l'écran et sera enregistrée.

FONDU est affiché dans le viseur quand le fondu est réservé, et continue à être affiché

jusqu'à la fin du fondu à l'ouverture ou à la fermeture.

Fondu à l'ouverture

Fondu à la fermeture

Fondu automatique à la fermeture

1 Commencer la prise de vues comme d'habitude.

Appuyer sur la touche FONDU pour réserver le mode de fondu à la fermeture.

Appuyer sur la touche de marche/arrêt. Le fondu à la fermeture commencera et sera terminé au bout d'environ 5 secondes. Fini, le mode d'attente d'enregistrement est entré. Si la touche de marche/arrêt n'est pas relachée étant pressée, l'image finale noire reste sur l'écran et continue à être enregistrée, jusqu'au relachement de la touche.

Introduction de la pile

Cette pile alimente la fonction date/heure.

1. Faire coulisser le couvercle pour ouvrir le compartiment de la pile de l'horloge sur le dessous du VideoMovie en appuyant légèrement sur la partie marquée A dans le schéma.
2. Introduire la pile au lithium fournie avec le pôle (+) en haut.
3. Glisser le couvercle pour fermer jusqu'au verrouillage.

Remarques:

Couper l'alimentation de l'appareil avant d'introduire la pile. - Quand la pile est introduite, l'horloge commence à fonctionner.

Remplacement de la pile

La pile dure environ un an. Quand l'avis de pile au lithium (▶E) apparait dans le viseur, cette pile a besoin d'être remplacée. Se procurer une nouvelle pile au lithium CR2025 et suivre les instructions suivantes.

1. Retirer la pile en appuyant sur le bouton dans la direction de la flèche.
2. Introduire la nouvelle CR2025, avec le pôle (+) en haut.
3. Glisser le couvercle pour fermer jusqu'au verrouillage.

Remarque:

Couper l'alimentation de l'appareil avant de remplacer la pile usée.

Remplacer la pile seulement par une "Matsushita CR2025". L'utilisation d'une autre pile peut présenter des risques d'incendie ou d'explosion.

Réglage de la date/heure

Avant de régler la date et l'heure pour la première fois ou après remplacement de la pile, 1.1.87 clignote dans le

viseur, indiquant que l'horloge a besoin d'être régée.

1 Mettre l'alimentation de l'appareil, 1.1.87 clignotera dans le viseur. Appuyer sur la touche MONITEUR pour passer en mode de répétition. ② Appuyer sur la touche DATE HEURE SELECT. - l'année clignote. ③ Appuyer sur DATE HEURE REGLAGE pour désir la bonne valeur. ④ Appuyer sur DATE HEURE SELECT. pour sélectionner l'item suivant à changer, avec l'item sélectionné, avec l'item sélectionné changeant dans

L'ordre suivant : Année → Mois → Jour → Heures → Minutes → Réglement final

⑤ Refaire les étapes ② et ③ pour régler tous les items. Après le réglage des minutes, appuyer sur la touche DATE HEURE SELECT., et les items sont cesser de clignoter. Pour le mode d'enregistrement automatique de la date, l'indicateur de réserve d'enregistrement automatique de la date va apparaitre.

Enregistrement de la date/heure

La date, l'heure, ou la date et l'heure peuvent être enregistrées en fonction du mode sélectionné.

Appuyer sur la touche SELECT AFF. pour boucler entre les modes dans l'ordre suivant :

Réserve d'enregistrement → Affichage de → Affichage de la → Affichage de → automatique de la date → date/Heure → l'heure

Si la fonction d'enregistrement automatique de la date est sélectionnée, "--.-" apparait dans le viseur jusqu'au commencement de l'enregistrement. Aussi longtemps que cette fonction estcision, la date sera automatiquement affichée et enregistrée pendant environ 5 secondes suivant la première operation de la touche de marche/arrêt d'enregistre

ment après la mise de l'alimentation.

L'indication de reserve d'enregistrement automatique de la date cessera d'être affichée environ 5 secondes après que la date est enregistrree si la touche AFF DUREE ENR. M./A. est place sur A, sauf si l'alimentation est remise a nouveau.

Indications d'enregistrement de la date/heure

Enregistrement automatique de la date	Affichage de la date	Affichage de la date et de l'heure	Affichage de l'heure
--- 31.12.87 Enregistrement automatique de la date en réserve	Enregistrement automatique de la date exécutée	31.12.87	31.12.87 14:30

Zone de détection de la mise au point

• Une petite zone autour du centre de l'image, qui varie en fonction du zoom et des conditions de mise au point, est utilisée pour la détection de la mise au point. (Pas d'indication réelle sur l'écran.)

Attention

• Ne pas toucher à la bague de mise au point alors que le mécanisme de mise au point automatique est en fonctionnement. Faire attention de ne pas recouvrir la fenêtre de détection de la mise au point automatique, sinon la mise au point précise n'est pas possible.
• En dehors de l'utilisation, ne pas laisser le Videomovie en mode de mise au point automatique avec l'alimentation mise ; sinon la lumière entrant dans la fenêtre du détecteur de mise au point automatique fera fonctionner le système auto-focus en consommant de l'énergie.

La mise au point correcte peut ne pas être obtenue dans les situations suivantes. Dans de tels cas, la mise au point manuelle devra être effectuée pour obtenir une mise au point correcte.

Deux sujets à des distances différentes qui se recou-pent dans la même scene.	Faible éclai-rage qui fait apparaitre l'indicateur de sous-exposition sur l'écran du viseur.
Des lignes uniquement inclinées.	Fond d'ob-jets moins-cules ou identiques qui sont répétés avec régularité.

Remarque:

Si l'objectif et/ou la fenêtre du détecteur de mise au point sont souillés par des taches ou voilés avec de la condensation, une mise au point précise n'est pas possible. Les maintenir propres. S'ils deviennent sales, les essuyer avec un morceau de tissu doux. Si la condensation se produit, les sécher en essuyant avec un tissu doux ou attendre les conditions dans lesquelles ils deviennent secs.

Une heure d'enregistrement

• Pour enregistrer plus longtemps sur une seule cassette, utiliser le mode LD (longue durée). Pour l'enregistrement LD, une batterie de plus grande capacité doit être utilisée. Pour des prises de vues sans souci, il est recommandé de préparer des batteries pour 3 ou 4 fois la durée nécessaire pour l'enregistrement voulu.

Mise au point manuelle

Si le mode de mise au point manuelle est nécessaire, procéder comme suit:

① Placer le zoom en mode téléobjectif en appuyant sur la touche "T". ② Effectuer la mise au point en tournant la bague de mise au point. ③ Déterminer la composition en appuyant sur la touche "W"

Attention:

Recouvrir le détecteur de la balance des blancs en faisant la mise au point manuelle donnera une mauvaise reproduction des couleurs.

Remarque:

• En mode manuel, effectuer la mise au point en position téléobjectif maximale. Si vous faites la mise au point sur un certain objet dans la position grand angle, des images à mise au point nette ne peuvent pas être obtenues lors du zooming avant parce que la profondeur de champ est réduite à des longueurs focales plus longues.

Les indicateurs de mise au point sur l'écran du viseur fonctionnent en mode manuel.

Condition	Indication	Corrections àeffectuer
Mise au pointderrière le sujet	▲	Tourner la bague de mise au point dansle sens des aiguillesd'une montre(jusqu'à ce que le carré du centreapparaïssé.
Mise au pointcorrecte	■	Laisser la bague de mise au point comme elle est.
Mise au pointdevant le sujet	▲	Tourner la baguede mise au pointdans le sens inversedes aiguilles d'unemontre jusqu'à ceque le carré ducentre apparaïssé.
Indicationimpossibleà caused'un faiblecontraste	▲	Estimer la distancedu sujet et régler labague de mise au point en se réferrant à son échelledes distances.

Quand la longueur focale de l'objectif est modifiée en tournant la bague du zoom, l'image semble venir plus près ou plus loin du viseur.

Zooming électrique

Appuyer sur la touche "T" pour un zooming avant et sur la touche "W" pour un zooming arrière. Deux vitesses de zooming sont disponibles. Pour un zooming lent, appuyer légèrement. Pour un zooming à vitesse normale, appuyer fermement.

Zooming manuel

Faire tourner le levier du zoom vers le bas pour un zooming avant et vers le haut pour un zooming arrêté.

Prises de vue macro

Normalement, la mise au point n'est possible que pour des sujets éloignés de plus de 1,1 m de la caméra. En plaçant l'objet dans le mode macro, il est possible de faire la mise au point manuelle sur des objets situés à moins de cette limite, et même juste devant l'objet. Les positions MACRO et ZOOM combinées permettent des prises de vue de zéro à l'infini.

Engager la position MACRO

Tout en appuyant sur la touche de macro, tourner le levier du zoom dans la direction de la flèche jusqu'à ce que le chiffre "9" sur la bague du zoom dépasse la ligne index.

Mise au point

Effectuer la mise au point en tournant doucement la bague du zoom.

Relacher la position MACRO

Pour relacher le mode Macro, tourner le levier du zoom dans la direction de la flèche jusqu'à ce que le chiffre "9" dépasse la ligne index.

Utiliser le levier du zoom pour la mise au point dans la gamme MACRO. Tourner la bague de mise au point modifierait légèrement l'angle de vue de l'objectif. La mise au point automatique ne fonctionne pas en prise de vues macro.

Compensation de contre-jour

Appuyer sur la touche C.-J. Alors qu'elle est pressée, le diaphragme est ouvert de 1 - 2 diaphragmes de plus que règle automatiquement.

Quand il y a trop de lumière derrière le sujet, l'exposition correcte risque de ne pas être obtenue. Pour compenser ceci, utiliser la C.-J.

Obturator à grande vitesse

Le GR-45S dispose d'un obturateur à grande vitesse sélectionnable qui permet plusieurs enregistrements des mouvements rapides pour des arrêts sur image ou des ralentis nets et clairs.

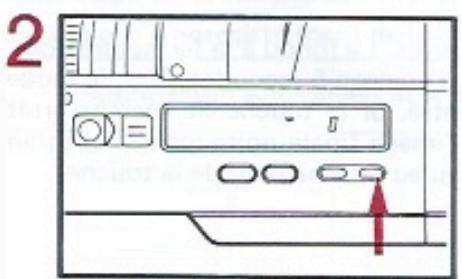

1 Appuyer sur la touche OBTURAT. pour commuter sur l'obturateur électronique au 1/1000 seconde. Ce qui peut être fait pendant l'enregistrement ou dans tout autre mode. Il continue jusqu'à la prochaine pression pour revenir en mode standard. 2 Quand l'enregistrement de la scene d'action est terminé, commuter à nouveau sur la vitesse d'obturateur standard en appuyant sur la touche OBTURAT..

Remarques:

• Le mode d'obturation à grande vitesse nécessite un peu plus d'éclairage que le mode d'obturation standard. Par conséquent, l'avertissement éclairage insuffisant peut clignoter dans le viseur. Si c'est le cas, commuter sur le mode d'obturation standard. La couleur des images peut être affectée dans le mode d'obturation à grande vitesse si le sujet est éclairé par une source de lumière à décharge alternative comme les lampes fluorescentes ou à vapeur de mercure, etc.

Le GR-45S compte des circuits de lecture et permet la lecture de cassettes préenregistrées par un simple raccordement à un téléviseur.

1 Retirer le cable d'antenne du téléviseur. 2 Raccorder le cable d'antenne à la borne ENTREE ANT du convertisseur HF. 3 Raccorder la borne SORTIE HF du convertisseur HF à la borne d'antenne du téléviseur en utilisant le cable d'antenne fourni. 4 Raccorder le cable d'entrée video/audio du convertisseur HF au connecteur SORTIE A/V du GR-45S. 5 Regler le canal de sortie du convertisseur HF sur voitrc CANALVIDEO.

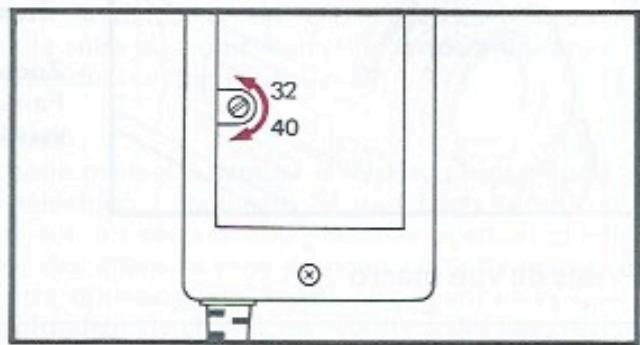

-Vis de réglage du canal du convertisseur HF

Le convertisseur HF permet la lecture d'enregistrements vidéo et audio sur un téléviseur. Les signaux du convertisseur HF sont visibles sur un canal vacant qui n'est pas utilisé pour la diffusion dans votre région. La fréquence de sortie du convertisseur HF a été réglée pour correspondre à une émission sur le canal UHF 36. Pour visionner des images de lecture à partir du GR-45S avec votre téléviseur, synchronisez son canal AV spécifique sur le canal UHF 36. Si le canal 36 est utilisé pour les émissions dans votre région, réglez à nouveau le canal de sortie du convertisseur HF sur l'un des canaux compris entre 32 et 40. Pour faire ce réglage, retirez le petit capot du dos du convertisseur HF et tournez la vis de réglage avec un tournevis pour synchroniser sur un canal vacant.

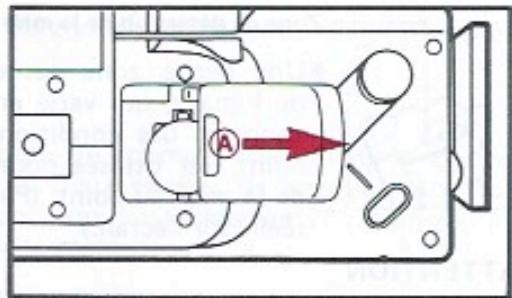

- Réglage du canal du convertisseur HF 1. Regler le canal AV du téléviseur sur l'un des canaux vacants. 2. Alimenter le GR-45S. 3. Mettre le GR-45S en mode de repetition (voir page 11). 4. Placer le commutateur VIDEO/TV du convertisseur HF sur VIDEO. 5. Tout en controlant le signal de sortie sur l'écran du téléviseur, tourner la vis de réglage du canal du convertisseur HF pour que l'image controlée devienne la plus claire possible.

• Quand vous pouvez regarder des programmes de cassette vidéo, sélectionner toujours le canal AV sur le téléviseur qui a été syntonisé sur la fréquence de sortie du convertisseur HF.

Précautions pour le RF-V3S (en option)

Pour l'usage exclusif avec le VideoMovie GR-45S. - Ne pas démonter ni modifier le RF-V3S. - Ne pas l'exposer à des chocs violents. - Débrancher l'appareil raccordé pendant les orages. (Ne jamais toucher au câble d'antenne.)

Attention:

Pour regarder des enregistrements du GR-45S avec un téléviseur, utiliser un téléviseur ayant un canal AV spécifique et utiliser ce canal AV comme CANAL VIDEO, sinon l'image de lecture risque d'être déformée avec des vibrations et des courbures. Les canaux AV sont des canaux exclusifs pour la lecture vidéo ; comme des circuits AFC sont appliqués à ces canaux, les images de lecture peuvent être stabilisées. Les téléviseurs récents ont un ou plusieurs canaux AV.

Visionnement des cassettes vidéo lues avec le gr-45s

Pour visionner des cassettes vidéo ou contrôler l'enregistrement, placer le commutateur VIDEO/TV du convertisseur HF sur VIDEO et le sélecteur de canal du téléviseur sur le canal correspondant au canal de sortie HF.

Visionnement des programmes télévisés

Placer le commutateur VIDEO/TV sur TV, et le téléviseur fonctionnera comme d'habitude.

Raccordement

1. Raccorder le connecteur SORTIE A/V du GR-45S à la prise AUDIO/VIDEO du magnétoscope en utilisant le câble de sortie A/V fourni.
2. Raccorder un téléviseur au magnétoscope pour contrôler l'image pendant la copie.
3. Placer le commutateur COPIE M./A. sur M.

Fonctionnement

• Mettre le GR-45S en mode de lecture et le magnétoscope raccordé en mode d'enregistrement pour copier l'enregistrement. Pour sortir du montage des séquences non désirées, appuyer sur la touche PAUSE de l'enregistreur.

Utilisation du système de commande de montage

Cette fonction est disponible en utilisant des magnétoscopes JVC précises disposant d'une borne de télécommande. Ce système de commande de montage permet de commander le magnétoscope raccordé en utilisant les commandes du VideoMovie, système à préenroulement pour des montages sans trou de transition ni distorsion.

Raccordement

1. Raccorder le connecteur SORTIE A/V du GR-45S à la prise AUDIO/VIDEO et à la borne de télécommande du magnétoscope.
2. Raccorder un téléviseur au magnétoscope pour contrôler l'image pendant le montage.
3. Placer le commutateur COPIE M./A sur M.

Fonctionnement

Le montage peut être commencé à partir du mode d'arrêt ou d'arrêt sur image.

Pour copier une bande

1. Mettre l'alimentation du VideoMovie.
2. Mettre l'alimentation du magnétoscope.
3. Mettre la platine en mode de pause-enregistrement.
4. Appuyer sur la touche CONTROLE ENR./MONT, pour commencer le montage. La bande est chargée, puis le montage commence.
5. La bande s'arrête si la touche PAUSE ou ARRET du GR-45S est pressée ou si le compteur atteint la valeur "OM".
6. Le magnétoscope s'arrête d'enregistrer et passe en mode de pause-enregistrement.

Pour le montage

1. Mettre l'alimentation du VideoMovie.
2. Mettre l'alimentation du magnétoscope.
3. Mettre la platine en mode de pause-enregistrement.
4. Localiser le point d'entrée de montage par la lecture, l'avance rapide, le rembobinage ou la recherche accélérée, et appuyer sur la touche PAUSE.
5. Appuyer sur la touche CONTROLE ENR./MONT. pour commencer le montage.
6. La bande s'arrête si la touche PAUSE ou ARRET du GR-45S est pressée ou si le compteur atteint la valeur "0M".
7. Le magnétoscope s'arrête d'enregistrer et passe en mode de pause-enregistrement.

Remarque:

Quand la touche MONT est pressée à partir du mode d'arrêt sur image, la bande est réembobinée sur 5 secondes de programme. L'indicateur de lecture clignote sur l'affichage LCD pour indiquer que le réembobinage est en cours. Avant préenroulement, la séquence préenroulée est d'abord lue pour stabiliser le défilement de la bande. Pendant la lecture du GR-45S, il donne un signal de départ au magnétoscope en attente dans le mode de pause-enregistrement pour commencer la lecture et puis passer en mode d'enregistrement au point d'entrée de montage, alors que le GR-45S continue la lecture. L'indicateur de commande de montage apparait sur l'affichage LCD pendant la copie.

Réglage du point de sortie de montage en utilisant la mémoire de compteur

Dans les procédures précédentes, la mémoire de compteur peut être utilisée pour placer le point de sortie de montage avant de faire le montage, pour que le VideoMovie arrête automatiquement la lecture au point défini. Si le point de sortie est à régler de cette façon, le faire après l'étape 3 du fonctionnement pour la copie.

1. Localiser le point de sortie de montage soulu sur la bande du VideoMovie.
2. Appuyer sur la touche PAUSE du Video-Movie.
3. Remettre à "0" le compteur du VideoMovie.
4. Appuyer sur la touche MEMO. du compteur du VideoMovie.
5. Le VideoMovie passe en mode de pause, et le magnétoscope passe en mode de pause-enregistrement.

Remarque:

Quand la bande atteint le point de sortie de montage pré-réglé pendant la copie, il peut s'arrêter légèrement avant ou après le point défini sur la bande.

Utilisation du GR-45S COMME CAMERA VIDEO

Pour la documentation continue d'un événement long, le GR-45S peut être utilisé comme une caméra vidéo indépendante avec un magnétoscope portable ou de salon.

Utilisation d'un magnétoscope non équipé d'une borne de télécommande

Raccorder le connecteur SORTIE A/V du GR-45S à la prise AUDIO/VIDEO du magnétoscope en utilisant le câble de sortie A/V fourni.

Fonctionnement

1. Appuyer sur la touche MONI-TEUR. Le signal de sortie de la caméra est alors disponible via le câble de sortie A/V.
2. Placer le magnétoscope raccordé en mode d'enregistrement. L'enregistrement commencera. La marche/arrêt de la bande doit être commandée par les touches du magnétoscope.

Remarque:

• Dans cette configuration, il est possible d'obtenir un enregistrement continu et un enregistrement monté du même événement simultanément, car la touche de marche/arrêt du GR-45S commande seulement la bande qu'il contient alors que l'autre bande chargée dans le magnétoscope raccordé continue à défiler. Pour enregistrer sur la bande du GR-45S, suivre la même procédure que celle mentionnée précédemment : appuyer sur ENR, puis sur la touche de marche/arrêt.

Utilisation d'un magnétoscope équipé d'une borne de télécommande ou d'un connecteur de caméra à 10 broches

Pour un magnétoscope avec une borne de télécommande

Raccorder le connecteur SORTIE A/V du GR-45S à la prise AUDIO/VIDEO et à la borne de télécommande du magnétoscope en utilisant le cable de copie en option. Pour un magnétoscope avec un connecteur deamera à 10 broches Raccorder le connecteur SORTIE A/V du GR-45S au connecteur de camera à 10 broches du second magnétoscope en utilisant le cable de conversion VC-V810U en option.

Fonctionnement

1. Appuyer sur la touche MONITEUR.
2. Placer le magnétoscope raccordé en mode d'attente d'enregistrement (Pause-enregistrement).

L'indication de mode dans le viseur correspond à l'état du magnétoscope raccordé.

1. Appuyer sur la touche marche/arrêt du GR-45S pour commencer l'enregistrement.

Remarque:

Pour enregistrer sur la bande du GR-45S, appuyer sur la touche ENR. et puis sur la touche de marche/arrêt.

L'alimentation n'est pas fournie au GR-45S à partir du magnétoscope raccordé. Une alimentation indépendante est requise pour le GR-45S et le magnétoscope.

Si vous arrêtez l'enregistrement en appuyant sur la touche de marche/arrêt du GR-45S, le magnétoscope raccordé s'arrête aussi en mode de pause. Cependant, le signal de commande de pause n'est pas transmis au magnétoscope raccordé dans les cas suivants et, par conséquent, le magnétoscope repartira automatiquement:

(1) si l'alimentation du GR-45S est coupée ou si la batterie devient déchargée. (2) si le câble VC-V810U est débranché.

Par conséquent, avant de remplacer la batterie ou la bande pour le GR-45S, placer le magnétoscope raccordé soit en mode d'arrêt ou de verrouillage d'enregistrement.

Pour recharger la batterie, utiliser l'adaptateur secteur/chargeur de batterie AA-V5S (fourni/en option) ou le chargeur de batterie à partir de la voiture BH-V5E (en option).

Quelques MOTS sur les batteries exclusives BN-V5GU/BN-V6GU/BN-V7GU

Les batteries BN-V5GU/V6GU/V7GU sont des batteries au cadmium-nickel. Respecter les points suivants pour obtenir le meilleur de leurs caractéristiques.

Gammes de température:

La durée de charge est basée sur une température ambiantede 20°C. Plus la temperature est BASSE, plus la durée de charge est longue.

Pour la charge: 10^à 35^

Pour le fonctionnement: 0°C à 40°C

Pour le stockage: -10°C à 30°C

La batterie est laissée déchargée pour le transport.

La charger avant l'utilisation.

BIEN LIRE AVEC ATTENTION LES PRECAU

INSTRUCTIONS JOINTES AVEC LA BATTERIE.

Procédure de recharge

Durée de recharge

BN-V5GU 50 mn	BN-V6GU 70 mn
BN-V7GU 80 mn

La durée de charge varie en fonction de la temperature ambience et des conditions de la batterie.

1 Raccorder le cordon d'alimentation à une prise secteur.

(L'indicateur SECTEUR s'allumera.)

2 Aligner les repères de la batterie et de l'adaptateur. 3 Glisser la batterie dans la direction de la flèche jusqu'à ce qu'elle s'enclenche. 4 Quand la charge est terminée, l'indicateur CHARGE s'éteint.

Precautions a observer

Si vous l'utilisez près d'une radio, l'adaptateur secteur/chargeur de batterie AA-V5S fourni risque d'interférer avec la réception. - Eviter de laisser pénétrer des liquides inflammables, de l'eau et des objets métalliques dans l'appareil. - Ne pas démonter ni modifier l'appareil. - Ne pas lui faire subir de chocs. - Ne pas le placer directement à la lumière du soleil. - Eviter de l'utiliser dans des endroits très chauds ou très humides. - Eviter de l'utiliser dans des endroits soumis à des vibrations.

Remarque:

Le chargeur de batterie à partir de la voiture BH-V5E en option peut également charger les batteries. Pour des détails, se reporter aux instructions du BH-V5E.

Durée d'enregistrement pour le GR-45S

BN-V5GU 25 mn	NB-V6GU 60 mn
BN-V7GU 80 mn

La durée d'enregistrement par recharge est influencée par la durée d'attente d'enregistrement, la fréquence du zooming, etc. Il est plus sûr d'avoir des batteries de rechange.

Utilisation de l'adaptateur de cassette (fourni)

Les cassettes vidéo compactes VHS enregistrées avec le GR-45S peuvent être lues avec un appareil VHS standard en utilisant l'adaptateur de cassette C-P5U fourni.

Une cassette vidéo compacte installée dans l'adaptateur est entièrement compatible avec un appareil VHS standard pour l'enregistrement et la lecture.

Adaptateur de cassette c-p5u

Fonctionnant sur pile, le C-P5U effectue automatiquement le chargement et le déchargement de la bande.

Cassette compacte VHS

Pour plus de détails, se reporter au manuel d'instructions du C-P5U.

Remarque:

• Pendant la lecture à effets spéciaux (ralenti, arrêt sur image etc.) l'image risque de vibrer ou des barres de bruit peuvent apparaître sur l'écran.

Mise en place de la pile dans l'adaptateur de cassette

Retirer le couvercle du compartiment et pile en le glissant vers le haut. Installer une pile R6 et replacer le couvercle.

Pour un plaisir maximum, en plus des accessoires fournis, faites encore plus avec les accessoires en option en fonction de la situation.

• Batterie normale BN-V5GU

Page 23

• Batterie haute capacité BN-V6GU

Page 23

• Batterie très haute capacité BN-V7GU

Page 23

• Chargeur de batterie à partir de la voiture BH-V5E

Pages 5 et 23

Utilise pour charger la batterie ou alimenter le GR-45S en utilisant l’énergie de la batterie de la voiture.

Adaptateur secteur/chargeur de batterie AA-V5S

Pages 5 et 23

Utilisé pour alimenter le GR-45S à la maison sur le secteur ou pour charger les batteries.

Adaptateur pour batterie automobile AP-P1E

Page 5

Pour l'alimentation à partir d'une batterie automobile.

Cable de copie AV VC-V896E

Pages 20, 21 et 22

Utilise pour raccorder le GR-45S à un téléviseur muni de connecteurs d'entrée audio/video pour la lecture, ou à un second magnéto-scope pour la copie.

• Générateur de caractères CG-P50S

Page 27

Permet la surimpression de titres, de dates et du temps écoulé pendant l'enregistrement.

• Convertisseur HF RF-V3S

Pages 19 et 20 Utilise pour raccorder GE-45S à un téléviseur ordinaire pour la lecture.

Cable de conversion VC-V810U

Page 22

Pour raccorder le GR-45S à un magnétoscope avec un connecteur de 10 broches.

Boîtier de télécommande RM-P1U

Page 27 Pour la mise en marche/arrêt de l'enregistrement à distance.

Adaptateur de sabot CU-V410U

Page 27 Utilise pour fixer microphone, générateur de caractères etc.

• Poignée de transport VU-V130U

Page 27

Utilisé pour porter le GR-45S.

Cassette vidéo compacte EC-30

Page 3

Pour 30 minutes d'enregistrement et de lecture en mode VN et 60 minutes en mode LD.

Adaptateur de cassette C-P5U

Page 24

Permet d'utiliser la cassette EC-30 sur des appareils VHS conventionnels.

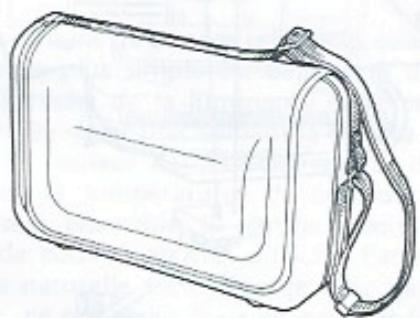

• Sac de transport CB-V40U

Utilisé pour transporter le GR-45S avec ses accessoires de base.

Cables de copie AV

Pour le raccordement à des magnétoscopes qui n'acceptent pas le VC-V896E, ces cables sont également disponibles en option.

Cable de copie AV VC-V856E

Cable de sortie AV VC-V826E

Choisir le câble approprié en fonction du type de magnétoscope que vous avez.

Adaptateur de SABOT (en option)/poignee de transport (en option)

Fixation d'un microphone extérieur en utilisant l'adaptateur de sabot.

Fixation d'un générateur de caractères en utilisant l'adaptateur de sabot.

Fixation d'un générateur de caractères et d'un microphone externe en utilisant l'adaptateur de sabot et la poignée de transport.

Attention

• Ne pas fixer de lampe vidéo, sa chaleur peut causer un mauvais fonctionnement du GR-45S.

Boitier de telecommande (en option)

Le boîtier de télécommande RM-P1U (en option) permet le contrôle à distance de la marche/arrêt de l'enregistrement.

Brancher le câble de télécommande dans le connecteur TELEC.

2 Appuyer sur la touche d'attente pour engager le mode d'attente d'enregistrement. Pour commencer l'enregistrement, placer le commutateur de la télécommande sur ENR; pour arrêter momentanément, le placer sur PAUSE.

Remarque:

Le fondu ne fonctionnera pas si le boitier de télécommande est raccordé.

Remarques:

• Ne pas régler l'angle du viseur en utilisant l'adaptateur de sabot. Maintenir la poignée de transport en position haute pour fixer des accessoires. Faire passer le cordon du microphone derrière l'adaptateur de sabot.

Montage sur trepied

Aligner la vis et le taquet de direction de la caméra du trépied sur la prise de montage sur un trépied et l'orifice du taquet et serrer fermement la vis.

Qu'est-ce que la température de couleur?

La lumière est composée de plusieurs couleurs en proportions différentes. Une relation existe entre la température d'une source lumineuse et les couleurs de la lumière émise. Quand la température augmente, la couleur de la lumière varie de rouge, orange, jaune, blanc et bleu dans cet ordre. La "température de couleur" est une valeur qui désigne les différences de couleurs parmi les sources lumineuses, mesurées en Kelvin. Une lumière bleutée a une température de couleur plus élevée qu'une lumière rougeâtre.

Qu'est-ce que la balance des blancs?

C'est le moyen de faire pour que les couleurs parais- sent naturelles à la télévision. Du fait qu'une caméra ne peut pas s'adapter comme l'oeil humain, si la source lumineuse est rougeâtre, les sujets blancs dans cette lumière seront enregistrés comme rougeâtres. Le réglage de la balance des blancs est réalisé pour compenser les variations de la température de couleur de la lumière pour que les blancs soient reproduits comme blancs. Si la balance des blancs est correcte, toutes les autres couleurs seront correctes. Le GR-45S peut effectuer automatiquement le réglage de la balance des blancs en mode entièrement automatique. Cependant, si l'éclairage est insuffisant, le réglage de la balance des blancs ne peut pas être effectué. Par conséquent, pour obtenir des couleurs correctes, un éclairage suffisant est essentiel.

Qu'est-ce que la luminance?

C'est l'intensité de brillance d'une lumière, exprimée en lux. Le GR-45S est conçu pour fournir les meilleures images sous des conditions d'éclairage de 700 lux, bien que les prises de vue soient possibles jusqu'à 10 lux. Pour obtenir de bonnes images sous une lumière très vive, l'utilisation d'un filtre ND (densité neutre) est recommandée. (Voir le tableau sur la droite.)

Comment obtenir de bonnes images en couleur

Le moyen le plus simple est de fournir un éclairage suffisant (proche de la luminance de référence de laamera) et de régler précisément laamera sur la température de couleur de cet éclairage. Si des sources lumineuses de températures de couleur différentes sont utilisées ensemble, le réglage précis de la température de couleur est très difficile. Par exemple, si la lumière naturelle est mélangée avec de la lumière artificielle, ce qui arrive souvent près des fenêtres, les couleurs correctes du sujet sont difficiles à obtenir. Il est recommandé dans de tels cas, de fermer les rideaux de la pièce pour empêcher la lumière extérieure de rentrer. De même, lorsque des appareils d'éclairage artificiel sont utilisés, ils doivent avoir la même température de couleur. Par exemple, il est recommandé de ne pas utiliser ensemble des lampes à incandescence ou halogènes avec un éclairage fluorescent.

Températures de couleur de différents éclairages artificiels

Type d'éclairage		Température de couleur
Lampe au tungstène pour l'usage domestique		2800 K
Lampe au tungstène pour l'usage photographique		3200 K
Lampe aux halogènes-quartz
Lampe bleue pour l'usage photographique		5000 K
Lampes fluorescentes	Blanc chaud	3500 K
	Blanc	4500 K
	Type lumière du jour	6500 K

Tableau de luminance

• Les valeurs de ce tableau sont approximatives et vous sont données comme référence.

Filtre ND souhaïté	Unité: lux	• Ciel clair, à midi, sous le soleil (100.000)
		• Ciel clair (10 h), sous le soleil (65.000)
		• Ciel clair (15 h), sous le soleil (35.000)
		• Ciel nuageux (midi), sous le soleil (32.000)
		• Ciel nuageux (10 h), sous le soleil (25.000)
	Gamme de l'usage habitat	• Près de la fenêtre dans l'après-midi (3.500)
		• Ciel nuageux (une heures après le lever du soleil (2.000)
		• Ciel clair (une heures avant le coucher du soleil (1.000)
		• Comptoirs des grands magasins (500 - 700)
		• Centre de bowling (500)
		• Bureau sous un éclairage fluorescent (400 - 500)
		• Bibliothèque (400 - 500)
		• Lumière directe d'un flash à 1 m (250)
		• Réverbes la nuit (150 - 200)
	Eclairage minimum pour un objet	• Briquet (à 30 cm) (15)
		• Lumière d'une bougie (à 20 cm) (10 - 15)

Ce qui semble au départ être une panne n'en est pas toujours une. Vérifier d'abord les points suivants

Symptômes	Points à vérifier
Alimentation
Aucune alimentation n'est fournie.	• La batterie est-elle installée correctement? • La batterie est-elle chargeée? • L'appareil d'alimentation est-il correctement raccordé? • L'interrupteur ALIMENT. de l'adaptateur secteur raccordé est-il sur M.?
Enregistrement
Enregistrement impossible.	• Vérifier que la languette de sécurité est bien en place. Voir page 3.
La couleur des images diffère de la couleur normale du sujet.	• Dans le cas du mode de balance des blancs manuelle, vérifier le réglage de la touche / / / / / .
Aucun son n'est enregistré avec un microphone externe.	• Le commutateur du microphone est-il sur M.?
L'enregistrement ne commence pas.	• Avez-vous d'abord appuyé sur la touche d'attente ENR.?
Lecture
La bande défile mais il n'y a pas d'image sur l'écran.	• Le commutateur VIDEO/TV du convertisseur HF est-il sur VIDEO? • Le télévisuer est-il réglé sur votre canal video?
Des barres de bruit apparaisent dans l'image de lecture.	• Utiliser la commande ALIGNEMENT pour réduire les barres de bruit.
L' image de lecture est brouilée ou interrompue alors que les émissions TV reçues sont claires.	• Les têtes video sont peut-être sales ou usées. Pour un nettoyage ou un remplacement, consulter votre revendeur JVC le plus proche.
Défilament de la bande
La bande s'accrote en avance rapide ou en réembobinage.	• L'indication "M" est-elle visible sur l'affichage LCD? Si oui, appuyer sur la touche MEMO, pour annuler la fonction de mémoire.
L'avance rapide ou le réembo-binage est impossible.	• La bande est-elle déjà réenroulée jusqu'à bout sur une bobine ou sur l'autre.
Autre
Aucune fonction n'est dis-pondible avec plus de deux indi-cateurs de mode allumés.	• Si ceci se produit en utilisant un apparéil d'alimentation autre qu'une batterie, commuter l'interrupteur ALIMENT. sur marche et arrêt. Dans le cas d'une batterie, la replacer par une autre qui est chargée.
Des lignes verticales blanches apparaisent enPNANT un sujeit très lumineux.	• Ceci peut se produit quand l'arrêt-Plan contraste beaucoup avec le sujeit. Ceci est normal.

Le GR-45S est un appareil commandé par micro-ordinateur. Du bruit et des interférences externes risquent d'empêcher un fonctionnement correct. Dans ce cas, d'abord débrancher l'appareil d'alimentation (batterie, adaptateur secteur, etc.); puis le rebrancher et procéder comme d'habitude depuis le début.

Format	: Standard VHS
Alimentation	: CC 9,6 V=
Consommation	: 8,5 W
Système de signal	: SECAM
Système d'enregistrement	: Luminance: enregistrement FM Couleur: enregistrement direct à division par 4 de la sous-porteuse Conformé au standard VHS
Cassette	: Cassette VHS-C
Vitesse de bande(VN)	: 23,39 mm/s
(LD)	: 11,70 mm/s
Durée maximale d'enregistrement(VN)	: 30 mn (avec cassette EC-30)
(LD)	: 60 mn (avec cassette EC-30)
Vidéo
Sortie	: 1,0 Vcc, 75 ohms, asymétrique (via le connecteur SORTIE A/V)
Rapport signal/bruit	: Plus de 42 dB (avec le mesureur de bruit Rohde & Schwarz)
Audio
Niveau de sortie	: -6 dBs, 1 kohm (via le connec- teur SORTIE A/V)
Entrée de micro- phone	: -68 dBs, haute impédance, asymétrique
Capteur	: CCD de 1/2"
Eclairage minimalrequis	: 10 lux (à F/1,4)
Gamage d'éclairage	: 10 - 100.000 lux
Objectif	: F/1,4 - 2,0, f = 9 - 54 mm, zoom électrique 6:1 à deux vitesses avec com- mande de diaphragme auto- matique et position macro, diamètre du filtre 49 mm
Viseur	: Electronique avec tube à rayons cathodiques noir et blanc de 0,6"
Obturator à grande vitesse sélection- nable	: 1/1000 s
Commutation de la température de couleur	: Commutable (3.200 K/4.500 K/ 5.500 K)
Réglage de la balance des blancs	: Automatique/standard prérég lé
Température defonctionnement	: 0°C à 40°C
Humidité defonctionnement	: 35 à 80%
Température destockage	: -20°C à 50°C
Poids	: 1,2 kg (avec le visueur)
Dimensions	: 110(L) × 149(H) × 243(P) mm (avec le visueur)

AA-V5S CHARACTERISTIQUES TECHNIQUES
Alimentation : CA 110 - 240 V~, 50/60 Hz
Consommation : 21 watts
Sortie : CC 14 V==1,1 A (charge)
	CC 9,6 V==1,2 A (VideoMovie)
Système de charge : Courant constant, détention de crête, contrôle par minuterie
Dimensions : 68(L) x 38(H) x 150(P) mm
Poids : Environ 380 g
C-P5U CHARACTERISTIQUES TECHNIQUES
Type : Adaptateur de cassette VHS
Dimensions : 188(L) x 25(H) x 104(P) mm
Poids : 235 g
Accessoire : Pile "R6" x 1

Accessoires fournis:
Adaptateur secteur/chargeur de
batterie	AA-V5 S
Adaptateur de cassette	C-P5U
Cassette video	EC-30
Batterie	BN-V6GU
Coffret de transport	CB-V55U
Cable de cope AV	VC-V896E
Bandoulière
Viseurlectronique
Capuchon d'objectif
Bonnette d'objet
Pile pour le fonctionnement de l'horloge
Pour les accessoires en option, se reporter aux pages 25 et 26.

Les caractéristiques techniques sont pour le mode VN à moins d'indication contraire. Présentes et caractéristiques modifiables sans préavis.

VICTOR COMPANY OF JAPAN, LIMITED
