| Type de produit | Module de contrôle d'entrées/sorties pour piscine |
| Marque | AstralPool |
| Modèle | Fluidra GP4I4O |
| Catégorie | Piscine |
| Dimensions | 93 x 71 x 58 mm |
| Poids | 0,170 kg |
| Alimentation | 85-265 V AC, 47-63 Hz, 4,6 VA max |
| Matériau du boîtier | Plastique UL94-V0 auto-extinguible |
| Indice de protection | IP20 (monté), IP31 (non monté) |
| Nombre d'entrées numériques | 4 (contact sec, opto-isolé) |
| Nombre de sorties relais | 4 |
| Tension nominale sorties | 250 V AC |
| Courant nominal sorties | 5 A AC résistif, 2 A AC inductif, 5 A DC |
| Communication | Modbus RTU RS-485 |
| Adresse esclave par défaut | 26 (0x1A) |
| Compatibilité FluidraConnect | Oui |
| Température de fonctionnement | -20°C à +70°C |
| Humidité de fonctionnement | 5% à 95% (sans condensation) |
| Sécurité | Double isolation, catégorie III - 300V AC / 520V AC |
| Normes | IEC 60664, VDE 0110, UL 94, EN-61010-1, EN 55011, EN61000-4-3, EN61000-4-11, EN61000-6-4, EN61000-4-2, EN61000-6-2, EN61000-6-1, EN61000-6-3, EN61000-4-5 |
| Entretien | Aucun entretien particulier, éviter l'humidité excessive |
| Pièces détachées | Disponibles auprès du service technique agréé |
FOIRE AUX QUESTIONS - Fluidra GP4I4O ASTRALPOOL
Questions des utilisateurs sur Fluidra GP4I4O ASTRALPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Piscine au format PDF gratuitement ! Retrouvez votre notice Fluidra GP4I4O - ASTRALPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Fluidra GP4I4O de la marque ASTRALPOOL.
MODE D'EMPLOI Fluidra GP4I4O ASTRALPOOL
Ceci est le manuel descriptif des entrées et sorties générales du GP4I-4O. Ce manuel est disponible sur le site Web PISCINE ASTRAL: http://www. astralpool. com/pdb/en Le GPIO est pas un bon client et doit être installé par un professional. MATION qualifié

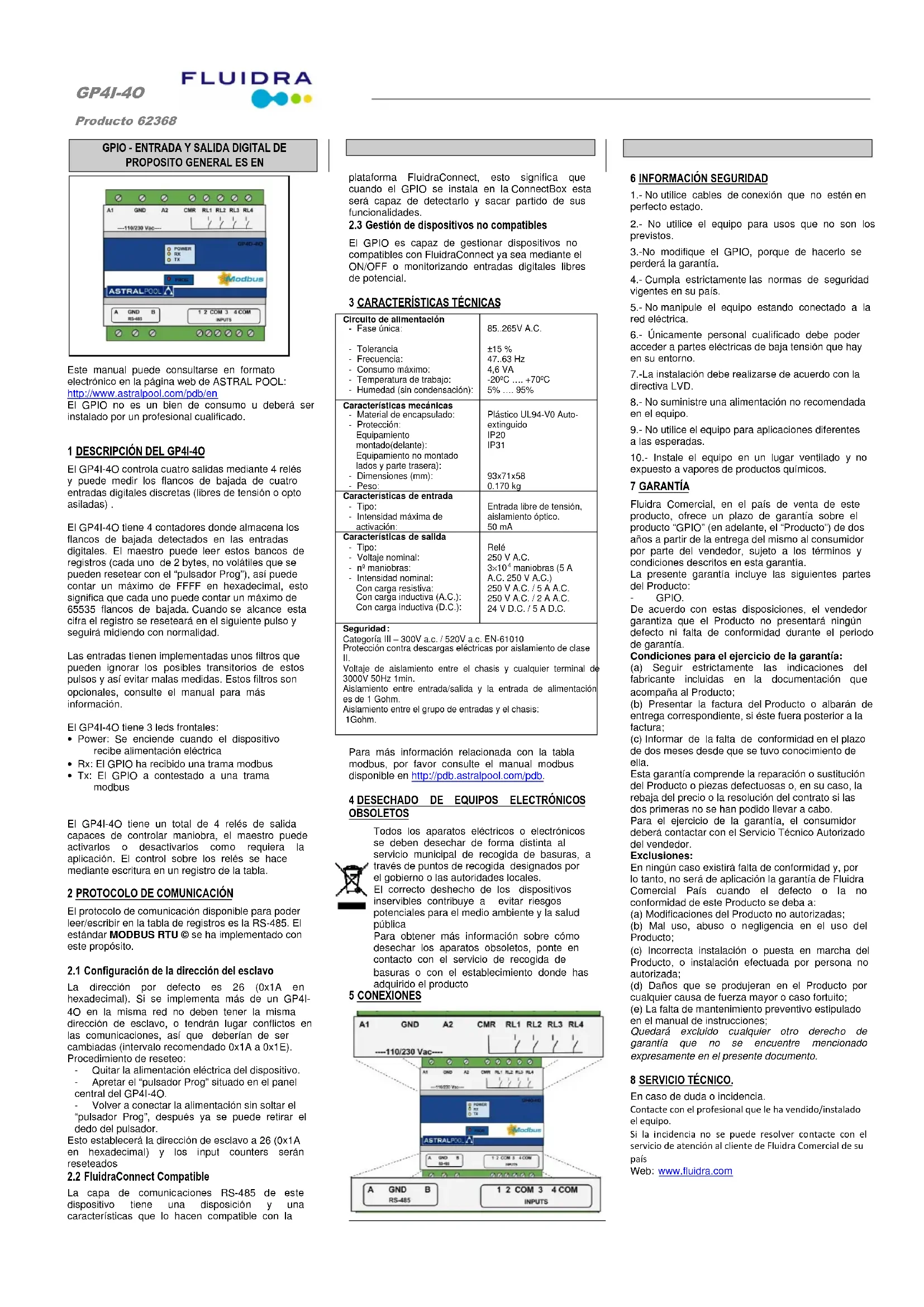

1 Description de la GP4I-4O
Le GPI4I-IO contrôle quatre sorties par relais et peut mesurer quatre entrées (contact sec) pour lire les fronts descendants.
Le GP4I-4O contrôle également un "bouton Prog" permettant la réinitialisation de l'appareil à sa configuration d'usine.
Le GP4I-4O a trois leds frontales:
- Puissance : Active lorsque l'appareil est connecté à l'alimentation électrique.
- Rx: Le GPIO vient de recevoir une trame modbus
- Tx: Le GPIO vient répondre à une trame modbus
Le GP4I-4O dispose d'un total de quatre entrées numériques associées à 4 registres de mémoire. Le composant principal peut lire ces entrées, et chaque registre jusqu'à 16 bits (2 octets non-volatiles qui peuvent être réinitialisées via le bouton Prog), offrant ainsi un maximum de FFFF hexadécimal, cela signifie que chacun peut compter un total de 65535 variations de descente. Quand ce chiffre est atteint, la remise à zéro du registre interne de mémoire sur l'impulsion suivante et le comptage recommence.
Les entrées ont mis en place un filtre temporel qui peut ignorer les possible oscillations transitoires générées par ces impulsions. Ces filtres sont facultatifs et peuvent éviter de mauvaises mesures, consultez le manuel pour plus d'informations.
Le GP4I-4O a un total de sorties de type 4-relais, ces sorties sont régies par le composant principal qui pourra activer ou désactiver comme requis par l'application. Le contrôle relais se fait par écrit dans un emplacement spécifique dans la table de registre.
2 Protocole de communication
Un port de communication RS-485 est disponible pour la lecture / écriture de la table de registre du GP4I-4O. MODBUS RTU © protocole de communication est mis en œuvre à cet effet.
Les fonctions sont disponibles pour la lecture et la réinitialisation des différents mètres, la lecture et l'écriture du relais, vérifier les valeurs du compteur ou la configuration des filtres d'entrée ou le disjoncteur.
2.1 Configuration de l'adresse esclave
L'adresse par défaut est 26 (0x1A en hexadécimal). Si plus d'un GP4I-4O est mis en œuvre dans la même installation, ils ne doivent pas avoir la même adresse esclave, cela pourra engendrer des conflits de communication. Il devra donc être changé (0x1A intervalle recommandé à 0x1E).
La couche de communication RS-485 mise en œuvre sur ce dispositif a une disposition de registre et des caractéristiques spécifiques qui le rendent compatible avec la plate-forme FluidraConnect. En d'autres termes, lorsque le GPIO est connecté à un ConnectBox, toutes ses fonctionnalités seront prises en avantage afin d'assurer sa détection automatiquement.
Le GPIO est capable de gérer les périphériques non compatibles sur FluidraConnect, soit ON / OFF à travers un Relais et des entrées numériques. 3 CARACTERISTIQUES TECHNIQUES
| Circuit d'alimentationMonophasé:- Tolérance de tension- La fréquence:- Consommation maximale:- Température de fonctionnement:Humidité: (sans condensation): | 85..265V A.C.±15 %47..63 Hz4,6 VA-20°C .... +70°C5% .... 95% |
| Caractéristiques mécaniques- Matériau du boîtier:- Protection:équipement monté (avant):Équipement non monté (côtés et couvercle arrière):- Dimensions (mm):- Poids: | Plastic UL94-V0 Self-extinguishingIP20IP3193x71x58 (4 des pas)0.170 kg |
| Caractéristiques d'entrée- Type:- Intensité maximal au démarrage: | Dry contact input, optical isolator50 mA |
| Caractéristiques de sortie- Type:- Tension nominale:- Endurance électrique:- Intensité nominale:Avec charge de resistance:Avec charge inductive (courant alternatif):Avec charge inductive (D.C.): | Relay250 V A.C. 3 × 10^4 operations (5 A A.C. 250 V A.C.)250 V A.C. / 5 A A.C.250 V A.C. / 2 A A.C.24 V D.C. / 5 A D.C. |
| Sécurité:Catégorie III - 300V c.a. / 520V c.a. FR-61010 protection contre les chocs électriques par classe double isolation II.Tension d'isolement entre boîtier et tout terminal: 3000V 50Hz 1min.Isolation entre unité d'entrée / sortie et l'entrée d'alimentation. 1Gohm.L'isolation entre le groupe d'entrée et du boîtier: 1Gohm.Normes:IEC 60664, VDE 0110, UL 94, EN-61010-1, EN 55011, EN61000-4-3, EN61000-4-11, EN61000-6-4, EN61000-4-2, EN61000-6-2, EN61000-6-1, EN61000-6-3, EN61000-4-5 | |
Si vous avez besoin de plus amples renseignements au sujet de la table modbus, s'il vous plaît consulter le manuel de modbus disponible en http://pdb.astralpool.com/pdb.
4 Élimination des equipements electroniques obsolete
Tous les produits électriques et électroniques doivent être éliminés séparément de la collecte des déchets municipaux par le biais des points de collecte désignés par les autorités gouvernementales ou locales.
Il est important de respecter cela afin de prévenir les risques potentiels pour l'environnement et la santé publique.
Pour plus d'informations sur l'élimination de votre ancien appareil, s'il vous plaît contacter le service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.

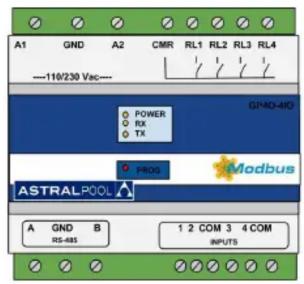

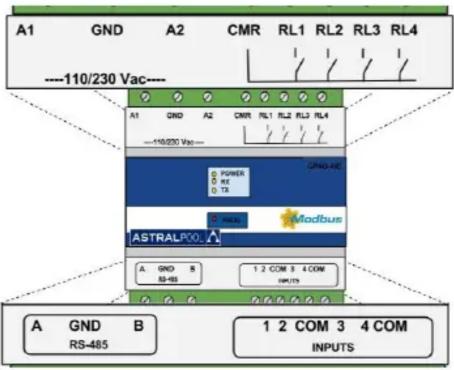

5 Connexions
1. Ne pas utiliser des câbles qui ne sont pas en parfait état. 2. Ne pas utiliser l'équipement à des fins qui ne sont pas attendus. 3. Ne pas modifier le ConnectBox, parce que la garantie sera perdue. 4. Respecter les règles de sécurité de conformité du pays. 5. Ne manipulez pas l'équipement qui est branché sur le secteur. 6. Seul un professionnel qualifié peut accéder à toutes les pièces électriques entourant l'équipement. 7. L'installation doit être faite en accord avec la directive LVD. 8. Ne pas fournir une tension différente de celle recommandée. 9. Ne pas utiliser l'équipement pour autres applications que celle prévue. 10. Installez l'équipement dans un endroit ventilé et non exposé aux vapeurs et/ou produits chimiques.
