ELVOX 433RAD.T - Radio Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de réception radio 433 MHz pour radiocommandes
Marque	Vimar
Modèle	ELVOX 433RAD.T
Alimentation	5 Vcc fournie par la centrale (connecteur CNRX)
Absorption	10 mA
Fréquence	433 MHz
Codage	Code roulant ou fixe Elvox
Mémoire	300 codes radio
Nombre de sorties	2
État des sorties	NON (Normalement Ouvert)
Impédance d’antenne	50 Ω
Sensibilité	-100 dBm
Température de fonctionnement	-20 à +60 °C
Centrales compatibles	SL24.T, SW24.T
Fonctions principales	Réception et enregistrement de radiocommandes, gestion de 2 sorties, programmation par boutons et leds, enregistrement via radio, suppression individuelle ou totale
Entretien et nettoyage	Débrancher l’appareil du réseau avant nettoyage. Ne pas utiliser de solvants
Sécurité	Installation conforme aux normes IEC. Utiliser exclusivement pour automatismes de portails et portes de garage. Débrancher avant intervention
Réparabilité	S’adresser exclusivement à un centre d’assistance technique agréé par le fabricant

FOIRE AUX QUESTIONS - ELVOX 433RAD.T Vimar

Comment enregistrer une radiocommande sur le module ELVOX 433RAD.T ?

Pour enregistrer une radiocommande, appuyez sur P1 jusqu’à ce que la led DL1 clignote lentement. Appuyez ensuite sur P1 pour sélectionner la sortie (0 appui = sortie 1, 1 appui = sortie 2). Puis appuyez sur le bouton de la radiocommande à enregistrer. Les leds DL1 et DL2 s’allument 1 seconde pour confirmer.

Comment supprimer une seule radiocommande ?

Appuyez sur P2 pour entrer en mode suppression : les leds DL1 et DL2 clignotent rapidement. Appuyez sur le bouton de la radiocommande à supprimer. Les leds s’allument 1 seconde pour confirmer la suppression. Répétez pour d’autres radiocommandes.

Comment supprimer toutes les radiocommandes ?

Appuyez simultanément sur P1 et P2 et maintenez enfoncés. Les leds DL1 et DL2 clignotent rapidement, puis s’allument 1 seconde. Relâchez les boutons : toutes les radiocommandes sont effacées. Vous pouvez alors changer le type de codage accepté.

Comment enregistrer une radiocommande via radio sans accès au module ?

Cette fonction est disponible uniquement pour les radiocommandes à code roulant. Positionnez le jumper JP1 selon le type d’enregistrement souhaité. Sur une radiocommande déjà enregistrée, appuyez simultanément sur les touches 1 et 2 : un bip sonore retentit. Ensuite, appuyez sur la touche de cette même radiocommande correspondant à la sortie souhaitée, puis sur la touche de la nouvelle radiocommande à enregistrer. Un bip prolongé confirme l’enregistrement.

Que faire si le module ne répond pas aux radiocommandes ?

Vérifiez d’abord que l’alimentation (5 Vcc) est bien fournie par la centrale. Assurez-vous que l’antenne est correctement branchée sur la borne 50 Ω. Contrôlez que la radiocommande est bien enregistrée et que son code (fixe ou roulant) correspond à celui du module. Si le problème persiste, réinitialisez en supprimant toutes les radiocommandes et ré-enregistrez.

Quelle est la portée maximale du récepteur ?

La portée dépend des conditions environnementales et de l’antenne. Avec une antenne adaptée de 50 Ω, la portée typique est de plusieurs dizaines de mètres en champ libre. Pour optimiser, évitez les obstacles métalliques et les interférences.

Le module peut-il fonctionner avec des radiocommandes d’autres marques ?

Non, le module ELVOX 433RAD.T est conçu pour fonctionner exclusivement avec des radiocommandes Elvox à code fixe ou roulant. Les radiocommandes d’autres marques ne seront pas reconnues.

Comment savoir si une radiocommande est bien enregistrée ?

En mode normal, lorsque vous appuyez sur une touche d’une radiocommande enregistrée, la led correspondant à la sortie (DL1 pour sortie 1, DL2 pour sortie 2) clignote une fois en rouge. Si la radiocommande n’est pas enregistrée, les leds clignotent dans l’ordre DL2 puis DL1.

Quelle est la tension d’alimentation et comment brancher le module ?

Le module se branche directement sur le connecteur CNRX des centrales SL24.T ou SW24.T. L’alimentation est fournie en 5 Vcc par la centrale. Aucune alimentation externe n’est nécessaire.

Le module émet-il un bip ? Que signifie-t-il ?

Oui, le module est équipé d’un avertisseur sonore (BUZ1). En mode d’enregistrement via radio, il émet un bip intermittent pendant les 10 secondes d’activation. Lors de l’enregistrement, le nombre de bips indique la sortie (1 bip = sortie 1, 2 bips = sortie 2). Un bip prolongé confirme la réussite.

MODE D'EMPLOI ELVOX 433RAD.T Vimar

Module de réception à 2 canaux à brancher 12/24 V 433 MHz

1 - Caractéristiques du produit.... 1 2 - Alimentation.... 1 3 - Branchement antenne.... 1 4 - Enregistrement des radiocommandes.... 2 5 - Enregistrement des radiocommandes via radio.... 2 6 - Suppression d'une seule radiocommande.... 3 7 - Suppression de toutes les radiocommandes.... 3 8 - Signalisation des leds en mode de fonctionnement normal.... 3

Recommandations pour l'installateur

Lire attentivement les recommandations données dans ce document car elles fournissent d'importantes indications en matière de sécurité d'installation, d'utilisation et d'entretien.

Après avoir enlevé l'emballage, s'assurer que l'appareil est en bon état. Ne pas laisser les éléments de l'emballage à la portée des enfants car ils représentent une source de danger potentielle. L'installation doit répondre aux normes IEC en vigueur.

Cet appareil doit être utilisé exclusivement pour l'usage auquel il est destiné, c'est-à-dire pour les automatismes pour portails et portes de garage.

Toute autre utilisation doit être considérée comme impropre et donc dangereuse. Le fabricant décline toute responsabilité pour les dommages dérivant d'usages impropres, erronés ou déraisonnables.

Avant toute opération de nettoyage ou d'entretien, débrancher l'appareil du réseau électrique et éteindre l'interrupteur du circuit.

En cas de panne et/ou de dysfonctionnement de l'appareil, couper l'alimentation à l'aide de l'interrupteur et ne pas manipuler ce dernier. Pour toute réparation, s'adresser exclusivement à un centre d'assistance technique agréé par le fabricant. Le non-respect de ces consignes peut compromettre la sécurité de l'appareil.

Tous les appareils de l'installation sont destinés exclusivement à l'usage pour lequel ils ont été conçus.

S'assurer que ce document est toujours présent dans la documentation de l'installation.

Directive 2002/96/ce (DEEE, RAEE).

Le symbole de la poubelle barrée présent sur l'appareil indique que le produit ne peut pas être jeté avec les déchets domestiques à la fin de son cycle de vie, et qu'il devra par conséquent être confié à un centre de collecte sélective pour appareils électriques et électroniques ou au revendeur au moment de l'achat d'un nouvel appareil équivalent.

L'utilisateur est chargé de remettre l'appareil aux structures de collecte appropriées à la fin de son cycle de vie. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent. Pour des informations plus complètes concernant les systèmes de collecte disponibles, s'adresser à l'organisme local chargé de l'élimination des déchets ou au magasin auprès duquel a été effectué l'achat.

Risques liés aux substances considérées comme dangereuses (DEEE).

Conformément à la nouvelle directive DEEE, certaines substances depuis longtemps utilisées dans la fabrication d'appareils électriques et électroniques sont désormais considérées comme nocives pour les personnes et pour l'environnement. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.

Règlement REACH (EU) n° 1907/2006 – art. 33.

Le produit pourrait contenir des traces de plomb.

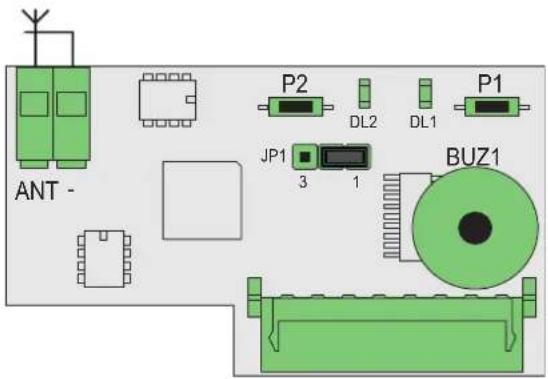

1 - Caractéristiques du produit :

Module de réception radio à brancher 433 MHz pour radiocommandes à codage Elvox, code roulant ou fixe, pour centrales SL24.T et SW24.T, équipé de 2 sorties embarquées, avec boutons et leds de programmation et de diagnostic.

Technical data

Alimentation 5 Vcc (fournie par la centrale avec connecteur à brancher)
Absorption 10 mA
Fréquence 433 MHz
Codage Code roulant ou fixe Elvox
Mémoire 300 codes radio
Nombre sorties 2
État sorties NON
Impédance de l'antenne en entrée 50 Ω
Sensibilité - 100 dBm
Température de fonctionnement -20 à +60 °C
Utilisable sur les centrales SL24.T, SW24.T

ANT - P2 DL2 DL1 P1 JP1 3 1 BUZ1

2 - Alimentation :

Brancher le récepteur au connecteur CNRX des centrales SL24.T et SW24.T.

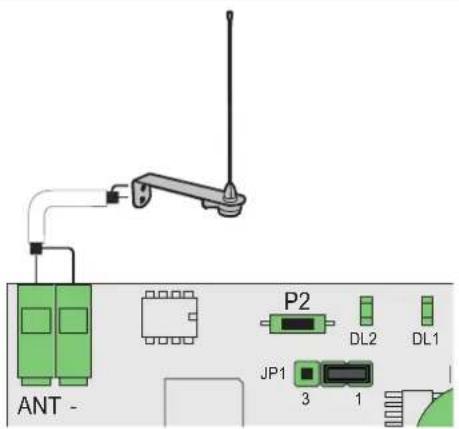

3 - Connexion de l'antenne :

ANT - P2 DL2 DL1 JP1 3 1

4 - Enregistrement des radiocommandes :

Remarque : le module de réception peut enregistrer des radiocommandes à code tournant et à code fixe. La première radiocommande enregistrée détermine le codage accepté par le module de réception. Le module de réception n'accepte pas l'enregistrement d'un code mixte. Pour modifier le codage accepté par le module de réception, supprimer toutes les radiocommandes enregistrées.

Pour enregistrer les radiocommandes, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1	Appuyer sur P1 pour entrer dans la programmation des radiocommandes.		DL1 clignote lentement.	DL1
2	Appuyer sur P1 pour sélectionner la sortie choisie et sur laquelle enregistrer la radiocommande :0 appui > sortie 11 appui > sortie 2		La led qui clignote rapidement signale que la sortie correspondante a été sélectionnée :DL1 > sortie 1DL2 > sortie 2	DLX
3	Appuyer sur le bouton de la radiocommande à enregistrer.		Les leds DL1, DL2 s'allument 1 s pour signaler l'enregistrement réussi.	DL1DL2
4	Répéter la procédure pour enregistrer d'autres touches de radiocommandes.

5 - Enregistrement des radiocommandes via radio :

La fonction d'enregistrement via radio permet d'enregistrer des radiocommandes qui ne font pas partie de la mémoire sans agir directement sur les touches de programmation du module de réception, mais en ayant seulement à disposition la première radiocommande enregistrée ou une radiocommande déjà mémorisée. Cette fonction est disponible seulement pour les radiocommandes à code roulant.

Pour valider/désactiver l'enregistrement via radio des radiocommandes, agir sur le jumper JP1 de la façon suivante :

Position jumper JP1 Type d'enregistrement via radio
	Fonction d'enregistrement via radio non validée
	Enregistrement via radio disponible pour toutes les radiocommandes enregistrées
	Enregistrement via radio disponible uniquement pour la première radiocommande enregistrée

Pour enregistrer les radiocommandes via radio, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1	Appuyer sur la touche 1 et sur la touche 2 d'une radiocommande déjà enregistrée pour lancer la procédure de programmation via radioRemarque : la procédure de programmation via radio reste active 10 s, après quoi, le module de réception quitte automatiquement la programmation		L'avertisseur sonore du module de réception émet un bip intermittent.Remarque : tant que l'avertisseur sonore émet le bip, la programmation via radio est active.
2	Appuyer sur le bouton de la radiocommande déjà enregistrée à copier sur la nouvelle radiocommande L'avertisseur sonore du module de réception signale par des bips à quelle sortie est associée la touche sur laquelle on appuie.		1 bip > sortie 12 bips > sortie 2
3	Appuyer sur le bouton de la radiocommande à enregistrer.		L'avertisseur sonore signale que l'enregistrement est réussi par un bip prolongé.
4	Répéter la procédure pour enregistrer d'autres touches d'autres radiocommandes.		L'avertisseur sonore s'arrête

6 - Suppression d'une seule radiocommande :

Pour supprimer une seule radiocommande, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1	Appuyer sur P2 pour entrer dans le mode de suppression de la radiocommande.		Les leds DL1, DL2 clignotent rapidement.
2	Appuyer sur le bouton de la radiocommande à supprimer.		Les leds DL1, DL2 s'allument 1 s pour signaler la suppression réussie.
3	Répéter la procédure pour supprimer les autres radiocommandes.		Toutes les leds s'éteignent.

Remarque :

La procédure de suppression d'une seule radiocommande supprime toutes les touches de la radiocommande associées au module de réception.

7 - Suppression de toutes les radiocommandes :

Pour supprimer toutes les radiocommandes, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1 Appuyer sur P1 et P2 et garder le doigt dessus.	F	Les leds DL1, DL2 clignotent rapidement.
2 Continuer à garder le doigt sur P1 et P2	P1 + P2	Les leds DL1, DL2 s'allument 1 s.
3 Suppression ok Toutes les leds s'éteignent.

Remarque : il est désormais possible de modifier le codage des radiocommandes accepté par le module de réception.

8 - Signalisation des leds en mode de fonctionnement normal :

Évènement LED Couleur Signalisation
Réception d'un signal radio d'une radiocommande enregistrée sur la sortie CH1-2.	DL1-2 Rouge	1 clignotement
Réception d'un signal radio d'une radiocommande valide, non enregistrée.	DL1-2 Rouge		1 clignotement selon la séquence DL2-DL1
			Plusieurs clignotements en gardant le doigt sur la touche.
