02965.1 - Contrôleur de température Vimar - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 02965.1 Vimar au format PDF.
| Type de produit | Capteur de température filaire |
| Marque | Vimar |
| Modèle | 02965.1 |
| Catégorie | Contrôleur de température (sonde externe) |
| Type de sonde | NTC double isolation, 10K1% |
| Longueur du câble | 3 m |
| Température d'exercice | -40 °C à +120 °C |
| Temps de réponse | K = 10 s dans un liquide V = 2 m/s |
| Résistance à 25 °C | 10 kΩ |
| Résistance d'isolation | 20 MΩ à 500 Vcc |
| Rigidité diélectrique | 4000 Vca |
| Indice de protection | IP67 |
| Diamètre de la capsule | 6 mm |
| Longueur de la capsule | 40 mm |
| Type de câble | SILICONE (9CAVSIL2008) |
| Section du câble | 2 × 0,25 mm² (ø 4,6 mm) |
| Utilisation prévue | Mesure de température ambiante, extérieure ou de refoulement |
| Compatibilité | Articles Vimar : 01465, 01467, 02906, 02911, 02950, 02951, 02952, 02955, 205381953814538, 21511.1, 21512.1, 21554, 21848.1, 21849.1, 21509, 01965 |
| Installation conseillée | À 1,5 m du sol pour ambiante, côté nord pour extérieure, avec puisard pour refoulement |
| Entretien et nettoyage | Aucun entretien spécifique ; nettoyer avec un chiffon sec si nécessaire |
| Sécurité | Respecter les normes d'installation électrique en vigueur |
| Informations générales | Notice disponible en téléchargement gratuit sur notice-facile.com |
FOIRE AUX QUESTIONS - 02965.1 Vimar
Questions des utilisateurs sur 02965.1 Vimar
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice 02965.1 - Vimar et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 02965.1 de la marque Vimar.

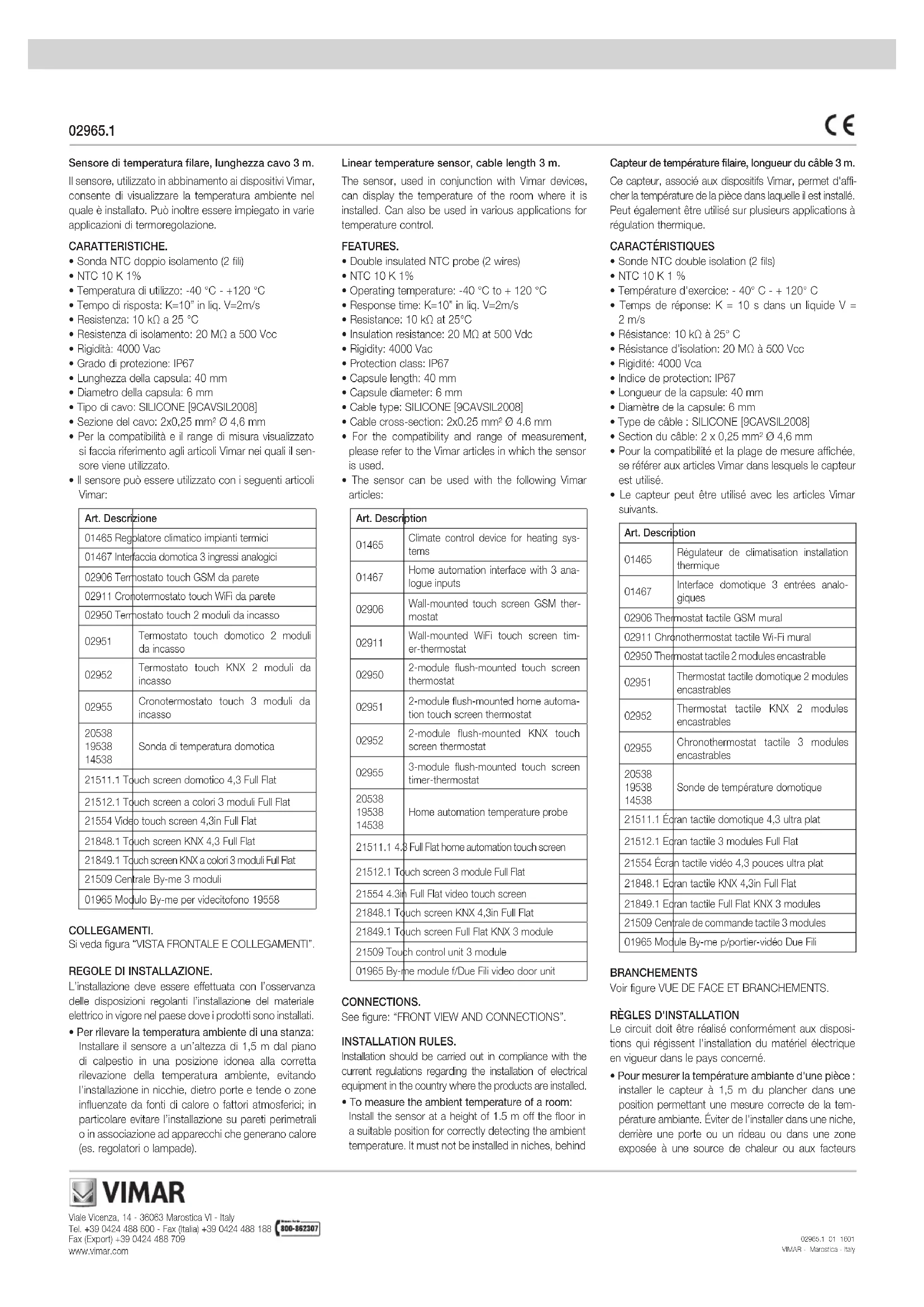

MODE D'EMPLOI 02965.1 Vimar
Capteur de température filaire, longueur du cable 3 m.
Ce capteur, associé aux dispositifs Vimar, permet d'afficher la température de la pierce dans laquelle il est installé. Peut également être utilisé sur plusieurs applications à régulation thermique.
Characteristiques
- Sonde NTC double isolation (2 flies) NTC 10K1%
- Température d'exercice: -40°C + 120°C
- Temps de réponse: K = 10 s dans un liquide V = 2 m/s
- Résistance: 10 kΩ à 25°C
- Résistance d'iso1ation: 20 MΩ à 500 Vcc Rigidite: 4000 Vca
- Indice de protection: IP67 Longueur de la capsule: 40 mm Diametre de la capsule: 6 mm
- Type de cable: SILICONE [9CAVSIL2008] Section du cable: 2 × 0.25 ~mm^2 4.6 ~mm
- Pour la compatibilité et la plage de mesure affichée, se référer aux articles Vimar dans lesquels le capteur est utilisé.
- Le capteur peut être utilisé avec les articles Vimar suivants.
| Art. Description | |
| 01465 | Régulateur de climatisation installation thermique |
| 01467 | Interface domotique 3 entrées analogiques |
| 02906 Thermostat tactile GSM mural | |
| 02911 Chronothermostat tactile Wi-Fi mural | |
| 02950 Thermostat tactile 2 modules encastrable | |
| 02951 | Thermostat tactile domotique 2 modules encastrables |
| 02952 | Thermostat tactile KNX 2 modules encastrables |
| 02955 | Chronothermostat tactile 3 modules encastrables |
| 205381953814538 | Sonde de température domotique |
| 21511.1 Écran tactile domotique 4,3 ultra plat | |
| 21512.1 Écran tactile 3 modules Full Flat | |
| 21554 Écran tactile vidéo 4,3 pouces ultra plat | |
| 21848.1 Écran tactile KNX 4,3in Full Flat | |
| 21849.1 Écran tactile Full Flat KNX 3 modules | |
| 21509 Centrale de commande tactile 3 modules | |
| 01965 Module By-me p/portier-video Due Fili | |
Branchements
Voir figure VUE DE FACE ET BRANCHEMENTS.
Régles d'installation
Le circuit doit être réalisé conformément aux dispositions qui regissant l'installation du matériel électrique en vigueur dans le pays concerné.
- Pour mesurer la température ambiente d'une pièce : installer le capteur à 1,5 m du plancher dans une position permettant une mesure correcte de la température ambiente. Éviter de l'instructor dans une niche, derrière une porte ou un rideau ou dans une zone exposée à une source de chaleur ou aux facteurs
- Per rilevare la temperatura esterna:
atmosphériques. Éviter notamment de l'installer sur un mur extérieur ou de l'associer à des appeareils qui générent de la chaleur (par ex. régulateurs ou lampes).
- Pour mesureur la températe extérieure: installer le capteur à l'extérieur du batiment, cote nord ou nord-ouest/nord-est, à 2,5 m du sol minimum. Le dispositif ne doit pas être exposé à une source de chaleur ni aux rayons du soleil. Éviter notamment de l'instructor pres d'une fenêtre, d'une porte, d'une cheminée ou de l'exposer à des perturbations thermiques directes et aux courants d'air.
- Pour mesurer la température de refoulement: Installer le capteur avec précaution en mettant les conducteurs dans une gaine spéciale pour le laisser à l'écart des cables d'alimentation et des charges telles que pompes, brûleurs, etc. Si deux types d'installation sont possibles - par contact ou à immersion avec puisard - opter de préférence pour l'installation à immersion car elle garantit une mesure plus précise de la température et un meilleur contrôle.
- Installation à immersion avec puisard.
Installer le dispositif a proximé du collecteur de la centrale en immergant le capteur dans leuisard monté sur le conduit de refoulement en aval de la vanne mélangeuse (voir Fig. 1 d'INSTALLATION).
- Installation par contact.
1) Nettoyer à fond le conduit de sorte à assurer un bon contact afin de mesurer correctement la température. 2) Appliquer de la pate thermoconductrice sur le cote de la capsule qui enterra en contact avec le conduit. 3) Fixer le capteur sur le conduit. 4) Isoler la capsule métallique du capteur de l'environnement à l'aide d'un capuchon ou d'une gaine isolante (voir Fig. 2 d'INSTALLATION).
Si la pompe de circulation est installee sur le refoulement, installer le capteur sur le refoulement en aval de la pompe et a 1-1,5 m au moins en aval de la vanne melangeuse. Si la pompe de circulation est installee sur le retour, installer le capteur en aval de la vanne melangeuse.
Les dimensions duuisard doivent etre adaptees a la capsule metallique du capteur de temperatu- re; la capsule doit etre inseree a fond et ne pas rester exosse e a l'air.
