01488 - Moniteur Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur domotique / Appareil de commande pour éclairage
Marque	Vimar
Modèle	01488
Tension nominale d'alimentation réseau	240 V~, 50/60 Hz
Tension nominale d'alimentation BUS TP	29 V
Absorption du bus TP	15 mA
Charges pilotables - Lampes à incandescence	40-200 W
Charges pilotables - Transformateurs électroniques (240 V~)	40-300 VA
Charges pilotables - Lampes CFL (240 V~)	10-200 W (max 10 lampes)
Charges pilotables - LEDs (240 V~)	3-200 W (max 10 lampes)
Distance max entre dispositif et charge	100 m
Température de fonctionnement	-5 °C à +45 °C
Indice de protection	IP20
Bornes de raccordement	L, sortie variateur, bus TP
Nombre de boutons	4 poussoirs configurables (B, C, E, F)
Rétroéclairage	LEDs RGB avec réglage d'intensité et de couleur
Compatibilité des demi-touches	Séries Linea, Eikon, Arkè, Plana – 2 modules
Fonctions principales	Interrupteur On/Off, commande volets, variateur, activation de scénarios
Type de gradation	Leading Edge (LE) / Trailing Edge (TE) sélectionnable
Protections	Surcharge, surtension, thermique
Configuration	Via Automation Gateway (01410-01411) et appli View Pro ; mode Plug&Play préconfiguré
Installation	Par technicien qualifié, conforme aux normes nationales
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou solvants
Pièces détachées et réparabilité	Demi-touches interchangeables ; adaptateur de charge 01873 en option ; pas de pièces réparables par l'utilisateur
Réglementation DEEE	Ne pas jeter avec les déchets ménagers ; déposer en déchèterie ou rapporter au distributeur

FOIRE AUX QUESTIONS - 01488 Vimar

Quelles sont les charges compatibles avec le variateur Vimar 01488 ?

Le variateur supporte les lampes à incandescence (40-200 W), les transformateurs électroniques (40-300 VA en 240 V~), les lampes CFL (10-200 W en 240 V~) et les LEDs (3-200 W en 240 V~). Toutes les charges commandées par une même sortie doivent être identiques et certifiées compatibles variateur par le fabricant.

Comment choisir entre les modes de gradation LE (Leading Edge) et TE (Trailing Edge) ?

Vérifiez le type de variation indiqué sur l'emballage de la lampe : LE (Leading Edge) ou TE (Trailing Edge). Si le type n'est pas spécifié, la lampe peut fonctionner dans les deux modes. Le mode peut être configuré via l'application View Pro ou le bouton de configuration.

Puis-je utiliser le Vimar 01488 en mode Plug&Play sans configuration ?

Oui. En mode Plug&Play, le dispositif est préconfiguré : appui rapide sur B allume, appui long sur B augmente, appui rapide sur C éteint, appui long sur C diminue, etc. Les LEDs s'allument 3 secondes lors de l'appui. Attention : en mode Plug&Play, la sortie ne gère pas les charges RGB.

Comment personnaliser la couleur des LEDs rétroéclairées ?

En mode Plug&Play : appuyez simultanément sur E et F jusqu'à ce que les LEDs s'allument, puis appuyez brièvement sur E ou F pour changer de couleur. Pour sauvegarder, maintenez E ou F enfoncé. En système By-me Plus, utilisez l'application View Pro.

Que faire si les LEDs des boutons B et C clignotent ?

Un clignotement d'une LED indique une alarme : si B et C clignotent ensemble, l'alimentation électrique de la sortie est absente. Si seule la LED C clignote, la protection thermique est enclenchée : vérifiez la charge et les connexions, puis attendez le refroidissement avant de réutiliser.

Quelle est la distance maximale entre le variateur et la charge ?

La distance maximale entre le dispositif 01488 et la charge est de 100 mètres.

Le variateur est-il compatible avec le système By-me Plus et les centrales 21509 ?

Le dispositif est compatible avec le système By-me Plus via l'Automation Gateway 01410-01411 et l'application View Pro. Il est incompatible avec les centrales 21509 et EasyTool Professional.

Puis-je raccorder des lampes RGB directement au variateur ?

Oui, mais uniquement via l'adaptateur de charge 01873 connecté en parallèle. Les lampes RGB 02663 sont supportées (10 lampes max). En mode Plug&Play, la sortie ne gère pas les charges RGB ; une configuration système est nécessaire.

Quelle est la procédure de configuration via le bouton A ?

Retirez la demi-touche pour accéder au bouton de configuration A. Appuyez sur A pendant 3 secondes pour sélectionner le bloc fonctionnel du variateur. Pour sélectionner un bouton, appuyez brièvement sur A puis sur la touche concernée (B, C, E, F). La configuration débute lorsque la LED rouge D s'allume et se termine lorsqu'elle s'éteint.

Que faire en cas de surcharge ou de court-circuit ?

Le variateur est protégé contre les surcharges, surtensions et arcs électriques. En cas de problème, vérifiez le circuit et la charge. Si la protection thermique s'enclenche, attendez le refroidissement. Ne dépassez jamais la puissance nominale indiquée dans la notice.

MODE D'EMPLOI 01488 Vimar

Appareil de commande pour domotique à quatre poussoirs et variateur 240 V\~ 50/60Hz Hz à coupure de phase, pour lampes à incandescence 40-200 W, transformateurs électroniques 40-300 VA à 240 V\~, 20-150 VA à 120 V\~, lampes CFL 10-200 W à 240 V\~, 5-100 W à 120 V\~, leds 3-200 W à 240 V\~, 3-100 W à 120 V\~, localisation dans l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec des demi-touches interchangeables à 1 ou 2 modules Linera, Eikon, Arkè ou Plana – 2 modules.

Le dispositif contrôle directement la charge. À utiliser comme bouton double ou simple, selon la touche choisie; les boutons peuvent également être configurés librement en ce qui concerne l'activation du variateur et il est possible d'appuyer aussi bien sur leur partie supérieure que sur leur partie inférieure. Tous les cache-touches des séries Linea, Eikon et Arké, dans les versions présentées dans le catalogue ou dans les versions personnalisées, disposent de symboles rétroéclairés avec des leds RGB dont la couleur peut être personnalisée.

IMPORTANT: Toutes les lampes commandées par une seule sortie doivent être identiques. Toutes les charges commandées doivent être certifiées COMPATIBLES VARIATEUR par le fabricant. Vérifier le type de variation compatible sur l'emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Si le type n'est pas indiqué, la lampe peut fonctionner selon les deux modalités et selon le choix de l'installateur. Choisir le type de variation qui garantisse le meilleur fonctionnement de la lampe.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

Caractéristiques

• Tension nominale d'alimentation BUS TP : 29 V - Tension nominale d'alimentation réseau : 240 V\~, 50 Hz/60 Hz • Absorption du bus TP : 15 mA - Touches à associer : double ou 1 simple - Bornes : L, sortie variateur, bus TP - Sortie protégée contre la surcharge et la surtension • Distance dispositif et charge maxi 100 m - Température de fonctionnement -5 °C +45 °C (d'intérieur) - Indice de protection IP20 - Configurer le dispositif 30488-01488 avec l'Automation Gateway 01410-01411 et la App View Pro. - Incompatible avec les centrales 21509 et EasyTool Professional.

CHARGES PILOTABLES.

Charges pilotables L E TE
	40 - 200 W 40 - 200 W
	10 - 100 W (max 5 lampes) 10 -	200 W (max 10 lampes)
	5 - 100 W (max 5 lampes) 10 -	200 W (max 10 lampes)
	40 - 200 VA(max 3 transformateurs type [IMAGE])	40 - 200 VA(max 5 transformateurs type [IMAGE])

- Charges pilotables avec adaptateur de charge 01873 connecté en parallèle :

Charges pilotables LE TE
Alimentations 01874-01875	10 alimentations maxi Non applicable
Lampes 02662	10 lampes maxi Non applicable

- Charges RGB pilotables avec adaptateur de charge 01873 connecté en parallèle

Lampes RGB 02663

10 lampes maxi

Plug&Play.

ATTENTION : Pour la modalité plug&play, le système ne devra présenter que des dispositifs plug&play et non pas des dispositifs configurés pour le système By-me Plus. Pour le fonctionnement en mode Plug&Play, installer uniquement les demi-touches de 1 module sur le dispositif.

En l'absence de configuration, le dispositif est déjà préconfiguré de la façon suivante :

• appuyer rapidement sur B pour allumer la charge;
• appuyer sur B en gardant le doigt dessus pour augmenter la valeur;
• appuyer rapidement sur C pour éteindre la charge;
• appuyer sur C en gardant le doigt dessus pour diminuer la valeur;
• appuyer sur F pour envoyer sur le bus un scénario de « OFF éclairage »;
• appuyer sur E pour envoyer sur le bus un scénario de « OFF éclairage et DOWN stores ».

Les leds restent allumées 3 secondes lorsque l'on appuie sur les boutons.

Important : en mode plug&play, la sortie ne gère pas la charge RGB

MODALITÉ Plug&Play.

• Activation de la procédure : appuyer simultanément sur les boutons E et F et garder le doigt dessus; les leds s'allument de la couleur qui a été choisie.
• Sélection de la couleur : appuyer rapidement sur le bouton E ou F pour afficher la couleur suivante.
• Sauvegarder la couleur et quitter la procédure : appuyer et garder le doigt sur le bouton F ou E.
• Quitter la procédure sans sauvegarder la couleur : après un délais d'attente de 5 s.

Système by-me plus.

- La couleur est définie par l'appli à travers les menus correspondants.

Signalisations des leds

• Lorsqu'une des leds des boutons B et C clignote, elle signale une alarme.
• Si les deux leds de B et C clignotent, l'alimentation électrique est absente sur la sortie.
• La led C clignote pour indiquer l'enclenchement de la protection thermique du dispositif. Vérifier les connexions de la charge correspondante; vérifier également si elle est excessive ou si elle n'est pas adaptée.
• Pour désactiver l'alarme, appuyer rapidement sur le bouton B ou C (allumage/extinction du variateur correspondant). Si les leds continuent de clignoter, attendre que la protection ait refroidi pour relancer la commande.

Fonctionnement

Dispositif domotique avec fonction actuateur de variateur.

- Fonctions pouvant être réalisées avec les touches :

• interrupteur On/Off
• commande pour volets
• commande pour variateur
• activation de scénarios

- Fonctions pouvant être réalisées avec le variateur :

• allumage, extinction et réglage
• mode Flash Start pour lampes CFL
• fonction « rampe »
• retard de désactivation et fonction « pré avertissement »
• coupure de phase : LE/TE

- Fonctions pouvant être réalisées avec le variateur avec charges dédiées RGB :

• allumage, extinction et réglage
• changement de couleur absolue
• fonctionnement fading show

Configuration.

Pour les opérations de configuration, consulter le manuel du système By-me Plus. Il est conseillé de configurer le dispositif lorsque la charge est éteinte.

Procéder à la configuration avec le dispositif sans touche pour pouvoir appuyer sur le bouton de configuration A.

• Blocs fonctionnels : 7 (4 boutons, 2 va-et-vient et 1 actuateur variateur)
• Sélection du bloc fonctionnel pendant la configuration :

- appuyer sur le bouton A et attendre 3 s pour sélectionner le bloc fonctionnel du variateur;

- appuyer à nouveau sur le bouton A puis sur la touche choisie (B, C, E, F) pour sélectionner le bloc fonctionnel bouton ou va-et-vient correspondant.

La configuration commence lorsque la led rouge D s'allume et se termine lorsqu'elle s'éteint.

Consignes d'installation

• Le circuit doit être réalisé par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Toutes les lampes branchées doivent être identiques. Il n'est pas possible de commander simultanément des lampes à leds blanches et à leds RGB à partir d'un même appareil.
• Ne convient pas à la commande de moteurs (par ex. agitateurs d'air, aspirateurs).
• S'assurer de ne jamais dépasser la puissance nominale.
• En cas d'installation de 2 variateurs dans le même boîtier, les charges pilotables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale pilotable d'un seul dispositif.
• Les surcharges, les arcs électriques et les courts-circuits compromettent irrémédiablement le variateur. Avant l'installation, vérifier attentivement le circuit afin d'éliminer les problèmes cités ci-dessus.
• Le variateur est dépourvu de coupure mécanique sur le circuit principal et n'assure pas l'isolation galvanique du dispositif. Le circuit côté charge doit être considéré comme étant toujours sous tension.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

VUE AVANT ET ARRIÈRE

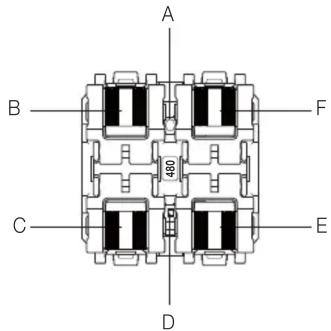

A : Bouton de configuration B : Bouton 1 C : Bouton 2 D : Led ET Bouton 3 F : Bouton 4

L, sortie variateur

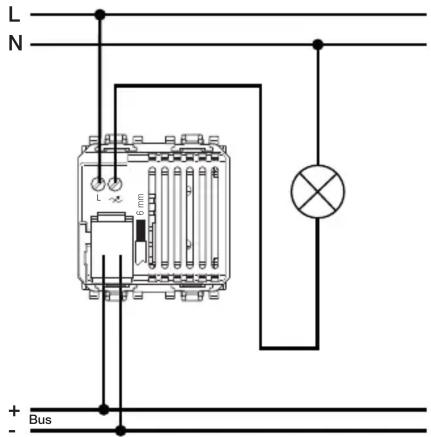

BRANCHEMENTS Branchement à la charge

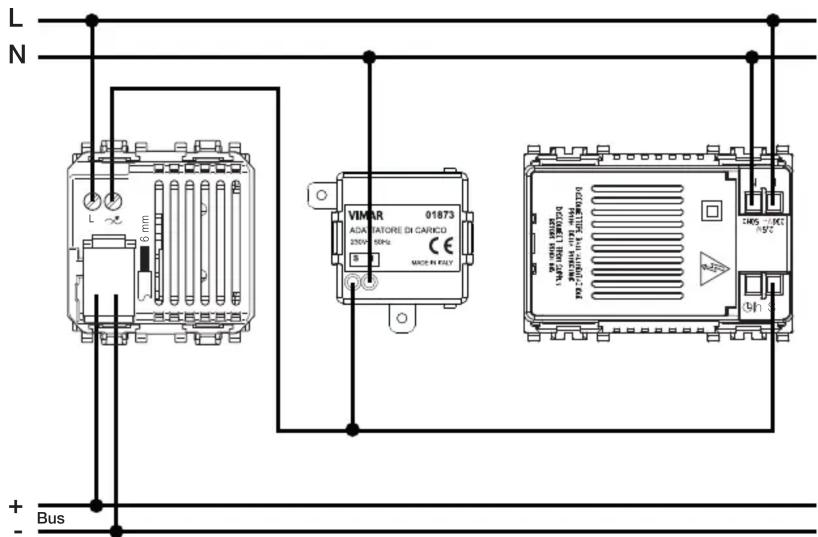

Branchement à 01873 et lampe 02663

DEEE - Informations destinées aux utilisateurs Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonne, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400 m² retirent les produits électroniques arrivés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimensions de l'appareil ne dépassent pas 25 cm. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.
