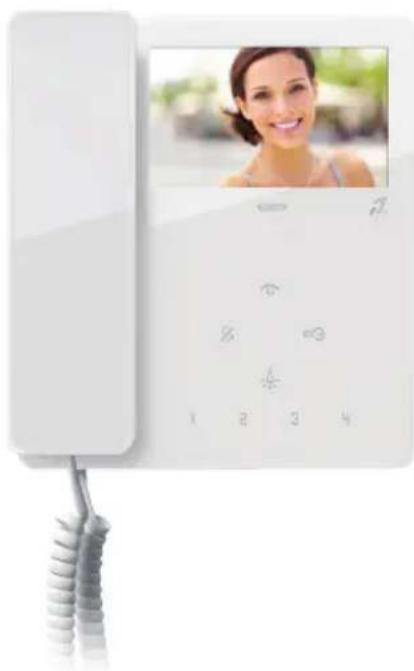

Type de produit	Moniteur (portier vidéo)
Marque	Vimar
Modèle	ELVOX 7549
Système	Due Fili Plus
Écran	LCD 4,3 pouces, 16/9, résolution 480 × 272 pixels
Combiné	Oui
Haut-parleur	Oui (pour signal d'appel)
Alimentation	Via bus Due Fili Plus
Fonctions principales	Réponse aux appels, ouverture de gâche, appels intercommunicants, auto-allumage, réglages audio/vidéo, fonction Alerte
Réglages	Volume, luminosité de l'image, contraste, zoom (pan/zoom sur 7549)
Sonneries	10 mélodies sélectionnables (extérieur, intercommunicant, palier)
Touches tactiles	Capacitives (programmables)
Nettoyage	Chiffon doux, ne pas verser d'eau, pas de produits chimiques
Sécurité	Ne pas ouvrir ni modifier; confier à un technicien qualifié
Compatibilité	Adapté aux porteurs de prothèses auditives (fonction audiofréquence)
Logiciel de configuration	SaveProg (pour PC, configuration avancée)
Mise à jour firmware	Via USB et logiciel WinBoot

FOIRE AUX QUESTIONS - ELVOX 7549 Vimar

Comment répondre à un appel depuis un poste extérieur ?

Lors d'un appel, l'écran affiche l'image et la touche clignote. Soulevez le combiné pour répondre. Vous pouvez ouvrir la gâche avec la touche dédiée ou effectuer d'autres actions programmées. Raccrochez pour terminer la communication.

Comment régler le volume de la sonnerie ?

En état de veille et combiné raccroché, appuyez sur la touche pendant plus de 2 secondes. Relâchez, puis utilisez les touches + et - pour ajuster le volume (10 niveaux). Appuyez sur pour mémoriser ou attendez 15 secondes.

Comment changer la sonnerie d'appel extérieur ?

Pour le modèle 7549, appuyez sur la touche 1 (extérieur) pendant plus de 2 secondes. La LED clignote. Appuyez plusieurs fois sur la même touche pour parcourir les 10 mélodies. Appuyez sur pour valider ou attendez 15 secondes.

Comment programmer l'identifiant ID primaire ?

Installez et connectez le moniteur au bus. Soulevez le combiné, appuyez 6 secondes sur la touche jusqu'à la tonalité. Relâchez. Dans les 30 secondes, appuyez sur le poste extérieur maître souhaité. Un double bip confirme l'association.

Comment effectuer un appel intercommunicant ?

Soulevez le combiné. Appuyez sur la touche préprogrammée (1, 2 ou 3 pour 7549) pour appeler un autre poste intérieur. Une tonalité retentit. Lorsque l'autre répond, la communication s'établit. Raccrochez pour terminer.

Comment utiliser la fonction Alerte ?

Connectez un poussoir aux bornes FP-M et configurez via SaveProg. Appuyez sur le poussoir pour envoyer une alerte au standard. Le moniteur clignote ou émet un bip selon la configuration. Le standard confirme par un double bip et une icône rouge.

Comment nettoyer le moniteur ?

Utilisez un chiffon doux et sec. Ne versez jamais d'eau ni de produits chimiques. Activez la procédure de nettoyage en effleurant le clavier à main ouverte : les LEDs clignotent et les touches sont verrouillées 5 secondes. Nettoyez pendant ce temps.

Comment réinitialiser les paramètres d'usine ?

Soulevez le combiné. Appuyez 6 secondes sur la touche jusqu'à la tonalité, maintenez 2 secondes supplémentaires, relâchez, puis appuyez à nouveau 2 secondes. Relâchez et appuyez pour confirmer. Trois tonalités confirment la réinitialisation.

Comment connecter le moniteur à un PC ?

Déconnectez le moniteur du bus Due Fili Plus. Connectez-le à l'ordinateur via USB. Lancez le logiciel WinBoot dans les 30 secondes pour mettre à jour le firmware ou utilisez SaveProg pour la configuration avancée.

Que faire si l'écran reste noir lors d'un appel ?

Vérifiez que le poste extérieur est bien un modèle vidéo. Si le signal vidéo est absent, l'écran devient bleu. Assurez-vous que l'ID est correctement programmé et que le câblage est intact. Consultez la notice ou un technicien.

MODE D'EMPLOI ELVOX 7549 Vimar

Manuel d'utilisation et de configuration

TAB

7549-7548

Portier-vídeo TAB 4,3 pouces avec combiné Due Fili Plus

Sommaire

Informations générales 4

Description 4

Recommandations et conseils 4

Touches et LEDs d'état 5

Led d'etat 6

Fonctionnement 7

Premier allumage 8

Programmation de l'identifiant ID primaire 8

• Modalité de programmation simplifiée 8 - Modalité de programmation standard 12

Fonctions 17

Répondre à un appel depuis un poste extérieur 18

Répondre à un appel depuis un poste intérieur ou le standard de conciergerie 21

Réglages audio/vidéo 23

Réglage du volume et de la luminosité de l'image 23

Réglage pan/zoom 25

Appeler un poste extérieur (Auto-allumage) 27 Appeler un poste intérieur (intercommunicant) ou le standard de conciergerie 29 Fonction Alerte 31

Configurationsutilisateur32

Sélection des sonneries d'appl (pour portier-vídeo 7549) 33 Sélection des sonneries d'appl (pour portier-vídeo 7548) 34 Réglage du volume de la sonnerie 35 Exclusion sonnerie 36 Nettoyage dispositif 37 Configuration installateur 38

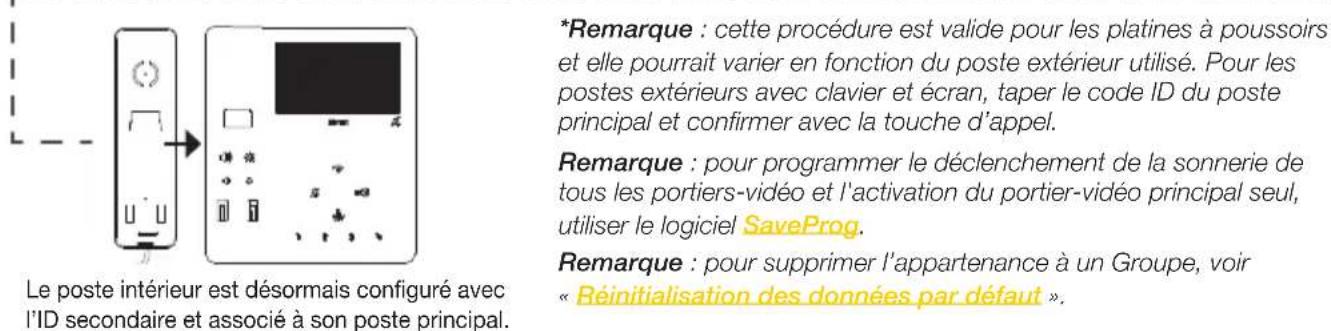

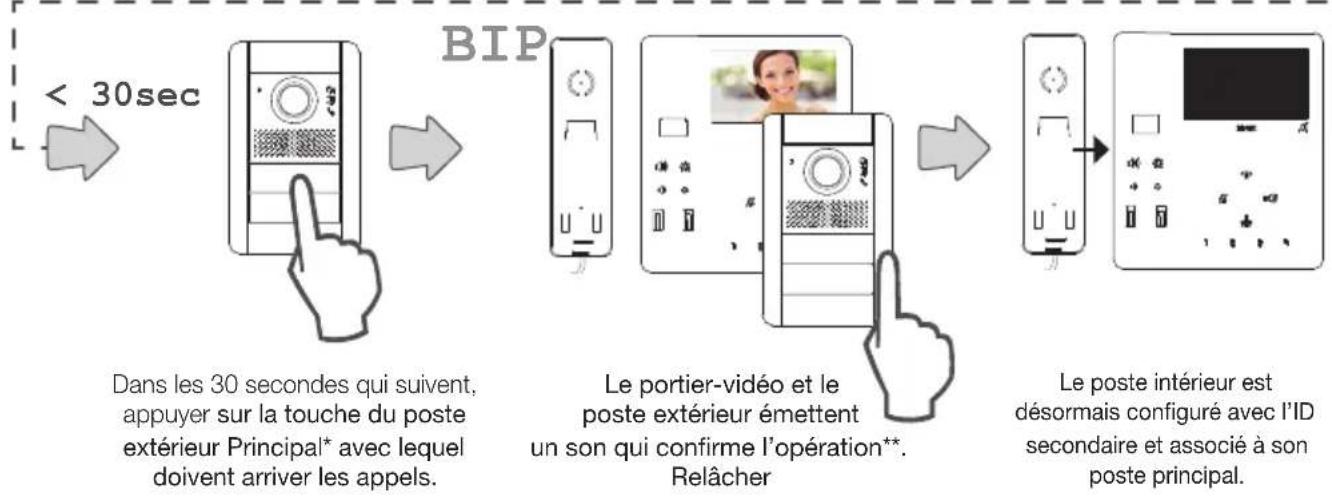

Programmation de l'identifiant ID secondaire

-Modalité de programmation simplifiée 40 -Modalité de programmation standard 41

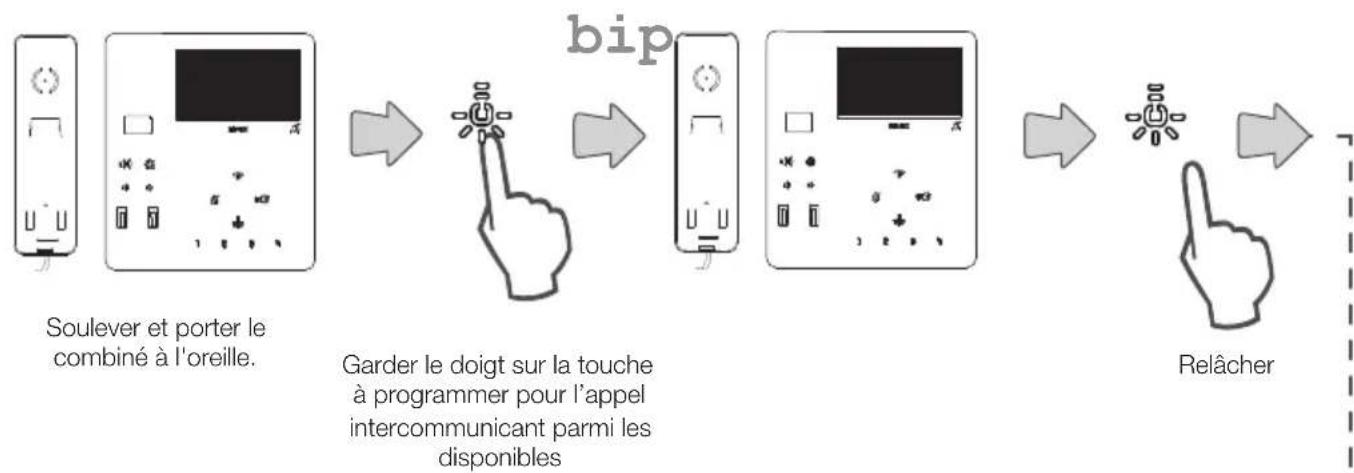

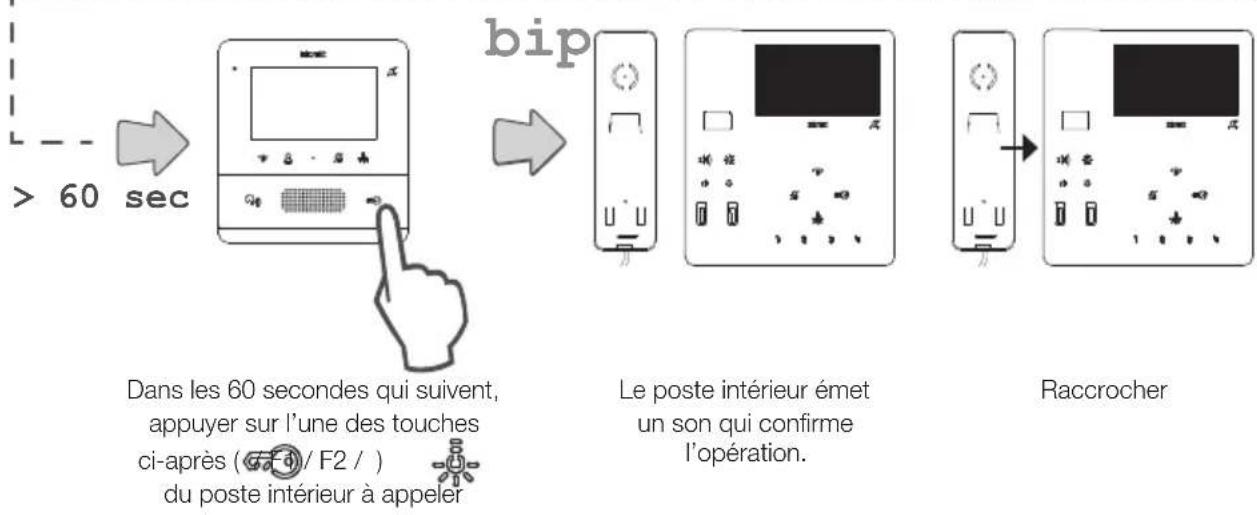

Programmation des touches pour les appels intercommunicants

-Modalité de programmation simplifiée 42 -Modalité de programmation standard 43

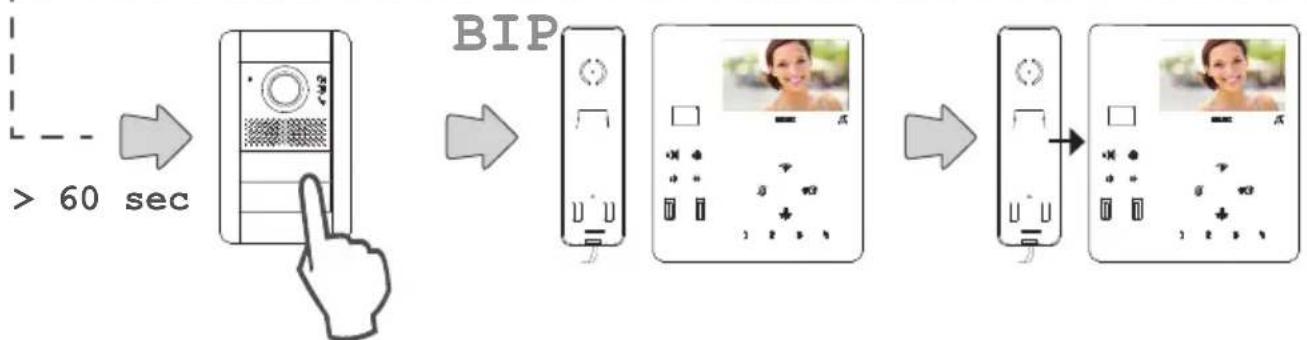

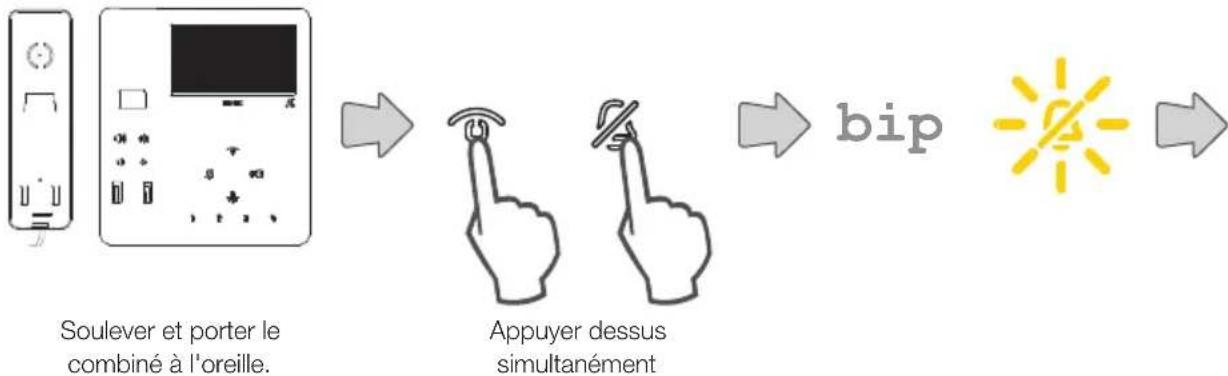

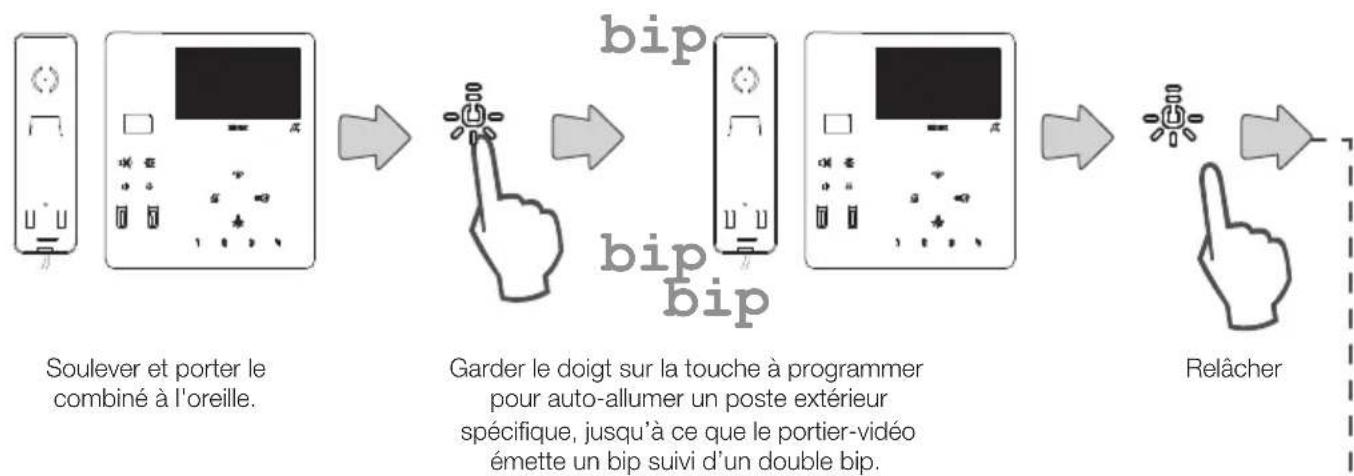

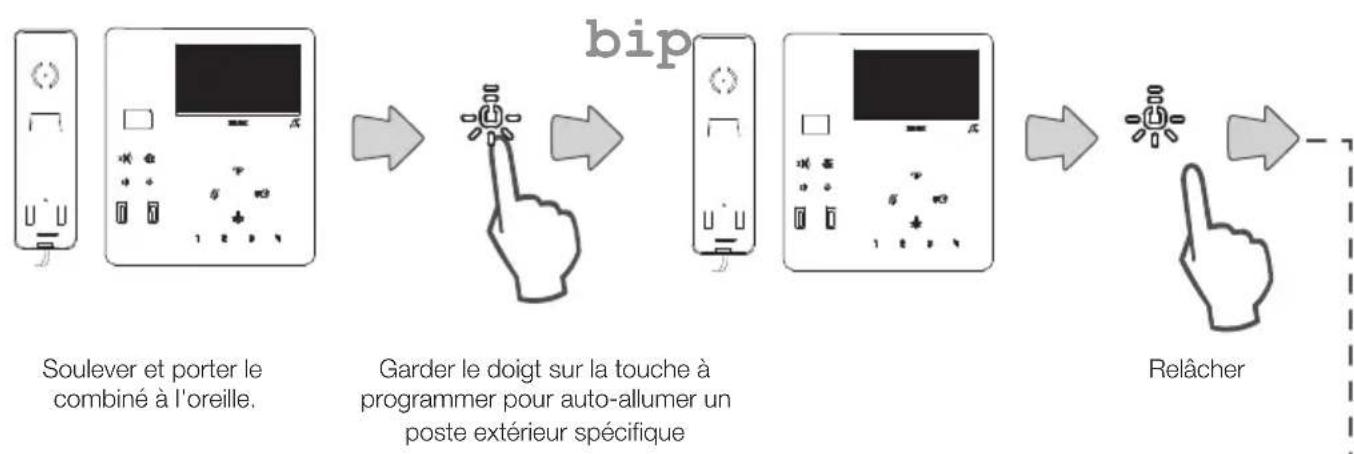

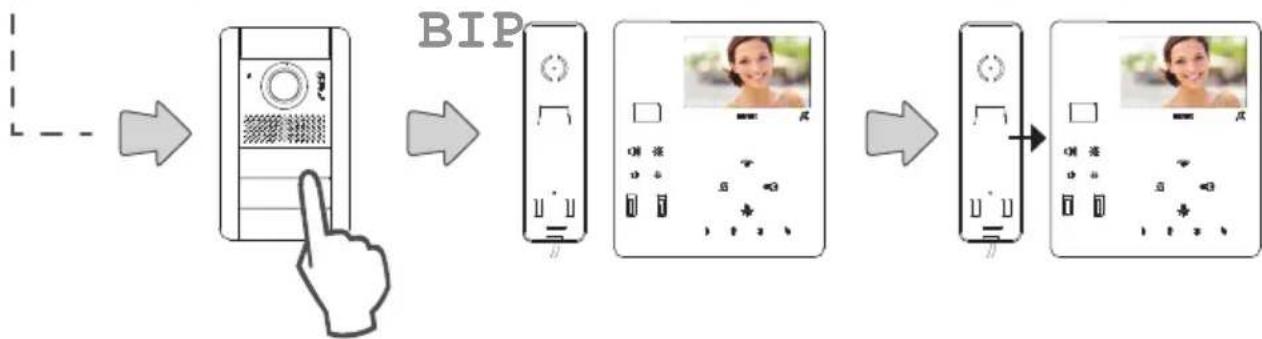

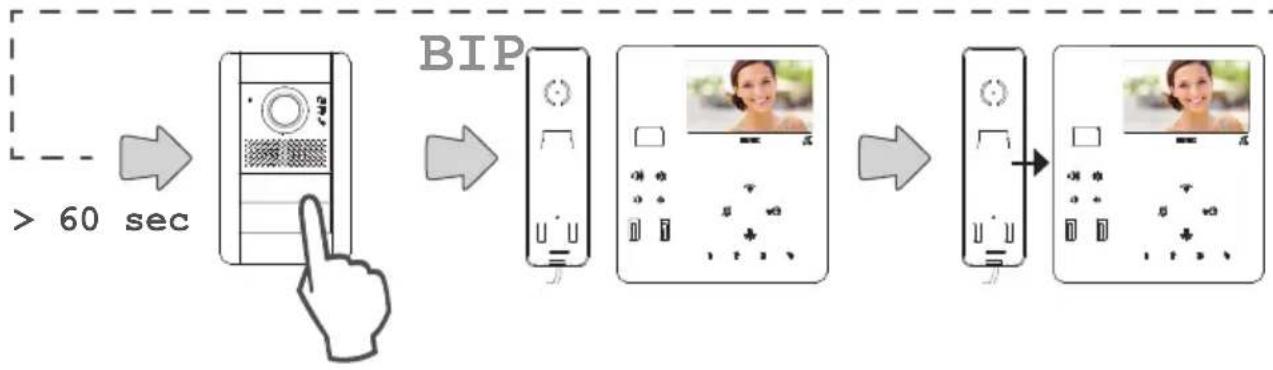

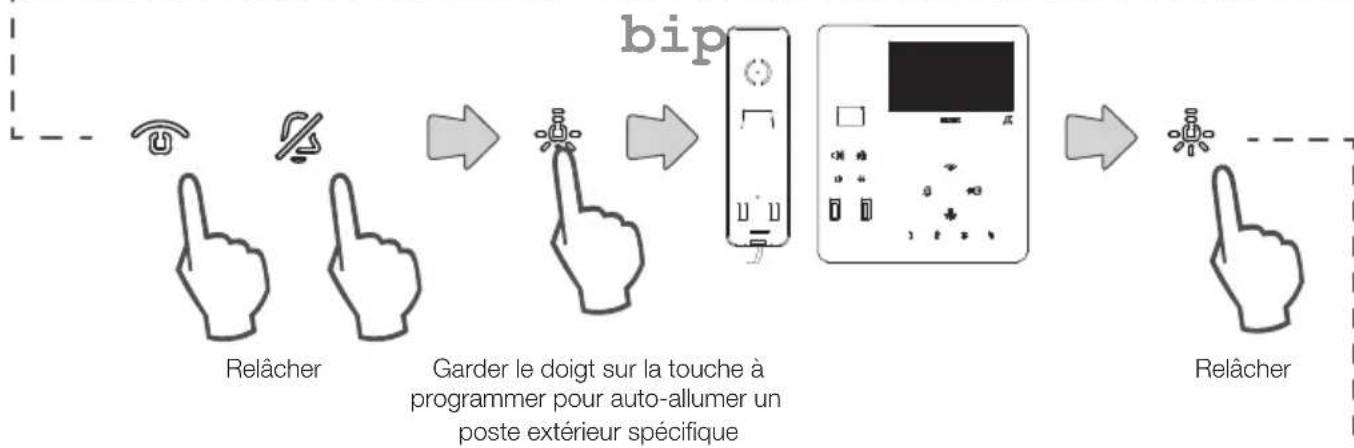

Programmation de la touche d'auto-allumage vers un poste extérieur spécifique

-Modalité de programmation simplifiée 44 -Modalité de programmation standard 45

Programmation de la touche d'auto-allumage vers un poste extérieur spécifique

-Modalité de programmation simplifiée 46

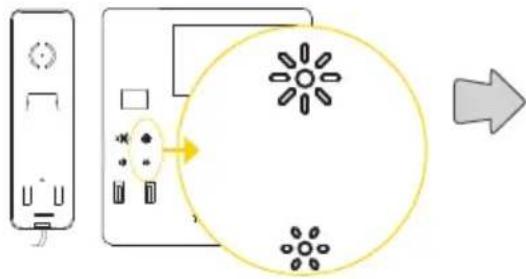

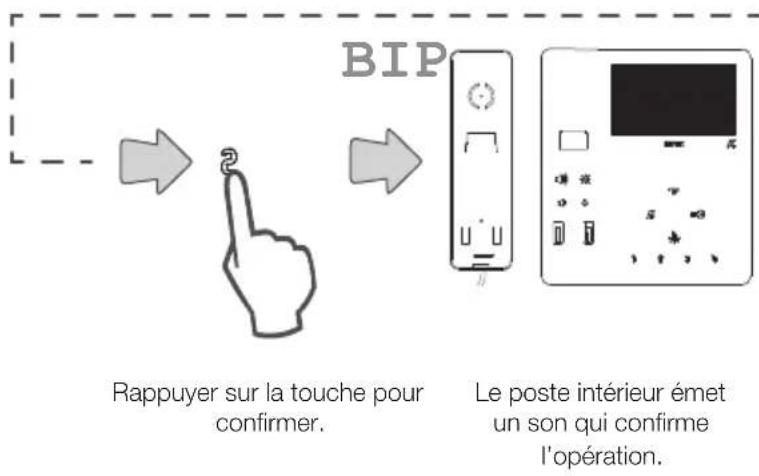

Programmation des niveaux de contraste et de luminosité de l'écran (signal vidéo) 47

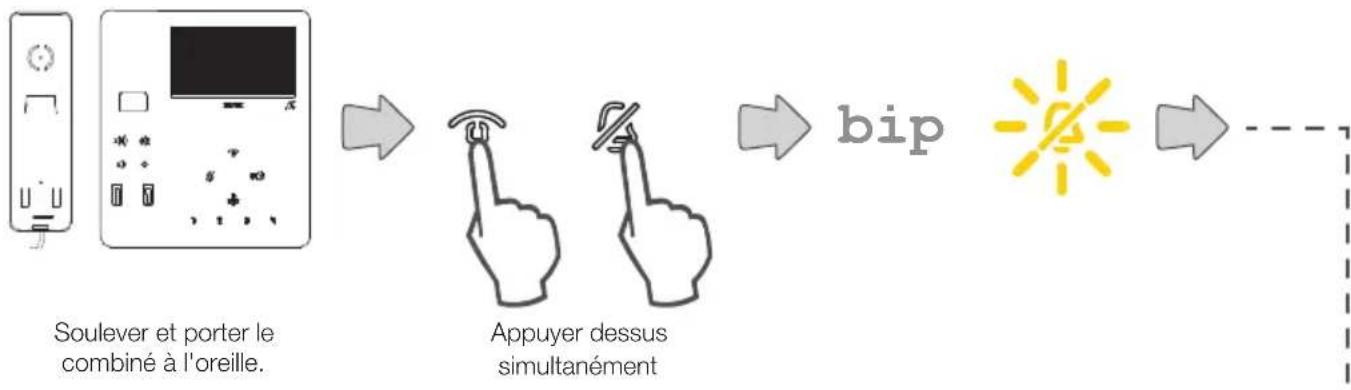

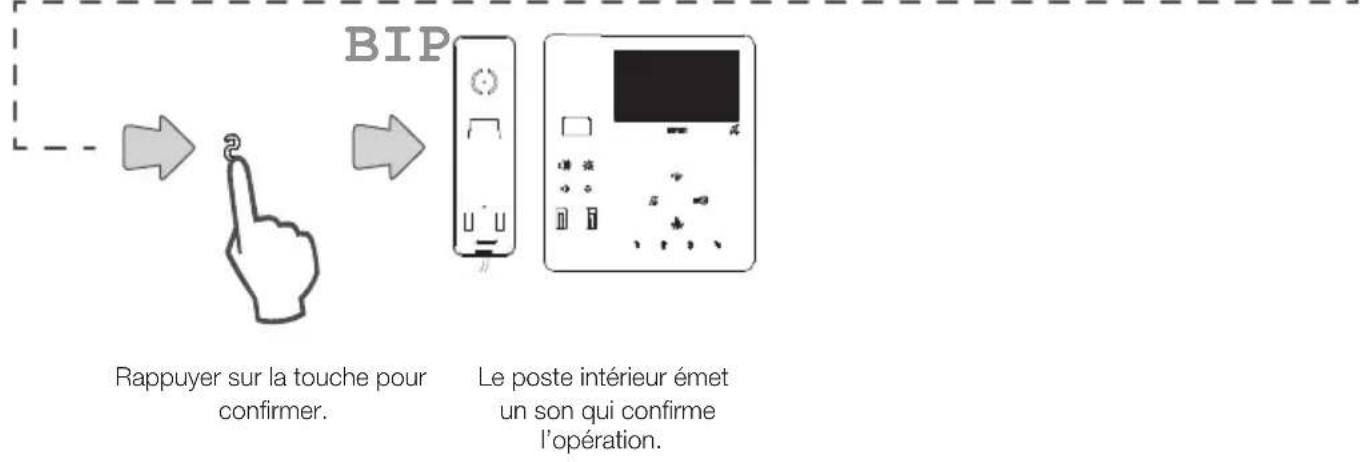

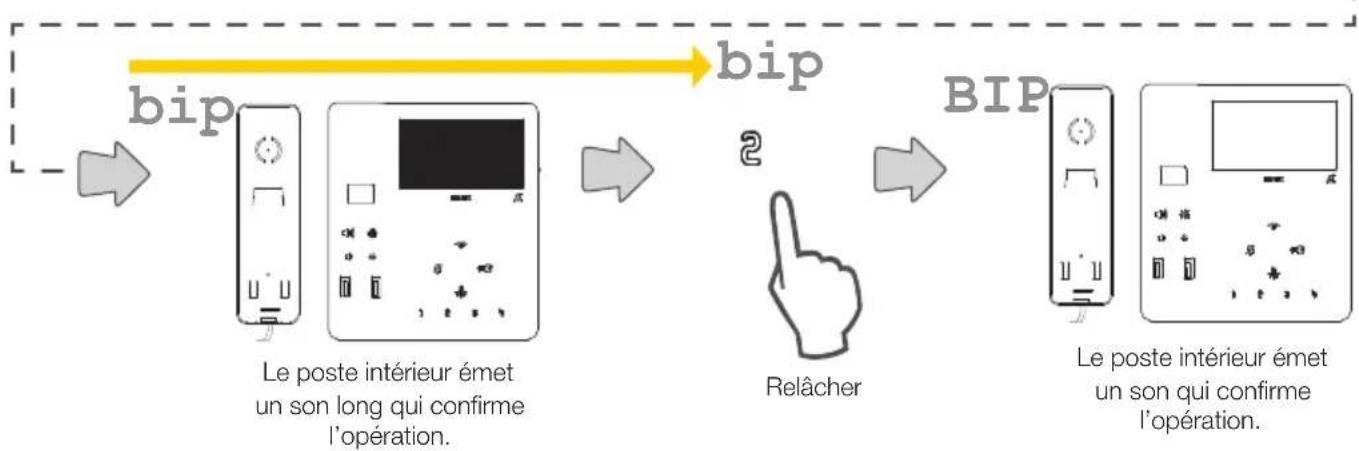

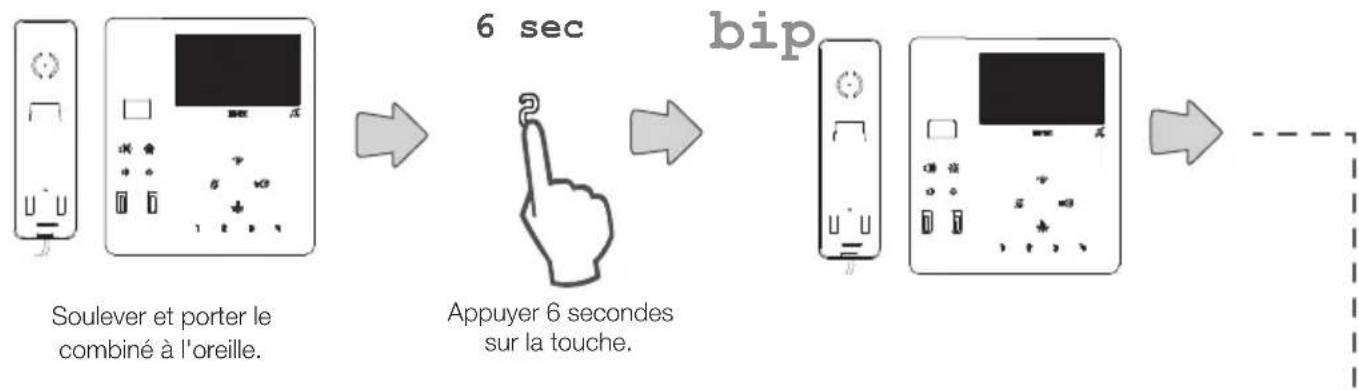

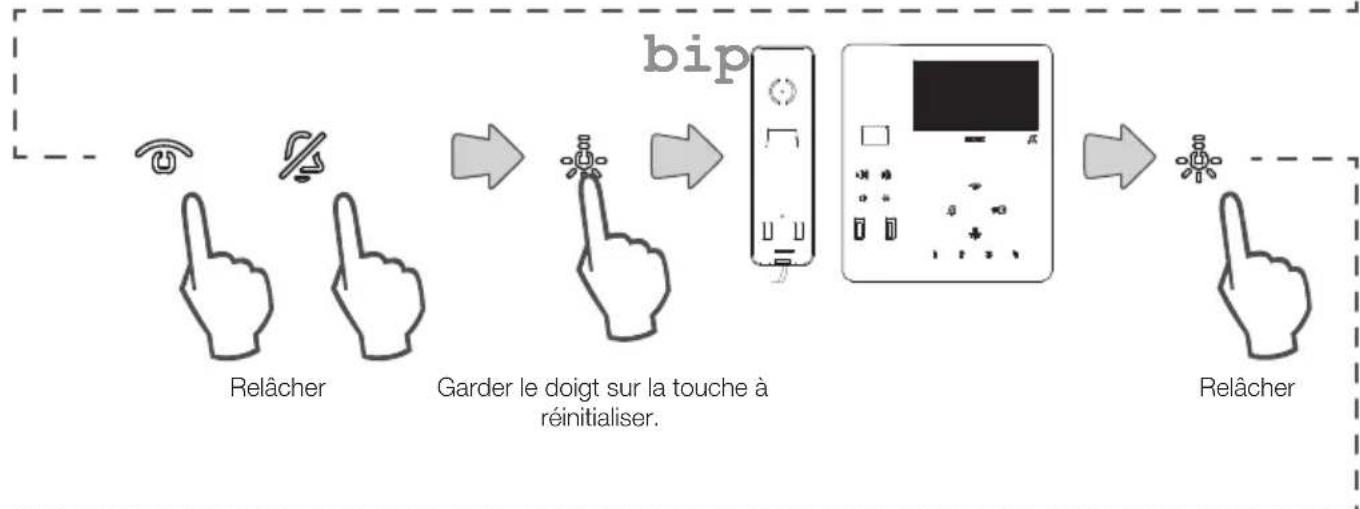

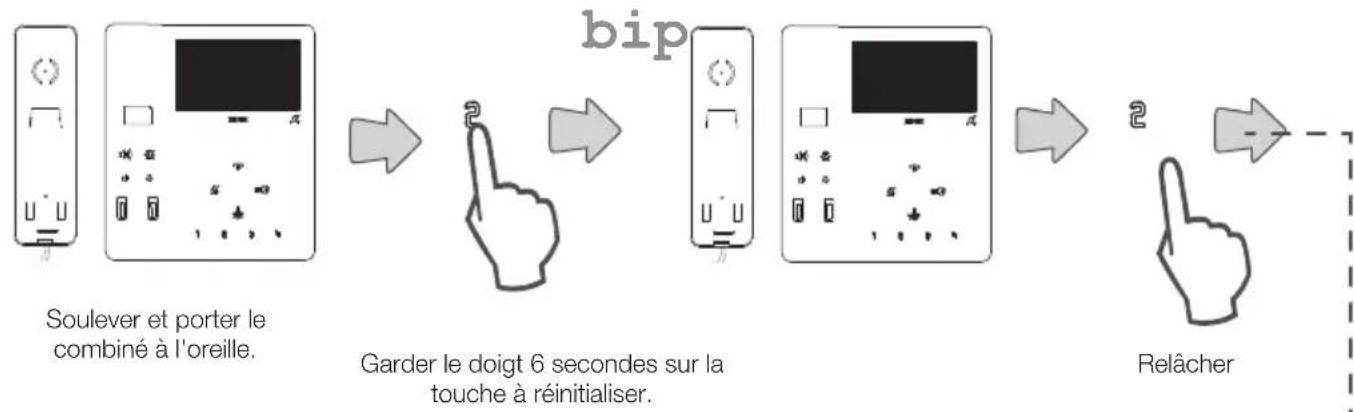

Réinitialisation de la programmation par défaut pour chaque touche

-Modalité de programmation simplifiée 48 - 49 -Modalité de programmation standard 50

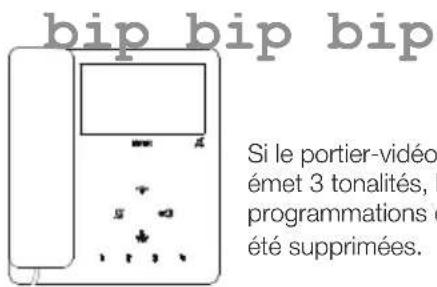

Réinitialisation de la programmation complète par défaut

-Modalité de programmation simplifiée 51 -Modalité de programmation standard 52

Configuration de la fonction Alerte via SaveProg 53

Configuration avancée avec logiciel SaveProg 54

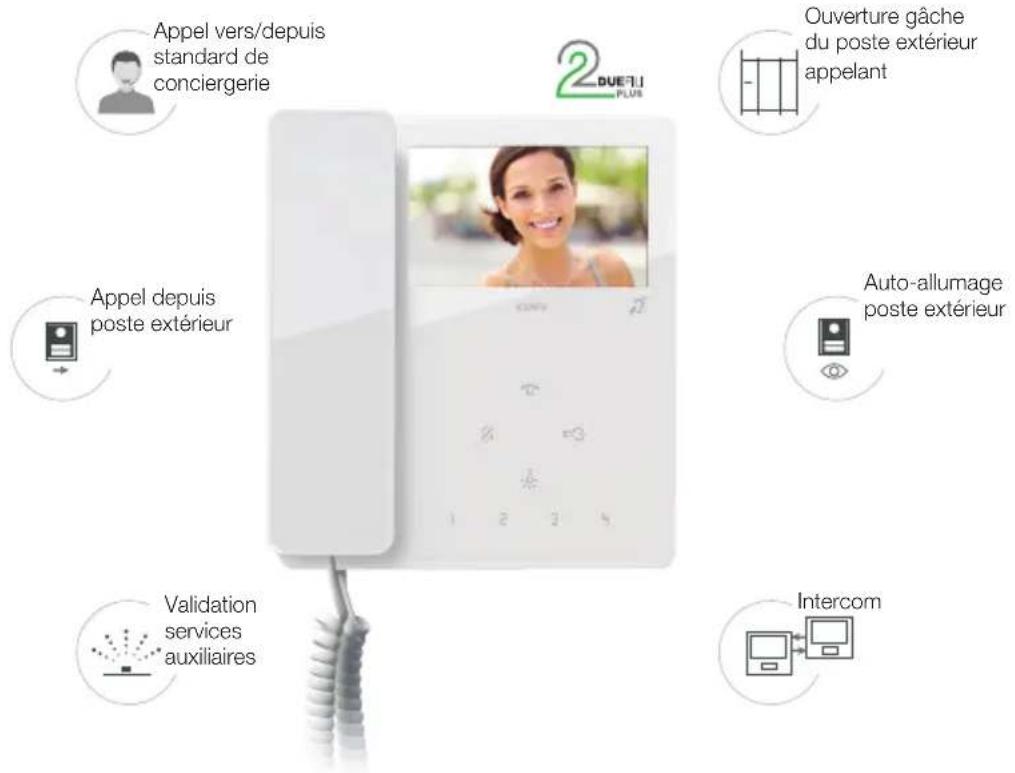

Description

Portier-video Tab en saillie pour système Due Fili Plus avec écran couleur LCD 4,3 pouces, combiné, haut-parleur pour signal d'appel, clavier capacitif pour fonctions interphone (ouverture gâche, auto-allumage, services auxiliaires, réglage du volume, luminosité, contraste) et appels intercommunicants.

Il est possible de différencier la sonnerie des appels. La signalisation visuelle est liée aux fonctions « porte/grille ouverte », « appel sans réponse du standard de conciergerie », « utiliser absent », « exclusion sonnerie ». Adapté aux porteurs de prothèses auditives.

Fonction audiofréquence pour prothèses auditives (téléboucle)

Le portier-videon est adapté aux porteurs de prothèses auditives.

Pour assurer le fonctionnement de l'appareil acoustique, se reporter au mode d'emploi de ce dernier.

La présence d'objets métalliques ou d'appareils électroniques peut compromettre la qualité de la réception sur l'appareil acoustique.

Maintenance

Nettoyer avec un chiffon doux.

Ne pas verser d'eau sur l'appareil et n'utiliser aucun produit chimique.

Procéder au nettoyage quand l'appareil est éteint (déconnecté du bus) ou après avoir activé la procédure de nettoyage du clavier.

Recommandations pour l'utilisateur

Ne pas ouvrir ni modifier l'appareil.

En cas de panne, s'adresser à un technicien spécialisé.

Pour l'installation, consulter la notice d'instructions présente dans l'emballage.

Driver pour PC

Les drivers sont les mêmes que pour les autres dispositifs TAB.

La première fois qu'on connecte un de ces dispositifs au port USB, le PC doit associer les drivers au périphérique même s'il a déjà été associé à un TAB.

Le poste intérieur s'affiche dans SaveProg, comme ELVOX_7549 ou ELVOX_7548 (selon le modèle).

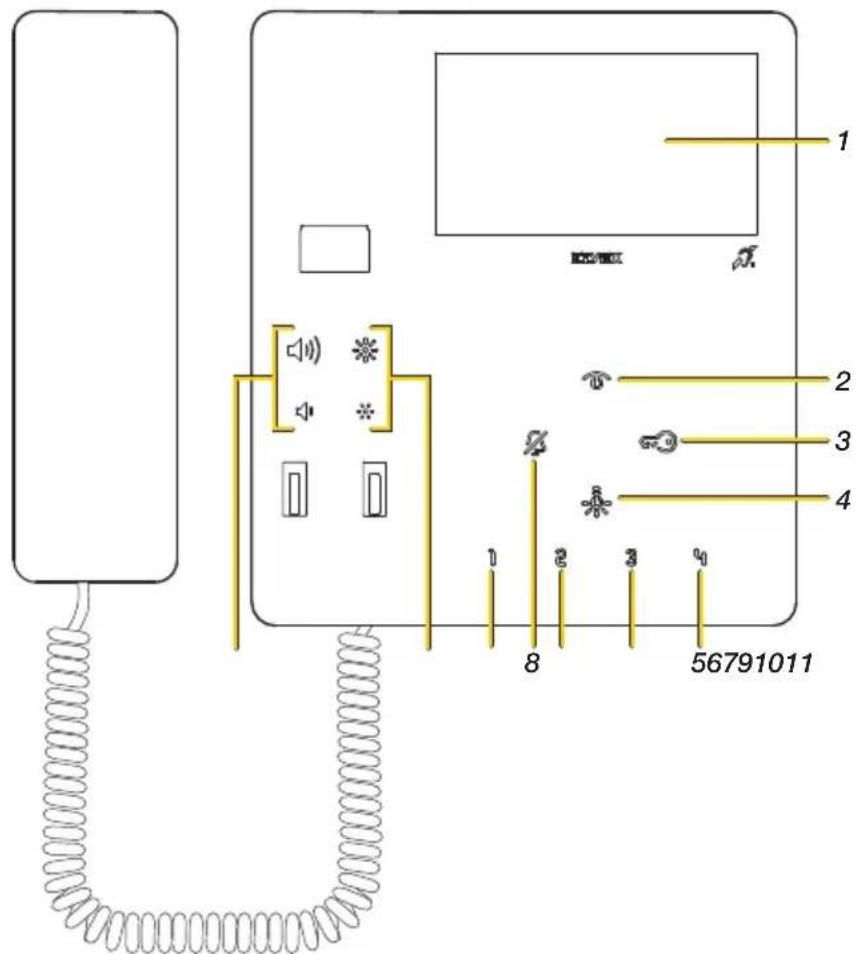

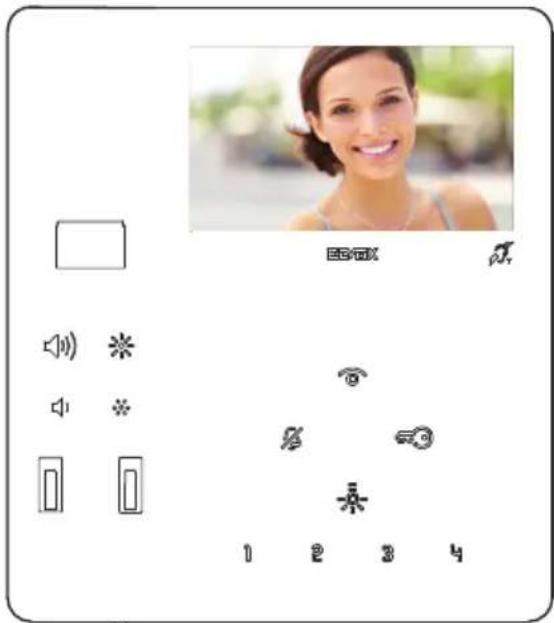

Touches et leds d'état

Il est possible de commander le portier-vídeo TAB 4.3 (7549, 7548) à partir des touches tactiles décrites ci-après.

Remarque: combiné raccroché, les touches envoient la commande en même temps que le suivi sonore; lorsque le combiné est décroché, la commande est validée en relâchant la touche.

1. Écran LCD 4,3 pouces, 16/9, résolution 480 × 272 pixels
2. À l'allumage : valide le poste extérieur principal (ID 1).
3. Vérifie gauche du poste extérieur appelant.
4. Enchaine le premier relais du système Due Fili Plus (Aux 1), fonction éclairage escalier
5. Éthvoie une commande F2 aux postes extérieurs (par défaut *); (uniquement pour 7549)
6. Évoie une commande F1 aux postes extérieurs (par défaut *); (uniquement pour 7549)
7. L'etre (par défaut *); (uniquement pour 7549)

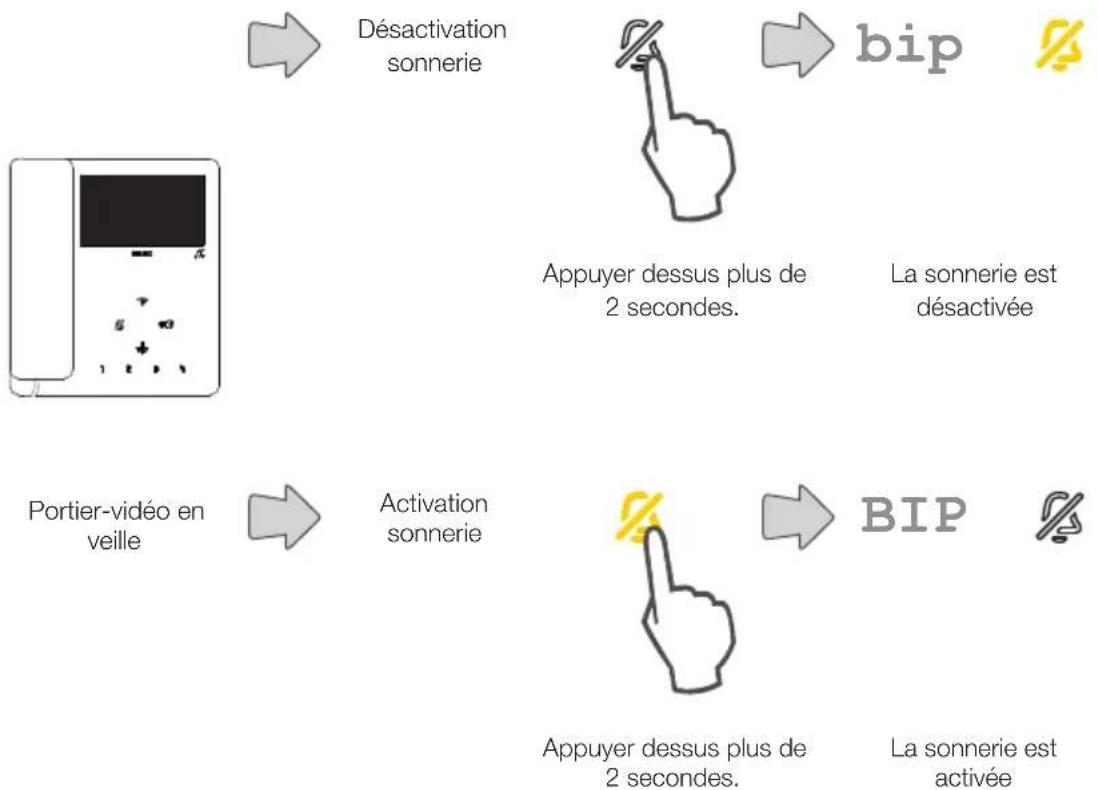

8. Exclusion sonnerie: appuyer dessus 2 secondes en é ée d'un appel pour désactiver la sonnerie. La sonnerie se désactive simultanément pour les appels suivants.
9. Enclenche le deuxième relais (Aux 2) du système Due Fili Plus (par défaut *); (uniquement pour 7549)
10. Règle le niveau de luminosité (voir Réglage volume et luminosité image)
11. Regle le volume de la sonnerie, le contraste et la phonie (voir Réglage volume et luminosite image)
12. Remarque : s'il est configuré correctement, il peut valider les appeals intercommunicants ou les fonctions auxiliaires (voir configuration installateur).

Led d'état

Certaines leds illustrées ci-après s'allument uniquement dans certaines conditions.

LED DESCRIPTION
	Allumée, elle indique l'état de porte ouverte ; elle clignote durant une configuration
	Allumée, elle indique que la sonnerie est exclue.Clignote dans les cas suivants:- réception d'un appel provenant d'un poste extérieur ou d'un poste intérieur (clignoteddiferremment) ;- en cours de configuration.Configuré avec SaveProg :- signalisation d'appels reçus et manqués provenant du standard (1 clignotement toutes les10 secondes) ;- usager absent (1 clignotement/seconde) : le poste intérieur refusera les appel provenantdu poste extérieur
	Signalisation d'une « Alerte » évientuelle, voir Fonction Alerte

Son aigu

Touche clignotante

Touche allumée Son grave

Fonctionnement

Le portier-videon TAB 4.3 permet de recevoir des appels provenant de postes intérieurs, postes extérieurs et du standard de conciergerie.

Il peut également effectuer l'auto-allumage du poste extérieur, des appels intercommunicants vers des postes intérieurs et le standard de conciergerie.

Il permet de répondre aux appels en utilisant le combiné et/ou d'ouvrir la gâche du poste extérieur à partir de la touche dédiée.

Il dispose également de touches programmables permettant de valider d'autres fonctions telles que l'activation de relais ou les appeals intercommunicants :

• touches 123poir-pier-video 7549.
• touche -uniquement pour portier-video 7548.

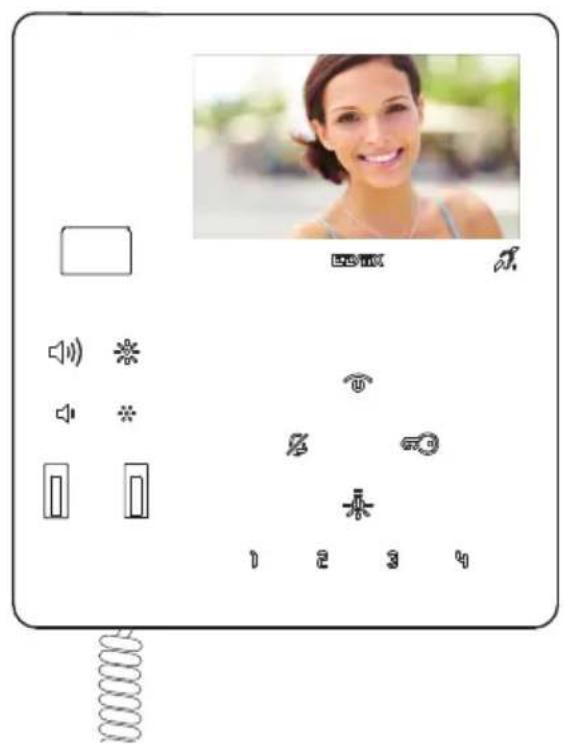

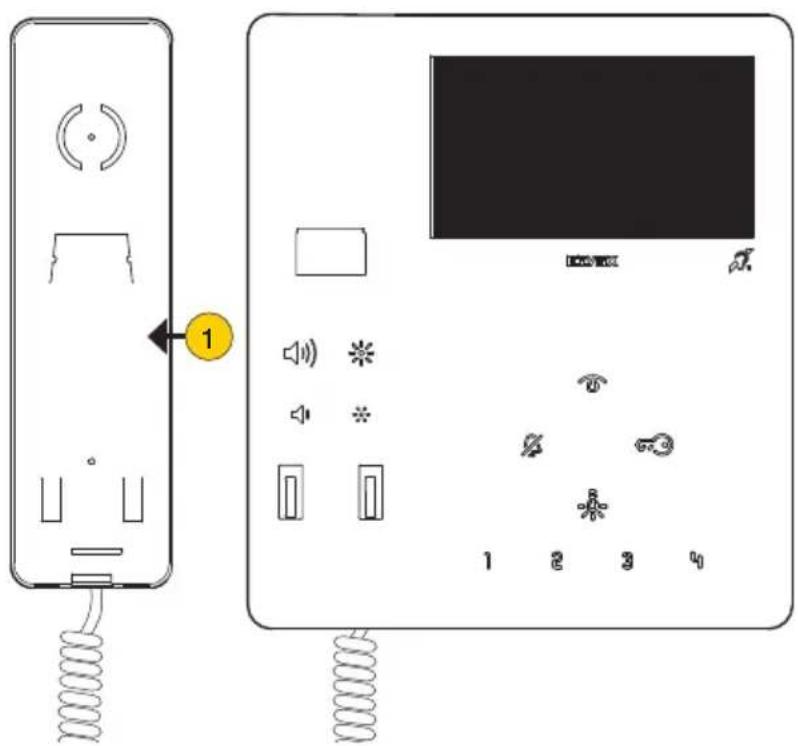

Premier allumage

Programmation de l'identifiant ID primaire

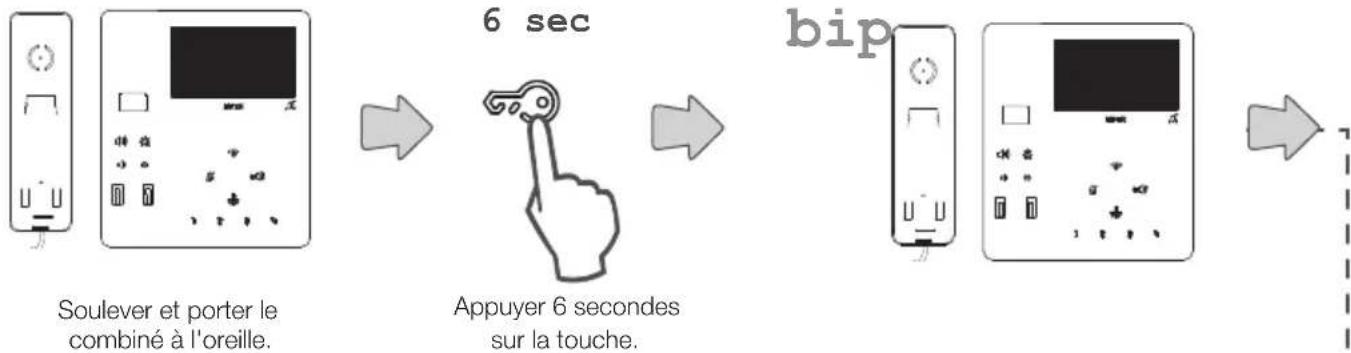

(Modalité de programmation simplifiée)

Installer le dispositif (suivre les instructions de montage et les indications présentes sur la notice fournie avec l'appareil) et le connecter au bus Due Fili Plus.

Attention : le circuit doit être réalisé par des techniciens qualifiés, conformément aux dispositions régissant l'installation du matériel électrique en vigueur dans le pays concerné;

1. Soulever et porter le combiné à l'oreille.

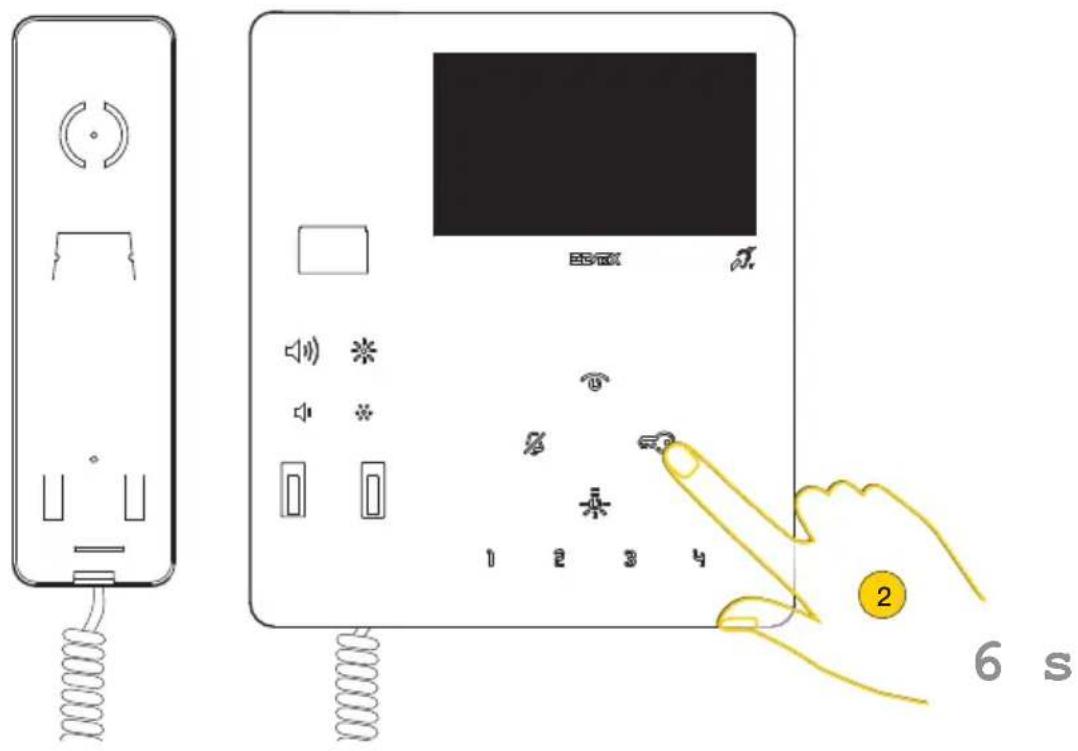

1. Appuyer 6 secondes sur la touche.

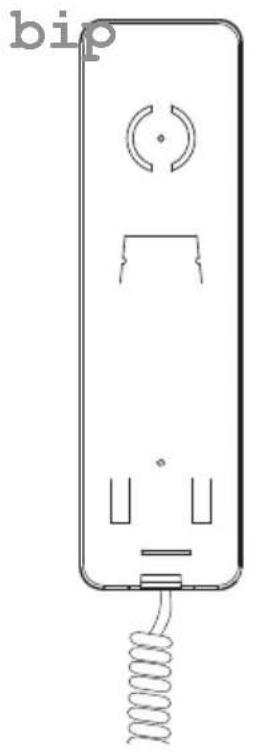

1. Relacher la touche en présence d'une tonalité

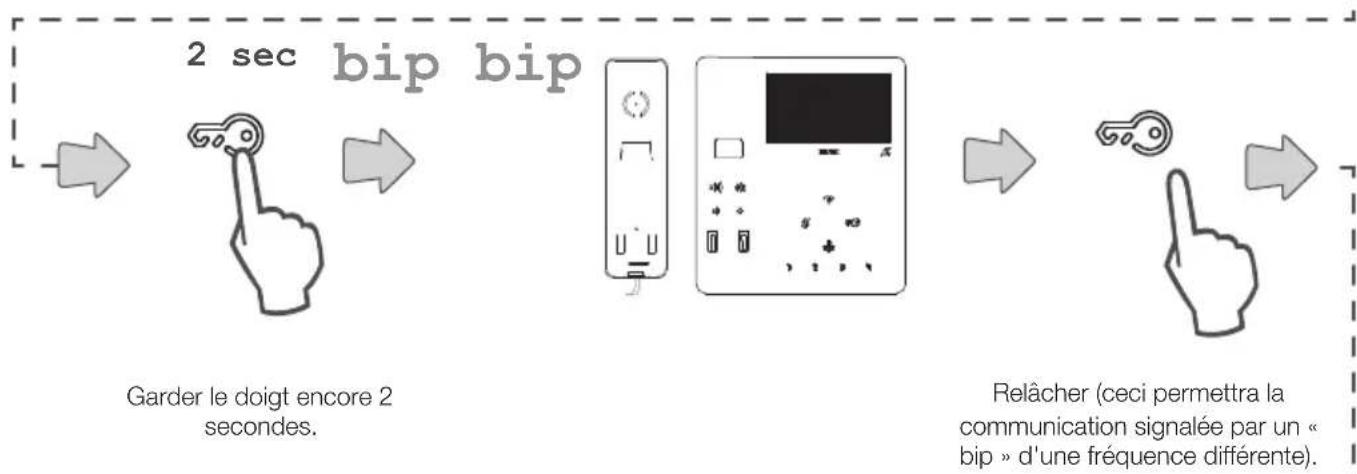

Remarque : relacher la touche à la première tonalité ; en gardant le doigt dessus, on obtient une autre programmation.

Le poste intérieur entre en communication avec le poste extérieur.

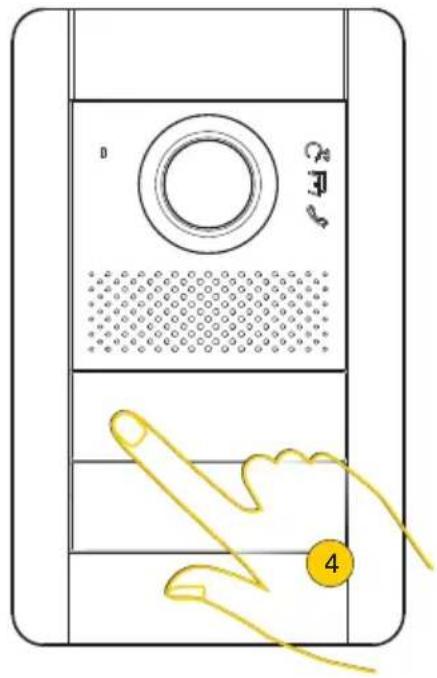

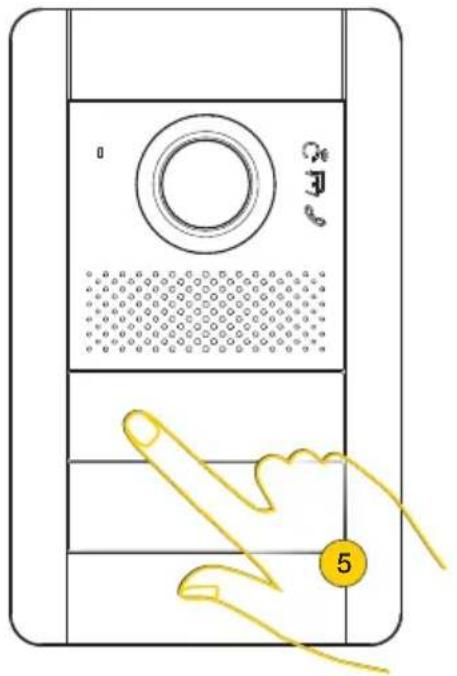

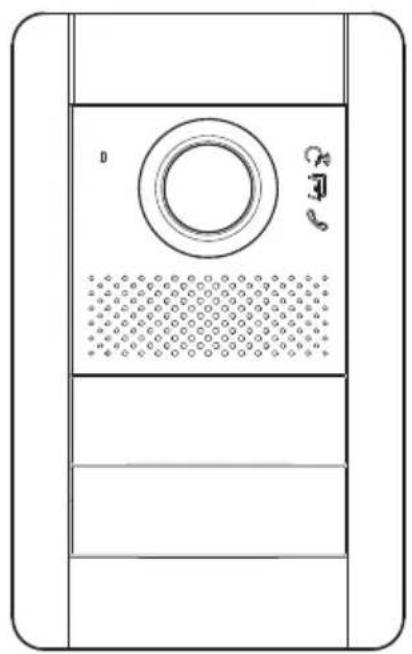

1. Dans les 30 secondes qui suivent, appuyer sur le poste extérieur Maître à partir duquel doivent arriver les appels.

Remarque : cette procédure est valide pour les postes extérieurs à poussoirs et elle pourrait varier en fonction du poste extérieur utilisé. Pour les postes extérieurs avec clavier et écran, taper le code ID et confirmer avec la touche d'appel.

BIP BIP

Le portier-vídeo et le poste extérieur émettent un son qui confirme l'opération.

Remarque: si le système comprend déjà un poste intérieur avec le même identifiant, la platine émet un signal sonore et il faudra répéter l'opération depuis le début pour attribuer un autre code.

1. Appuyer sur la touche correspondante sur le poste extérieur pour envoyer l'appel au poste intérieur.

Il est désormais possible d'utiliser toutes les fonctions du portier-video.

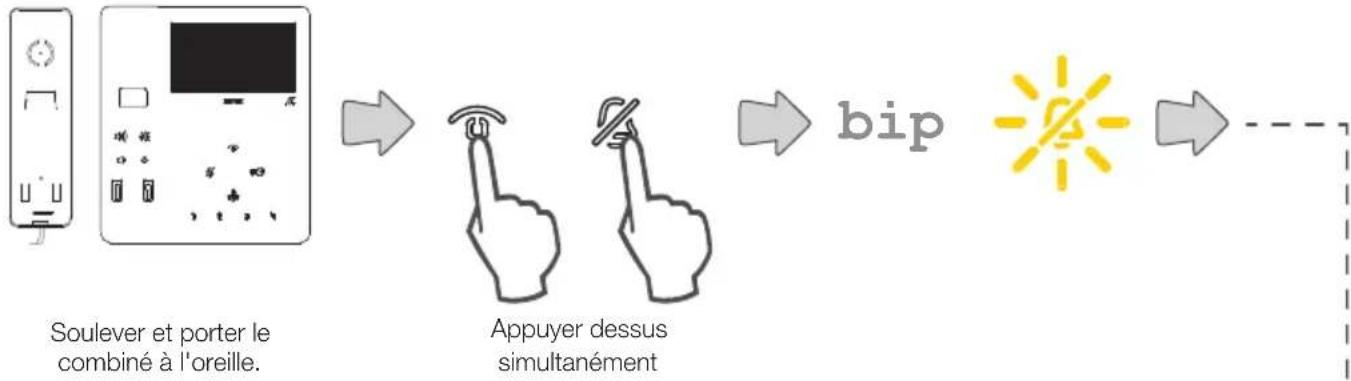

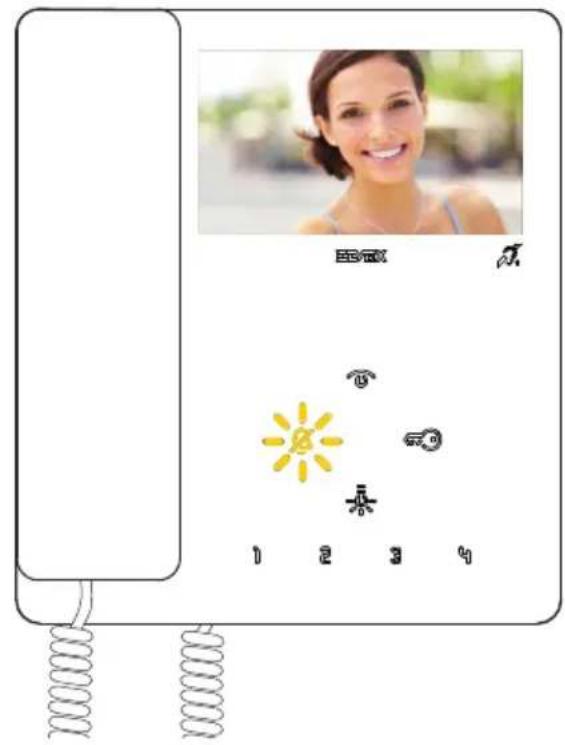

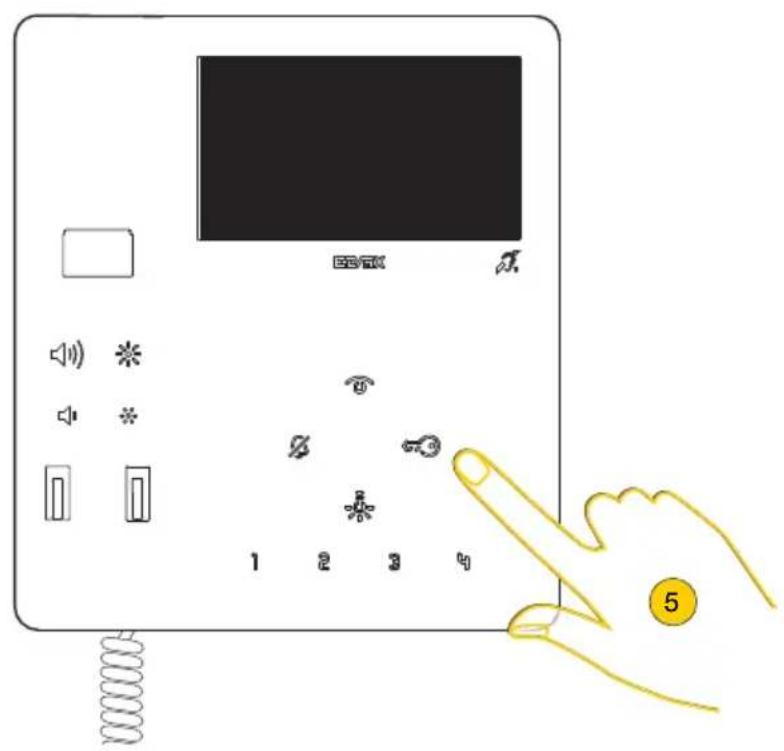

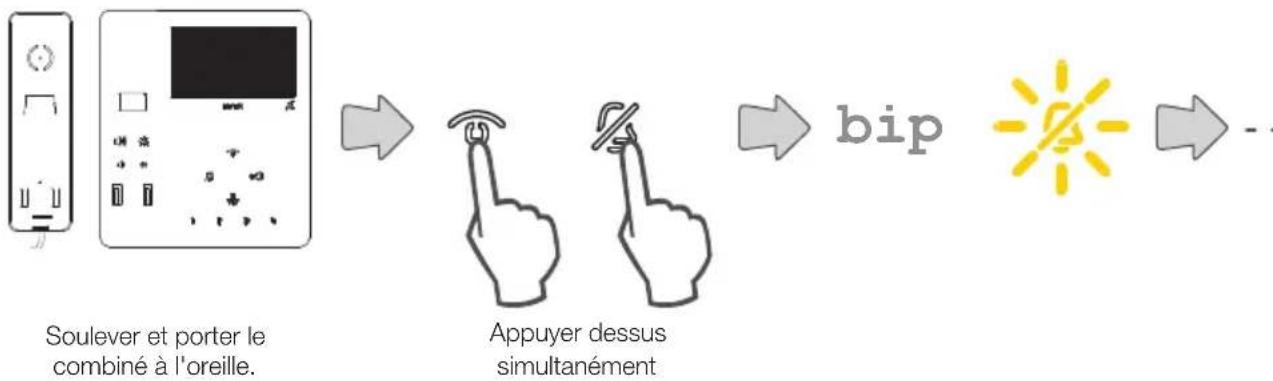

Programmation de l'identifiant ID primaire (modalité de programmation standard)

Installer le dispositif (suivre les instructions de montage et les indications présentes sur la notice fournie avec l'appareil) et le connecter au bus Due Fili Plus.

Attention: le circuit doit être réalisé par des techniciens qualifiés, conformément aux dispositions régissant l'installation du matériel électrique en vigueur dans le pays concerné;

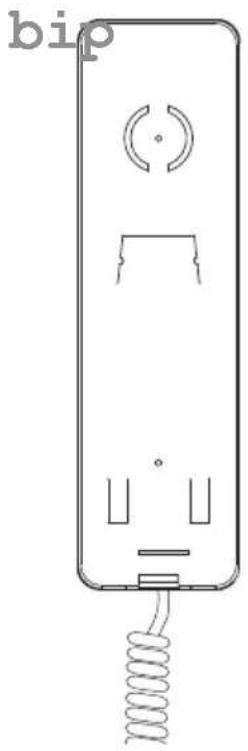

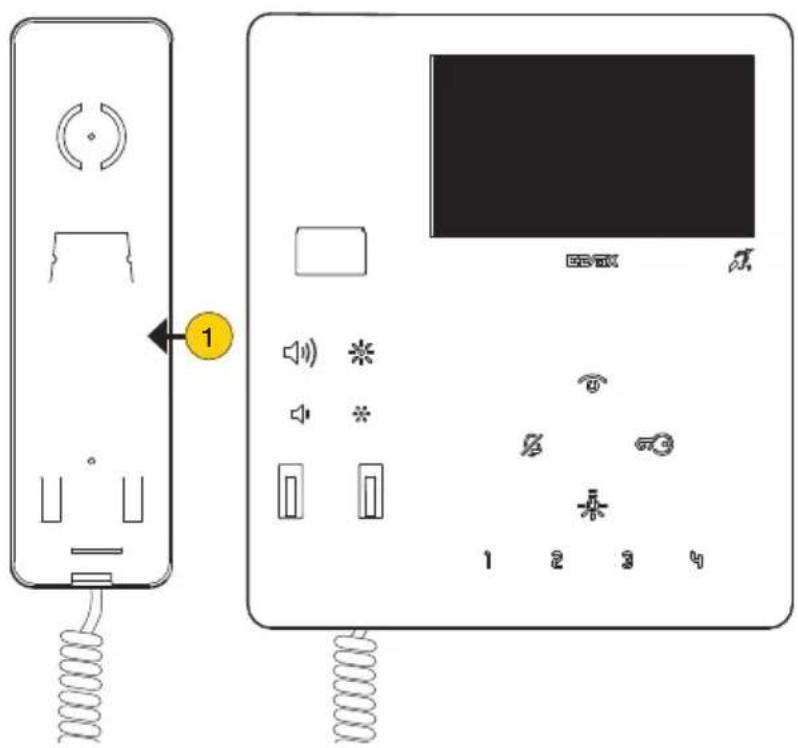

1. Soulever et porter le combiné à l'oreille.

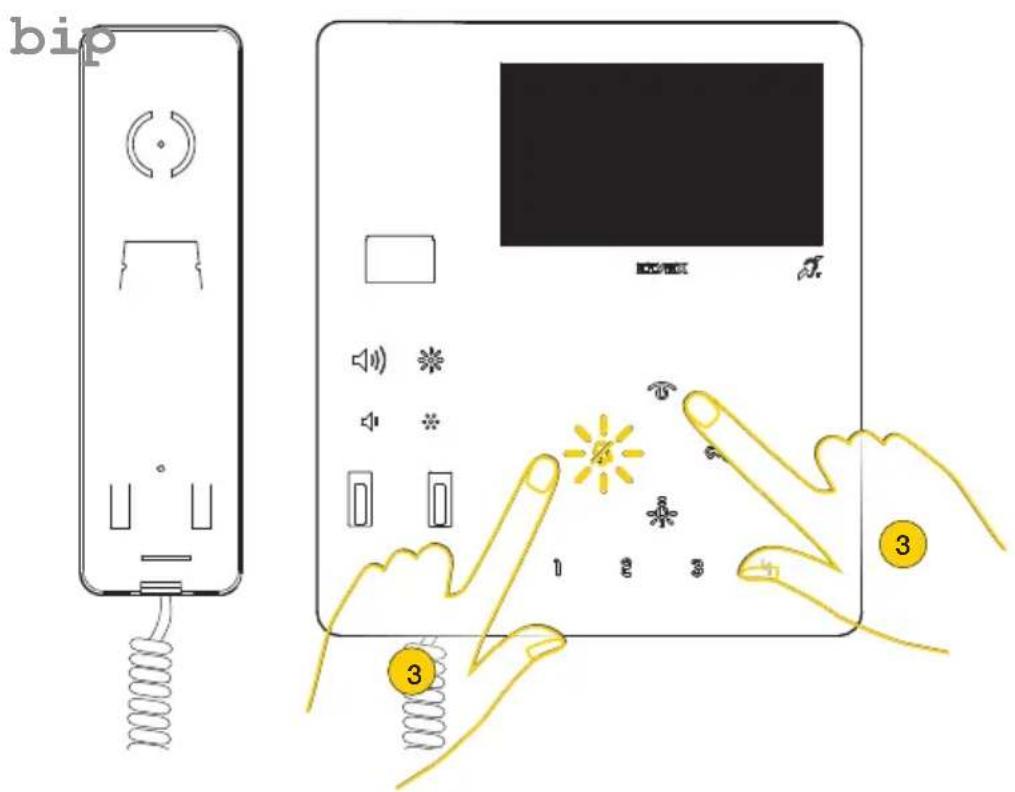

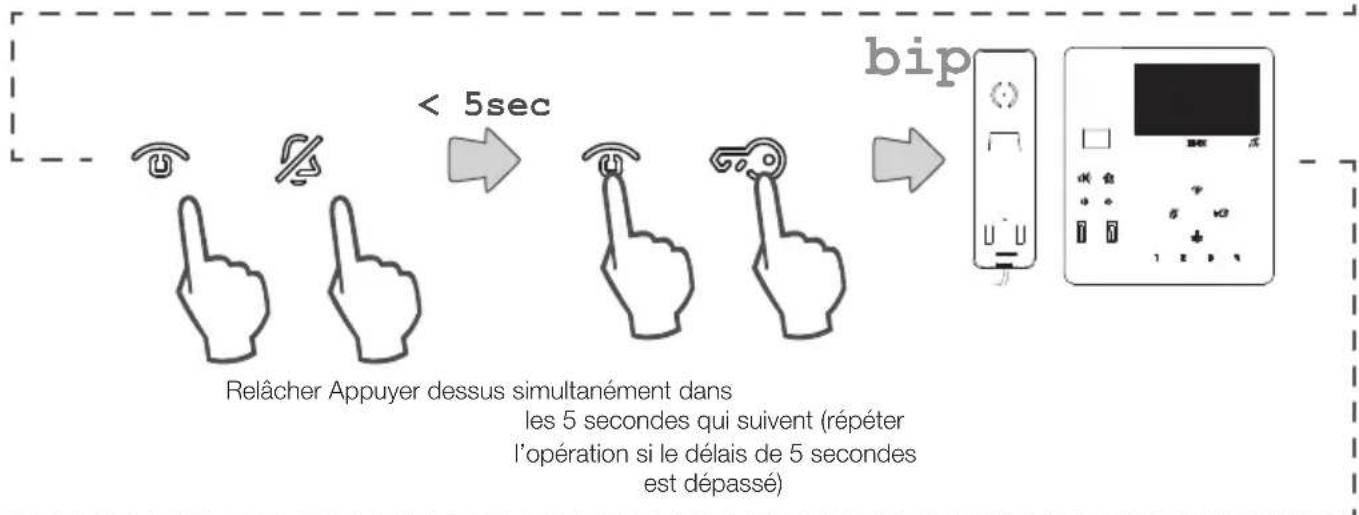

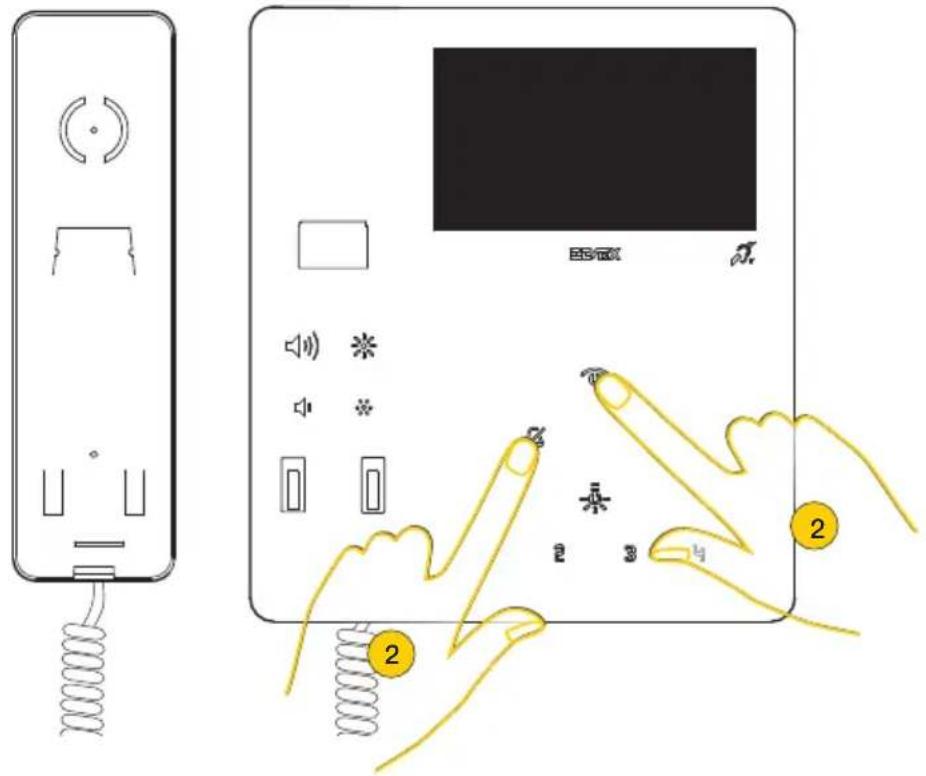

1. Appuyer dessus simultanément

1. La LED sonnerie clignote et un son retentit, relâcher les touches.

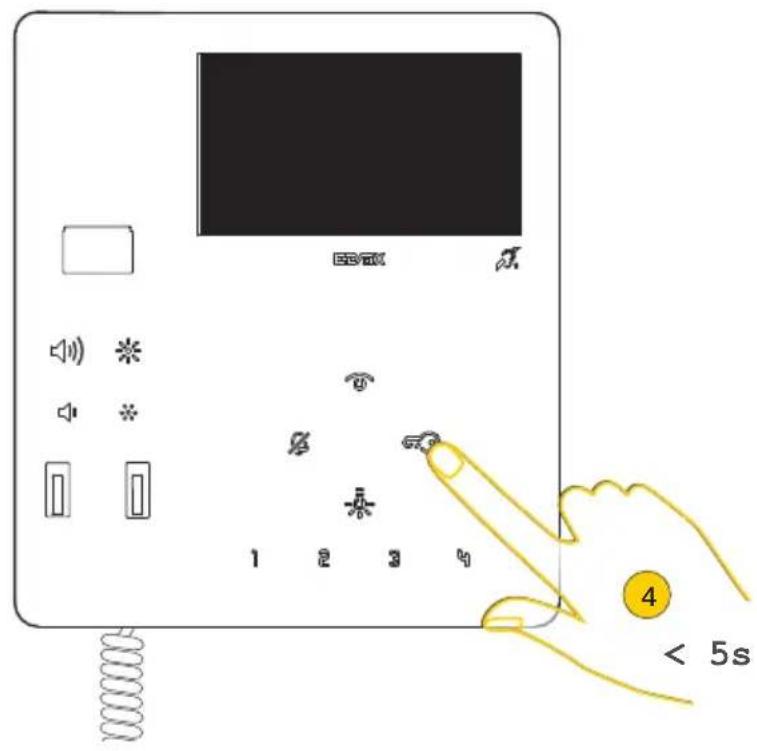

1. Appuyer sur la touche dans les 5 secondes qui suivent et garder le doigt dessus. Si le délai de 5 secondes est dépassé, répéter les points 1 et 2.

1. Relacher la touche en présence d'une tonalité.

Le poste intérieur entre en communication avec le poste extérieur.

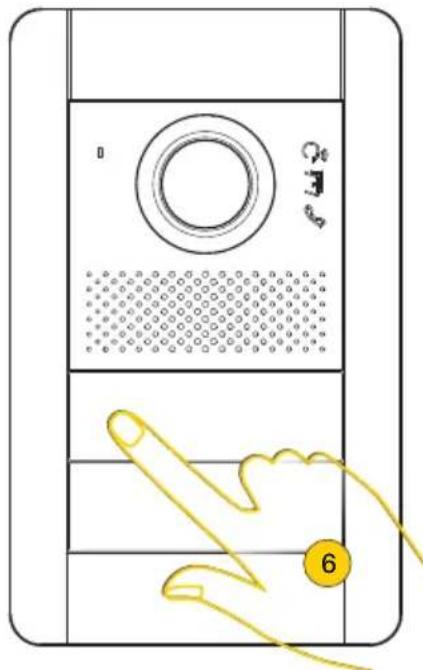

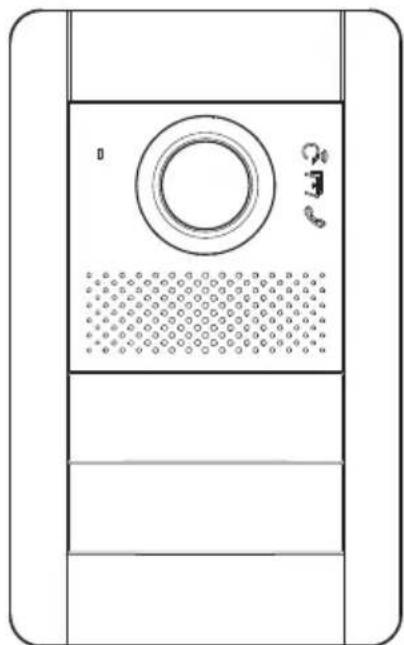

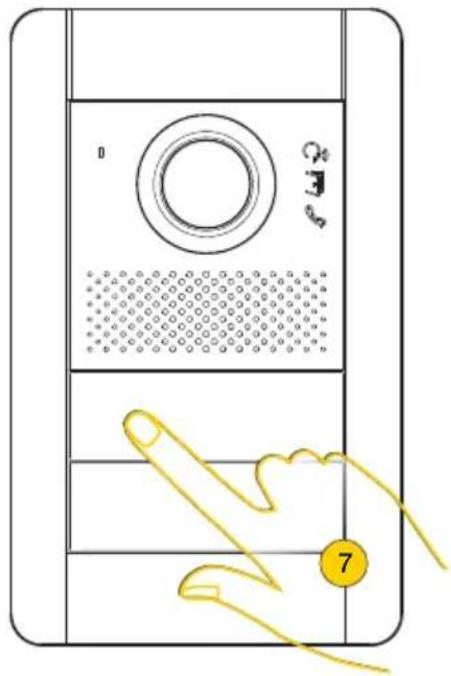

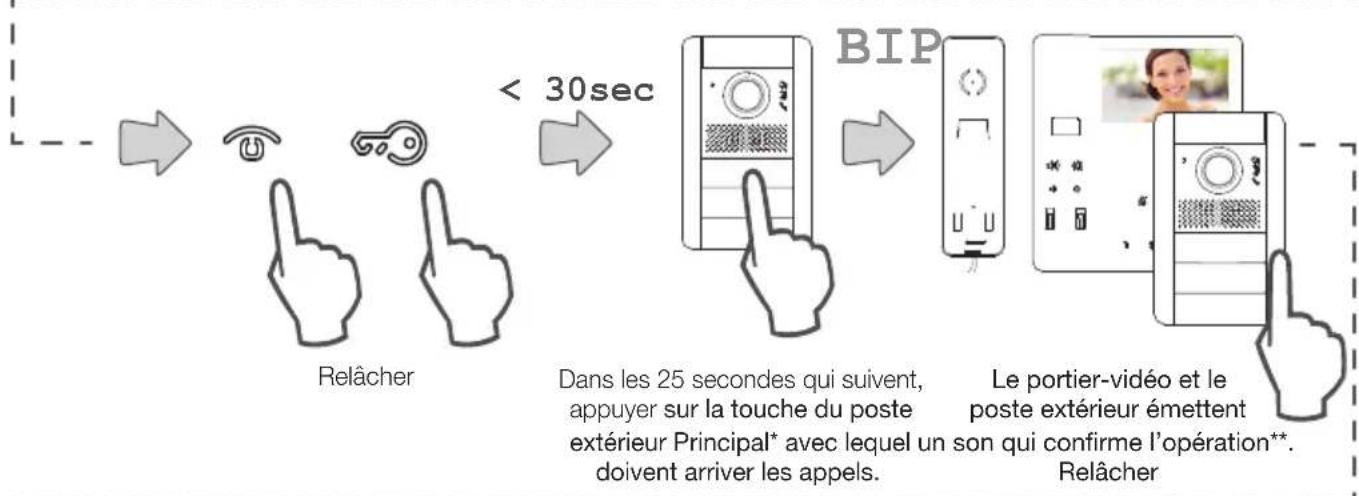

1. Dans les 30 secondes qui suivent, appuyer sur le poste extérieur Maître à partir duquel doivent arriver les appels.

Remarque : cette procédure est valide pour les postes extérieurs à poussoirs et elle pourrait varier en fonction du poste extérieur utilisé.

Pour les postes extérieurs avec clavier et écran, taper le code ID et confirmer avec la touche d'appel.

BIP BIP

Le portier-vídeo et le poste extérieur émettent un son qui confirme l'opération.

Remarque: si le système comprend déjà un poste intérieur avec le même identifiant, la platine émet un signal sonore et il faudra répéter l'opération depuis le début pour attribuer un autre code.

1. Appuyer sur la touche correspondante sur le poste extérieur pour envoyer l'emploi au poste intérieur.

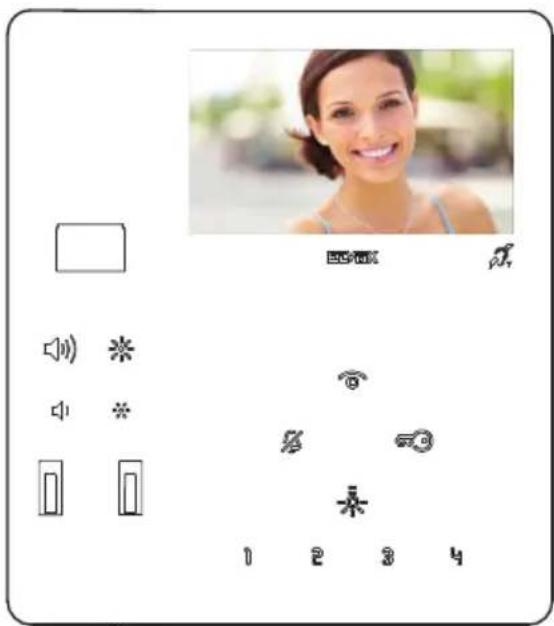

Il est désormais possible d'utiliser toutes les fonctions du portier-video TAB 4.3.

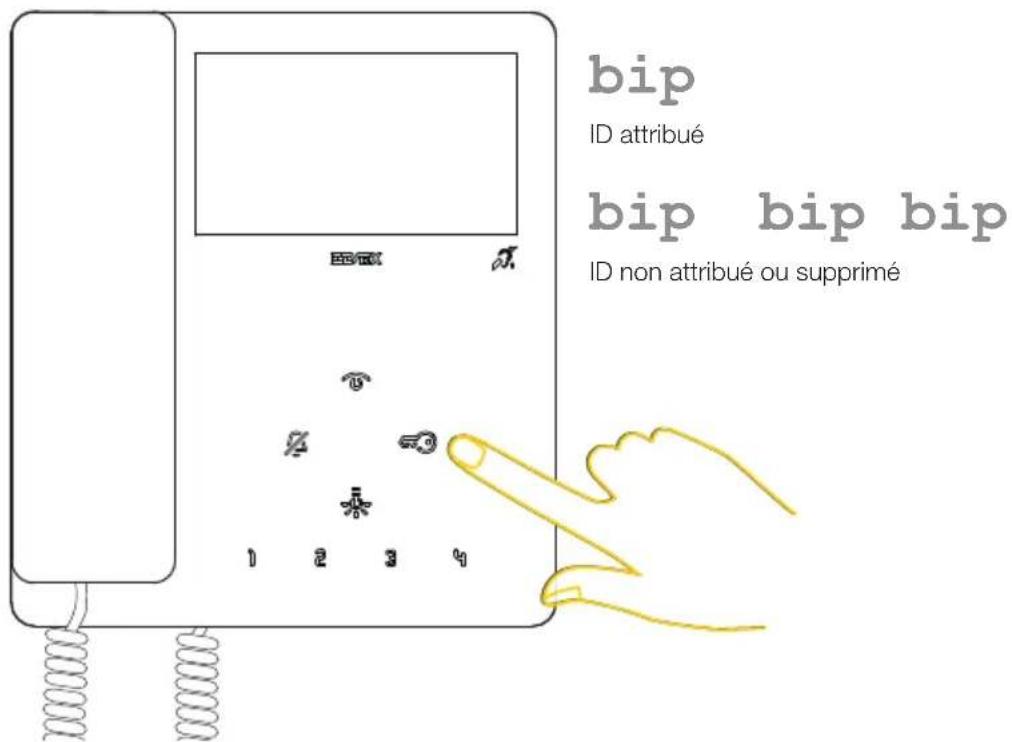

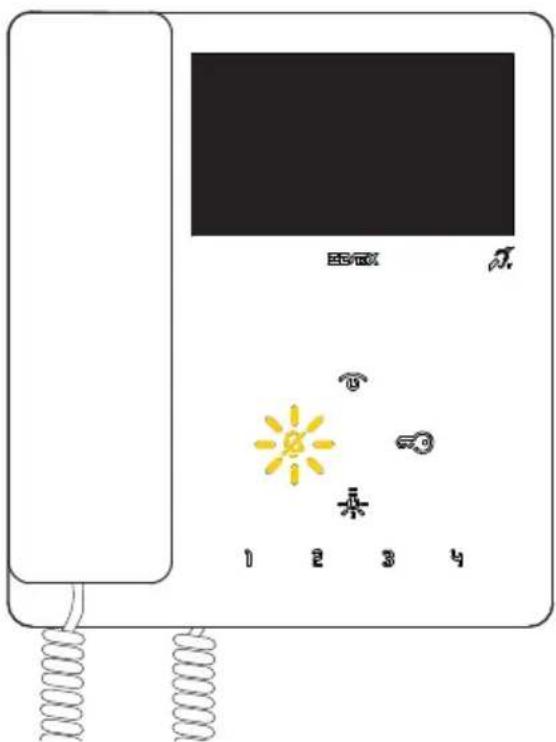

Fonctions

Les fonctions portier-video illustrées aux paragraphes suivants font référence aux appels provenant de Postes extérieurs audio/video.

L'écran des postes extérieurs audio seul reste noir.

En cas d'appel vidéo mais avec le signal vidéo absent, l'écran est bleu.

Pour que le portier-video fonctionne, s'assurer d'avoir configuré l'identifiant ID. Pour vérifier si un ID a été attribué au portier-video, procéder de la façon suivante :

En état de veille, appuyer sur une touche au choix.

Répondre à un appel depuis un poste extérieur

Suite à un appel provenant d'un poste extérieur, l'écran affiche les images filmées et la touche signote;

Selon le type de poste extérieur installé, l'écran peut également afficher l'identifiant du poste extérieur appelant.

1. Soulever le combiné pour répondre à l'appel.

Mise à part la simple communication, le poste permet également d'effectuer des actionnements et/ou des réglages audio/vidéo

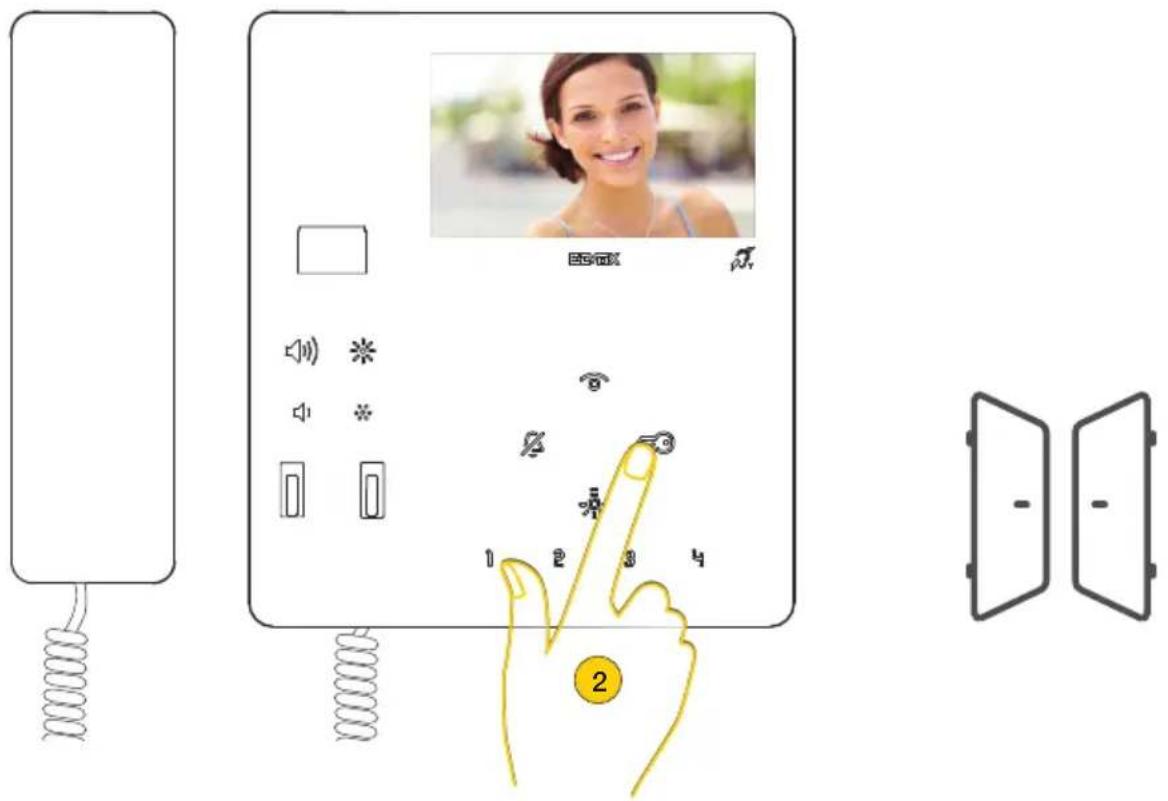

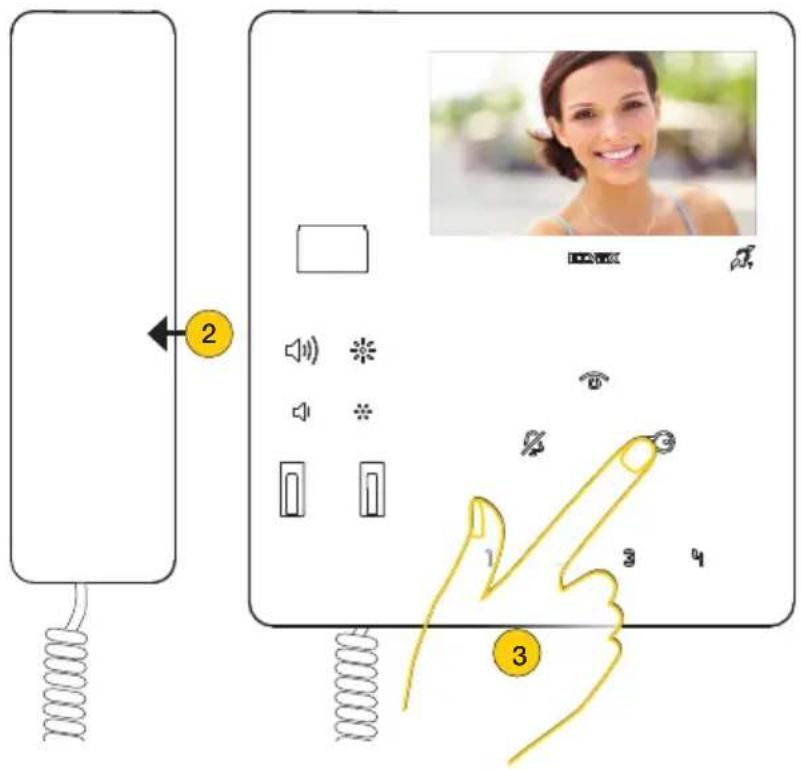

1. Appuyer pour ouvrir la gache du poste extérieur connecté; il est également possible d'ouvrir la gache en mode veille.

Remarque : Par défaut, le poste intérieur ouvre la gache de la dernière platine qui a appelé.

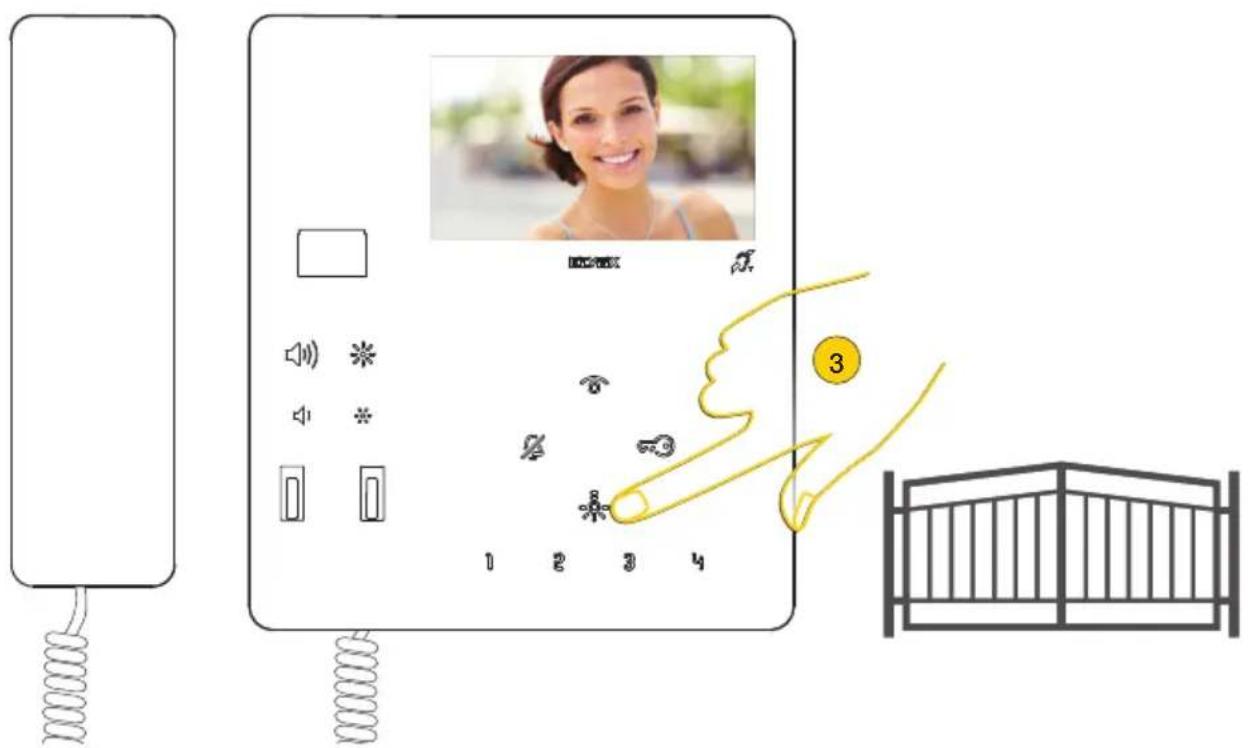

1. Appuyer pour obtenir un actionnement parmi ceux qui sont programmés.

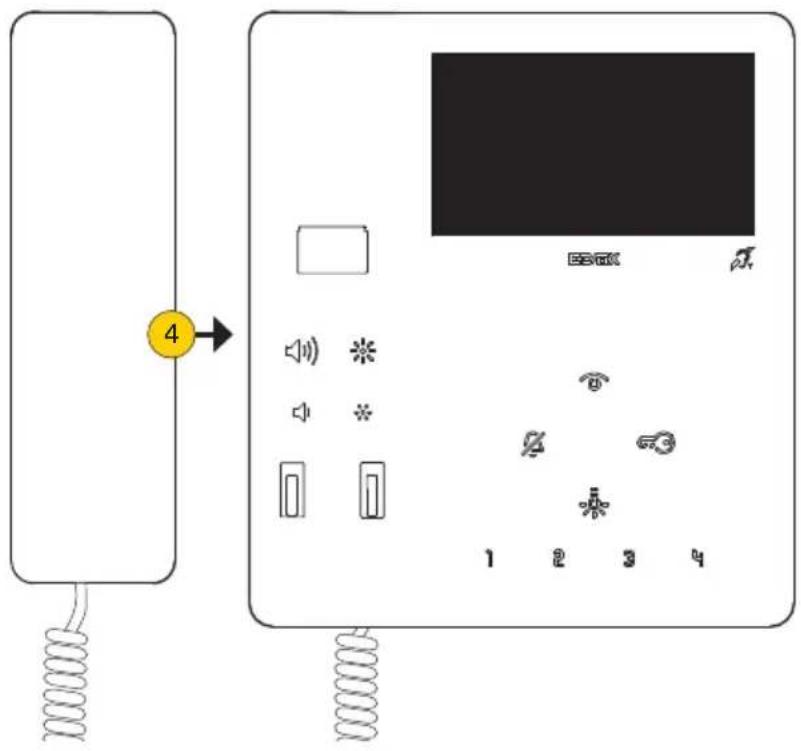

1. Raccrocher le combiné pour conclure la communication.

Répondre à un appel depuis un poste intérieur ou le standard de conciergerie.

Suite à un appel provenant d'un poste intérieur, la touche sonnerie clignote.

1. Soulever le combiné pour répondre à l'appel.

Remarque : si le standard de conciergerie est configuré pour fonctionner avec une caméra, le poste appelé pourrait voir le signal vidéo provenant de la caméra.

D'autres appels vidéo sont possibles (Poussoir d'appoint Due Fili Plus 20577, 19577 configuré pour l'occasion et associé à un « Sélecteur audio/video pour 4 caméras 69AM » ou « Sélecteur vidéo pour 4 caméras 69AM/T »).

Si aucun des appels provenant du Standard de conciergerie n'a reçu de réponse, la led signote (si la fonction a été validée sur SaveProg).

La led s'allume de clignoter après que le poste intérieur a répondu et est retourné en état de repos ou :

• après avoir revalidé la sonnerie
• après un auto-allumage
• en effectuant un appel intercommunicant

Remarque : la signalisation d'appel manqué reste même en cas de coupure de courant.

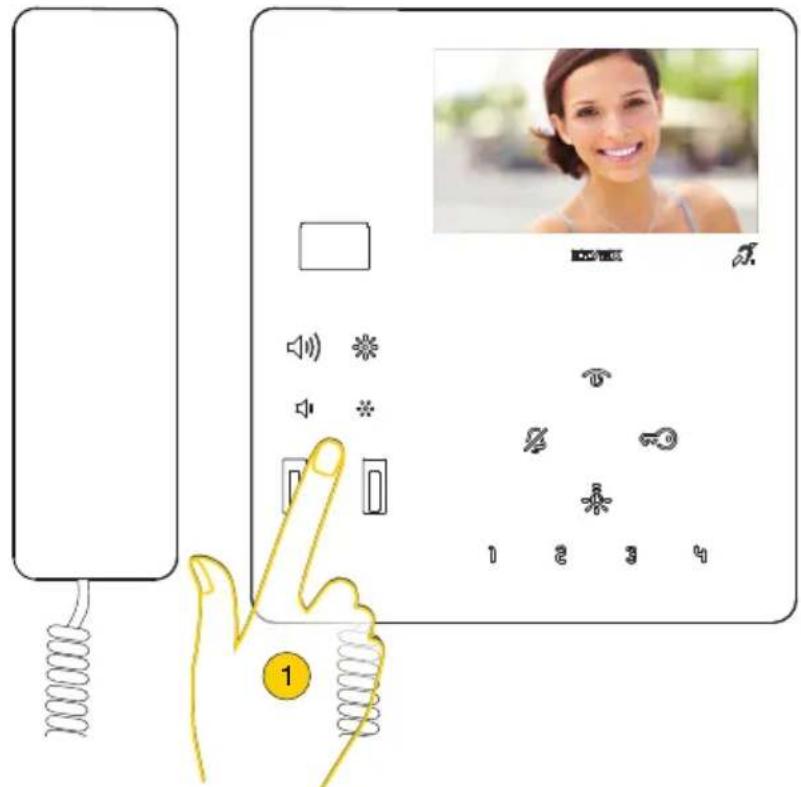

Réglages audio/video

Certains réglages sont possibles au cours d'une communication audio/vidéo avec des postes extérieurs ou des postes intérieurs, à savoir : régler le volume audio, la luminosité de l'image filmée et zoomer (uniquement sur certains postes extérieurs).

1. En cours de communication, appuyer sur les touches présentes sous le combiné pour régler les paramètres audio/video.

Réglage du volume et de la luminosité de l'image

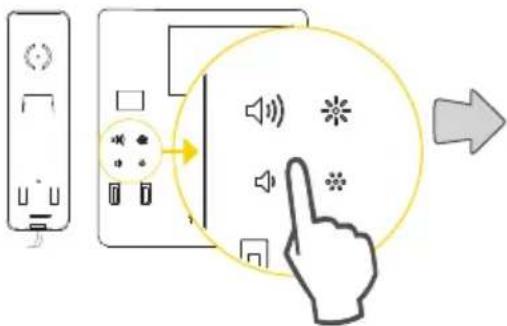

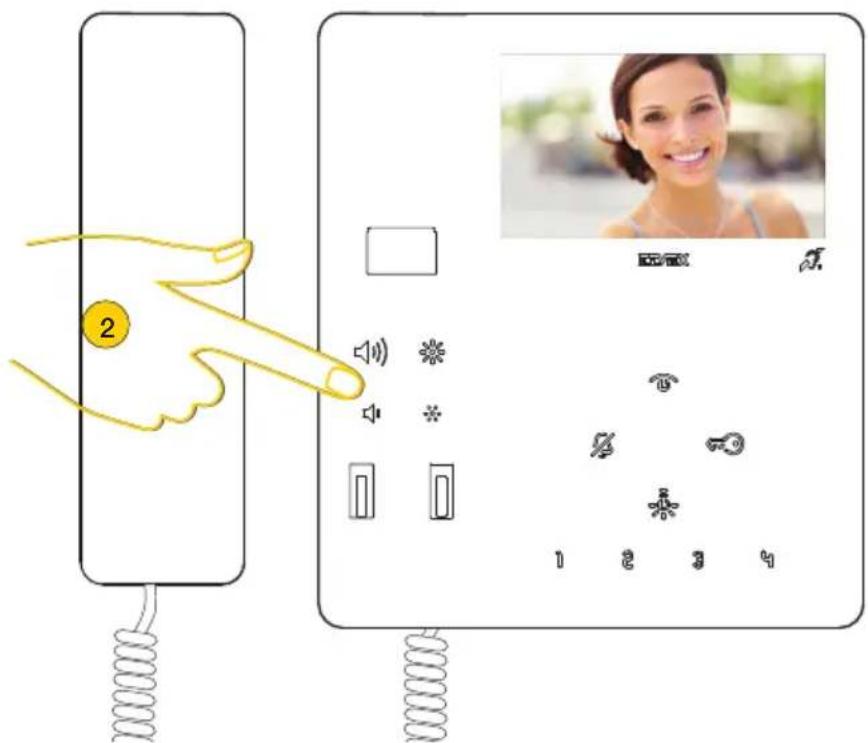

1. Appuyer sur pour augmenter le son et sur pour réduire. Au minimum et au maximum, on entend un signal sonore aigu.

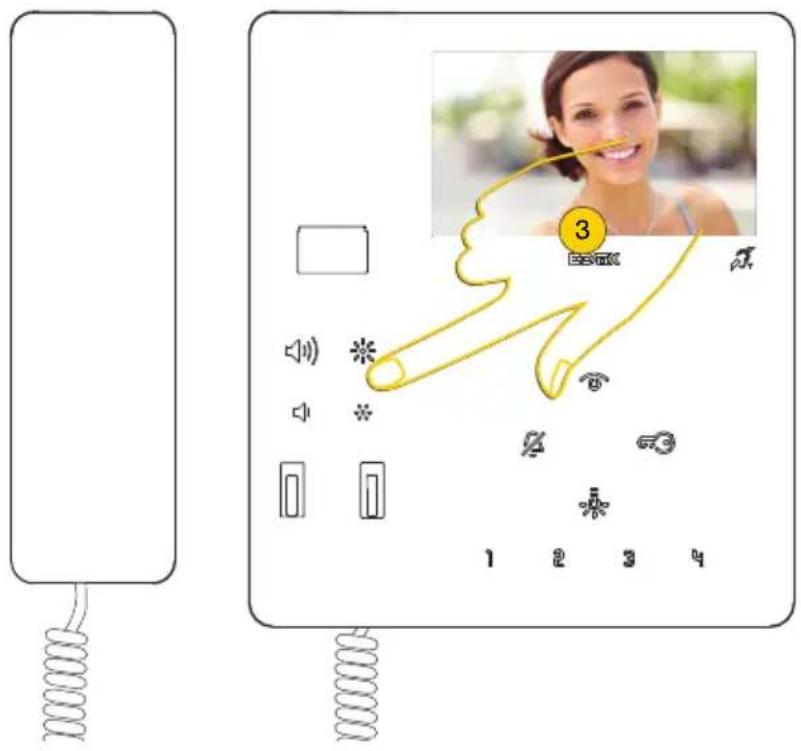

1. Appuyer sur pour augmenter la luminosité et sur pour la réduire.

Au minimum et au maximum, on entend un signal sonore aigu.

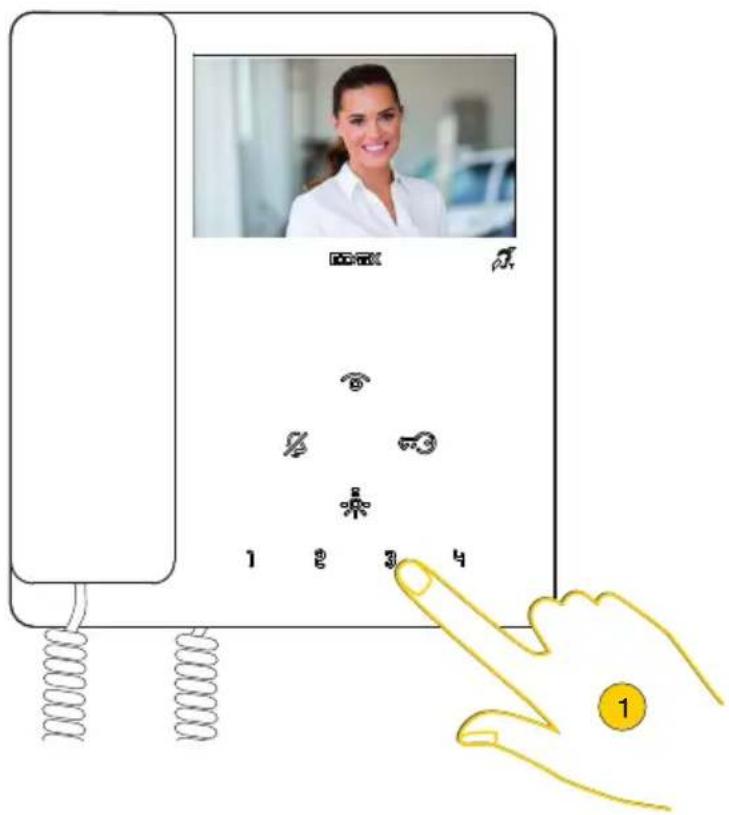

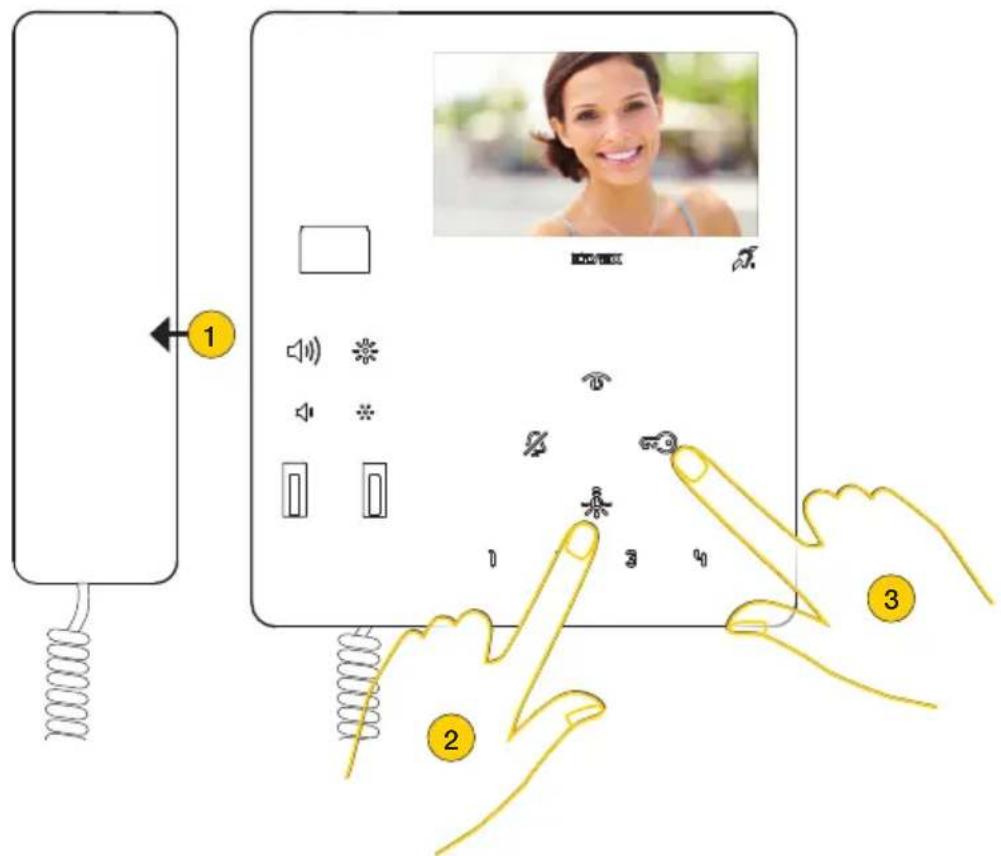

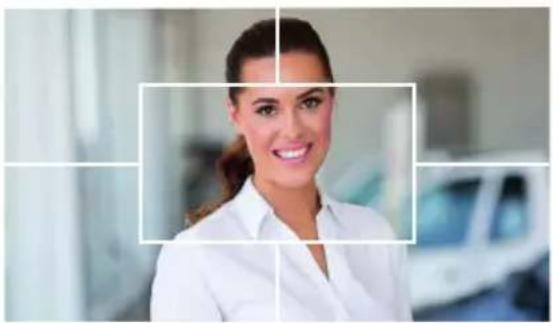

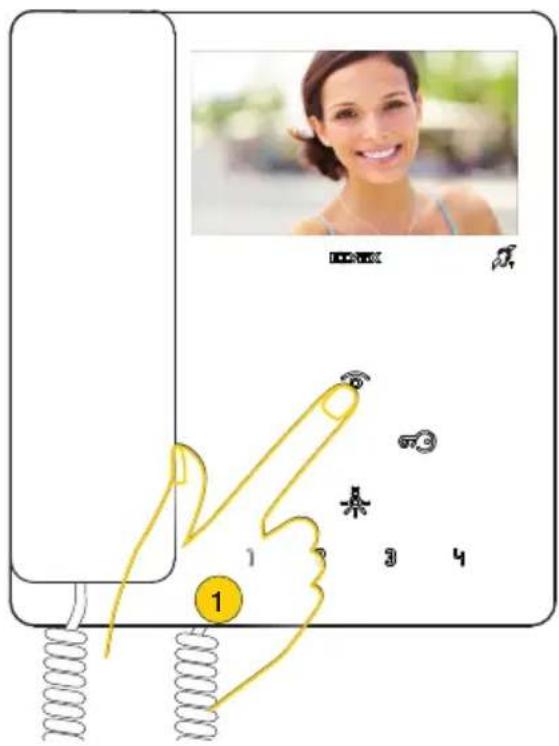

Réglage pan/zoom (uniquement sur 7549)

Suite à un appel provenant d'un poste extérieur ou un auto-allumage, il est possible de valider la fonction, que le combiné soit soulevé (communication en cours) ou raccroché.

Si le portier-vídeo TAB 7549 est associé à un poste extérieur Pixel représentant des caractéristiques appropriées (Art. 41004, 41005 ou 40404 40405), avec version logiciel compatible avec la fonction, la fonction résultat est disponible.

Remarque: si la platine effectue un réglage pan/zoom, elle ne pourrait pas recevoir les commandes d'activation des fonctions F1-F2.

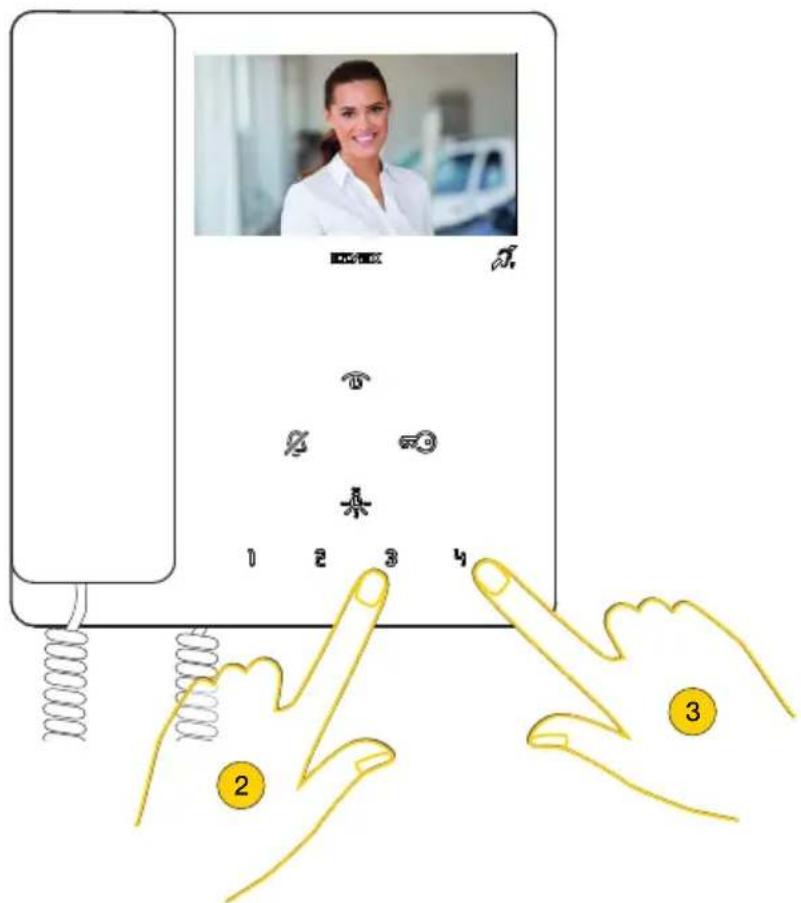

1. Appuyer pour agrandir l'image filmée par le poste extérieur.

Le dispositif zoome 5 zones différentes.

1. Appuyer pour voir l’une après l’autre les zones dans le sens des aiguilles d’une montre.
2. Appuyer pour voir l'une après l'autre les zones dans le sens inverse des aiguilles d'une montre.

Dans les deux cas, lorsque la sequence est terminée, rappuyer sur la touche pour retourner à l'affichage normal.

Auto-allumage (Appeler un poste extérieur)

1. Appuyer pour effectuer l'auto-allumage du poste extérieur Maître (configuration par défaut).

Le portier-vídeo affiche l'image filmée.

1. Soulever le combiné pour obtenir la communication.
2. Appuyer pour ouvrir la gâche.

Il est également possible d'effectuer l'auto-allumage vers un poste extérieur spécifique en utilisant les touches 1234

uniquement 754

Après l'avoir correctement programmé (voir Programmation de la touche auto-allumage vers un poste extérieur spécifique)

Remarque : en cas d'auto-allumage vers un poste extérieur audio seul, soulever le combiné avant d'appuyer sur la touche d'auto-allumage.

Appeler un poste intérieur (intercommunicant) ou le standard de conciergerie

Il est possible d'appeler un autre poste intérieur à partir des touches 123 (chienement sur 7548) après l'avoir dument programmé (voir Procedure de programmation des touches pour effectuer des appels intercommunicants).

Il est également possible d'appeler un standard de conciergerie (si l'installation en prévoit un) en utilisant la touche, après avoir décroché le combiné.

1. Soulever le combiné.
2. Appuyer pour appeler, par exemple, le poste intérieur associé au pouvoir ou
3. Appuyer sur pour appeler le standard de conciergerie.

Pendant l'appel, le poste interieur émet une tonalité signalant que l'appel est en cours.

Si le poste interieur est occupé par une autre communication, le poste interieur qui appelle recoit une tonalité d'alerte.

Lorsque le poste interieur appelé répond, la communication commence automatiquement.

1. Reposer le combiné pour conclure la communication.

Remarque : la durée maximale d'une conversation intercommunicante est de 5 minutes (sauf programmation diverse avec SaveProg).

Fonction alerte

Cette fonction permet d'envoyer une notification au standard de conciergerie art. 40510, même si le bus Due Fili Plus est occupé.

Pour valider cette fonction, connecter un pouvoir aux bornes FP-M et utiliser le logiciel SaveProg pour configurer le mode de fonctionnement (voir Configuration Alerte via SaveProg).

1. Appuyer sur le pouvoir pour envoyer une notification d'alerte.

Le portier-videon se met en condition d'attente et, en fonction des actions du standard de conciergerie, il reçoit des réponses différentes.

Ces réponses peuvent être visuelles ou sonores en fonction de la configuration effectuée via SaveProg (voir Configuration Alerte via SaveProg).

Le portier-videon est dans l'attente d'une réponse provenant du standard de conciergerie.

Clignotement lent

BIP

Tonalité grave et lente

Le portier-videon a reçu la confirmation d'une notification provenant du standard de conciergerie.

Clignotement rapide

BIP

Tonalité aiguë et rapide

Configurations utilisateur

L'utilisateur peut régler certains paramètres du portier-videon TAB 7549 en procédant de la façon suivante :

PROCEDURE DESCRIPTION VALEUR PAR DÉFAUT

Sélection des sonneries d'appoint Séléctionne la sonnerie qui sera reproduite en cas d'appoint provenant d'un poste extérieur, d'un poste intérieur ou d'un appel palier.		Respectivement : Poste extérieur = 1 Poste intérieur = 3 Appel palier = 2
Réglage du volume de la sonnerie	Règle le volume des sonneries 5
Exclusion de la sonnerie	Active/désactive la sonnerie Sonnerie activée
Nettoyage/dispositif Valide le verrouillage de toutes les touches (5 secondes) pour permettre - de nettoyer le portier-video

Attention : procéder à ces réglages avec le portier-vision en état de veille et le combiné raccroché.

Son aigu

Touche clignotante

BIP

Touche allumée Son grave

Sélection des sonneries d'applé (pour portier-video 7549)

Cette procédure permet de sélectionner la sonnerie (10 disponibles) pour les appels suivants :

Appel extérieur touche

Appel intercommunicant touche 2

Appel palier 3 touche

Portier-vídeo en état de veille et combiné raccroché. Appuyer dessus plus de 2 secondes

Relacher

La LED clignote pour indiquer le début de la configuration.

Le portier-videon commence à reproduire la dernière sonnerie mémorisée.

Appuyer plusieurs fois sur la touche pour sélectionner la sonnerie souhaitée.

BIP

Appuyer pour mémoriser la sélection ou attendre 15 secondes. La LED cesse de clignoter et une tonalité retentit pour indiquer que la procédure est terminée.

Sélection des sonneries d'appel (pour portier-vide0 7548)

Cette procédure permet de sélectionner la sonnerie (10 disponibles) pour les appels suivants :

Appel extérieur

Portier-vídeo en état de veille et combiné raccroché.

Appuyer dessus plus de 2 secondes.

bip

Relacher

Appuyer

Le portier-videO commence à reproduire la dernière sonnerie mémorisée.

Appuyer plusieurs fois sur la touche pour sélectionner la sonnerie souhaitée.

Appuyer pour mémoriser la sélection ou attendre 15 secondes.

BIP

La LED cesse de clignoter et une tonalité retentit pour indiquer que la procédure est terminée.

Remarque : Il est possible de modifier les mélanges d'appl intercommunicant et d'appl palier via SaveProg mais pas à travers les touches.

Réglage du volume de la sonnerie

Cette procédure permet de régler le volume (10 niveaux) des sonneries.

Portier-vídeo en état de veille et combiné raccroché.

Appuyer dessus plus de 2 secondes.

bip

Relacher

Appuyer pour réduire le volume

Appuyer pour augmenter le volume

Appuyer pour mémoriser la sélection ou attendre 15 seconds.

BIP

La LED cesse de clignoter et une tonalité retentit pour indiquer que la procédure est terminée.

Exclusion de la sonnerie

Cette procédure permet de désactiver la sonnerie.

Remarque : à l'arrivée d'un appel, il suffit d'appuyer sur la touche, sans besoin de garder le doigt dessus 2 secondes, pour désactiver la sonnerie.

Nettoyage du dispositif

Cette procédure valide la fonction de nettoyage du clavier en verrouillant les touches du portier-videot le temps nécessaire au nettoyage.

Effleurer le clavier main ouverte.

Toutes les leds clignotent et les touches restent verrouillées 5 secondes.

Procéder au nettoyage. Le délambda de 5 secondes redémarre chaque fois que l'on effleure une touche.

Lorsque le temps imparti est terminé, les leds s'éteignent et le portier-vídeo émet une tonalité.

Attention: nettoyer avec un chiffon doux.

Ne pas verser d'eau sur l'appareil et n'utiliser aucun produit chimique.

Procéder au nettoyage quand l'appareil est éteint (déconnecté du bus) ou après avoir activé la procédure de nettoyage du clavier.

Configuration installateur

Cette section permet de définir certains paramètres directement à partir du dispositif ; pour certaines fonctions avancées, utiliser le logiciel SaveProg).

PROCÉTURE DESCRIPTION VALEUR PAR D'FAUT
Programmation de l'identifant ID principal	Voir Premier allumage	Aucun ID attribué (l'ID pourrait être préconfiguré uniquement si le portier-vidéo fait partie d'un kit).
Programmation de l'identifant ID secondaire	Identifie un poste intérieur comme seconde	-
Programmation des touches pour les appeals intercommunicants	Programme une ou plusieurs touches permettant d'effectuer des appeals intercommunicants vers d'autres postes intérieurs.	Aucun appel intercommunicantprogrammé.
Programmation d'une touche pour l'auto-allumage d'un poste extérieur spécifique	Programme une ou plusieurs touches permettant d'effectuer un auto-allumage vers un poste extérieur spécifique.	-
Programmation des niveaux de contraste et de luminosité du signal video	Définit les niveaux de contraste et de luminosité du signal video.
Réinitialisation de la programmation par défaut pour chaque touche	Réinitialise les configurations par défaut pour chaque touche programmable.
Réinitialisation de la programmation complète par défaut	Efface toutes les programmes du portier-vidéo (réinitialisation sur les paramètres d'usine).

Chaque programmation dispose de deux modalités, décrites ci-après :

• Modalité de programmation simplifiée
• Modalité de programmation standard

LEGENDE

bip

Son aigu

Touche clignotante

BIP

Touche allumée Son grave

Combiné décroché, son produit par le haut-parleur du combiné

Modalité de programmation simplifiée

Cette procédure permet d'identifier comme seconde un poste intérieur associé à un poste principal d'un groupe en cas d'appel simultané provenant d'un poste extérieur (un poste principal et 3 secondaires au maximum).

*Remarque: cette procédure est valide pour les platines à poussoirs et elle pourrait varier en fonction du poste extérieur utilisé. Pour les postes extérieurs avec clavier et écran, taper le code ID du poste principal et confirmer avec la touche d'appliquer.

Remarque : pour programmer le déclenchement de la sonnerie de tous les portiers-videos et l'activation du portier-video principal seul, utiliser le logiciel SaveProg.

Remarque : pour supprimer l'appartenance à un Groupe, voir « Réinitialisation des données par défaut »

Modalités de programmation standard

Ct t a i a e a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a 0

Programmation des touches pour les appels intercommunicants (modalité de programmation simplifiée)

Cette procédure permet de programmer l'une des touches du portier-video permettant d'effectuer des appels intercommunicants vers d'autres postes intérieurs.

Les touches programmables pour cette fonction sont les suivantes : 123 pour portier-video 7549, uniquely pour le portier-video 7548.

Programmation des touches pour les appels intercommunicants (modalité de programmation standard)

Cette procédure permet de programmer l'une des touches du portier-videon permettant d'effectuer des appels intercommunicants vers d'autres postes intérieurs.

Les touches programmables pour cette fonction sont les suivantes : 123 pour portier-video 7549, uniquely - pour le portier-video 7548.

Soulever et porter le combiné à l'oreille.

Appuyer dessus simultanément

bip

Relacher

Relacher Garder le doigt sur la touche à programme pour l'appoint intercommunicant parmi les disponibles

ci-après

/F2/

Le poste intérieur émet un son qui confirme l'opération. Raccrocher. Appuyer sur l'une des touches.

du poste intérieur a appelé

Programmation de la touche auto-allumage vers un poste extérieur spécifique (modalité de programmation simplifiée)

Cette procédure permet de programmer l'une des touches du portier-video pour effectuer un auto-allumage direct vers un poste extérieur spécifique.

Les touches programmables pour cette fonction sont les suivantes : 123 pour portier-video 7549, uniquely pour le portier-video 7548.

suivent, appeler le portier-video à partir du poste extérieur* que l'on souhaite allumer. Le poste intérieur émet un son qui confirme l'opération et il est appelé par le poste extérieur. Raccrocher dans les 60 secondes qui

*Remarque : cette procédure est valide pour les platines à poussoirs et elle pourrait varier en fonction du poste extérieur utilisé.

Pour les postes extérieurs avec clavier et écran, taper le code ID et confirmer avec la touche d'appe

Programmation de la touche auto-allumage vers un poste extérieur spécifique (modalité de programmation standard)

Cette procédure permet de programmer l'une des touches du portier-vídeo pour effectuer un auto-allumage direct vers un poste extérieur spécifique.

Les touches programmables pour cette fonction sont les suivantes : 123 pour portier-video 7549,

uniquement le portier-video 7548.

Partir du poste extérieur que l'on souhaite allumer.

Le poste intérieur émet un son qui confirme l'opération et il est appelé par le poste extérieur.

Raccrocher. Appeler le portier-video.

*Remarque : cette procédure est valide pour les platines à poussoirs et elle pourrait varier en fonction du poste extérieur utilisé.

Pour les postes extérieurs avec clavier et écran, taper le code ID et confirmer avec la touche d'appel

Programmation d'une touche pour la commande d'une gâche spécifique (Modalité de programmation simplifiée)

Cette procédure permet de programmer une touche pour commander l'ouverture d'une gâche vers un poste extérieur spécifique.

Les touches programmables pour cette fonction sont les suivantes : 123 pour portier-video 7549, uniquely pour le portier-video 7548.

suivent, appeler le portier-video à partir du poste extérieur sur lequel l'on souhaite programmer la commande gâche.

Le poste intérieur émet un son qui confirme la programmation.

Il reçoit ensuite un appel provenant du poste extérieur sur lequel a été programmée la commande gâche.

Raccrocher Dans les 60 secondes q

*Remarque : cette procédure est valide pour les platines à poussoirs et elle pourrait varier en fonction du poste extérieur utilisé.

Pour les postes extérieurs avec clavier et écran, taper le code ID et confirmer avec la touche d'appel

Programmation des niveaux de contraste et de luminosité de l'écran (signal vidéo)

Cette procédure permet de définir les niveaux de contraste et de luminosité de l'écran (signal vidéo).

Remarque : configuration disponible uniquement si l'installation présente un poste extérieur configuré comme « Maître ».

Soulever et porter le combiné à l'oreille.

Appuyer dessus simultanément

bip

Relacher

Appuyer sur l'une des 4 touches sous le combiné

Le Poste Exterieur Maitre s'allume

Appuyer dessus pour augmenter ou diminuer le contraste

Appuyer dessus pour augmenter ou diminuer la luminosité

Raccrocher ou attendre les temps nécessaires

Réinitialisation de la programmation par défaut pour chaque touche (Modalité de programmation simplifiée)

Cette procédure permet de rétablir la configuration par défaut de chaque touche programmable. Les touches réarmables manuellement sont les suivantes : 1 2 3 pour portier-video 7549, uniquement pour le portier-video 7548.

Remarque : pour reprogrammer les touches ou réinitialiser les touches aux valeurs par défaut, utiliser le logiciel SaveProg

Réinitialisation de la programmation par défaut pour chaque touche (modalité de programmation simplifiée alternative)

Cette procédure permet de rétablir la configuration par défaut de chaque touche programmable.

Les touches réarmables manuellement sont les suivantes : 123pqr portier-video 7549, uniquement pour le portier-video 7548.

Remarque : pour reprogrammer les touches ou réinitialiser les touches @ @ aux valeurs par défaut, utiliser le logiciel SaveProg

Réinitialisation de la programmation par défaut pour chaque touche (Modalité de programmation standard)

Cette procédure permet de rétablir la configuration par défaut de chaque touche programmable.

Les touches reprogrammables manuellement sont les suivantes : 1234

Remarque : pour reprogrammer les touches ou réinitialiser les touches aux valeurs par défaut, utiliser le logiciel SaveProg

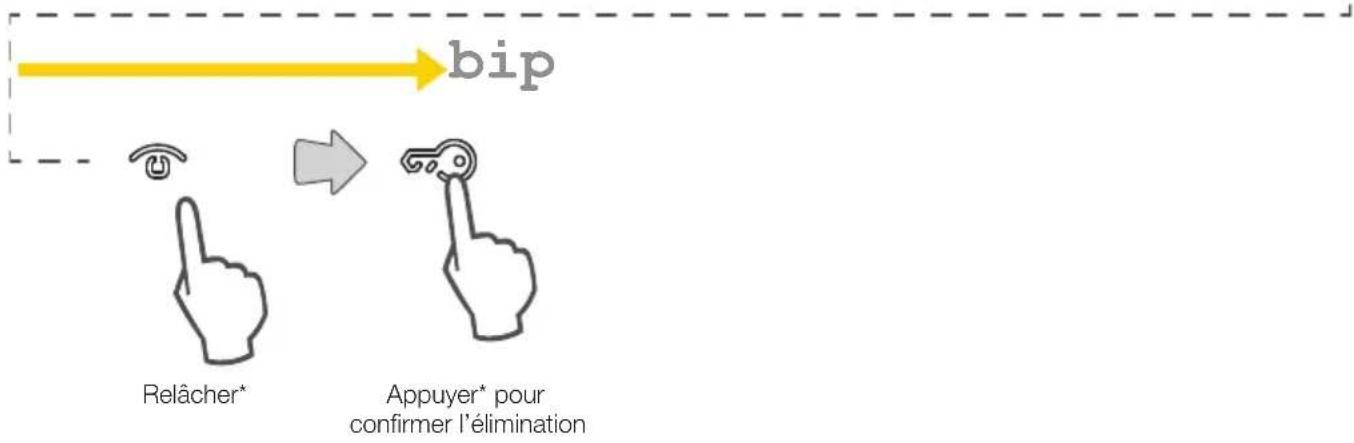

Réinitialisation de la programmation complète par défaut (modalité de programmation simplifiée)

Cette procédure permet de supprimer tous les programmes du portier-videor (réinitialisation sur les paramètres d'usine).

Soulever et porter le combiné à l'oreille.

6 sec Appuyer 6 secondes sur la touche.

2 sec

Garder le doigt encore 2 secondes.

2 sec

Garder le doigt encore 2 secondes.

5 sec

Relacher

Relâcher pour confirmer l'élimination

Relacher

*Attention : effectuer les opérations suivantes lorsque le combiné émet une tonalité.

Vérifier l'élimination. Appuyer pour vérifier.

Si le portier-videon émet 3 tonalités, les programmations ont été supprimées.

Modalités de programmation standard

Cette procédure permet de supprimer tous les programmes du portier-videon (réinitialisation sur les paramètres d'usine).

*Attention : effectuer les opérations suivantes lorsque le combiné émet une tonalité.

Vérifier l'élimination

Si le portier-vídeo émet 3 tonalités, les programmations ont été supprimées.

Configuration de la fonction alerte via saveprog

Le portier-vídeo, s'il est dûment configuré, peut envoyer une notification au standard de conciergerie art. 40510, y compris lorsqu'le bus Due Fili Plus est occupé. Contrairement à d'autres postes intérieurs, il est possible d'utiliser uniquement les deux bornes FP-M comme entrée à la place des touches. Dans ce cas, la fonction d'appel palier local n'est plus disponible.

Choisir le mode de fonctionnement de FP-M à travers SaveProg.

1. Valider l'entrée FP-M.
2. Le poste intérieur reste en attente de recevoir l'avis de la part du standard.

Entre temps, l'utilisateur reçoit la signalisation prédéfinie en fonction du tableau ci-après.

À la réception du message, le standard émet un double bip pour avertir le standardiste et l'icône rouge en forme d'enveloppe s'allume.

1. S'il ne reçoit aucune réponse, le poste intérieur renvoie le message toutes les 10 secondes.

Au bout de 5 tentatives échouées, le poste interieur cesse d'envoyer les messages.

1. Quand le poste interieur reçoit la confirmation que le standard a bien reçu le message, l'utilisateur reçoit la signalisation prédefinie en fonction du tableau ci-après.

Normalement, le temps entre l'envoi de la demande et la confirmation de la réception est inférieur à la seconde.

1. Tant que le standardiste n'appelle pas le poste intérieur pour obtempérer à la demande, le poste intérieur renvoie le message toutes les 120 secondes, faisant la signalisation active jusqu'à ce que le standardiste ait rappelé en fonction de la liste des événements.

Le standard émet deux bips pour chaque message et le compteur de messages reçus augmente.

Pour consulter le compteur, ouvrir la liste des avis sur le standard.

L'envoi de messages est infini.

Il continue jusqu'au terme du service décrit au point suivant, à moins que l'on éteigne le standard ou qu'on l'élimine de l'installation. Dans ce cas, le poste interieur, au bout de 5 tentatives échouées, à partir du premier délai d'attente de 120 secondes, se met en condition de repos et l'utilisateur ne reçoit plus la signalisation relative à l'alerte.

1. Si le standardiste appelle et parle avec le poste interieur uniquement à partir de la liste des avis, le bus Due Fili Plus envoie au poste interieur un message qui interrompt la procédure d'Alerte et l'utilisateur ne reçoit plus la signalisation correspondante.

Remarque : après avoir éteint le poste interieur, la fonction recommence depuis le début lorsqu'on le rallume.

Configuration alerte

SaveProg permet de choisir certaines caractéristiques de la fonction Alerte :

1. Validation

a. Désactivé (par défaut) b. Validé

1. Polarité état activé

a. Contact normalement ouvert (par défaut) b. Contact normalement fermé

1. Retard à l'activation

a. 0,1 secondes (par défaut) b. 0,5 secondes c. 1 seconde d. 2 secondes

1. Mode de signalisation

a. Aucune b. LED associée à la touche Éclairage escalier (par défaut) c. Sonnerie

La temporisation est la suivante, en fonction du type de signalisation, à l'exception de la première :

ÉTAT TEMPORISATION LED TEMPORISATION SONNERIE

Le poste interieur reste en attente de receivevoir l'avis de la part du standard.	Clignotement selon l'intervalle 0,5 secondes allumée / 0,5 secondes éteinte	Une tonalité à 2 KHz PDT 0,2 secondes
Le poste interieur a reçu l'avis de réception du message de la part du standard.	Clignotement selon l'intervalle 0,1 secondes allumée / 0,1 secondes éteinte	Une tonalité à 1 KHz PDT 0,1 secondes

Configuration avancée avec logiciel saveprog

SaveProg permet de configurer le portier-videon avec des fonctions avancées.

SaveProg est un logiciel pour PC créé spécialement pour la configuration avancée des Systèmes Due Fili Plus.

Le logiciel permet d'effectuer les programmations avancées suivantes :

• modifier les configurations de toutes les touches
• créer des Groupes
• valider et désactiver des fonctions.

Cliquez pour ouvrir la fenêtre « Configuration dispositifs »

Procéder à la configuration et cliquer sur pour la transférer sur le portier-vídeo

Mise à jour du micrologiciel

Permettre à jour le dispositif:

1. le déconnecter du bus Due Fili Plus
2. le connecter à l'ordinateur via l'USB
3. lancer la mise à jour via WinBoot dans les 30 secondes qui suivent

Suivez les indications de WinBoot

7549-7548Tab4.3

Remarques
