Marque	Martin
Modèle	M•Flex S
Type de produit	Caisson de basses amplifié
Dimensions (L x P x H)	57.5 x 50 x 79 cm (22.6 x 19.7 x 31.1 pouces)
Poids	18 kg (39,6 lbs)
Alimentation (modèle EU)	230 V, 50 Hz
Alimentation (modèle US)	110 V, 60 Hz
Consommation électrique - crête	510 W
Consommation électrique - moyenne	185 W
Consommation électrique - sans signal	53 W
Consommation électrique - veille	5 W
Courant maximal (230 V)	2,23 A
Courant maximal (115 V)	4,46 A
Réponse en fréquence (±10 dB)	45 Hz – 250 Hz
SPL max long terme (calculé)	123 dB
SPL max crête (calculé)	129 dB
Mise en veille automatique	Après 12 minutes
Transducteur	15" coaxial avec bobine de 3"
Puissance nominale (IEC 268)	320 W
Puissance crête	1280 W
Sensibilité	97 dB
Amplificateur - sortie LF continue RMS	350 W
Filtre passe-haut	115 Hz, 24 dB/octave (LR)
Entrée ligne	Symétrique, impédance 22 kΩ
Points de suspension	4 points pour vis M6
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou aux liquides. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter le service après-vente Martin pour pièces et réparations.

FOIRE AUX QUESTIONS - M•Flex S MARTIN

Comment brancher le caisson de basses M•Flex S ?

Utilisez une entrée ligne symétrique (XLR ou jack TRS) depuis votre console ou source audio. L'impédance d'entrée est de 22 kΩ.

Quel est le filtre passe-haut intégré ?

Le caisson intègre un filtre passe-haut à 115 Hz avec pente de 24 dB/octave (Linkwitz-Riley), idéal pour couper les fréquences graves indésirables.

Peut-on utiliser le M•Flex S en suspension ?

Oui, il dispose de 4 points de fixation pour vis M6. Utilisez des accessoires de levage adaptés et respectez les normes de sécurité.

Quelle est la tension d'alimentation requise ?

Il existe deux versions : 110 V/60 Hz pour les États-Unis et 230 V/50 Hz pour l'Europe. Vérifiez l'étiquette avant de brancher.

Le caisson passe-t-il en veille automatique ?

Oui, après 12 minutes sans signal, il bascule en veille (consommation 5 W). Il se réveille dès qu'un signal est détecté.

Quelle est la puissance maximale du caisson ?

La puissance crête est de 1280 W, la puissance nominale (IEC) est de 320 W. L'amplificateur délivre 350 W RMS en sortie LF.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou abrasifs. Débranchez l'appareil avant tout entretien.

Quelles sont les dimensions et le poids du M•Flex S ?

Dimensions : 57,5 x 50 x 79 cm (22,6 x 19,7 x 31,1 pouces). Poids : 18 kg (39,6 lbs).

Quel type de transducteur équipe ce caisson ?

Un haut-parleur coaxial de 15 pouces avec bobine mobile de 3 pouces, offrant une sensibilité de 97 dB.

Où puis-je trouver des pièces détachées ?

Contactez le service après-vente Martin ou un revendeur agréé. N'essayez pas de réparer vous-même l'amplificateur.

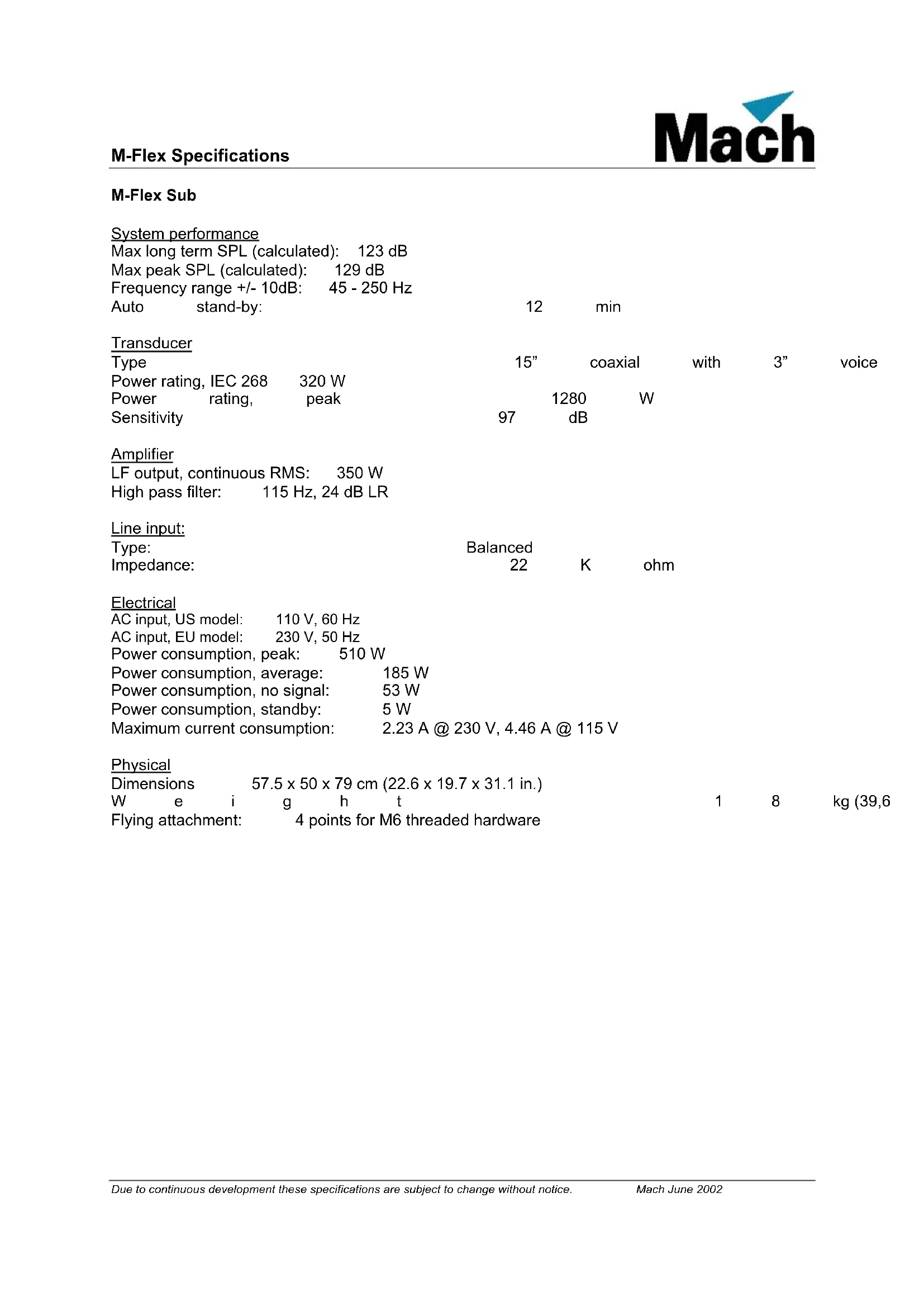

MODE D'EMPLOI M•Flex S MARTIN

M-Flex Sub

System performance

Max long term SPL (calculated): 123 dB

Max peak SPL (calculated): 129 dB

Frequency range +/- 10dB: 45 - 250 Hz

Auto stand-by: 12 min

Transducer

Type			15"	coaxial	with	3"	voice
Power rating, IEC 268	320 W
Power rating,	peak		1280	W
Sensitivity		97	dB

Amplifier

LF output, continuous RMS: 350 W

High pass filter: 115 Hz, 24 dB LR

Line input:

Type:	Balanced
Impedance:	22	K	ohm

Electrical

AC input, US model: 110 V, 60 Hz

AC input, EU model: 230 V, 50 Hz

Power consumption, peak: 510 W

Power consumption, average: 185 W

Power consumption, no signal: 53 W

Power consumption, standby: 5 W

Maximum current consumption: 2.23 A @ 230 V, 4.46 A @ 115 V

Physical

Dimensions	57.5 x 50 x 79 cm (22.6 x 19.7 x 31.1 in.)
W e i	g	h	t		1	8 kg (39,6
Flying attachment:	4 points for M6 threaded hardware
