Type de produit	Disjoncteur modulaire
Marque	Schneider Electric
Modèle	LV426863
Catégorie	Disjoncteur
Gammes compatibles	ComPacT NSXm, PowerPacT B-Frame
Pôles disponibles	2P, 3P, 4P
Type de déclencheur	MN (manque de tension) et MX (émission de tension)
Fonctions principales	Protection des circuits, déclenchement à distance
Installation	Réservée au personnel qualifié, respect des réglementations
Consignes de sécurité	Débrancher toutes les sources d'alimentation, mettre le disjoncteur en position déclenché, utiliser un détecteur de tension adapté
Couple de serrage des vis	Respecter le couple indiqué, ne pas utiliser d'outil motorisé
Entretien et nettoyage	Débrancher l'alimentation, ne pas pincer les fils lors de la fermeture du capot
Démontage du déclencheur	Possible sans recâblage, faire levier avec un tournevis sur la languette
Pièces détachées et réparabilité	Déclencheurs MN/MX remplaçables, couvercles d'accessoires
Documentation	Notice d'utilisation disponible en PDF sur www.se.com

FOIRE AUX QUESTIONS - LV426863 SCHNEIDER

Comment installer le disjoncteur LV426863 ?

L'installation doit être effectuée par du personnel qualifié uniquement. Avant toute opération, débranchez toutes les sources d'alimentation et mettez le disjoncteur en position déclenché. Respectez les réglementations locales et nationales.

Quels déclencheurs sont disponibles pour ce modèle ?

Le disjoncteur peut être équipé de déclencheurs voltmétriques MN (manque de tension) et MX (émission de tension).

Comment tester le déclencheur MN ?

Mettez le circuit de commande sous tension, fermez le disjoncteur, puis mettez le circuit de commande hors tension. Le disjoncteur doit déclencher.

Comment tester le déclencheur MX ?

Fermez le disjoncteur, puis mettez le circuit de commande sous tension. Le disjoncteur doit déclencher.

Que faire si le déclencheur ne fonctionne pas ?

Vérifiez le câblage du déclencheur. Notez que la résistance des bobines MN ou MX ne peut pas être mesurée aux bornes du déclencheur.

Comment démonter le déclencheur voltmétrique ?

Suivez les étapes d'installation dans l'ordre inverse. Faites levier sur la languette à l'aide d'un tournevis. Le déclencheur se démonte sans déconnexion du câblage, permettant un remplacement facile.

Quelles précautions de sécurité avant une intervention ?

Débranchez toutes les sources d'alimentation de l'équipement. Utilisez un détecteur de tension ayant une valeur nominale appropriée pour confirmer que l'alimentation est coupée. Mettez le disjoncteur en position déclenché.

Peut-on remplacer le disjoncteur sans recâbler les déclencheurs ?

Oui, le déclencheur voltmétrique se démonte sans déconnexion du câblage, ce qui permet le remplacement du disjoncteur sans recâblage du déclencheur.

Quel couple de serrage pour les vis des couvercles d'accessoires ?

Serrez toutes les vis des couvercles d'accessoires au couple de serrage indiqué sur le produit. Ne serrez pas à un couple excessif et n'utilisez pas d'outil motorisé.

Où puis-je trouver la notice d'utilisation complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur le site www.se.com ou sur notice-facile.com.

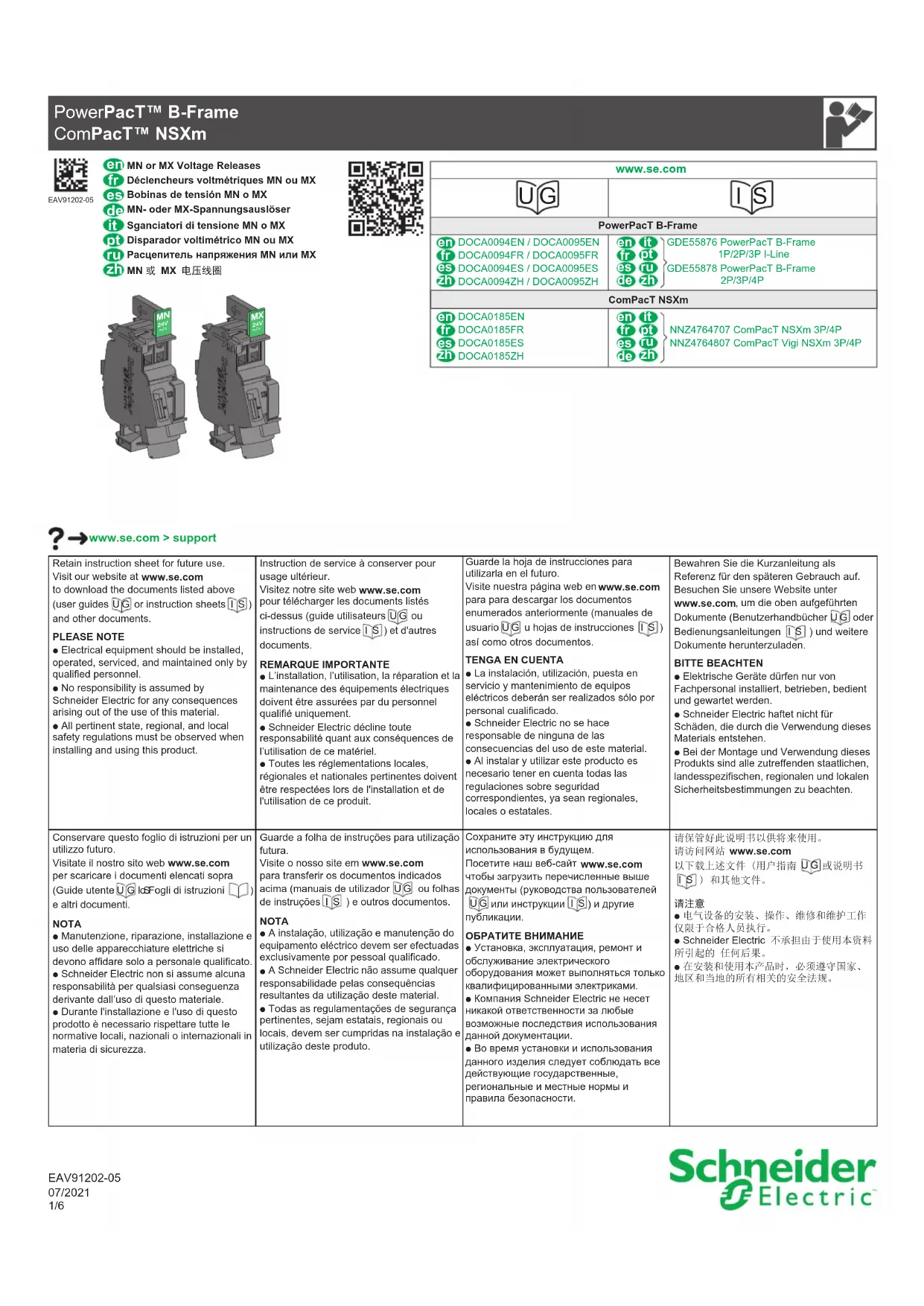

MODE D'EMPLOI LV426863 SCHNEIDER

Instructions de service à conserver pour usage ultérieur.

Visitez notre site web www.se.com pour télécharger les documents listés ci-dessus (guide utilisateurs UG ou instructions de service IS) et d'autres documents.

Remarque importante

• L'installation, l'utilisation, la réparation et la maintenance des équipements électriques doivent être assurées par du personnel qualifié uniquement.
• Schneider Electric décline toute responsabilité quant aux conséquences de l'utilisation de ce matériel.
• Toutes les réglementations locales, régionales et nationales pertinentes doivent être respectées lors de l'installation et de l'utilisation de ce produit.

Débranchez toutes les sources d'alimentation de cet équipement avant d'effectuer toute opération interne ou externe sur celui-ci.

1. Mettez le disjoncteur en position déclenchée avant l'installation.
2. Utilisez un dispositif de détection de tension ayant une valeur nominale appropriée pour vous assurer que l'alimentation est coupée.

3P 4P 2P Compact NSXm

MN/MX

Trip

PowerPacT B-Frame ComPacT NSXm MN/MX

Trip

2P / 3P / 4P

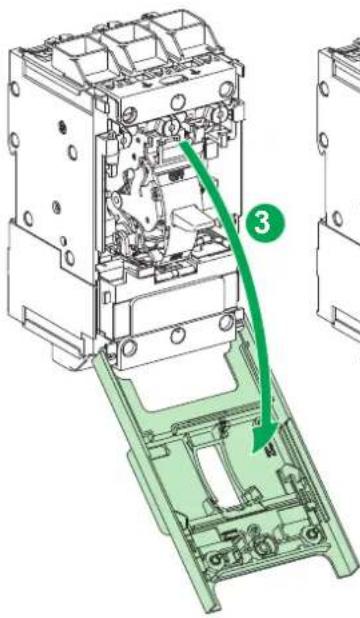

PZ1 ① Clack! ② x2

• Ne pincez pas les fils lors de la fermeture du capot.
• Serrez toutes les vis des couvercles d'accessoires au couple de serrage indiqué.
• Ne serrez pas à un couple excessif.
• N'utilisez pas d'outil motorisé pour serrer les vis. Si ces directives ne sont pas respectées, cela peut entraîner des dommages matériels.

Contrôle du déclencheur voltmétrique à manque de tension MN

1. Mettez le circuit de commande sous tension, puis fermez le disjoncteur.
2. Mettez le circuit de commande hors tension.
3. Le disjoncteur doit déclencher. Contrôle du déclencheur volt-métrique à émission de tension MX
4. Fermez le disjoncteur.
5. Mettez le circuit de commande sous tension.
6. Le disjoncteur doit déclencher. Si le déclencheur ne fonctionne pas correctement, contrôlez le câblage. Nota: la résistance des bobines des déclencheurs MN ou MX ne peut pas être mesurée aux bornes du déclencheur.

• Démontez le déclencheur voltmétrique en suivant les étapes d'installation dans l'ordre inverse. Faites levier sur la languette à l'aide d'un tournevis.
• Le déclencheur voltmétrique se démonte sans déconnexion du câblage. Ceci permet le remplacement éventuel d'un disjoncteur sans recâblage du déclencheur.
