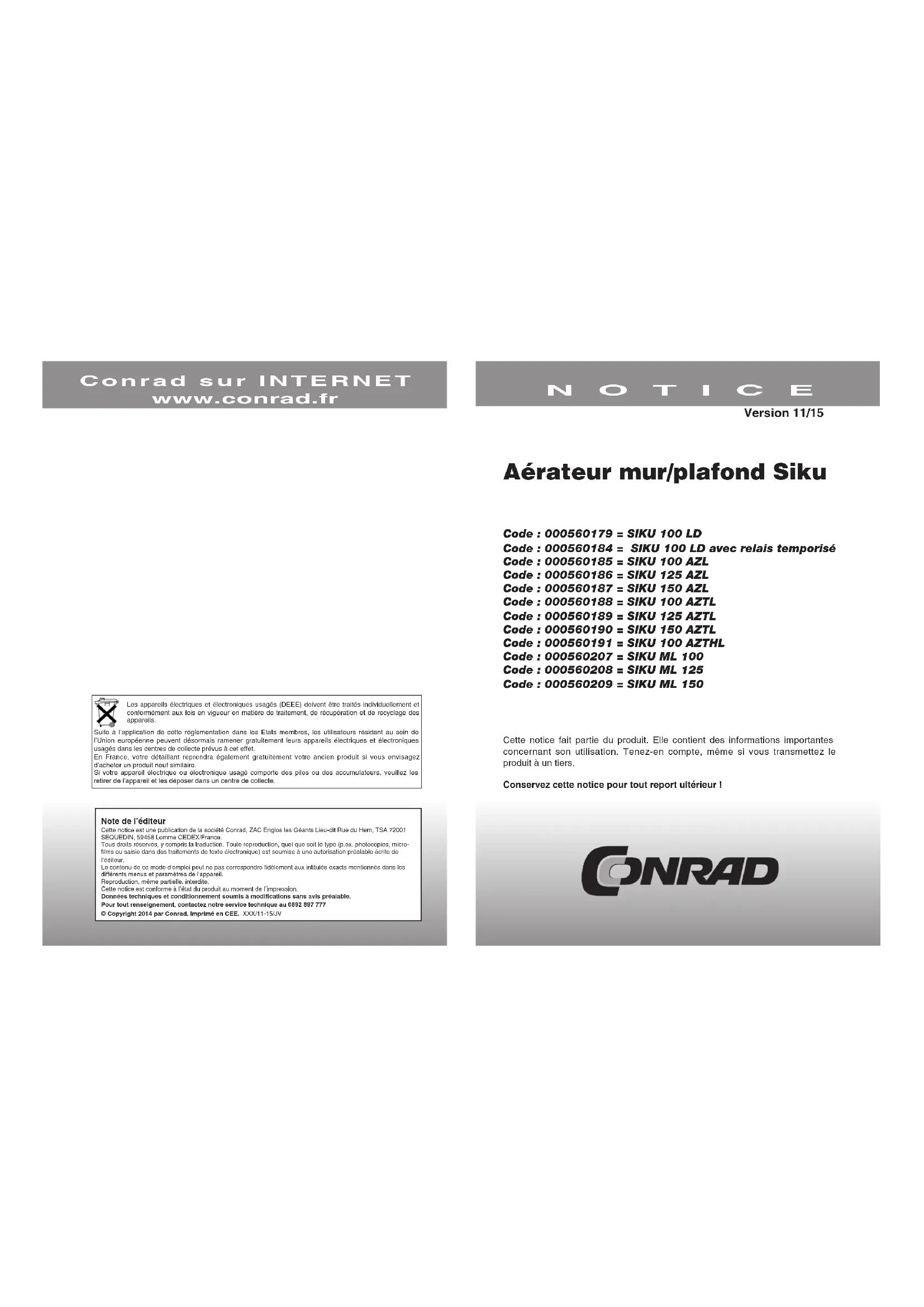

MODE D'EMPLOI 100 AZL Siku

Aérateur mur/plafond siku

Code:000560179 = SIKU 100 LD Code:000560184 = SIKU 100 LD avec relais temporisé Code:000560185 = SIKU 100 AZL Code:000560186 = SIKU 125 AZL Code:000560187 = SIKU 150 AZL Code:000560188 = SIKU 100 AZTL Code:000560189 = SIKU 125 AZTL Code:000560190 = SIKU 150 AZTL Code:000560191 = SIKU 100 AZTHL Code:000560207 = SIKUML100 Code:000560208 = SIKUML125 Code:000560209 = SIKUML150

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et

conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidents au sein de l'Union européenne peuvent désormais ramener notamment leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, vous détaillant répondra également gratuitement vos anciens produits si vous envisagez d'acheter un produit neuf similaire. Si vous avez un appareil électrique ou électronique usagé composé des piles ou des accumulateurs, veillez à les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrec, ZAC Engios les Géants Lieu-dit Rue du Hem, TSA 72001 SEOUIDIN, 59458 Lomme CEDEX/France Tous droits réservés, y compris la traduction. Toute reproduction, quel qu'en soit le type (p. e. x. photocopieurs, microfilms ou sérias dans des systèmes de textes technographiques) est soumise à une autorisation préalable écrite. Le contenu de ce mode d'emploi peut ne pas correspondre exactement aux instructions exactes mentionnées dans les différents menus et paramètres de la appareil. Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777 Copyright 2014 par Conrad. Imprimé en CEE. XXX/11-15/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur!

Domanie d'utilisation

Les ventilateurs aspirants de type SKIU 100/120/150 sont conçus pour aider la ventilation verticale des pièces, qui disposent d'une cheminée de ventilation individuelle. Le petit diamètre du conduit de ventilation s'élève à 100/120/150 mm. Le ventilateur est équipé d'un petit moteur silencieux, fabriqué à partir de plastique ABS de grande qualité. Il fait disparaître en très peu de temps les odeurs, fumées et humidité désagréables.

Données techniques	Tension nominale	Puisance consommée	Débit d'air	Isolation (pas de mise à zéro)	Mode de fonctionnement
SIKAU 100 AZ 220	à 240 V 20 W 98 m		3/8 II IP	X4	S1(fonctionnement en continu)
SIKAU 125 AZ 220	à 240 V 22 W 185 m		3/8 II IP	X4	S1(fonctionnement en continu)
SIKAU 100 M 220	à 240 V 14 W 98 m		3/8 II IP	X4	S1(fonctionnement en continu)
SIKAU 125 M 220	à 240 V 16 W 185 m		3/8 II IP	X4	S1(fonctionnement en continu)
SIKAU 100 LD 220	à 240 V 14 W 88 m		3/8 II IP	X4	S1(fonctionnement en continu)

Installation

Les ventilateurs aspirants doivent être installés à l'entrée d'un canal de ventilation. Vous devez d'abord retirer la grille de protection pour fixer le ventilateur. Pour cela, soulève la grille par le bas avec un tournevis. Insère que l'ouverture le boîtier du ventilateur dans le canal de ventilation et l'emplacement des deux chevilles de fixation peut être esquissé sur le mur. Si le ventilateur est intégré à l'ouverture, alors appuyez sur le boîtier externe, en commençant par le haut. Pour les ventilateurs conçus avec un interrupteur à minutes, la durée de fonctionnement peut être programmée entre 2 à 30 minutes. La durée de fonctionnement est réglée par défaut sur environ 2 minutes.

Remarques

Le montage, démontage ou entretien du ventilateur doit être uniquement effectué lorsqu'ell'imentation est coupée. Lors du montage, veillez impérativement à ce que la pièce cylindrique du ventilateur ne soit pas endommagée. Veillez faire appel à un spécialiste si le ventilateur est endommagé.

Consignes d'utilisation

Si vous constatez que le ventilateur est particulièrement encrassé, vous devez le nettoyer. Débranchez pour ce qui fait le ventilateur du secteur et soulevez la grille du boîtier par le bas à l'aide d'un tournevis. Toutes les pièces en plastique doivent être nettoyées avec de l'eau tiède et une petite quantité de solution de nettoyage. Toutes les pièces doivent être séchées avant d'être réinstallées. N'utilisez en aucun cas de l'essence ou de solvant pour le nettoyage d'appareil.

Conditions de garantie

Le fabriacur assures une bonn qualitei und un bon financementd'elappareu sous uneDurie de 12moi a compter de la date d'achat, durure pour laquelle la garantione u applique. Les dysfonctionnementus ou dommages de l'appareul survenant au cours de la période de garantie sont réparées en atelier SAV sous 21 jours a compter de la date de retour de l'apparel défectueux. Le signalement de dystonctionnementes ou de dommas s'effectue aupres du atelier SAV. Dans d'autres cas, ce signalement peut aussi s'effectuer aupres du point de vente ou du fabricant. Le terme "réparation ne considere pas les manipulations mentionnées dans ce manuel d'utilisation (I'entretien regulier, par exemple), que lesquelles I'utilisateur porte la responsabilité. Une fois la garantie expirée, celte-ci ne sera pas prolongee. Cette garantie ne couvse pas des dommasde l'appareul provoqvés par un entretien ou un stockage inapproprié, par une élimination de plomb voilante, ni les dommas mécaniques.

Schémas de branchement

Circuit d'alimentation pour ventilateurs équipés d'un interrupteur intégré.

Image 1

Schéma de branchement d'un ventilateur sans interrupteur intégré sur un circuit où « S » représente l'interrupteur installé en supplément.

Image 2

Schéma de branchement d'un ventilateur equipped d'une minuterie/d'une minuterie avec capteur d'humidité et interrupteur intégré.

Image 3

Schéma d’branchement d’un ventilateur équipé d’une minuterie/d’une minutaire avec capteur d’humidité et sans interrupteur intégré.

Image 4

• Uniquement pour ventilateurs 12 V (comme indiqué sur le carton d'emballage et le boîtier).

Les schémas 1 et 3 illustrent le fonctionnement de ventilateurs équipés d'un interrupteur intégré.

Les schémas 2 et 4 illustrent le branchement de ventilateurs ne disposant pas d'Interrupteur Intégré. L'interrupteur exerçant « +S » est représenté.

Il est possible de programmer la durée de temporisation du ventilateur sur une plage comprise entre 2 et 30 minutes. Cette durée peut être réglée grâce au potentiomètre T : tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la durée, et dans le sens inverse pour la diminuer.

Les ventilateurs équipés d'une minutière et d'un capteur d'humidité peuvent être programmés sur un certain niveau d'humidité (entre 50 et 90%) réglable par le potentiomètre H : tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le niveau, et dans le sens inverse pour le diminuer au cours de la durée réglée par la minuterie.

Les ventilateurs équipés d'une minuterie et d'un détecteur de mouvement s'allument dès qu'une personne se déplace sur une distance comprise entre 1 et 4 mètres par rapport au ventilateur. Le détecteur dispose d'un angle de détection de, et coupe automatiquement le ventilateur selon la durée réglée via la minuterie, comprise entre 2 et 30 minutes (tourez le bouton du potentiomètre T dans le sens des aiguilles d'une montre pour augmenter la durée, et dans le sens inverse pour la diminuer).

Attention! Le schéma de minuterie se trouve sous le potentiomètre du circuit. La durée de minuterie ne peut être réglée si l'alimentation du ventilateur n'est pas coupée. Le schéma 4 indique le branchement d'une lampe d'éclairage sur la minuterie du ventilateur, commandée par un interrupteur unique («S» est un interrupteur extérieur). Lorsque la lampe d'éclairage est éteinte, le ventilateur fonctionne selon la durée réglée via la minuterie.
