SP 200K - Détecteur SAUTER - Notice d'utilisation et mode d'emploi gratuit

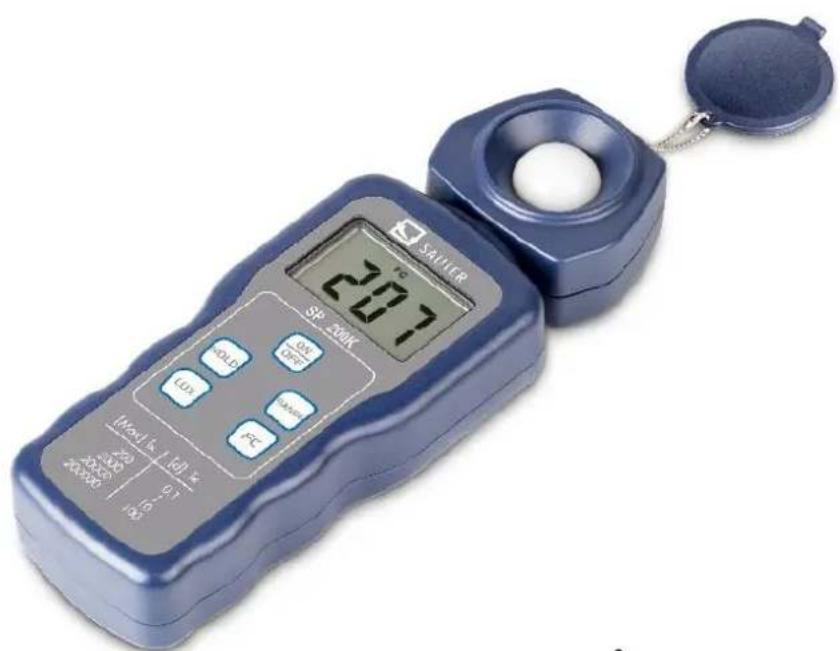

Type de produit	Photomètre numérique (luxmètre)
Marque	Sauter
Modèle	SP 200K
Dimensions	185 mm x 68 mm x 38 mm
Poids	130 g
Alimentation	1 pile 9V type 6F22
Autonomie	Environ 200 heures
Affichage	LCD 3 ½ chiffres, max 1999
Plage de mesure	0 à 200 000 Lux / 0 à 20 000 FC
Précision	±4 % rdg ±10 digit (jusqu'à 20 000 Lux), ±5 % rdg ±10 digit (au-delà)
Résolution	0,1 Lux (200 Lux), 1 Lux (2000 Lux), 10 Lux (20 000 Lux), 100 Lux (200 000 Lux)
Fonctions principales	Mesure d'éclairement, maintien de crête (Peak-Hold), mise à zéro automatique, correction pour sources non standard, sélection d'unité Lux/FC, 4 gammes de mesure
Capteur	Photodiode au silicium avec filtre, correction cosinus
Fréquence de mesure	2 fois par seconde
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	0 à 70 % HR
Température de stockage	-10 °C à 50 °C
Entretien et nettoyage	Essuyer le capuchon du capteur avec un chiffon humide. Ne pas stocker à température ou humidité élevée. Étalonnage périodique recommandé.
Accessoires inclus	Mallette de transport, pile, mode d'emploi
Réparabilité	Pièces détachées non spécifiées ; contacter le SAV pour entretien ou réparation
Sécurité	Utiliser uniquement dans les conditions spécifiées. Ne pas ouvrir le boîtier. Remplacer la pile si le symbole batterie apparaît.

FOIRE AUX QUESTIONS - SP 200K SAUTER

Comment allumer et éteindre le luxmètre Sauter SP 200K ?

Appuyez sur la touche ON/OFF pour allumer ou éteindre l'appareil.

Comment changer l'unité d'affichage entre Lux et Foot-candle (FC) ?

Appuyez sur le bouton Lux/FC pour basculer entre les unités. 1 FC = 10,76 Lux.

Que faire si l'écran affiche seulement le chiffre '1' ?

Cela indique un dépassement de gamme. Appuyez sur le bouton RANGE pour sélectionner une gamme supérieure (200, 2000, 20000 ou 200000 Lux).

Comment utiliser la fonction de maintien de la mesure (HOLD) ?

Appuyez sur le bouton HOLD pour figer la valeur affichée. Appuyez à nouveau pour reprendre les mesures en temps réel.

Quand faut-il remplacer la pile et comment ?

Remplacez la pile (9V type 6F22) dès que le symbole pile apparaît sur l'écran. Éteignez l'appareil, ouvrez le compartiment au dos, remplacez la pile et refermez le couvercle.

Comment nettoyer le capteur du luxmètre ?

Essuyez le capuchon de protection blanc du capteur photo avec un chiffon humide de temps en temps. Ne pas utiliser de solvants.

Quelle est la précision du Sauter SP 200K ?

Précision de ±4% rdg ±10 digit jusqu'à 20 000 Lux, et ±5% rdg ±10 digit pour les gammes supérieures. La répétabilité est de ±2%.

Quelles sont les gammes de mesure disponibles ?

Quatre gammes : 200 Lux / 20 FC, 2000 Lux / 200 FC, 20 000 Lux / 2000 FC, 200 000 Lux / 20 000 FC.

Comment stocker l'appareil quand il n'est pas utilisé ?

Rangez le luxmètre dans un endroit sec, à une température entre -10°C et 50°C et une humidité inférieure à 80% HR. Replacez le capuchon de protection sur le capteur.

Où trouver des exemples de niveaux d'éclairement recommandés ?

Consultez le tableau dans le manuel (section 9) : par exemple, pour un bureau 200-750 Lux, pour une salle d'opération 750-1500 Lux, etc.

MODE D'EMPLOI SP 200K SAUTER

SAUTER SP 200K

Version 2.1

04/2023

SAVIUM SP-200K 20.7°C OLD OFF MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Min Max Max Max Min Max Max Min Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max High

[Non-Text]

MESURE PROFESSIONNELLE

Table des matières:

1 En général 3 2 Fonctions.... 3 3 Description technique.... 3 4 Touches de fonction et désignation des pièces.... 4 5 Variables d'influence de la sensibilité spectrale.... 5 6 Étapes de la mise en service 5 7 Vérifier et changer les piles 6 8 Maintenance 6 9 Exemples de niveaux d'éclairement recommandés.... 6

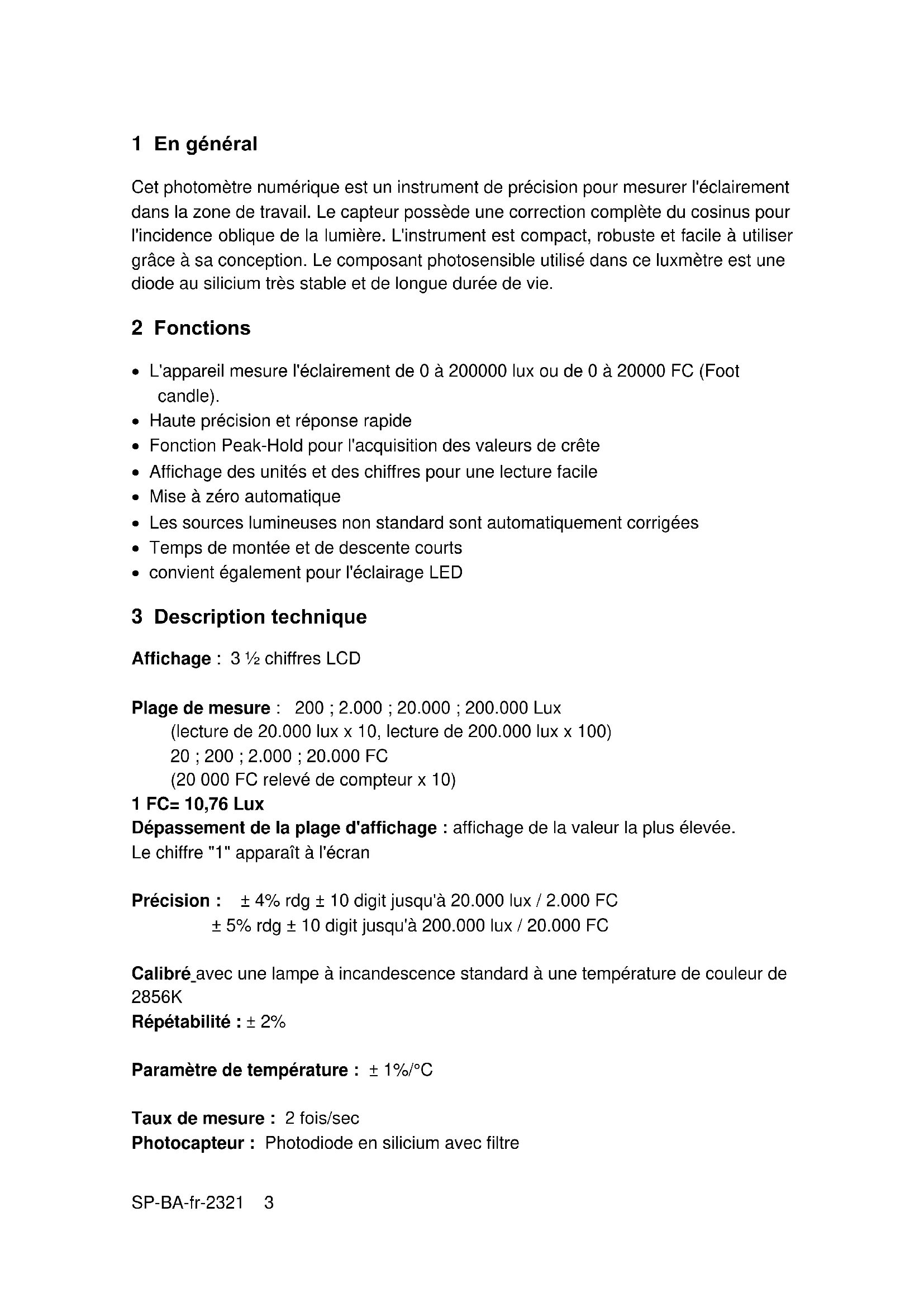

1 En général

Cet photomètre numérique est un instrument de précision pour mesurer l'éclairement dans la zone de travail. Le capteur possède une correction complète du cosinus pour l'incidence oblique de la lumière. L'instrument est compact, robuste et facile à utiliser grâce à sa conception. Le composant photosensible utilisé dans ce luxmètre est une diode au silicium très stable et de longue durée de vie.

2 Fonctions

• L'appareil mesure l'éclairement de 0 à 200000 lux ou de 0 à 20000 FC (Foot candle). • Haute précision et réponse rapide
• Fonction Peak-Hold pour l'acquisition des valeurs de crête
• Affichage des unités et des chiffres pour une lecture facile
• Mise à zéro automatique
• Les sources lumineuses non standard sont automatiquement corrigées
• Temps de montée et de descente courts
• convient également pour l'éclairage LED

Affichage : 3 ½ chiffres LCD

Plage de mesure : 200; 2.000; 20.000; 200.000 Lux

(lecture de 20.000 lux x 10, lecture de 200.000 lux x 100)

20; 200; 2.000; 20.000 FC

(20 000 FC relevé de compteur × 10)

1 FC = 10,76 Lux

Dépassement de la plage d'affichage : affichage de la valeur la plus élevée.

Le chiffre "1" apparaît à l'écran

Précision : ± 4% rdg ± 10 digit jusqu'à 20.000 lux / 2.000 FC

± 5% rdg ± 10 digit jusqu'à 200.000 lux / 20.000 FC

Calibré avec une lampe à incandescence standard à une température de couleur de 2856K

Répétabilité : ± 2%

Paramètre de température : ± 1%/°C

Taux de mesure : 2 fois/sec

Photocapteur : Photodiode en silicium avec filtre

Température de travail : 0°C à 40°C (32°F à 104°F)

Humidité : 0 à 70 %RH

Température de stockage : De -10°C à 50°C (14°F à 122°F)

Humidité de stockage : 0 à 80 % d'humidité relative

Source d'alimentation : 1 x pile bloc 9V, 6F22

Durée de fonctionnement : 200h

Dimensions : 185mmx68mmx38mm

Poids : 130 g

Accessoires : mallette de transport, instructions d'utilisation, batterie.

4 Touches de fonction et désignation des pièces

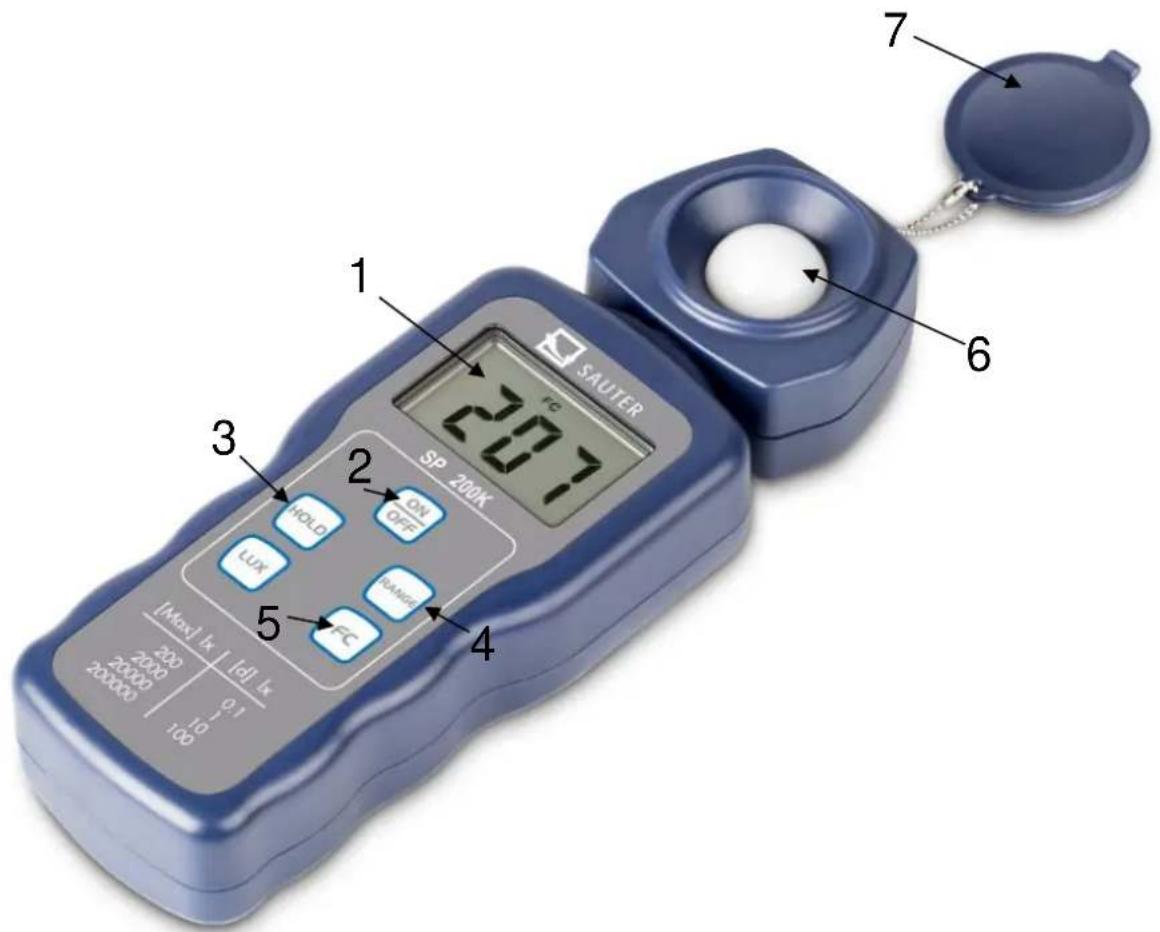

SAUTER SP 200K 1 2 3 4 5 6 7

1. Affichage LCD : 3 ½ chiffres avec lecture maximale jusqu'à 1999.
2. ON/OFF : Cette touche permet d'allumer et d'éteindre le luxmètre.
3. Bouton de maintien : Ce bouton est utilisé pour maintenir la lecture actuelle. Le lecteur n'affichera pas de nouvelles lectures jusqu'à ce que vous appuyiez de nouveau sur le bouton HOLD.
4. Gamme : Appuyez sur ce bouton pour basculer entre les gammes de mesure 200Lux/20FC; 2,000Lux/200FC; 20,000Lux/2,000FC; 200,000Lux/20,000FC.
5. Bouton d'unité Lux/FC : appuyez sur ce bouton pour basculer entre les unités Lux ou Foodcandle (FC).
6. Capteur photo
7. Couvercle pour le capteur : utilisé pour protéger la photodiode lorsque le posemètre n'est pas utilisé.

5 Variables d'influence de la sensibilité spectrale

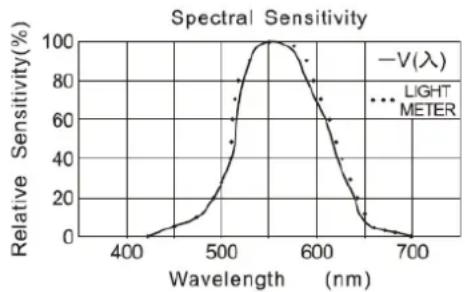

Quant au capteur photo : la photodiode avec les filtres utilisés atteint presque la norme C. I. E. (Commission internationale de l'éclairage) des caractéristiques de test de sensibilité spectrale. La courbe photoptique V(λ) est présentée dans le tableau suivant :

6 Étapes de la mise en service

1. Bouton d'alimentation: Le bouton d'alimentation permet d'allumer ou d'éteindre le luxmètre.
2. Sélection de l'échelle Lux/FC : Cette touche permet de régler la sélection de l'unité de mesure de la lumière souhaitée.
3. Le couvercle du capteur photo doit d'abord être retiré et le capteur photo est ensuite maintenu contre la source lumineuse en position horizontale.
4. La valeur nominale de l'éclairement peut maintenant être lue sur l'écran LCD.
5. Dépassement de gamme: Si l'appareil n'affiche qu'un "1" sur l'écran, le signal d'entrée était trop fort et une gamme supérieure doit être sélectionnée.
6. Mode HOLD de données: Appuyez sur le bouton HOLD pour entrer dans le mode HOLD. Le luxmètre conservera toutes les mesures ultérieures. Une nouvelle pression sur ce bouton annulera cette commande et l'appareil reprendra son fonctionnement normal.
7. Une fois toutes les mesures effectuées, replacez le capuchon de protection du capteur photo.
8. Éteignez l'appareil.

7 Vérifier et changer les piles

1. Dès qu'une alimentation suffisante n'est pas garantie, le symbole apparaît sur l'écran LCD et un changement de pile avec une pile-bloc de 9V est nécessaire.
2. Pour ce faire, l'appareil doit être mis hors tension. Le couvercle du compartiment des piles situé à l'arrière de l'appareil s'ouvre en appuyant et en glissant simultanément dans le sens de la flèche.
3. La pile est retirée du boîtier et remplacée par une nouvelle pile-bloc de 9V.
4. Remettez ensuite le couvercle de la batterie en place.

8 Maintenance

1. Le capuchon de protection blanc du capteur photo doit être essuyé de temps en temps avec un chiffon humide.
2. Le luxmètre ne doit pas être stocké à une température ou une humidité trop élevée.
3. Le temps nécessaire à l'étalonnage du capteur photo varie en fonction des applications. En général, la sensibilité à la lumière diminue en proportion directe du produit de l'intensité lumineuse par la fonction temps.

Un étalonnage périodique est recommandé pour maintenir la précision globale de l'instrument.

9 Exemples de niveaux d'éclairement recommandés

Bureau

Salle de conférence/réception	200-750
Travail de bureau	700-1500
Masch. Rédaction, dessin technique	1000-2000

École

Salle de conférence, gymnase	100-300
Salle de classe	200-750
Laboratoire, bibliothèque, salle de dessin	500-1500

Hôpital

Chambre d'hôpital, entrepôt	100-200
Salle pour les examens médicaux	300-750
Salle d'opération	750-1500
Salle d'urgence	750-1500

Usine

Travaux d'emballage, réception des marchandises	150-300
Travail sur la chaîne de montage	300-750

Travaux d'inspection visuelle 750-1500

Travaux d'assemblage de pièces électroniques 1500-3000

Hôtel

Salle sociale, vestiaire 100-200

Réception, caisse 220-1000

Zone de l'escalier d'entrée 150-200

Vitrines, tables d'emballage 750-1500

Zone avant de la vitrine 1500-3000

Lorsque le capuchon de protection est sur la cellule photoélectrique, l'écran affiche continuellement "0.00". Si tel est le cas, veuillez ne pas toucher au potentiomètre situé à l'arrière du boîtier.

Annotation :

Pour consulter la déclaration CE, veuillez cliquer sur le lien suivant :

https://www.kern-sohn.com/shop/de/DOWNLOADS/
