Type de produit	Tête de filière semi-automatique
Marque	Ridgid
Modèle	842
Plage de filetage	1/8 à 2 pouces (avec têtes 816 et 817)
Têtes de filière incluses	N° 816 (1/8-3/4 po) et N° 817 (1-2 po)
Type de filetage	NPT (NPTF)
Nombre de butées de position	4
Matériau	Acier robuste
Compatibilité machines	Ridgid 1215, 1233, 535, 535A, 300 et système d'entraînement 300
Dimensions (L x l x h)	Environ 20 x 10 x 10 cm (estimation)
Poids	Environ 2,5 kg (estimation)
Fonctions principales	Filetage rapide et précis de tubes, ouverture manuelle en fin de course
Entretien et nettoyage	Nettoyer avant chaque utilisation, vérifier l'usure des filières
Sécurité	Ne pas porter de gants ou bijoux, attendre l'arrêt complet avant de toucher
Pièces détachées disponibles	Filières universelles Ridgid (jeu de 4)
Garantie	Consulter le revendeur agréé

FOIRE AUX QUESTIONS - 842 RIDGID

Comment changer les filières sur la tête Ridgid 842 ?

Placez la tête sur son dos, appuyez sur le levier pour avancer la platine à cames jusqu'à la butée, tirez le goujon moleté et tournez le levier en sens antihoraire. Retirez les anciennes filières et insérez les nouvelles en alignant les repères.

Quels types de filetages la tête 842 peut-elle réaliser ?

Elle réalise des filetages NPT (National Pipe Thread). Ne convient pas aux filetages BSPT.

Comment régler le diamètre de filetage ?

Desserrez la vis de la butée de position correspondant à la section du tuyau. Alignez le repère de la butée au milieu des graduations de la barre graduée. Pour un plus grand diamètre, déplacez le repère vers le levier ; pour un plus petit, éloignez-le.

Pourquoi mes filetages sont-ils de mauvaise qualité ?

Cela peut provenir de filières émoussées ou endommagées. Vérifiez le tranchant des filières et remplacez-les si nécessaire.

Peut-on utiliser la tête 842 sur une fileteuse manuelle ?

Non, elle est conçue pour être montée sur des machines électriques Ridgid comme les modèles 535, 1233, 1215, 300, etc.

Comment ouvrir la tête en fin de filetage ?

Appuyez sur le levier pour ouvrir la tête et rétracter les filières. Ne jamais utiliser la marche arrière (REV) lorsque les filières sont encore engagées.

Quelles précautions de sécurité dois-je prendre ?

Ne portez pas de gants, vêtements flottants ou bijoux. Gardez les manches boutonnées. Éloignez les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complet avant de toucher.

Comment nettoyer et entretenir la tête de filière ?

Nettoyez la tête après chaque utilisation pour faciliter l'inspection. Vérifiez l'absence d'usure ou de détérioration avant chaque intervention.

Où acheter des filières de rechange pour la tête 842 ?

Les filières universelles Ridgid sont disponibles chez les revendeurs agréés ou sur www.RIDGID.com. Utilisez toujours un jeu complet de 4 filières.

La tête 842 peut-elle fileter des tuyaux en acier inoxydable ?

Oui, avec les filières appropriées. Consultez le catalogue Ridgid pour les filières compatibles avec l'acier inoxydable.

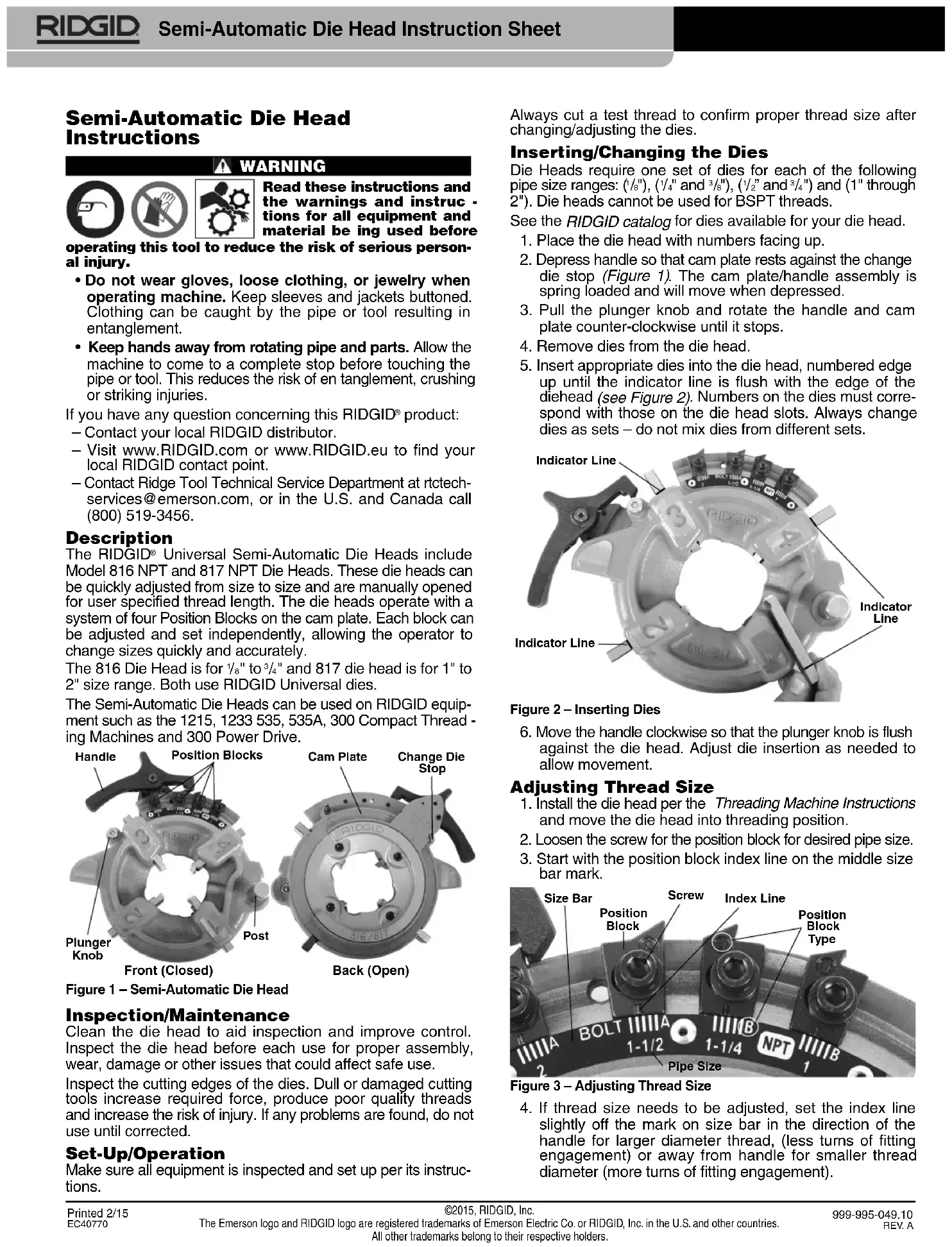

MODE D'EMPLOI 842 RIDGID

Avertissement

Avant d'utiliser cet outil, et afin de limiter les risques d'accident grave, familiarisez-vous avec les instruc-

• Ne jamais porter de gants, de vêtements flottants ou de bijoux lors de l'utilisation de la machine. Gardez les manches et les blousons boutonnés. Les vêtements peuvent s'entortiller autour du tuyau ou de l'outil lui-même.
• Éloigner les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complet de la machine avant de toucher le tuyau ou l'outil. Cela réduira les risques d'entortillement, d'écrasement et de contusion.

En cas de questions concernant ce produit RIDGID®:

• Consultez le revendeur RIDGID le plus proche. – Rendez-vous sur le site www.RIDGID.com ou www.RIDGID.eu pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de RIDGID par mail adressé à [e-mail] ou en composant le [phone] à partir des États-Unis ou du Canada.

Description

Les têtes de filière semi-automatiques universelles RIDGID ^® sont équipées des têtes de filière nos 816 NPT et 817 NPT. Ces têtes de filière peuvent être rapidement réglées pour une section de tuyau donnée, et s'ouvrent manuellement pour obtenir la longueur de filetage désirée. Les têtes de filière utilisent un système à quatre butées de position sur platine à cames. Chaque butée est mise en position indépendamment pour permettre un changement rapide et précis de la section de tuyau visée.

La tête de filière no 816 est prévue pour le filetage des tuyaux de 18 à 34 po de diamètre, tandis que la tête no 817 sert à ceux de 1 à 2 po. Les deux modèles de tête utilisent les filières universelles RIDGID.

Les têtes de filière semi-automatiques peuvent être montées sur une variété de machines et de systèmes d'entraînement RIDGID, tels que les fileteuses compactes 1215, 1233, 535, 535A et 300, ainsi que sur le système d'entraînement électrique n° 300.

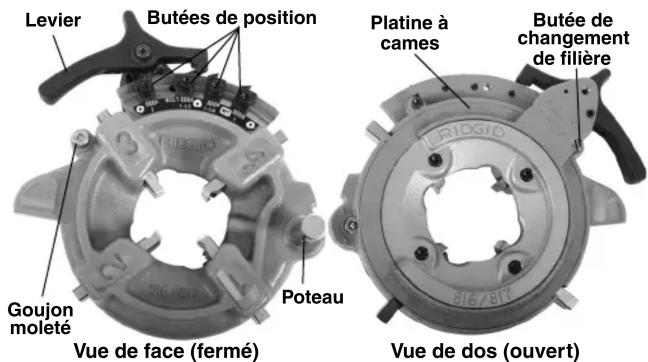

Levier Butées de position Platine à cames Butée de changement de filière Goujon moleté Poteau Vue de face (fermé) Vue de dos (ouvert)

Figure 1 – Tête de filière semi-automatique

Inspection et entretien

Nettoyez la tête de filière afin d'en faciliter l'examen et la manipulation. Examinez la tête de filière avant chaque intervention afin de vérifier son bon assemblage, ainsi que pour signes d'usure, de détérioration ou autres anomalies qui seraient susceptibles de nuire à sa sécurité opérationnelle.

Examinez le tranchant des filières. Des filières émoussées ou endommagées surchargent la machine, produisent des filetages de mauvaise qualité, et augmentent les risques d'accident. Rectifiez toute anomalie éventuelle avant la prochaine intervention.

Préparation et utilisation

Inspectez et installez l'ensemble du matériel utilisé selon les consignes applicables.

Effectuez systématiquement un filetage témoin suit au changement ou réglage des filières.

Insertion et changement de filières

Les têtes de filière doivent être équipées d'un jeu de filières spécifique pour chacune des plages de section de tuyau suivantes : (1/8 po), (1/4 et 3/8 po), (1/2 et 3/4 po), et (1 à 2 po). Ces têtes de filières ne peuvent pas servir à la coupe de filetages BSPT. Consultez le catalogue RIDGID pour un listing des filières disponibles pour votre type de tête de filière.

1. Posez la tête de filière sur son dos.
2. Appuyez sur le levier pour amener la platine à cames jusqu'à la butée de changement de filières (Figure 1). La platine est munie d'un système à ressorts qui lui permet d'avancer lorsque l'on appuie sur le levier.
3. Tirez sur le goujon moleté, puis ramenez l'ensemble levier/platine à cames en sens antihoraire jusqu'à ce qu'il vienne à buter.
4. Retirez les filières de la tête.

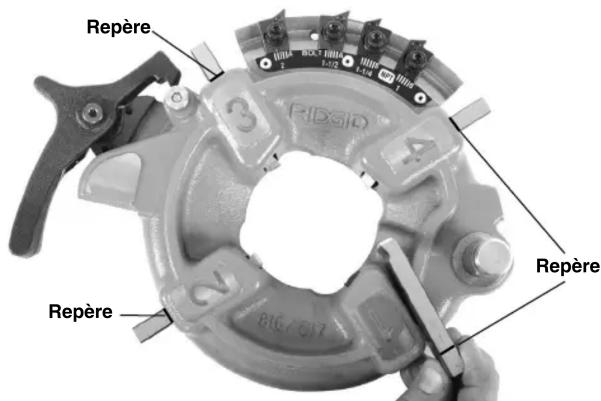

Repère 3 RIGSID 4 Repère 2 BIC/017 Repère

Figure 2 – Insertion des filières

1. Insérez les filières appropriées (chiffre en haut) en les enfonçant jusqu'à ce que leur repère arrive à fleur du rebord de la tête (Figure 2). Les chiffres des filières doivent correspondre à ceux des logements correspondants de la tête de filière. Remplacez systématiquement le jeu de filières au complet. Ne mélangez pas les filières issues de différents jeux.
2. Ramenez le levier en sens horaire jusqu'à ce que la molette du goujon arrive à fleur de la tête de filière. Au besoin, réglez l'insertion de la filière pour permettre la refuite nécessaire.

Réglage du filetage

1. Montez la tête de filière selon les indications du mode d'emploi de la fileteuse, puis mettez la tête en position de filetage.
2. Desserrez la vis de la butée de position qui correspond à la section du tuyau à fileter.
3. Commencez par aligner le repère de la butée au milieu des graduations correspondantes de la barre graduée.

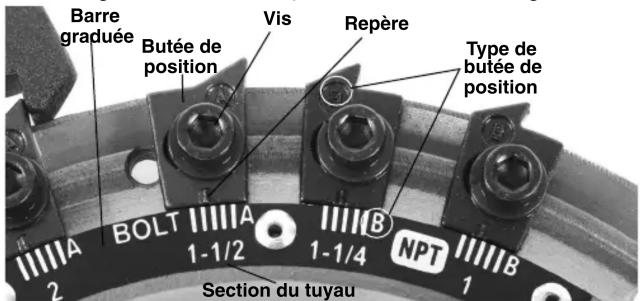

Barre graduée Butée de position Vis Repère Type de butée de position BOLT 1-1/2 1-1/4 NPT 1 Section du tuyau

Figure 3 – Réglage du filetage

1. S'il s'avère nécessaire de modifier le filetage, amenez le repère légèrement en direction du levier pour obtenir un plus grand diamètre de filetage (moins de filets engagés) ou bien en sens inverse pour le diminuer (plus grand nombre de filets engagés).
2. Serrez la vis de butée de position à fond.
3. Vérifiez systématiquement que vous utilisez la butée appropriée (Figure 3).

Opération de filetage

Montez la tête de filière selon les indications du mode d'emploi de la fileteuse. Mettez la tête en position de filetage. Engagez le levier sur la butée de position appropriée pour la fermer.

Procédez au filetage selon les instructions du manuel de la fileteuse.

Ouverture de la tête de filière en fin d'opération

Lorsque l'extrémité du tuyau arrive à fleur de la filière n° 1, appuyez sur le levier pour ouvrir la tête et rétracter les filières. Ne jamais utiliser la marche arrière (REV) lorsque les filières sont encore engagées.

Eteignez la machine selon les consignes données.

Reportez-vous au mode d'emploi de la fileteuse pour le contrôle des filetages.
