200A - Support universel pour machine-outil RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support universel pour machine-outil
Marque	RIDGID
Modèle	200A
Utilisation prévue	Montage et soutien de machines à fileter RIDGID (300 Compact, 535, 535A, 1224, 1233)
Largeur d'assise	Réglable : 12" (30,5 cm) pour machines d'avant 2001, 15,5" (39,4 cm) pour machines récentes
Capacité de charge	Conçu pour machines à fileter professionnelles (charge non spécifiée)
Matériau principal	Acier
Hauteur	Non spécifiée
Poids	Non spécifié
Fonctionnalités principales	Réglage de largeur d'assise, patins de nivellement, roues de transport (modèle roulant), poignée de déplacement
Sécurité	Arrimage obligatoire de la machine au support ; inspection avant chaque utilisation pour détecter usure ou dommage
Assemblage	Vissage manuel des boulons ; orientation des autocollants intérieurs ; utilisation d'entretoises pour assise élargie
Mise à niveau	Desserrer l'écrou de blocage, tourner le patin de nivellement, puis resserrer
Transport	Débrancher la machine ; replier les poignées ; soulever légèrement les jambages pour déplacer sur surfaces lisses
Entretien	Nettoyage régulier ; inspection visuelle ; lubrification des articulations avec huile minérale légère
Pièces détachées disponibles	Boulons, rondelles, axes, goupilles, écrous de blocage, patins de nivellement, entretoises
Service après-vente	Contacter le distributeur RIDGID ; site web RIDGID.com ; email [e-mail] ; téléphone [phone] (États-Unis/Canada)
Réparabilité	Réparable par professionnel qualifié ; pièces disponibles auprès du fabricant
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - 200A RIDGID

Comment régler la largeur d'assise du support RIDGID 200A ?

Pour régler la largeur d'assise, utilisez l'assise étroite (12"/30,5 cm) pour les machines RIDGID 535 d'avant 2001, 300 Compact et 1233. Pour l'assise élargie (15,5"/39,4 cm) adaptée aux 535 d'après 2001 et 1224, ajoutez les entretoises et les longs boulons de 4 pouces fournis.

Quelles machines à fileter sont compatibles avec le support 200A ?

Le support 200A est conçu pour les machines à fileter RIDGID 300 Compact, 535, 535A, 1224 et 1233. Consultez les étiquettes du support et le catalogue RIDGID pour les applications exactes.

Comment assembler le support RIDGID 200A ?

Assemblez le support en vissant la quincaillerie à la main. Assurez-vous que les autocollants intérieurs sont placés à l'intérieur du support. Pour l'assise élargie, ajoutez les entretoises et les longs boulons. Serrez tous les boulons à fond après avoir posé le support sur une surface plane.

Comment assurer la stabilité du support et de la machine ?

Placez le support sur une surface lisse, de niveau et stable. Utilisez les patins de nivellement en desserrant l'écrou de blocage, ajustez le patin, puis resserrez. Arrimez solidement la machine au support à l'aide des boulons de montage.

Comment transporter le support 200A avec une machine montée ?

Avant de déplacer l'ensemble, retirez ou arrimez tout accessoire, mettez l'interrupteur en position OFF et débranchez le cordon. Pour les supports roulants, déployez les poignées complètement, soulevez légèrement les jambages et déplacez sur une surface lisse. Vous pouvez aussi utiliser un chariot élévateur sous les rails supérieurs.

Comment entretenir le support RIDGID 200A ?

Nettoyez le support régulièrement pour faciliter l'inspection. Avant chaque utilisation, examinez-le pour détecter usure, détérioration ou anomalies. Lubrifiez les articulations avec une huile minérale légère, puis essuyez l'excès.

Que faire si une pièce du support est usée ou endommagée ?

N'utilisez pas le support tant qu'il n'est pas réparé. Contactez un distributeur RIDGID ou le service technique pour obtenir des pièces de rechange (boulons, rondelles, axes, etc.). Vous pouvez aussi visiter le site RIDGID.com.

Comment contacter le service client RIDGID pour ce support ?

Consultez le distributeur RIDGID le plus proche, visitez le site RIDGID.com pour localiser un représentant, ou contactez les services techniques par email à [e-mail] ou par téléphone au [phone] (États-Unis/Canada).

Le support 200A est-il roulant ?

Oui, le modèle 200A est un support roulant équipé de roues et d'une poignée escamotable. Il permet de déplacer facilement la machine à fileter sur des surfaces lisses et de niveau. Utilisez les poignées déployées en soulevant légèrement les jambages.

Comment positionner correctement la machine sur le support ?

Placez délicatement la machine sur le support. Pour les 150A et 200A, orientez le chariot vers la poignée. Alignez les orifices de montage de l'embase avec ceux du support (Figure 2 de la notice) pour garantir un équilibre maximal. Serrez ensuite les boulons d'arrimage.

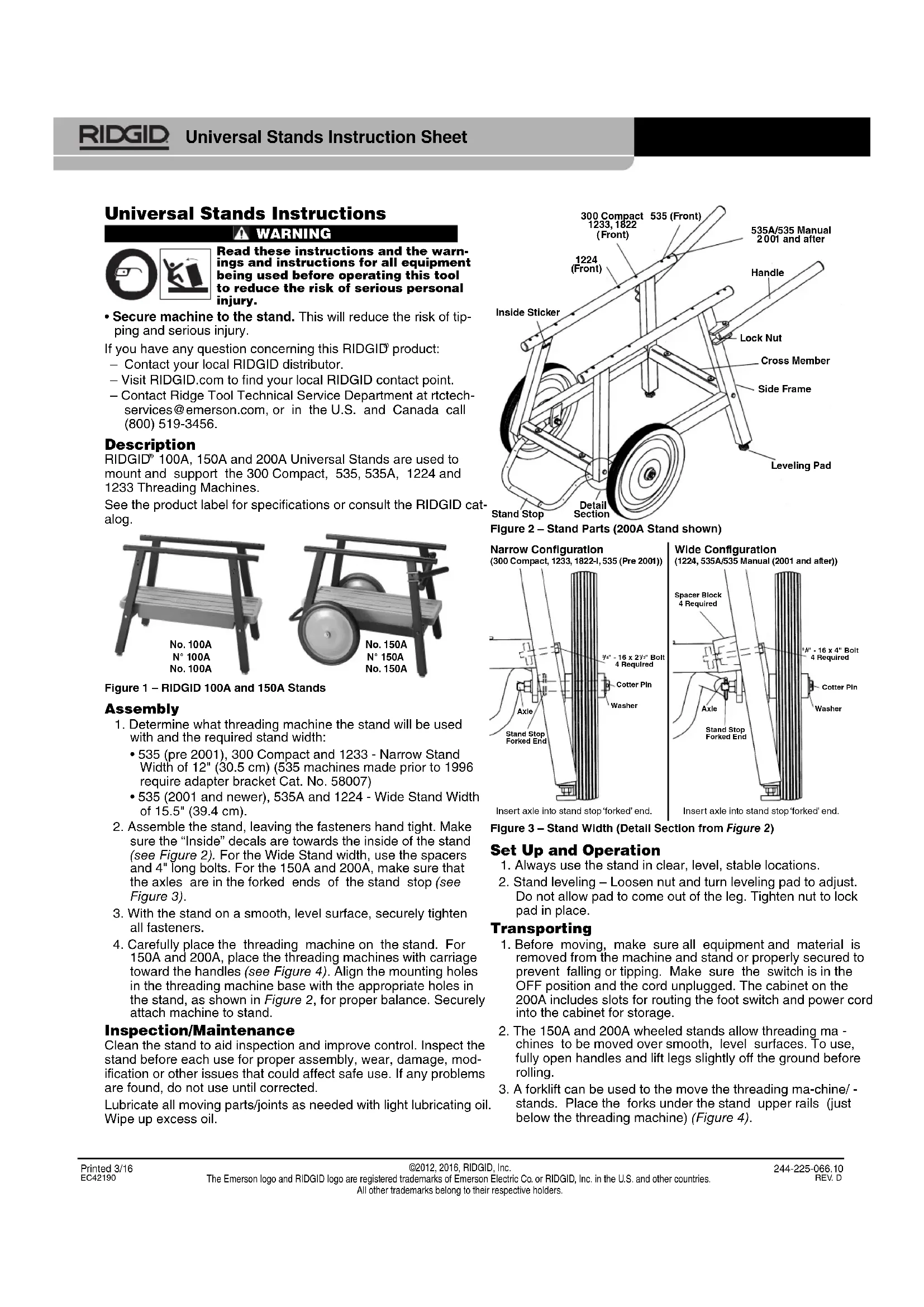

MODE D'EMPLOI 200A RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec le contenu de cette notice, ainsi qu'avec les consignes d'utilisation et de sécurité de l'ensemble du matériel présent.

Avant d'employer ce dispositif.

- Arrimez la machine au support. Cela limitera les risques de renversement et de grave blessure corporelle.

En cas de questions concernant ce produit RIDGID®, veuillez :

• Consulter le distributeur RIDGID le plus proche;
• Visiter le site RIDGID.com afin de localiser le représentant RIDGID le plus proche;
• Consulter les services techniques RIDGID par mail adressé à [e-mail], ou bien en appelant le [phone] (à partir des États-Unis ou du Canada exclusivement).

Figure 1 – Supports RIDGID 100A et 150A (se reporter à la Figure 1 de la version anglaise)

Description

Les supports universels type RIDGID100A, 150A et 200A servent au montage et soutien des machines à fileter type 300 Compact, 535, 535A, 1224 et 1233.

Les applications correspondantes sont affichées sur les étiquettes du matériel et sur le catalogue RIDGID.

1. Réglez la largeur d'assise du support en fonction de la machine à fileter utilisée;
2. Assise étroite (12"/30.5 cm) pour les 535 d'avant 2001, les 300 Compact et les 1233
3. Assise élargie (15,5"/39,4 cm) pour les 535 d'après 2001 et les 1224.
4. Assemblez le support en vissant sa quincaillerie à la main. Assurez-vous que ses autocollants intérieurs se trouvent à l'intérieur du support (Figure 2). Pour l'assise élargie, ajoutez les écarteurs et long boulons de 4 pouces prévus. Lors du montage d'une 150A ou 200A, assurez-vous que leurs axes s'engagent dans les fourches de la butée du support (Figure 3).
5. Avec le support posé sur une surface lisse et de niveau, serrez l'ensemble des boulons à fond.

Figure 2 – Composants du support (200A montré)

Configuration étroite (300 Compact, 1233, 1822-I, 535 (avant 2001))

Configuration large (1224, 535A/535 Manual (à partir de 2001))

Figure 3 – Largeur d'assise du support (détail de la Figure 2)

1. Positionnez délicatement la machine à fileter sur le support. Posez les 150A et 200A avec leur chariot orienté vers la poignée (Figure 4). Alignez les orifices de montage de l'embase de la machine à fileter sur ceux du support comme indiqué à la Figure 2 afin d'assurer un maximum d'équilibre. Arrimez la machine au support.

Inspection et entretien

Nettoyez le support afin d'en faciliter l'inspection et sa manipulation. Avant chaque intervention, examinez le support pour vous assurer de son bon assemblage et pour signes d'usure, détérioration, modification ou autre anomalie susceptible de compromettre son intégrité. Le cas échéant, ne pas l'utiliser avant de l'avoir réparé.

Lubrifiez l'ensemble des articulations et joints à l'aide d'une huile minérale légère, puis essuyez-le afin d'éliminer toutes traces d'huile résiduelle.

Installation et utilisation du support

1. Le support doit avoir un emplacement dégagé, de niveau et stable.
2. Mise de niveau – Desserrez l'écrou de blocage et tournez le patin de nivellement selon besoin. Ne permettez pas au patin de se dévisser complètement du jambage. Resserrez l'écrou de blocage.

Transport

1. Avant de déplacer l'ensemble, retirez ou arrimez tout matériel ou accessoire éventuel posé sur la machine ou le support afin de limiter les risques de chute ou de renversement. Vérifiez que l'interrupteur de la machine se trouve en position « OFF » et que son cordon d'alimentation est débranché. Le coffret du 200A est équipé d'orifices pour le passage du cordon d'alimentation et du câble de la pédale de commande lors de leur stockage.
2. Les supports roulants 150A et 200A permettent le déplacement des machines à fileter sur des surfaces lisses et de niveau. Pour ce faire, déployez les poignées complètement et soulevez les jambages légèrement avant de déplacer l'ensemble.
3. Un chariot élévateur peut servir à déplacer l'ensemble support/machine. Pour ce faire, engagez les fourches du chariot sous les rails supérieurs du support, juste en-dessous de la machine à fileter (Figure 4).

Figure 4 – Machine à fileter n° 535 montée sur support 200A (se reporter à la Figure 4 de la version anglaise)
