456 - Presse à cintrer RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Presse à cintrer (cintreuse à tubes)
Marque	RIDGID
Modèle	456
Nom commercial	Tri-Bender
Utilisation	Cintrage de tubes recuits en cuivre
Capacité de diamètre	1/4″ (6,35 mm), 5/16″ (7,94 mm), 3/8″ (9,53 mm)
Angles de cintrage	45° et 90°
Poignée de cintrage	Avec repères d'angle et lignes L/R pour repérage
Poignée à galet	Avec rainures et repères d'angle
Bride de maintien	Pour engager et maintenir le tube
Alimentation	Aucune (manuelle)
Dimensions (estimation)	Longueur : environ 40 cm
Poids (estimation)	Environ 1,5 kg
Matériau	Acier traité (construction robuste)
Sécurité	Porter des lunettes de protection recommandé
Entretien	Nettoyer après usage, stocker au sec
Garantie	Garantie à vie limitée RIDGID (sous conditions)
Pièces détachées	Disponibles via distributeurs agréés
Service technique	[e-mail] ou [phone]

FOIRE AUX QUESTIONS - 456 RIDGID

Comment utiliser la cintreuse 456 Tri-Bender ?

Relevez la poignée de cintrage, placez le tube dans la rainure appropriée de la poignée à galet, engagez le tube dans la bride, puis rabattez la poignée de cintrage jusqu'à aligner le repère « 0 » sur l'angle souhaité (45° ou 90°) sur la poignée à galet.

Quels diamètres de tube peut-elle cintrer ?

La cintreuse 456 accepte les tubes recuits de diamètres 1/4″, 5/16″ et 3/8″ (6,35 mm, 7,94 mm et 9,53 mm).

Comment aligner le repère pour un coude à 90° ?

Si l'élément existant se trouve à gauche du repère, alignez ce repère sur la ligne « L » de la poignée de cintrage ; s'il est à droite, alignez sur la ligne « R ». Ensuite, rabattez la poignée jusqu'à ce que le repère « 0 » s'aligne sur la ligne « 90° » de la poignée à galet.

Comment aligner pour un coude à 45° ?

Alignez le repère du tube sur la ligne vierge (non marquée) de la poignée de cintrage, puis rabattez la poignée jusqu'à ce que le repère « 0 » s'aligne sur la ligne « 45° » de la poignée à galet.

Comment repérer l'axe de cintrage par rapport à un élément existant ?

Marquez le tube à la distance voulue de l'élément (embout, coude) pour obtenir l'axe de cintrage. Placez ensuite le tube dans la cintreuse et alignez le repère sur la ligne appropriée (L, R ou vierge) selon l'angle souhaité.

Que signifient les lignes L et R sur la poignée de cintrage ?

Les lignes « L » (gauche) et « R » (droite) servent à aligner le repère du tube en fonction de la position de l'élément existant par rapport à l'axe de cintrage. Cela permet de réaliser des coudes à 90° précis.

Comment entretenir la cintreuse ?

Nettoyez la cintreuse après chaque usage pour enlever les résidus. Rangez-la dans un endroit sec. Aucune lubrification n'est nécessaire, mais vérifiez que les pièces mobiles ne sont pas obstruées.

Où trouver des pièces de rechange ou des informations techniques ?

Contactez votre distributeur RIDGID local ou visitez les sites www.ridgid.com et www.ridgid.eu. Pour un support technique, écrivez à [e-mail] ou appelez le [phone] (États-Unis/Canada).

Est-ce que la cintreuse nécessite une alimentation électrique ?

Non, la cintreuse 456 est un outil manuel sans alimentation. Elle fonctionne en utilisant la force de l'utilisateur pour actionner les poignées de cintrage.

Quelles précautions de sécurité sont à prendre ?

Il est impératif de porter des lunettes de sécurité pour éviter les blessures oculaires. Assurez-vous que le tube est correctement engagé dans la bride avant de cintrer.

MODE D'EMPLOI 456 RIDGID

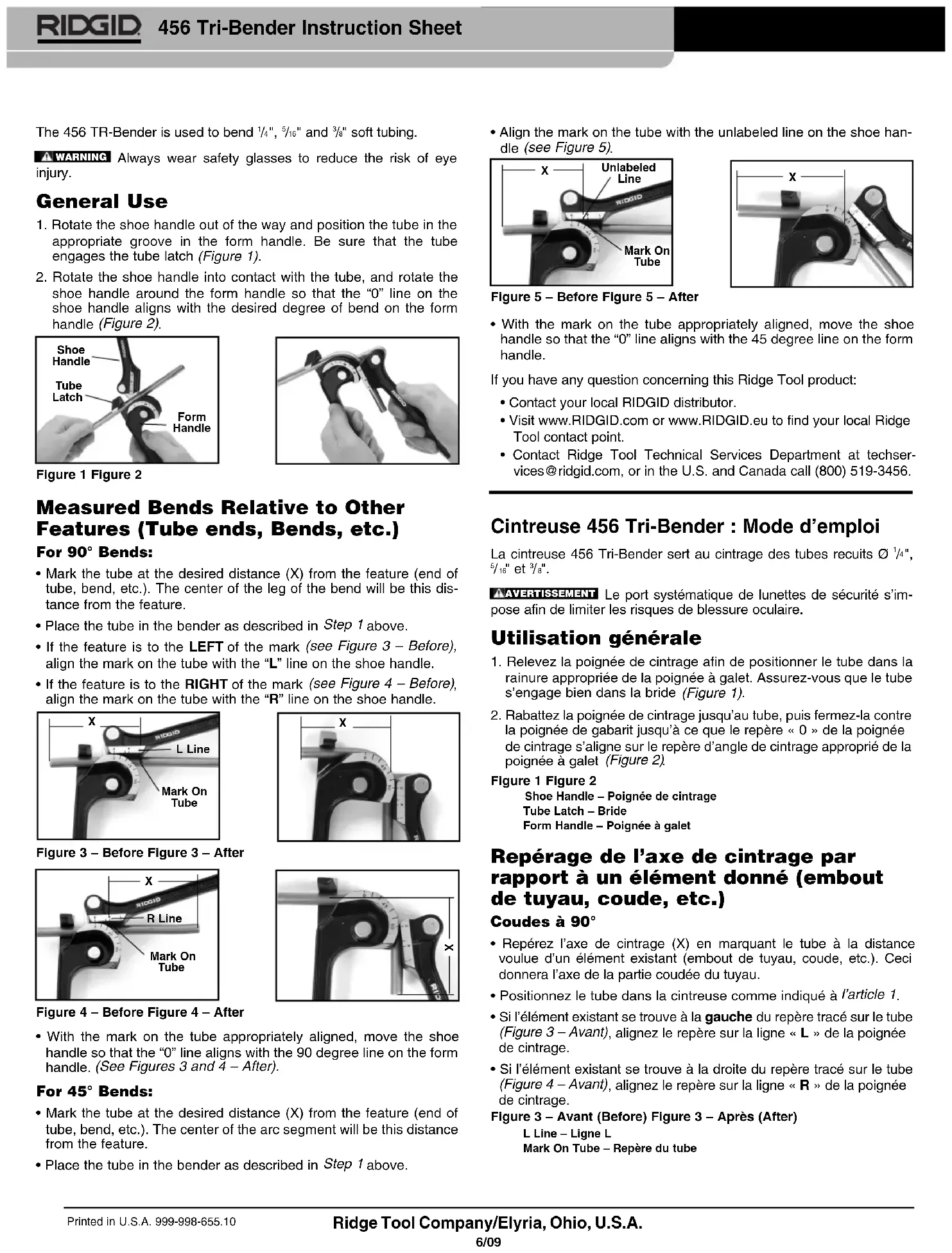

Cintreuse 456 Tri-Bender : mode d'emploi

La cintreuse 456 Tri-Bender sert au cintrage des tubes recuits ^1/4, ^5/16 et ^3/8.

⚠ AVERTISSEMENT Le port systématique de lunettes de sécurité s'impose afin de limiter les risques de blessure oculaire.

Utilisation générale

1. Relevez la poignée de cintrage afin de positionner le tube dans la rainure appropriée de la poignée à galet. Assurez-vous que le tube s'engage bien dans la bride (Figure 1).
2. Rabattez la poignée de cintrage jusqu'au tube, puis fermez-la contre la poignée de gabarit jusqu'à ce que le repère « 0 » de la poignée de cintrage s'aligne sur le repère d'angle de cintrage approprié de la poignée à galet (Figure 2).

Figure 1 Figure 2

Shoe Handle – Poignée de cintrage

Tube Latch – Bride

Form Handle – Poignée à galet

Coudes à 90°

• Repérez l'axe de cintrage (X) en marquant le tube à la distance voulue d'un élément existant (embout de tuyau, coude, etc.). Ceci donnera l'axe de la partie coudée du tuyau.
• Positionnez le tube dans la cintruse comme indiqué à l'article 1.
• Si l'élément existant se trouve à la gauche du repère tracé sur le tube (Figure 3 – Avant), alignez le repère sur la ligne « L » de la poignée de cintrage.
• Si l'élément existant se trouve à la droite du repère tracé sur le tube (Figure 4 – Avant), alignez le repère sur la ligne « R » de la poignée de cintrage.

Figure 3 – Avant Figure 3 – Après

L Line – Ligne

Marque sur tube – Repère du tube

Figure 4 – avant figure 4 – après

Ligne R

Repère du tube

- Une fois le repère du tube correctement aligné, rabattez la poignée de cintrage jusqu'à aligner son repère « 0 » sur la ligne « 90° » de la poignée à galet (Figures 3 et 4 – Après).

Coudes à 45° :

• Repérez l'axe de cintrage (X) en marquant le tube à la distance voulue d'un élément existant (embout de tuyau, coude, etc.). Ceci donnera l'axe du rayon coudé du tuyau.
• Positionnez le tube dans la cintruse comme indiqué à l'article 1.
• Alignez le repère tracé sur le tube sur la ligne vierge de la poignée de cintrage (Figure 5).

Figure 5 – avant figure 5 – après

Ligne vierge

Repère du tube

- Une fois le repère du tube correctement aligné, rabattez la poignée de cintrage jusqu'à aligner son repère « 0 » sur la ligne « 45° » de la poignée à galet.

Pour tous renseignements complémentaires visant ce produit RIDGID, veuillez :

• Contacter votre distributeur RIDGID local.
• Consulter les sites www.RIDGID.com ou www.RIDGID.eu pour obtenir les coordonnées du distributeur Ridge Tool le plus proche.
• Contacter les services techniques de Ridge Tool par mail adressé à [e-mail] ou, depuis les États-Unis et le Canada, par téléphone au [phone].
