Caractéristiques techniques	Commutateur réseau 10/100/1000 Mbps, 8 ports RJ45, non manageable
Utilisation	Idéal pour les petites entreprises ou les réseaux domestiques, permet de connecter plusieurs appareils réseau
Maintenance et réparation	Vérifier régulièrement les connexions et l'alimentation, pas de pièces remplaçables, en cas de défaillance, remplacer l'appareil
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive, utiliser des câbles de bonne qualité pour prévenir les interférences
Informations générales	Dimensions : 25 x 10 x 3 cm, poids : 1 kg, alimentation : 100-240 V, garantie de 2 ans

FOIRE AUX QUESTIONS - RFUHA10 Renkforce

Comment réinitialiser le commutateur Renkforce RFUHA10 ?

Pour réinitialiser le commutateur Renkforce RFUHA10, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le commutateur ne s'allume pas, que faire ?

Assurez-vous que le commutateur est correctement branché à une source d'alimentation et que l'alimentation fonctionne. Vérifiez également le câble d'alimentation pour tout dommage.

Comment configurer le Renkforce RFUHA10 pour un réseau local ?

Connectez le commutateur à votre routeur à l'aide d'un câble Ethernet. Les appareils connectés au commutateur devraient automatiquement détecter le réseau local.

Pourquoi mon commutateur Renkforce RFUHA10 ne détecte-t-il pas certains appareils ?

Vérifiez que les câbles Ethernet sont correctement connectés et en bon état. Assurez-vous également que les appareils sont allumés et compatibles avec le commutateur.

Comment savoir si le commutateur fonctionne correctement ?

Les voyants LED du commutateur doivent être allumés. Un voyant vert indique une connexion active, tandis qu'un voyant orange indique une connexion à une vitesse inférieure.

Puis-je utiliser le Renkforce RFUHA10 avec un routeur d'une autre marque ?

Oui, le Renkforce RFUHA10 est compatible avec la plupart des routeurs, quelle que soit la marque, tant que les normes Ethernet sont respectées.

Comment étendre la portée de mon réseau avec le Renkforce RFUHA10 ?

Pour étendre votre réseau, vous pouvez connecter plusieurs commutateurs Renkforce RFUHA10 entre eux à l'aide de câbles Ethernet, et ainsi augmenter le nombre de ports disponibles.

Le commutateur chauffe-t-il pendant l'utilisation ?

Un léger échauffement est normal lors de l'utilisation du commutateur. Assurez-vous qu'il est placé dans un endroit bien ventilé.

Comment gérer les problèmes de connexion intermittente ?

Vérifiez tous les câbles Ethernet pour toute usure ou dommage. Essayez de redémarrer le commutateur et les appareils connectés. Si le problème persiste, essayez de connecter les appareils directement au routeur.

Où puis-je trouver le manuel d'utilisation du Renkforce RFUHA10 ?

Le manuel d'utilisation est disponible sur le site officiel de Renkforce, dans la section de support ou de téléchargement.

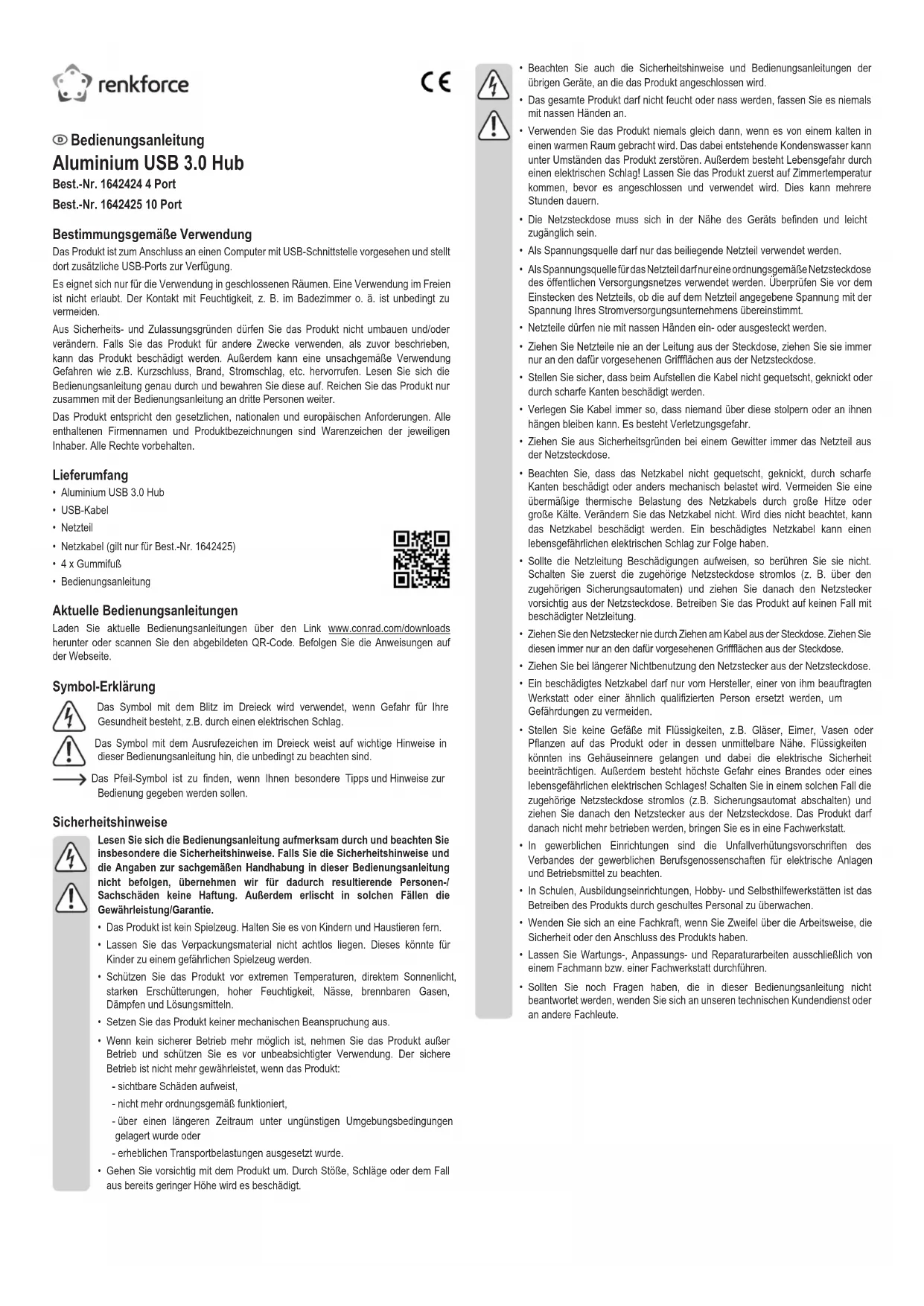

MODE D'EMPLOI RFUHA10 Renkforce

XP (Home, Pro, with SP1, SP2, SP3, only 32 bit) Vista™ (32 / 64 bit), 7 (32 / 64 bit), 8 Mac OS X 10.8.2 and higher Linux USB standard ............................... USB 3.0 (downward compatible to USB 2.0/1.1) Operation/storage conditions ........ -5 to +55 ºC, 8 – 90 % RH (non-condensing) Dimensions (W x H x D) ............... 94 x 50 x 50 mm (item no. 1642424) 184 x 50 x 50 mm (item no. 1642425) Weight .......................................... 160 g (item no. 1642424) 300 g (item no. 1642425) b) Power adaptor Input voltage/current ..................... 100 – 240 V/AC, 50/60 Hz, 1.2 A (item no. 1642424) 100 – 240 V/AC, 50/60 Hz, 2.0 A (item no. 1642425) Output voltage/current .................. 12 V/DC, 2.5 A (item no. 1642424) 12 V/DC, 4 A (item no. 1642425)• N’allumez jamais l’appareil immédiatement quand il vient d’être transporté d’une pièce froide dans une pièce chaude. L’eau de condensation qui en résulte pourrait, dans des conditions défavorables, détruire l’appareil. Il existe également un danger de mort par électrocution ! Avant de connecter et d’utiliser le produit, attendez qu’il ait atteint la température ambiante. Cela peut prendre plusieurs heures.

• La prise de courant doit se trouver à proximité de l’appareil et être facilement accessible.

• Utilisez uniquement le bloc d’alimentation fourni comme source d’alimentation électrique.

• Comme source de tension pour le bloc d’alimentation, utilisez uniquement une prise de courant en parfait état de marche et qui soit raccordée au réseau d’alimentation public. Avant de brancher le bloc d’alimentation, vériez si la tension indiquée sur le bloc d’alimentation correspond à la tension délivrée par votre compagnie d’électricité.

• Les blocs d’alimentation ne doivent jamais être branchés ou débranchés avec les mains mouillées.

• Ne tirez jamais sur le câble pour débrancher le bloc d’alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.

• Lors de l’installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou endommagés par des bords coupants.

• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.

• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d’orage.

• Veillez à ce que le câble d’alimentation ne soit pas écrasé, plié, endommagé par des arêtes vives ou ne soit exposé à d’autres contraintes mécaniques. Évitez les sollicitations thermiques excessives du cordon d’alimentation liées à une chaleur ou à un refroidissement extrême. Ne transformez pas le cordon d’alimentation. Le cas contraire, vous risqueriez d’endommager le cordon d’alimentation. Un cordon d’alimentation endommagé peut occasionner une électrocution mortelle.

• Si le cordon d’alimentation est endommagé, ne le touchez pas. Mettez tout d’abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution la che de la prise de courant. N’utilisez en aucun cas le produit lorsque le cordon d’alimentation est endommagé.

• Ne tirez jamais sur le câble pour débrancher la che de secteur de la prise de courant ; retirez toujours la che en la saisissant au niveau des surfaces de préhension prévues à cet effet.

• Lorsque l’appareil n’est pas utilisé durant une période prolongée, retirez la che de secteur de la prise de courant.

• An d’éviter tout danger, un cordon d’alimentation endommagé doit seulement être remplacé par le fabricant, un atelier habilité par celui-ci ou une personne qualiée.

• Ne placez pas de contenants avec des liquides tels que verres, seaux, vases ou plantes sur le produit ou dans son voisinage immédiat. Les liquides pourraient entrer à l’intérieur du boîtier et ainsi affecter la sécurité électrique. De plus, il existe un risque mortel d’électrocution ou un très grand risque d‘incendie ! Dans un tel cas, mettez la prise de courant correspondante hors tension (déconnecter par exemple le coupe-circuit automatique) ; ensuite, débranchez la che de secteur de la prise réseau. Évitez d’utiliser le produit par la suite et conez-le à un atelier spécialisé.

• Dans les installations commerciales et industrielles, les normes de sécurité pour les installations et équipements électriques et règlements de prévention des accidents des associations professionnelles doivent être respectées.

• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion, l’utilisation du produit doit être surveillée par du personnel formé.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l’appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

• Si vous avez d’autres questions auxquelles ce mode d’emploi n’a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert. Mode d’emploi Concentrateur USB 3.0 en aluminium Nº de commande 1642424 4 ports Nº de commande 1642425 10 ports Utilisation prévue Le produit est destiné à être connecté à un ordinateur muni d‘une interface USB permettant ainsi de disposer de ports USB supplémentaires. Il est uniquement prévu pour une utilisation en intérieur. L’utilisation en plein air est interdite. Évitez impérativement tout contact avec l’humidité, par ex. dans la salle de bains, etc. Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du produit est interdite. Toute utilisation autre que celle décrite précédemment risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l’électrocution. Lisez attentivement le mode d’emploi et conservez-le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi. Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Contenu d’emballage

• Concentrateur USB 3.0 en aluminium

• Cordon d’alimentation (valable uniquement pour le nº de commande 1642425)

• 4 x pieds en caoutchouc

• Mode d'emploi Mode d’emploi récent Téléchargez un mode d’emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s’afche. Suivez les instructions données sur le site Internet. Explication des symboles Le symbole de l’éclair dans un triangle sert à signaler un danger pour la santé, par ex. causé par une décharge électrique. Le symbole avec un point d’exclamation contenu dans un triangle attire l’attention sur les consignes importantes du mode d’emploi à respecter impérativement. Le symbole de la « èche » précède les conseils et remarques spéciques à l’utilisation. Consignes de sécurité Lisez le mode d’emploi avec attention, en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations fournies dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/ garantie sera alors annulée.

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, - a été stocké pendant une période prolongée dans des conditions défavorables ou bien - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, il peut être endommagé.

• Respectez également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à cet appareil.

• Le produit ne doit pas être humide ou mouillé ; ne le touchez pas avec les mains mouillées.Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2018 par Conrad Electronic SE. *1642424-5_V2_0518_02_mxs_m_fr Mise en marche

1. Positionnez si nécessaire les pieds en caoutchouc fournis sous le dessous du concentrateur

USB. Ils sont conçus pour fournir un bon positionnement et éviter des dommages sur les surfaces.

2. Branchez le connecteur IEC du câble d’alimentation sur la prise correspondante du bloc

d’alimentation (valable seulement pour le nº de commande 1642425).

3. Branchez le connecteur rond basse tension du bloc d’alimentation dans le connecteur

femelle correspondant du concentrateur USB.

4. Branchez le bloc d’alimentation (ou la che de secteur, nº de commande 1642425) sur une

prise électrique domestique standard.

5. Connectez le concentrateur USB via le câble USB fourni sur un port USB 3.0 libre de votre

ordinateur. L’ordinateur n’a pas besoin d’être éteint pour cette opération. Si vous n‘avez pas d‘interfaces USB 3.0 sur votre ordinateur (p. ex. sur la carte mère ou sur une carte USB 3.0), vous pouvez aussi connecter le concentrateur USB sur un port USB 2.0/1.1. Vous pouvez utilisez les appareils connectés au concentrateur USB (qu‘importe si c‘est un USB 2.0 ou USB 1.1) seulement avec la vitesse habituelle d‘un USB 2.0/1.1.

6. Appuyez sur le bouton marche/arrêt pour mettre le hub USB en marche. Lorsque le hub

USB est allumé, le voyant lumineux s’allume au-dessus du bouton marche/arrêt. Lorsque le hub est arrêté, le voyant lumineux s’éteint.

7. Windows reconnaît le nouvel équipement informatique et installe automatiquement les pilotes.

8. Connectez vos périphériques USB au concentrateur USB. La diode LED à côté du port

USB s’allume dès qu’un périphérique USB est branché. Un port USB 3.0 peut généralement fournir un courant de 900 mA. Le bloc d‘alimentation secteur fourni donne un courant de sortie de 2,5 A (nº de commande 1642424) ou 4 A (nº de commande 1642425). Pour cette raison, tous les ports USB du concentrateur USB ne disposent pas d’un courant de 900 mA, mais seulement un maximum de deux ports USB (nº de commande 1642424) ou quatre ports USB (nº de commande 1642425) en bénécie. Comme tous les périphériques USB 3.0 ne nécessitent pas un courant de 900 mA, plusieurs appareils peuvent être connectés au concentrateur USB. Assurez-vous que la consommation totale d‘énergie ne dépasse pas 2,5 A (nº de commande 1642424) ou 4 A (nº de commande 1642425).

9. Éteignez le concentrateur USB lorsque vous ne l’utilisez pas.

• Le concentrateur USB 3.0 est compatible avec USB 2.0/1.1. Cela signie que les périphériques USB 2.0/1.1 standards peuvent être utilisés sans problème sur un concentrateur USB 3.0. Cependant, les périphériques avec USB 2.0/1.1 ne seront pas plus rapides.

• An de pouvoir utiliser la vitesse élevée d‘un USB 3.0, tous les appareils doivent supporter l’USB 3.0 : le périphérique USB lui-même (p. ex. un disque dur externe), le concentrateur USB et le contrôleur USB de l‘ordinateur.

• La vitesse maximale théorique d‘un USB 3.0 (ou aussi d’un USB 2.0/1.1) n‘est jamais atteinte en pratique. Cela est dû aux informations de protocole, au fonctionnement simultané de plusieurs périphériques avec USB ou aux limitations de vitesse du périphérique USB connecté ou du contrôleur/de la carte mère USB.

• Un fonctionnement USB n‘est pas possible sous DOS ou dans le mode sans échec de Windows. Selon l‘ordinateur ou les paramètres de conguration/BIOS, l‘utilisation d‘un clavier USB et d‘une souris USB peut être malgré tout possible. Pour cela, il faudra toutefois les connecter directement aux interfaces USB de l‘ordinateur et non au concentrateur USB.

• Les périphériques USB peuvent être branchés et débranchés lors du fonctionnement. Il n‘est donc pas nécessaire d‘éteindre votre ordinateur si vous souhaitez connecter ou déconnecter un périphérique.

• Si vous débranchez le connecteur USB pendant une transmission de données sur le port USB, par ex. lorsqu’un lecteur externe transmet des données à l‘ordinateur, il se peut que le système d’exploitation se plante. De plus, il se peut que vous perdiez des données ou que le système de chiers sur le lecteur externe soit endommagé.

XP, Vista™, 7, 8, une icône avec une èche dans la barre de menus apparaît pour certains périphériques USB (p. ex. pour un disque dur relié par USB). Avec cette fonction, vous pouvez « déconnecter » le périphérique USB de l‘ordinateur. Ensuite, le périphérique USB peut être débranché en toute sécurité.

• Utilisez uniquement des câbles USB 3.0 qui conviennent pour le raccordement de périphériques USB 3.0. Veuillez noter que le taux de transmission de données peut diminuer avec des câbles USB 3.0 très longs. Entretien et nettoyage

• Débranchez le produit de l’alimentation électrique avant chaque nettoyage.

• N’utilisez jamais des produits de nettoyage agressifs, à base d’alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l’appareil.

• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.

• Ne plongez pas le produit dans l’eau. Élimination des déchets Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement. Caractéristiques techniques a) Concentrateur USB Tension de service ........................ 12 V/CC Systèmes requis ........................... Windows
