MODE D'EMPLOI AC5050 IFM

Notice d'utilisation

Répartiteur de tension passif

ProcessLine

AC5050

AC5051

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3

2 Consignes de sécurité 4

3 Usage prévu 5

3.1 Symbole de sécurité sur l'appareil... 5

4 Montage 6

4.1 Installer l'appareil 6

5 Raccordement électrique 7

5.1 Applications UL....7 5.2 Schéma de branchement 7 5.3 Alimentation en tension / fusible 8

6 Éléments de service et d'indication 9 7 Schéma d'encombrement 10 8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

Information importante

Avertissement de dommages matériels

Attention

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

Avertissement

Avertissement de dommages corporels graves.

▷ Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

- L'installateur du système est responsable de la sécurité du système.

L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil, prendre contact avec le fabricant. Les interventions sur l'appareil ne sont pas autorisées.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils, des connecteurs et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu

Le répartiteur de tension passif ProcessLine est utilisé pour alimenter les maîtres IO-Link ou les modules AS-i et les capteurs/actionneurs intelligents.

Chaque connexion d'alimentation (fonctionnement AS-i : AS-i / AUX ; fonctionnement IO-Link : US / UA) dispose d'une détection de surintensité (pas de coupure).

• AC5050 : répartiteur de tension 4 ports • AC5051 : répartiteur de tension 8 ports

L'appareil est conçu pour l'utilisation sans armoire électrique dans l'industrie agro-alimentaire (en intérieur).

L'impédance du répartiteur de tension correspond à celle d'un esclave standard dans le réseau AS-i.

N'utiliser l'appareil que dans les limites des données techniques.

3.1 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

4.1 Installer l'appareil

▶ Mettre l'installation hors tension avant le montage. Pour le montage, choisir une surface de montage plane.

▶ Fixer l'appareil sur la surface de montage avec 2 vis de montage et des rondelles M5, couple de serrage max. 1,8 Nm.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Mettre l'installation hors tension.

Alimentation selon TBTS / TBTP.

L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.

Les connecteurs M12 dans l'appareil correspondent aux exigences d'étanchéité de la norme EN61076-2-101. Afin de garantir l'indice de protection, seuls des câbles certifiés selon cette norme doivent être utilisés. L'installateur du système est tenu d'assurer l'étanchéité des câbles coupés par lui-même.

• Longueur maximale du câble recommandée : 5 m (fonctionnement AS-i)
• Longueur maximale du câble recommandée : 20 m (fonctionnement IO-Link)

Fixer le câble avec un couple de serrage de 0,6 à 0,8 Nm, respecter les spécifications du fabricant du câble.

Effectuer le vissage selon les indications du fabricant du câble, un couple de serrage max. de 0,8 Nm est admissible. Placer verticalement le connecteur M12 lors du montage afin d'éviter que l'écrou moleté endommage le filetage. En fonction des conditions de montage, équiper les câbles d'une protection contre la traction pour éviter toute contrainte inadmissible sur les points de montage et les connexions M12. Vérifier le bon positionnement et le montage correct des connecteurs M12. Si ces instructions ne sont pas suivies, l'indice de protection spécifié ne peut pas être garanti. Pour le raccordement de l'appareil, des connecteurs M12 d'une protection d'au moins IP 65 / IP 66 / IP 67 doivent être utilisés, selon les exigences de l'application. Utiliser des connecteurs M12 avec contacts dorés. Couvrir les prises non utilisées avec des bouchons de protection M12, couple de serrage 0,6 à 0,8 Nm.

Pour les longueurs de câble supérieures à 20 m (fonctionnement IO-Link), tenez compte de la chute de tension qui se produit et de la tension d'alimentation minimale requise de 20 V.

5.1 Applications UL

Utilisez uniquement des câbles certifiés par UL de la catégorie CYJV ou PVVA avec une température minimale de 80°C (75°C à une température ambiante maximale de 40°C) pour raccorder des appareils.

5.2 Schéma de branchement

Alimentation en tension Power IN 0 (entrée tension)

Fonctionnement IO-Link Connecteur M12(4 pôles, codage A)		Fonctionnement AS-i
1 : + 24 V DC (US)		1 : AS-i +
2 : GND (UA) 2 : AUX -
3 : GND (US)		3 : AS-i -
4 : + 24 V DC (UA) 4 : AUX +

Alimentation en tension Power OUT 1 à 4 (AC5050) / 1 à 8 (AC5051) (sortie tension)

Fonctionnement IO-Link Prise M12	(4/5 pôles, codage A)	Fonctionnement AS-i
1: + 24 V DC (US)		1: AS-i +
2: GND (UA) 2: AUX -
3: GND (US) 3: AS-i -
4: + 24 V DC (UA) 4: AUX +
5: n.c. 5: n.c.

5.3 Alimentation en tension / fusible

Respecter le courant max. total des connecteurs M12 (→ données techniques).

Information importante

Aucune limitation interne du courant.

Si les connecteurs M12 sont surchargés (surintensité), des dommages à l'appareil ou un incendie sont possibles. Chaque connexion d'alimentation AS-i + / AUX + (fonctionnement AS-i) ou + 24 V DC (US) / + 24 V DC (UA) (fonctionnement IO-Link) doit être limitée aux valeurs des données techniques (consommation de courant) par des mesures externes. ▶ Appareil protégé.

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

6 Éléments de service et d'indication

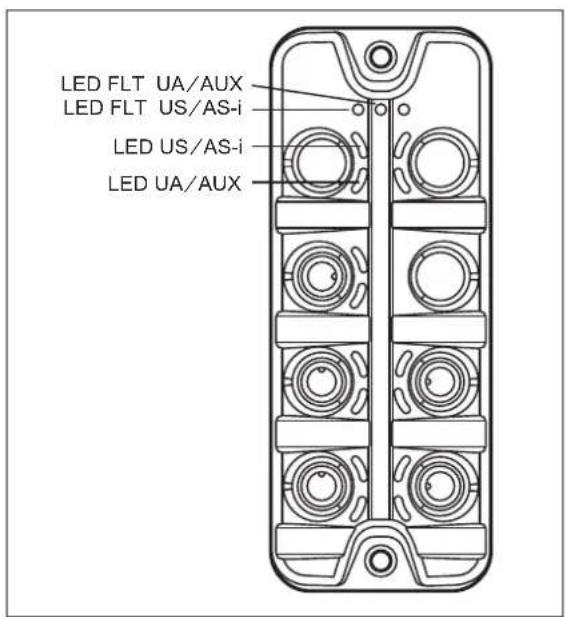

LED FLT UA/AUX LED FLT US/AS-i LED US/AS-i LED UA/AUX

Fig. 1: Affectation LED

LED US / AS-i verte : alimentation en tension AS-i / US ok
LED UA / AUX verte : alimentation en tension UA / AUX ok
LED FLT US / AS-i clignote en rouge : sortie tension US / AS-i	surchargée (courant de surcharge détecté)
LED FLT UA / AUX clignote en rouge : sortie tension UA / AUX	surchargée (courant de surcharge détecté)

7 Schéma d'encombrement

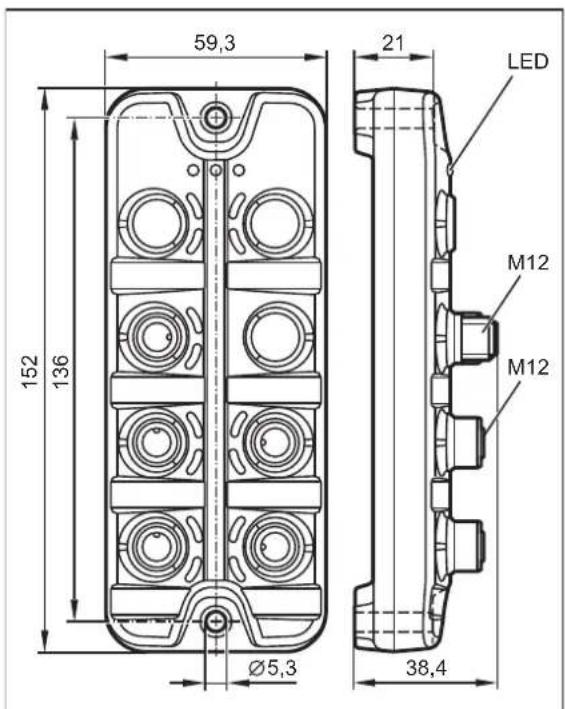

59,3 21 LED M12 M12 152 136 Ø5,3 38,4

Fig. 2: AC5050 : répartiteur de tension 4 ports

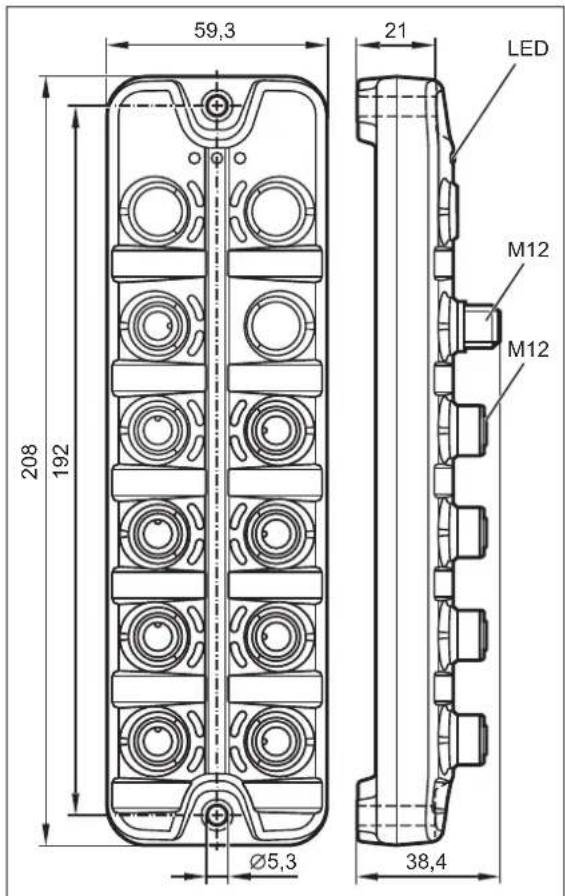

59,3 208 192 Ø5,3 21 LED M12 M12 38,4

Fig. 3: AC5051 : répartiteur de tension 8 ports

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
