Type de produit	Amplificateur combo pour basse
Marque	Behringer
Modèle	Ultrabass BX600
Puissance de l'ampli	60 W sous 8 Ω
Haut-parleur	Modèle 12B50A8, impédance 8 Ω, puissance admissible 100 W RMS
Entrée basse passive	Jack mono 6,3 mm, impédance ~1 MΩ
Entrée basse active	Jack mono 6,3 mm, impédance ~130 kΩ
Entrée ampli de puissance	Jack mono 6,3 mm, impédance ~25 kΩ
Entrées Tape In	Embases Cinch-RCA asymétriques, impédance ~68 kΩ
Sortie casque	Jack stéréo 6,3 mm
Sortie préampli	Jack mono 6,3 mm, impédance ~1 kΩ
Sortie ligne	Jack mono 6,3 mm
Égalisation	Basses, Bas-médiums, Hauts-médiums, Aigus, Filtre Shape
Alimentation	100-120 V~ / 200-240 V~, 50-60 Hz, consommation 143 W
Fusible	100-120 V~ : T2AH ; 200-240 V~ : T1,6AH
Connexion secteur	Embase IEC standard
Poids	Environ 15 kg (estimation)

FOIRE AUX QUESTIONS - Ultrabass BX600 BEHRINGER

Comment brancher une basse passive ou active sur le BX600 ?

Pour une basse passive, utilisez l'entrée PASSIVE (jack mono 6,3 mm). Pour une basse active, utilisez l'entrée ACTIVE (jack mono 6,3 mm). Assurez-vous que le volume est au minimum avant de brancher.

Comment utiliser les sorties PREAMP OUT et POWER AMP IN pour une boucle d'effets ?

Reliez la sortie PREAMP OUT à l'entrée de votre processeur d'effets, puis la sortie du processeur à l'entrée POWER AMP IN. Vous pouvez ainsi traiter le signal avec un effet externe.

Puis-je brancher un casque sur le BX600 ?

Oui, branchez un casque stéréo sur la sortie PHONES (jack 6,3 mm stéréo). Lorsque le casque est branché, le haut-parleur interne est automatiquement coupé.

Quelle est la puissance de l'amplificateur du BX600 ?

La puissance de l'ampli est de 60 watts sous une impédance de 8 ohms.

Comment changer le fusible du BX600 ?

Débranchez l'appareil du secteur. Localisez le porte-fusible sur le panneau arrière. Tournez-le pour extraire le fusible. Remplacez-le par un fusible de même type : T2AH pour 100-120 V~, T1,6AH pour 200-240 V~. Replacez le porte-fusible.

Puis-je utiliser le BX600 comme esclave d'un autre ampli ?

Oui, reliez la sortie ligne de l'ampli externe à l'entrée POWER AMP IN du BX600. Le BX600 utilisera alors uniquement son amplificateur de puissance.

Comment régler l'égalisation du BX600 ?

Utilisez les potentiomètres BASS, LOW MID, HIGH MID et HIGH pour ajuster les fréquences. Le potentiomètre SHAPE permet de sculpter le son global.

Que faire en cas de surchauffe de l'appareil ?

Éteignez l'appareil et débranchez-le. Assurez-vous que la ventilation est suffisante : ne bloquez pas les ouïes d'aération. Éloignez l'appareil des sources de chaleur. Laissez refroidir avant de réutiliser.

Comment nettoyer le Behringer Ultrabass BX600 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits abrasifs ou de solvants. Ne laissez pas pénétrer de liquide à l'intérieur.

Où se trouve le numéro de série du BX600 ?

Le numéro de série se trouve sur le panneau arrière, à côté de l'embase IEC. Il est important pour l'enregistrement de la garantie.

MODE D'EMPLOI Ultrabass BX600 BEHRINGER

Notice d'utilisation

Version 1.1 Juin 2002

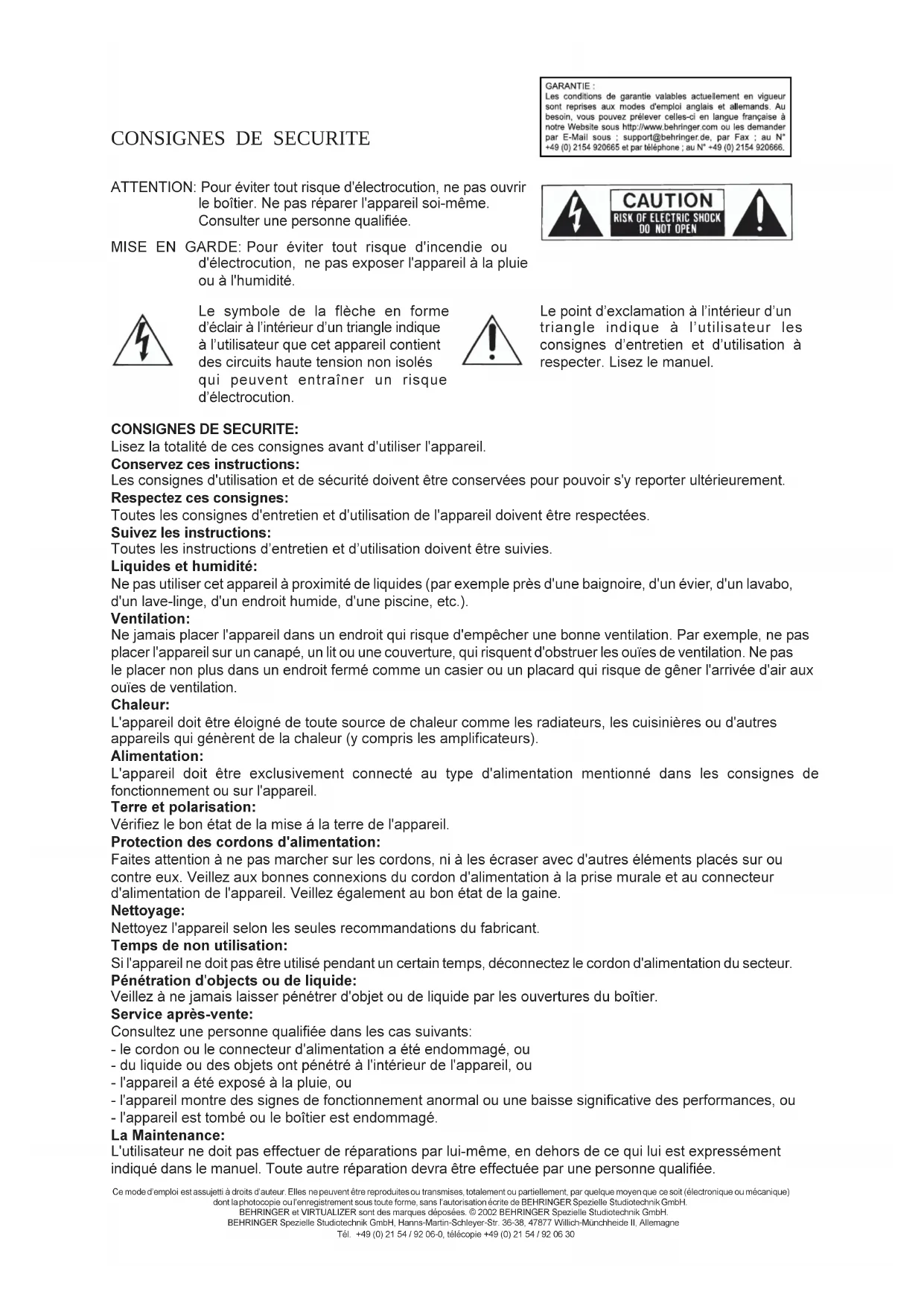

Consignes de sécurité

GARANTIE: Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous : [e-mail], par Fax au N [phone] et par téléphone au N [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de générer l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

1. Introduction

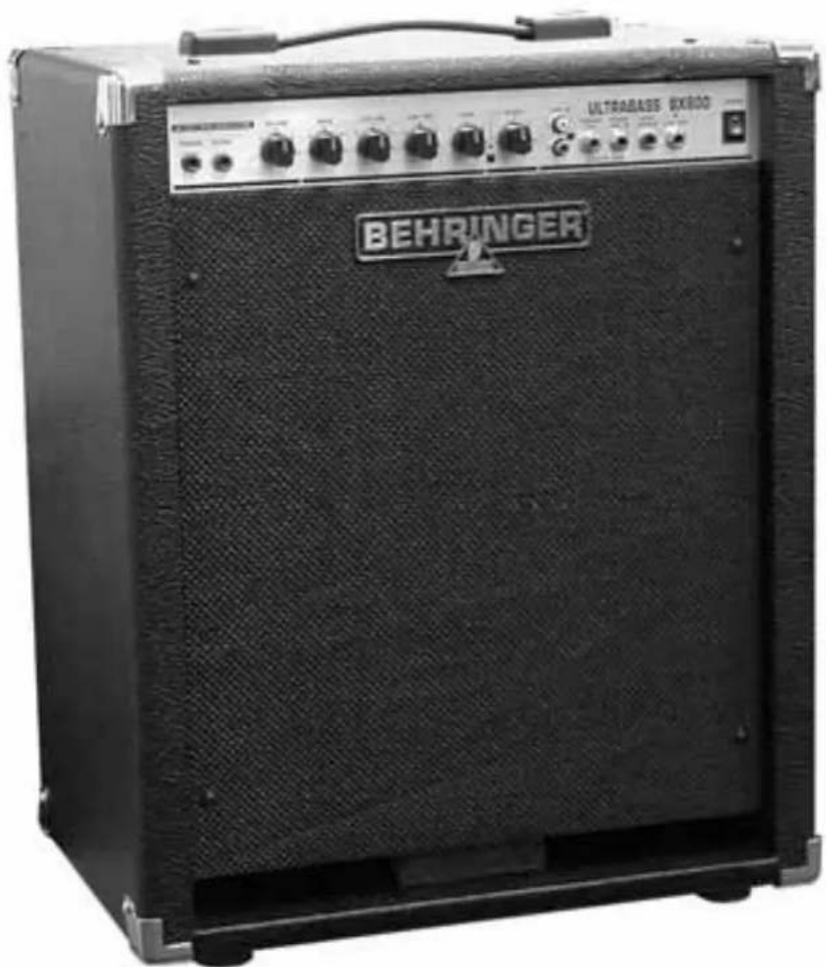

Merci de la confiance que vous nous avez accordée en achetant l'ULTRABASS BX600. Vous avez fait l'acquisition d'un amplificateur pour basse révolutionnaire qui fait déjà figure de référence. Lors de son développement, le but principal était de créer un ampli basse possédant des équipements exceptionnels, une connectique complète et de nombreuses possibilités d'extension. Et cela valait la peine : l'ULTRABASS est un amplificateur renversant, un outil de travail unique.

Vous trouvez plus d'informations concernant les nombreuses possibilités de connexion de voiture BX600 ainsi que leurs schémas dans les manuels d'utilisation anglais et allemand (versions complètes).

Nous vous signalons que des volumes sonores élevés peuvent endommager votre système auditif et/ou votre casque audio. Placez tous les potentiomètres en butée gauche avant de mettre l'amplificateur sous tension. Veillez à l'utiliser à des puissances raisonnables.

1.1 Avant de commencer

Le BX600 a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre détaillant et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.

Assurez-vous que la circulation d'air autour de l'amplificateur est suffisante et ne le posez pas à proximité d'un radiateur pour lui éviter tout problème de surchauffe.

Avant de relier votre ULTRABASS à la tension secteur, vérifiez soigneusement qu'il est réglé sur le voltage ajustat:

Le porte-fusible au-dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. L'ULTRABASS est réglé sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié en faisant pivoter le porte-fusible de. Attention, ce dernier point n'est pas valable pour les modèles d'exportation conçus, par exemple, pour un voltage de 115 V.

La connexion au secteur se fait par cordon standard IEC, conforme aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

Pour plus d'informations, consultez le chapitre 3 « Installation »

1.2.1 Face avant

Fig. 1.1: Commandes et connexions de la face avant

1 Il s'agit des entrées du BX600 auxquelles vous devez connecter le titre. L'embase jack PASSIVE est adaptée à une basse possédant un niveau de sortie faible, alors que l'entrée en jack ACTIVE est destinée à une basse active. 2 A l'aide du potentiomètre VOLUME, vous pouvez définir le volume général du BX600. 3 Le potentiomètre BASS de la section d'égalisation permet l'augmentation ou la diminution des basses. 4 Utilisez le potentiomètre LOW MID pour augmenter ou diminuer le niveau des bas-médiuns. 5 Le potentiomètre HIGH MID contrôle le niveau des hauts-médiuns du BX600. 6 Enfin, la commande HIGH permet de contrôler le niveau des aigus. 7 7 8 Le potentiomètre SHAPE vous donne la possibilité de régler le filtre. Cette fonction permet de sculpter le son de basse. 9 Les entrées en Cinch-RCA TAPE IN sont conçues pour recevoir un signal stéréo. Vous pouvez par exemple y relier le signal venant d'une boîte à rythmes ou d'une bande play-back. 10 La sortie en jack PREAMP OUT permet de relier un autre amplificateur à votre BX600. 11 L'entrée sur jack POWER AMP IN permet d'alimenter le BX600 avec le signal d'un autre ampli basse.

Les connecteurs PREAMP OUT et POWER AMP IN peuvent aussi servir à câbler en boucle un processeur d'effets externe (par exemple un VIRTUALIZER PRO DSP2024P BEHRINGER) avec votre ULTRABASS. Pour ce faire, reliez la sortie PREAMP OUT à l'entrée du processeur externe et l'entrée POWER AMP IN à la sortie du processeur.

12 L'embase jack 6,3 mm stéreo vous permet de raccorder un casque audio à votre BX600. Dès que le connecteur PHONES est occupé, le haut-parleur interne est coupé. 13 On peut récupérer le signal de l'ULTRABASS à la sortie en jack mono LINE OUT. Utilisez cette sortie pour un enregistrement ou pour envoyer le signal à une table de mixage via l'une de ses entrées ligne. 14 On met le BX600 sous tension via le commutateur POWER. Sa LED s'allume alors.

1.2.2 Panneau arrière

Fig. 1.2: Panneau arrêté du BX600

15PORTE FUSIBLE/SELECTEUR DE VOLTAGE. Avant de relier I'amplificateur au secteur, verifiez que le voltage correspond a celui de toute tension secteur. Au cas ou vous seriesz amene a replacer le fusible, veiliez impereativementautiliser un fusible de meme type. L'embase du fusible possede deux positions differentes pour pouvoir230V et115V. Si vous voulez utiliser I'appareil en 115V (hors d'Europe), n'oubliez pas d'y installer un fusible de valeur superieure (voir chapitre 3 « INSTALLATION »). 16 La liaison avec la tension secteur s'effectue via l'EMBASE /EC standard. Le cordon d'alimentation est fermi. 17 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dument remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, replissez la carte de garantie en ligne sur le www. behringer. com.

2.1 L'ultrabass BX600 est maître

Utilisez la sortie PREAMP OUT pour amplifier le signal du BX600 avec un amplificateur de puissance supplémentaire. Pour la liaison, utilisez un cable-instrument normal monté en jacks mono. Reliez la sortie PREAMP OUT à l'entrée de l'amplificateur de puissance externe.

2.2 L'ultrabass BX600 est esclave (slave) d'un ampli ou préampli externe

Pour relier l'amplificateur de puissance de l'ULTRABASS à un amplificateur ou préamplificateur externe, raccordez la sortie ligne (LINE) de l'appareil externe à l'entrée POWER AMP IN du BX600.

3.1 Liaisons audio

Les entrées et sorties de l'ULTRABASS BEHRINGER sont des embases jacks mono. Les entrées TAPE sont des embases Cinch-RCA.

Veillez à ce que la ou les personnes qui installent et utilisent votre appareil en soient capables. Pendant et après l'installation, vérifiez que les personnes utilisant l'appareil sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre ULTRABASS.

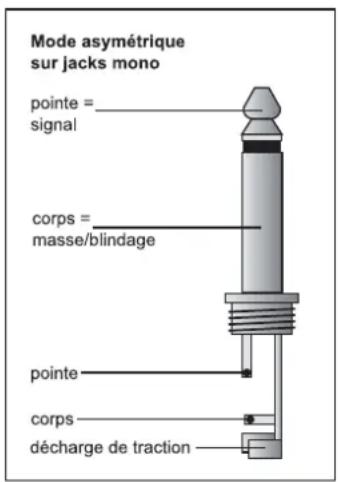

Fig. 3.1: Câblage des jacks mono et du jack pour casque audio

Entrée pour basse passive Embase jack mono 6,3 mm asymétrique Impédance d'entrée Env. 1 MΩ

Entrée pour asse active Embase jack mono 6,3 mm asymétrique Impédance d'entrée Env. 130k

Entrée ampli de puissance Embase jack mono 6,3 mm asymétrique Impédance d'entrée Env. 25k

Entrees Tape In Embases Cinch-RCA asymétriques Impédance d'entrée Env. 68 kΩ

Sorties AUDIO

Sortie casque Embase jack stereo 6,3 mm

Sortie préampli Embase jack mono 6,3 mm asymétrique Impédance de sortie Env. 1 kΩ

Sortie ligne Embase jack mono 6,3 mm

Puissance de l'ampli 60 Watt sous 8Ω

Haut-parleur

Type 12B50A8

Impedance 8Ω

Puissance admissible 100 W RMS

Alimentation electrique

Tension secteur USA/Canada 120 V~,60 Hz

U.K./Australie 240 V~,50 Hz

Europe 230 V~, 50 Hz

Modèle général d'export. 100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz

Consommation 143 W

Fusible 100-120V~T2AH

200-240V~T1,6AH

Connexion au secteur Embase IEC standard

Dimensions/poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
