Type de produit	Pédale de noise gate
Marque	Behringer
Modèle	Intelligate IG9
Catégorie	Pédale d'effet pour guitare
Fonctions principales	Suppression sélective du bruit, augmentation de la dynamique, temps d'attaque rapide, relâchement adaptatif
Commandes disponibles	Sélecteur THRESHOLD (HIGH/LOW), bouton THRESHOLD (réglage fin), sélecteur GATE (HIGH/MID/FULL)
Indicateurs visuels	LED d'activation et de niveau de réduction de bruit
Commutateur au pied	Oui, pour activer/désactiver l'effet
Entrée audio	Jack mono 6,3 mm, impédance 1 MΩ
Sortie audio	Jack mono 6,3 mm, impédance 1 kΩ
Alimentation électrique	Pile 9V (6LR61) ou adaptateur secteur 9V DC (non fourni)
Consommation électrique	15 mA
Type de pile	9V type 6LR61
Adaptateur secteur compatible	PSU-SB Behringer 9V DC, centre négatif, 100 mA stabilisé
Dimensions (H x L x P)	Environ 56 x 113 x 69 mm
Poids	Environ 0,24 kg
Numéro de série	Situé sur la base de l'appareil
Garantie	Consulter le site Behringer pour les conditions
Entretien et nettoyage	Ne pas utiliser de liquides ni de solvants ; déconnecter avant nettoyage
Sécurité	Ne pas installer près de liquides ou sources de chaleur ; utiliser exclusivement les accessoires autorisés
Réparabilité	Ne pas ouvrir ni réparer soi-même ; contacter le service technique
Mise en marche	Automatique lors du branchement d'un jack dans l'entrée IN

FOIRE AUX QUESTIONS - Intelligate IG9 BEHRINGER

Comment régler le seuil de déclenchement (threshold) ?

Utilisez le sélecteur THRESHOLD pour choisir la plage (HIGH ou LOW), puis ajustez finement avec le bouton THRESHOLD. Le signal reste inchangé au-dessus du seuil réglé.

Quelle est la différence entre les positions HIGH et LOW du sélecteur THRESHOLD ?

En position HIGH, la sensibilité est élevée : le noise gate supprime uniquement les signaux très faibles. En position LOW, la sensibilité est faible : le gate coupe plus fréquemment.

Comment choisir la bande de fréquences avec le sélecteur GATE ?

Placez sur HIGH pour instruments avec hautes fréquences (guitare claire, clavier), MID pour médiums (guitare saturée), et FULL pour problèmes de ronflement ou bourdonnement (rack d'effets).

Comment alimenter la pédale : pile ou adaptateur secteur ?

Vous pouvez utiliser une pile 9V type 6LR61 ou un adaptateur secteur 9V DC (centre négatif, 100 mA stabilisé) via le connecteur DC IN. L'adaptateur n'est pas fourni.

Comment installer ou remplacer la pile ?

Retirez la base de la pédale après avoir dévissé les quatre vis. Installez une pile 9V en respectant la polarité. Puis replacez la base et revissez.

Pourquoi la LED ne s'allume-t-elle pas ?

Vérifiez que la pile est chargée ou que l'adaptateur secteur est branché. Assurez-vous qu'un jack est inséré dans l'entrée IN, car la pédale s'allume automatiquement lors de la connexion.

Comment connecter la pédale dans ma chaîne d'effets ?

Branchez votre instrument à l'entrée IN (jack 6,3 mm) et reliez la sortie OUT à l'entrée de votre ampli ou à la pédale suivante.

Que faire si la pédale ne s'allume pas ?

Vérifiez la pile (ou l'alimentation) et la connexion du jack d'entrée. Si le problème persiste, testez avec un autre câble ou adaptateur.

Comment prolonger la durée de vie de la pile ?

Débranchez le jack de l'entrée IN lorsque vous n'utilisez pas la pédale. Cela coupe l'alimentation automatiquement.

Où trouver le numéro de série et la garantie ?

Le numéro de série se trouve sur la base de l'appareil. Les conditions de garantie sont disponibles sur le site behringer.com.

MODE D'EMPLOI Intelligate IG9 BEHRINGER

Merci de la confiance que vous nous avez prouvée en achetant l'INTELLIGATE IG9 BEHRINGER. Cette pédale d'effet ultime est conçue spécialement pour supprimer efficacement le bruit indésirable des signaux audio sans détériorer le signal source. Elle assure un signal parfaitement intégral grâce à un temps d'attaque très rapide, à un temps de relâchement calculé en fonction du signal source et à la suppression de bruit sélective en fréquence.

L'effet noise gate augmente la dynamique des signaux en supprimant le bruit indésirable qui est coupé dès que le signal passe sous un niveau seuil donné. L'IG9 possède un filtre dont la fréquence de coupure sélectionnable permet la suppression de bruit sélective pour une amélioration inaudible de la dynamique et un son ultra transparent.

Commandes et connexions.

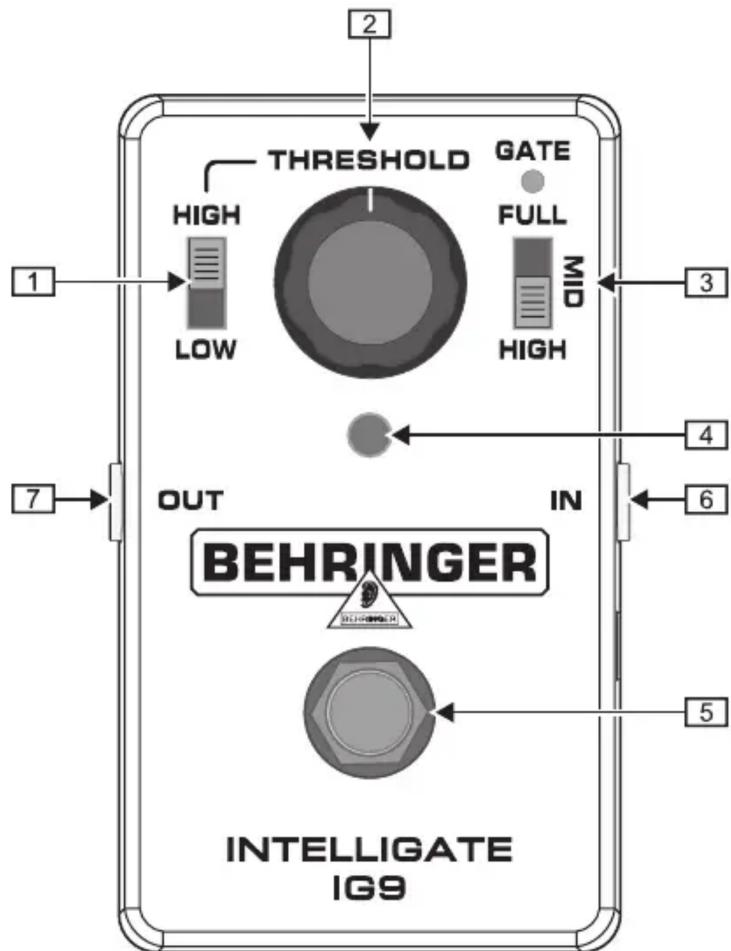

Vue d'en haut

1 Utilisez le sélecteur THRESHOLD pour choisir une plage de valeurs au sein de laquelle vous pourrez déterminer le seuil adapté à votre signal. En position haute (HIGH), la sensibilité est élevée et le noise gate ne supprime que les portions très faibles du signal. En position basse (LOW), la sensibilité est faible et le noise gate coupe plus souvent le signal. 2 Utilisez le bouton THRESHOLD pour régler précisément le niveau seuil au-dessus duquel le signal restera inchangé (non traité par l'effet). 3 Le sélecteur GATE détermine la bande de fréquences traitée par l'IG9. Placez-le sur HIGH pour nettoyer le signal des instruments contenant des hautes fréquences importantes tels qu'un clavier ou une guitare en son clair. Placez-le en position MID pour nettoyer le signal des sources dont les fréquences dominantes sont situées dans les médiums, par exemple une guitare saturée. Dans les deux cas, les signaux basse fréquence ne sont pas affectés par l'effet. Sélectionnez la position FULL pour les signaux sujets à un problème de ronflement ou de bourdonnement comme, par exemple, le signal de sortie d'un rack d'effets guitare. L'intensité de la luminescence de la LED GATE au-dessus du sélecteur indique le niveau de la réduction de bruit. 4 La LED est allumée lorsque l'effet est actif. Elle sert également d'indicateur du chargement de la pile. Appuyez sur le commutateur au pied pour activer ou désactiver l'effet. 5 6 Reliez le câble de votre instrument à l'entrée IN sur jack mono de 6,3 mm. 7 Raccordez la sortie OUT sur jack mono de 6,3 mm à l'entrée de votre ampli.

Utilisez le connecteur DC IN pour le branchement d'un adaptateur secteur 9 V (non fourni).

Pour installer ou remplacer la pile 9 V (non fournie), retirez la base de la pédale après avoir dévissé ses quatre vis.

L'IG9 ne possède pas de commutateur marche/arrêt. L'IG9 s'allume automatiquement dès que vous branchez un jack dans son entrée IN. Lorsque vous n'utilisez pas l'IG9, débranchez le jack de l'entrée IN afin de prolonger la durée de vie de la pile.

Le NUMÉRO DE SÉRIE se trouve sur la base de l'appareil.

GARANTIE2

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entrée (IN)

Connecteur Jack mono de 6,3 mm

Impédance 1 MΩ

Sortie (OUT)

Connecteur Jack mono de 6,3 mm

Impédance 1 kΩ

Alimentation électrique

Consommation d'énergie 15 mA

PSU-SB BEHRINGER

Connexion au secteur

Connecteur Prise secteur

Voltage 100 V - 230 V, 50/60 Hz

Connexion à l'appareil

Connecteur DC 2 mm, centre négatif

Voltage 9 V=

Courant 100 mA stabilisé

Alimentation par pile

Pile 9 V type 6LR61

Consommation d'énergie 15 mA

Dimensions/poids

Dimensions (H x L x P) Env. 56 mm x 113 mm x 69 mm

Poids Env. 0,24 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
