Noise Reducer NR100 - Guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale de réduction de bruit pour guitare
Marque	BEHRINGER
Modèle	NR100
Alimentation	9 V DC (centre négatif) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Impédance d'entrée (IN)	500 kΩ
Impédance de sortie (OUT)	1 kΩ
Impédance SEND	1 kΩ
Impédance RETURN	50 kΩ
Modes	MUTE (coupe le signal) et REDUCTION (réduction de bruit)
Réglages	THRESH (seuil) et DECAY (vitesse de rétablissement)
Connecteurs	IN, OUT, SEND, RETURN (jack 6,35 mm asymétrique)
Pédale	Commutateur marche/arrêt
LEDs	ON/BATT (état pile) et REDUCTION (réduction active)
Dimensions (estimées)	70 x 120 x 55 mm
Poids (estimé)	0,3 kg
Numéro de série	Situé sous la pédale
Garantie	Consultez le site behringer.com
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur
Entretien	Ne pas ouvrir, contacter le SAV pour toute réparation

FOIRE AUX QUESTIONS - Noise Reducer NR100 BEHRINGER

Comment installer ou remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille et retirez le capot. Insérez une pile 9 V type 6LR61 en respectant la polarité. Refermez le capot.

Quelle est la différence entre les modes MUTE et REDUCTION ?

Le mode MUTE coupe complètement le signal lorsque vous appuyez sur la pédale. Le mode REDUCTION réduit le bruit résiduel en dessous d'un seuil réglable tout en laissant passer le signal utile.

Comment régler le seuil (THRESH) et le decay (DECAY) ?

Tournez le bouton THRESH pour définir le niveau en dessous duquel la réduction de bruit s'active. Utilisez DECAY pour ajuster la vitesse à laquelle le signal revient à son niveau normal après être repassé au-dessus du seuil.

Comment brancher une boucle d'effet supplémentaire ?

Connectez la sortie de votre effet supplémentaire à l'entrée RETURN de la NR100, et reliez la sortie SEND à l'entrée de cet effet. Cela permet de bénéficier de l'effet tout en supprimant le bruit.

Que signifie la LED ON/BATT ?

La LED ON/BATT s'allume lorsque l'effet est actif. Si elle s'éteint ou faiblit, la pile est déchargée et doit être remplacée.

Quel type d'alimentation externe utiliser ?

Utilisez un bloc d'alimentation 9 V DC régulé avec connecteur 2 mm, centre négatif, et une capacité d'au moins 100 mA (consommation 30 mA).

Pourquoi aucun son ne sort-il de la pédale ?

Vérifiez que la pile est fonctionnelle ou que l'alimentation est branchée. Assurez-vous que les câbles sont correctement insérés dans les connecteurs IN et OUT. Si la LED ON/BATT ne s'allume pas, la pédale n'est pas alimentée.

Comment nettoyer la pédale ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec des liquides.

La pédale fonctionne-t-elle sans pile si branchée en USB ?

Non, la NR100 ne dispose pas d'alimentation USB. Elle nécessite une pile 9 V ou un bloc d'alimentation 9 V DC (non inclus).

Où trouver le numéro de série ?

Le numéro de série est situé sous la pédale, sur la plaque de base.

MODE D'EMPLOI Noise Reducer NR100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la NR100 BEHRINGER. Cette pédale d'effet est conçue pour supprimer le bruit résiduel et les ronflements des signaux. Grâce à ses performances exceptionnelles, la NR100 préserve le son de ton instrument tout en respectant fidèlement ton jeu et sa dynamique.

1. COMMANDES

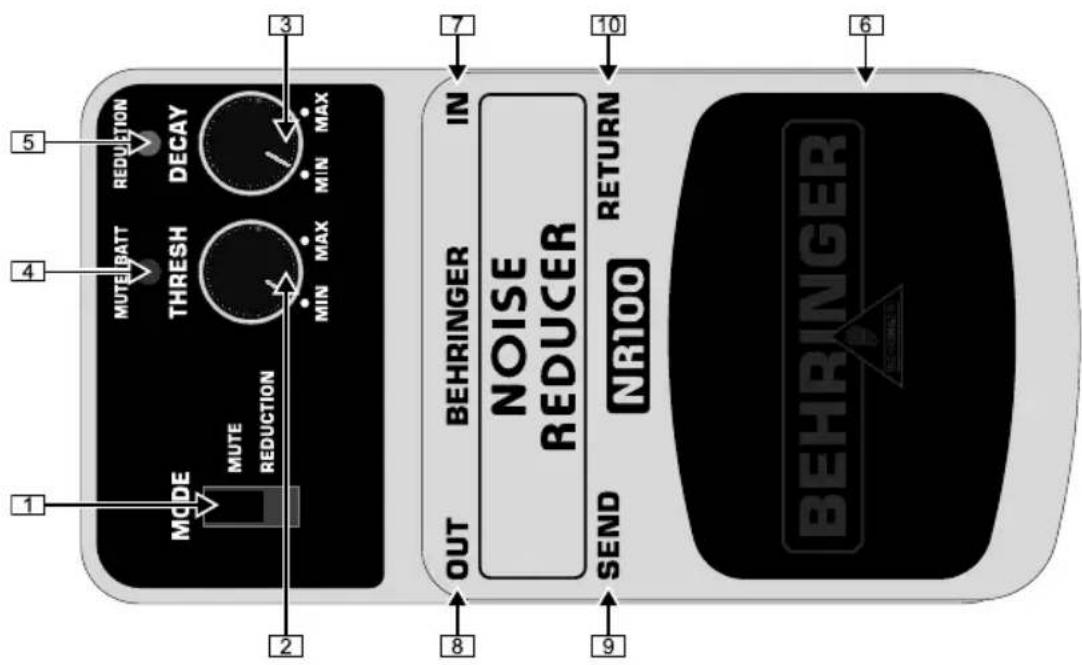

Surface utilisateur

Le sélecteur MODE te permet de choisir entre les modes MUTE et REDUCTION. En mode MUTE, appuies sur la pédale pour désactiver le signal entrant, par exemple afin de supprimer le bruit résiduel pendant que tu ne joues pas. En mode REDUCTION, règle les paramètres Threshold et Decay de façon à débarrasser les passages faibles du bruit résiduel (moments où ce dernier est facilement perceptible). Le bouton THRESH(old) définit le niveau seuil du mode REDUCTION. Dès que le niveau du signal original passe sous le seuil, la FX100 abaisse le niveau du signal de sortie. La commande DECAY détermine la vitesse du rétablissement dès que le niveau du signal original repasse au-dessus du niveau seuil (Threshold). La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. La LED REDUCTION s'allume dès que le niveau du signal entrant passe sous le niveau seuil (sous lequel la réduction de bruit est appliquée à la source). Appuie sur le commutateur pour activer ou désactiver l'effet. Branche le câble de ton instrument dans l'entrée /N sur jack asymétrique. Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli. Utilise le départ SEND sur jack asymétrique pour alimenter un effet supplémentaire. Cela te permet de bénéficier d'un effet tout en supprimant le bruit résiduel. Relie la sortie de l'effet supplémentaire au retour RETURN sur jack asymétrique.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La NR100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta NR100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)

Connecteur Jack asymétrique de 6.3 mm

Impédance 500 kΩ

Out (sortie)

Connecteur Jack asymétrique de 6.3 mm

Impédance 1 kΩ

Send (départ d'effet)

Connecteur Jack asymétrique de 6.3 mm

Impédance 1 kΩ

Retour (retour d'effet)

Connecteur Jack asymétrique de 6.3 mm

Impédance 50 kΩ

Alimentation électrique 9 V, 100 mA DC régulée

Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)

Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)

Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)

Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)

Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)

Alim. PSU-SB-UL BEHRINGER 120 VAC (États-Unis)

Connecteur d'alimentation Connecteur DC de 2 mm, centre négatif

Pile 9 V type 6LR61

Consommation électrique 30 mA

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
