Reverb Machine RV600 - Guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet reverb stéréo pour guitare
Marque	Behringer
Modèle	Reverb Machine RV600
Dimensions (H x L x P)	Environ 54 x 70 x 123 mm
Poids	0,33 kg
Alimentation	9 V DC, 100 mA, centre négatif (adaptateur PSU-SB non inclus) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Entrées	2 entrées jack asymétriques 6,3 mm (IN A et IN B), impédance 500 kΩ (mono 250 kΩ)
Sorties	2 sorties jack asymétriques 6,3 mm (OUT A et OUT B), impédance 1 kΩ
Modes de réverbération	11 modes : Echo, Tile, Cave, Space, Ducking, Hall, Chamber, Room, Plate, Spring, '63 Spring
Commandes	Tone, Mix, Decay, Time, Trails (ON/OFF), sélecteur de mode, footswitch bypass
Fonctionnalités spéciales	Fonction Trails (reverb qui s'estompe après bypass), mode Ducking (réduction automatique de la reverb)
Entretien	Débrancher le jack d'entrée pour économiser la pile ; en cas de dysfonctionnement, baisser le volume et débrancher l'entrée
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur ; utiliser uniquement des accessoires autorisés ; ne pas ouvrir le boîtier
Garantie	Voir conditions sur behringer.com

FOIRE AUX QUESTIONS - Reverb Machine RV600 BEHRINGER

Comment alimenter la Behringer RV600 ?

Vous pouvez utiliser une pile 9V type 6LR61 (non incluse) ou un adaptateur secteur 9V DC, 100 mA, centre négatif (non inclus, modèle recommandé : PSU-SB). Branchez l'adaptateur sur la prise DC IN.

Comment changer la pile de la RV600 ?

Appuyez sur les axes de la charnière avec un stylo-bille et retirez délicatement le capot de la pédale. Remplacez la pile 9V. Refermez le capot en évitant de rayer le boîtier.

Quels sont les 11 modes de réverbération ?

Les modes sont : Echo, Tile, Cave, Space, Ducking, Hall, Chamber, Room, Plate, Spring et '63 Spring. Chaque mode offre un type de réverbération différent, du simulacre d'acoustique naturelle aux effets vintage.

Comment utiliser la RV600 en stéréo ?

Branchez votre source stéréo sur les entrées IN A et IN B (jacks asymétriques). Reliez les sorties OUT A et OUT B à votre ampli ou système stéréo. Pour un signal mono, utilisez uniquement IN A et OUT A.

À quoi sert le commutateur Trails ?

En position ON, la réverbération s'estompe progressivement après avoir désactivé l'effet (bypass), au lieu de s'arrêter brusquement. Cela permet des transitions plus naturelles.

Qu'est-ce que le mode Ducking ?

Le mode Ducking réduit automatiquement le niveau de réverbération lorsque vous jouez, pour ne pas masquer votre son. Quand vous arrêtez de jouer, la reverb revient progressivement, créant un effet de fondu.

Comment contourner l'effet (bypass) ?

Appuyez sur le footswitch (commutateur au pied) pour activer ou désactiver l'effet. La LED ON/BATT s'allume quand l'effet est actif.

Que faire si la pédale ne s'allume pas ?

Vérifiez la pile ou l'adaptateur secteur. Assurez-vous qu'un jack est branché dans IN A, car la pédale s'allume automatiquement lors de l'insertion d'un jack. Remplacez la pile si nécessaire.

Comment résoudre les bruits parasites ou dysfonctionnements ?

En cas de perturbations sonores, baissez le volume de votre ampli à zéro et débranchez brièvement le câble d'entrée (IN A) pour réinitialiser la pédale. Évitez les sources d'interférences électrostatiques.

Comment brancher la RV600 à un ampli ?

Reliez la sortie OUT A (mono) ou OUT A et OUT B (stéréo) de la pédale à l'entrée de votre ampli instrument avec des câbles jack 6,3 mm asymétriques. Pour une utilisation mono, un seul câble suffit.

MODE D'EMPLOI Reverb Machine RV600 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la REVERB MACHINE RV600 BEHRINGER. Cette pédale d'effet produit des reverbs stéréo 24 bits à haute résolution comparables à celles des meilleurs processeurs de studio. Avec ses onze modes et ses nombreux paramètres, la RV600 décuple ta créativité et s'adapte idéalement à chaque application.

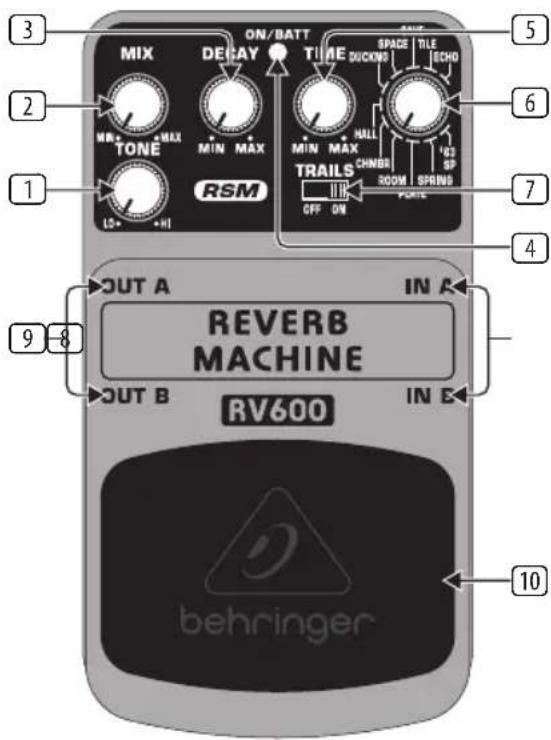

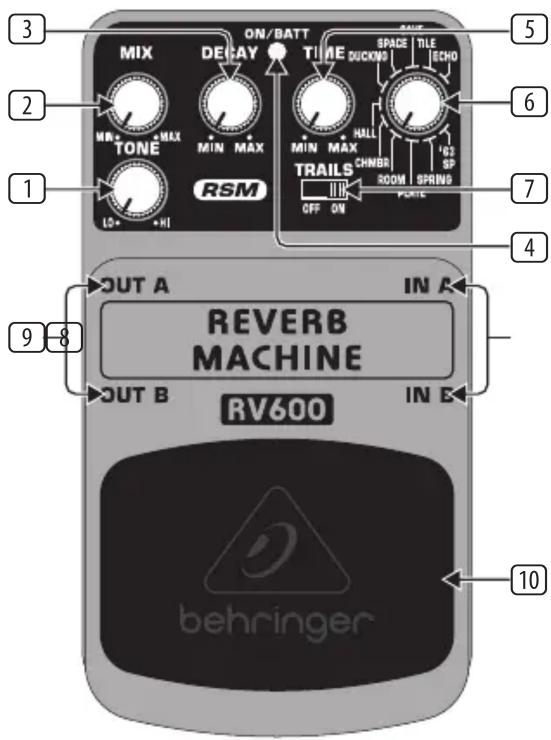

1. Commandes et connexions

La commande TONE te permet de modifier la couleur sonore générale. Le réglage MIX détermine le montant de reverb ajouté au signal original. Le bouton DECAY règle la vitesse à laquelle la reverb disparaît. En mode ECHO, il définit le montant de la réinjection du signal. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. La commande TIME contrôle le temps de pré-delay, c'est-à-dire le temps de retard entre le son original et l'apparition de l'effet reverb. En mode SPACE, elle détermine la densité harmonique du signal. Ce sélecteur te permet de choisir l'un des onze types d'effet reverb :

ECHO: Écho très épais avec reverb.

TILE: Émule l'acoustique d'une pièce carrelée aux premières réflexions brillantes telle que celle d'une salle de bains.

CAVE: Écho profond et large comme dans une caverne.

SPACE: Reverb riche et diffuse à contenu harmonique dense transposé à l'octave.

DUCKNG: Reverb de type Hall avec effet « ducking » qui réduit la reverb lorsque tu joues pour ne pas troubler ton son, et qui émerge de nouveau quand tu arrêtes de jouer pour ajouter à ton son une diffusion douce et riche.

HALL: Reverb brillante et ouverte qui simule les réflexions d'une salle de concert.

CHMBR: Emule l'acoustique d'une pièce très réfléchissante.

ROOM: Acoustique claire et naturelle d'une pièce.

PLATE: Son métallique et résonnant d'une reverb à plaque.

SPRING: Simule le son caractéristique et célèbre d'une reverb à ressort.

'63 SP: Émule le son classique de la reverb à ressort d'un combo guitare de 1963.

Quand le commutateur TRAILS est en position ON, la reverb disparaît progressivement après que tu as bypassé l'effet au lieu d'être interrompue de façon abrupte. Utilise les deux entrées IN A et IN B sur jacks asymétriques pour le câblage d'une source stéréo. Utilise uniquement l'entrée IN A si le signal source est mono. Relie les sorties OUT A et OUT B sur jacks asymétriques à ton ampli instrument. Utilise ces deux connecteurs pour bénéficier d'un signal stéréo et uniquement la sortie OUT A pour obtenir un signal mono. Appuie sur le commutateur au pied pour activer ou désactiver l'effet.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La RV600 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta RV600, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

Dans de rares cas, le fonctionnement normal du produit peut être altéré par des facteurs externes, tels qu'une décharge électrostatique, qui peuvent notamment causer des perturbations sonores ou des dysfonctionnements. Dans ces cas-là, réglez le volume des amplificateurs en aval à zéro et débranchez brièvement le câble relié à l'entrée du produit pour relancer l'application.

2. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

3. Garantie

Nos conditions de garantie sont disponibles sur le site http://behringer.com.

4. Caractéristiques techniques

En A (entrée A)

ConnecteurJackasymétrique de 6.3 mm

Impédance 500 kΩ

Impédance mono 250 kΩ

En B (entrée B)

ConnecteurJackasymétrique de 6.3 mm

Impédance 500 kΩ

Sortie A (sortie A)

ConnecteurJackasymétrique de 6.3 mm

Impédance 1 kΩ

Sortie B

ConnecteurJackasymétrique de 6.3 mm

Impédance 1 kΩ

Alimentation électrique

9 V, 100 mA régulé

BEHRINGER PSU-SB

Etats-Unis/Canada 120 V~, 60 Hz
Europe/U.K./Australie 230 V~, 50 Hz
Chine 220 V~, 50 Hz
Corée 220 V~, 60 Hz
Japon 100 V~, 50/60 Hz
Connecteur Connecteur DC de 2 mm, l'alimentation centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA

Dimensions/Poids

Dimensions(H x L x P)	Env. 218 × 234 × 415" Env. 54 × 70 × 123 mm
Poids	Env. 0,73 lbs / 0,33 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
