MODE D'EMPLOI Europower EPX2000 BEHRINGER
Mode d'emploi/Consignes de sécurité
IMPORTANT : Lisez ce document avant d'utiliser le produit. Pour de plus amples informations, veuillez consulter le dos de ce livret.
EN
ES
FR
EUROPOWER EPX2000/EPX3000 • pg 2
EN

Consignes de sécurité

CAUTION
RISK OF ELECTRIC SHOCK!
DO NOT OPEN!
ATTENTION
RISQUE DE CHOC ELECTRIQUE! NE PAS OUVRIR!


Les points repérés par ce symbole portent une tension électrique suffi sante pour constituer un risque d'électrocution.
Utilisez uniquement des câbles d'enceintes de haute qualité disponibles dans les points de vente avec les connecteurs Jack mono 6,35 mm déjà installés. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut
provoquer des chocs électriques.

Attention
Ce symbol signale les consignes
d'utilisation et d'entre! Tien importantes
dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention
Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni
démonter le panneau arrière. L'intérieur de l'appareil
ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention
Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention
Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié.
Pour éviter tout risque de choc électrique, n'eff ectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être eff ectuées uniquement par un technicien spécialisé.
Lisez ces consignes.1.
Conservez ces consignes.2.
Respectez tous les avertissements.3.
Respectez toutes les consignes d'utilisation.4.
-
N'utilisez jamais l'appareil à proximité d'un liquide.
-
Nettoyez l'appareil avec un chiff on sec.
-
Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
-
Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauff age, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
-
Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
-
Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
-
Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.
-
Utilisez exclusivement des chariots, des diables,

des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles
blessures en cas de chute.
-
Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
-
Les travaux d'entretien de l'appareil doivent être eff ectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
-
L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
-
La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Ce manuel est protégé par copyright. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de Red Chip Company Ltd.
ALL RIGHTS RESERVED.
Étape 1 : Connexions


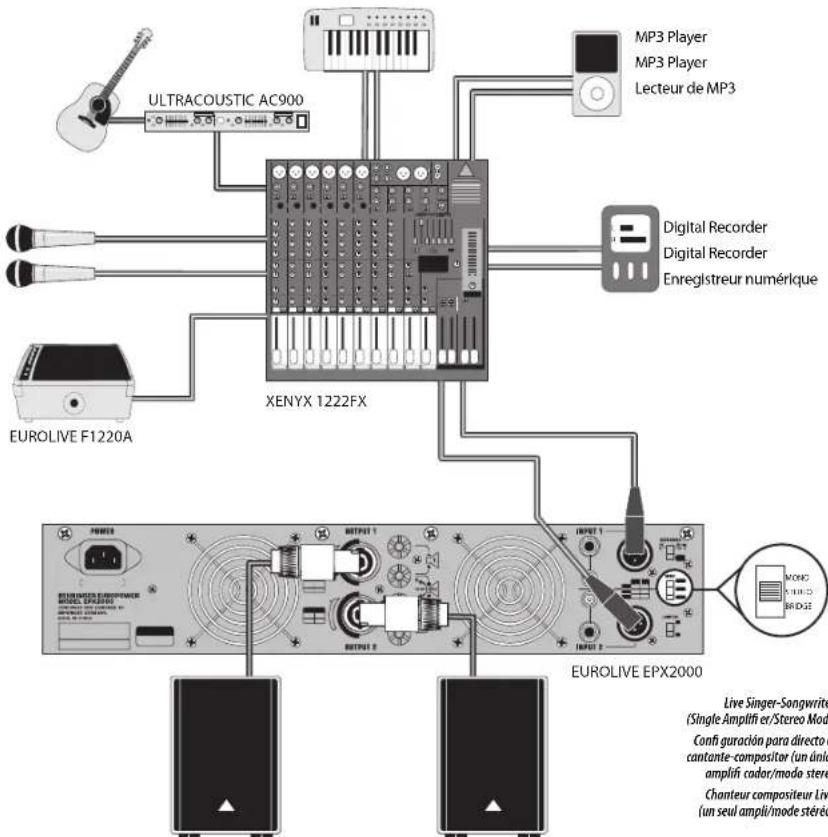

Live Singer-Songwriter (Single Amplifi er/Stereo Mode) Confi guración para directo de cantante-compositor (un único amplifi cador/mode stereo) Chanteur compositeur Live (un seul ampli/mode stéréo)
EUROPOWER EPX2000/EPX3000 · pg 5

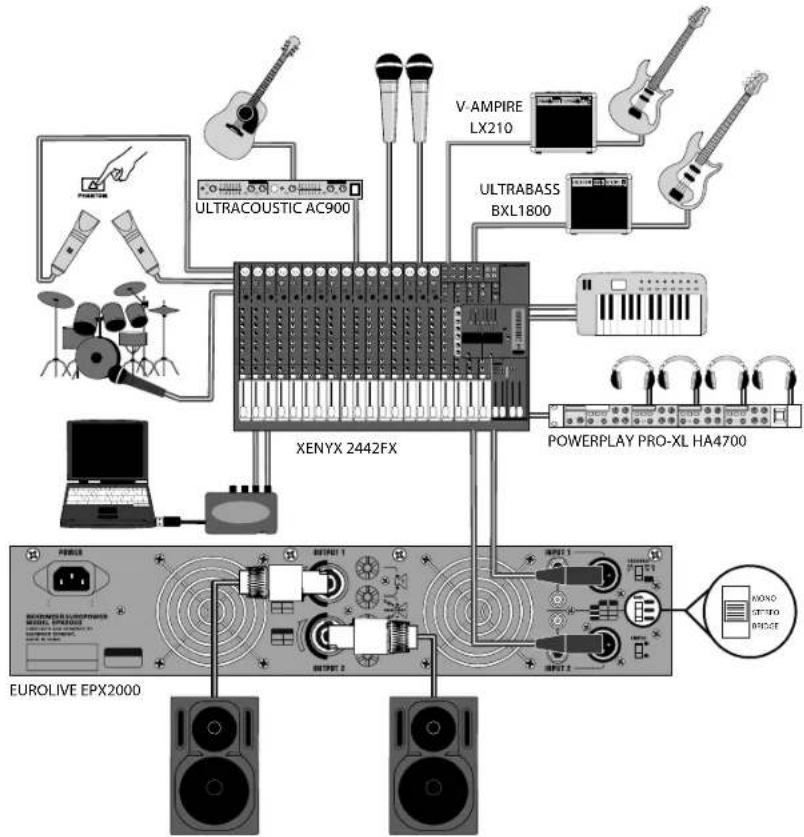

Hook-Up
Enregistrement d'un groupe de
musiciens sur un ordinateur
(un seul ampli/mode stéréo)
EUROPOWER EPX2000/EPX3000 • pg 6
EUROPOWER EPX2000/EPX3000
Step 1: Hook-Up
Paso 1: Conexión
Étape 1 : Connexions


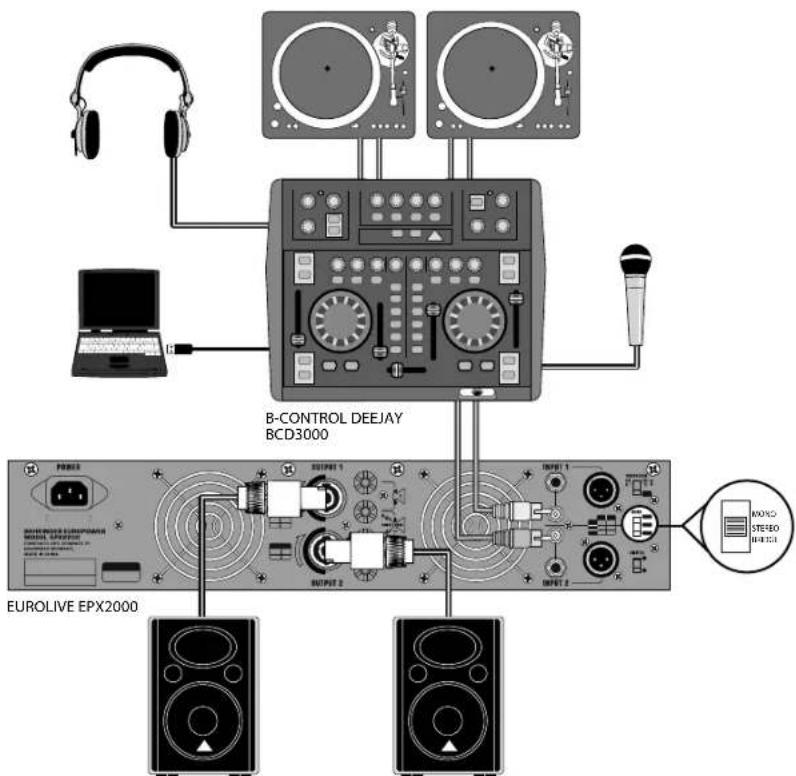

DJ Hook-up
Utilisation avec un V-AMP Pro Guitare
(un seul ampli/mode stéréo)
EUROPOWER EPX2000/EPX3000 • pg 8
EUROPOWER EPX2000/EPX3000
Step 2: Controls
Paso 2: Controles
Étape 2 : Réglages

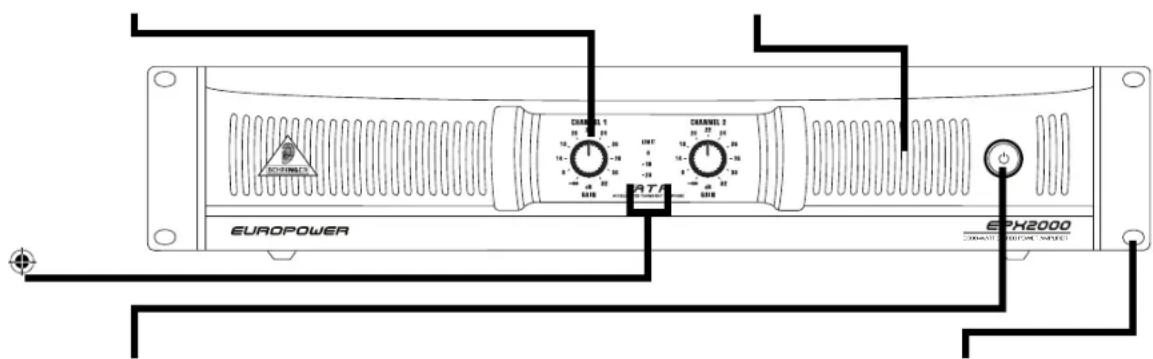

LEDS SIGNAL ET CLIP — Contrôlez le niveau di signal à l'aide des Leds vertes SIGNAL. Réduisez les réglages de gain d'entrée GAIN si la Led rouge CLIP LED reste allumée.
Controls
BOUTONS GAIN CONTROLS — Déterminent le niveau d'entrée. Pour augmenter le gain, tournez les boutons vers la droite ; pour réduire le gain, tournez les boutons vers la gauche.
EPX2000/EPX3000
OUÏES DE VENTILATION — Le tunnel de ventilation (d'arrière vers l'avant évite les surchauff es.
EUROPOWER EPX2000/EPX3000 • pg 10
EUROPOWER EPX2000/EP3000
Step 2: Controls
Paso 2: Controles

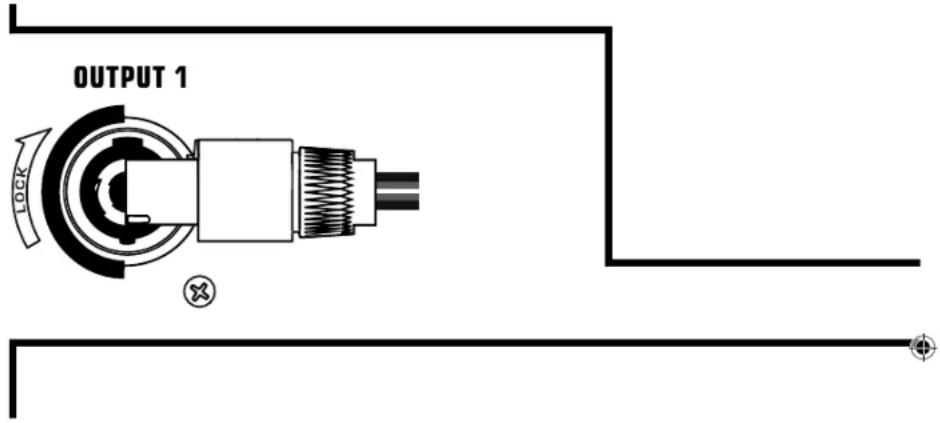

— Connectez l'ampli aux enceintes à l'aide de fi ches professionnelles à verrouillage.
Étape 2 : Réglages
EUROPOWER EPX2000/EPX3000 • pg 11
Controls
EPX2000/EPX3000

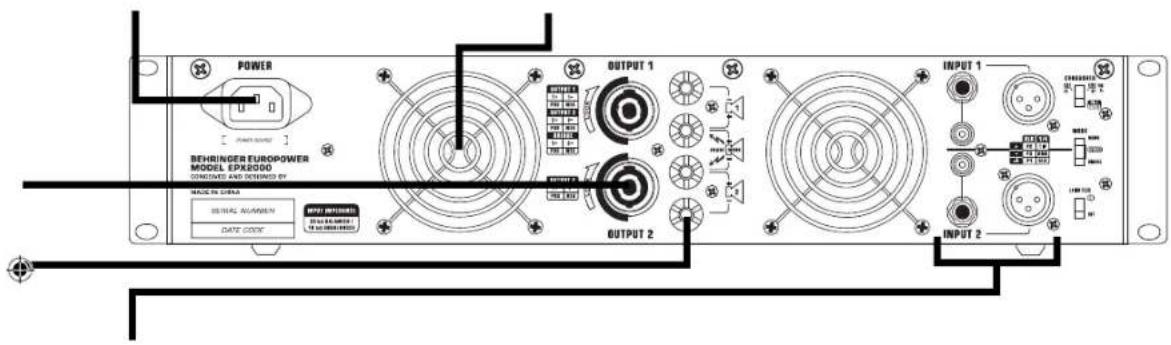

EMBASE SECTEUR — Connectez le cordon secteur fourni à cette embase.
VENTILATEUR — La vitesse du ventilateur se règle automatiquement.


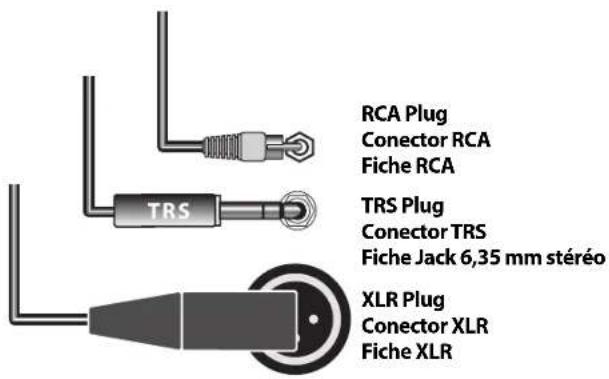

L'entrée Jack reçoit les fi ches symétriques (Jack stéréo) ou asymétriques (Jack mono).
EUROPOWER EPX2000/EPX3000
Step 2: Controls
Paso 2: Controles
Étape 2 : Réglages
sélecteur LIMITER en position ON.
Controls
CROSSOVER — Activez le fi Itre actif en plaçant le sélecteur CROSSOVER de la position FULLRANGE (large bande) à la position LF/HF (basses fréquences/hautes fréquences). Le fi Itre actif dirige les fréquences inférieures à 100 Hz à la sortie du canal 1, et les fréquences supérieures à 100 Hz au canal 2.
SÉLECTEUR DE MODE (mono/stéréo/bridgé) — Sélectionnez le mode de fonctionnement de l'amplifi cateur en plaçant le sélecteur MODE sur MONO, STEREO, ou BRIDGE.
MONO
STEREO
BRIDGE
MONO
STEREO
BRIDGE
MONO
STEREO
BRIDGE
EUROPOWER EPX2000/EPX3000 • pg 14
EUROPOWER EPX2000/EPX3000
Étape 3 : Mise en œuvre
Appuyez sur la touche POWER pour placer l'amplifi cateur sous tension.
5 Set the output levels on your sound source. Ajuste el nivel de salida en su fuente de sonido. Réglez le niveau de sortie sur la source sonore.
EUROPOWER EPX2000/EPX3000 • pg 15
Getting Started

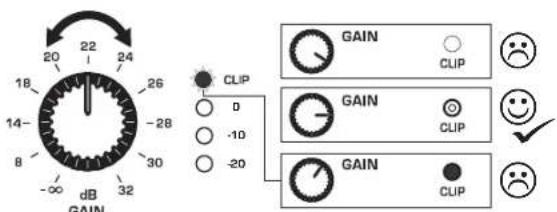

Réglez le boutons de GAIN pour modifi er le gain d'entrée.
Si les Leds CLIP restent allumées, diminuez les réglages de GAIN jusqu'à ce que les Leds CLIP ne s'allument que de temps en temps sur les pointes de signal. Respectez ce niveau : il vous off re un équilibre optimal entre le niveau du signal et la réserve dynamique disponible.
EPX2000/EPX3000
EUROPOWER EPX2000/EPX3000 • pg 16
EUROPOWER EPX2000/EPX3000

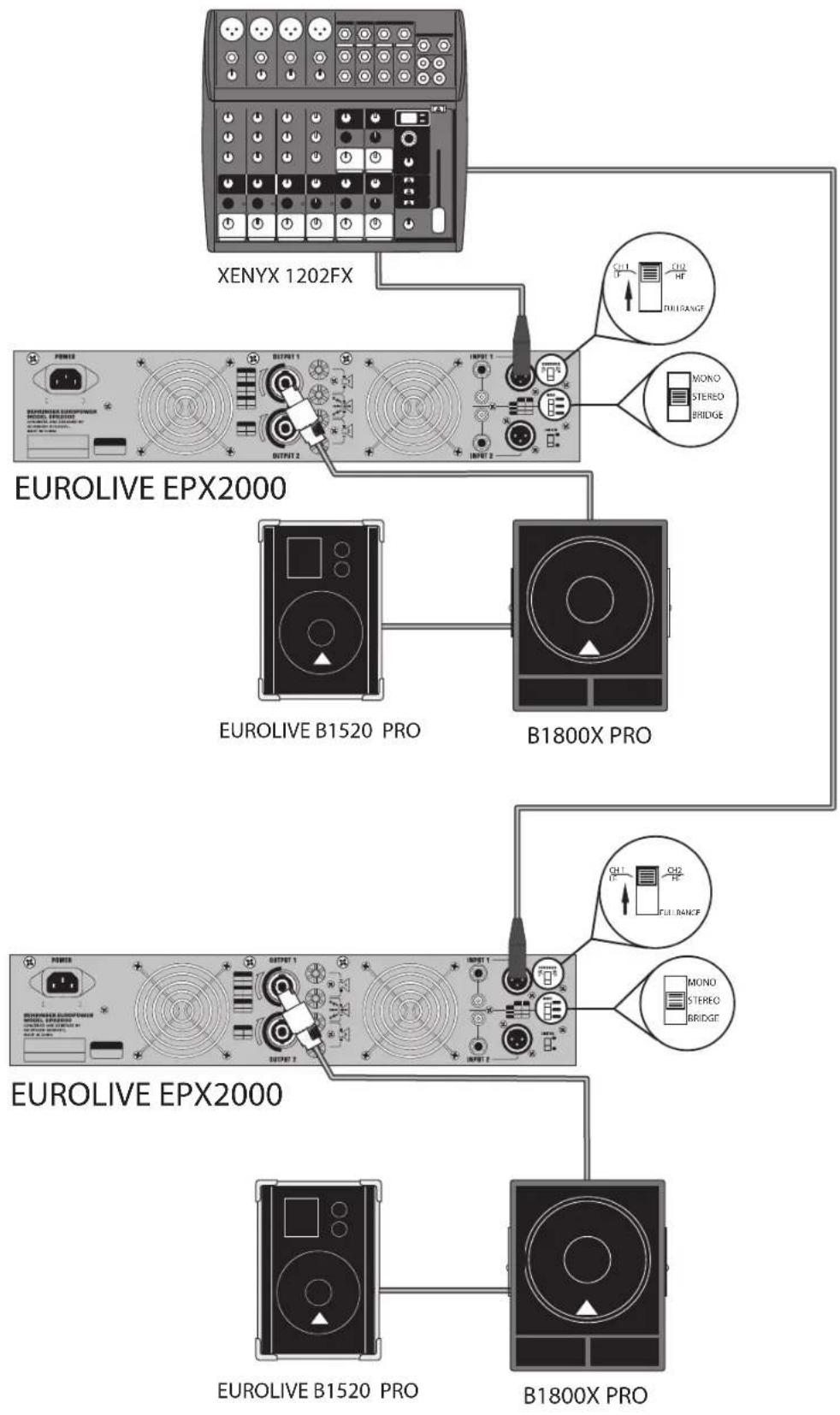

Step 4: Bi-amping
La bi-amplifi cation sépare un signal mono en deux bandes de fréquences, et assigne ensuite chaque bande de fréquences à un canal d'amplifi cation, lui-même relié à ses propres enceintes. En général, les Subwoofers restituent le bas du spectre sonore. En séparant ainsi le signal audio, les enceintes fonctionnent de façon plus effi cace, et vous obtenez un signal global mieux défi ni.
Pour câbler l'amplifi cateur en bi-amplifi cation, consultez l'illustration et procédez comme suit :
Étape 4 : Bi-amplifi cation

Réglez le fi ltre actif CROSSOVER en position CH 1/LF-CH 2/HF.
Placez le sélecteur MODE en position STEREO.

Utilisez un cordon d'enceinte à quatre pôles avec une fi che professionnelle à verrouillage entre la sortie OUTPUT 1 et le Subwoofer (le Subwoofer est alimenté par le signal basse fréquence de l'ampli 1, délivré par les pôles 2+ et 2-, alors que les fréquences supérieures à 100 Hz sont alimentées par le canal 2 et les pôles 1+ et 1-).
Professional Speaker Connector Conector profesional de altavoz Connecteur professionnel pour enceintes
Confi gurez le Subwoofer pour la Bi-
amplifi cation.

Connectez un câble pour enceinte à deux fi ls avec connecteur professionnel à verrouillage entre le Subwoofer et le satellite.
EUROPOWER EPX2000/EPX3000 • pg 17
EPX2000/EPX3000
Bi-amping
EUROPOWER EPX2000/EPX3000 • pg 18
EUROPOWER EPX2000/EPX3000 Specifications
EUROPOWER EPX2000/EPX3000 — Caractéristiques techniques
| MODELE : EPX2000 EPX3000 | |||
| Tension secteur 230 V 230 V | |||
| Puissance de sortie (par canal) Mode stéréo (les deux canaux en utilisation) | EPX2000 EPX3000 | ||
| 8 Ω/20 Hz - 20 kHz avec DHT de 0,1 % | 350 W 500 W | ||
| 8 Ω/1 kHz avec DHT de 0,1 % | 360 W 520 W | ||
| 4 Ω/20 Hz - 20 kHz avec DHT de 0,1 % | 600 W 850 W | ||
| 4 Ω/1 kHz avec DHT de 0,1 % | 650 W 900 W | ||
| 2 Ω/20 Hz - 20 kHz avec DHT de 1 % | 950 W 1400 W | ||
| 2 Ω/1 kHz avec DHT de 1 % | 1000 W 1500 W | ||
| Puissance de sortie (par canal) Mode bridgé (les deux canaux en utilisation) | EPX2000 EPX3000 | ||
| 8 Ω/20 Hz - 20 kHz avec DHT de 0,1 % | 1200 W 1700 W | ||
| 8 Ω/1 kHz avec DHT de 0,1 % | 1250 W 1800 W | ||
| 4 Ω/20 Hz - 20 kHz avec DHT de 1 % | 1900 W 2800 W | ||
| 4 Ω/1 kHz avec DHT de 1 % | 2000 W 3000 W | ||
| Distorsion <0,01 % <0,01 % | |||
| Réponse en fréquence (10 dB sous la puissance nominale) | 20 Hz - 2 0kHz, +0/-1 dB5 Hz - 50 kHz (points de -3 dB) | 20 Hz - 2 0kHz, +0/-1 dB5 Hz - 50 kHz (points de -3 dB) | |
| Facteur d'amortissement (1 kHz et inférieur) | >300 dans 8Ω >400 | dans 8Ω | |
| Signal/Bruit (20 Hz - 20 kHz) | >100 dB >100 dB | ||
| Gain en tension 32 dB | 32 dB | ||
| Sensibilité d'entrée 1 V | 1 V | ||
| Impédance d'entrée | 10 kOhms asymétrique20 kOhms symétrique | 10 kOhms asymétrique20 kOhms symétrique | |
| Réglages EPX2000 EPX3000 | |||
| Face avant | AC switch/gain controls for each channel | AC switch/gain controls for each channel | |
| Face arrière | Sélecteur MONO, X-Over, Limiter, BRIDGE MODE | Sélecteur MONO, X-Over, Limiter, BRIDGE MODE | |
| Filtre actif | Coupure à 100 Hz, 12 dB/Octave | Coupure à 100 Hz, 12 dB/Octave | |
| Type de limiteur | Limiteur de crête à VCA commutable | Limiteur de crête à VCA commutable | |
| Témoins | Led bleue : Mise sous tension Led verte : -20 dB, -10 dB Led jaune : 0 dB Led rouge : écrétage | Led bleue : Mise sous tension Led verte : -20 dB, -10 dB Led jaune : 0 dB Led rouge : écrétage | |
| Connecteurs (chaque canal) | EPX2000 | EPX3000 | |
| Entrées | XLR à symétrie électronique (+ sur broche 2), Jack stéréo 6,35 mm/ RCA | XLR à symétrie électronique (+ sur broche 2), Jack stéréo 6,35 mm/ RCA | |
| Sorties | Bornlers anti- électrocution/ connecteur professionnel à verrouillage | Bornlers anti- électrocution/ connecteur professionnel à verrouillage. | |
| Refroidissement | Ventilateur à vitesse variable, flux arrière/avant | Ventilateur à vitesse variable, flux arrière/avant | |
| Protection amplificateur | Court-circuits, ligne ouverte, thermique, ultrasonique, protection HF. Stable dans une charge réactive ou inadaptée | Court-circuits, ligne ouverte, thermique, ultrasonique, protection HF. Stable dans une charge réactive ou inadaptée | |
| Protection de charge | Temporisation On/ Off, défaillance secteur | Temporisation On/ Off, défaillance secteur | |
| Architecture sortie | Classe H, 2-tiers | Classe H, 2-tiers | |
| Consommation électrique | EPX2000 | EPX3000 | |
| 1/8ème de puissance (bruit rose) Bridgé 4 Ohms | 5 A version 230 V 9 A version 120 V | 7 A version 230 V 12 A version120 V | |
| Fusibles | EU : 10 A 250 V UL : 20 A250 V | EU : 15 A250 V UL : 30 A250 V | |
| Dimension | 19 pouces de largeur/2 U de hauteur | 19 pouces de largeur/2 U de hauteur | |

- Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit BEHRINGER aussi vite que possible sur le site Internet www.behringer.com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus effi cacement. Prenez également le temps de lire les termes et conditions de notre garantie.
- Dysfonctionnement. Si le produit BEHRINGER venait à ne pas fonctionner correctement, nous ferons notre possible pour le réparer dans les plus brefs délais. Contactez le revendeur BEHRINGER où vous avez acheté l'appareil. Si le revendeur BEHRINGER n'est pas à proximité, contactez l'un de nos distributeurs ou l'une de nos filiales dont la liste se trouve sur le site Internet www.behringer.com, dans la section d'assistance SUPPORT.
Autres informations importantes
- Compartiment du fusible/Sélecteur de tension. Avant de relier les écoutes au secteur, vérifiez la compatibilité de la tension secteur de votre zone géographique avec la tension sélectionnée sur les écoutes. Certains modèles utilisent un compartiment de fusible pouvant être configuré de deux façons différentes, permettant de travailler en 230 Vca ou en 120 Vca. Remplacez le fusible UNIQUEMENT par un autre parfaitement identique.
Souhaitez-vous de plus amples informations sur ce produit ?
Vous trouverez une version plus longue de ce mode d'emploi en anglais, en espagnol, en allemand et en chinois au format PDF sur le site www.behringer.com.
