Caractéristiques techniques	Moniteur SAMSUNG S24F354FHR, écran de 24 pouces, résolution Full HD (1920 x 1080), technologie PLS, temps de réponse de 4 ms, luminosité de 250 cd/m², taux de contraste de 1000:1.
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux occasionnels, avec des angles de vision de 178°.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter le service après-vente SAMSUNG.
Sécurité	Conforme aux normes de sécurité CE, RoHS. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Connectivité : 1 x HDMI, 1 x VGA, consommation d'énergie : 25 W (mode actif), 0,3 W (mode veille).

FOIRE AUX QUESTIONS - S24F354FHR SAMSUNG

Comment connecter mon SAMSUNG S24F354FHR à mon ordinateur ?

Pour connecter votre moniteur SAMSUNG S24F354FHR à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à la sortie de votre ordinateur et l'autre extrémité à l'entrée correspondante sur le moniteur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est allumé et que le bon port d'entrée est sélectionné. Vous pouvez également essayer de débrancher et rebrancher le câble ou de tester avec un autre câble.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Pour ajuster la luminosité et le contraste, appuyez sur le bouton 'Menu' de votre moniteur, puis naviguez dans les paramètres d'image à l'aide des boutons directionnels pour trouver les options de luminosité et de contraste.

Mon moniteur affiche une résolution incorrecte, que faire ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est de 1920 x 1080 pixels. Vous pouvez ajuster cela dans les paramètres d'affichage de votre système d'exploitation.

Comment activer le mode d'économie d'énergie ?

Pour activer le mode d'économie d'énergie, accédez au menu des paramètres de votre moniteur, puis recherchez l'option 'Eco Saving' et activez-la.

Que faire si mon moniteur présente des pixels morts ?

Si vous constatez des pixels morts, essayez d'appliquer une pression légère sur la zone affectée ou utilisez un logiciel de correction de pixels. Si le problème persiste, contactez le support Samsung.

Est-ce que le moniteur SAMSUNG S24F354FHR a des haut-parleurs intégrés ?

Non, le moniteur SAMSUNG S24F354FHR n'est pas équipé de haut-parleurs intégrés. Vous devrez utiliser des haut-parleurs externes ou des écouteurs pour le son.

Comment régler la position du moniteur ?

Le SAMSUNG S24F354FHR dispose d'un support réglable en hauteur, vous pouvez incliner l'écran vers l'avant ou l'arrière pour un meilleur confort visuel.

Mon moniteur clignote, que faire ?

Un clignotement peut être causé par un câble défectueux ou mal connecté. Vérifiez le câble et assurez-vous qu'il est bien connecté. Essayez également de le brancher sur un autre port ou un autre appareil.

Comment réinitialiser les paramètres du moniteur aux valeurs d'origine ?

Pour réinitialiser les paramètres du moniteur, accédez au menu, sélectionnez 'Paramètres', puis recherchez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

MODE D'EMPLOI S24F354FHR SAMSUNG

Manuel de l'utilisateur

S22F350FH S22F352FH S22F354FH S24F350FH S24F352FH S24F354FH S24F356FH S24F359FH S27F350FH S27F352FH S27F354FH S27F356FH S27F358FW S27F359FH S32F351FU*

La couleure et l'aspect du produit peuvent varier en fonction du modele, et ses specifications peuvent ete modifiées sans préavis pour des raisons d'amélioration des performances.

Le contenu du present guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. © Samsung

Samsung détiént les droits d'auteur ou préSENT guide

Teute utilisation ou reproduction du present guide, en partie ou intégralement, est interde sans l'autorisation de Samsung. Les marques de fabrique autres que celles de Samsung sont la priorité de leurs détenteurs respectifs.

Des frais d'administration peuvent vous etre factures si

(a)Un technicien intervent a sua rve demane et que le pradut ne compote aucun defaut
(c-3-d, si vous n'avez pas correctement le p'est manuel d'utilisation).
- (b) vous amènerez le produit dans un centre de réparation alors qu'il ne compte aucun défaut.
(c-à-d, si vous n'avoies pas correctement (u le present manuel d'utilisation).

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à comité.

Table des matieres

Avant utilisation du produit

Securisation de l'espace d'installation 4

Précautions de stockage 4

Consignes de sécurité 4

Symbales 4

Elecricite et securite 5

Installation

Fonctionnement

Preparatifs

Pièces 9

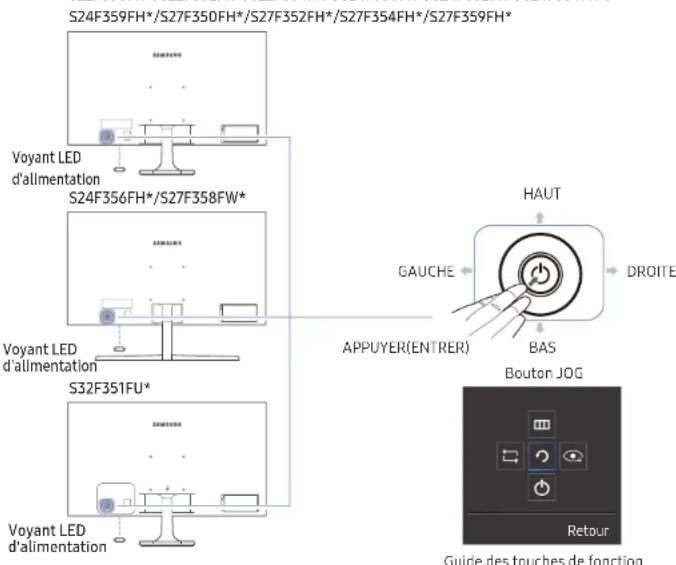

Panneau de configuration 9

Guide des touches directes 10

Guide des touches de fonction 11

Modification des paramètres Luminosite,

Contraste et Netteté 12

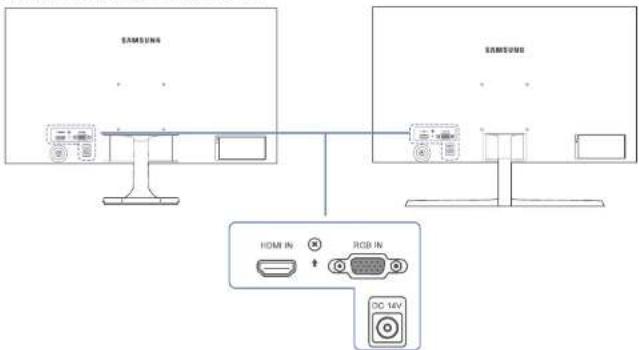

Face arriere 13

Réglage de l'inclinaison du produit 14

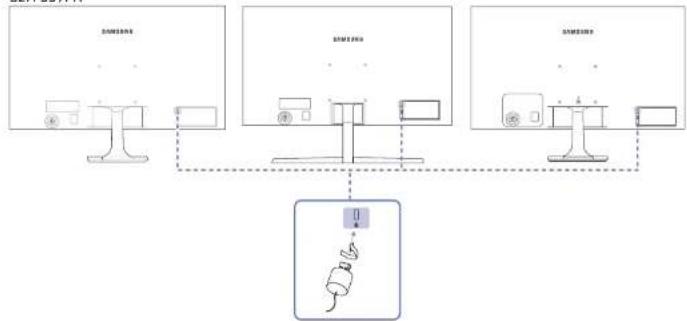

Verrou antivol 14

Installation d'un support mural ou de bureau

（S22F350FH/S22F352FH/S22F354FH/6

524F30PFH7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3F7324F30F3

524F356FH7524F359FH752F350FH76.25F356FH7524F359FH7524F350FH7

727359FH727359FH727359FH7 727F359FH

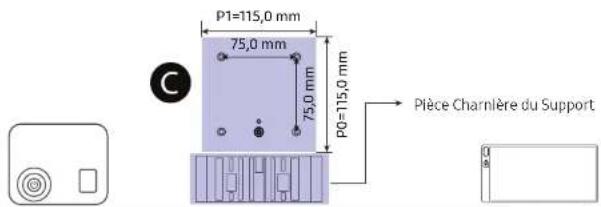

Installation d'un support mural ou de bureau

(S32F351FU*) 17

Installation	19
Fixation du socle (S22F350FH*/S22F352FH*/ S22F354FH*/S24F350FH*/S24F352FH*/ S24F354FH*/S24F359FH*/S27F350FH*/ S27F352FH*/S27F354FH*/S27F359FH*/ S32F351FU*)	19
Démontage du pied(S22F350FH*/S22F352FH*/S22F354FH*/ S24F350FH*/S24F352FH*/S24F354FH*/ S24F359FH*/S27F350FH*/S27F352FH*/ S27F354FH*/S27F359FH*/S32F351FU*)	20
Fixation du socle (S24F356FH*/S27F356FH*/ S27F358FW*)
Démontage du pied(S24F356FH*/S27F356FH*/S27F358FW*)	22

Connexion et utilisation d'un périphérique source

Points à vérifier avant la connexion 23

Branchement et utiliseation d'un PC 23

Connexion à l'aide d'un cable D-SUB (type

analogique) 23

Connexion à l'aide d'un cable HDMI ou

HDMI-DVI 24

Connexion à l'aide d'un cable DP 24

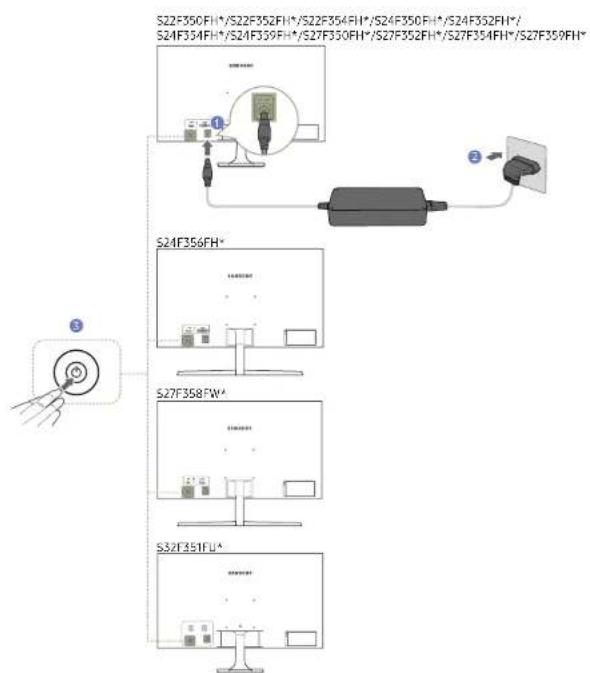

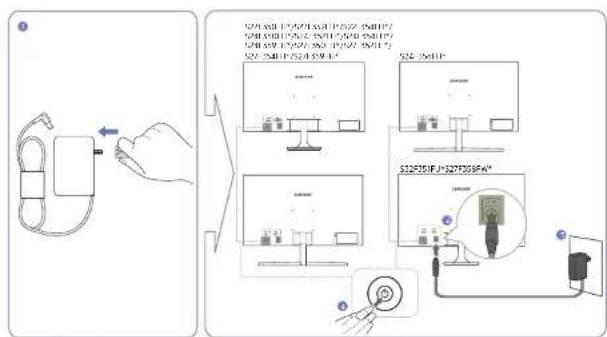

Branchement de l'alimentation 25

Position correcte lors de l'utilisation du produit 26

Installation de pilote 26

Définition de la résolution optimale 26

Configuration d'écran

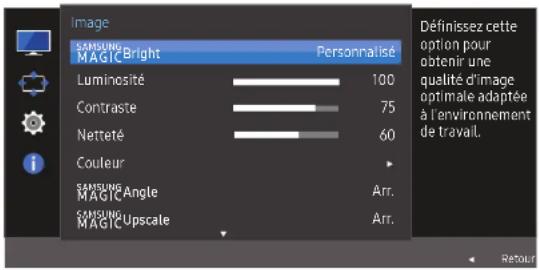

SAMSUNG MAGIC Bright 27
Luminosité	28
Contraste	28
Netteté	28
Couleur	28
SAMSUNG MAGIC Angle(S22F350FH*/S22F352FH*/S22F354FH*)	29

SAMSUNG MAGIC Upscale 29
Niveau noir HDMI	29
Mode Protection	30
Mode Jeu	30

Temps de réponse (S24F350FH*/S24F352FH*/ S24F354FH*/S24F356FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/ S27F358FW*/S27F359FH*/S32F351FU*)

30

Format de l'image	30
Réglage de l'écran	31

Table des matieres

Ajustement des paramétres OSD (Affichage sur écran)

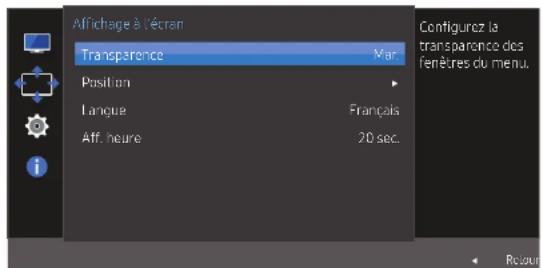

Transparence	32
Position	32
Langue	32
Aff./heure	32

Configuration et réinitialisation

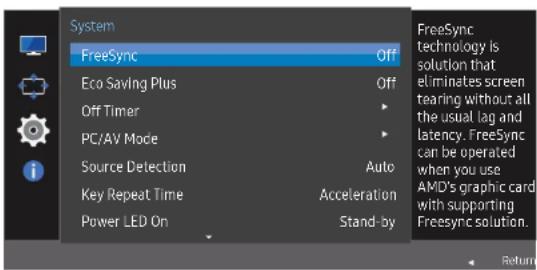

FreeSync(S24F350FH*/S24F352FH*/S24F354FH*/ S24F356FH*/S24F359FH*/S27F350FH*/ S27F352FH*/S27F354FH*/S27F358FW*/ S27F359FH*)	33
Eco Saving Plus	35
Off Timer	35
PC/AV Mode	35
Source Detection	35
Key Repeat Time	35
Power LED On	36
Reset All	36

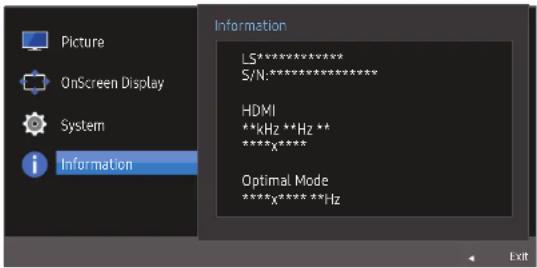

Information	36

Installation du logiciel

Easy Setting Box 37

Guide de dépannage

Conditions requises avant de contacter le Centre de service clientèle Samsung 38 Test du produit 38 Verifiéce de la résolution et de la fréquence 38 Verifiez les éléments suivants : 38

Tableau des modes de signal standard 43

Annexe

Prise en charge des frais de service (Imputables aux clients) 45
Produit non defecteux 45
Dommage provoqué par le client 45
Autres cas 45

46

WEEE Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

46

Chapitre 01

Avantutilisation du produit

Sécurisation de l'espace d'installation

Veiliez à conserver de l'espace autour du produit pour garantir uneborne ventilation. Une augmentation de la température interne peut provarquer un incidence et endommager le produit. Lors de l'installation du produit, veiliez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous.

L'aspect extérieur peut varier en fonction du produit.

Précautions de stockage

Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité.

Contactez cette centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).

Consignes de sécurité

Attention

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Attention: POUR LIMITER LE RISQUE DE CHOC ELECTRIQUE, NE RETIREZ PAS LE CACHE. (OU LE DOS)

L'INTEREURNE CONTIENT AUCUNE PIECE GERABLE PAR L'UTILISATEUR, CONFIEZ TOUT ENTRETIER AU PERSONNEL QUALIFIÉ.

Ce symbole indique la presence d'une tension etevee a l'intérieur.

Il est dangereux d'établit unquelconque contact avec des pièces internes de ce produit.

Ce symbole vous avertit qu'une documentation importante relative au

fonctionnement et à la mainlinance de ce produit a été fournie avec ce dernier.

Symboles

Avertissement

Attention

Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suiviès.

Des commages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.

Nettoyage

Procedez avec soin lors du nettoyage, car il est facile de rayer l'ecran et l'extérieur des LCD perfectionnés.

Respectez la procédure suivante lors du nettoyage.

1 Mettez hors tension le produit et l'ordinateur.
2 Debranche le cable d'alimentation du produit.
Tenez le cable d'alimentation par la fiche et ne touche pas le cable si vous aze les mains humides. Dans le cas contraire, un chic electrique pourrait survenir.
3 Essuyez le moniteur avec un chiffon propre, doux et sec.
- N'affectuea aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur.
- Ne pulverisez pas d'eau ou de détergent directement sur le produit.
4 Humidifiez un chiffon doux et sec avec de I'eau et essore-les autant que possible avant de nettoyer l'extérieur du produit.
5 Branchezle cable d'alimentation au produit une fois le nettoyage terminé.
6 Mettez sous tension le produit et l'ordinateur.

Électricité et sécurité

Avertissement

N'utilisez pas de cable d'alimentation ou de fiche endommagé(e), ni de prise lâche.
Nutilisez pas plusieurs produits sur une meme preise de courant.
- Ne touchez pas la fiche si vous avez les mains humides.
- Insérez complètement la fiche pour qu'elle soit bien bloquée.
- Branchez la fiche du cable d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).
- No pliez ni ne tirez le cable d'alimentation trop fortement. Prenex sein de ne pas laisserle cable d'alimentation sous un objet lourd.
- Ne placez pas le cable d'alimentation ou le produit a proximite de sources de chaleur.
- à l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du cable d'alimentation ou de la prise.

Attention

• Ne débranche pas le cable d'alimentation quand le produit est en cours d'utilisation.
• Utilisez uniquement le cable d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le cable d'alimentation avec d'autres produits.

• Maintenez dégagée la prise à laquelle le cable d'alimentation est branché.

• Quand un problème survient, le cable d'alimentation doit être débranché pour couper l'alimentation du produit.

Tene la fiche quand vous débranchelez le cable d'alimentation de la prise.

Installation

Avertissement

• Ne placez pas de bougles, d'insertifuges ou de cigarettes sur le produit. N installez pas le produit prés de sources de chaleur.
  N'installez pas le produit dans des espaces mal ares tels qu'une bibliothèque ou un placard.
• Installez le produit au moins 10 cm du mur pour assurer uneonne aeration.

• Gardez les emballages plastiques hors de portée des enfants.

• Ces sacs present un risque d'etouffement.

N'installez pas le produit sur une surface instable ou sujette aux vibrations (etagere mal fixe, surface en ponto, etc.).

Sill venait a tomber, le produit pourrait siendommager et/ou etre la cause de biessure.
- L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

N'installez pas le produit dans un vehicule ou un endroit exposé à la poussiere, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

N'exposez pas le produit directement au soleil, à la chealeur ou à un objetchaud comme un fou. La durée de vie du produit pourrait s'en couver réduite, ou un incendie pourait se déclencher
- N'installez pas le produit à portée de jeunes enfants.

Le produit pourrait tomber et blesser des enfants.

• Les huiles comptibles (telles que l'huile de soit peuvent endommager ou déformer le produit. Conservé le produit à l'écart à toute pollution par les huiles. De même, n'insallez pas le produit dans la cuisine ni aroximé de'une cuisine.

Attention

-Ne faibles pas tomber le produit quand vous le déplacez.
- No posez pas le produit sur sa face avant.
- Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.

S'il venait a tomber, le produit pourrait s'endommager et/ouetre la cause de blessure.
N'installé le produit que sur des meubles ou étagères de taille ajustée.

• Posez delicatement le produit.

Il pourrait en résultat une défaillance du produit ou des collages corporels.

Toute installation du produit dans un endroit inhabituel (tel qu un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endet.

Fonctionnement

Avertissement

• Une tension élevée est presente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.
• Contactez le Centre de service clientèle Samsung pour toute réparation.
  Pour deplacer le produit, commencez par decconnecter tous les cables, cable d'alimentation inclus.
  Si le produit generé dessons étranges, une oedre de brûlé ou de la fumée, débranchez immédiatement le cable d'alimentation et contactez le Centre de service clientèle Samsung.

• Ne laissiez pas les enfants sependre au produit ou grimper dessus.

• Les enfants poursaient se blesser superficiellement ou gravement.

Si le produit tombe ou que le boitier externe est endommagé, mettez le produit hors tension et débranchelez cable d'alimentation.Ensuite,contactezle Centre de service clientèle Samsung Un usage continu peut provecer un incendie ou un chic électrique.
No laissez pas d'objectes lourds que les enfants apprentiient (jouets, bonhors, etc.) au sommet du produit.

Le produit ou l'objet lourd pourait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporel.

Au cours d'un orage, eteignez le produit et debranchez le cable d'alimentation.
- Ne faites pas lomber d'objets sur le produit et ne généré aucurn impact.
- Ne lentez pas de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.
- En cas de détention d'une fuite de gaz, ne touchez niè produit, ni la fiche du cable d'alimentation. De plus, aéré immediatément la zone.
- Ne tentez pas deSoulever ou de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.
Nutilise ne conserve de pulverisateur combustible ou de substance inflammable a proximite du produit.
Assurez-vous que les aérations ne sont pas blocées par une nappe ou des rideaux.
- Toutée élevation de la température interne peut provoquer un incendie.

• N'inserez aucoun objet metallique (baguette, piocce de monnaie, eingle a cheveux, etc.) ou d'objets facilement infiommables (papier, allumette, etc.) dans le produit (via les aérations ou les portes d'entree/sortie, etc.).
  Assurez-vous de bienmettre le produit hors tension et de débrancher le cable d'alimentation si de l'eau ou d'aires subsistantes étrangères sont entées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
• Ne placez pas doobjets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.
  Assurez-vous de bienmettre le produit hors tension et de débrancher le cable d'alimentation si de l'eau ou d'autres substances étrangères sont entreprises dans le produit. Ensuite, contactez le Contro de service clientèle Samsung.

Attention

• Si vous laisssez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produit ou cette peut donner lieu à des pixels défectueux.
• Activez le mode d'économie d'énergie ou un économisur d'écran à image mobile si vous pré de ne pas utiliser le produitpendant une durée prolongée.
• Débranchelez cable d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).
• L'accumulation de poussiere combinée à la chaleur peut provoquer un incendie, un choc électricque ou une fuite électricque.
• Appliquez la résolution et la fréquence conseillées au produit.
• Dans le cas contraire, votre vue pourrait être alterée.
• No pasmettre ensembléplusieurs adaptateurs CA/CC.
• Retirer le sac plastique de l'adaptateur CA/CC avant de l'utiliser.
• Ne pas laisser d'entrez d'eau l'adaptateur secteur ou le disposifit sera mouillé.
• Un choc électricque ou un incendie pourrait en résultat.
• Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige.
• Faïre attention à ne pas mouiller l'adaptateur CA/CC lors du nettoyage du sol.
• Ne pasmettre ladaptateur CA/CC aproximile d'appareils dechauffage. - Ces substances pourraient provocuer un incendie.
• Conserver l'adaptateur CA/CC dans une zone bien aérée.
• Si vous place l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimention vers le haut, de l'eau ou d'autres substances étrangères poumait en contact dans l'adaptateur et provoquer un dysfunfomnément dans celui-ci. Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol.
• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.
• S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.
• Regarder l'écran de trop pres pendant une longue période peut allérer votre vue.
  Nutilisez pas dhumidificateurs ou de fours a proximite du produit.

• Reposez vos yeux pendant plus de 5 minutes après 1 heures d'utilisation du produit.

• No touche pas l'écran quand le produit est sous tension depuis longtemps, caril pourrait être chaud.

• Stocke les petits accessoaires hors de portée des enfants.
• Faibles preue de prudence lorsque vous reglez l'angle du produit ou la hauteur du support.
• Vous pourriez vous coincer la main ou le doigt et vous bleisser.
• Si vous penchez trop fortement le produit, il pourrait tomber et bleisser celui qu'un.
• Ne placez pas d'objets taurds sur le produit. Il pourrait en résultat une détaillance du produit ou des clammages corporels.

Chapitre 02

Préparatifs

Pièces

Panneau de configuration

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

S2F350FH/S2F352FH/S2F354FH/S2F350FH/S2F352FH/S2F354FH/

Icônes Description

Bouton JOG	Bouton multidirectionnel qui facilité la navigation.Le bouton JOG se situe à l'arrête du produit, du coût gauche. Le bouton peut être orienté vers le haut, le bas, la gauche, la droite ou appuyer (entrez).
Voyant LED d'alimentation	Cevoyant est l'indicateur d'état d'alimentation et fonctionne en tant que•Marche (bouton d'alimentation):Arrêt•Mode d'économie d'énergie:Clignotant•Arrêt (bouton d'alimentation):ActivéVous peuvent changer le mode de fonctionnement du témoin d'alimentation via le menu.(Système→Activer LED)En raison de différences fonctionnelles, il se peut que des modélés vérables ne disposent pas de cette fonction.
Guide des touches de fonction	Appuyez sur le bouton JOG lorsque l'écran est allumé. Le Guide des touches de fonction apparait. Pour acceder au menu à l'écran alors que le guide est affché, appuyez de nouveau sur le bouton de direction correspondant.Léguide des touches de fonction peut varier selon la fonction ou le modele du produit. Rétérrez-vous au produit veritable.

Guide des touches directes

Lecran des boutons de raccourci (menu OSD) montré ci-dessous s'affiche uniquement lorsque l'ecran du moniteur est allumé, ou en cas de modification de la résolution de l'ordinateur ou de la source d'entree. La page des boutons de fonction s'affiche si le Mode Protection est activé.

：Mar.

:Arr.

S2F350FH/S2F352FH/S2F354FH/S2F350FH/S2F352FH/S2F354FH/S2F356FH/ S2F359FH/S2F350FH/S2F352FH/S2F354FH/S2F359FH

Luminosite

Réglage Automatique

Fonctions

Mode Protection Arr.

regier le parametre Luminosite, Contraste, Netteté.
- : régier le paramètre Réglage Automatique.

SI vous modifie la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée.

Cette fonction est uniquement disponible en mode Analogue.

• atlicher des touches de fonction

S32F351FU*/S27F358FW*

Luminosite

Fonctions

Mode Protection Arr.

• // / / / : régler le paramètre Luminosité, Contraste, Nettété.
• efcher des touches de fonction

Guide des touches de fonction

Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'entrer dans le menu principal ou d'utiliser autres éléments. Vou陝 quitter en appuyant a nouveau sur le bouton JOG.

HAUT/BAS/GAUCHE/DROITE: Naviguez vers l'element de votrechio. La description pour chaque element s'affiche lorsquel'lement cible est different. APPUYER(ENTRER): L'element selectionne est applique.

Icônes Description

←	Sélectionnéz ↓ pour changer le signal d'entrée en orientant le bouton JOG dans l'écran Guîde des touches de fonction. Un message apparait dans l'angle supérieur gauche de l'écran si le signal d'entrée a été modifié.
III	Permet de sélectionner l'orientant le bouton JOG à l'écran du guide des touches de fonction. Le menu d'affichage à l'écran de votre fonction Écran apparait. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involonteaire des paramètres. Activer/Désactiver : Pour verrouiller/déverrouiller les menus à l'écran, appuyez sur le bouton GAUCHE pendant 10 secondes lorsque le menu principal apparait. Si les menus à l'écran sont verrouillés, les paramètres Luminosité et Contraste peuvent être régies. La fonction Mode Protection est disponible. Système → La fonction Activer LED est disponible. Le paramètre Information peut être affché.
	Permet de sélectionner l'orientant le bouton JOG à l'écran du guide des touches de fonction. Appuyez sur cette icône pour activer ou désactiver le Mode Protection. Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible. • Image → SANSAGE Bright, Luminosité, Couleur, Mode Jeu • Système → Econ. énergie Plus
	Permet de sélectionner ↓ pour éteindre l'écran en orientant le bouton JOG dans l'écran Guîde des touches de fonction.

En raison de differences fonctionnelles, il se peut que les options du Guide des touches de fonction des modeles veritables soient differentes.

Lorsque I'ecran n'affiche rien (par exemple en mode economie d'énergie ou en mode absence de signal), 2 touches directes pour contrôir la source et la puissance peuvent être utilisées. Voir cl-dessous.

Bouton JOG Mode économique d'énergie/absence de signal

HAUT	Modification de la source
Préc.
APPUYER(ENTRER) pendant 2 secondes	Mise hors tension

Quand le moniteur affiche le menu principal, le bouton JOG peut etre utilise comme indiquedessous.

Bouton JOG Action

HAUT/BAS	permiet de sélectionner l'options.
GAUCHE	permiet de quitter le menu principal.
	permiet de fermer la sous-liste sans enregistrer la valeur.
	la valeur diminue dans le curseur.
DROITE	permiet de passer au niveau suivant.
	la valeur augmente dans le curseur.
APPUER(ENTRER)	permiet de passer au niveau suivant.
	permiet d'enregistrer la valeur et de fermer la sous-liste.

Modification des paramètres Luminosite, Contraste et Nettété

Vous pouvez ajuster Luminosite, Contraste ou Nettete en deplaçant le bouton JOG vers le haut ou vers le bas si aucun menu OSD ne s'affiche.

Image affichée peut varier en fonction du modèle.
La luminosite par défaut peut varier selon la région.

Luminosite

Ce menu n'est pas disponible si la l'odore Bright est défini sur le mode Contraste Dynam.
Ce menu n'est pas disponible quand Econ. énergie Plus est activé.
Ce menu n'est pas disponible quand Mode Protection est activé.

Contraste

Ce menu n est pas disponible si le clébut Bright est défini sur le mode Cinéma ou Contraste Dynam.
Ce menu n'est pas disponible quand Mode Jeu est activé.

Nettete

Ce menu n'est pas disponible si sAIGBright est defini sur le mode Cinema ou Contraste Dynam.
Ce menu n'est pas disponible si le mode mode 1 ou Mode 2.
Ce menu n'est pas disponible quand Mode Jeu est activé.

Face arrrière

La couleur et la forme des pices peuvent différer de ce qui est illustré. Les spécifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

S22F350FH/S22F352FH/S22F354FH/S24F350FH/ S24F356FH S27F358FW S32F351FU

S24F352FH/S24F354FH/S24F359FH/S27F350FH/

S27F352FH/S27F354FH/S27F359FH*

Port Description

HDMI IN

HDMIN1

HDMIIN2

Connexion à un périhérique source à l'aide d'un

cableHDMouHDMi-DVI

RGB IN

Permet le branchement à un PC via le cable D-SUB.

Port Description

Permet de se connecter à un ordinateur via un cable DP.

Se connecte à l'adaptateur CA/CC.

Réglage de l'inclinaison du produit

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans prévis dans le but d'améliorer la qualité.

S22F350FH/S22F352FH/

S22F354FH/S24F350FH/

S24F352FH/S24F354FH/

S24F359FH/S27F350FH/

S27F352FH/S27F354FH/

S27F359FH*

• Vous pouvez régler l'inclinaison du produit.
  Tenez la partie supérieure du produit et reglez l'inclinaison avec prudence.

Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, meme dans les lieux publics.

La forme du dispositif de verrouillage et la methode utilise dependent du fabricant, Pour plus

d'informations, reportez-vous au guide de l'utiliser foumi avec votre dispositif antivol.

Pour verrouiller un dispositif antivol :

S22F350FH/S22F352FH/
S22F354FH/S24F350FH/
S24F352FH/S24F354FH/
S24F359FH/S27F350FH/
S27F352FH/S27F354FH/
S27F359FH*

S24F356FH/S27F358FW S32F351FU*

Fixez les cables de votre disposifit antivol à un objet lourd, tel qu'un bureau.
2 Faites passer une extrémité du cable dans la boucle à l'autre extrémité.
3 inserez le dispositif antivol dans l'emplacement antivol situé à l'arrêt du produit.

4 Verrouillez le dispositif antivol.

• Voupsousvezacheterundispositifantivolseparement.
  Pourplus d'informations,reportez-vous au guide de l'utiliser fouurni avec vous disposifit antivol.
• Les disposits antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.

Installation d'un support mural ou de bureau (S22F350FH/S22F352FH/S22F354FH/S24F350FH/ S24F352FH/S24F354FH/S24F356FH/S24F359FH/ S27F350FH/S27F352FH/S27F354FH/S27F358FW/ S27F359FH*)

Fteignez le produit et retirez le cable d'alimentation de la prise.

Fixez le support mural ou de bureau ici
Fixation (venuede séparation)

Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau.

- Remarques

L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit.
- La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les specifications.
- N'utilise pas de vis non conformes aux normes VESA. Ne fixe pas le support mural ou de bureau en exerçant une pression trop forté. Ceillage pourrait endomager le produit ou provoquer sa chote, entrainant des blessures corporelles. La société décline toute responsabilité quant à d'eventuels dommages matériels ou corporels resultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forté.
- La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels resultant de l'utilisation d'un kit de montage mural différent de celui spécifique ou d'une installation sans assistance.
Pour fixerle produit a un mur, veillez a acheter un kit de montage mural pouvant etre installed 10cm minimum du mur.

• Veillez à utiliser un kit de montage mural conforme aux normes.
  Pour installer le moniteur a laide d'un support mural, detachez le support de base du moniteur.

Unité: mm(en pouces)

Nom du modele Spécifications des trous de vis

VESA (A*B) en millimetre

Vis standard Quantité

S22F350FH/S22F352FH/
S22F354FH/S24F350FH/
S24F352FH/S24F354FH/
S24F356FH/S24F359FH/
527F350FH/S27F352FH/
S27F354FH/S27F358FW/
S27F359FH*

Ninstallez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pouraient en résultat suite à un chic électrique.

S2F350FH/S2F352FH/S2F354FH/S2F350FH/S2F354FH/S2F356FH/S2F359FH/S2F350FH/S2F352FH/S2F354FH/S2F358FW/S2F359FH

SAMSUNG

Si l'on ou la autre cote de la fixation pour I'achat PO ou PI est supérieur a 94,0 mm, le support va interferer avec la Pièce Charnière du Support. Si tel est le cas, le support mural ne doit pas être utilisé.

Reportez-vous à la zone Cns l'imagne

les dimensions de ce modèle requires par VESA sont de 75,0 x 75,0 mm. Veuliez acheter le support mural adapté aux dimensions 75,0 x 75,0 mm, et sa dimension externe requires par VESA doit être inférieure à 94,0 mm. Certains supports muraux disponibles sur le marché disposant d'un orifice de montage 100,0 x 100,0 mm cou 75,0 x 75,0 peuvent ne pas être compatibles.

Installation d'un support mural ou de bureau (S32F351FU*)

Fetignez le produit et retirez le cable d'alimentation de la prise.

Fixez le support mural ou de bureau Ici
Fixation (vendue séparation)

Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau.

- Remarques

L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit.
- La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les specifications.
- N'utilise pas de vis non conformes aux normes VESA. Ne fixe pas le support mural ou de bureau en exerçant une pression trop forté. Ceillage pourrait endomager le produit ou provoquer sa chote, entrainant des blessures corporelles. La société décline toute responsabilité quant à d'eventuels dommages matériels ou corporels resultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forté.
- La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels resultant de l'utilisation d'un kit de montage mural différent de celui spécifique ou d'une installation sans assistance.
Pour fixerle produit a un mur, veillez a acheter un kit de montage mural pouvant etre installed 10cm minimum du mur.
- Veillez à utiliser un kit de montage mural conforme aux normes.
- Pour installerer le moniteur à l'aide d'un support mural, détachez le support de base du monitér.

Unite: mm(en pouces)

Nom du modele Spécifications des trouc de vis VESA (A*B) en millimetres

Vis standard Quantité

532F351FU*75,0×75,0(3,0×3,0)M44

Tinstallé pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles poursuient en résultat suite à un choc électrique.

S32F351FU*

SAMSUNG

SI l' un ou I autre cote de la fixation pour I achat PO ou PI est supérieur a 115,0 mm, le support va interferer avec la Pièce Charnière du Support. Si tel est le cas, le support mural ne doit pas être utilisé.

Reportez-vous à la zone Gains l'Image

Te dimensions de ce modele requires par VESA sont de 75,0 x 75,0 mm. Veulilz acheterie support mural adapte aux dimensions 75,0 x 75,0 mm.

S1youuusupurimourpourlesdimons100,0x100,0mmet75,0x75,0mmveuillzoussassurerquelesdimenssexternnesontInferturesa115,0x115,0mm

Certains supports muraux aux formes speciales et de dimensionls supereles 115,0 x 115,0 mm peuvent etre inutillisables.

Installation

Fixation du socle (S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/S27F359FH*/S32F351FU*)

Avont de monter l'appareil, posez-le sur une surface plane et stable, de telle facon que l'écran soit orienté vers le bas.

Taspectextéleurpeutvarierenfonctionduproduit.

Insérez le connecteur du pied dans le pied, dans le sens indique sur l'illustration.

Vérifiez que le connecteur du pied est correctement branché.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit soldement fixé.

Posez un chiffon doux sur la table, afin de protégé l'apparéil. Posez l'apparéil sur le chiffon de telle façon que sa partie avant soit tournera vers le bas.

Tenez l'arriere du moniteur comme indiqued sur l'illustration.

Poussez le pied monte dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration.

- Attention

Ne souleevez pas le produit à l'envers en le tenant par le socle.

- Attention

N'appuyez pas sur le moniteur, Vous risquieriez d'endommager le moniteur.

Demontage du pied (S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/S27F359FH*/S32F351FU*)

Avont de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que I'ecran soit oriente vers le bas.

C'aspect extérieur peut varier en fonction du produit.

Posez un chiffon doux sur la table, afin de protégger l'apparéil. Posez l'apparéil sur le chiffon de telle façon que sa partie avant soit tourner vers le bas.

Tout en maintainant le montant du support d'une main, tapez vers le bas avec le poing sur le haut du support en direction de la flèche pour l'enlever.

-Attention

Ne soulevez pas le produit à l'envers en le tenant par le socie.

Tournez la vis de connexion, en dessous du pied, afin de le detacher.

- Attention

N'appuyez pas sur le moniteur. Vous risquieriez d'endommager le moniteur.

Retlrez le connecteur du pied en tirant dans le sens de la fièche, comme le montre l'illustration.

Fixation du socle (S24F356FH*/S27F356FH*/S27F358FW*)

Avont de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que Iecran soit oriente vers le bas.

T'aspect extérieur peut varier en fonction du produit.

Insérez le connecteur du pied dans le pied, dans les sens indiqué sur l'illustration.

Verifie que le connecteur du pied est correctement branché.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé.

Posez un chiffon doux sur la table, afin de protegger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournerée vers le bas.

Tenez l'arriere du moniteur comme Indique sur l'illustration.

Poussé le pied monte dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration.

- Attention

Ne souvelez pas le produit à l'envers en le tenant par le socle.

-Attention

N'appuyez pas sur le moniteur. Vous risquerie d'endommager le moniteur.

Démontage du pied (S24F356FH*/S27F356FH*/S27F358FW*)

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que (ecran soit orienté vers le bas. I'aspect extérieur peut varier en fonction du produit.

Posez un chiffon doux sur la table, afin de protégé l'appareil. Posez l'apparéil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

Tout en tenant le manitier d'une main, tirez le connecteur du pied de l'autre main pour detacher le pied comme indiqued sur l'illustration.

-Attention

Ne soulevez pas le produit à l'envers en le tenant par le socie:

Tournez la vis de connexion, en dessous du pied, afin de le détacher.

-Attention

N'appuyez pas sur le monitre. Vous risqueriez d'endommager le monitre.

Retirez le connecteur du pied en tirant dans le sens de la fièche, comme le montre l'illustration.

Chapitre 03

Connexion et utilisation d'un périphérique source

Points à vérifier avant la connexion

Avant de connecter un périhérique source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des portes peuvent varier en fonction du type de périhérique.

Re branche le cable d'alimentation qu'aupres avoir branché tous les autres cables. Veillez a brancher un periphérique source avant de brancher le cable d'alimentation.

Si vous branchez le cable d'allimentation en cours de connexion, vous risquez d'endommager le produit.

Verifie les types de parts auxquels vous souhaitez vous connecter à l'arrêt du produit.

Branchement et utilisation d'un PC

Selectionnez la méthode de connexion adaptée à votre ordinateur.

Es composants de connexion peuvent varier en fonction des produits.

Lesportsfournispeuventvarierselonproduit.

Connexion à l'aide d'un cable D-SUB (type analogue)

S22F350FH/S22F352FH/S22F354FH/S24F350FH/S24F352FH/ S24F354FH/S24F359FH/S27F350FH/S27F352FH/S27F354FH/S27F359FH*

Connexion à l'aide d'un cable HDMI ou HDMI-DVI

S22F350FH/S22F352FH/S22F354FH/S24F350FH/S24F352FH/ S24F354FH/S24F359FH/S27F350FH/S27F352FH/S27F354FH/S27F359FH*

Connexion à l'aide d'un cable DP

T est recommendé d'utiliser un cable DP d'une longueur inférieure à 1,5 m. L'utilisation d'un cable d'une longueur supérieure à 1,5 m peut affecter la qualite de l'image.

Branchement de l'alimentation

En option

1 Connecter le cable d'alimentation à l'adaptateur CA/CC. Connecter ensuite l'adaptateur CA/CC au port DC14V à l'arrière du produit.
2 Puls, connectez le cable d'alimentation à la prise de courant.
3 Appuyez sur le bouton JOG à l'arrière du moniteur pour le méttre sous tension.

La tension d'enbree est adapte automatiqueement.

En option

1 Connectez la fiche secteur à l'adaptateur CA/CC. (en option)
2 Connectez l'adaptateur CA/CC au port DC14V à l'arrêt du moniteur.
3 Connectez l'adaptateur CA/CC à la prise de courant.
4 Appuyez sur le bouton JOG à l'arrière du moniteur pour lemettre sous tension.

La tension d'entrée est adaptée automatiquement.

Position correcte lors de l'utilisation du produit

Utilisez le produit en adoptant la position suivante :

Redressez votredos.
- Ajustez l'angle pour que la lumière ne se reflete pas sur l'écran.
Gardez vos avant-bras perpendiculars à la partie supérieure de vos bras et au même niveau que le dos de vos mains.
- Gardez vos épaules à un angle à peu après droit.
- Reglez la hauteur du produit pour pouvoir garder vos genoux plies à 90 degrès ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

Installation de pilote

Tous pouvez définir la résolution et la fréquence optimes pour ce produit en installant les pilotes correspondants.

Pour installer la derniere version du pilote de l'appareil, t'échécharge-la à partir du site Web de Samsung, à l'adresse http://www.samsung.com.

Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaitra lors de votre première mise sous tension du produit après l'achat.

Selectionnez une langue sur l'appareil et reglez votre ordinateur de façon à Obtir la(Meilleure) résolution possible.

Si vous n'avez pas choisi la résolution optime, le message apparaîtra jusqu'à trois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

La résolution optimale peut aussi être sélectionné dans le Panneau de configuration de votre PC.

Chapitre 04 Configuration d'écran

Cugurees the pametres d'ecran (els que la luminosit)
Une description de chaque fonction est fournié. Ropertez-vous aux informations relatives à votre apparéil pour Obtir ni plus de détails. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modele. Rêfrez-vous au produit utilise.

SAMSUNG MAGIC Bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé.

Te menu n'est pas disponible quand Econ. énergie Plus est activé.

Te menu n'est pas disponible quand Mode Jeu est activé.

Te menu n'est pas disponible quand Mode Protection est activé.

Vos pouvez personnaliser la luminosite selon vos préférences.

Image affichée peut varier en fonction du modele.

En mode PC

• Personnalisé: Personnalisez le contraste et la luminosité selon vos besoins.
• Standard: Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet.
  Cinema:Obtenez la luminosite et la nette tete des televisions qui conviennent a la lecture de contenu video et DVD.
• Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste.

En mode AV

Lorsque l'entree exter est connectee via la prise HDMI/DP et que Mode PC/AV est regle sur AV, la fonction _A^B^D Bright dispose de quatre parametres automatiques d'Image (Dynamique, Standard, Cinema et Personnalise) predefinis en usine. Vous pouvez activer indifferement le Dynamique, Standard, Cinema ou Personalise. Vous pouvez selectionner Personalise qui rappeller automatiquement vos parametes personnes personnels d'image.

Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.
- Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.
Cinéma: Sélectionné ce mode dans un environnement sombre. Cela économique de l'énergie et réduit lafatigue des yeux.
- Personnelé: Sélectionné ce mode pour ajuster l'image selon vos préférences.

Luminosite

Permet de regler la luminosite globale de l'imagre. (Plage: 0-100)

Plus la valeur est elevée, plus l'image est lumineuse.

Ce menu n'est pas disponible si la MAGiC Bright est definit sur le mode Contraste Dynam..
Ce menu n'est pas disponible quand Econ. énergie Plus est activé.
Te menu n'est pas disponible quand Mode Protection est activé.

Contraste

Permet de regler le contraste entre les objets et l'arriere-plan. (Plage: 0~100)

Une valeur plus élevé augmente le contraste ; l'objet apparait alors plus clair.

Cette option n'est pas disponible quand MAGiBright est en mode Cinema ou Contraste Dynam..

Te menu n'est pas disponible quand Mode Jeu est activé.

Netteté

Rend le contour des objets plus net ou plus flou. (Plage: 0-100)

Une valeur élevée accente la nette du contour des objets.

Cette option n'est pas disponible quand MAGIEBright est en mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible si se sncskeUPscale est defini sur le mode Mode 1 ou Mode 2.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Couleur

Réglez la teinte de l'écran.

Ce menu n'est pas disponible si HAMBI Bright est defini sur le mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

• Rouge: Ajustez le niveau de saturation du rouge. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.
• Vert: Ajustez le niveau de saturation du vert. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.
• Bleu: Ajustez le niveau de saturation du bleu. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.

• Nuance coul.: Sélectionné La nuance des couleurs qui répond leMLEux à vos besoin de visualisation.

• Froide 2: Définissez une température de couleur plus froide que Froide1.
  Froide1:Definisseeune tempereaturedecouleurplusfroidequ'enmodeNormal.
  Normal: Affichez la nuance des couleurs standard.

• Chaude1: Définissez une température de couleur plus chaude qu'en mode Normal.
• Chaude 2: Définisse une température de couleur plus froide que Chaude1.

Personnalise: Personnalisez la nuance des couleurs.

Dursque l'entree exter est connectee via la prise HDM/DP et que Mode PC/AV est defini sur AV, Nuance coul. dispose de quatre parametes de temperature des couleurs (Froide, Normal, Chaude et Personalise).

• Gamma: Ajustez le niveau moyen de luminance.
  -Mode1/Mode2/Mode3

SAMSUNG MAGIC Angle (S22F350FH*/ S22F352FH*/S22F354FH*)

Angle you permet de configurer certains parametes pour ootenir une qualite d'imagel optimal en fonction de vourre angle de vision.

Ce menu n'est pas disponible si 8237Bright est defini sur le mode Cinema ou Contraste Dynam.

Te menu n'est pas disponible quand Mode Jeu ou Mode Protection est activé.

Vous pouvez personnelier l'angle selon vos préférences.

• Art. 1: Sélectionnéz cette option pour une vision directement en face du produit.
• Mode Penché 2: Sélectionnez cette option pour une vision depuis un emplacement légarement plus bas que le produit.
• Mode Penché 2 : Sélectionnez cette option pour une vision depuis un emplacement plus bas que celui du Mode Penché 1.
  Mode Debout : Selectionnez cette option pour une vision depuis un emplacement plus haut que le produit.
  Mode Cote : Sélectionné cette option pour une vision depuis l'un des cêts du produit.
• Affichage groupe: Sélectionnez cette option pour plusieurs spectateurs situés aux emplacements 1, 4, et 5.
• Personnalise: Le Mode Penché 1 s'applique par défaut si Personnalise est seLECTIONné.

SAMSUNG MAGIC Upscale

La fonction MAGISUPscale permét d'améliorer la précision et la nettedé de l'image.

L'utilité de cette fonction est particulièrement évidente pour les images à basse résolution.

Ce menu n'est pas disponible si 1852043 Bright est defini sur le mode Cinema ou Contraste Dynam.
Ce menu n'est pas disponible quand Mode Jeu est activé.
- Arr./Mode1/Mode2

Far rapport au Mode1, le Mode 2 a un effet plus marqué.

Niveau noir HDMI

Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l'image (contraste/ couleur, niveau de noir, etc.) peut se dégrader en fonction du périhérique source connecté. Dans ce cas, il est possible d'utiliser Niveau noir HDMI pour regler la qualité de l'image.

Sl tel est le cas, vous pouvez corriger ce probleme de qualite a laide de l'option Niveau noir HDMI. Cete fonction est uniquement disponible en mode HDMI.

Normal: Sélectionneze mode en cas de non-degradation du rapport de contraste.
- Bas: Sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-degradation du rapport de contraste.

T'est possibie que le Niveau noir HDMI ne soit pas compatible avec certains peripheriques source.

La fonction Niveau noirHDMI est uniquement activée à une résolution AV donnée, telle que 720P et 1080P.

Mode Protection

Permet de définir une qualité d'image optimale pour la relaxation des yeux.

La certification Low Blue Light Content de l'organisme TUV Rheinland est remise aux produits qui répondent aux exigences en matière de faibles niveaux de luminé bleue. Lorsque l'options Mode Protection est réglée sur Mar., la luminé bleue à une longueur d'ondes d'environ 400 mm diminuée pour proposer la qualité d'image optimale nécessaire à la relaxation des yeux. Dans le même temps, le niveau de luminé bleue est inférieur aux paramétres par défaut, et est testé par l'organisme TUV Rheinland, et est certifié répondre aux exigences des normes Low Blue Light Content de l'organisme TUV Rheinland.

Mode Jeu

Configurez les paramétres d'écran du produit pour le mode jeu.

Utilisez cette fonction lorsque vous jouez sur un ordinateur ou lorsqu'une console de jeu telle que PlayStation™ ou Xbox™ est connectée.

Ce menu n'est pas disponible quand Mode Protection est activé.

Lorsque le moniter s'est int, que le mode d'économie d'énergie est selectionné ou que des modifications de sources d'entrée sont effectuées, le Mode Jeu passée en mode Arr, même s'il est définir sur Mar.

Si vous souhaitez conserver le Mode Jeu activé tout le temps, selectionnez Toujours activé.

Temps de réponse (S24F350FH/ S24F352FH/S24F354FH/S24F356FH/ S24F359FH/S27F350FH/S27F352FH/ S27F354FH/S27F358FW/S27F359FH/ S32F351FU*)

Accélrez la vitesse de réponse de l'écran pour que la videosemble plus vivante et naturelle.

T'est consellé de définir un Temps de réponse Standard ou Rapide quand vous ne regardez pas un film.

Format de l'image

Permet de modifier la taille de l'image.

Cette option n'est pas disponible quand FreeSync est activé.

En mode PC

• Auto: Affichez l'imag en fonction du rapport d'aspect de la source d'entree.
  Large: Affichez l'imag en plein ecran, quel que soit le rapport d'aspect de la source d'entree.

En mode AV

4:3: Affichez l'image avec un rapport d'aspect de 4:3. Convient aux videos et aux diffusions standard.
16:9: Affichez l'image avec un rapport d'aspect de 16:9.
- Adapter à l'écran: Affichez l'image avec le rapport d'aspect d'origine, sans la couper.

It'speut que la fonction ne soit pas prise en charge selon les parts fouinis avec le produit.

Yououpuvezmodifierla taiteldelecransislesconditionssuivantesontreunies：

Un périphérique de sortie numérique est branché via le cable HDMI/DP.

Le signal d'entree est de 480p, 576p, 720p ou 1080p et l'imagne affiche normalement sur le moniteur (certains modeles ne prenrent pas en charge tous ces signaux.).

Cette fonction ne peut etre reglee que lorsque l'entree exter est connectee via HDMi/DP et que Mode PC/AV est regle sur AV.

Réglage de l'écran

Uniquement disponible en mode Analogue.

Ce menu est disponible uniquement lorsquel'option Format de I'Image est definié sur Adapter à l'écran en

mode AV

Lorsqu'un signal de 480P,576P,720P ou 1080P est en entree en mode AV, selectionnez Adapter a I'ecran

pourajuster la position horizontalaux niveaux 0-6.

Configuration des fonctions Position H et Position V

Position H: Déplacez l'écran vers la gauche ou la droite.

Position V: Déplacez l'écran vers le haut ou le bas.

Configuration de la fonction Régl. de base

Réglez la fréquence de l'écran.

Les modèures S27F358FW/S32F351FU ne sont pas pris en charge.

Uniquement disponible en mode Analogue.

Configuration de la fonction Régul. précis

Réglez précisé l'écran pour Obtir une image expressive.

Les modeles S27F358FW*/S32F351FU* ne sont pas pris en charge.

Uniquement disponible en mode Analogue.

Chapitre 05

Ajustement des paramètres OSD (Affichage sur écran)

Un description de chaque fonction est fournie. Raportez-vous aux informations relatives a toute apparle pour obrien plus de details Les fonctions ciaporles sur le moniteur peuvent varier en fonction du modele. Referzez-vous au produit utilise.

Transparency

Voupsouvezdefinirla transparencedesfenotresde menus.

L'imagaffichéepeutvarienenfonctiondumodèle.

Position

Ajustez la position de menu.

Langue

Vous pouvez defini la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran.
Elne ne concerne pas les autres fonctions de�te ordinateur.

Aff. heure

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée.

La fonction Aff. heures peut être utilisé pour indiquer le début au terme duquel vous pouze que le menu OSD disparaisse.

Chapitre 06

Configuration et réinitialisation

Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre apparéil pour obtenir plus de détails. Les fonctions disponibles sur le moniter peuvent varier en fonction du modele. Référez-vous au produit utilisé.

FreeSync (S24F350FH*/S24F352FH*/ S24F354FH*/S24F356FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/ S27F358FW*/S27F359FH*)

La technologie FreeSync permet de supprimer l'effet de déchirement de l'image sans le décalage et le temps d'attente habituèlement associés.

Cette fonction élimine le déchirement et le décalage de l'image pendant les parties. Elle permet d'améliorer toute expérience de jeu.

FreeSync est uniquement disponible en mode HDMI ou DisplayPort. Off: Desactive l'option FreeSync.

• Standard Engine: Activez les fonctions basiques FreeSync des cartes graphiques AMD.
  Ultimate Engine: Activez la fonctionality FreeSync avec une frquence d'Image supérieure. Le déchirement de L'Image (sync anormalite entre L'écran et le contenu) est réduit dans ce mode. Notez que le scintillagement de L'écran peut survenir pendant les parties.

Lorsque la fonction FreeSync est activée, veuliez utiliser la fréquence maximale de rafraichissement de l'écran pour un effet freesync optimal.

Pour connaître la méthode de réglage de la fréquence de rafraîchissement, veuillez consulter la section Questions & réponses Comment puis-je modifier la fréquence?

Torsque you utilisez la fonction FreeSync, utilisez le cable HDMI/DP fourni par le fabricant du moniteur.

L'imaghe affichee peut varier en fonction du modele.

Si la fonction FreeSync est activée, les choses suivantes peuvent se produit :

L'ecran peut scintiller pendant les parties, en fonction des parametes du jeu. La réduction des valeurs des paramètres du jeu peut permettre de supprimer les papillotements. L'installation des derniers pilotes à partir du site Web de la marque AMD peut également résoudre le problème.
- La vitesse de réponse peut varier pendant les parties, en fonction de la résolution. Une résolution plus élevé réduit généralement la vitesse de réponse.

Si vous rencontres des problèmes lors de l'utilisation de la fonction, contactez un centre de services Samsung.

Les modèles indiqués dans la liste des cartes graphiques prènnt en charge FreeSync

FreeSync peut uniquement etre utilise avec certains modetes specifiques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge :

Assurez-vous d'installer les derniers pilotes graphiques officiels d'AMD prenant en charge FreeSync.

Pour connaître les autres modèles de cartes graphiques AMD qui prenent en charge la fonctionnalité FreeSync, rendez-vous sur le site Web officiel de la marque AMD.

Selectionnez FreeSync Off si you utilisez une carte graphique d'un autre fabricant.

• AMD Radeon R9 300 Series

AMD Radeon R9 290

• AMD Radeon R9 Fury X

• AMD Radeon R9 285

AMD Radeon R7 360

• AMD Radeon R7260X

• AMD Radeon R9 295X2

AMD Radeon R7 260

AMD Radeon R9 290X

Comment pouvez-vous activer FreeSync?

1 Reglez FreeSync sur Standard Engine ou Ultimate Engine dans le menu OSD.
2 Activez FreeSync dans AMD Radeon Settings :

Faites un clic droit avec la souris AMD Radeon Settings-Display

La fonction "AMD FreeSync" doit être régée sur "Activée". Sélectionnez "Activée" si la fonction ne est pas encore.

#

Eco Saving Plus

Réduisez la consommation d'énergie par rapport à une consommation à un niveau de luminosité maximale.

Cette option n'est pas disponible quand dans Bright est en mode Dynamic Contrast.

Ce menu n'est pas disponible quand Game Mode est activé.

Ce menu n'est pas disponible quand Eye Saver Mode est activé.

• Off: Désective la fonction Eco Saving Plus.
• Auto: La consommation d'électricité est automatiquement réduite de 10% environ par rapport au réglage actuel.

(Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.)

Low: Economise jusqu'à 25 % d'énergie par rapport à la luminosité maximaile.
High: Economise jusqu'à 50 % d'énergie par rapport à la luminosité maximale.

Off Timer

Off Timer: Activez le mode Off Timer.

Turn Off After: Le délambda de la miniterie de mise hors tension peut être définir entre 1 et 23 heures(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indique atteint.

Cette option est uniquement disponible lorsque la fonction Off Timer est reglee sur On.

Pour les produits destinés au marché de certaines régions, la fonction Off Timer est configurée pour s'activer automatiquement quatre heures après la mise sous tension du produit. Cette configuration est due aux réglementations en matière d'alimentation électrique. Si vous ne souhaïez pas faIRE fonctionner cette minuteurie, accédé à MENU System et positionné Off Timer sur Off.

PC/AV Mode

Régléz l'option PC/AV Mode sur AV. L'imagé affichée est plus grande.

Cette option est utile notament lorsque vous regardez un film.

• Sélectionnéze "PC" lors de la connexion à un PC.
• Sélectionnéz "AV" lors de la connexion à un périphérique AV.

Cette fonction est uniquement disponible en mode Analog.

Fourni uniquement avec les modeles à écran large tels que 16:9 ou 16:10.

Sl le moneteur est en mode HDMI/DisplayPort et que I'ecran affiche Check Signal Cable ou que le mode d'économie d'énergie se déchéance, appuyez sur le bouton JOG pour afficher I'ecran du bouton de fonction, puis selectionnez I'ocne III. Voupezsez sélectionner PC ou AV.

Source Detection

Sélectionnez soit Auto soit Manual comme méthode de reconnaissance du signal d'entrée.

Key Repeat Time

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus.

Vous pouvez selectionner Acceleration, 1 sec ou 2 sec. Si vous selectionnez No Repeat, une commande ne repOND qu'une fois quand on appuié sur un bouton donné.

Power LED On

Configurez les parametes pour activer ou désactiver levoyant d'alimentation situé dans la partie bassedu produit.

• Working: Levoyant d'alimentation est allumé lorsqu'el produit est activé.
• Stand-by: Levoyant d'alimentation est allumé lorsqu'el produit est désacté.

Reset All

Restaurez tous les paramétres d'usine par défaut du produit.

Information

Affichez la source d'entrée, la fréquence et la résolution actuelles.

Image affichée peut varier en fonction du modele.

Chapitre 07 Installation du logiciel

Easy Setting Box

Easy Setting Box

Easy Setting Box permel à l'utilisateur de partager le moniteur en plusieurs sections.

Pour installer la première version de l'application Easy Setting Box, teléchargez-la à partir du site Web de Samsung, à l'adresso http://www.samsung.com.

Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrrez pas l'ordinateur après l'installation.

ItsepeutcliceneEasySettingBoxne soitpasvisible,enfunctiondescacteresiquescu systeme informatiqueelde laapparel.

Ticene de raccourine s'affiche pas la ccn, appuyez sur la touche F5.

Restrictions et problèmes relatifs à l'installation

L'installation de Easy Setting Box peut etre influencée par la carte graphique, la carte mère et l'environnement reseau.

Characteristiques du système

Système d'exploitation Matériel

WindowsXP32Bit/64Bit
Windows Vista 32Bit/64Bit
Windows732Bit/64Bit
Windows832Bit/64Bit
Windows8.132Bit/64Bit
Windows 10 32Bit/64Bit

Au moins 32 Mo de mémoire
Au moins 60 Mo d'espace disque libre sur le disque dur

Chapitre 08 Guide de dépannage

Conditions requises avant de contacter le Centre de service clientèle Samsung

Avant de contacter le service clientèle de Samsung, nous vous invités à tester votre produit en suivant la procédure précrite ci après. Si le problème persisté,contactez le service clientèle.

Test du produit

Verifie que voote produit fonctionne normalement en utilisant la fonction de test appropriee. Si Iecran est hors tension et que ie moyant d'alimentation clignote alors que le produit est correctement branche a un PC, proceedz a un test d'auto-diagnostic.

1 Mettez hors tension l'ordinateur et l'appareil.
2 Debranche le cable du produit.
3 Met l'appareil sous tension.
4 Si le message Verif. cable signal apparait, le produit fonctionne normalement.

SI l'ecran reste noir, verifiez ordinateur, le contraieur video et le table.

Vérification de la résolution et de la fréquence

Si un mode depassant la résolution prise en charge est utilisé (consultez la section Tableau des modes de signal standard), le message Mode non optimal apparaitra pendant un court moment.

T a résolution affichée peut varier en fonction des câbles et des paramètres du système informatique.

Vérifiez les éléments suivants :

Problème d'installation (mode PC)

L'écran s'allume et s'éteint continuèlement.

Vérifie que le cable est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés.

Des espaces vides apparaissant sur les quatre cots de l'écran lorsqu'un cable HDMI ou HDMI-DVI est branché au produit et à l'ordinaireur.

Les espaces blancs visibles sur l'écran ne sont pas liés au produit.

Ils sont provoqués par l'ordinatour ou la carte graphique. Pour résoudre le problème, reglez la talle de l'écran dans les paramètres HDMi ou DVI de la carte graphique.

Si le menu relatifs aux parametes de la carte graphique n'inclut pas d'options permettant de regier la taillie de l'écran, effectuez une mise à niveau du pilote de la carte graphique.

(Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinaire.)

Problème d'écran

Levoyant d'alimentation est eteint. L'ecran ne s'allume pas.

Vérifiez que le cable d'alimentation est correctement branché.

Le message Verif. cable signal apparait.

Vérifiez que le cable est correctement branché au produit.

Assurez-vous que le périphérique connecté à l'appareil est sous tension.

Mode non optimal est affché.

Ce message apparait si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit.

Modifie la résolution et la fréquence maximaies pour qu'elles correspondant aux performances du produit, en vous reférant au Tableau des modes de signal standard (p.43).

Les images affichées à l'écran sont déformées.

Vérifiez le branchement du cable avec l'appareil.

L'imag n'est pas nette.

Ajustez les valeurs Régl. de base et Régl. précis.

Retirez tous les accessoires (cable d'extension video, etc.), puis reessayez.

Régier la résolution et la fréquence selon le niveau recommandé.

L' image à l'écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l'écran.

Vérifie que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modités de signal standard (p.43) dans ce manuel et au menu Information sur l'appareil.

L'écran est trop lumineux. L'écran est trop nombre.

Ajustez les valeurs Luminosité et Contraste.

Les couleurs sont inadéquates.

Modifie les parametes de Couleur.

Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible.

Modifiez les parametres de Couleur.

Le blanc ne l'est pas vraiment.

Modifie les parametres de Couleur.

Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1 seconde.

L'appareil est en mode d'économie d'énergie.

Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.

Le texte est flou.

Si vous utilisez un systeme d'exploitation Windows (Windows 7, Windows 8, Windows 8.1 au Windows 10, par exemple). Aliez dans Panneau de configuration Polices-Ajuster le texte ClearType et modifier Option Activer ClearType.

La lecture video est hachée.

Il est possible que la lecture soit hachée avec de gros fichiers video en haute définition. Ceci peut etre du au fait que le lecteur video n'est pas optimise pour l'ordinateur utilise.

Essayez de lire le fichier à laide d'un autre lecteur video.

Problème de périphérique source

Un bip est émis au démarrage de mon ordinateur.

Si un signal sonore (bip) est émispendant le démarriage de l'ordinaireur, faites-le réparem.

Les voyageants situés sur le cadre du produit peuvent être visibles selon l'angle de vue de l'utiliser. Le voyageant est sans danger pour les utilisateurs et n'a aucune incidence sur les fonctionnalités et les performances. Le produit peut être utilisé en toute sécurité.

Questions & réponses

Consultez the guide dutilisateur relatif avoit PC ou avoite carte graphique pourobtenirdes instructions plus precises sur lesreglages.

Comment puis-je modifier la fréquence ?

Pour définiR la fréquence de votre carte graphique,procédéz comme suit :

Windows XP: Sous Panneau de configuration Apparente et thèmes Affichage Paramétres Avancé Écran, réglez la Fréquence d'actualisation sous Paramétres du moniter.
Windows ME/2000: Sélectionne Panneau de configuration → Affichage → Paramètres → Avancé → Écran, puis réglez la Référence d'actualisation sous Paramètres du moniteur
Windows Vista: Sélectionne Panneau de configuration → Appherence et personnelisation → Personnelisation → Paramêtres d'affichage → Paramêtres avances → Écran, puis règlez la fréquence d'actualisation sous Paramêtres du monitér.
Windows 7: Sous Panneau de configuration → Appherence et personnelisation → Affichage → Résolution d'écran → Paramétres avances → Écran, réguez la fréquence de raffaissement sous Paramétres du moniterie.
Windows 8 (Windows 8.1): Sélectionnéz Paramêtres → Panneau de configuration → Appherence et personnelisation → Affichage → Résolution d'écran → Paramêtres avances → Écran, puis règlez la Fréquence d'actualisation sous Paramêtres du monitér.
- Windows 10: Sous Paramétres → Système → Affichage → Paramétres d'affichage avances → Afficher les propriétés de l'adaptateur → Écran, règlez la fréquence de rafraichissement sous Paramétres du monitér.

Comment puis-je modifier la résolution ?

Windows XP: Sélectionné Panneau de configuration → Appherence et thèmes → Affichage → Paramétres, puis néglaz la résolution.
Windows ME/2000: Sélectionné Panneau de configuration → Affichage → Paramêtres, puis réglez la résolution
Windows Vista: Sélectionnez Panneau de configuration → Apparance et personnelisation → Personnelisation → Paramétres d'affichage, puis réglez la résolution.
Windows 7: Sélectionné Panneau de configuration → Apparence et personnelisation → Affichage → Ajuster la résolution, puis réglez la résolution.
Windows 8(Windows 8.1): Sélectionnéz Paramètres → Panneau de configuration → Appherence et personnelisation → Affichage → Ajuster la résolution, puis reglez la résolution.
Windows 10: Sous Paramétres Systeme Affichage Paramétres d'affichage avances, reglez la résolution.

Comment puis-je définir le mode d'économie d'énergie?

Windows XP: vous peuvent définir le mode d'économie d'énergie sous Panneau de configuration → Apparente et thèmes → Affichage → Paramètres de l'écran de voirie → Options d'alimentation ou en accédant à la configuration biOS sur l'ordinateur.
- Windows ME/2000: Vous pouze définit le mode d'économie d'énergie sous Panneau de configuration → Affichage → Paramétres de l'écran de voille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinaire.
Windows Vista: Voupez definiir le mode d'économie d'énergie sous Panneau de configuration → Appariance et personnelisation → Personnelur → Parametres de l'écran de voilé → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinaire.
- Windows 7: vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Appherence et personnelisation → Personnelisation → Paramétres de l'écran de voille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinaireur.
Windows 8(Windows 8.1): You could define the mode d'économie d'énergie sous Paramétres Panneau de configuration Apparatus et personnelisation Paramétres de l'écran de voille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinaireur.
Windows 10: You can define the mode d'économie d'énergie sous Paramétres → Personnalisation → Écran de verrouillage → Paramétres du début d'expiration de l'écran → Alimentation & Mise en vue ou en accédant à la configuration du BIOS sur l'ordinaireur.

Chapitre 09

Caracteristiques techniques

Général

Nom du modele S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F356FH*/S24F359FH*			S27F350FH*/S27F352FH*/S27F354FH*/S27F356FH*/S27F358FW*/S27F359FH*	S32F351FU*
Taille	Classe 22 (21,5 pouces / 54,6 cm)	Classe 24 (23,5 pouces / 59,8 cm)	Classe 27 (27,0 pouces / 68,6 cm)	Classe 32 (31,5 pouces / 80,1 cm)
Surface d'affichage	476,64 mm (H) x 268,11 mm (V)	521,28 mm (H) x 293,22 mm (V)	5979 mm (H) x 336,3 mm (V)	698,40 mm (H) x 392,85 mm (V)
	18,8 pouces (H) x 10,6 pouces (V)	20,5 pouces (H) x 11,5 pouces (V)	23,5 pouces (H) x 13,2 pouces (V)	27,5 pouces (H) x 15,5 pouces (V)
Pas des pixels	0,2482 mm (H) x 0,2482 mm (V)	0,2715 mm (H) x 0,2715 mm (V)	0,3114 mm (H) x 0,3114 mm (V)	0,36375 mm (H) x 0,36375 mm (V)
	0,009772 pouces (H) x 0,009772 pouces (V)	0,010689 pouces (H) x 0,010689 pouces (V)	0,01226 pouces (H) x 0,01226 pouces (V)	0,014321 pouces (H) x 0,014321 pouces (V)
Fréquence d'horloge maximale	148,5 MHz
Alimentation	AC100-240V- 50/60Hz
	Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.
Connecteurs de signal	D-SUB, HDMI
	HDMI (Ne s'applique qu'aux modèles S32F351FU*)
	HDMI, DisplayPort (Ne s'applique qu'aux modèles S27F358FW*)
Conditions environnementales	Fonctionnement
	Température : 10 °C - 40 °C (50 °F - 104 °F) / Humidité: 10% à 80%, sans condensation
	Stockage
	Température : -20 °C - 45 °C (-4 °F - 113 °F) / Humidité: 5% à 95%, sans condensation

• Plug & Play
  Ce moniteur peut et utilise avec n'importe quel systeme compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les parametres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toute fois personnaliser les parametres d'installation si vous le souhaitez.
• Pixels

En raison de la conception meme de ce Produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur I'ecran LCD. Cela n'a aucune incidence sur les performances du produit.

• Les specifications ci-dessus peuvent etre modifiées sans avais préalable dans le but d'améliorer la qualité.
• Ce périphérique est un apparemil numérique de Classe B.
  Pour les specifications détaillées de l'appareil, veuillez visiter le site Web de Samsung.
• Pour acceder à l'enregistrement du modele dans la base EPREL :

(1) Aliez à l'adresse https://eprel.ec.europa.eu
(2) Relevez la referrerce du modele sur l'etiquette energetique du produit et saississez-la dans le champ de recherche
(3) Les informations sur l'étiquetage énergétique du modele s'affichent
* Vous pouvez acceder directement aux informations concernant le produit via l'adresse https://eprel.ec.europa.eu/qr/#### (n° d'enregistrement)
Le numero d'enregistrement figure sur l'etiquette energetique apposee sur votre produit.

Tableau des modes de signal standard

Nom du modele S22F350FH/S22F352FH/S22F354FH/S24F350FH/

S32F351FU*

S24F352FH/S24F354FH/S24F356FH/S24F359FH/

S27F350FH/S27F352FH/S27F354FH/S27F356FH/

Synchronisation Fréquence horizontal	30 à 81 kHz 30 à 81 kHz
Fréquence verticale	56 à 75 Hz 56 à 61 Hz
Résolution Résolution optimale	1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz
Résolution maximale	1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz

Si un signal appartenant aux modes de signal standard suivants est transmis depuis vous PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyageant d'alimentation est allumé. Dans ce cas, modifier les paramétres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

S22F350FH/S22F352FH/S22F354FH/S24F350FH/S24F354FH/S24F356FH/S24F359FH/S27F350FH/S27F352FH/S27F354FH/S27F356FH/S27F358FW/S27F359FH*

Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469 70,087 28,322 -/+
MAC, 640 x 480	35,000	66,667	30,240	-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681 75,062	100,000	-/-
VESA DMT, 640 x 480	31,469 59,940	25,175 -/-
VESA DMT, 640 x 480	37,861	72,809	31,500	-/-
VESA DMT, 640 x 480	37,500	75,000	31,500	-/-
VESA DMT, 800 x 600	35,156	56,250	36,000	+/+
VESA DMT, 800 x 600	37,879	60,317	40,000	+/+
VESA DMT, 800 x 600	48,077	72,188	50,000	+/+
VESA DMT, 800 x 600	46,875	75,000	49,500	+/+
VESA DMT, 1024 x 768	48,363	60,004	65,000	-/-
VESA DMT, 1024 x 768	56,476	70,069	75,000	-/-
VESA DMT, 1024 x 768	60,023	75,029	78,750	+/+
VESA DMT, 1152 x 864	67,500	75,000	108,000 +/-
VESA DMT, 1280 x 720	45,000	60,000	74,250	+/+

S22F350FH/S22F352FH/S22F354FH/S24F350FH/S24F354FH/S24F356FH/S24F359FH/S27F350FH/S27F352FH/S27F354FH/S27F356FH/S27F358FW/S27F359FH*

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA DMT, 1280 x 800	49,702 59,810 83,500 -/+
VESA DMT, 1280 x 1024	63,981 60,020 108,000 +/-
VESA DMT, 1280 x 1024	79,976 75,025 135,000 +/-
VESA DMT, 1440 x 900	55,935	59,887 106,500	-/+
VESA DMT, 1600 x 900	60,000	60,000	108,000 +/-
VESA DMT, 1680 x 1050	65,290 59,954	146,250	-/+
VESA DMT, 1920 x 1080	67,500 60,000	148,500	+/+

S32F351FU*

Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA DMT, 640 x 480	31,469 59,940 25,175	-/-
VESA DMT, 800 x 600	35,156	56,250 36,000	+/+
VESA DMT, 800 x 600	37,879 60,317 40,000	+/+
VESA DMT, 1024 x 768	48,363	60,004	65,000	-/-
VESA DMT, 1280 x 720	45,000	60,000	74,250	+/+
VESA DMT, 1280 x 800	49,702 59,810 83,500	-/+
VESA DMT, 1280 x 1024	63,981	60,020	108,000 +/-
VESA DMT, 1440 x 900	55,935	59,887 106,500 -/+
VESA DMT, 1600 x 900	60,000	60,000 108,000	+/+
VESA DMT, 1680 x 1050	65,290 59,954 146,250	-/+
VESA DMT, 1920 x 1080	67,500 60,000	148,500	+/+

—Fréquence horizontal
Un cycle horizontal design la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre reciproque d'un cycle horizontal est designe sous le nom de frquence horizontally. La frquence horizontal est mesurée en kHz.
Frequence verticale
La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appeille la « fréquence verticale » ou « fréquence de raffrichissement » et est mesure en Hz.
En raison de la nature meme de l'ecran, cet appeareil ne peut etre regle que sur une seule resolution pour chaque taitie d'ecran afin de garantir une qualite d'image optimale. La definiion d'une resoluiton autore que cette qu est specifiee peut entrainer une degradation de la qualite d'image. Pour eviter ce probleme, it est conseilie de selectionner la resolution optimale indique pour vous produit.
Vérifiez la fréquence lorsque vous remplacez un moniter à tube cathodique (conné à un ordinateur) par un modele LCD. Si le moniter LCD ne prend pas en charge une fréquence verticale de 85 Hz, réglez-la sur 60 Hz à l'aide du moniter à tube cathodique avant d'utiliser le moniter LCD.

Chapitre 10 Annexe

Prise en charge des frais de service (imputables aux clients)

Meme si une commande d'intervention est effectuee pendant la periode de garantie, la visite d'un technicien peut vous etre facturée dans les cas suivants :

Produit non défectueux

La commande portes sur le nettoyage du produit, un reglage, des explications, la réinstallation, etc.
Si un technicien fournit des instructions sur l'utilisation du produit ou procede simplement a des réglages d'options sans démonter le produit.
Le défaut résultat de facteurs environnementaux externes (Internet, antennne, signal du réseau filaire, etc.)
Le produit est réinstallé ou d'autres apparaïés ont été connectés après la première installation du produit.
Le produit est reinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.
Le client demande des instructions sur la maniere d'utiliser l'appareil de façon à coexistier avec un autre produit de l'entreprise.
Le client demande des instructions sur la maniere d'utiliser le réseau ou un autre programme de l'entreprise.
Le client demande l'installation du logiciel et la configuration du produit.
Le technicien de maintenance est charged d'eliminer / de nettoyer la poussiere ou d'autres matieres etrangères à l'intérieur du produit.
Le client demande une autre installation après l'achat d'un produit en ligne ou via le tete-achat.

Dommage provoqué par le client

Cas où le Damage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.

Si un dommage cause au produit est du à l'un des facteurs suivants :

• Impact ou chute externe.
  Utilisation de matieres ou d'un produit vendu séparément non recommandés par Samsung.
• Réparation effectuee par une personne qui ne represente pas un prestataire de services externe ou un partetaire agréé par Samsung Electronics Co., Ltd.
• Référente ou réparation du produit effectuee par le client.
  Utilisation d'une tension inappropriée ou de connexions électriques non autorisés.
• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.

Autres cas

La défaillance du produit résultat d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
Tous les composants consommables sont équisés. (batterie, encre, lumières fluorescentes, tete, vibrateur, lampe, filtre, ruban, etc.)

SI le client menace une intervention alors que le produit ne presente aucun défaut, des frais de service pourront lui etre factures. Veillez dire attentivement le manuel d'utilisation au préalable.

WEEE

Lesbons gestes de mise au rebut de ce produit (Déchets d'équipements électriques etlectroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation Indique que nile

produit, nises accessoires electroniques usages (chargeur, casque audio, cable USB,

etc.) ne peuvent etre jetes avec les autres dechets menagers. La mise au rebut

incontrôle des déchets représentant des risques environnementaux et de santé

publique, veuiliez séparer vos produits et accessoires usages des autres déchets.

Vosy favoriserez ainsi te recyclage de la matiere qu les compose dans le cadre d'un

development durable

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou se

renseigner apres des autorites locales pour connaître les procedures et les points

collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter

les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent etre

Jetés avec les autres déchets.
