Type de produit	Sonneur d'alarme (buzzer)
Marque	PATLITE
Modèle	SKPM1JY
Alimentation	12-24 V DC (modèle M1J)
Dimensions (diamètre × hauteur)	110 mm × 41,5 mm
Poids estimé	200 g
Matériau du boîtier	Polycarbonate (estimation)
Type de sonnerie	Buzzer continu (pas de flash lumineux)
Niveau sonore estimé	85 dB typique
Montage	Sur surface, avec vis M8 (3 trous)
Couple de serrage des vis	6,0 N·m
Type de bornier	Bornier à vis 5 points (BZ, COM, POWER SUPPLY, CH1, CH2)
Fonctionnalités	Signal sonore, 2 canaux d'entrée (CH1/CH2) pour activation
Usage recommandé	Alarme industrielle, signalisation d'état
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas appliquer de tension sur les fils autres que les bornes d'alimentation. Respecter les schémas de câblage.
Réparabilité	Pièces détachées disponibles auprès du fabricant.
Informations générales	Notice d'utilisation téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - SKPM1JY PATLITE

Comment installer le sonneur d'alarme SKPM1JY ?

Fixez l'appareil sur une surface plane à l'aide de 3 vis M8. Appliquez un couple de serrage de 6,0 N·m. Utilisez les trous de montage de diamètre 9 mm.

Quel type d'alimentation utiliser ?

Pour le modèle SKPM1JY, utilisez une alimentation 12-24 V DC. Raccordez les fils gris et jaune (ou noir selon variante) aux bornes POWER SUPPLY.

Comment câbler l'appareil ?

Le bornier comporte 5 bornes : BZ (buzzer), COM (commun), POWER SUPPLY (alimentation), CH1 et CH2 (entrées de commande). Suivez le schéma de câblage fourni dans la notice. Par exemple, pour une activation par contact sec, reliez CH1/CH2 à COM via le contact.

Quels sont les couples de serrage recommandés ?

Pour les vis de montage M8, serrez à 6,0 N·m. Pour les autres modèles (SK08, SK10), les couples sont de 0,7 N·m (M4) et 1,4 N·m (M5).

Le sonneur émet-il différents sons ?

Non, le SKPM1JY est un buzzer sonore continu. Il ne produit pas de flash lumineux ni de motifs sonores variables. L'activation est binaire (ON/OFF) via les entrées CH1/CH2.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'alimentation (12-24 V DC). Contrôlez le câblage : les fils d'alimentation doivent être connectés aux bornes POWER SUPPLY, et les entrées CH1/CH2 correctement câblées. Consultez le schéma de câblage dans la notice.

Est-il compatible avec un automate (PLC) ?

Oui, il est conçu pour être piloté par un PLC via les entrées CH1 et CH2. Utilisez des contacts secs ou des sorties transistor NPN. Raccordez le commun (COM) du PLC à la borne COM de l'appareil.

Quelles sont les dimensions exactes ?

Le diamètre est de 110 mm et la hauteur (hors tout) de 41,5 mm. Les trous de montage ont un diamètre de 9 mm pour les vis M8.

Où trouver la notice d'utilisation ?

La notice complète en PDF est disponible gratuitement sur notice-facile.com. Vous pouvez aussi demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI SKPM1JY PATLITE

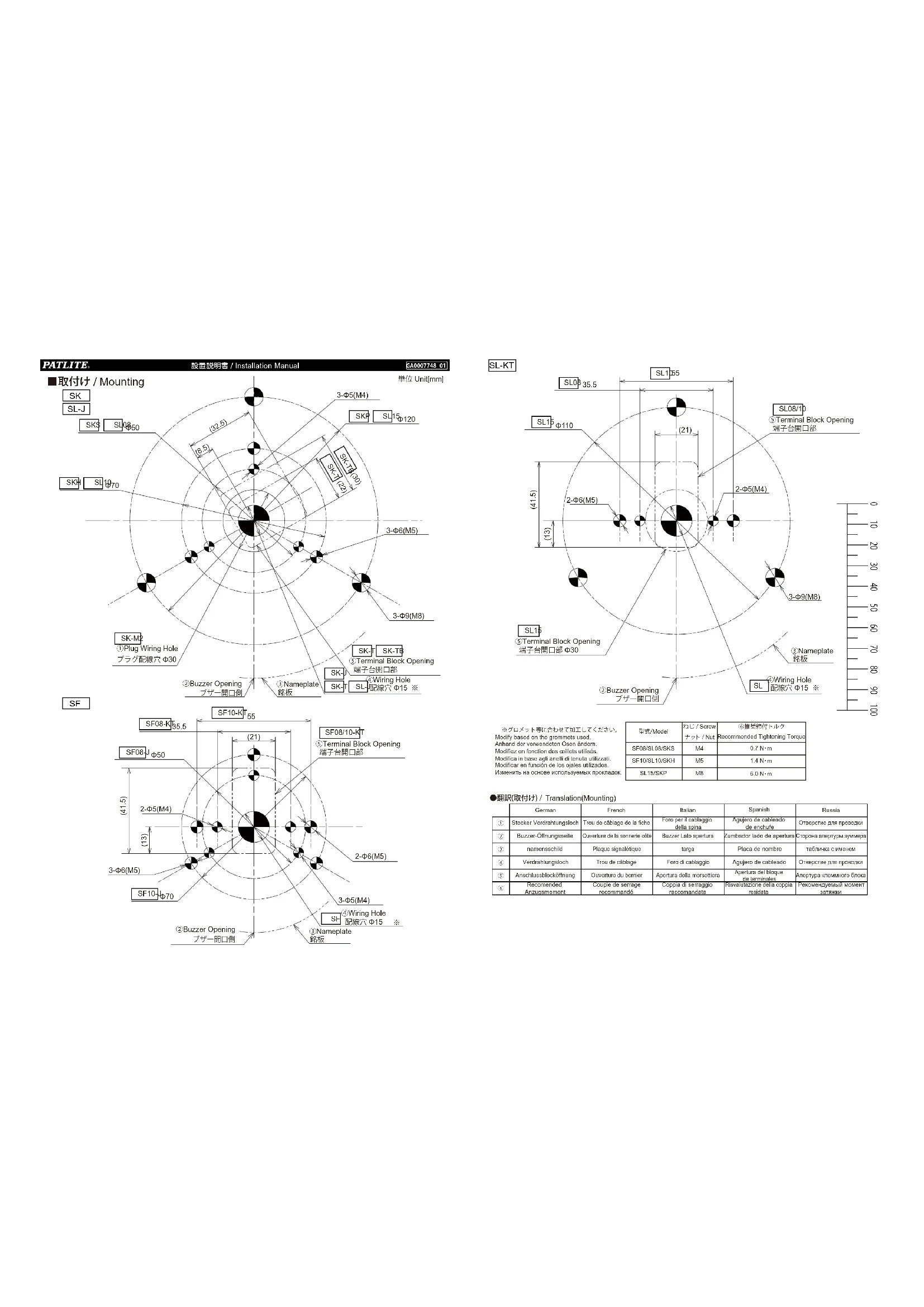

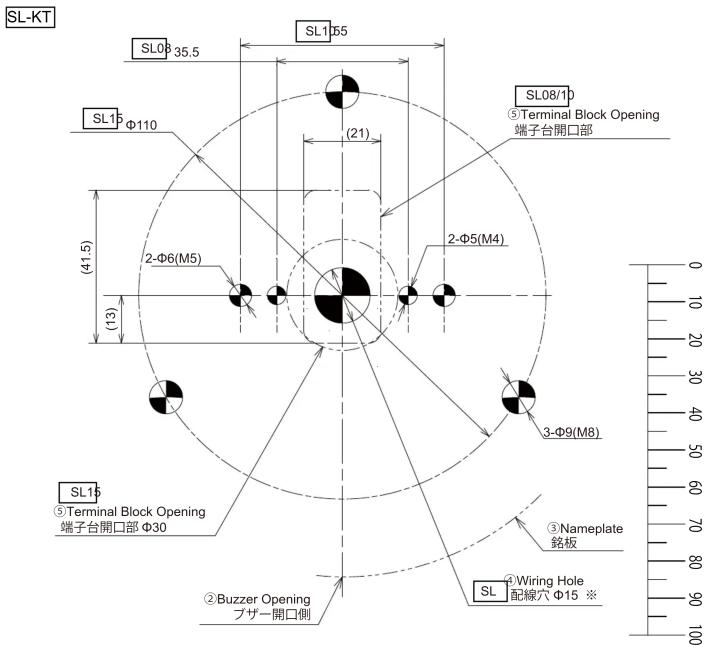

SL-KT SL08 35.5 SL15 55 (21) SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (41.5) 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

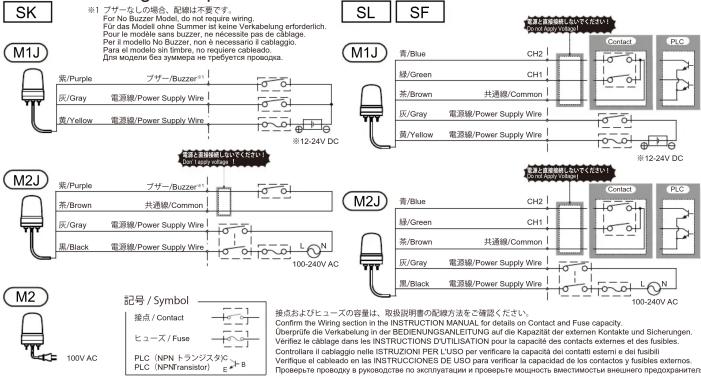

■配線例 / Wiring Example

SK ※1 プラーニーなしの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cablogio. Para el modelo sin limbre, no requiere cableads. Для Alaska non de 360mmpa ne preferer procega. SL SF M1J 青/Blue CH2 Contact PLC M1J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire ※12-24V DC M2J 青/Blue 緑/Green CH2 Contact PLC M2J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire 100-240V AC M2J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire N 100-240V AC 記号 / Symbol 接点 / Contact ヒューズ / Fuse PLC (NPN / レラジスタ) PLC (NPN/Transistor) B G B P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P 100V AC

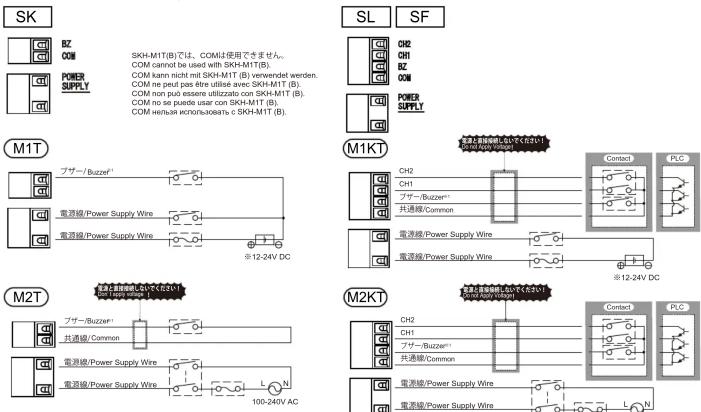

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizato con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* 共通線/Common 接続器/PLC Contact PLC CH2 CH1 共通線/Common 電源線/Power Supply Wire ※12-24V DC M2T ブザー/Buzzer* 共通線/Common 接続器/PLC 接続器/Power Supply Wire 100-24V AC M2KT ブザー/Buzzer* 共通線/Common 接続器/PLC 接続器/Power Supply Wire 100-24V AC

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der UI. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

M1J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Grey 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire Contact PLC

M2J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire Contact PLC 100-240V AC

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя


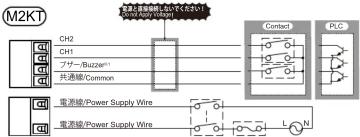


100-240V AC
/ NOTE>
(通線)には、電圧印加しないでください。故障します。
ly Wire only. Failure to comply will result in product damage. des Notrijskei an. Nichthonstypung führt zu Produktionsfes
d'alimentation uniquement. Le non-respect de cette consigne endommangera le produit
cavo di alimentazione. La mancata osservanza comporterà danni al prodotto.
de alimentación. El incumplimiento de las normas resultará en daños al producto.
о на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイソカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルノフラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイソカープPulse pattern	減光サイソカープ/Dim. Pulse pattern	半間サイソカープ/Half Pulse pattern	減光半間サイソカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-side emitted)	半面	Hälfte	Motió	Metà	Mitad	поповина
Pulse	ザインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

シンダヴェララシヒS/dgdeflasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

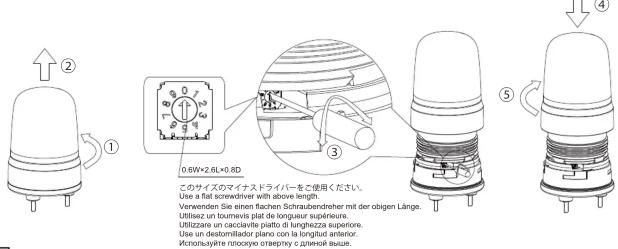

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

② ① 0.6W×2.8L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a flat screwdriver with above length. Verwenden Sie einen flachen Schraubendreher mit der obigen Länge. Utilisez un toumevis plat de longueur supérieure. Utilizzare un cacciavite piatto di lunghezza superfiore. Use un destomilador plano con le longitud anterior. Использите плоскую оттерную с длиной выше.

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
