SL10M2JNR - Signalisation lumineuse PATLITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Signalisation lumineuse et sonore (avec buzzer)
Marque	PATLITE
Modèle	SL10M2JNR
Tension d'alimentation	100-240 V AC (modèle M2J) ou 12-24 V DC (modèle M1J) — vérifier le modèle exact
Consommation électrique	Environ 10 W (LED + buzzer)
Type de lampe	LED
Couleurs disponibles	Rouge, vert, bleu, jaune, blanc (selon modèle)
Nombre de canaux	2 (CH1, CH2) + buzzer
Fonctions de clignotement	Continu, clignotant, triple flash, rotation, pulsation (selon modèle)
Buzzer intégré	Oui (selon modèle)
Angle de vision	360°
Degré de protection	IP65 (estimation courante)
Matériau du boîtier	Résine ABS (plastique résistant aux chocs)
Température de fonctionnement	-20 °C à +50 °C
Dimensions (diamètre × hauteur)	Φ100 × 140 mm (estimation pour SL10)
Poids	Environ 300 g
Type de montage	Sur socle, fixation par vis M5
Câblage	Bornier à vis ; presse-étoupe pour le passage des câbles
Certifications	CE, UL (classe 2)
Entretien	Nettoyer avec un chiffon sec et non abrasif
Garantie	2 ans

FOIRE AUX QUESTIONS - SL10M2JNR PATLITE

Quelle est la tension d'alimentation de la PATLITE SL10M2JNR ?

La tension dépend du modèle : M1J fonctionne en 12-24 V DC, M2J en 100-240 V AC. Vérifiez l'étiquette sur l'appareil.

Comment câbler le signal lumineux SL10M2JNR ?

Utilisez le bornier à vis. Les fils Commun (marron) et Alimentation (gris/noir) sont à connecter selon le schéma de la notice. CH1 et CH2 sont les entrées de commande.

Puis-je utiliser le buzzer sans câblage spécifique ?

Oui, le buzzer est intégré et se connecte automatiquement. Si vous ne souhaitez pas l'utiliser, laissez les bornes BZ non connectées (modèle sans buzzer ne nécessite pas de câblage).

Comment régler le flash pattern sur le modèle SL ?

Les modèles SL offrent 4 patterns selon l'état des entrées CH1 et CH2 : Off, Continu, Clignotant (180 flashs/min) et Triple flash (120 flashs/min).

Quelle est la fréquence de clignotement du mode clignotant ?

Le mode clignotant standard clignote à 180 flashs par minute (3 Hz). Le mode triple flash clignote à 120 flashs par minute (2 Hz).

Le signal lumineux est-il compatible avec un automate PLC ?

Oui, il est conçu pour être piloté par un PLC via des contacts secs. Utilisez une alimentation 12-24 V DC pour le modèle M1J ou 100-240 V AC pour le M2J.

Comment monter le SL10M2JNR ?

Fixez le socle à l'aide de vis M5. Les dimensions de perçage sont indiquées sur le gabarit fourni. Assurez-vous que le boîtier est bien étanche.

Que faire si le voyant ne s'allume pas ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que les fils Commun et Alimentation sont correctement branchés. Testez avec une tension compatible.

Quel est le couple de serrage recommandé pour les vis de montage ?

Pour le modèle SL10, utilisez des vis M5 avec un couple de serrage de 1,4 N·m (14 kgf·cm). Ne pas dépasser sous peine d'endommager le boîtier.

Le produit est-il garanti ?

Oui, PATLITE offre une garantie de 2 ans contre tout défaut de fabrication. Conservez la facture et la notice pour toute réclamation.

MODE D'EMPLOI SL10M2JNR PATLITE

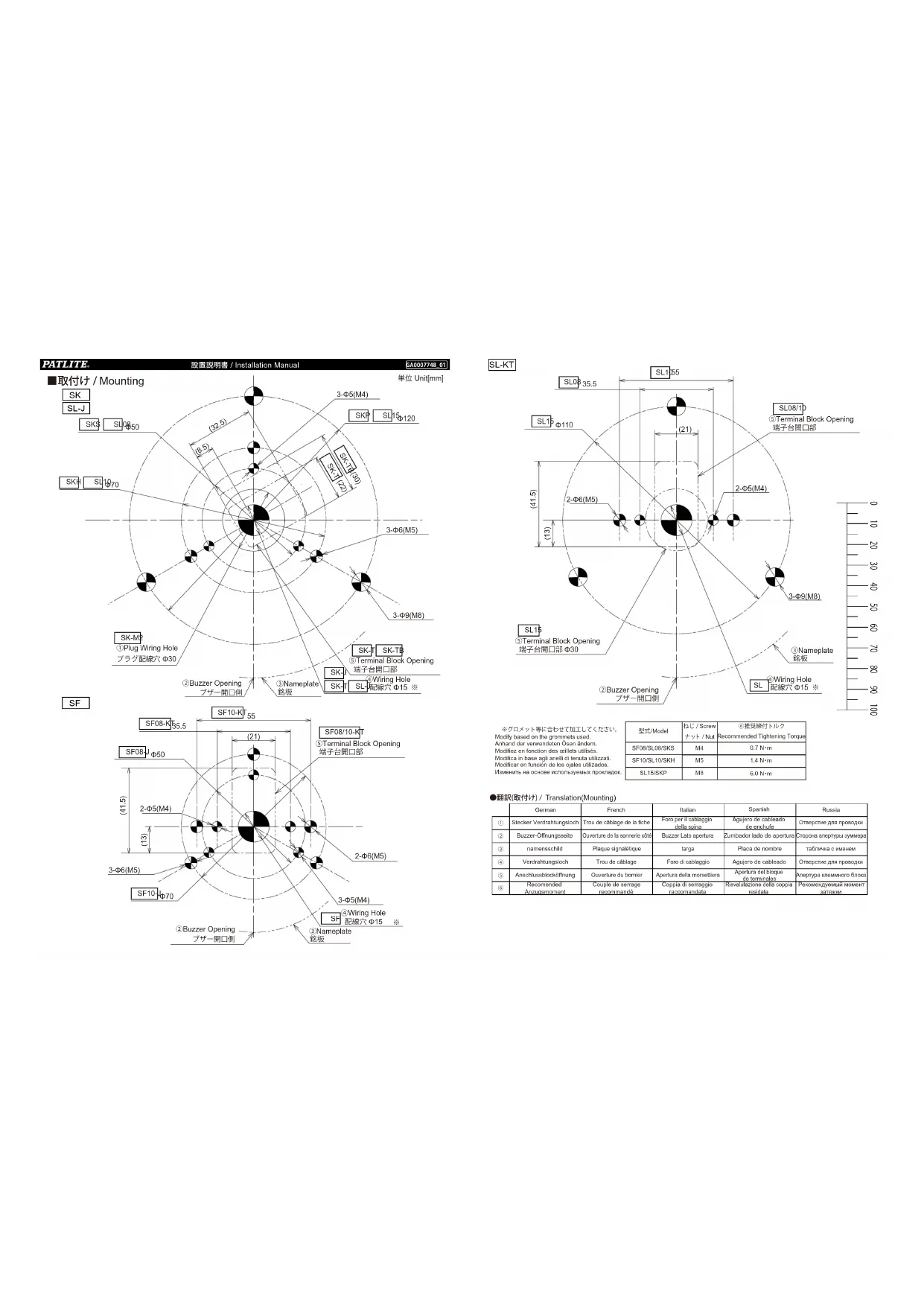

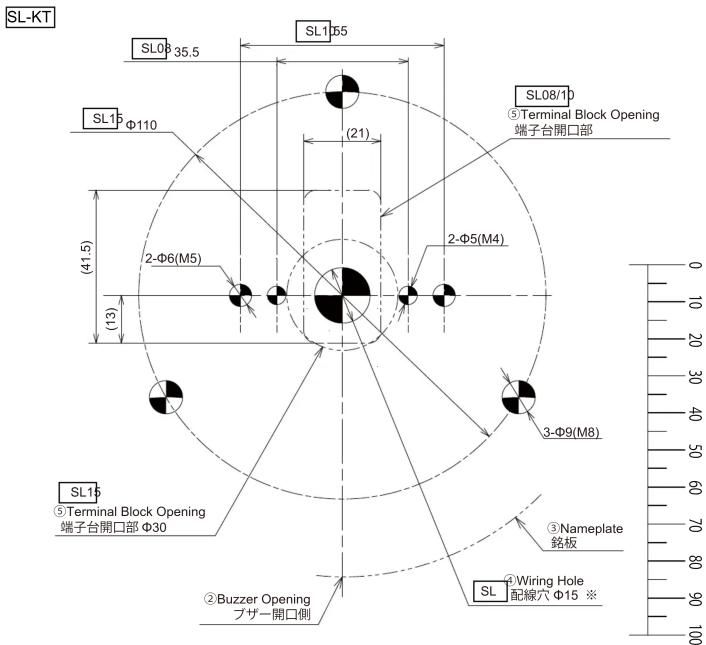

SL-KT SL08 35.5 SL15 55 (21) SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (41.5) 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

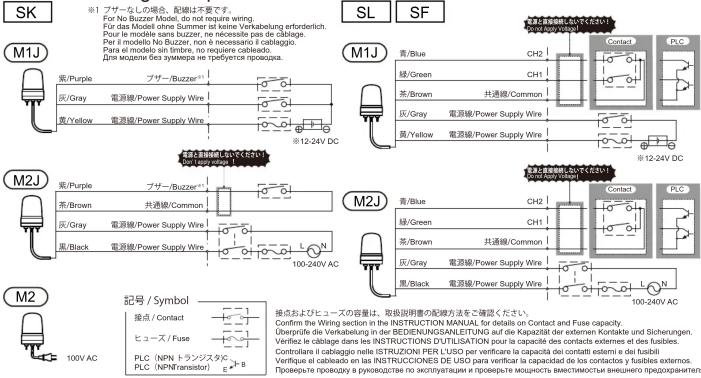

■配線例 / Wiring Example

SK ※1 プラーニーなしの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cabloglo. Para el modelo sin limbre, no requiere cableads. Для Alaska non de 360mmpa ne preferer procega. SL SF M1J 青/Blue CH2 Contact PLC M1J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire ※12-24V DC M2J 青/Blue 緑/Green CH2 Contact PLC M2J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire 100-240V AC M2J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire N 100-240V AC 記号 / Symbol 接点 / Contact ヒューズ / Fuse PLC (NPN / レラジスタ) PLC (NPN/Transistor) B G B P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P 100V AC

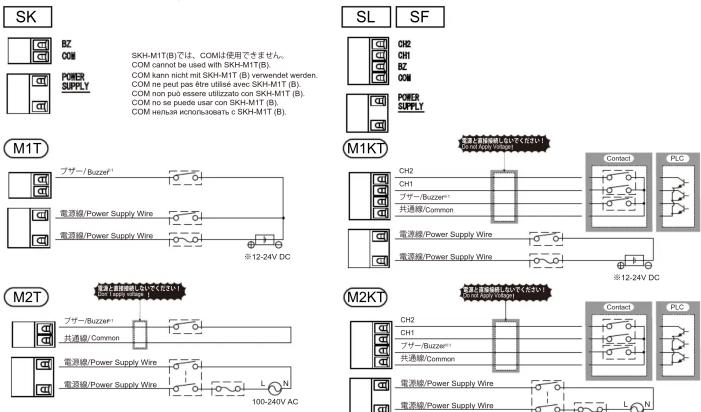

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizato con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* 共通線/Common 接続器/PLC Contact PLC CH2 CH1 共通線/Common 電源線/Power Supply Wire ※12-24V DC M2T ブザー/Buzzer* 共通線/Common 接続器/PLC 接続器/Power Supply Wire 100-24V AC M2KT ブザー/Buzzer* 共通線/Common 接続器/PLC 接続器/Power Supply Wire 100-24V AC

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der Utl. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

M1J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Grey 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire Contact PLC

M2J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire Contact PLC 100-240V AC

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя


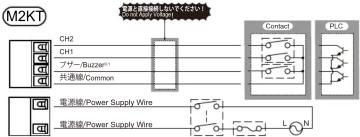


100-240V AC
/ NOTE>
(通線)には、電圧印加しないでください。故障します。
ly Wire only. Failure to comply will result in product damage. des Notrijskei an. Nichthorschutz führt zu Produktstehlen
d'alimentation uniquement. Le non-respect de cette consigne endommangera le produit
cavo di alimentazione. La mancata osservanza comporterà danni al prodotto.
de alimentación. El incumplimiento de las normas resultará en daños al producto.
о на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイソカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルノフラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイソカープPulse pattern	減光サイソカープ/Dim. Pulse pattern	半間サイソカープ/Half Pulse pattern	減光半間サイソカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-side emitted)	半面	Hälfte	Motió	Metà	Mitad	поповина
Pulse	ザインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

シンダヴェララシヒS/dgdeflasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

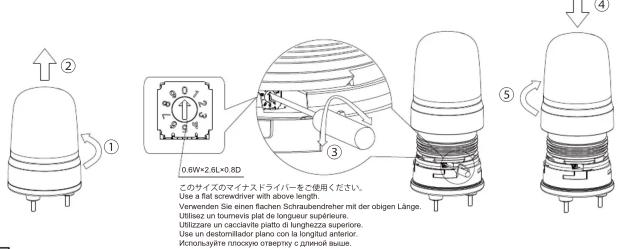

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

② ① 0.6W×2.6L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a flat screwdriver with above length. Verwenden Sie einen flachen Schraubendreher mit der obigen Länge. Utilisez un toumevis plat de longueur supérieure. Utilizzare un cacciavite piatto di lunghezza superfiore. Use un destomilador plano con le longitud anterior. Использите плоскую оттерную с длиной выше.

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
