SL15M1KTNB - Signalisation lumineuse PATLITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Signalisation lumineuse LED
Marque	PATLITE
Modele	SL15M1KTNB
Dimensions (diametre)	110 mm
Dimensions (hauteur)	150 mm
Poids	200 g
Alimentation	12-24 V DC
Consommation	5 W
Nombre de canaux	1
Voyants	LED (couleurs selon modele)
Buzzer integre	Oui
Modes de clignotement	Continu, clignotant (180 flashs/min), triple flash (120 flashs/min)
Temperature de fonctionnement	-20 °C a +50 °C
Indice de protection	IP65
Materiau du boitier	Polycarbonate
Montage	Sur surface, avec fixation par vis (M8 fournies)
Cablage	Bornier a vis, jusqu'a 2,5 mm²
Entretien	Nettoyer avec un chiffon doux sec
Securite	Couper l'alimentation avant toute intervention
Pieces detachees	Modules LED, buzzer (disponibles)
Reparabilite	Modulaire, remplacement de composants

FOIRE AUX QUESTIONS - SL15M1KTNB PATLITE

Comment brancher le SL15M1KTNB ?

Consultez le schema de cablage sur la notice. Pour le modele M1KT, les bornes sont : CH1, CH2, BZ (buzzer), COM (commun) et alimentation (12-24 V DC). Le buzzer est connecte entre BZ et COM. L'alimentation se fait sur les bornes POWER SUPPLY (sans polarite).

Quels sont les modes de clignotement disponibles ?

Pour le modele SL, les modes sont : Continu (CH1 ON), Clignotant (180 flashs/min, CH1 ON et CH2 OFF), Triple flash (120 flashs/min, CH1 OFF et CH2 ON). En activant les deux canaux, le mode est triple flash egalement.

Puis-je utiliser ce signal sans buzzer ?

Oui, le buzzer peut etre desactive en ne connectant pas la borne BZ. Pour les modeles sans buzzer (suffixe NB), le cablage est identique mais le buzzer n'est pas present.

Quelle est la tension d'alimentation recommandee ?

La tension recommandee est de 12-24 V DC. Pour une utilisation UL, utilisez une source de classe 2. La consommation est d'environ 5 W.

Comment regler les modes de flash ?

Les modes sont selectionnes par le cablage des canaux CH1 et CH2. Aucun interrupteur rotatif n'est present sur le modele SL. Referrez-vous au tableau des motifs de flash dans la notice.

Que faire si le feu ne s'allume pas ?

Verifiez d'abord l'alimentation electrique et les connexions. Assurez-vous que la tension est correcte (12-24 V DC). Controlez les fusibles externes si presents. Si le probleme persiste, remplacez le module LED.

Est-il compatible avec une sortie NPN d'un automate ?

Oui, le signal peut etre commande par un automate a sortie NPN. Connectez le commun de l'automate a la borne COM et les sorties aux bornes CH1/CH2. Un exemple de cablage avec PLC est fourni dans la notice.

Comment monter l'appareil ?

Fixez le signal sur une surface plane a l'aide des vis M8 fournies. Le diametre de perçage conseille est de 9 mm. Respectez le couple de serrage recommande de 6,0 N·m pour les vis M8.

Quelles couleurs sont disponibles ?

Les couleurs dependent de la reference exacte. Le modele SL15M1KTNB peut etre equipe de modules LED de differentes couleurs (rouge, jaune, vert, bleu, blanc). Consultez la fiche technique pour les combinaisons possibles.

Comment nettoyer l'appareil ?

Debranchez l'alimentation. Nettoyez le boitier avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Verifiez que les joints d'etancheite restent en bon etat.

MODE D'EMPLOI SL15M1KTNB PATLITE

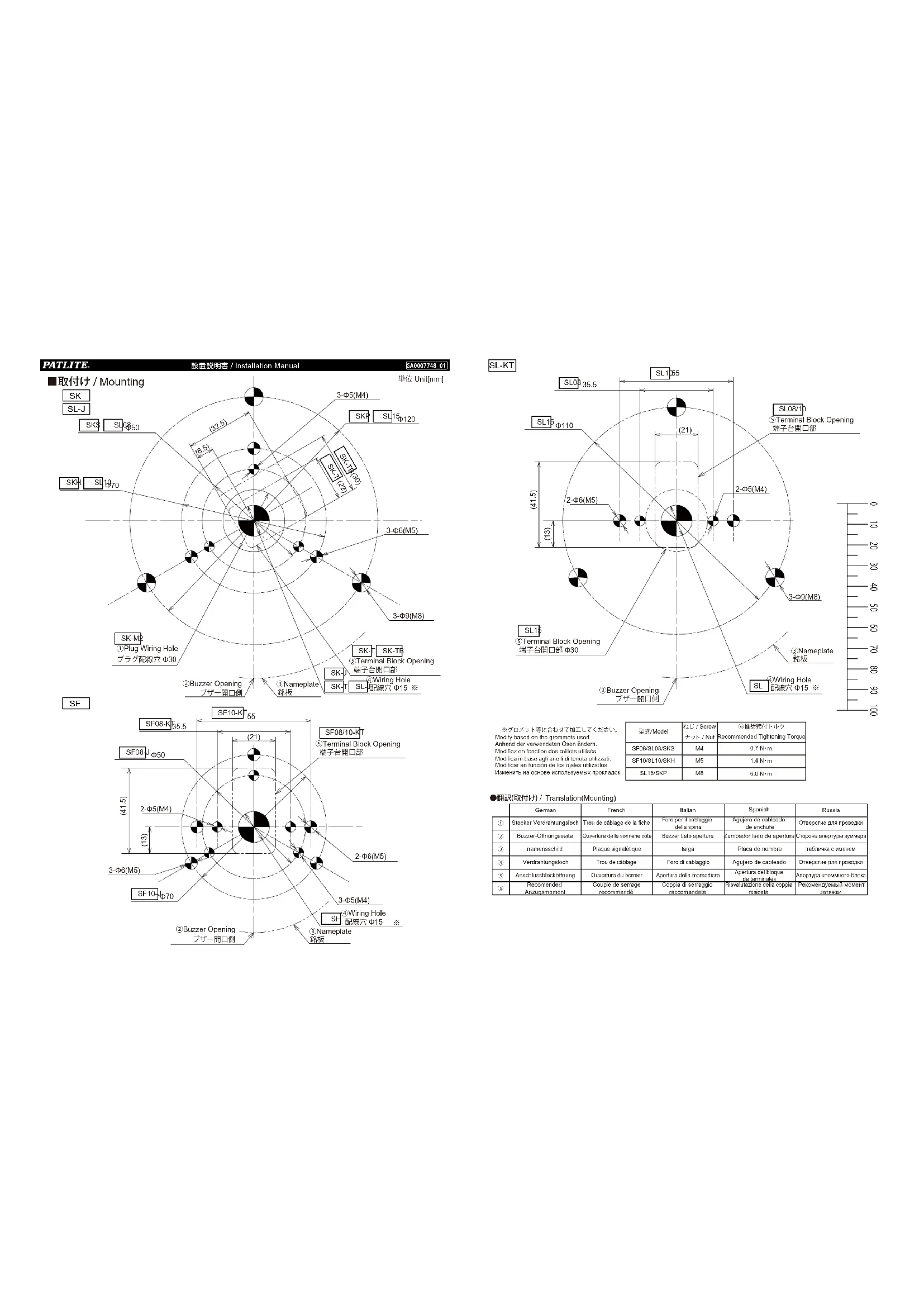

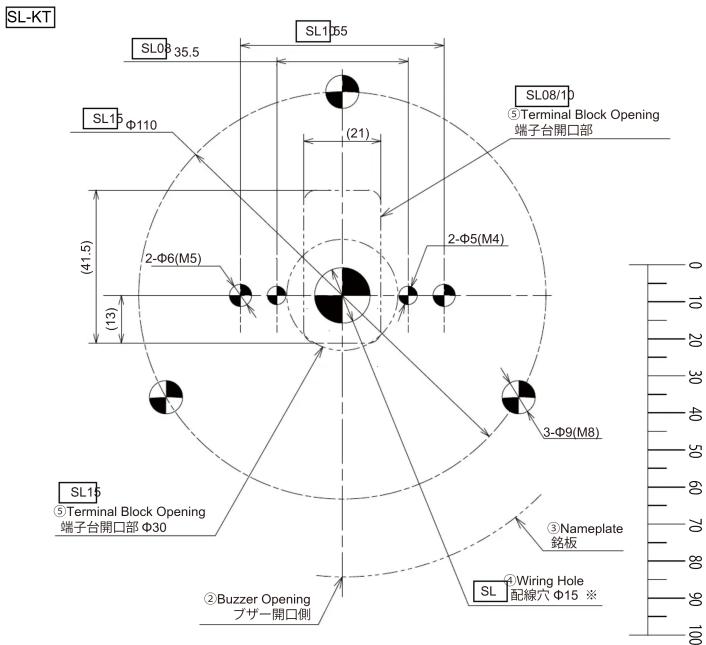

SL-KT SL08 35.5 SL15 55 (21) SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (41.5) 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

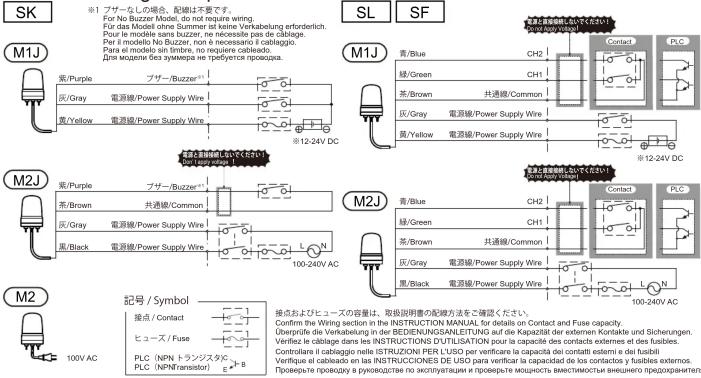

■配線例 / Wiring Example

SK ※1 プラーニーなしの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cablogio. Para el modelo sin limbre, no requiere cableads. Для Alaska non de 360mmpa se te preferer procepa. SL SF M1J 青/Blue CH2 Contact PLC M1J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire M2J 青/Blue CH2 Contact PLC M2J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2 記号 / Symbol 接点 / Contact ヒューズ / Fuse PLC (NPN / レンジスタ) PLC (NPN /Transistor) B g B 100-24V AC 接点およびヒューズの容量は、取級説明書の配線方法をご確認ください。 Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Übergriffe die Verkabelung in der BEDENUNGSANETLUNG auf die capacité der externen Kontakite und Sicherungen. Verifique le cablagage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Contratiere il cabaggio nelle ISTRUDIONI PER L'USO per verificare la capacité dei contatti estemi o dei fusibili. Verifique il cabado en laa INSTRUCTIONS DE USO para verifica la capacité de los contactos y fusibles externos. Проверьте проводу в руководстве по исплуатации и проверьте мощность вместимость внешнего предохранителя

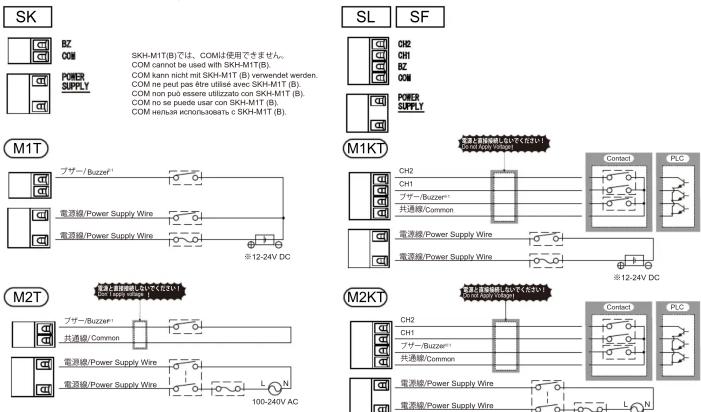

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizado con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* CJ 電源線/Power Supply Wire CJ 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* CJ 共通線/Common 電源線/Power Supply Wire CJ 電源線/Power Supply Wire ※12-24V DC M2T ブザー/Buzzer* CJ 共通線/Common 電源線/Power Supply Wire CJ 電源線/Power Supply Wire L N 100-24V AC M2KT ブザー/Buzzer* CJ 共通線/Common 電源線/Power Supply Wire CJ 電源線/Power Supply Wire L N Contact PLC Contact PCD

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der Utl. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

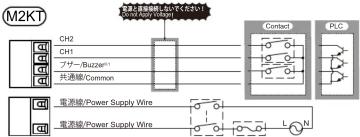

M1J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Grey 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire Contact PLC

M2J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire Contact PLC 100-240V AC

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя

100-240V AC
/ NOTE>
(通線)には、電圧印加しないでください。故障します。
ly Wire only. Failure to comply will result in product damage. des Notrijskei an. Nichthonstypung führt zu Produktionsfes
d'alimentation uniquement. Le non-respect de cette consigne endommangera le produit
cavo di alimentazione. La mancata osservanza comporterà danni al prodotto.
de alimentación. El incumplimiento de las normas resultará en daños al producto.
о на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイクカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルソラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイクカープPulse pattern	減光サイクカープ/Dim. Pulse pattern	半間サイクカープ/Half Pulse pattern	減光半間サイクカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-side emitted)	半面	Hälfte	Motió	Metà	Mitad	поповина
Pulse	ザインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

シンダヴェララシヒS/dgdeflasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

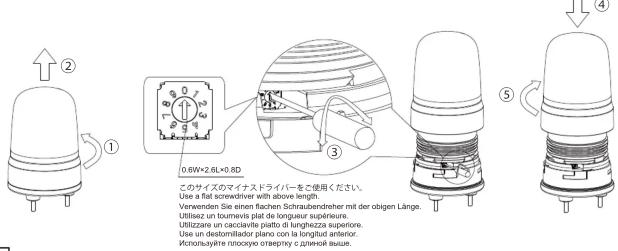

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

② ① 0.6W×2.6L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a flat screwdriver with above length. Verwenden Sie einen flachen Schraubendreher mit der obigen Länge. Utilize un tournevis plat de longueur supérieure. Utilizare un caccolivite piatto di lunghezza superiore. Use un destomilitador plano con la longitud anterior. Использите плоскую оттерку с длиной выше.

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
