SL15M2JNY - Système d'alarme PATLITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tour lumineuse avec alarme sonore
Marque	PATLITE
Modèle	SL15M2JNY
Diamètre	15 mm
Nombre de couches	2
Couleur principale	Jaune
Tension d'alimentation	24 V DC
Consommation électrique	0,12 A
Indice de protection	IP54
Matériau du boîtier	Polycarbonate
Température de fonctionnement	-20 °C à +50 °C
Montage recommandé	Vis M8, couple de serrage 6,3 N·m
Fonction d'alarme visuelle	LED jaune clignotante ou fixe
Fonction d'alarme sonore	Buzzer 85 dB à 1 m
Type de son	Continu ou intermittent (sélectionnable)
Raccordement électrique	Bornes à vis
Poids approximatif	0,5 kg
Hauteur hors tout	300 mm
Entretien	Nettoyage avec chiffon doux et sec
Sécurité	Ne pas dépasser la tension nominale, respecter le schéma de câblage

FOIRE AUX QUESTIONS - SL15M2JNY PATLITE

Comment installer le SL15M2JNY ?

Fixez la tour sur une surface plane à l'aide de vis M8 en respectant le couple de serrage de 6,3 N·m. Assurez-vous que la surface de montage est propre et stable.

Quel type de câblage utiliser ?

Utilisez des câbles de section adaptée (0,5 à 1,5 mm²) et connectez-les aux bornes à vis selon le schéma fourni. Respectez la polarité pour l'alimentation 24 V DC.

Comment régler le type de son (continu ou intermittent) ?

Le mode sonore est sélectionnable via un commutateur interne ou le câblage selon le modèle. Consultez la notice pour les détails de configuration.

Que faire si l'alarme ne fonctionne pas ?

Vérifiez l'alimentation (24 V DC), l'état du fusible (le cas échéant), et la connexion des bornes. Assurez-vous que le buzzer n'est pas désactivé par un interrupteur.

Comment nettoyer le dispositif ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs qui pourraient endommager le polycarbonate.

Peut-on changer la couleur des LED ?

Non, les couleurs des LED sont fixes selon le modèle choisi. Le SL15M2JNY est équipé de LED jaunes.

Quelle est la durée de vie des LED ?

Les LED ont une durée de vie typique de 100 000 heures en fonctionnement normal.

Quel est l'indice de protection ?

L'indice de protection est IP54, ce qui signifie qu'il est protégé contre la poussière et les projections d'eau.

Où trouver des pièces de rechange ?

Contactez le service après-vente de PATLITE ou un distributeur agréé. Les pièces détachées (module LED, buzzer, etc.) sont disponibles sur demande.

Comment tester le bon fonctionnement ?

Mettez l'appareil sous tension et appliquez une impulsion de commande. Vérifiez que la LED s'allume et que le buzzer émet le son attendu.

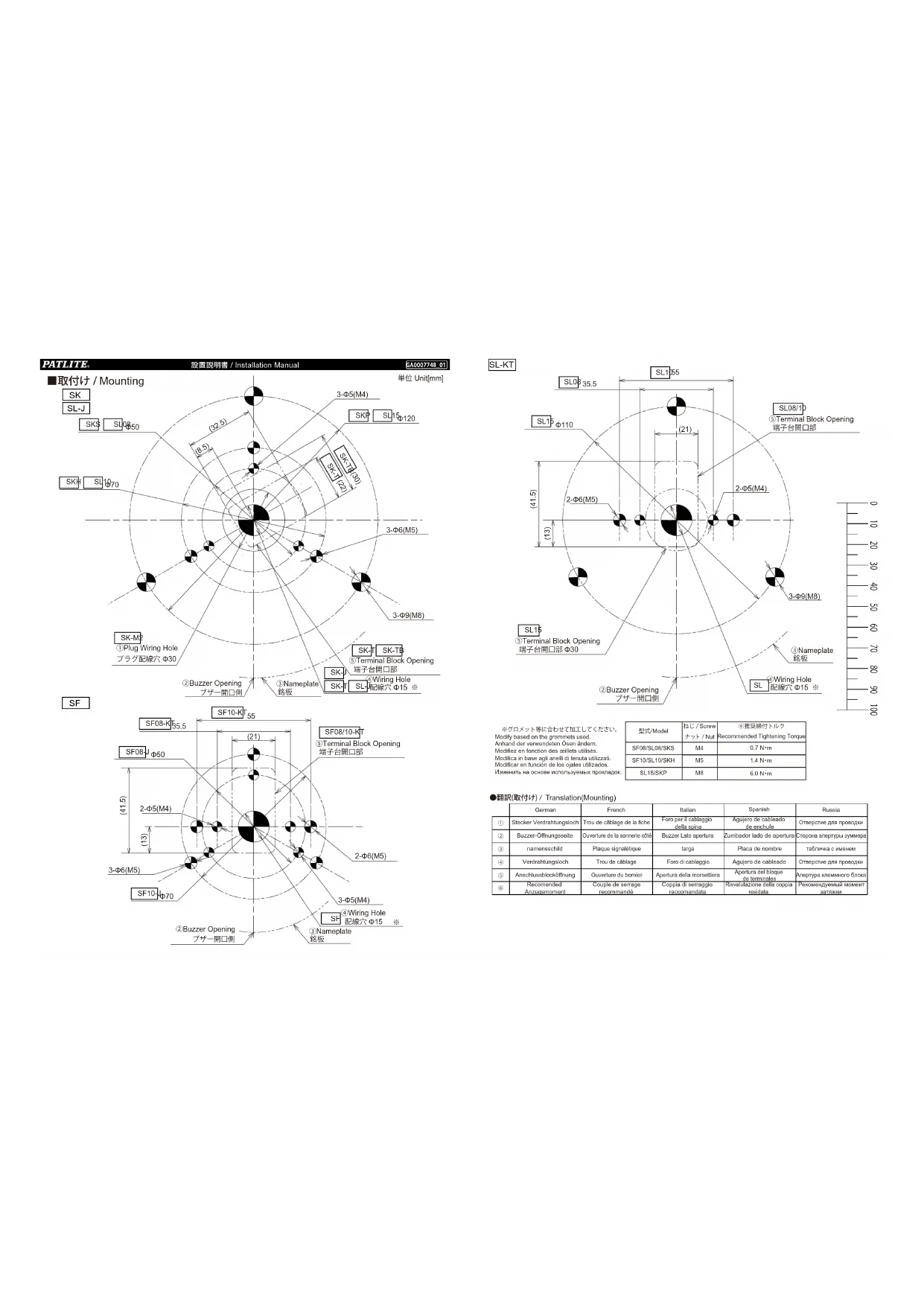

MODE D'EMPLOI SL15M2JNY PATLITE

Modification de la grammaire utilisée. Anhang der verwendenden Osten amem. Modification en fonction des outles usines. Modification les termes et phrases in un langage. Modification en fonction de las quays utilisables. Variance n a cause nonrationalis ronquiss

三式/Model	TOC /Screw TJ-1/Not	電控組件尺寸 Recommended Tightening Torque
SF308SL08/SKS	M4	0.7 N·m
SF10SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.3 N·m

Translation (Montage)

	Damen	French	Italian	Spanish	Russia
①	Stocker Verhultingsschok	Trau de ciblage de la fritta	Forci per il cablaggio della spina	Aguerö de cablaggio de enchafe	Ornopravo ansi rapprocco
②	Buzer-Olfirungssalle	Ouverture de la serra eilecée	Buzer Laco apemera	Zunidador laco de apertura	Croonna anegyra symplex
③	nennensianid	Plaque signatellque	terge	Place de nombre	Taubenia c kienchen
④	Verhultingsschok	Trau de ciblage	Forci di cablaggio	Aguerö o cablaggio	Ornopravo ansi rapprocco
⑤	Anschlussblocköffnung	Ouverture ou bonier	Aperla la delle montelliers	Aperture del bacque de l'embarzis	Anegyra streehno 500
⑥	Raccomandad Anegusamangement	Coupe de serrege recommendé	Coppa di serreggion recommendale	Havlautelle della copra rasaie	Pococka yasuna meccetari attampare
