Marque	PATLITE
Modèle	SL10M1KTBR
Catégorie	Signalisation lumineuse
Type de produit	Lampe de signalisation rotative LED avec buzzer
Dimensions (diamètre)	Environ 35,5 mm (modèle SL10)
Hauteur	Environ 55 mm (estimation)
Poids	Environ 100 g
Alimentation	12-24 V DC (modèle M1KT)
Consommation	Non spécifiée, typiquement < 5 W
Type de lampe	LED
Nombre de canaux	2 canaux (CH1 et CH2)
Buzzer intégré	Oui
Modes de clignotement (SL)	Éteint, Continu, Clignotant (180 flashs/min), Triple flash (120 flashs/min)
Raccordement	Bornier
Fixation	Par vis (2x M4 ou 3x M8 selon modèle)
Indice de protection	Non spécifié, probablement IP54
Température de fonctionnement	-20°C à +50°C (estimation)
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Respecter les consignes de câblage. Débrancher avant entretien.
Pièces détachées	Non disponibles séparément. Contacter le fabricant.
Réparabilité	Non réparable par l'utilisateur. Confier à un professionnel.

FOIRE AUX QUESTIONS - SL10M1KTBR PATLITE

Comment installer le SL10M1KTBR ?

Fixez la lampe à l'aide des vis adaptées (2x M4 pour SL08/10, 3x M8 pour SL15). Le bornier se trouve à l'arrière. Raccordez les fils selon le schéma de la notice : alimentation 12-24V DC (fils gris/jaune) et canaux CH1/CH2 (fils vert/bleu).

Quels sont les modes de clignotement disponibles ?

Le modèle SL propose 4 modes : Éteint (off), Continu, Clignotant (180 flashs/min), Triple flash (120 flashs/min). La sélection dépend de l'état des entrées CH1 et CH2 (cf. tableau de la notice).

Comment câbler le buzzer ?

Le buzzer se connecte sur la borne BZ du bornier. Pour les modèles M1KT, le buzzer est alimenté en 12-24V DC. Respectez la polarité : utilisez le fil commun (COM) et le fil de puissance. Aucun câblage supplémentaire n'est nécessaire si le buzzer n'est pas utilisé.

Quelle tension d'alimentation est requise ?

Le modèle SL10M1KTBR fonctionne en 12-24V DC. Les modèles M2KT nécessitent du 100-240V AC. Vérifiez l'étiquette du produit pour confirmer la version.

Puis-je utiliser ce produit en extérieur ?

L'indice de protection n'est pas spécifié. Pour une utilisation en extérieur, nous recommandons de protéger la lampe des intempéries (ex. boîtier étanche). Consultez la notice pour les conditions environnementales.

Comment changer le mode de clignotement ?

Le mode est sélectionné par l'état des entrées CH1 et CH2. Par exemple : CH1 ON + CH2 OFF donne le mode Continu. Référez-vous au tableau 'Flash Pattern' dans la notice pour toutes les combinaisons.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord l'alimentation : mesurez la tension aux bornes d'entrée. Assurez-vous que les câbles sont bien connectés au bornier. Testez avec une source d'alimentation connue. Si le problème persiste, contactez le support technique.

Le buzzer est-il réglable ?

Non, le buzzer n'est pas réglable en fréquence ou volume. Il s'active lorsque la tension est appliquée sur la borne BZ. Pour désactiver le buzzer, ne connectez pas cette borne.

Ce modèle est-il compatible avec un automate (PLC) ?

Oui, le SL10M1KTBR est conçu pour être piloté par un PLC via les entrées CH1 et CH2. Utilisez des contacts secs ou des transistors NPN (collecteur ouvert) comme indiqué dans le schéma de câblage.

Où trouver la notice complète ?

La notice complète est disponible gratuitement sur notice-facile.com en format PDF. Vous pouvez également demander une traduction en sélectionnant votre langue et votre email sur le site.

MODE D'EMPLOI SL10M1KTBR PATLITE

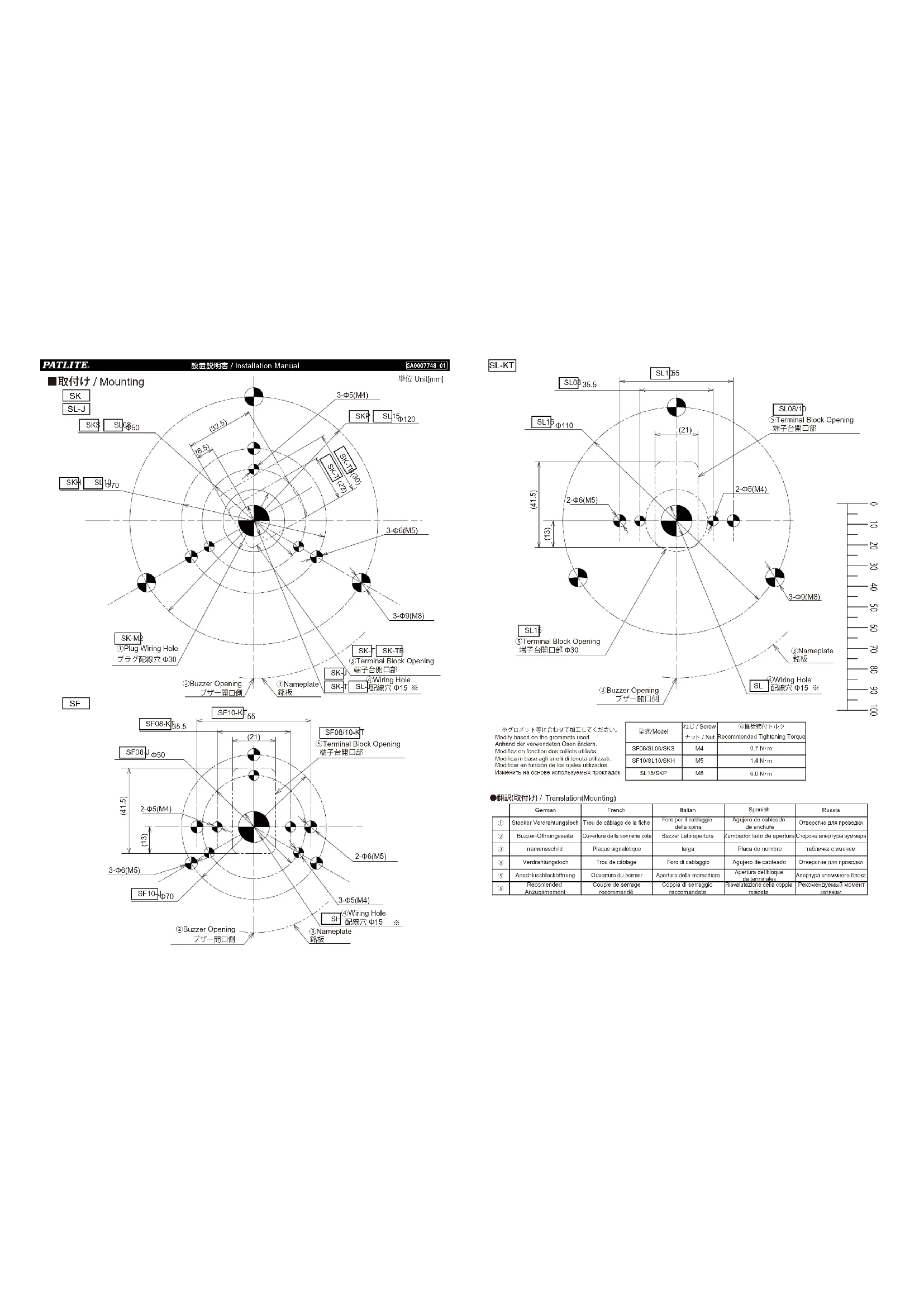

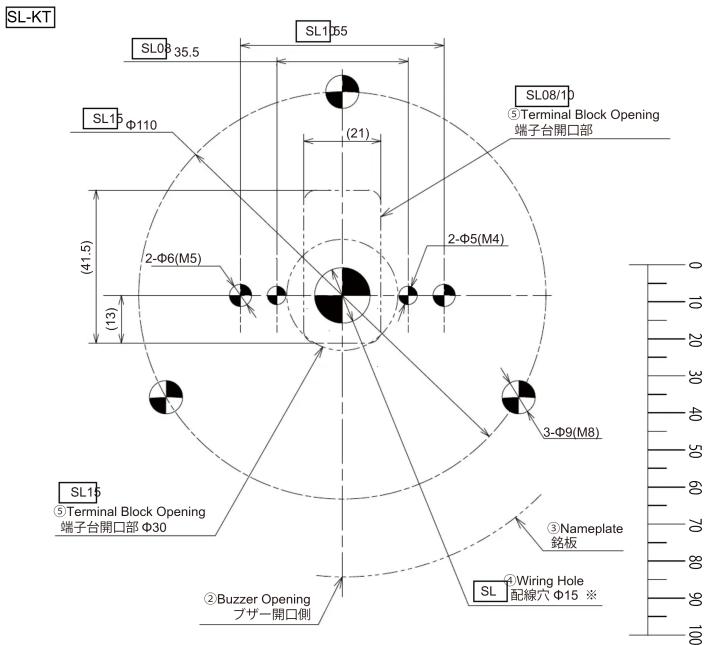

SL-KT SL08 35.5 SL15 55 (21) SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (41.5) 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

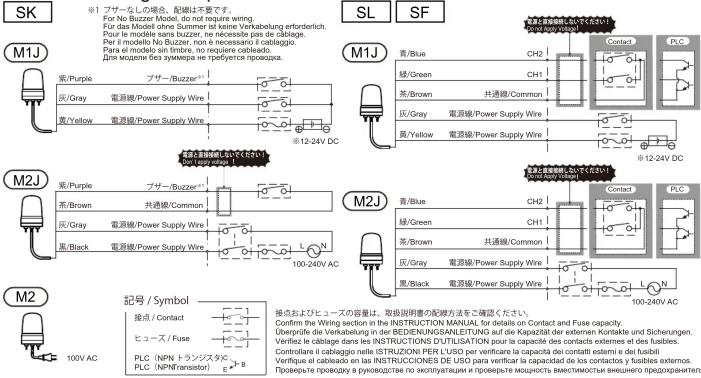

■配線例 / Wiring Example

SK ※1 プラーニーなしの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cabloglo. Para el modelo sin limbre, no requiere cableads. Для Alaska non de 360mmpa se te preferer procega. SL SF M1J 青/Blue CH2 Contact PLC M1J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire ※12-24V DC M2J 青/Blue 緑/Green CH2 Contact PLC M2J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire 100-240V AC M2J 青/Blue 緑/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire N 100-240V AC 記号 / Symbol 接点 / Contact ヒューズ / Fuse PLC (NPN / レラジスタ) PLC (NPN/Transistor) B G B P 100V AC 接点およびヒューズの容量は、取級説明書の配線方法をご確認ください。 Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Übergriffe die Verkabelung in der BEDENUNGSANETLUNG auf die capacité des externes Kontakte und Sicherungen. Verifique le cablagre dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Contratiere il cabaggio nelle ISTRUDIONI PER L'USO per verificare la capacité dei contatti estemi o dei fusibili. Verifique il cabreado en la INSTRUCTIONS DE USO para verificarla de los contactos y fusibles externos. Проверьте проводу в руководстве по исплуатации и проверьте мощность вместимость внешнего предохранителя

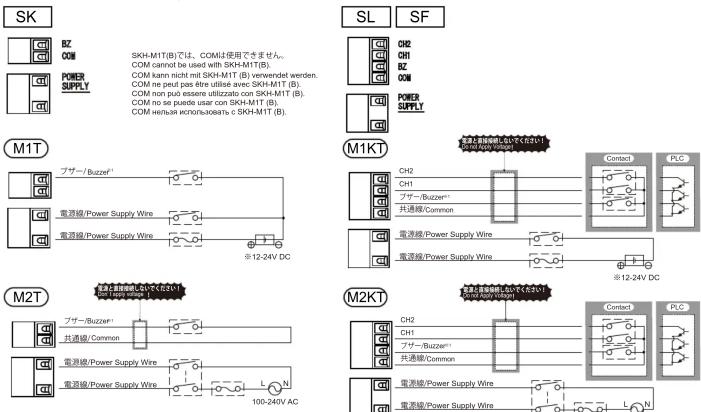

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizado con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire ※12-24V DC M2T ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N 100-24V AC M2KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N 接続器/Power Supply Wire M2KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der Utl. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

M1J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Grey 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire Contact PLC

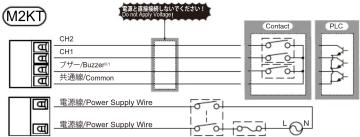

M2J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire Contact PLC 100-240V AC

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя

100-240V AC
/ NOTE>
(通線)には、電圧印加しないでください。故障します。 (i) Wy Wire only. Failure to comply will result in product damage. das Netzkabel an. Nichtbeachtung führt zu Produktschäden. d'alimentation uniquement. Le non-respect de cette consigne endommagera le produit. cavo di alimentazione. La mancata osservanza comporterà danni al prodotto. de alimentación. El incumplimiento de las normas resultará en daños al producto. o na Porod питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイソカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルノフラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイソカープPulse pattern	減光サイソカープ/Dim. Pulse pattern	半間サイソカープ/Half Pulse pattern	減光半間サイソカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-side emitted)	半面	Hälfte	Motió	Metà	Mitad	поповина
Pulse	ザインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

※半面:製品正面が点灯します。 Half : The front half of the beacon in emitted. Hälfte : Die Vorderseite des Produkts leuchtet auf. Moitié : Le devant du produit s'allume. Metà : La parte anteriore del prodotto si illumina. Mitad : La parte frontal del producto se illumina. pоловина : Загорвется передняя часть изделия.

シンダゴルフラシシ / Shigdo@lasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

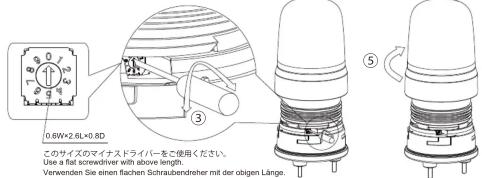

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

0.6W×2.6L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a Bat screwdriver with aboriginal length. Verwenden Sie einen flachen Schraubendreiber mit der obigen Länge. 3 5

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
