VEOXPT44A - Extension audio/video Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit prolongateur 4K HDMI 2.0 HDBaseT avec extraction audio
Marque	Ecler
Modèle	VEOXPT44A
Résolution maximale	4K UHD (3840x2160) à 60 Hz, YUV 4:4:4, HDR10, 3D
Distance de transmission (Full HD)	Jusqu'à 70 m via câble Cat5e/6
Distance de transmission (4K)	Jusqu'à 40 m via câble Cat5e/6
Compatibilité HDCP	HDCP 2.2 / 1.4
Fonctions de contrôle	RS-232 et IR bidirectionnels
Alimentation	CC 24 V, alimentation secteur incluse (1 bloc pour les deux unités), PoH bidirectionnel
Extraction audio	PCM 2.0 stéréo asymétrique sur connecteur Euroblock (émetteur et récepteur)
Sortie de renvoi HDMI	Oui, sur l'émetteur
Connecteurs émetteur	1 entrée HDMI, 1 sortie HDMI, 1 RJ45 HDBaseT, 1 RS-232 Euroblock, 1 entrée IR, 1 sortie IR, 1 audio Euroblock, 1 USB (fw), 1 DC 24V
Connecteurs récepteur	1 sortie HDMI, 1 RJ45 HDBaseT, 1 RS-232 Euroblock, 1 entrée IR, 1 sortie IR, 1 audio Euroblock, 1 USB (fw), 1 DC 24V
Accessoires fournis	2 émetteurs IR, 2 récepteurs IR, 4 connecteurs Euroblock, 1 alimentation CC 24 V
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; débrancher en cas d'orage ; utiliser uniquement avec une prise de courant mise à la terre
Réparabilité	Contacter un technicien qualifié ou le service agréé Ecler
Informations générales	Fabriqué par NEEC AUDIO BARCELONA S.L., Espagne ; www.ecler.com

FOIRE AUX QUESTIONS - VEOXPT44A Ecler

Quelle est la distance maximale de transmission avec ce prolongateur ?

En Full HD (1080p), la distance peut atteindre 70 mètres via un câble Cat5e/6. En 4K UHD, elle est de 40 mètres.

Puis-je alimenter le récepteur directement depuis l'émetteur ?

Oui, le VEOXPT44A supporte le PoH (Power over HDBaseT) bidirectionnel. Un seul bloc d'alimentation suffit pour les deux unités, que ce soit branché sur l'émetteur ou le récepteur.

Quels types de signaux HDMI sont pris en charge ?

Le kit prend en charge les signaux 4K à 60 Hz avec sous-échantillonnage 4:4:4, HDR10, et les contenus 3D. Il est compatible HDCP 2.2 et 1.4.

Comment connecter des appareils de contrôle comme un système RS-232 ?

Utilisez les ports RS-232 sur connecteur Euroblock présents sur l'émetteur et le récepteur. Le signal RS-232 est transmis bidirectionnellement via le câble HDBaseT.

Puis-je utiliser des télécommandes IR avec ce prolongateur ?

Oui, les signaux IR sont transmis bidirectionnellement. Branchez un récepteur IR sur le port IR In et un émetteur IR sur le port IR Out pour contrôler les appareils à distance.

Comment extraire le signal audio ?

L'émetteur et le récepteur disposent chacun d'une sortie audio stéréo asymétrique sur connecteur Euroblock. Elle délivre le signal PCM 2.0 provenant de la source HDMI.

À quoi sert la sortie HDMI de l'émetteur ?

La sortie HDMI de l'émetteur est une sortie de renvoi (loop-out). Elle permet de connecter un écran local pour le monitoring ou de réaliser une connexion en guirlande (daisy chain).

Comment choisir le mode EDID ?

Un sélecteur sur l'émetteur permet de choisir entre trois modes : Auto (4K 60 Hz par défaut), Local (copie EDID de l'écran connecté à l'émetteur) et Remote (copie EDID de l'écran connecté au récepteur).

Quel type de câble réseau est recommandé ?

Utilisez un câble de catégorie Cat5e, Cat6 ou Cat7 avec des connecteurs RJ45 correctement sertis. Pour des performances optimales, privilégiez un câble de qualité.

Que faire si le produit ne fonctionne pas correctement ?

Vérifiez d'abord les connexions et l'alimentation. Assurez-vous que le câble réseau est bien en place. Si le problème persiste, contactez le support technique Ecler via le formulaire en ligne ou votre revendeur.

MODE D'EMPLOI VEOXPT44A Ecler

Kit Prolongateur 4K HDMI 2.0 par HDBaseT 18Gbps avec extraction audio

MODE D'EMPLOI

Sommaire

1. REMARQUE IMPORTANTE.... 3
2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....3
3. NOTE IMPORTANTE....5
4. INTRODUCTION....5 4.1. Caractéristiques principales....5
5. CONTENU DE L'EMBALLAGE 6
6. DESCRIPTION DES FACES....6 6.1. Émetteur : faces avant et arrière 6.2. Récepteur : faces avant et arrière.... 7
7. CONNEXION DES APPAREILS....7
8. SCHÉMA AVEC COTES....9
9. CARACTÉRISTIQUES TECHNIQUES......10

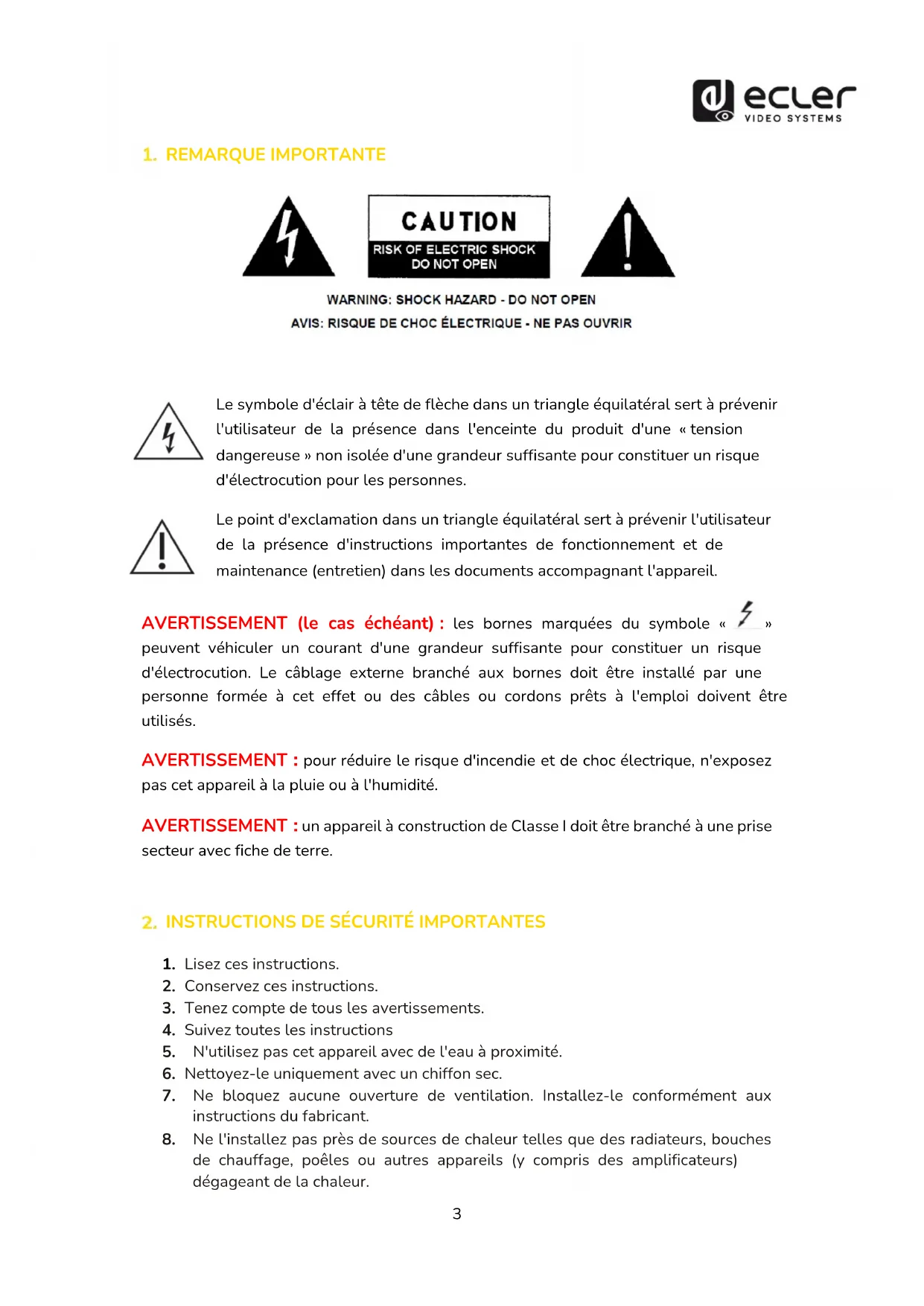

1. Remarque importante

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT (le cas échéant) : les bornes marquées du symbole « 7 » peuvent véhiculer un courant d'une grandeur suffisante pour constituer un risque d'électrocution. Le câblage externe branché aux bornes doit être installé par une personne formée à cet effet ou des câbles ou cordons prêts à l'emploi doivent être utilisés.

AVERTISSEMENT : pour réduire le risque d'incendie et de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT : un appareil à construction de Classe I doit être branché à une prise secteur avec fiche de terre.

2. Instructions de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions
5. N'utilisez pas cet appareil avec de l'eau à proximité.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
13. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
14. Déconnexion du secteur : l'interrupteur POWER coupe les fonctions et les voyants de l'appareil, mais la déconnexion électrique totale s'effectue en débranchant le câble d'alimentation de la prise d'entrée secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. L'appareil est relié à une prise de courant avec mise à la terre au moyen d'un cordon d'alimentation.
16. Les informations de marquage se trouvent sous l'appareil.
17. L'appareil ne doit pas être exposé à des ruissellements d'eau ni à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être placé sur lui.

NOTE : cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe A, dans le cadre de la section 15 de la réglementation de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles quand l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre des ondes radioélectriques qui, si l'équipement n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peuvent créer des interférences nuisibles pour les communications radioélectriques. L'utilisation de cet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.

AVERTISSEMENT : ce produit ne doit en aucun cas être jeté avec les déchets ménagers non triés. Rapportez-le au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S. L. décline toute responsabilité pour les dommages qui pourraient être causés aux personnes, animaux ou objets suite au non-respect des avertissements ci-dessus.

3. Note importante

Merci d'avoir choisi notre modèle Ecler VEO-XPT44A Kit Prolongateur 4K HDMI 2.0 par HDBaseT 18Gbps avec extraction audio !

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant toute connexion afin d'optimiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir un fonctionnement optimal de cet appareil, nous vous recommandons de faire assurer sa maintenance par nos services techniques agréés.

Tous les produits ECLER bénéficient d'une garantie, veuillez-vous référer à www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. Introduction

Le VEO-XPT44A c'est un kit d'extension HDBaseT professionnel qui comprend un émetteur et un récepteur. Il permet d'envoyer un signal vidéo 4K à une distance pouvant atteindre 40 m ou un signal Full HD jusqu'à 70 m au moyen d'un simple câble Cat 5e/6. Il prend en charge les signaux vidéo 4K à 60 Hz avec sous-échantillonnage de la chrominance YUV 4:4:4 et HDR 10. L'émetteur comprend une sortie de renvoi HDMI pour le monitoring ou la connexion en guirlande. Une sortie stéréo asymétrique sur connecteur Euroblock est disponible à la fois sur l'émetteur et sur le récepteur pour une intégration facile. En outre, le VEO-XPT44A comprenant une fonction PoH (alimentation par HDBaseT) bidirectionnelle, l'émetteur peut être alimenté par le récepteur et vice-versa. Avec une taille réduite et l'apport de fonctions RS-232 et IR bidirectionnelles, c'est la solution parfaite pour toutes les applications nécessitant une rallonge pour les signaux AV et de commande.

4.1. Caractéristiques principales

• Kit de prolongateur HDBaseT complet, aucun réglage nécessaire.
• Prise en charge d'une résolution atteignant 4K à 60 Hz, YUV 4:4:4
• Distance de transmission jusqu'à 70 mètres en Full HD et 40 mètres en 4K
• Sortie de renvoi HDMI sur l'émetteur • Passage IR et RS-232 bidirectionnel
• Alimentation PoH bidirectionnelle (récepteur alimenté par l'émetteur ou vice versa)
• Extraction du signal audio PCM 2.0 sur l'émetteur et le récepteur
• Compatible HDCP2.2/1.4
• Prise en charge des contenus HDR10 et 3D
• Protection anti-DES (décharge électrostatique)

5. Contenu de l'emballage

• 1 émetteur • 1 récepteur - 1 alimentation électrique internationale CC 24 V (un bloc d'alimentation pour les deux unités) • 2 émetteurs IR • 2 récepteurs IR - 4 connecteurs Euroblock pour RS-232 et terminaison de câble audio

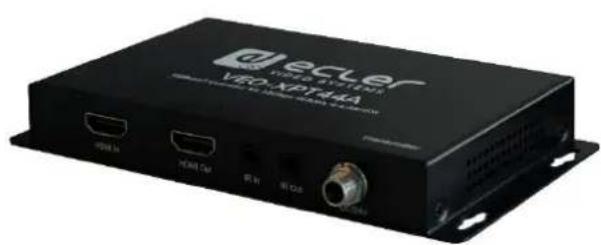

6.1. Émetteur : faces avant et arrière

1 Entrée HDMI 2 Sortie de renvoi HDMI 3 Récepteur IR 4 Émetteur IR 5 Connecteur pour fiche CC 24 V

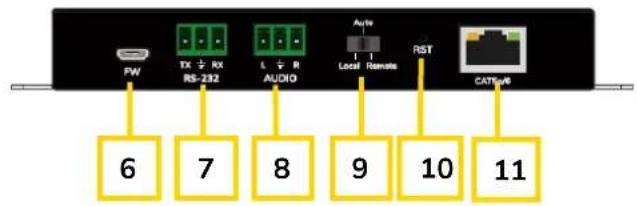

6 Port USB (réservé à la mise à jour du firmware) 7 Port RS-232 8 Port d'extraction audio 9 Sélecteur de mode EDID : ○ Auto : par défaut 4K à 60 Hz ○ Local : copie des données EDID de l'écran connecté à l'émetteur ○ Remote : copie des données EDID de l'écran connecté au récepteur

10 Bouton de réinitialisation

11 Sortie HDBaseT sur Cat5e/6/7

6.2. Récepteur : faces avant et arrière

1 Sortie HDMI 2 Récepteur IR 3 Émetteur IR 4 Connecteur pour fiche CC 24 V

5 Port USB (réservé à la mise à jour du firmware) 6 Port RS-232 7 Port d'extraction audio 8 Bouton de réinitialisation 9 Entrée HDBaseT sur Cat5e/6/7

7. Connexion des appareils

Voir le schéma de connexion des appareils en page suivante.

1. Sources de signal HDMI telles qu'un lecteur Blu-Ray, décodeur TV, etc. : connectez les appareils à l'entrée HDMI de l'émetteur du VEO-XPT44A.
2. Écrans HDMI tels qu'un écran ou projecteur 4K ou Full HD : connectez les appareils à la sortie HDMI de l'émetteur du VEO-XPT44A.

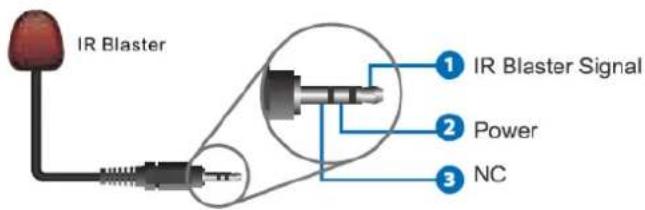

3. Émetteur IR : connectez-le au port IR Out de l'émetteur et/ou du récepteur du VEO-XPT44A
4. Récepteur IR : connectez-le au port IR In de l'émetteur et/ou du récepteur du VEO-XPT44A.

1. Appareils sources et points de terminaison RS-232 (tels que PC, contrôleur série, etc.) : connectez-les aux ports RS-232 sur Euroblock.
2. Amplificateurs ou appareils audio : connectez-les aux ports audio de l'émetteur et/ou du récepteur du VEO-XPT44A.
3. Connexion de l'émetteur et du récepteur : connectez un câble CAT. 5e/6a/7 entre la sortie RJ45 de l'émetteur et l'entrée RJ45 du récepteur.
4. Mise sous tension : connectez l'alimentation électrique CC 24 V à l'émetteur ou au récepteur du VEO-XPT44A. Veuillez noter qu'il suffit de brancher l'un des deux au secteur pour que les deux fonctionnent.

Note : veuillez brancher/débrancher délicatement les câbles HDMI

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S. L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour les questions techniques, veuillez contacter votre fournisseur, votre distributeur ou remplir le formulaire de contact sur notre site web, dans la rubrique Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
