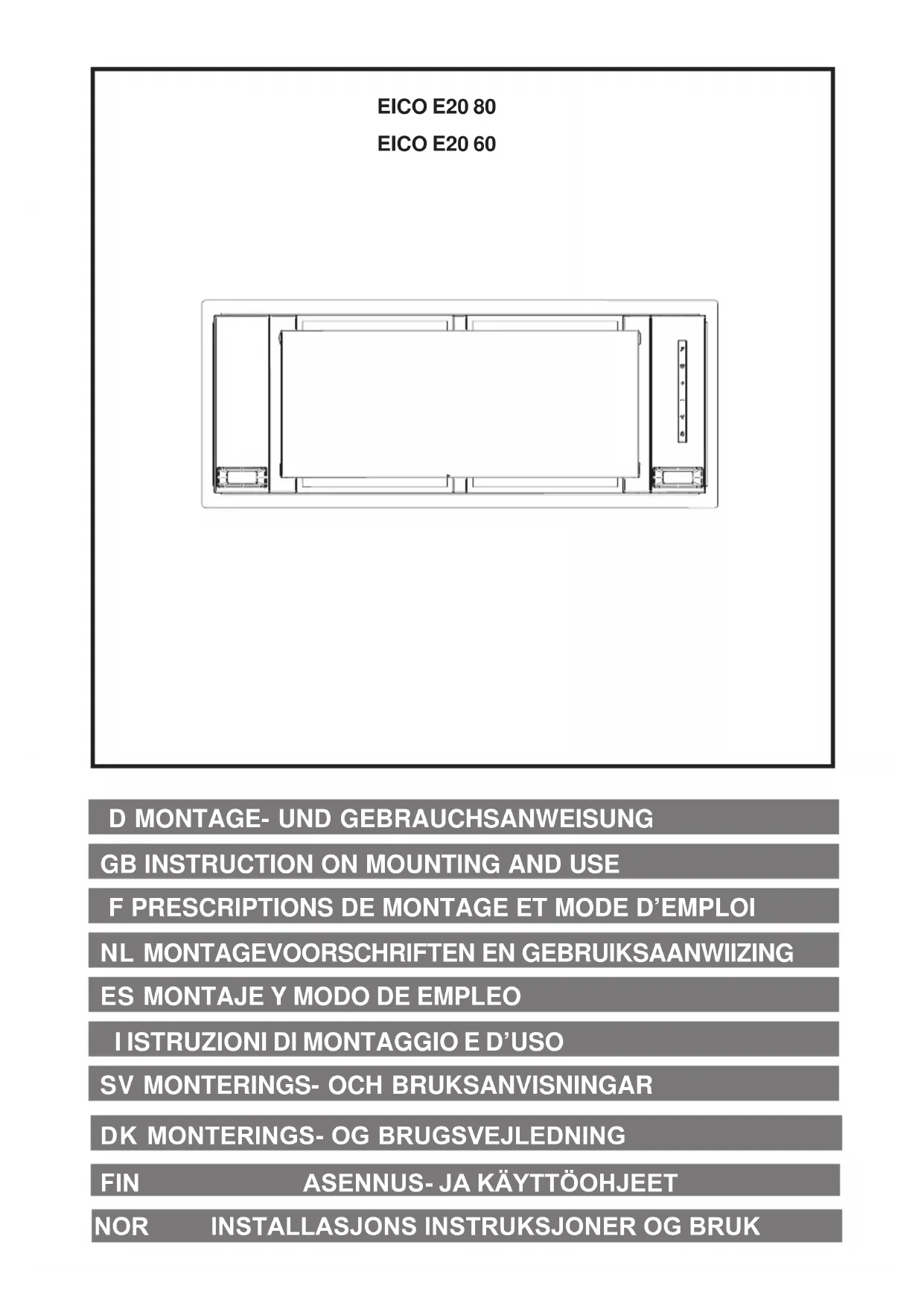

E20 60 X - Hotte EICO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Eico
Modèle	E20 60 X
Largeur	60 cm
Hauteur	Environ 30 cm (estimation)
Profondeur	Environ 50 cm (estimation)
Poids net	Environ 12 kg (estimation)
Alimentation électrique	230 V ~ 50 Hz
Puissance moteur	Non spécifiée (estimation 200 W)
Nombre de vitesses	4
Éclairage	LED (non remplaçable par l'utilisateur)
Type de commande	Électronique à touches sensitives
Télécommande	Incluse (synchronisation possible)
Minuterie	Oui (5, 10, 20 minutes)
Filtre anti-graisse	Métallique, lavable (mensuel)
Filtre à charbon	Optionnel, remplacement tous les 6 mois
Capteur automatique	Oui (réglage automatique de la vitesse)
Longueur câble d'alimentation	1250 mm
Protection différentielle requise	30 mA
Entretien	Nettoyer l'extérieur avec alcool dénaturé ou détergent neutre
Sécurité	Débrancher avant entretien, ne pas flamber sous la hotte
Utilisation	Intérieur uniquement, respect des normes locales d'évacuation

FOIRE AUX QUESTIONS - E20 60 X EICO

Comment installer la hotte Eico E20 60 X ?

L'installation et le branchement électrique doivent être réalisés par un technicien spécialisé. Assurez-vous qu'une prise accessible avec interrupteur différentiel 30 mA est disponible. La tension doit correspondre à celle indiquée sur l'étiquette.

Quels sont les modes de fonctionnement de la hotte ?

La hotte dispose de 4 vitesses d'aspiration, d'une minuterie (5,10,20 min), d'un capteur automatique et d'une fonction d'arrêt différé. Les commandes sont tactiles avec rétroéclairage.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques anti-graisse doivent être nettoyés une fois par mois avec un détergent non agressif, à la main ou au lave-vaisselle à basse température en cycle court. La décoloration éventuelle n'affecte pas l'efficacité.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon (si présent en version recyclage) est non lavable et doit être remplacé tous les 6 mois en usage normal. Il retient les odeurs de cuisson.

Comment réinitialiser l'alarme des filtres ?

Après 40h de fonctionnement, le symbole F clignote pour le nettoyage du filtre métallique ; après 120h, il s'allume fixe pour le remplacement du filtre à charbon. Appuyez sur la touche F pour réinitialiser.

Comment fonctionne le capteur automatique ?

En touchant simultanément les touches B et D, le mode capteur s'active. La vitesse s'ajuste automatiquement. Pour revenir en manuel, appuyez sur B ou D.

Comment synchroniser la télécommande avec la hotte ?

Débranchez l'alimentation, attendez 5s, rebranchez. Dans les 5s, appuyez sur la touche lumière et relâchez après allumage. Puis appuyez 5s sur la touche moteur. Attendez 10s avant utilisation.

Que faire si l'éclairage LED ne fonctionne plus ?

Les LED sont non remplaçables par l'utilisateur. Contactez le service d'assistance technique pour le remplacement complet du groupe d'éclairage.

Peut-on utiliser la hotte sans filtre à charbon ?

Oui, si la hotte est installée en version évacuation (rejet extérieur). Le filtre à charbon n'est nécessaire qu'en version recyclage.

Quelles sont les précautions de sécurité importantes ?

Ne jamais flamber sous la hotte, surveiller les fritures, assurer une aération adéquate en cas d'utilisation simultanée d'appareils à combustion. Débrancher avant tout nettoyage. Les enfants ne doivent pas jouer avec l'appareil.

MODE D'EMPLOI E20 60 X EICO

En cas de cuisson intensive ou d'une concentration élevée des vapeurs, nous vous conseillons d'ouvrir les panneaux pour obtenir une aspiration maximale.

Veuillez consulter les schémas des premières pages avec les références alphabétiques et numériques indiquées dans les instructions.

Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel. L'installation et le branchement électrique doivent être réalisés par un technicien spécialisé.

Branchement électrique

Assurez-vous qu'un point d'accès au réseau d'alimentation électrique est présent à proximité de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30 mA.

La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un câble électrique d'une longueur de 1250 mm avec ou sans fiche : si la fiche est présente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absente (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.

Fonctionnement:

A C B D E F

Avec l'appareil éteint, la pression de l'une des touches active la commande en mode veille qui, par rétro-éclairage des symboles en blanc, permet à l'utilisateur de voir et de sélectionner la fonction souhaitée.

Une nouvelle pression de l'une des touches active la fonction correspondante en éclairant son symbole. Après avoir éteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'éteint automatiquement.

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou éteint les lumières de la hotte.

C: Touche moteur ON/OFF (4 vitesses) : le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D“ et „B“ permet de modifier la vitesse (puissance) d'aspiration.

B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.

D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.

F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse () et de remplacement du filtre à charbon (2) est réinitialisée.

(1) Après 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessité de nettoyer les filtres anti-graisse (2) Après 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplacer les filtres à charbon actif.

Fonction capteur : en effleurant en même temps les touches „B“ et „D“ le capteur s'active. Dans ce mode, la vitesse d'aspiration se règle automatiquement en faisant clignoter par intermittence la touche B e D. Pour repasser en fonctionnement manuel, presser la touche „B“ ou „D“.

5 1 4 2 3

1: + motor 2: On/Off motor 3: - motor 4: On/Off light 5: Led

Au cas où il faudrait changer la télécommande, le système électronique doit être reréglé sur la fréquence de la nouvelle télécommande en suivant la procédure ci-après :

1. Débrancher l'alimentation de la hotte
2. Attendre 5 secondes, rebrancher l'alimentation à la hotte
3. Dans les 5 secondes qui suivent, appuyer sur la touche portant le symbole de la lumière et relâcher la touche après que les lumières sont allumées.
4. Appuyer sur la touche portant le symbole du moteur pendant 5 secondes et relâcher

À présent, il faut attendre environ 10 secondes avant de pouvoir utiliser la hotte normalement. Chaque fois que l'alimentation est débranchée, il est nécessaire d'attendre 10 secondes avant de réutiliser la hotte.

Entretien

Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Nettoyage

La hotte doit être nettoyée fréquemment tant à l'intérieur (à l'exception de la zone derrière le filtre à graisse) qu'à l'extérieur. Pour le nettoyage, utilisez un chiffon imbibé d'alcool dénaturé ou des détergents liquides neutres. Évitez d'utiliser des produits à base d'abrasifs.

Attention:

Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.

Filtre antigraisse:

doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon (seulement pour les versions filtrantes)

Le filtre à charbons actifs F n'est ni lavable ni recyclable.

En cas d'usage normal, il doit être remplacé tous les 6 mois.

Il retient les mauvaises odeurs issues de la cuisson.

Changement de l'ampoule

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

LAMPES À LED

En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.

Attention

N'utilisez jamais la hotte si la grille n'est pas correctement montée !

ATTENTION :

Les parties accessibles peuvent atteindre de hautes températures lors de l'utilisation de la table de cuisson.

L'air ne doit pas être évacué dans un conduit d'évacuation de fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Une aération appropriée de la pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à d'autres appareils utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des aliments sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures doivent être effectuées sous contrôle afin d'éviter que l'huile surchauffée s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.

Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les éventuelles conséquences négatives sur l'environnement et la santé.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les hormes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

L'appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas d'expérience ou de connaissances suffisantes, sauf si elles ont bénéficié, grâce à l'intervention d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions concernant l'utilisation de l'appareil:

il faut veiller à ce que les enfants ne jouent pas avec l'appareil. Si le câble d'alimentation est endommagé, il devra être remplacé par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque éventuel.
