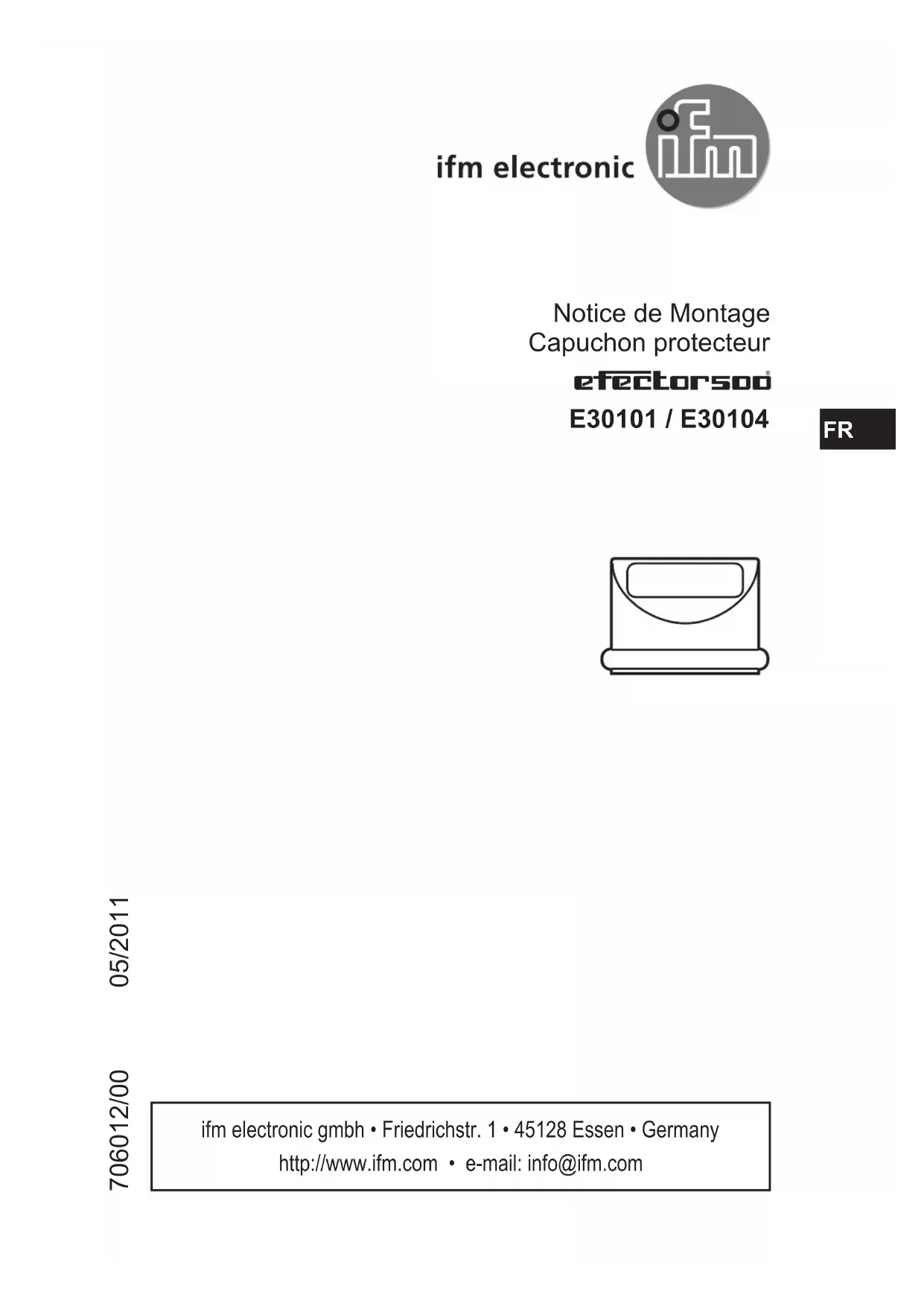

E30104 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	E30104
Type de produit	Capteur industriel avec capuchon protecteur
Catégorie	Accessoire industriel
Fonctions principales	Mesure et détection en environnement industriel
Composants fournis	Capuchon protecteur, joint torique, ruban de ventilation
Montage	Glisser le capuchon sur la tête du capteur après lubrification du joint torique
Programmation	Effectuée avant le montage du capuchon protecteur
Étanchéité	Assurée par le joint torique et le ruban de ventilation retiré après montage
Entretien	Nettoyer la tête du capteur et l'intérieur du capuchon, graisser le joint torique avec pâte lubrifiante adaptée
Précautions	Ne pas glisser le capuchon sur l'étiquette du capteur pour garantir l'étanchéité
Démontage	Tourner légèrement le capuchon et l'enlever
Remontage	Insérer un ruban de ventilation entre le joint torique et la paroi du capuchon
Ruban de ventilation	Ruban original ou plastique stable d'épaisseur max 0,4 mm
Pièces détachées	Joint torique, capuchon protecteur, ruban de ventilation
Réparabilité	Remplacement possible des pièces d'usure (joint, ruban)
Notice disponible	Oui, en français au format PDF
Pages de la notice	2 pages
Note utilisateur	6.5/10

FOIRE AUX QUESTIONS - E30104 IFM

Comment monter le capuchon protecteur sur le capteur IFM E30104 ?

Assurez-vous que l'intérieur du capuchon et la tête du capteur sont propres. Graissez légèrement le joint torique avec une pâte lubrifiante adaptée. Faites glisser le capuchon sur la tête du capteur en tournant le capteur pour que l'afficheur reste visible. Important : Ne glissez pas le capuchon sur l'étiquette du capteur.

Que faire si l'étiquette du capteur est mal positionnée après montage ?

Si l'étiquette a été déplacée, repositionnez-la soigneusement. L'étiquette ne doit pas se trouver sous le capuchon car cela affecte l'étanchéité. Vous pouvez démonter le capuchon, repositionner l'étiquette et remonter.

Quelle pâte lubrifiante utiliser pour le joint torique ?

Utilisez une pâte lubrifiante appropriée et homologuée pour l'application, compatible avec le matériau du joint torique. Évitez les graisses qui pourraient endommager le joint ou le capteur.

Comment enlever le capuchon protecteur ?

Pour démonter le capuchon, tournez-le légèrement puis enlevez-le. Avant un nouveau montage, insérez le ruban de ventilation entre le joint torique et la paroi du capuchon.

Quelle est l'épaisseur maximale du ruban de ventilation ?

Le ruban de ventilation doit avoir une épaisseur maximale de 0,4 mm. Utilisez le ruban original fourni ou un ruban stable en plastique de cette épaisseur.

Pourquoi faut-il retirer le ruban de ventilation après montage ?

Le ruban de ventilation est utilisé uniquement lors du montage pour faciliter la mise en place du capuchon. Il doit être enlevé après montage pour assurer l'étanchéité du joint torique.

La programmation du capteur est-elle possible après montage du capuchon ?

Non, la programmation doit être effectuée avant le montage du capuchon protecteur. Après montage, les boutons de programmation ne sont plus accessibles.

Que faire si le joint torique est endommagé ?

Si le joint torique est usé ou endommagé, il doit être remplacé. Utilisez un joint torique compatible avec le capuchon et le capteur. Assurez-vous qu'il soit propre et correctement lubrifié avant le montage.

Le capuchon protecteur est-il interchangeable ?

Oui, le capuchon protecteur est une pièce détachée. Vous pouvez le remplacer s'il est endommagé. Assurez-vous d'utiliser un capuchon adapté au modèle E30104 et de respecter les instructions de montage.

Où télécharger la notice du IFM E30104 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit. Si la notice n'est pas dans votre langue, vous pouvez demander une traduction en indiquant votre email et la langue souhaitée.

MODE D'EMPLOI E30104 IFM

A : étiquette; B : ruban de ventilation; C : joint torique; D : capuchon protecteur

Programmez le capteur avant le montage du capuchon protecteur. Après le montage, les boutons de programmation ne sont plus accessibles.

Montage

▶ Assurez que l'intérieur du capuchon protecteur et la tête du capteur soient propres. Graissez légèrement le joint torique avec pâte lubrifiante. La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec le joint torique. Faites glisser le capuchon protecteur sur la tête du capteur. Tournez le capteur ainsi que l'afficheur reste visible. Attention : Le capuchon protecteur ne doit pas être glissé sur l'étiquette du capteur. Ceci affecte l'effet d'étanchéité. Repositionnez l'étiquette, si nécessaire.

Enlevez le ruban de ventilation pour assurer l'étanchéité.

Démontage / remontage

▶ Tournez le capuchon légèrement et enlevez-le.

Avant un nouveau montage, insérez le ruban de ventilation (entre le joint torique et la paroi du capuchon protecteur). Utilisez le ruban original ou un ruban stable en plastique avec une épaisseur de 0,4 mm au maximum.
