31A BSPT - Outil à main RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fileteuse manuelle pour tuyaux et conduits
Marque	RIDGID
Modèle	31A BSPT
Utilisation	Filetage de tuyaux à l'aide d'une clé à cliquet manuelle et de têtes de filière adaptées
Matériau principal	Acier trempé et alliage d'aluminium
Poids estimé	Environ 4,5 kg
Dimensions approximatives	40 x 15 x 10 cm
Fonctions principales	Filetage, alésage des bavures, coupe nette du tuyau
Alimentation	Aucune (outil manuel)
Type de filetage	BSPT (British Standard Pipe Taper) et autres selon la tête de filière
Capacité de filetage	Pour tuyaux de 1/8" à 2" (selon la tête utilisée)
Entretien et nettoyage	Nettoyer après chaque utilisation, éliminer les traces d'huile, ranger dans un endroit sec et propre
Sécurité	Ne jamais ajouter de rallonge au manche, utiliser un harnais sur échafaudage, maintenir une bonne assise
Pièces détachées et réparabilité	Filières de rechange RIDGID disponibles, tête de filière interchangeable, mécanisme à cliquet remplaçable
Garantie	Voir conditions RIDGID
Service client	[e-mail] ou 1-800-519-3456

FOIRE AUX QUESTIONS - 31A BSPT RIDGID

Quel type de tuyau puis-je fileter avec la fileteuse RIDGID 31A BSPT ?

Cette fileteuse est conçue pour le filetage de tuyaux et conduits en acier, à l'aide de têtes de filière adaptées au diamètre et au pas de filetage souhaité. Elle est compatible avec les filetages BSPT.

Comment démarrer le filetage correctement ?

Commencez par couper le tuyau d'équerre à l'aide d'un coupe-tubes, puis alésez l'extrémité pour éliminer les bavures. Enfilez le guide-tube de la fileteuse sur le tuyau, appuyez légèrement sur la tête de filière et rabattez le manche pour entamer le filetage. Assurez-vous que le mécanisme à cliquet est bien engagé.

Quelle huile dois-je utiliser pour le filetage ?

Utilisez exclusivement l'huile de coupe RIDGID Thread Cutting Oil. Les huiles ordinaires ou de mauvaise qualité produisent des filetages défectueux, usent prématurément les filières et augmentent l'effort nécessaire.

Comment inverser le sens de rotation après le filetage ?

Une fois le filetage terminé, inversez le mécanisme à cliquet et faites tourner la tête de filière en direction opposée pour dégager la fileteuse du tuyau. Veillez à ne pas endommager l'entame du filetage.

Quelles sont les consignes de sécurité importantes ?

Ne jamais enfiler de tube ou rallonge sur le manche pour augmenter le couple. Si vous travaillez sur un échafaudage, attachez-vous correctement pour éviter les chutes. Maintenez une bonne assise et équilibre. Éliminez toute trace d'huile ou graisse du manche pour un meilleur contrôle.

Comment entretenir la fileteuse ?

Nettoyez systématiquement la fileteuse après chaque chantier, éliminez les éclaboussures d'huile au sol. Rangez-la dans un endroit propre, sec et hors danger. Inspectez régulièrement les filières et remplacez-les si elles sont usées.

Puis-je utiliser des filières d'autres marques ?

Pour obtenir des filetages de qualité optimale et éviter d'endommager l'outil, utilisez uniquement les filières de rechange RIDGID.

Comment savoir quand le filetage est terminé ?

Arrêtez le filetage dès que l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. Cette longueur correspond au raccord applicable. Aller au-delà produirait un filetage droit ou sans fin.

Que faire si le mécanisme à cliquet ne s'engage pas ?

Le système peut ne pas s'engager s'il est poussé contre la tête de filière. Assurez-vous que la tête est correctement positionnée et que le cliquet est en bonne position. Portez une attention particulière lors du filetage de tuyaux verticaux.

Où puis-je obtenir des pièces de rechange ou de l'assistance ?

Contactez les services techniques RIDGID par téléphone au 1-800-519-3456 ou par courriel à [e-mail]. Consultez également le site RIDGID pour trouver un distributeur agréé.

MODE D'EMPLOI 31A BSPT RIDGID

Les fileteuses RIDGID 00-R, 12-R et 11-R sont prévues pour le filetage des tuyaux et conduits à l'aide d'une clé à cliquet manuelle et de têtes de filière adaptées à chaque diamètre de tuyau.

Mise en garde ! Familiarisez-vous avec l'ensemble des instructions avant d'utiliser cet outil. Le non-respect des consignes suivantes pourrait entraîner des dégâts matériels et/ou de graves blessures.

1. Examinez la fileteuse avant de vous en servir. Remplacez toute filière ou autre élément endommagé ou usé. Pour vous assurer d'obtenir un filetage de première qualité, n'utilisez que les filières de rechange RIDGID.

▲MISE EN GARDE L'utilisation de filières usées risque de produire des filetages de mauvaise qualité et de forcer la fileteuse.

1. Immobilisez le tuyau à l'aide d'un étau à tubes. Lors du filetage d'un tuyau en place, assurez-vous qu'il est correctement immobilisé et ne risque pas de bouger. Servez-vous d'un coupe-tubes pour assurer une coupe propre et d'équerre de l'extrémité du tuyau (Figure 1).

▲ MISE EN GARDE Lorsque l'utilisateur travaille sur un échafaudage ou sur la plate-forme d'un élévateur, il doit s'attacher de manière appropriée afin d'éviter tous risques de chute.

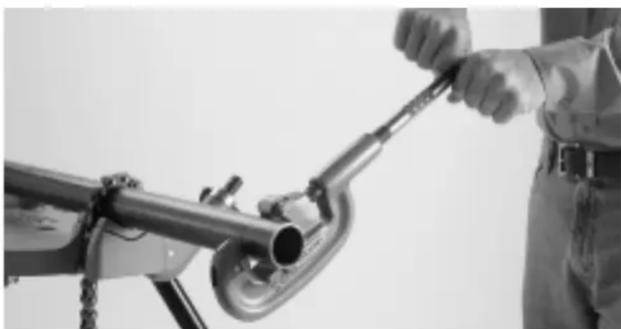

Figure 1 – Coupe de l'extrémité du tuyau

1. Alésez l'extrémité du tuyau afin d'en éliminer toutes bavures laissées lors de sa coupe (Figure 2).

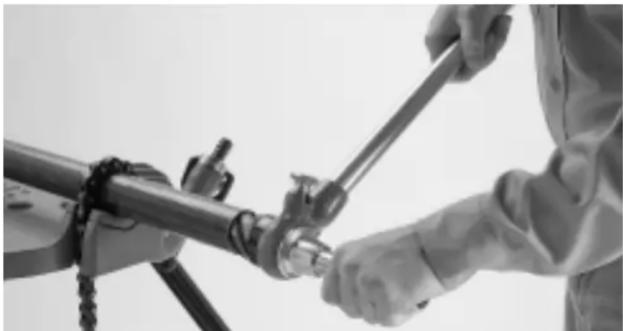

Figure 2 – Alésage de l'extrémité du tuyau

1. Sélectionnez la tête de filière qui correspond au diamètre du tuyau et au pas de filetage voulu. Introduisez la filière dans la fileteuse. Enfilez le guidetube qui se trouve à l'arrière de la fileteuse sur le tuyau, puis appuyez légèrement sur la tête de filière tout en rabattant le manche de la fileteuse pour entamer le filetage (Figure 3).

⚠ MISE EN GARDE Éliminez toutes traces d'huile ou de graisse du manche afin de pouvoir mieux contrôler l'outil.

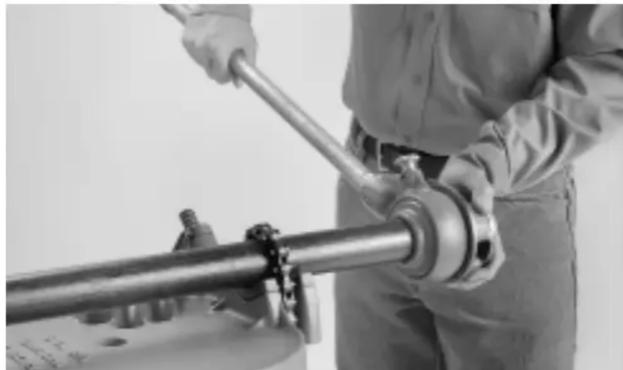

Figure 3 – Montage de la fileteuse sur le tuyau

1. Assurez-vous de l'engagement complet du mécanisme à cliquet avant d'appuyer sur le manche.

⚠ MISE EN GARDE Le système d'entraînement risque de ne pas s'engager s'il est poussé contre la tête de filière. Il convient de faire particulièrement attention à ceci lors du filetage des tuyaux verticaux.

1. Lors du filetage manuel, le poids de votre corps doit se trouver à l'aplomb du manche pour profiter au maximum de l'effet de levier. Il est préférable d'utiliser votre poids que de travailler uniquement avec vos bras. Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre afin de mieux contrôler l'outil.

⚠ MISE EN GARDE Ne jamais enfiler de tube ou autre rallonge sur le manche pour augmenter le couple. Cela pourrait provoquer de graves blessures corporelles.

1. Lors du filetage, appliquez une quantité généreuse d'huile de coupe RIDGID Thread Cutting Oil (Figure 4). L'utilisation d'une huile ordinaire ou d'une huile de coupe de mauvaise qualité risque non seulement de produire des filetages de mauvaise qualité et des fuites, mais aussi d'user les filières prématurément et de demander des efforts supplémentaires.
2. Arrêtez le filetage dès que l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. C'est alors que la longueur de filetage correspond à celle du raccord applicable. Aller au-delà produirait un filetage droit ou filetage sans fin.

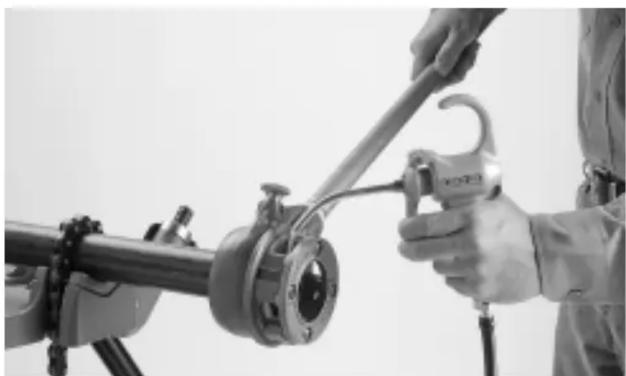

Figure 4 – Application de l'huile de coupe

1. Une fois le filetage terminé, ramenez la fileteuse en inversant le mécanisme à cliquet et en faisant tourner la tête de filière en direction opposée. Lorsque la filière arrive à l'extrémité du tuyau, faites attention que la fileteuse n'endommage pas l'entame du filetage lorsque la tête de filière est dégagée.

NOTA ! Éliminez toutes traces ou éclaboussures d'huile au sol. Nettoyez systématiquement la fileteuse en fin de chantier et rangez-la dans un endroit propre, sec et hors danger.

Veuillez adresser toutes questions éventuelles concernant l'utilisation de cette fileteuse ou de tout autre produit RIDGID aux services techniques RIDGID en composant le 1-800-519-3456, voire par courriel adressé à :

TechServices@rigid. com
