11R - Outil à main RIDGID - Notice d'utilisation et mode d'emploi gratuit

Marque	RIDGID
Modèle	11R
Type de produit	Fileteuse manuelle pour tuyaux
Catégorie	Outil à main
Utilisation	Filetage de tuyaux et conduits avec clé à cliquet
Dimensions (L x l x h)	Environ 40 x 10 x 10 cm
Poids	Environ 1,5 kg
Matériau	Acier trempé
Alimentation	Manuelle (aucune source d'énergie)
Fonctions principales	Filetage manuel, alésage de l'extrémité du tuyau, montage de têtes de filière
Plage de filetage	Adaptée aux tuyaux de diamètres standards (1/8" à 2")
Têtes de filière compatibles	RIDGID diamètres et pas correspondants
Lubrification requise	Huile de coupe RIDGID recommandée
Équipement inclus	Fileteuse, guide-tube (non détaillé)
Sécurité	Ne pas rallonger le manche, maintenir équilibre, immobiliser la pièce
Entretien et nettoyage	Nettoyer après usage, ranger au sec
Pièces détachées et réparabilité	Filières de rechange RIDGID, service technique disponible
Informations générales	Fabriqué par RIDGID, assistance au 1-800-519-3456 (USA)

FOIRE AUX QUESTIONS - 11R RIDGID

Comment couper un tuyau avant le filetage ?

Utilisez un coupe-tubes pour obtenir une coupe propre et d'équerre. Éliminez toutes bavures avec un alésoir.

Quelle huile utiliser pour le filetage ?

Utilisez de l'huile de coupe RIDGID spécifiquement conçue. Une huile ordinaire peut endommager les filières.

Comment immobiliser le tuyau pendant le filetage ?

Fixez le tuyau dans un étau à tubes ou assurez-vous qu'il est bien immobilisé s'il est en place.

Puis-je rallonger le manche pour plus de couple ?

Non, ne jamais enfiler un tube ou rallonge sur le manche. Cela pourrait provoquer des blessures graves.

Comment savoir quand le filetage est terminé ?

Arrêtez dès que l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. Au-delà, le filetage serait trop long.

Que faire si le mécanisme à cliquet ne s'engage pas ?

Assurez-vous de ne pas pousser contre la tête de filière. Le système peut ne pas s'engager dans cette position. Rabattez le manche correctement.

Comment entretenir la fileteuse après usage ?

Nettoyez toute trace d'huile et rangez-la dans un endroit propre et sec.

Où trouver des filières de rechange ?

Utilisez uniquement des filières RIDGID d'origine. Contactez le service technique ou consultez le site RIDGID.

Quelles sont les précautions de sécurité essentielles ?

Portez des gants, immobilisez la pièce, ne forcez pas, et maintenez un bon équilibre pour éviter les chutes.

Comment contacter l'assistance technique RIDGID ?

Appelez le 1-800-519-3456 ou envoyez un courriel à [e-mail].

MODE D'EMPLOI 11R RIDGID

Les fileteuses RIDGID 00-R, 12-R et 11-R sont prévues pour le filetage des tuyaux et conduits à l'aide d'une clé à cliquet manuelle et de têtes de filière adaptées à chaque diamètre de tuyau.

Mise en garde ! Familiarisez-vous avec l'ensemble des instructions avant d'utiliser cet outil. Le non-respect des consignes suivantes pourrait entraîner des dégâts matériels et/ou de graves blessures.

1. Examinez la fileteuse avant de vous en servir. Remplacez toute filière ou autre élément endommagé ou usé. Pour vous assurer d'obtenir un filetage de première qualité, n'utilisez que les filières de rechange RIDGID.

MISE EN GARDE L'utilisation de filières usées risque de produire des filetages de mauvaise qualité et de forcer la fileteuse.

1. Immobilisez le tuyau à l'aide d'un étau à tubes. Lors du filetage d'un tuyau en place, assurez-vous qu'il est correctement immobilisé et ne risque pas de bouger. Servez-vous d'un coupe-tubes pour assurer une coupe propre et d'une équerre de l'extrémité du tuyau (Figure 1).

MISE EN GARDE Lorsque l'utilisateur travaille sur un échafaudage ou sur la plate-forme d'un élévateur, il doit s'attacher de manière appropriée afin d'éviter tous risques de chute.

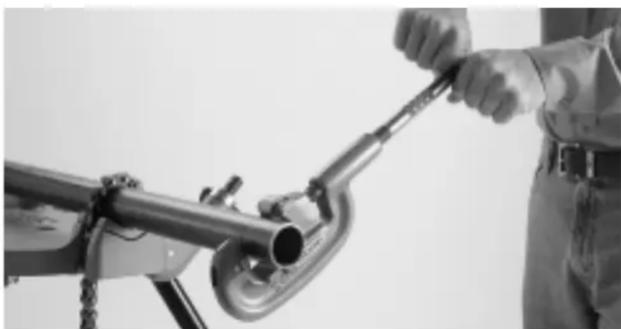

Figure 1 – Coupe de l'extrémité du tuyau

1. Alésez l'extrémité du tuyau afin d'en éliminer toutes bavures laissées lors de sa coupe (Figure 2).

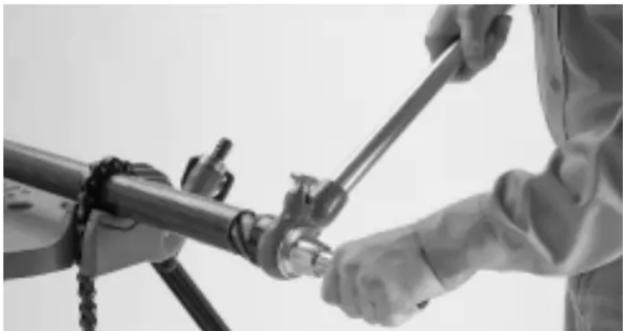

Figure 2 – Alésage de l'extrémité du tuyau

1. Sélectionnez la tête de filière qui correspond au diamètre du tuyau et au pas de filetage voulu. Introduisez la filière dans la fileteuse. Enfilez le guide tube qui se trouve à l'arrière de la fileteuse sur le tuyau, puis appuyez légèrement sur la tête de filière tout en rabattant le manche de la fileteuse pour entamer le filetaging (Figure 3).

⚠ MISE EN GARDE Éliminez toutes traces d'huile ou de graisse du manche afin de pouvoir mieux contrôler l'outil.

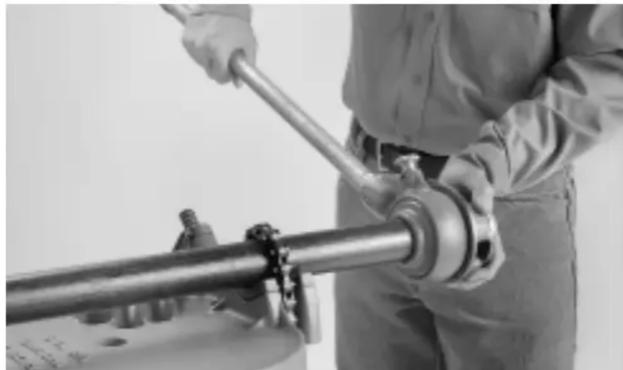

Figure 3 – Montage de la fileteuse sur le tuyau

1. Assurez-vous de l'engagement complet du mécanisme à cliquet avant d'appuyer sur le manche.

⚠ MISE EN GARDE Le système d'entraînement risque de ne pas s'engager s'il est poussé contre la tête de filière. Il convient de faire particulièrement attention à ceci lors du filetage des tuyaux verticaux.

1. Lors du filetage manuel, le poids de votre corps doit se trouver à l'aplomb du manche pour profiter au maximum de l'effet de levier. Il est préférable d'utiliser votre poids que de travailler uniquement avec vos bras. Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre afin de mieux contrôler l'outil.

⚠ MISE EN GARDE Ne jamais enfiler de tube ou autre rallonge sur le manche pour augmenter le couple. Cela pourrait provoquer de graves blessures corporelles.

1. Lors du filetage, appliquez une quantité généreuse d'huile de coupe RIDGID Thread Cutting Oil (Figure 4). L'utilisation d'une huile ordinaire ou d'une huile de coupe de mauvaise qualité risque non seulement de produire des filetages de mauvaise qualité et des fuites, mais aussi d'user les filières prématurément et de demander des efforts supplémentaires.
2. Arrêtez le filetage dès que l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. C'est alors que la longueur de filetage correspond à celle du raccord applicable. Aller au-delà produirait un filetage droit ou filetage sans fin.

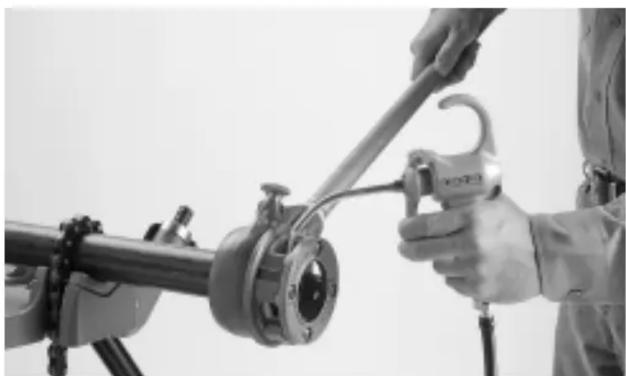

Figure 4 – Application de l'huile de coupe

1. Une fois le filetage terminé, ramenez la fileteuse en inversant le mécanisme à cliquet et en faisant tourner la tête de filière en direction opposée. Lorsque la filière arrive à l'extrémité du tuyau, faites attention que la fileteuse n'endommage pas l'entame du filetage lorsque la tête de filière est dégagée.

NOTA ! Éliminez toutes traces ou éclaboussures d'huile au sol. Nettoyez systématiquement la fileteuse en fin de chantier et rangez-la dans un endroit propre, sec et hors danger.

Veuillez adresser toutes questions éventuelles concernant l'utilisation de cette fileteuse ou de tout autre produit RIDGID aux services techniques RIDGID en composant le 1-800-519-3456, voire par courriel adressé à :

[e-mail]
