31A NPT - Outil à main RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fileteuse manuelle pour tuyaux
Marque	RIDGID
Modèle	31A NPT
Utilisation prévue	Filetage de tuyaux et conduits en acier
Type de filetage	NPT (National Pipe Tapered)
Capacité de filetage	Diamètres courants de 1/8" à 2" (selon tête de filière)
Matériau du corps	Acier haute résistance
Poids approximatif	2,5 kg
Dimensions (L x l x h)	45 x 10 x 10 cm
Mécanisme d'entraînement	Cliquet réversible manuel
Tête de filière interchangeable	Oui, compatible avec les têtes RIDGID
Guide-tube intégré	Oui, pour alignement précis
Lubrification requise	Huile de coupe RIDGID (ou équivalent)
Entretien	Nettoyage après chaque usage, stockage au sec
Consignes de sécurité	Ne pas rallonger le manche, porter des gants, immobiliser le tuyau
Pièces détachées disponibles	Filières de rechange RIDGID, têtes de filière
Réparabilité	Service technique RIDGID (tél. [phone])

FOIRE AUX QUESTIONS - 31A NPT RIDGID

Comment immobiliser le tuyau avant le filetage ?

Utilisez un étau à tubes pour bloquer solidement le tuyau. Pour un tuyau en place, assurez-vous qu'il ne peut pas bouger.

Quelle huile utiliser pour le filetage ?

Appliquez généreusement de l'huile de coupe RIDGID. Les huiles ordinaires ou de mauvaise qualité risquent d'endommager les filières et de produire des filetages défectueux.

Comment savoir si le filetage est assez long ?

Arrêtez le filetage lorsque l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. Cela correspond à la longueur standard du raccord.

Que faire si le mécanisme à cliquet ne s'engage pas ?

Assurez-vous de ne pas pousser le cliquet contre la tête de filière. Reculer légèrement l'outil et réessayer. Cela peut arriver sur des tuyaux verticaux.

Puis-je rallonger le manche pour plus de force ?

Non. Ne jamais enfiler de tube ou rallonge sur le manche. Cela surchargerait l'outil et pourrait provoquer des blessures graves.

Comment nettoyer la fileteuse après usage ?

Éliminez toute trace d'huile au sol, nettoyez la fileteuse et rangez-la dans un endroit propre et sec.

Quelles sont les filières compatibles avec ce modèle ?

Utilisez exclusivement des filières de rechange RIDGID conçues pour les têtes de filière correspondant au diamètre de tuyau.

Dois-je aléser le tuyau avant le filetage ?

Oui, après la coupe, alésez l'extrémité pour éliminer les bavures et permettre un filetage propre.

Comment inverser le sens de rotation après filetage ?

Inversez le mécanisme à cliquet et tournez la tête de filière en sens opposé pour dégager l'outil.

Où trouver des pièces détachées ou de l'aide technique ?

Contactez les services techniques RIDGID au 1-800-519-3456 ou par email à [e-mail].

MODE D'EMPLOI 31A NPT RIDGID

Les fileteuses RIDGID 00-R, 12-R et 11-R sont prévues pour le filetage des tuyaux et conduits à l'aide d'une clé à cliquet manuelle et de têtes de filière adaptées à chaque diamètre de tuyau.

Mise en garde ! Familiarisez-vous avec l'ensemble des instructions avant d'utiliser cet outil. Le non-respect des consignes suivantes pourrait entraîner des dégâts matériels et/ou de graves blessures.

1. Examinez la fileteuse avant de vous en servir. Remplacez toute filière ou autre élément endommagé ou usé. Pour vous assurer d'obtenir un filetage de première qualité, n'utilisez que les filières de rechange RIDGID.

▲MISE EN GARDE L'utilisation de filières usées risque de produire des filetages de mauvaise qualité et de forcer la fileteuse.

1. Immobilisez le tuyau à l'aide d'un étau à tubes. Lors du filetage d'un tuyau en place, assurez-vous qu'il est correctement immobilisé et ne risque pas de bouger. Servez-vous d'un coupe-tubes pour assurer une coupe propre et d'équerre de l'extrémité du tuyau (Figure 1).

▲ MISE EN GARDE Lorsque l'utilisateur travaille sur un échafaudage ou sur la plate-forme d'un élévateur, il doit s'attacher de manière appropriée afin d'éviter tous risques de chute.

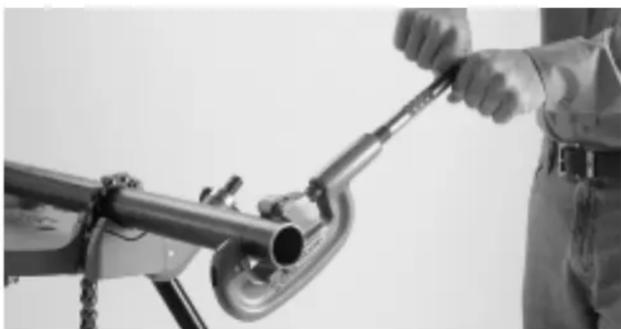

Figure 1 – Coupe de l'extrémité du tuyau

1. Alésez l'extrémité du tuyau afin d'en éliminer toutes bavures laissées lors de sa coupe (Figure 2).

Figure 2 – Alésage de l'extrémité du tuyau

1. Sélectionnez la tête de filière qui correspond au diamètre du tuyau et au pas de filetage voulu. Introduisez la filière dans la fileteuse. Enfilez le guidetube qui se trouve à l'arrière de la fileteuse sur le tuyau, puis appuyez légèrement sur la tête de filière tout en rabattant le manche de la fileteuse pour entamer le filetage (Figure 3).

⚠ MISE EN GARDE Éliminez toutes traces d'huile ou de graisse du manche afin de pouvoir mieux contrôler l'outil.

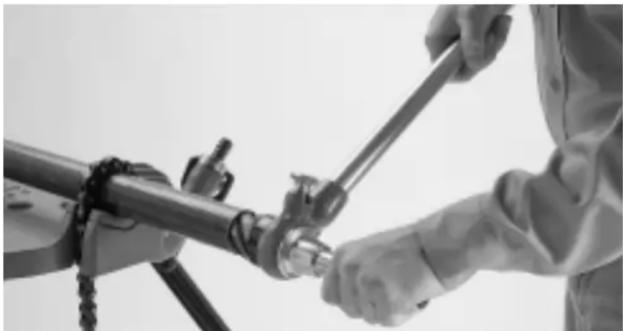

Figure 3 – Montage de la fileteuse sur le tuyau

1. Assurez-vous de l'engagement complet du mécanisme à cliquet avant d'appuyer sur le manche.

⚠ MISE EN GARDE Le système d'entraînement risque de ne pas s'engager s'il est poussé contre la tête de filière. Il convient de faire particulièrement attention à ceci lors du filetage des tuyaux verticaux.

1. Lors du filetage manuel, le poids de votre corps doit se trouver à l'aplomb du manche pour profiter au maximum de l'effet de levier. Il est préférable d'utiliser votre poids que de travailler uniquement avec vos bras. Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre afin de mieux contrôler l'outil.

⚠ MISE EN GARDE Ne jamais enfiler de tube ou autre rallonge sur le manche pour augmenter le couple. Cela pourrait provoquer de graves blessures corporelles.

1. Lors du filetage, appliquez une quantité généreuse d'huile de coupe RIDGID Thread Cutting Oil (Figure 4). L'utilisation d'une huile ordinaire ou d'une huile de coupe de mauvaise qualité risque non seulement de produire des filetages de mauvaise qualité et des fuites, mais aussi d'user les filières prématurément et de demander des efforts supplémentaires.
2. Arrêtez le filetage dès que l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. C'est alors que la longueur de filetage correspond à celle du raccord applicable. Aller au-delà produirait un filetage droit ou filetage sans fin.

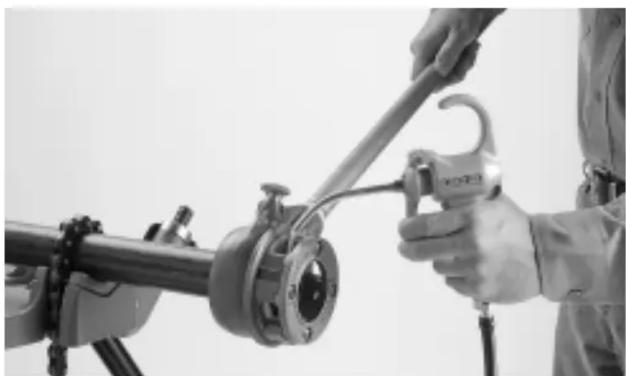

Figure 4 – Application de l'huile de coupe

1. Une fois le filetage terminé, ramenez la fileteuse en inversant le mécanisme à cliquet et en faisant tourner la tête de filière en direction opposée. Lorsque la filière arrive à l'extrémité du tuyau, faites attention que la fileteuse n'endommage pas l'entame du filetage lorsque la tête de filière est dégagée.

NOTA ! Éliminez toutes traces ou éclaboussures d'huile au sol. Nettoyez systématiquement la fileteuse en fin de chantier et rangez-la dans un endroit propre, sec et hors danger.

Veuillez adresser toutes questions éventuelles concernant l'utilisation de cette fileteuse ou de tout autre produit RIDGID aux services techniques RIDGID en composant le 1-800-519-3456, voire par courriel adressé à :

TechServices@rigid. com
