Caractéristiques techniques	Outil à main pour le filetage de tuyaux, capacité de 1/8" à 2" (6 mm à 50 mm).
Matériau de fabrication	Acier au carbone pour une durabilité accrue.
Utilisation	Conçu pour le filetage de tuyaux en métal, idéal pour les plombiers et les professionnels du bâtiment.
Maintenance	Nettoyer après chaque utilisation, lubrifier les filetages pour assurer un bon fonctionnement.
Sécurité	Porter des lunettes de sécurité et des gants lors de l'utilisation pour éviter les blessures.
Informations générales	Produit de la marque RIDGID, reconnu pour sa qualité et sa fiabilité dans le domaine des outils à main.

FOIRE AUX QUESTIONS - 12R RIDGID

Comment utiliser le RIDGID 12R pour couper des tuyaux ?

Pour utiliser le RIDGID 12R, placez le tuyau dans la mâchoire de l'outil et alignez-le avec la lame. Tournez la manivelle pour serrer le tuyau, puis tournez l'outil pour effectuer la coupe.

Quels types de tuyaux peuvent être coupés avec le RIDGID 12R ?

Le RIDGID 12R est conçu pour couper des tuyaux en métal, en plastique et en cuivre, ainsi que des tuyaux en PVC jusqu'à un diamètre de 32 mm.

Comment entretenir mon RIDGID 12R ?

Pour entretenir votre RIDGID 12R, nettoyez régulièrement les mâchoires et la lame pour éviter la corrosion. Lubrifiez les parties mobiles avec un huile adaptée pour assurer un fonctionnement fluide.

Que faire si le RIDGID 12R ne coupe pas correctement ?

Si l'outil ne coupe pas correctement, vérifiez que la lame est bien affûtée et que le tuyau est correctement positionné. Si la lame est usée, remplacez-la par une nouvelle lame adaptée.

Est-ce que le RIDGID 12R est couvert par une garantie ?

Oui, le RIDGID 12R est généralement couvert par une garantie limitée contre les défauts de fabrication. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site du fabricant.

Comment remplacer la lame du RIDGID 12R ?

Pour remplacer la lame, dévissez la vis qui maintient la lame en place, retirez l'ancienne lame et installez la nouvelle en veillant à bien la fixer avant de revisser.

Le RIDGID 12R est-il adapté pour un usage professionnel ?

Oui, le RIDGID 12R est conçu pour un usage professionnel et est apprécié pour sa robustesse et sa performance dans des applications de plomberie.

Puis-je utiliser le RIDGID 12R pour des tuyaux de différents diamètres ?

Oui, le RIDGID 12R peut être utilisé pour des tuyaux de différents diamètres en ajustant la mâchoire de l'outil. Il peut couper des tuyaux jusqu'à un diamètre de 32 mm.

MODE D'EMPLOI 12R RIDGID

Les fileteuses RIDGID 00-R, 12-R et 11-R sont prévues pour le filetage des tuyaux et conduits à l'aide d'une clé à cliquet manuelle et de têtes de filière adaptées à chaque diamètre de tuyau.

Mise en garde ! Familiarisez-vous avec l'ensemble des instructions avant d'utiliser cet outil. Le non-respect des consignes suivantes pourrait entraîner des dégâts matériels et/ou de graves blessures.

1. Examinez la fileteuse avant de vous en servir. Remplacez toute filière ou autre élément endommagé ou usé. Pour vous assurer d'obtenir un filetage de première qualité, n'utilisez que les filières de rechange RIDGID.

▲MISE EN GARDE L'utilisation de filières usées risque de produire des filetages de mauvaise qualité et de forcer la fileteuse.

1. Immobilisez le tuyau à l'aide d'un étau à tubes. Lors du filetage d'un tuyau en place, assurez-vous qu'il est correctement immobilisé et ne risque pas de bouger. Servez-vous d'un coupe-tubes pour assurer une coupe propre et d'équerre de l'extrémité du tuyau (Figure 1).

▲ MISE EN GARDE Lorsque l'utilisateur travaille sur un échafaudage ou sur la plate-forme d'un élévateur, il doit s'attacher de manière appropriée afin d'éviter tous risques de chute.

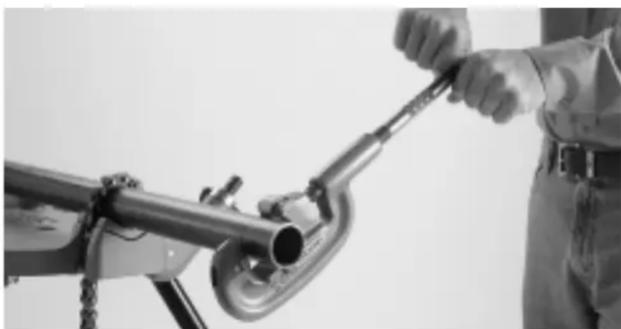

Figure 1 – Coupe de l'extrémité du tuyau

1. Alésez l'extrémité du tuyau afin d'en éliminer toutes bavures laissées lors de sa coupe (Figure 2).

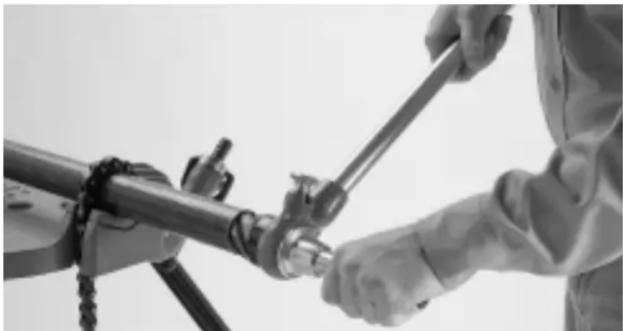

Figure 2 – Alésage de l'extrémité du tuyau

1. Sélectionnez la tête de filière qui correspond au diamètre du tuyau et au pas de filetage voulu. Introduisez la filière dans la fileteuse. Enfilez le guidetube qui se trouve à l'arrière de la fileteuse sur le tuyau, puis appuyez légèrement sur la tête de filière tout en rabattant le manche de la fileteuse pour entamer le filetage (Figure 3).

⚠ MISE EN GARDE Éliminez toutes traces d'huile ou de graisse du manche afin de pouvoir mieux contrôler l'outil.

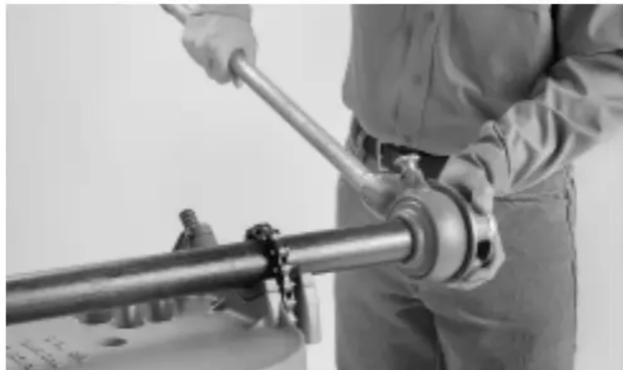

Figure 3 – Montage de la fileteuse sur le tuyau

1. Assurez-vous de l'engagement complet du mécanisme à cliquet avant d'appuyer sur le manche.

⚠ MISE EN GARDE Le système d'entraînement risque de ne pas s'engager s'il est poussé contre la tête de filière. Il convient de faire particulièrement attention à ceci lors du filetage des tuyaux verticaux.

1. Lors du filetage manuel, le poids de votre corps doit se trouver à l'aplomb du manche pour profiter au maximum de l'effet de levier. Il est préférable d'utiliser votre poids que de travailler uniquement avec vos bras. Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre afin de mieux contrôler l'outil.

⚠ MISE EN GARDE Ne jamais enfiler de tube ou autre rallonge sur le manche pour augmenter le couple. Cela pourrait provoquer de graves blessures corporelles.

1. Lors du filetage, appliquez une quantité généreuse d'huile de coupe RIDGID Thread Cutting Oil (Figure 4). L'utilisation d'une huile ordinaire ou d'une huile de coupe de mauvaise qualité risque non seulement de produire des filetages de mauvaise qualité et des fuites, mais aussi d'user les filières prématurément et de demander des efforts supplémentaires.
2. Arrêtez le filetage dès que l'extrémité du tuyau arrive à fleur de l'extrémité de la filière. C'est alors que la longueur de filetage correspond à celle du raccord applicable. Aller au-delà produirait un filetage droit ou filetage sans fin.

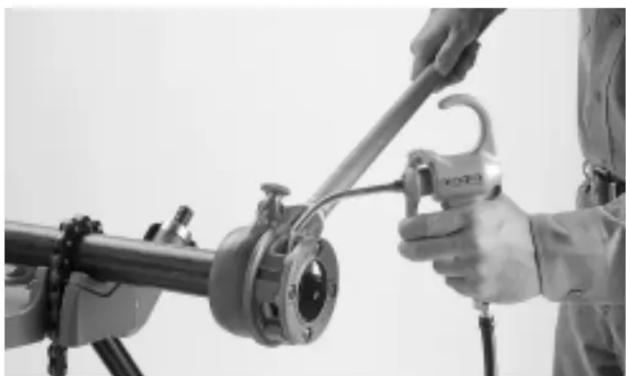

Figure 4 – Application de l'huile de coupe

1. Une fois le filetage terminé, ramenez la fileteuse en inversant le mécanisme à cliquet et en faisant tourner la tête de filière en direction opposée. Lorsque la filière arrive à l'extrémité du tuyau, faites attention que la fileteuse n'endommage pas l'entame du filetage lorsque la tête de filière est dégagée.

NOTA ! Éliminez toutes traces ou éclaboussures d'huile au sol. Nettoyez systématiquement la fileteuse en fin de chantier et rangez-la dans un endroit propre, sec et hors danger.

Veuillez adresser toutes questions éventuelles concernant l'utilisation de cette fileteuse ou de tout autre produit RIDGID aux services techniques RIDGID en composant le 1-800-519-3456, voire par courriel adressé à :
