801CP - Capteur de sécurité pour porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Chamberlain
Modèle	801CP
Type de produit	Capteur de sécurité infrarouge pour porte de garage
Dimensions (chaque capteur)	Environ 5 x 5 x 5 cm
Poids (paire)	Environ 0,2 kg
Alimentation	Par l'ouvre-porte de garage (basse tension, 12-24 V)
Type de faisceau	Infrarouge invisible
Hauteur de montage maximale	15 cm (6 po) au-dessus du sol
Matériau du boîtier	Plastique ABS
Couleur	Noir/gris
Fonctions principales	Détection d'obstacle pour inversion de sécurité de la porte de garage
Indicateurs LED	Témoin lumineux sur chaque capteur (alignement et alimentation)
Température de fonctionnement	-20°C à +50°C (estimation)
Compatibilité	Ouvre-portes Chamberlain avec connecteurs filaires (modèles 801CB, 801CB-P, 801C, 801C-P)
Installation	Montage sur guide, sol ou mur (supports inclus)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec. Vérifier mensuellement le système d'inversion.
Sécurité	Dispositif de sécurité obligatoire NE PAS désactiver. Test mensuel requis.
Pièces détachées et réparabilité	Pièces non disponibles séparément. Remplacer le capteur défectueux par un modèle compatible.
Informations générales	Notice d'utilisation incluse. Fabriqué en Chine.

FOIRE AUX QUESTIONS - 801CP CHAMBERLAIN

Comment savoir si le capteur est correctement alimenté ?

Le témoin lumineux de chaque capteur doit rester allumé en permanence. Si la LED de l'émetteur ou du récepteur est éteinte, vérifiez le câblage et l'alimentation de l'ouvre-porte.

Pourquoi ma porte de garage ne se ferme-t-elle pas avec la télécommande ?

La porte ne se ferme pas si un des deux détecteurs a son témoin éteint. Vérifiez l'alignement des capteurs et qu'aucun obstacle n'obstrue le faisceau.

Comment aligner les capteurs de sécurité ?

Desserrez l'écrou papillon du capteur récepteur, pivotez-le doucement jusqu'à ce que les deux LED restent allumées, puis resserrez. Utilisez un objet pour vérifier la continuité.

À quelle hauteur dois-je monter les capteurs ?

Le faisceau ne doit pas être à plus de 15 cm (6 pouces) au-dessus du plancher. Cette hauteur est obligatoire pour détecter les obstacles de faible hauteur, comme un enfant.

Comment tester le système d'inversion de sécurité ?

Placez un objet de 3,8 cm d'épaisseur (ex: une planche de bois) sous la porte ouverte. Fermez la porte : elle doit rebondir immédiatement au contact. Effectuez ce test mensuellement.

Que faire si la LED du récepteur reste éteinte alors que l'émetteur est allumé ?

Vérifiez l'alignement des deux capteurs. S'il est correct, inspectez le câble du récepteur pour un fil brisé ou un court-circuit sous une agrafe.

Puis-je utiliser ce capteur avec un ouvre-porte d'une autre marque ?

Ce capteur est conçu pour les ouvre-portes Chamberlain avec les connecteurs spécifiques (blanc/noir et blanc). Son utilisation avec d'autres marques n'est pas garantie par le fabricant.

Comment nettoyer les capteurs ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. Évitez les produits chimiques qui pourraient endommager le plastique ou obstruer le faisceau infrarouge.

Que faire si la porte s'arrête sur l'obstacle au lieu de remonter ?

Cela indique une course de fermeture insuffisante. Augmentez la course DOWN en tournant la vis de réglage de 1/4 tour dans le sens antihoraire, puis répétez le test.

Le capteur est-il compatible avec les portes de garage sectionnelles ?

Oui, il peut être monté sur les guides de la porte ou au sol. Pour les portes articulées, assurez-vous que les réglages ne forcent pas sur la biellette.

MODE D'EMPLOI 801CP CHAMBERLAIN

Modèles 801CB, 801CB-P, 801C et 801C-P

To prevent SERIOUS INJURY or DEATH:

Pour prévenir des BLESSURES GRAVES ou LA MORT:

• S'assurer que l'ouvre-porte de garage est hors tension AVANT de poser le détecteur inverseur de sécurité.
• Raccorder et aligner correctement le détecteur inverseur de sécurité. Ce dispositif de sécurité requis NE DOIT PAS être désactivé.
• Poser le détecteur inverseur de sécurité de manière à ce que le faisceau NE SOIT PAS À UNE HAUTEUR de plus de 15 cm (6 po) au-dessus du plancher du garage.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Débrancher l'alimentation électrique de l'ouvre-porte.

Montage des détecteurs inverseurs de sécurité.

Montage du support. Pose aux guides de la porte de garage (mode préférable).

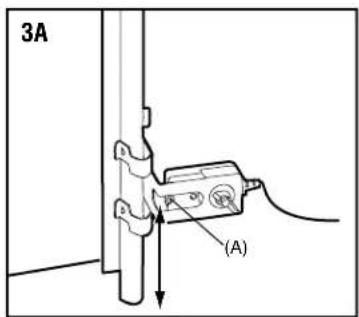

3A (A)

Faisceau du détecteur (A) 15 cm (6 po) max. au-dessus du sol.

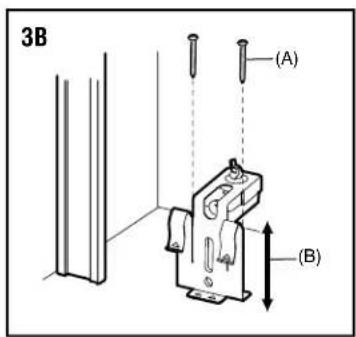

3B (A) (B)

Pose au sol (en option)

Fixer au sol à l'aide des ancrages de béton (A)

Faisceau du détecteur (B) 15 cm (6 po) max. au-dessus du sol.

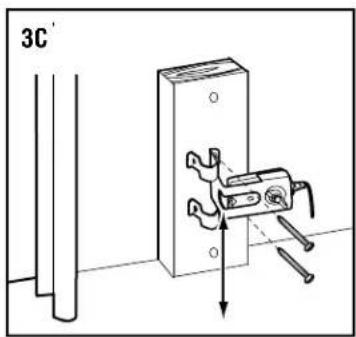

3C'

Attachez un 2 x 4 au mur avec des tire-fond (non fournis).

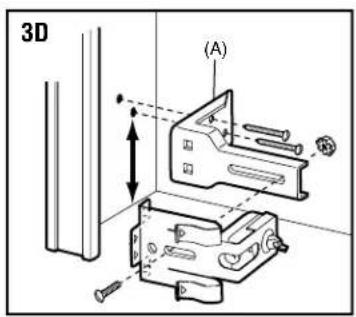

3D (A)

STEP 3D

Montage mural avec support de rallonge (A) (en option)

Attachez avec chevilles pour murs secs (non fournis).

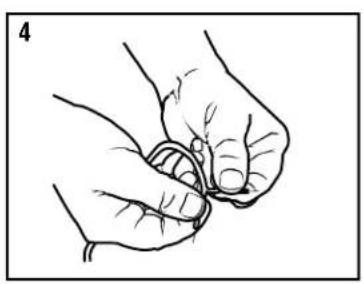

Séparer l'isolant à l'extrémité du fil de capteur neuf du fil existant (4). Couper le fil exposé au niveau de l'isolant.

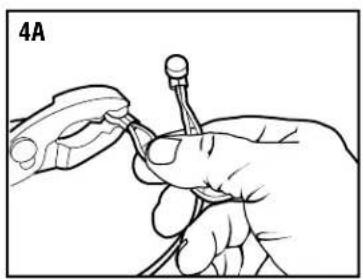

Au moyen des quatre connecteurs de verrouillage, insérer le fil neuf avec le fil usagé par couleur : blanc/noir avec blanc/noir, blanc avec blanc. Insérer le fil à fond dans le connecteur ; une fois serti, le connecteur ne peut plus être réutilisé. Sertir fermement le connecteur (4A) à l'aide d'une pince réglable.

Brancher l'alimentation électrique de l'ouvre-porte. Les témoins lumineux des deux capteurs resteront allumés si les raccordements électriques et l'alignement sont corrects. Si le témoin lumineux de la cellule photoélectrique est éteint, et si le faisceau de lumière invisible entre les capteurs n'est pas obstrué, c'est qu'un alignement est requis.

Desserrer l'écrou papillon du capteur de réception afin de permettre une légère rotation du capteur de sécurité. Régler le capteur jusqu'à ce que les deux témoins lumineux restent allumés. Serrer l'écrou papillon du capteur de réception à cellule photoélectrique.

Si, lorsque la pose est terminée, le témoin de la cellule émettrice ne reste pas constamment allumé après l'installation, s'assurer :

• Que le courant électrique parvient bien à l'ouvre-porte.
• Qu'il n'y a pas de court-circuit dans les fils. Ces court-circuits peuvent se produire sous les agrafes ou à la hauteur des branchements des bornes filetées.

- Le câblage est bien fait entre les détecteurs et l'ouvre-porte.

- Il n'y a pas de fil brisé.

Si le témoin de la cellule émettrice est allumé alors que le témoin de la cellule réceptrice est éteint :

• Vérifier l'alignement. - Vérifier s'il y a un fil brisé dans la cellule réceptrice.

Après installation, tester le Protector System (système de protection) et le système d'inversion de sécurité. Voir les instructions, consulter le manuel du propriétaire.

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

- Appuyer sur le bouton-poussoir de la télécommande pour ouvrir la porte.

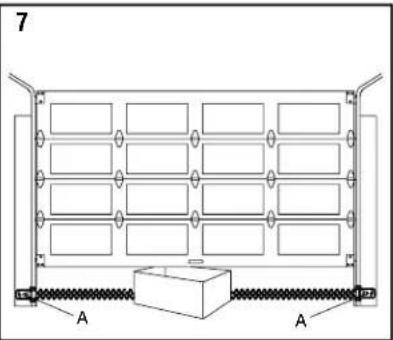

- Mettre la boîte en carton de l'ouvre-porte dans la course de la porte.

- Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte ne se déplacera pas de plus de 2,5 cm (1 pouce), et les lumières de l'ouvre-porte clignoteront.

La porte de garage ne se fermera pas à l'aide d'une télécommande si le témoin lumineux d'un des deux détecteurs (A) est éteint (ce qui avertit que le détecteur est mal aligné ou est obstrué).

Si l'ouvre-porte ferme la porte lorsque le détecteur inverseur de sécurité est obstrué (et que les détecteurs ne sont pas à plus de 15 cm (6 po) au-dessus du sol), appeler un technicien formé en systèmes de porte.

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• On DOIT procéder à une vérification mensuelle du système d'inversion de sécurité.
• Après avoir réglé une commande (force ou course), il peut être nécessaire de régler l'autre commande.
• Après avoir effectué quelque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

Essai du système d'inversion de sécurité

ESSAI

- La porte étant entièrement ouverte, placer une planche de 1-1/2 po (3,8 cm) d'épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage.

- Fermer la porte. La porte doit remonter dès qu'elle touche l'obstacle.

Réglage

- Si la porte s'arrête sur l'obstacle, sa course de fermeture n'est pas suffisante. Augmenter la course de fermeture (DOWN) en tournant la vis de réglage « DOWN » de 1/4 de tour dans le sens anti-horaire.

REMARQUE : Dans le cas d'une porte articulée, s'assurer que les réglages ne forcent pas sur la biellette, ni à l'ouverture ni à la fermeture.

• Répéter l'essai.

Lorsque la porte remonte sur la planche de 1-1/2 po (3,8 cm), retirer l'obstacle et faire faire 3 ou 4 cycles complets à l'ouvre-porte afin de vérifier le réglage.

- Si l'essai du système d'inversion de sécurité échoue, appeler un technicien formé en systèmes de porte.
