| Type de produit | Multimètre numérique analogique/numérique |
| Marque | Gossen Metrawatt |
| Modèle | METRAport 40S |
| Catégorie de mesure | CAT II 300 V |
| Dimensions (L × l × h) | 146 mm × 118 mm × 44 mm |
| Poids | Environ 450 g (avec piles) |
| Alimentation | 2 piles rondes 1,5 V type CEI LR6 ou R6 |
| Autonomie des piles | Environ 200 heures (piles alcalines) |
| Affichage | LCD analogique/numérique avec rétro-éclairage |
| Fonctions principales | Mesure de tension CC/CA, courant CC/CA, résistance, capacité, fréquence, température (PT100/PT1000, thermocouple K), test de continuité, test de diode, vitesse de rotation (TPM), taux d'impulsions |
| Plages de mesure tension | 300 mV à 300 V CC/CA, avec plage spéciale 30 mV CC |
| Plages de mesure courant | 300 µA à 10 A CC/CA |
| Plages de mesure résistance | 30 Ω à 30 MΩ |
| Plages de mesure capacité | 30 nF à 300 µF |
| Plages de mesure fréquence | 300 Hz à 1 MHz |
| Plages de mesure température | -200 °C à +850 °C (Pt100), -150 °C à +850 °C (Pt1000), -250 °C à +1372 °C (type K) |
| Fonctions spéciales | DATA Hold, MIN/MAX avec enregistrement du temps, réglage du zéro, sélection manuelle/automatique des plages, arrêt automatique, mode permanent |
| Protections | Coupe-circuit automatique 15 A/240 V CA/50 V CC, fusible série T16A/500 V, indication FUSE |
| Sécurité électrique | Double isolation, classe de protection II, tension d'essai 2,3 kV |
| Conditions ambiantes | Température de service -10 °C à +50 °C, humidité relative max. 75% |
| Indice de protection | IP40 (boîtier), IP20 (prises) |
| Entretien et nettoyage | Nettoyer avec un chiffon légèrement humide, sans détergents ni solvants |
| Pièces détachées et réparabilité | Piles et fusibles remplaçables par l'utilisateur ; autres réparations et étalonnage réservés au service agréé |
| Accessoires inclus | Notice d'utilisation (32 pages) |
FOIRE AUX QUESTIONS - METRAport 40S Gossen Metrawatt
Questions des utilisateurs sur METRAport 40S Gossen Metrawatt
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice METRAport 40S - Gossen Metrawatt et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil METRAport 40S de la marque Gossen Metrawatt.
MODE D'EMPLOI METRAport 40S Gossen Metrawatt
Multimètre numérique
3-349-412-02
11/11.22

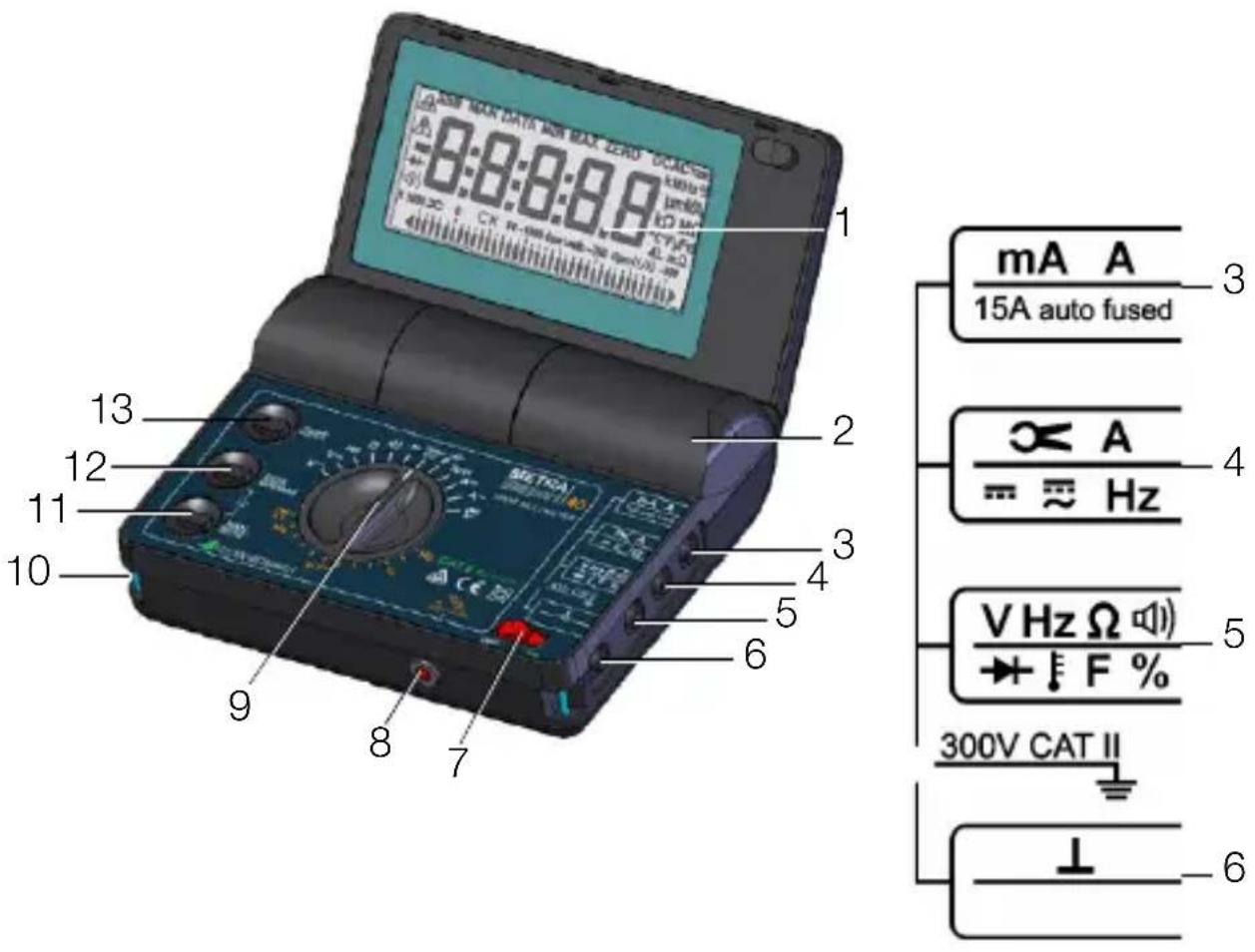

Éléments de commande
1 Ecran (LCD) 2 Capot du compartiment des piles 3 Prise femelle mA, A pour mesure de courant directe « max. 10 A » 4 Prise femelle ∞ A pour mesure d'intensité à pince « max. 30 V » 5 Prise pour toutes les plages de mesure sauf les plages de mesure d'intensité
6 Prise femelle ⊥ pour toutes les plages de mesure
7 OFF/ON : interrupteur MARCHE/ARRET
8 Coupe-circuit à réenclenchement automatique AUTO FUSE
9 Sélecteur de fonctions rotatif
10 Oeillet de fixation de la bandoulière
11 MAN/AUTO : touche de sélection manuelle ou automatique de la plage de mesure
12 DATA et MIN/MAX : touche de mémorisation des valeurs de mesure
13 FUNC : touche multifonction

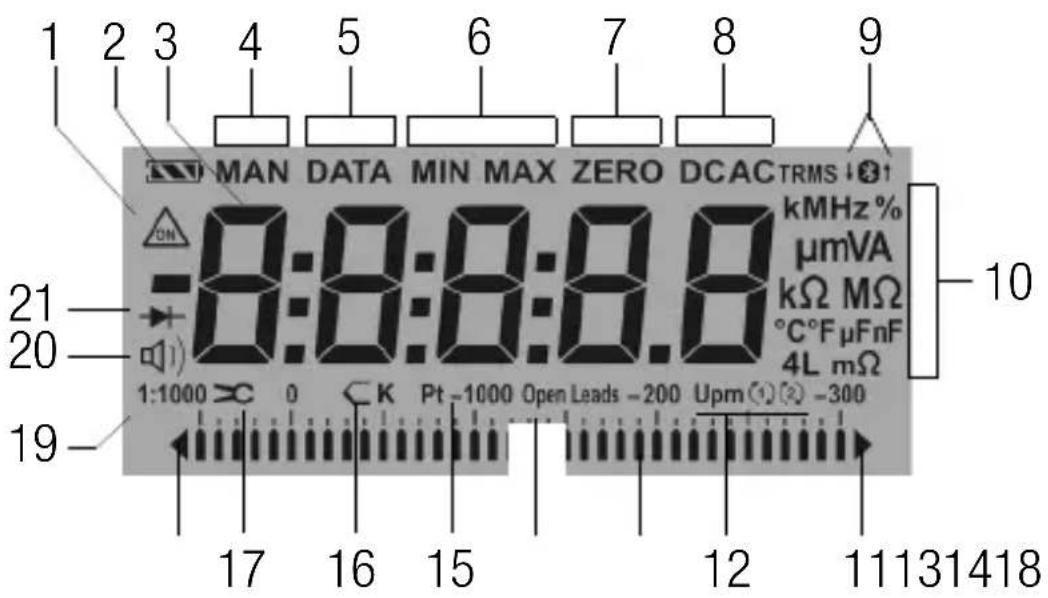

Symboles de l'écran numérique
1 ON : mode permanent 2 Affichage de la tension des piles 3 Affichage numérique avec virgule et signe de polarité 4 MAN : changement manuel de la plage de mesure 5 DATA : témoin de « gel » à l'écran de la valeur mesurée 6 Mémorisation des valeurs MIN/MAX 7 ZERO : étalonnage du zéro activé 8 DCAC : type de courant sélectionné CC (≡), CA (\~) ou CC/CA (≈) 9 Affichage d'interface USB (↓ ↑ s'affiche lors de la communication active)
10 Unité de mesure
11 Dépassement de la plage de mesure
12 Mesure de la vitesse de rotation :
Upm1 (TPM 1)/Upm2 (TPM 2) (moteurs 2 temps/4 temps)
13 Aiguille de l'afficheur analogique
14 Échelle de l'afficheur analogique
15 Thermomètre à résistance électrique : Pt100/Pt1000
16 Thermocouple : type K
17 Mesure d'intensité à pince activée
18 Dépassement de plage d'affichage analogique négative
19 Rapport de transformation du transformateur (facteur de pince)
20 Signal sonore activé (test de continuité p. ex.)

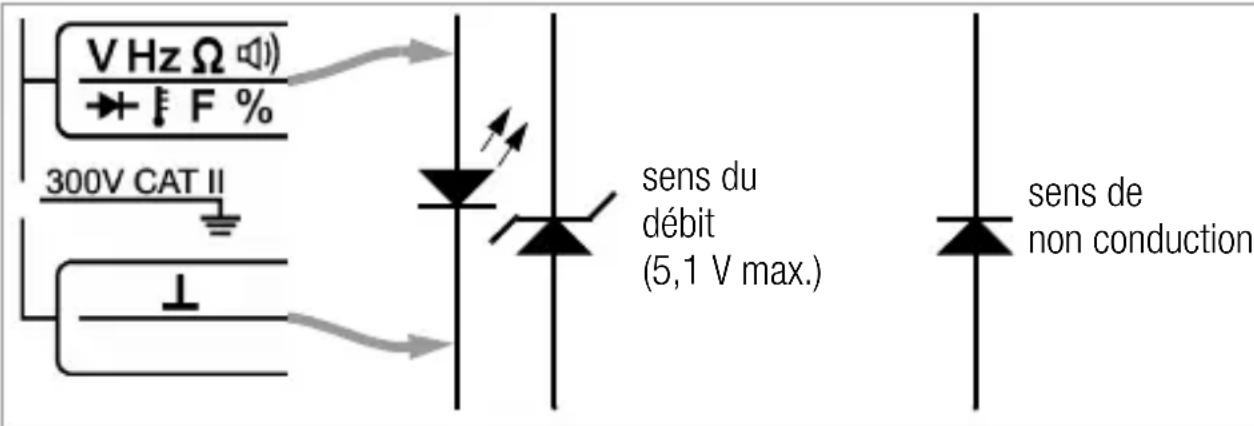

21 Mesure de diodes
1 Caractéristiques et consignes de sécurité....5 2 Mise en service....7 3 Sélection des fonctions et des plages de mesure....8 3.1 Sélection automatique des plages de mesure....8 3.2 Sélection manuelle des plages de mesure – Touche MAN/AUTO.....9 3.3 Mesures rapides 9 4 Ecran (LCD) 10 4.1 Eclairage de l'écran 11 4.2 Afficheur numérique....10 4.3 Afficheur analogique....10 5 Mémorisation des valeurs de mesure – Touche DATA / MIN / MAX......11 5.1 DATA (-Hold/-Compare) 11 5.2 Mémorisation des valeurs minimale et maximale MIN/MAX avec enregistrement du temps..... 12 6 Mesure de tension et de fréquence....13 6.1 Mesure des très basses tensions....13 7 Mesure d'intensité....14 7.1 Mesure d'intensité avec capteurs d'intensité (à pince) à sortie en tension.....15 7.2 Mesure de la vitesse de rotation TPM pour les moteurs à combustion.....16 8 Mesure de résistance....16 9 Test de continuité....17 10 Test de diode....17 11 Mesure de capacité....18 12 Mesure de fréquence – mesure de taux d'impulsions....18 13 Mesure de température avec Pt100 et Pt1000....19 14 Mesure de température avec thermocouple type K....20 15 Caractéristiques techniques....20 16 Maintenance....29 16.1 Piles 29 16.2 Dispositifs de protection....30 16.3 Boîtier / ouverture de l'appareil / réparation....30 16.4 Reprise et élimination respectueuse de l'environnement 31 17 Messages du multimètre....31 18 Service de réparation et de pièces de rechange Centre d'étalonnage et service de location d'appareils....31 19 Service Produits....32
1 Caractéristiques et consignes de sécurité
Vous avez choisi un appareil qui vous offre un très haut niveau de sécurité.
Cet appareil justifie les exigences des directives de la U. E. et les prescriptions nationales en vigueur. Nous confirmons cela avec le marquage CE. La déclaration de conformité peut être commandée chez Gossen Metrawatt GmbH.
Ce multimètre analogique/numérique a été fabriqué et testé conformément aux dispositions de sécurité des normes CEI 61010-1/DIN EN 61010-1/VDE 0411-1.
La sécurité de l'opérateur et la sûreté de l'appareil sont garanties dans la mesure où celui-ci est utilisé conformément à sa destination. En revanche, la sécurité n'est pas garantie si l'appareil est utilisé de manière inappropriée ou manipulé sans précaution.
Pour préserver le parfait état de sécurité technique de votre appareil et garantir son utilisation sans danger, vous devez impérativement lire attentivement et intégralement le présent mode d'emploi avant d'utiliser l'appareil et en respecter tous les points.
Pour votre sécurité et la sûreté de votre multimètre, celui-ci est doté d'un coupe-circuit automatique pour la plage de mesure d'intensité 10 A.
Veuillez observer les mesures de sécurité suivantes.
- Cet appareil doit être utilisé uniquement par des personnes capables d'identifier les risques d'électrocution et de prendre des mesures de sécurité appropriées. Il y a risque d'électrocution à chaque fois que l'on est en présence de tensions supérieures à 33 V (valeur efficace)
- Si vous réalisez des mesures alors qu'il y a risque d'électrocution, évitez de travailler seul. Une deuxième personne doit être présente.
- La tension maximale admissible entre les connexions (3), (4), (5), (6) et la terre est de 300 V en catégorie II.
- Pile faible
Si le symbole « pile faible » apparaît sur l'indicateur de contrôle des piles, aucune mesure relative à la sécurité ne doit plus être réalisée. Par ailleurs, si les piles sont faibles, le respect des données spécifiées n'est plus garanti.
- La plage de mesure A est équipée d'un disjoncteur magnétique. La tension maximale admissible du circuit de mesure (= tension nominale du dispositif de protection) est de 240 V\~ (CA) ou 50 V == (CC) pour les plages « A ».
- Vous ne devez utiliser cet appareil sur une installation à courant fort que si le circuit de courant est protégé jusqu'à 20 A par un dispositif de protection ou par un disjoncteur et que la tension nominale de l'installation ne dépasse pas 240 V\~ (CA) ou 50 V == (CC). Pour répondre à l'exigence CAT, un fusible à action retardée supplémentaire (T16A/500V) est monté en série avec le dispositif de protection automatique que seul notre service après-vente est autorisé à remplacer en cas de déclenchement.
- N'oubliez pas que des tensions inattendues peuvent circuler dans certains objets de mesure (appareils défectueux p. ex.). Les condensateurs, p. ex., peuvent présenter des tensions dangereuses.
- Assurez-vous que les cordons de mesure sont en parfait état, p. ex. que l'isolation n'est pas endommagée et que les câbles ou les connecteurs ne sont pas cassés, etc.
- Aucune mesure ne doit être réalisée avec cet appareil sur des circuits à décharge en effet de couronne (haute tension).
- Les mesures sur des circuits HF exigent une attention particulière. Des tensions mixtes dangereuses peuvent y être présentes.
- Il est interdit d'effectuer des mesures dans un environnement humide.
- Veiller impérativement à ce que la surcharge des plages de mesure ne dépasse pas la valeur admissible. Les valeurs limites sont indiquées dans le tableau « Plages de mesure » au chapitre 15 « Caractéristiques techniques ».
Signification des symboles figurant sur l'appareil
Attention, danger ! (Attention, observer la documentation !)
Terre
Isolation continue double ou renforcée
CAT II Appareil de catégorie de mesure II
Label de conformité EU
Cet appareil ne doit pas être éliminé avec les ordures ménagères.
Vous trouverez plus d'informations concernant le symbole WEEE sur l'internet sous www.gossenmetrawatt.com, clé de recherche WEEE.
Brochure d'étalonnage (sceau bleu) :
Numéro
Numéro d'enregistrement
Date de l'étalonnage (année – mois)
Réparation, remplacement de pièces et étalonnage
L'ouverture de l'appareil peut mettre à découvert des éléments sous tension. Avant d'effectuer une réparation ou un étalonnage, ou de remplacer des pièces, il faut séparer l'appareil du circuit de mesure. S'il est indispensable d'effectuer une réparation ou un étalonnage sur un appareil ouvert et sous tension, cette opération doit impérativement être réalisée par un spécialiste familiarisé avec les risques encourus.
Défaillances et sollicitations exceptionnelles
Si vous supposez que l'appareil ne peut plus être utilisé sans danger, vous devez le mettre hors service et le protéger contre toute utilisation non autorisée.
Vous ne pouvez plus être certain que l'appareil peut fonctionner sans danger
- s'il présente des dommages visibles,
- s'il ne fonctionne plus ou
- après une longue période de stockage dans de mauvaises conditions (humidité, poussière ou température p. ex.), voir « Conditions ambiantes » page 28.
Débranchez tous les pôles de l'appareil du circuit de mesure avant d'ouvrir le compartiment des piles !
Fermez l'appareil. Insérez une pièce de monnaie ou un objet similaire dans la fente entre le boîtier et le capot du compartiment des piles et appuyez vers le bas jusqu'à ce que le capot s'entrouvre. Ouvrez entièrement l'appareil et enlevez le capot du compartiment des piles. Insérez deux piles rondes de 1,5 V de type CEI R6 ou CEI LR6 dans le compartiment en respectant la polarité indiquée. Déposez le capot sur le compartiment des piles et appuyez dessus jusqu'à ce que vous l'entendiez s'enclencher.
Mise en service de l'appareil
Mettez le commutateur à bascule en position ON.
La mise en service est confirmée par un court signal sonore.
Si l'appareil s'est arrêté automatiquement, pour le rallumer, vous pouvez soit appuyer sur une des touches FUNC, DATA ou MAN, soit mettre le commutateur à bascule en position OFF pour un laps de temps d'au moins 5 secondes, puis le remettre en position ON.
Remarque!
Les décharges électriques et les parasites à haute fréquence peuvent fausser l'affichage et bloquer le processus de mesure en cours.
Eteignez l'appareil pendant 5 secondes puis rallumez-le; il est alors réinitialisé.
Arrêt manuel de l'appareil
Mettez le commutateur à bascule en position OFF ou refermez l'appareil. La fermeture de l'appareil déconnecte automatiquement les piles.
Arrêt automatique (mode veille)
Votre appareil s'arrête automatiquement lorsque la valeur de mesure reste constante (variation maximale égale à 0,8% de la plage de mesure par minute ou bien à 1 °Celsius ou 1 °Fahrenheit par minute) et qu'aucune touche n'est activée pendant environ 10 minutes. L'arrêt est confirmé par un bref signal sonore. Exception : mode permanent.
Remarque!
Lorsque l'appareil s'est arrêté automatiquement, le processeur est encore sous tension. Un courant de repos d'environ 200 μA circule. L'appareil n'est déconnecté des piles que lorsqu'il est arrêté manuellement, soit par fermeture, soit par actionnement du commutateur à bascule.
Désactivation de l'arrêt automatique
Vous pouvez aussi mettre votre appareil en mode permanent (DAUERND EIN). À cette fin, lors de l'allumage de l'appareil par le commutateur à bascule, appuyez simultanément sur la touche FUNC jusqu'à ce qu'un signal sonore retentisse. Le mode permanent (DAUERND EIN) est signalé par l'affichage du symbole.
3.1 Sélection automatique des plages de mesure
Ce multimètre possède un dispositif de sélection automatique pour toutes les plages de mesure, à l'exception des mesures de température, du test de diode et du test de continuité. Cet automatisme est activé dès que l'appareil est allumé. L'appareil sélectionne automatiquement la plage de mesure qui donne la meilleure définition pour la variable à mesurer.
L'appareil adopte automatiquement la plage de mesure immédiatement supérieure ou inférieure pour les variables suivantes :
| Plages de mesure Définition | Commutation dans la plage de mesure immédiatement supérieureà ±(... D + 1 D) | Commutation dans la plage de mesure immédiatement inférieure1)à ±(... D -1 D) | |
| V, V, A, mA, ~A~, Ω, Hz, | 4 3⁄4 31 000 2 800 | ||
| 30 nF ... 300 μF 3 3⁄4 3 100 280 | |||
3.2 Sélection manuelle des plages de mesure – touche man/auto
Vous pouvez désactiver le dispositif de sélection automatique et sélectionner les plages de mesure comme indiqué dans le tableau ci-dessous.
Le mode manuel est désactivé si vous appuyez « longtemps » (env. 1 s) sur la touche MAN/AUTO, si vous tournez le sélecteur rotatif ou si vous éteignez puis rallumez l'appareil.
| ToucheMAN/AUTO | Fonction | Validation | |
| Ecran Signal sonore | |||
| bref mode manuel activé : la plage de mesure utilisée est fixée MAN 1 x | |||
| bref | Succession des plages :V: 300 mV 3 V 30 V 300 V ... A: 300 3 mA 30 mA 300 mA 3 A 10 A 300 ... : 30 M 30 300 3 k 30 k 300 k 3 M 30 M ... F: 30 nF 300 nF 3 30 300 30 nF ... Hz: 300 Hz 3 kHz 30 kHz 300 kHz 1 MHz 300 Hz ... : 3,0000 30,000 300,00 3,0000 ... | MAN 1 x | |
| long | Retour au mode de sélection automatique des plages | — | 2 x |
3.3 Mesures rapides
Si vous voulez exécuter des mesures plus rapidement que la sélection automatique de plage de mesure ne le permet, la plage de mesure appropriée doit être fixée. Les deux fonctions suivantes permettent une mesure rapide :
- la sélection manuelle de plage de mesure, c.-à-d. la sélection de la plage de mesure avec la meilleure définition, voir Chapitre 3.2.
- La fonction DATA voir Chapitre 5. Dans ce cas, la plage de mesure correcte est automatiquement établie après la première mesure de sorte que les mesures seront exécutées plus rapidement à partir de la seconde valeur mesurée.
Avec ces deux fonctions, la plage de mesure fixée est conservée pour les mesures en série suivantes.
4.1 Éclairage de l'écran
L'appareil étant en marche, appuyez brièvement sur les touches DATA/MIN/MAX et MAN/AUTO simultanément pour activer le rétro-éclairage. Pour le désactiver, appuyez une nouvelle fois sur ces touches ou attendez env. 1 minute pour qu'il s'éteigne automatiquement.
4.2 Afficheur numérique
L'afficheur numérique indique la valeur de mesure avec la virgule et le signe de polarité. Il affiche également l'unité de mesure et le type de courant choisis. Pour les mesures de grandeurs continues, un signe moins s'affiche devant les chiffres lorsque le pôle positif de la variable à mesurer est connecté à l'entrée « ⊥ ». Le symbole « OL » (OverLoad) s'affiche en cas de dépassement de la valeur finale de la plage de mesure pour les variables à mesurer suivantes :
La fréquence d'actualisation de l'afficheur numérique varie selon la variable à mesurer ; voir « Réactualisation de l'affichage », page 27.
4.3 Afficheur analogique
L'afficheur analogique à aiguille et à mécanisme de mesure dynamique à cadre mobile est actualisé 20 fois par seconde. Il est particulièrement pratique pour observer les variations des valeurs de mesure et pour les procédures d'étalonnage. L'afficheur analogique possède son propre affichage de polarité. Pour les mesures de grandeurs continues, l'échelle analogique possède une zone négative de 5 graduations qui vous permet d'observer avec précision les variations des valeurs de mesure à proximité de zéro. Si la valeur mesurée dépasse la plage d'affichage, le triangle gauche s'affiche, puis, après environ 0,7 s, la polarité de l'afficheur analogique est commutée. Les dépassements de plage de mesure (> 30999 digits, sur la plage F > 3099) sont indiqués par le triangle droit.
L'échelle analogique s'adapte automatiquement, ce qui est très pratique pour sélectionner manuellement la plage de mesure.
5.1 DATA (-hold/-compare)
La fonction DATA (-Hold) vous permet de « geler » automatiquement les valeurs de mesure. Cela est p. ex. particulièrement utile lorsque le contact des pointes de touche sur le point de mesure réclame toute votre attention. Lorsque la valeur de mesure est enregistrée et que la « condition » mentionnée sur le tableau ci-dessous est remplie, l'appareil maintient la valeur de mesure sur l'afficheur numérique et émet un signal sonore. Vous pouvez alors retirer les pointes de touche du point de mesure et lire la valeur mesurée sur l'afficheur numérique. Si la valeur mesurée est inférieure à la valeur limite mentionnée dans le tableau, l'appareil est réactivé pour une nouvelle mémorisation.
Si la nouvelle valeur de mesure mémorisée diffère de la valeur précédente de moins de 100 digits, le signal sonore retentit deux fois (DATA-Compare).
| Fonction DATA | Touche DATA | Condition Réaction de l'appareil | ||||
| Plages de mesure | Valeurs de mesure limites (digits) | Ecran | Signal sonore | |||
| Valeur de mesure numérique | DATA | |||||
| Activer bref clignote 1 x | ||||||
| Mémoriser | V, A, Ω, F, Hz, %  | >3,3% de PMOL ^3) >3,3% ^3) de PM | est affichée | est affichée | 1 x2x ^2) | |
| Réactiver ^1) | V, A, Ω, F, Hz, %  | <3,3% PMOL ^3) <3,3% ^3) de PM | valeur de mesure mémorisée | clignote | ||
| Quitter long | est effacée | est effacée | 2 x | |||
1) Réactivation par le dépassement des valeurs limites inférieures de mesure indiquées 2) Lors de la première mémorisation d'une valeur de mesure : double signal sonore (2 x). Lors de la mesure suivante, le signal sonore ne retentit 2 fois que si l'écart entre la valeur courante « gelée » et la première valeur mémorisée est inférieur à 100 digits. 3) Exception : 10% pour 300 Ω
Légende : PM = plage de mesure
DATA est sans effet sur l'afficheur analogique. Vous pouvez toujours y lire la valeur de mesure courante. Veillez toutefois à ce que la virgule ne se déplace pas lorsque l'afficheur numérique est « gelé ».
La fonction DATA est désactivée si vous appuyez « longtemps » (env. 1 s) sur cette touche, si vous tournez le sélecteur rotatif ou si vous éteignez puis rallumez l'appareil.
5.2 Mémorisation des valeurs minimale et maximale min/max avec enregistrement du temps
La fonction MIN/MAX vous permet de « geler » les valeurs de mesure minimale et maximale présentes à l'entrée de l'appareil de mesure après activation de cette fonction. La principale application est la détermination des valeurs minimale et maximale lors des observations de longue durée des variables à mesurer (correspond à la fonction « d'aiguille entraînée » des afficheurs analogiques).
La fonction MIN/MAX peut être activée sur toutes les plages de mesure.
MIN/MAX est sans effet sur l'afficheur analogique. Vous pouvez toujours y lire la valeur de mesure courante.
Sélectionnez la variable à mesurer et la plage de mesure avant d'activer la fonction MIN/MAX.
Lorsque la fonction est activée, vous ne pouvez sélectionner les plages de mesure que manuellement. Vous perdez alors les valeurs minimale et maximale mémorisées, ainsi que les temps de mesure.
La fonction MIN/MAX est désactivée si vous appuyez « longtemps » (environ 1 s) sur la touche DATA, si vous tournez le sélecteur rotatif ou si vous éteignez puis rallumez l'appareil.
| FonctionMIN/MAX | ToucheDATA | Valeurs de mesureMIN et MAXTemps de mesure | Réaction de l'appareilEcran | ||
| Valeur de mesurenumérique | MIN MAX | Signalsonore | |||
| 1.Activer etmémoriser | 2 x bref | mémorisées | valeur de mesurecourante | MIN et MAXclignotent | 2 x |
| 2.Mémoriser etafficher | bref | la mémorisation sepoursuitlet ramière plan,les nouvelles valeursMIN et MAX et lestemps de mesure sontaffichés | valeur MIN mémor. | MIN 1 x | |
| bref temps mesure | jusqu'à valeur MINmémor. | MIN et h:mm:ss 1 x | |||
| bref MIN et leu ramière plan,les nouvelles valeurs | |||||
| bref valeur MAX mémor. MAX 1 | x | ||||
| bref temps mesure | jusqu'à valeur MAXmémor. | MAX et h:mm:ss 1 x | |||
| bref | MAX et hh:mm | 1 x | |||
| 3.Retour à 1 | bref | identique à 1,les valeursmémorisées ne sontpas effacées | identique à 1 | identique à 1 | 1 x |
| Quitter | long | sont effacées | est effacée | est effacée | 2 x |

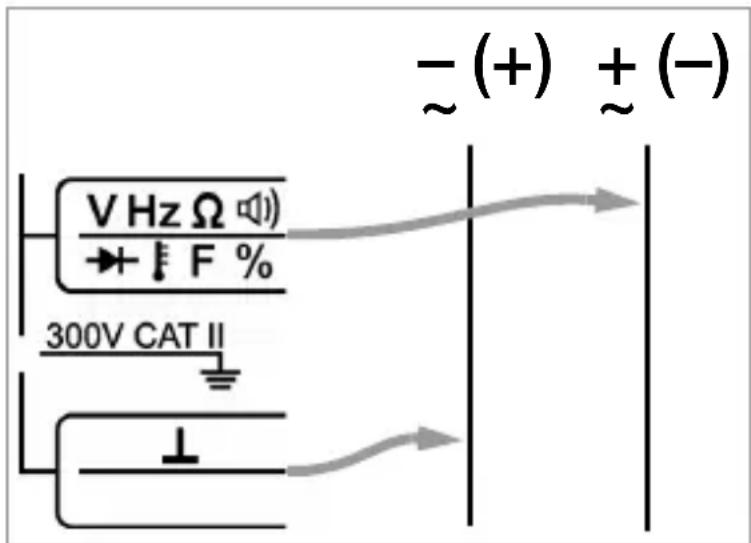

6 Mesure de tension et de fréquence
Positionnez le sélecteur rotatif sur V ∼ (TRMS) ou V =, selon la tension à mesurer. → Dans la position V ∼, vous pouvez basculer entre les modes mesure de tension et mesure de fréquence en appuyant sur la touche FUNC. Connectez les cordons de mesure comme indiqué sur le schéma. Le potentiel de la prise « ⊥ » doit être aussi proche que possible de la terre.
Attention!
Avant de le connecter pour effectuer une mesure de tension, assurez-vous que votre multimètre n'est pas réglé sur une plage de mesure d'intensité (« A ») et que les cordons de mesure sont branchés sur les prises correctes « V » et « ⊥ » ! Si les valeurs limites de déclenchement des fusibles sont dépassées à cause d'une erreur de manipulation, vous êtes en danger, ainsi que votre appareil !

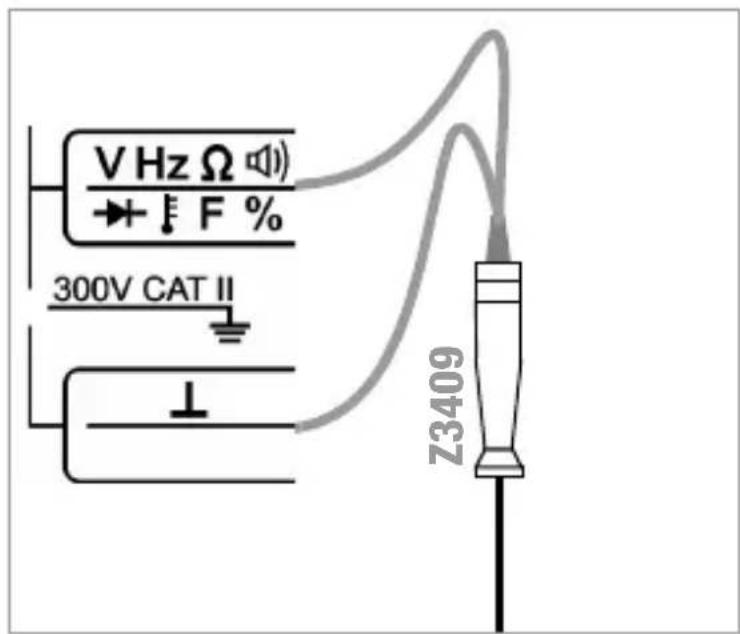

Réglage du zéro sur la plage de mesure 300 mv —
Sélectionnez la plage de mesure 300 mV. Connectez les cordons de mesure à l'appareil et reliez les extrémités libres. Appuyez brièvement sur la touche FUNC. L'appareil confirme le réglage du zéro par un signal sonore et l'écran LCD affiche «000.00 » (±1 digit) et le symbole ZERO. La tension
affichée au moment où vous appuyez sur la touche fait office de valeur de référence (±2000 digits maximum, ce qui correspond à 20 mV). Cette valeur sera automatiquement soustraite des valeurs mesurées par la suite.
Vous pouvez quitter la fonction de réglage du zéro - en appuyant « longtemps » sur la touche FUNC ; un double signal sonore confirme alors la désactivation de la fonction, - en éteignant l'appareil.

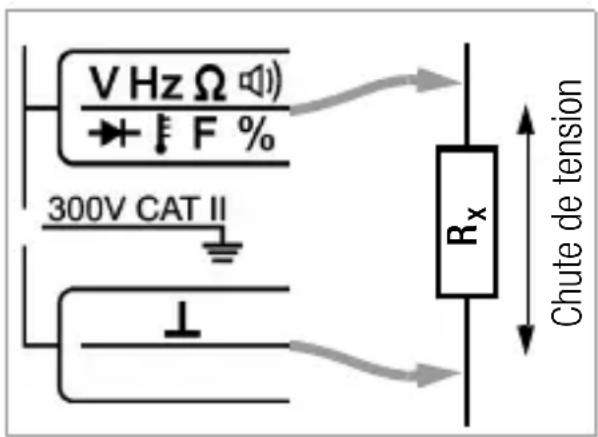

6.1 Mesure des très basses tensions
Pour prendre des mesures de chute de tension au niveau des fusibles, vous disposez d'une plage de mesure spéciale de 30 mV CC qui se caractérise par une haute définition de 10 μV pour une résistance d'entrée faible de 50 kΩ.
Réglez le rotateur sur « Temp RTD ».
Sélectionnez la mesure avec sonde « μV CC » en appuyant brièvement et de façon répétée sur la touche FUNC jusqu'à ce que « mV DC » soit affiché. Raccordez la sonde aux prises « ⊥ » et « V ».

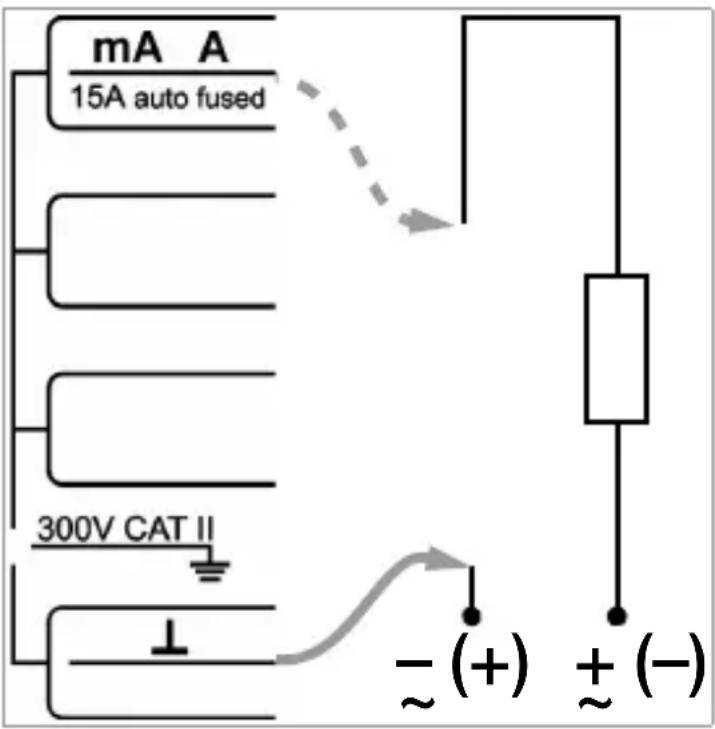

7 Mesure d'intensité
Déconnectez d'abord l'alimentation du circuit de mesure ou de l'appareil consommateur et déchargez, le cas échéant, tous les condensateurs. → Selon le type de courant, positionnez le bouton rotatif sur « » ou « A ». = → Le type de courant sélectionné est indiqué à l'écran LCD par le symbole = (CC) ou \~(CA). → Branchez l'appareil de mesure de manière sûre (sans résistance de contact) en série sur l'appareil consommateur, comme indiqué sur le schéma.
Remarques pour les mesures d'intensité :
- Vous ne devez utiliser cet appareil sur une installation à courant fort que si le circuit de courant est protégé par un fusible ou un disjoncteur de 20 A et que la tension nominale de l'installation ne dépasse pas 240 V~ (CA) ou 50 V = (CC).
- Construisez un circuit de mesure solide mécaniquement et protégez-le contre les ouvertures accidentelles. Dimensionnez la section des conducteurs et les points de connexion de manière à éviter toute surchauffe excessive.
- Dans les plages de mesure A, un signal sonore intermittent vous avertit si la valeur de mesure dépasse la valeur 10 A.
- Les plages de mesure d'intensité de 10 A maximum sont protégées par un coupe-circuit à réenclenchement automatique AUTO FUSE de 15 A/240 V CA /50 V CC. Pour répondre à l'exigence CAT, un fusible à action retardée supplémentaire (T16A/500V) est monté en série avec le coupe-circuit automatique que seul notre service après-vente est autorisé à remplacer en cas de déclenchement.
- Si le fusible de la plage de mesure d'intensité sélectionnée est défectueux ou que le coupe-circuit automatique s'est déclenché, le symbole FUSE s'affiche à l'écran numérique et un signal sonore retentit en même temps.
- Lorsqu'un dispositif de protection se déclenche, éliminez d'abord la cause de la surcharge avant de remettre l'appareil en service !
Attention!
Si l'on utilise un transformateur d'intensité avec une sortie en intensité ouverte du côté secondaire, p. ex. si un câble d'alimentation est défectueux ou n'est pas connecté, si un fusible a fondu, ou suite à une erreur de branchement, des tensions dangereuses peuvent être présentes aux connexions.

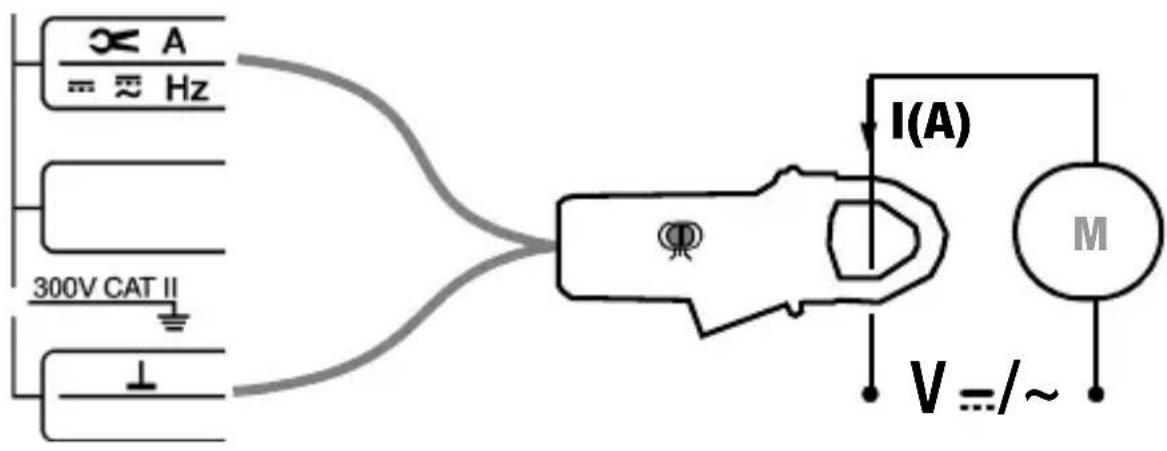

7.1 Mesure d'intensité avec capteurs d'intensité (à pince) à sortie en tension
Lorsque vous connectez un capteur d'intensité au multimètre, toutes les valeurs sont affichées correctement en fonction du rapport de transformateur programmé. Il suffit pour cela que le capteur d'intensité ait la sensibilité appropriée et que le rapport du transformateur correspondant ait été programmé avant la mesure.
Positionnez le sélecteur rotatif sur « ». Sélectionnez la fonction de mesure A (CC), A () (CA=CC), Hz, vitesse de rotation TPM1 ou TPM2 (voir ci-dessous) en appuyant sur la touche FUNC. Appuyez simultanément sur les touches FUNC et MAN/AUTO. Le rapport de transformation courant s'affiche à l'écran. Vous pouvez modifier le rapport du transformateur en appuyant sur la touche MAN ou DATA et le sélectionner en appuyant sur FUNC.
- Branchez le capteur d'intensité (à pince) aux prises « » et « ⊥ ».
Veuillez respecter les conditions d'utilisation spécifiées dans la norme IEC/EN 61010-2-32 concernant la catégorie de mesure, etc. pour le capteur d'intensité utilisé. Lorsque vous lisez la valeur de mesure, tenez compte de l'erreur supplémentaire due au capteur d'intensité.
| Rapport du transformateur du capteur d'intensité | Plage de mesure maximale | Plages de mesure disponibles *dans le multimètre | |
| A= | A ~ | ||
| 1 / 1 V / A | 00 A/30.000 A/300.00 A dépendant du capteur d'intensité utilisé | 0 ... 300.00 mA/3.000 A/30.00 A | |
| 1 / 10 V / A 0 ... 3.000 | |||
| 1 / 100 V / A 0 ... 30.000 A/300.00 A/3.0000 | kA | ||
| 1 / 1000 V / A 0 ... 300.00 A/3.0000 kA/30.0000 | kA | ||
* pour cordons de mesure court-circuités : valeur résiduelle de 1 à 70 D au point zéro conditionné par transformateur TRMS
7.2 Mesure de la vitesse de rotation TPM pour les moteurs à combustion
La mesure de la vitesse de rotation se fait par comptabilisation des impulsions. Selon le cycle de moteur (2 temps/4 temps), le nombre d'impulsions mesurables par tour varie.
Positionnez le rotateur sur « ». Appuyez sur la touche multifonctionnelle FUNC de façon répétée jusqu'à ce que l'unité Upm1 (TPM1: mesure de vitesse de rotation pour les moteurs à 2 temps : 1 impulsion par rotation) ou Upm2 (TPM2: mesure de vitesse de rotation pour les moteurs à 2 temps : 1 impulsion toutes les deux rotations) s'affiche brièvement. La valeur de mesure apparaît ensuite : par exemple, « Upm 244,3 » en rotations par minute.
8 Mesure de résistance
Positionnez le sélecteur rotatif sur « Ω ». Si aucun appareil à tester n'est connecté, un dépassement de capacité est signalé : « Ω H MΩ ». Avant de connecter l'appareil à tester, assurez-vous qu'il est hors tension. Les tensions étrangères faussent les résultats de mesure ! Le cas échéant, effectuez d'abord une mesure de tension. Connectez l'appareil à tester comme indiqué sur le schéma.
Réglage du zéro pour les plages de mesure de 30 Ω, 300 Ω et 3 kω
Lors des mesures de faibles résistances sur les plages de 30 Ω, 300 Ω et 3 kΩ, vous pouvez éliminer la résistance des câbles d'alimentation et des résistances de contact en réglant le zéro :
Branchez les cordons de mesure sur l'appareil et reliez les extrémités libres (court-circuit au niveau des pointes de touche). Appuyez brièvement sur la touche FUNC. L'appareil valide le réglage du zéro par un signal sonore; sur l'écran s'affichent « 0.00 Ω », « 0.00.00 Ω » ou « 0.0000 kΩ » et le symbole ZERO. La valeur mesurée au moment où vous appuyez fait office de valeur de référence (2000 digits maximum). Cette valeur sera automatiquement soustraite des valeurs mesurées par la suite. Vous pouvez quitter la fonction de réglage du zéro.
- en appuyant « longtemps » sur la touche FUNC ; un double signal sonore confirme alors la désactivation de la fonction ;
- en éteignant l'appareil.
9 Test de continuité
Lorsque l'appareil est réglé sur la plage de 0 à 310 Ω (uniquement) et que la fonction « signal sonore » est activée, il émet un signal continu sur la plage de 0 à 2 Ω environ.
Tournez le sélecteur rotatif sur Ω. Les symboles 🔒 et Ω s'affichent à l'écran. → Branchez les cordons de mesure sur l'objet à tester.
Remarque!
Le test de continuité est très rapide (< 50 ms) ; il permet de rechercher les faux contacts ( dus, p. ex., aux vibrations) sur les véhicules automobiles.
10 Test de diode
Positionnez le sélecteur rotatif sur « ». Si aucun appareil à tester n'est connecté, un dépassement de capacité est signalé : « OL V ». Assurez-vous que l'appareil à tester est hors tension. Les tensions étrangères faussent les résultats de mesure ! Le cas échéant, effectuez d'abord une mesure de tension. Connectez l'appareil à tester comme indiqué sur le schéma.
Sens de conduction ou court-circuit
L'appareil de mesure affiche la tension circulante en volts. Tant que la chute de tension ne dépasse pas la valeur d'affichage maximale de 5,1 V, vous pouvez examiner également plusieurs éléments raccordés en série, mais aussi des diodes de référence de faible tension de référence. Si le symbole « ∅L » s'affiche à l'écran, c'est que le circuit est interrompu ou que la tension qui circule est supérieure à 5,1 V.
Sens de non-conduction ou interruption
L'appareil de mesure affiche le symbole de dépassement de capacité « OL ». Les valeurs affichées inférieures à 5,1 V indiquent en principe un défaut dans le sens de non-conduction de la diode.
Remarque!
Les résistances et les semi-conducteurs en parallèle avec la diode faussent les résultats de mesure !
11 Mesure de capacité
Assurez-vous que l'appareil à tester est hors tension. Les tensions étrangères faussent les résultats de mesure !
Positionnez le sélecteur rotatif sur « F ».

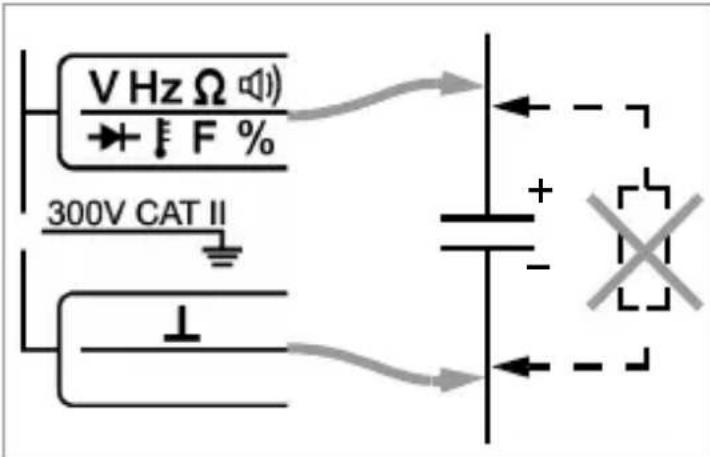

Raccordez l'objet à tester (déchargé!) via les cordons de mesure aux prises « ⊥ » et « V ».
Réglage du zéro sur la plage de mesure de 30 nf
Lors de la mesure de faibles capacités dans la plage de 30 nF, vous pouvez éliminer la capacité propre de l'appareil de mesure et la capacité des cordons d'alimentation en réglant le zéro :
- Branchez les cordons de mesure sans appareil à tester sur le multimètre.
Appuyez brièvement sur la touche FUNC.
L'appareil valide le réglage du zéro par un signal sonore ; sur l'écran s'affichent « 00.00 » et le symbole ZERO. La capacité mesurée au moment où vous appuyez fait office de valeur de référence (± 2000 digits maximum). Cette valeur sera automatiquement soustraite des valeurs mesurées par la suite.
Vous pouvez quitter la fonction de réglage du zéro
- en appuyant « longtemps » sur la touche FUNC ; un signal sonore confirme alors la désactivation de la fonction ;
- en éteignant l'appareil.
12 Mesure de fréquence – mesure de taux d'impulsions
Positionnez le sélecteur rotatif sur Hz.
Choisissez la variable à mesurer comme pour la mesure de tension.
Les plus faibles fréquences mesurables et les tensions maximales admissibles sont indiquées au chapitre 15 « Caractéristiques techniques ».
La mesure de taux d'impulsions vous permet de déterminer le rapport de la durée d'impulsions à celle de la période d'impulsions pour des signaux rectangulaires périodiques.
Appuyez deux fois brièvement sur la touche multifonctionnelle FUNC. L'appareil passe en mode de mesure du taux d'impulsions. Le taux d'impulsions, c'est-à-dire la durée d'impulsions d'un signal en pourcentage, s'affiche à l'écran en %.
$$ \text { Taux d'impulsions } (\%) = \frac {\text { Durée d'impulsions }}{\text { Durée de période }} \cdot 1 0 0 $$
Remarque
Durant la mesure du taux d'impulsions, la fréquence appliquée doit être constante.
13 Mesure de température avec PT100 et PT1000
Réglez le rotateur sur «Temp RTD». → Branchez le capteur Pt sur les prises « ⊥ » et « V ». L'appareil identifie automatiquement le capteur connecté (Pt 100 ou Pt 1000) et affiche la température mesurée dans l'unité de température sélectionnée.
Remarque!
Cette mesure tient compte automatiquement de la résistance d'alimentation des capteurs de température proposés en accessoires.
Mesure de température
avec prise en compte des résistances d'alimentation des capteurs de 0,1 Ω à 50 Ω
Les résistances d'alimentation des capteurs qui ont une autre valeur que 100 mΩ peuvent être prises en compte jusqu'à 50 Ω de la manière suivante :
Appuyez brièvement et simultanément sur les touches FUNC et MAN/AUTO. La résistance d'alimentation programmée s'affiche. Vous pouvez augmenter cette valeur en appuyant sur la touche DATA ou la diminuer en appuyant sur la touche MAN/AUTO. À chaque fois que vous appuyez brièvement, la valeur varie de 10 digits (0,1 Ω). Si vous maintenez la touche enfoncée, l'affichage change plus vite. En appuyant brièvement sur FUNC, vous revenez à la mesure de température.
La nouvelle valeur de résistance d'alimentation reste mémorisée après l'arrêt de l'appareil.
Remarque!
Le réglage standard est Pt100/Pt1000 et la résistance d'alimentation = 0,16 Ω.
14 Mesure de température avec thermocouple type K
Réglez le rotateur sur « Temp RTD ».
Sélectionnez la mesure de température avec thermocouple « Temp TC K » en appuyant longuement sur la touche FUNC. Sélectionnez l'unité de température °C ou °F en appuyant longuement sur la touche FUNC. → Branchez le capteur sur les prises « ⊥ » et « V ».
15 Caractéristiques techniques
| Fonction mesure | Plage de mesure | Définition à la VFPM Impédance d'entrée | |||
| 30 000 3 000 | --- | ~ | |||
| μV DC | 30 mV | 10 μV | 50 kΩ | — | |
| V | 300 mV | 10 μV | >11 MΩ | 11 MΩ // < 50 pF | |
| 3 V | 100 μV | 11 MΩ | 11 MΩ // < 50 pF | ||
| 30 V | 1 mV | 10 MΩ | 10 MΩ // < 50 pF | ||
| 300 V | 10 mV | 10 MΩ | 10 MΩ // < 50 pF | ||
| Chute de tension approx. à la VFPM | |||||
| A | 300 μA | 10 nA | 160 mV | ||
| 3 mA | 100 nA 160 mV | ||||
| 30 mA | 1 μA | 180 mV | |||
| 300 mA | 10 μA | 250 mV | |||
| 3 A | 100 μA | 360 mV | |||
| 10 A | 1 mA 920 mV | ||||
| Tension à vide | Cour. mes.à la VFPM | ||||
| Ω | 30 Ω | 10 mΩ | 1,3 V | 250 μA max. | |
| 300 Ω | 10 mΩ | 1,3 V | 250 μA max. | ||
| 3 kΩ | 100 mΩ | 1,3 V | 150 μA max. | ||
| 30 kΩ | 1 Ω | 1,3 V | 30 μA max. | ||
| 300 kΩ | 10 Ω | 1,3 V | 3 μA max. | ||
| 3 MΩ | 100 Ω | 1,3 V | 0,36 μA max. | ||
| 30 MΩ | 1 kΩ | 1,3 V | 0,1 μA max. | ||
| ∅ | 300 Ω | 0,1 Ω3) | 8,4V max. | Ik=1 mA | |
| → | 5,1 V1) | 1 mV 8,4V max. | I | k=1 mA | |
1) jusqu'à 5,1 V max. tension diodes ; au-delà, affichage symbole de dépassement de capacité « DL ».
2) Fréquence mesurable la plus faible avec signal de mesure sinusoidal symétrique par rapport au zéro
3) Définition de la valeur finale de la plage de mesure 3 000
4) Sensibilité d'entrée signal/sinus : Hz(V): 10...100% de PM à l'exception de mV: 30% min de PM; Hz(I): 20...100% de PM à l'exception de 3 A: 30% min de PM; Hz(pince): 30% min de PM
Légende: D = digit, val. mes. = valeur de mesure, PM = plage de mesure, VFPM = valeur finale de la plage de mesure
| Plage mesure | Insécurité intrinsèque de la définition maximale dans les conditions de référence | Capacité de surcharge1)Valeur Durée | |||
| ±(l... % val. mes.l + ... D) | ±(l... % val. mes.l + ... D) | ||||
| == | ~2)6) | ||||
| 30 | mV 1 | + 5 | -300 V== (DC)~ (AC)0,5eff sinusoïdale+0,5 + | ||
| 300 | mV4)0,2 | + 1 + 35 | |||
| 3 V 0,2 | + 3 0,5 + 30 | ||||
| 30 | V 0,2 | + 3 | |||
| 300 | V 0,2 | + 3 | |||
| ==6) | ~2)6) | ||||
| 300 μA | 0,5 + 5 | 1,5 + 30 | 0,36 A | permanent | |
| 3 mA 0,5 + 5 1,5 + 30 | |||||
| 30 mA 0,5 + 5 1,5 + 30 | |||||
| 300 mA 0,5 + 5 1,5 + 30 | |||||
| 3 A 0,7 + 5 1,5 + 30 | 10 A3) | ||||
| 10 A 0,7 + 5 1,5 + 30 | |||||
| 30 Ω | 1 + 5 | 300 V== (DC)~ (AC)effsinusoïdale | 10 s max. | ||
| 300 Ω | 0,2 + 54) | ||||
| 3 kΩ | 0,2 + 54)7) | ||||
| 30 kΩ | 0,2 + 5 | ||||
| 300 kΩ | 0,2 + 5 | ||||
| 3 M Ω | 0,2 + 5 | ||||
| 30 MΩ | 2 + 1 0 | ||||
| 3 + 5 | |||||
| 5,1 V | 0,5 + 3 | ||||
de 0 °C à + 40 °C
2) dans la plage 300 mV, les valeurs < 2 mV sont supprimées
V_CA(A_CA) 15 … 45 à 65 Hz... 10 (1) kHz sinusoidale. Influences voir page 24 et suivantes.
3) après mesure avec 10 A : 10 min. de temps de refroidissement au moins
4) si la fonction « Réglage du zéro » est activée, affichage de ZERO
5) plus écart du capteur
b) Insécurité intrinsèque spécifiée valable pour 3...100% de la plage de mesure CA pour pointes de touche court-circuitées : valeur résiduelle 1... 30 D au point zéro conditionné par transformateur TRMS
7) jusqu'à 1 kΩ : ± (0,2 + 9 D)
| Fonction mesure | Plage de mesure | Définition à la VFPM Impédance d'entrée30 000 3 000 | --- | ~ | ||
| Résistance de décharge | U_0 max | |||||
| F | 30 nF 10 pF 10 MΩ | 0,7 V | ||||
| 300 nF 100 pF 1 MΩ | 0,7 V | |||||
| 3 μF | 1 nF | 100 kΩ | 0,7 V | |||
| 30 μF | 10 nF | 11 kΩ | 0,7 V | |||
| 300 μF | 100 nF | 3 kΩ | 0,7 V | |||
| f_min^2) | Limite de puissance | |||||
| Hz4) | 300,00 Hz 0,01 Hz | 1 Hz | 3 x 10^6 V x Hz | |||
| 3,0000 kHz | 0,1 Hz | 1 Hz | ||||
| 30,000 kHz | 1 Hz | 1 Hz | ||||
| 300,00 kHz | 10 Hz | 1 Hz | ||||
| 1,0000 MHz | 100 Hz | 1 Hz | ||||
| % | 15...300 Hz: 2,0... 98,0% | 0,1 % | 3 x 10^6 V x Hz | |||
| ... 3 kHz: 5,0... 95,0% | 0,1 % | |||||
| ... 10 kHz: 10,0... 90,0% | 0,1 % | |||||
| Tours par impulsion | ||||||
| Upm1 | 60 ... 30 000 1 | |||||
| Upm2 | 60 ... 30 000 2 | |||||
| °C/°F | -200,0 ... +850,0 °C | Pt100 | 0,1 °C | |||
| -150,0 ... +850,0 °C | Pt1000 | 0,1 °C | ||||
| -250,0 ... +1372,0 °C | K / NiCr-Ni | 0,1 °C | ||||
1) jusqu'à 5,1 V max. tension diodes ; au-delà, affichage symbole de dépassement de capacité « DL ».
2) Fréquence mesurable la plus faible avec signal de mesure sinusoidal symétrique par rapport au zéro
3) Définition de la valeur finale de la plage de mesure 3 000
4) Sensibilité d'entrée signal/sinus : Hz(V): 10...100% de PM à l'exception de mV: 30% min de PM; Hz(I): 20...100% de PM à l'exception de 3 A: 30% min de PM; Hz(pince): 30% min de PM
Légende: D = digit, val. mes. = valeur de mesure, PM = plage de mesure, VFPM = valeur finale de la plage de mesure
| Plage mesure | Insécurité intrinsèque de la définition maximale dans les conditions de référence | Capacité de surcharge1)Valeur Durée | ||
| ±(l... % val. mes.l + ... D) | ±(l... % val. mes.l + ... D) | |||
| === | ~2)6) | |||
| 30 nF 1 | + 64) | 300 V=== (DC)~ (AC)effsinusoïdale | 10 s max. | |
| 300 nF 1 | + 6 | |||
| 3 μF 1 | + 6 | |||
| 30 μF 1 | + 6 | |||
| 300 μF 5 | + 6 | |||
| Tension de mesure max. | ||||
| 300,0 Hz | 300 V0,1 + 56)Tension d'entréeSinusoidale > 2 ... 5) | 300 V | 300 V 10 s max. | |
| 3,000 kHz | ||||
| 30 kHz 30 | ||||
| 300 kHz 10 | ||||
| 1000 kHz 10 | ||||
| % | 0,1 % de PM ±8 Digit | 300 V | 10 s max. | |
| 0,1 % de PM/kHz ±8 Digit | ||||
| 0,1 % de PM/kHz ±8 Digit | ||||
| ±Upm | ||||
| Upm1 | 60 ... 30 000 | 2 | 300 V | permanent |
| Upm2 | 60 ... 30 000 | 2 | ||
| Plage de mesure | ± (l... % val. mes.l + ... D) | |||
| Pt 100 | -200,0 ... +850,0 °C | 0,5 % + 155) | 300 V === (DC) /~ (AC)eff sinusoïdale | 10 s max. |
| Pt1000 | -150,0 ... +850,0 °C | 0,5 % + 155) | ||
| K / NiCr-Ni | -250,0 ... +1372,0 °C | 1 % + 5 K5) | ||
1) de 0 °C... à + 40 °C 2) dans la plage 300 mV, les valeurs < 2 mV sont supprimées 2) V_CA(A_CA)15 45 à 65 Hz... 10 (1) kHz sinusoidale. Influences voir page 24 et suivantes 3) après mesure avec 10 A : 10 min. de temps de refroidissement au moins 4) si la fonction « Réglage du zéro » est activée, affichage de ZERO 5) plus écart du capteur b) Insécurité intrinsèque spécifiée valable pour 3...100% de la plage de mesure CA pour pointes de touche court-circuitées : valeur résiduelle de 1... 30 au point zéro conditionné par transformateur TRMS ^7) jusqu'à 1 kΩ: ± (0,2 + 9 D)
Grandeurs d'influence et variations
| Grandeur d'influence | Plage d'influence | Variable à mesurer / Plage de mesure1) | Variation ( ... % + ... D) / 10 K |
| Température | 0 °C ... +21 °C et +25 °C ... +40 °C | V 0,2 + 10 | |
| V ~ 0,4 + 10 | |||
| 300 μA ... 300 mA =+ ~ | 0,5 + 10 | ||
| 3 A / 10 A =+ ~ | 1 + 10 | ||
| 300 Ω ... 300 kΩ | 0,2 + 10 | ||
| 3 M Ω 0,2 + 10 | |||
| 30 MΩ 1 + 10 | |||
| 30 nF ... 30 μF 0,5 + 10 | |||
| Hz / % 0,5 + 10 | |||
| °C (Pt100) 0,5 + 10 |
| Grandeur d'influence | Plage d'influence (définition max.) | Fréquence | Insécurité intrinsèque ^2) ±(1 ... % val. mes. I + ... D) |
| Fréquence V~(CA) | 3,0000 V 30,000 V | >15 Hz ... 45 Hz | 3 + 30 |
| >65 Hz ... 1 kHz | 1,5 + 30 | ||
| >1 kHz ... 5 kHz | 2,5 + 30 | ||
| >5 kHz ... 10 kHz | 3 + 30 | ||
| 300,00 mV 300,00 V >300,0 V | >15 Hz ... 45 Hz | 3 + 30 | |
| >65 Hz ... 10 kHz | 3 + 30 |
| Grandeur d'influence | Plage d'influence (définition max.) | Fréquence | Insécurité intrinsèque ^2) ±(1 ... % val. mes. I + ... D) |
| Fréquence I~ (CA) | 300,00 μA3,0000 mA,30,000 mA10,000 A | >15 Hz ... 45 Hz | 3 + 30 |
| >65 Hz ... 1 kHz | |||
| 300,00 mA | >15 Hz ... 45 Hz | 3 + 30 | |
| >65 Hz ... 500 Hz | 1,5 + 30 | ||
| >500 Hz ... 1 kHz | 3 + 30 | ||
| 3,0000 A | >15 Hz ... 45 Hz | 3 + 30 | |
| >65 Hz ... 500 Hz | 1,5 + 30 | ||
| >500 Hz ... 1 kHz | 3 + 30 |
1) avec réglage du zéro
2) les erreurs sont indiquées à partir de 10% de la plage de mesure
| Grandeur d'influence | Plage d'influence | Variable à mesurer / Plage de mesure | Variation 1) | |
| Forme d'onde de la variable à mesurer | Facteur de crête FC | 1 ... 2 | ± 5% val. mes. | ± 1% val. mes. |
| >2 ...4 | ||||
| >4 ...5 ± 7% val. mes. | ||||

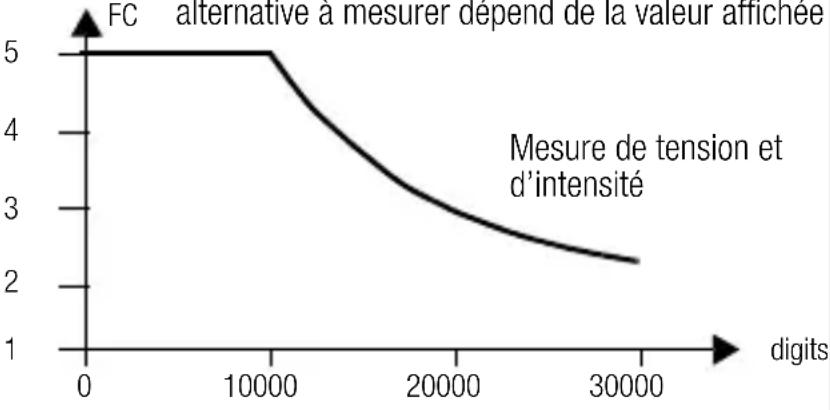

| Le facteur de crête FC admissible de la variable | ||||
 | ||||
| Grandeur d'influence | Plage d'influence | Variable à mesurer / Plage de mesure | Variation |
| Humidité relative | 75 %3 joursAppareil éteint | V, A, ΩF, Hz, %°C | 1 x insécurité intrinsèque |
| Grandeur d'influence | Plage d'influence | Plage de mesure | Atténuation |
| Tension parasite simultanée | Grandeur perturbatrice 300 V max-V > 90 dB | ||
| Grandeur perturbatrice 300 V ~ maxi 50 Hz, 60 Hz sinusoidale | 300 mV ... 30 V ~ | > 60 dB | |
| 300 V ~ | > 60 dB | ||
| tension parasite en série | Grandeur perturbatrice V ~ valeur nominale respective de la plage de mesure, 300 V ~ max., 50 Hz, 60 Hz sinusoidale | V ≥40 dB | |
| Grandeur perturbatrice 300 V = max. valeur nominale respective de la plage de mesure | V ~ | > 50 dB |
1) sauf forme d'onde sinusoidale
Conditions de référence
Température ambiante +23 °C ±3 K
Humidité relative 40... 75%
Fréquence de la variable à mesurer 45... 65 Hz
Forme d'onde de la variable à mesurer : sinusoidale
Tension des piles 3 V ±0,1 V
Temps de réponse (après sélection manuelle de la plage)
| Variable à mesurer / Plage de mesure | Temps de réponse de l'affichage numérique | Fonction de saut de la variable à mesurer |
| V,¥~,A =-, A ~ | 1,5 s | de 0 à 80% de la valeur finale de la plage de mesure |
| 30 Ω ... 3 MΩ | 2 s | de ∞ à 50% de la valeur finale de la plage de mesure |
| 30 MΩ 5 s | ||
| Continuité < 50 ms | ||
 | 1,5 s | |
| °C (Pt100/Pt1000) 3 s max. | ||
| 30 nF ... 300 μF | 2 s max. | de 0 à 50% de la valeur finale de la plage de mesure |
| >10 Hz | 1,5 s max. | |
Écran

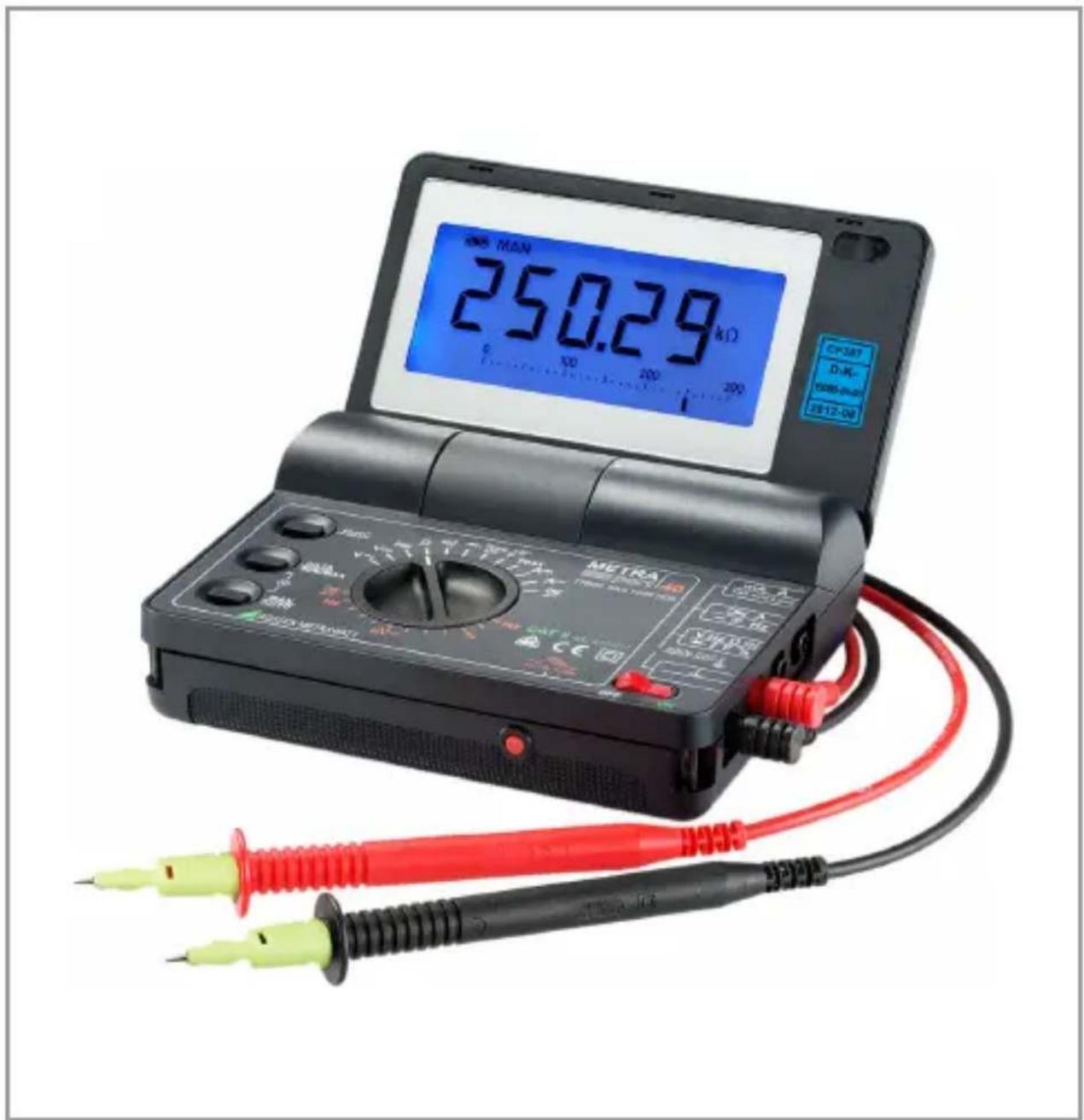

Ecran LCD (95 mm x 40 mm) à affichage analogique et numérique et avec indication de l'unité de mesure, du type de courant et de différentes fonctions spéciales.
Construction COG (chip on glass = report de puce sur verre) pour une
bonne lisibilité sous plusieurs angles
Rétro-éclairage
Deux touches activent le rétro-éclairage (assuré par des diodes électro-luminescentes) qui s'éteint automatiquement après environ 1 min.
analogique :
Ecran échelle LCD avec aiguille
Longueur d'échelle 80 mm pour V et A;
67 mm pour toutes les autres plages
Echelle 5
0 ±30 avec 35 divisions pour,
0 à 30 avec 30 divisions pour toutes les autres plages
Affichage de polarité à commutation automatique
Dépassement de capacité signalé par un triangle
Fréquence de mesure : 20 mesures/s
numérique :
Affichage / hauteur des chiffres : chiffres 7 segments / 20 mm
Nombre de chiffres 4 ^3/4 chiffres 31000 incréments
Dépassement de capacité affichage de « DL »
Affichage de polarité « – » Le signe mathématique est affiché si le pôle
positif est relié à « ⊥ »
Fréquence de mesure : 2 mesures/s
Réactualisation de l'écran
V=V~, A, Ω, ►, °C 2 par seconde
Hz 1 par seconde
Alimentation électrique
Piles
2 piles rondes de 1,5 V, piles alcalines CEI LR6
Durée de fonctionnement
avec piles alcalines : env. 200 heures
Test des piles
affichage de la charge des piles par un symbole de batterie à 4 segments « 📄 »
Commutation sur économie en courant
Le multimètre s'arrête automatiquement :
- lorsque la valeur de mesure ne varie pas pendant environ 10 minutes et qu'aucun élément de commande n'est activé pendant ce temps. Cette fonction d'arrêt automatique peut être désactivée.
– lorsque la tension de batterie est inférieure à 2,0 V environ
Dispositifs de protection
Plage 300 μA à 10 A – coupe-circuit automatique réenclenchable 15 A/240 V CA/50 V CC, – un fusible supplémentaire est monté en série avec le dispositif de protection automatique dont l'erreur ou l'absence sont détectées automatiquement (affichage de FUSE) : T16 A/500 V CA, 6,3 mm x 32 mm Puissance de commutation 1,5 kA à 500 V AC avec charge ohmique
Sécurité électrique
Classe de protection II selon DIN EN 61140/VDE 0140-1
Catégorie de mesure CAT II
Tension de service 300 V
Degré d'encrassement 2
Tension d'essai 2,3 kV\~ selon CEI 61010-1/VDE 0411-1
Compatibilité électromagnétique CEM
Emission de parasites EN 61326-1 classe B
Résistance aux parasites EN 61326-1, EN 61326-2-1
Conditions ambiantes
Plage de précision 0 °C... +40 °C
Températures de service -10 °C... à +50 °C
Températures de stockage -25 °C... à +70 °C (sans piles)
Humidité relative 75% maximum, sans condensation
Lieu d'utilisation à l'intérieur; à l'extérieur : uniquement
dans les conditions ambiantes indiquées
Construction mécanique
Type de protection Boîtier : IP 40, prises : IP 20
Extrait du tableau d'explication du code IP
| IP XY(1er chiffre X) | Protection contre les intrusions de corps étrangers solides | IP XY(2ème chiffre Y) | Protection contre les intrusions d’eau |
| 2 | ≥ 12,5 mm ∅ | 0 | non protégé |
| 4 | ≥ 1,0 mm ∅ | 0 | non protégé |
Dimensions 146 mm × 118 mm × 44 mm
Poids env. 450 g avec les piles
Attention!
Débranchez l'appareil du circuit de mesure avant de l'ouvrir pour remplacer les piles ou les fusibles !
16.1 Piles
Avant la première mise en service de votre appareil ou après une période de stockage, assurez-vous que les piles n'ont pas fui. Ensuite, répétez ce contrôle souvent.
Si les piles ont fui, vous devez, avant de remettre l'appareil en service, enlever soigneusement la totalité de l'électrolyte avec un chiffon humide et insérer de nouvelles piles. Lorsque le symbole « » s'affiche à l'écran, vous devez remplacer les piles le plus rapidement possible.
Cet appareil fonctionne avec deux piles de 1,5 V CEI R 6 ou CEI LR 6.
Attention !
Débranchez tous les pôles de l'appareil du circuit de mesure avant d'ouvrir le compartiment des piles !
Fermez l'appareil. Insérez une pièce de monnaie ou un objet similaire dans la fente entre le boîtier et le capot du compartiment des piles et appuyez vers le bas jusqu'à ce que le capot s'entrouvre. Ouvrez entièrement l'appareil et enlevez le capot du compartiment des piles. Insérez deux piles rondes de 1,5 V de type CEI R6 ou CEI LR6 dans le compartiment en respectant la polarité indiquée. Déposez le capot sur le compartiment des piles et appuyez dessus jusqu'à ce que vous l'entendiez s'enclencher. Éliminez les piles usagées conformément aux dispositions sur la protection de l'environnement !
16.2 Dispositifs de protection
Éliminez d'abord la cause de surcharge suite à la réponse du fusible avant de réemployer l'appareil !
Plage de 10 a
Lors des mesures de courants alternatifs élevés, il est normal que le coupe-circuit automatique de 15 A bourdonne. Si le coupe-circuit automatique de 15 A interrompt le circuit sur la plage de mesure sélectionnée, le symbole FUSE s'affiche sur l'écran numérique et un signal sonore retentit en même temps. Lorsque le coupe-circuit est déclenché, vérifiez que le bouton rouge est sorti, autrement dit qu'il n'est ni collé ni soudé. Mettez le sélecteur en position de test de continuité et court-circuitez les bornes Ω et 15 A ; le symbole « DL » doit s'afficher.
Attention!
Inspectez le circuit de mesure et éliminez la cause de la surcharge avant de réenclencher le coupe-circuit automatique (AUTO FUSE) en appuyant sur le bouton.
Seul notre service d'entretien est autorisé à remplacer le fusible monté en série avec le coupe-circuit automatique.
16.3 Boîtier / ouverture de l'appareil / réparation
Le boîtier ne nécessite pas de maintenance particulière. Veillez à ce que sa surface reste propre. Nettoyez-la avec un chiffon légèrement humide. Évitez d'utiliser des détergents, des abrasifs ou des solvants.
Seules des personnes qualifiées et agréées sont autorisées à ouvrir l'appareil afin d'assurer le bon fonctionnement en toute sécurité de l'appareil et pour conserver les droits à garantie.
De même, les pièces de rechange d'origine ne doivent être montées que par des personnes qualifiées et agréées.
S'il peut être établi que l'appareil a été ouvert par du personnel non autorisé, aucune garantie quant à la sécurité des personnes, la précision de mesure, la conformité avec les mesures de protection applicables ou tout autre dommage indirect ne sera accordée par le fabricant.
16.4 Reprise et élimination respectueuse de l'environnement
Cet appareil est un produit de Catégorie 9 selon la loi ElektroG (Instruments de surveillance et de contrôle).
Cet appareil est soumis à la directive WEEE. En outre, nous aimerions vous indiquer que vous trouvez la version actuelle sur notre site Internet www.gossenmetrawatt.com en introduisant la clé de recherche 'WEEE'.
Conformément à WEEE 2012/19/EU et ElektroG, nos appareils électriques et électroniques sont marqués du symbole ci-contre selon DIN EN 50419. Ces appareils ne doivent pas être éliminés avec les ordures ménagères. Pour la reprise des vieux appareils, veuillez vous adresser à notre service entretien. Si vous utilisez dans votre appareil ou dans les accessoires des piles ou des piles rechargeables (accumulateurs) qui ne sont plus suffisamment puissantes, ces piles doivent être correctement recyclées conformément aux réglementations nationales en vigueur.
Les piles rechargeables ou non peuvent contenir des substances nocives ou des métaux lourds comme le plomb (PB), le cadmium (Cd) ou le mercure (Hg).
Le symbole ci-contre indique que les piles rechargeables ou non ne doivent pas être éliminés avec les déchets domestiques, mais apportées aux points de collecte spécialement conçus à cet effet.
17 Messages du multimètre
| Message Fonction Signification | |
| FUSE mesure d'intensité fusible fondu ou coupe-circuit automatique déclenché | |
| tous modes tension des piles inférieure à 2,0 V | |
| OL mesures dans tous les modes signalisation d'un dépassement de capacité | |
18 Service de réparation et de pièces de rechange centre d'étalonnage\* et service de location d'appareils
En cas de besoin, adressez-vous à :
GMC-I Service GmbH
Service-center
Beuthener Straße 41
90471 Nürnberg • Allemagne
Téléphone +49 911 817718-0
Téléfax +49 911 817718-253
Courriel service@gossenmetrawatt.com
www.gmci-service.com
Cette adresse n'est valable que pour l'Allemagne. À l'étranger, nos filiales et représentations se tiennent à votre entière disposition.
*Daks laboratoire d'étalonnage des grandeurs de mesure électriques d-k-15080-01-01 homologué selon DIN en iso/cei 17025
Grandeurs de mesure homologuées : tension continue, intensité de courant continu, résistance de courant continu, tension alternative, intensité de courant alternatif, puissance active de courant alternatif, puissance apparente de courant alternatif, puissance de courant continu, capacité, fréquence et température
19 Service produits
En cas de besoin, adressez-vous à :
Gossen Metrawatt GmbH
Assistance téléphonique service produits
Téléphone +49 911 8602-0
Téléfax +49 911 8602-669
Courriel support@gossenmetrawatt.com
Copie du certificat d'étalonnage daks
Pour commander une copie du certificat d'étalonnage DAkkS de votre appareil, indiquez les codes figurant dans les champs supérieur et inférieur du certificat. Nous n'avons pas besoin du numéro de série de votre appareil.
Rédigé en Allemagne • Sous réserve de modifications et d'erreurs • Une version PDF est à votre disposition sur Internet
Toutes les marques, marques déposées, logos, désignations de produits et noms de sociétés sont la propriété exclusive de leurs propriétaires respectifs.
Gossen Metrawatt GmbH
Südwestpark 15
90449 Nürnberg • Allemagne
Téléphone +49 911 8602-0
Télécopie +49 911 8602-669
E-mail info@gossenmetrawatt.com
Internet www.gossenmetrawatt.com
