V-VERB PRO REV2496
Περιληπτικό Εγχειρίδιο
'Εκδοση 1.0 Νοέμβριος 2003
ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
ΠΡΟΣΟΧΗ: Για να περιοριστεί ο κίνδυνος ηλεκτροπληξίας, δεν επιτρέπεται η αφαίρεση του επάνω καλύμματος (ή του πίσω τοιχώματος) της συσκευής. Στο εσωτερικό δεν υπάρχουν εξαρτήματα που μπορούν να επισκευαστούν από το χρήστη. Για τις εργασίες επισκευής πρέπει οπωσδήποτε να απευθύνεστε σε εξειδικευμένο προσωπικό.
ΠΡΟΕΙΔΟΠ.:Για να περιορίσετε τον κίνδυνο πρόκλησης πυρκαγιάς ή ηλεκτροπληξίας, η συσκευή δεν επιτρέπεται να εκτεθεί σε βροχή ή υγρασία.
Το σύμβολο αυτό σας προειδοποιεί, όπου εμφανίζεται, για την ύπαρξη μη μονωμένων ρευματοφόρων καλωδίων επικίνδυνης τάσης στο εσωτερικό του περιβλήματος, η οποία εγκυμονεί κίνδυνο ηλεκτροπληξίας.
Το σύμβολο αυτό σας προειδοποιεί, όπου εμφανίζεται, για τις σημαντικότερες οδηγίες χειρισμού και συντήρησης στα συνοδευτικά έντυπα της συσκευής. Παρακαλούμε να διαβάσετε το εγχειρίδιο οδηγιών χρήσης.
Οι παρούσες οδηγίες προστατεύονται από το δικαίωμα πνευματικής ιδιοκτησίας. Οποιαδήπτοτε φωτοτυπία ή εκτύπωση, ακόμη και αποσπασματική, και οποιαδήπτοτε αναπαραγωγή εικόνων, ακόμη και σε τροποποιημένη μορφή, επιτρέπτεται μόνο μετά από γραπτή έγκριση της εταιρίας BEHRINGER Spezielle Studiotechnik GmbH.
To BEHRINGER είναι κατοχυρωμένο εμπορικό σήμα. Το εμπορικό σήμα SHARC® αποτελεί σήμα κατατεθέν και δεν σχετίζεται με κανέναν τρόπο με την εταιρεία BEHRINGER.
© 2003 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Münchheide II, Γερμανία
Τηλ. +49 2154 9206 0, Τηλεομοιοτυπία +49 2154 9206 4903
ΕΓΓΥΗΣΗ:
Οι όροι της εγγύπης που ισχόων αυτή τη στιγμή βρίσκονται στις αγγλικές και γερμανικές οδηγίες χρησης. Μποτρείτε να πάρετε τους όρους της εγγύπησα στα ελληνικά από την ιστοσελίδα μας στο Ίντερνετ http://www.behringer.com ή να τους ζητήσετε με ηλεκτρονικό ταχυδρομείο στη διεύθυνση support@behringer.de, με τηλεομοιοτιπία στο +49 2154 9206 4199 και τηλεφωνικώς στο +49 2154 9206 4166.
ΛΕΠΤΟΜΕΡΕΙΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ:
1) Διαβάστε τις παρούσες οδηγίες.
2) Φυλάξτε τις παρούσες οδηγίες.
3) Προσέξτε όλες τις προειδοποιήσεις.
4) Τηρήστε όλες τις οδηγίες.
5) Μην χρησιμοποιείτε αυτή τη συσκευή κοντά σε νερό.
6) Για τον καθαρισμό χρησιμοποιήστε μόνο ένα στεγνό πανί.
7) Μη φράζετε τα ανοίγματα εξαερισμού. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή.
8) Μην τοποθετείτε τη συσκευή κοντά σε πηγές θερμότητας, όπως π.χ. καλοριφέρ, θερμοσυσσωρευτές, σόμπες ή λοιπές συσκευές (ακόμη και ενισχυτές) που παράγουν θερμότητα.
9) Μην αχρηστεύετε τα χαρακτηριστικά ασφαλείας ενός φις συγκεκριμένης πολικότητας ή ενός φις με γείωση. Ένα βύσμα συγκεκριμένης πολικότητας διαθέτει δύο ελάσματα, όπου το ένα έχει μεγαλύτερο μήκος από το άλλο. Ένα φις με γείωση διαθέτει δύο ελάσματα και μια τρίτη προεξοχή γείωσης. Το έλασμα μεγαλύτερου μήκους ή η τρίτη προεξοχή αποσκοπούν στην ασφάλειά σας. Εάν το φις που παρέχεται δεν ταιριάζει στην πρίζα σας, συμβουλευθείτε έναν ηλεκτρολόγο για την αντικατάσταση της πρίζας.
10) Προστατέψτε το καλώδιο τροφοδοσίας, διότι δεν επιτρέπεται να το πατήσετε ή να το πιέζετε ειδικά στην περιοχή των φις, των καλωδίων προέκτασης και στο σημείο εξόδου από τη μονάδα.
11) Χρησιμοποιήστε αποκλειστικά πρόσθετα εξαρτήματα/αξεσουάρ που προβλέπονται από τον κατασκευαστή.
12) Η συσκευή επιτρέπεται να χρησιμοποιείται με καροτσάκι, βάση, τρίποδο, βραχίονα ή πάγκο που προβλέπεται από τον κατασκευαστή ή που διατίθεται μαζί με τη συσκευή. Εάν χρησιμοποιείτε καροτσάκι, πρέπει να είστε προσεκτικοί όταν μετακινείτε το συγκρότημα καροτσάκι/συσκευή, για να αποφύγετε τυχόν τραυμα-τισμούς λόγω εμποδίων.
13) Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο κατά τη διάρκεια καταιγίδων με κεραυνούς ή εάν δεν πρόκειται να την χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα.
14) Για τις εργασίες επισκευής πρέπει οπωσδήποτε να απευθύνεστε σε εξειδικευμένο προσωπικό. Σέρβις απαιτείται όταν η μονάδα έχει υποστεί ζημιά, όπως π.χ. ζημιά στο καλώδιο τροφοδοσίας ή το φις, εάν πέσουν υγρά ή ξένα αντικείμενα μέσα στη συσκευή, εάν η μονάδα εκτεθεί σε βροχή ή υγρασία, εάν δεν λειτουργεί σωστά ή πέσει στο έδαφος.
V-VERB PRO REV2496
1. ΕΙΣΑΓΩΓΗ
Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε με την αγορά της συσκευής V-VERB PRO της BEHRINGER. Με τη συσκευή V-VERB PRO αποκτήσατε μια συσκευή εφέ Reverb Modeling ιδιαίτερα υψηλής απόδοσης και ποιότητας. Η συσκευή αυτή εξελίχθηκε ειδικά για την παραγωγή εφέ αντήχησης με εκπληκτική φυσική χροιά. Είμαστε πραγματικά υπερήφανοι για το επαναστατικό REVERB MODELING, το οποίο σας επιτρέπει την αυθεντική προσομοίωση όχι μόνο χώρων, αλλά επίσης πολλών γνωστών συσκευών αντήχησης High-End.
Λόγω της γνήσιας αρχιτεκτονικής τεσσάρων καναλιών η συσκευή REV2496 έχει τη δυνατότητα να επεξεργάζεται ταυτόχρονα δύο εφέ με 96 kHz. Καθώς μπορείτε να επιλέξετε ελεύθερα τους τύπους εφέ και τη δρομολόγηση του σήματος, έχετε ουσιαστικά στη διάθεσή σας δύο εξ ολοκλήρου ανεξάρτητες συσκευές εφέ.
Βασικός σκοπός του παρόντος εγχειριδίου είναι να συμβάλλει στην κατανόηση της χρήσης των στοιχείων χειρισμού της συσκευής, έτσι ώστε να γνωρίσετε πραγματικά όλες τις λειτουργίες της. Αφού το διαβάσετε προσεκτικά, παρακαλούμε να το φυλάξετε, για να μπορείτε να το συμβουλεύεστε, όποτε χρειαστεί στο μέλλον.
1.1 Πριν ξεκινήσετε
1.1.1 Παράδοση
Ο V-VERB PRO REV2496 συσκευάστηκε στο εργοστάσιο ιδιαίτερα προσεκτικά, για να διασφαλιστεί η ασφαλής μεταφορά του. Εάν παρόλ' αυτά το χαρτοκιβώτιο έχει υποστεί ζημιά, παρακαλούμε να ελέγξετε αμέσως τη συσκευή για εξωτερικές ζημιές.
Εάν τυχόν εντοπίσετε τέτοιες ζημιές, MHN αποστείλετε τη συσκευή στο εργοστάσιο, αλλά ειδοποιήστε πρώτα οπωσδήποτε τον προμηθευτή σας και τη μεταφορική εταιρεία, διότι διαφορετικά υπάρχει περίπτωση να χάσετε το δικαίωμα αποζημίωσης.
Για να εξασφαιστεί η καλύτερη δυνατή προστασία του REV2496 κατά τη διάρκεια της χρήσης ή της μεταφοράς, προτείνουμε τη χρήση μίας βαλίτσας.
Χρησιμοποιείτε πάντοτε την αρχική συσκευασία για να αποφύγετε τις ζημιές κατά την αποθήκευση ή τη μεταφορά.
Μην αφήνετε ποτέ τα παιδιά να ασχολούνται χωρίς επίβλεψη με τη συσκευή ή τα υλικά συσκευασίας.
Παρακαλώ πετάξτε όλα τα υλικά συσκευασίας χωρίς να επιβαρύνετε το περιβάλλον.
1.1.2 Θέση σε λειτουργία
Фроптісте για επαρκή εξαερισμό και μην τοποθετείτε τον REV2496 επάνω σε τελικούς ενισχυτές ή κοντά σε θερμαντικά σώματα, για να αποτρέψετε τυχόν υπερθέρμανση της συσκευής.
Οι καμένες ασφάλειες πρέπει οπωσδήποτε να αντικατασταθούν με ασφάλειες με τη σωστή τιμή! Για τη σωστή τιμή των ασφαλειών συμβουλευθείτε το κεφάλαιο “TEXNIKA XAPAKTHPISTIKA”.
Η σύνδεση με το ηλεκτρικό δίκτυο πραγματοποιείται μέσω του καλωδίου τροφοδοσίας που περιλαμβάνεται στη συσκευασία, με σύνδεση ψυχρής συσκευής. Τα εξαρτήματα καλύπτουν τους σχετικούς κανονισμούς ασφαλείας.
Παρακαλούμε να λάβετε υπόψη σας ότι όλες οι συσκευές πρέπει οπωσδήποτε να είναι γειωμένες. Για τη δική σας ασφάλεια δεν πρέπει σε καμία περίπτωση να αφαιρέσετε ή να αχρηστεύσετε τη γείωση των συσκευών ή των καλωδίων τροφοδοσίας.
1.1.3 Εγγύηση
Παρακαλούμε να μας αποστείλετε την κάρτα εγγύησης συμπληρωμένη σωστά εντός 14 ημερών από την ημερομηνία αγοράς, διότι διαφορετικά θα χάσετε τα δικαιώματα παράτασης της εγγύησης. Ο αριθμός σειράς αναγράφεται στην επάνω πλευρά της συσκευής. Ως εναλλακτική επιλογή σας παρέχεται επίσης η δυνατότητα υποβολής της κάρτας εγγύησης μέσω υπολογιστή (online) από την ιστοσελίδα της εταιρείας μας στο διαδίκτυο (www.behringer.com).
1.2 Το εγχειρίδιο
Αυτό το εγχειρίδιο έχει οργανωθεί κατά τέτοιο τρόπο, ώστε να αποτελεί μια συνοπτική παρουσίαση των στοιχείων χειρισμού, ενώ ταυτόχρονα σάς πληροφορεί λεπτομερώς για τη χρήση τους. Για να σάς διευκολύνουμε στο να αντιληφθείτε γρήγορα τους υπάρχοντες συσχετισμούς, ταξινομήσαμε τα στοιχεία χειρισμού με βάση τη λειτουργία τους σε ομάδες. Εάν τυχόν χρειαστείτε λεπτομερείς επεξηγήσεις επάνω σε συγκεκριμένα θέματα, παρακαλούμε να επισκεφθείτε την ιστοσελίδα μας στη διεύθυνση www.behringer.com. Εκεί θα βρείτε π.χ. το σύνολο των εφαρμογών MIDI.
2. ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ ΚΑΙ ΣΥΝΔΕΣΕΙΣ

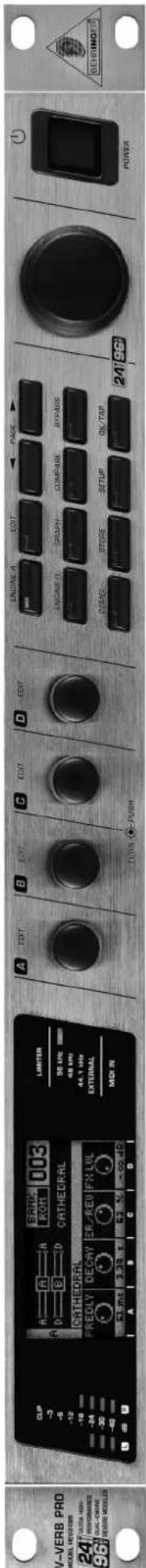

2.1 Η μπροστινή πλευρά
Ο χειρισμός της συσκευής REV2496 ελέγχεται μέσω μενού. Αυτό σημαίνει ότι ορισμένα στοιχεία χειρισμού εκτελούν διαφορετικές λειτουργίες, ανάλογα με το μενού στο οποίο βρίσκεστε. Με αυτόν τον τρόπο επιτυγχάνεται η εξοικονόμηση πλήκτρων και ρυθμιστών, με αποτέλεσμα να δημιουργείται μια πιο συνοπτική επιφάνεια χειρισμού. Η μεγάλη οθόνη LCD σας δείχνει πάντοτε με σαφήνεια, την τρέχουσα λειτουργία που έχει αντιστοιχηθεί στα στοιχεία χειρισμού.
Εικ. 2.1: Τμήμα οθόνης της συσκευής εφέ REV2496
Η ένδειξη μετρητή LED δείχνει τη στάθμη του σήματος εισόδου. Το κόκκινο CLIP-LED ανάβει όταν η στάθμη είναι πολύ υψηλή και συνεπώς υπάρχει περίπτωση δημιουργίας ακουστών παραμορφώσεων.
Η οθόνη χρησιμοποιείται για την απεικόνιση όλων των μενού που χρησιμοποιούνται για τη ρύθμιση της συσκευής. Στην κάτω περιοχή απεικονίζονται ανάλογα με το τρέχον επιλεγμένο μενού οι λειτουργίες των ρυθμιστών EDIT A - EDIT D ( ).
To MIDI IN-LED καταδεικνύει τη λήψη δεδομένων MIDI.
Το κόκκινο LIMITER-LED ανάβει όταν λειτουργεί ένας από τους περιοριστές Peak Limiter στο τμήμα εξόδου.
Αυτά τα LED σας δίνουν πληροφορίες για την επιλεγμένη συχνότητα δειγματοληψίας. Η συχνότητα δειγματοληψίας μπορεί να ρυθμιστεί στο μενού Setup. To EXTERNAL-LED ανάβει όταν η συσκευή REV2496 συγχρονίζεται εξωτερικά. Ο εξωτερικός συγχρονισμός μπορεί να πραγματοποιηθεί μέσω της ψηφιακής εισόδου ήχου ή μέσω της εισόδου Wordclock ( ).
Εικ. 2.2: Οι ρυθμιστές EDIT A έως D
6 Οι τέσσερις περιστροφικοί ρυθμιστές χωρίς τερματικό αναστολέα EDIT A - EDIT D χρησιμοποιούνται για τη μεταβολή όλων των τιμών παραμέτρων. Η αντίστοιχη λειτουργία και η τρέχουσα τιμή απεικονίζονται στην οθόνη.
Οι ρυθμιστές έχουν επίσης μια λειτουργία πίεσης, με την οποία μπορείτε να επιλέξετε εναλλάξ στο μενού Edit δύο παραμέτρους ή/και να επιβεβαιώσετε στο μενού Setup τις ρυθμίσεις που πραγματοποιήσατε.
Οι περιστροφικοί ρυθμιστές χωρίς τερματικό αναστολέα EDIT A - D αντιδρούν δυναμικά. Αυτό σημαίνει ότι η κάθε παράμετρος μεταβάλλεται ανάλογα με την ταχύτητα περιστροφής με διαφορετικά βήματα. Όσο πιο γρήγορη είναι η περιστροφική κίνηση, τόσο μεγαλύτερη είναι η μεταβολή της τιμής της παραμέτρου.


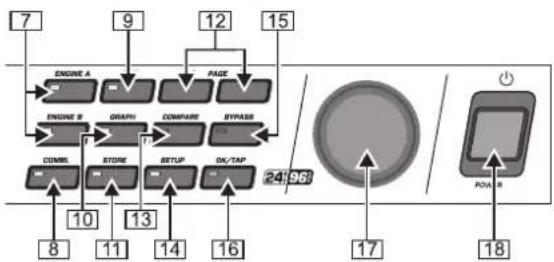

Εικ. 2.3: Πλήκτρα λειτουργίας και ρυθμιστής Preset
7 ENGINE A kai ENGINE B. Me autá ta plňktra επιλέγετε τους επεξεργαστές ("Engines"). Kάθε Engine αντιστοιχεί σε ένα στερεοφωνικό εφέ. Λόγω του ότι οι δύο Engines μπορούν να επιλεγούν άμεσα, μπορείτε π.χ. να αλλάξετε ταχύτατα ανάμεσα στο εφέ της Engine A kαι το εφέ της Engine B. Όταν είναι πατημένο το ένα από τα δύο plňktra, βρίσκεστε στο επίπεδο Recall. Εδώ μπορείτε να μεταβάλλετε με τη βοήθεια των ρυθμιστών χωρίς τερματικό αναστολέα EDIT A - D τις τιμές των τεσσάρων σημαντικότερων παραμέτρων του εφέ, χωρίς να πρέπει να ενεργοποιηθεί ο τρόπος λειτουργίας Edit.
8 Me to πλήκτρο COMBI. μπορείτε να επιλέξετε ένα πρόγραμμα συνδυασμένης λειτουργίας. Τα προγράμματα αυτά περιλαμβάνουν ρυθμίσεις και για τους δύο επεξεργαστές (Engines). Όταν το πλήκτρο COMBI. είναι πατημένο, βρίσκεστε στο επίπεδο Recall του προγράμματος συνδυασμένης λειτουργίας.
9 Πιέστε το πλήκτρο EDIT, για να περάσετε στο επίπεδο προγραμματισμού. Εδώ μπορείτε να επεξεργαστείτε όλες τις παραμέτρους ενός εφέ ή/και ενός προγράμματος συνδυασμένης λειτουργίας (Combination).
10 Εντός του επιπέδου EDIT τίθεται στη διάθεσή σας ο τρόπος λειτουργίας GRAPH, ο οποίος ενεργοποιείται με το πάτημα του πλήκτρου GRAPH. Ο τρόπος λειτουργίας GRAPH σας επιτρέπει την επεξεργασία των εφέ με γραφική απεικόνιση στην οθόνη. Οι παράμετροι του τίθενται εδώ στη διάθεσή σας δεν είναι νέες παράμετροι, αλλά μια επιλογή από τις παραμέτρους του επιπέδου EDIT.
11 Me to πλήκτρο STORE περνάτε στο μενού αποθήκευσης. Στο μενού αυτό μπορείτε να αποθηκεύσετε Preset (προκαθορισμένες ρυθμίσεις), να εισαγάγετε ονόματα για τα Preset και να επιλέξετε θέσεις αποθήκευσης.
12 Χρησιμοποιήστε το PAGE ▶/▶, για φυλλομέτρηση προς τα εμπρός και προς τα πίσω των επιμέρους σελίδων εντός ενός μενού (μέγ. 4).
13 To πλήκτρο COMPARE σας επιτρέπει να συγκρίνετε τις αλλαγές που μόλις πραγματοποιήσατε με το Preset που είχατε επιλέξει προηγουμένως. Εάν βρίσκεστε στον τρόπο λειτουργίας Combination, μπορείτε με το πάτημα του πλήκτρου COMPARE να καλέσετε το αρχικό Combi-Preset με όλες τις ρυθμίσεις του. Όταν η λειτουργία COMPARE είναι ενεργή, ανάβει το LED του πλήκτρου COMPARE και δεν είναι προς το παρόν δυνατόν να πραγματοποιήσετε μεταβολές τιμών. Για να επιστρέψετε στον τρόπο λειτουργίας Edit, έτσι ώστε να μπορέσετε να αποθηκεύσετε τις αλλαγές σας, πρέπει να πιέσετε ξανά το πλήκτρο COMPARE.
14 Me to πάτημα του πλήκτρου SETUP περνάτε στο μενού SETUP, μέσω του οποίου έχετε πρόσβαση σε όλες τις γενικές ρυθμίσεις της συσκευής, όπως π.χ. στάθμη εισόδου και εξόδου, ρυθμίσεις MIDI κ.λπ. Έτσι μπορείτε να προσαρμόσετε τη συσκευή REV2496 στις απαιτήσεις του τομέα εφαρμογών που επιθυμείτε. Περισσότερα για τις πολυδιάστατες δυνατότητες ρύθμισης του SETUP θα βρείτε στο κεφάλαιο 3.8.
15 To πλήκτρο BYPASS έχει δύο λειτουργίες, ανάλογα με την επιλεγμένη ρύθμιση της παραμέτρου WET DRY MIX στην πλευρά I/O του μενού Setup:
Όταν η παράμετρος είναι ρυθμισμένη σε INTERN, πραγματοποιείται κατά το πάτημα του πλήκτρου BYPASS παράκαψη των επεξεργαστών εφέ και ακούτε μόνο το "καθαρό" σήμα.
Όταν η παράμετρος είναι ρυθμισμένη σε EXTERN, απομονώνεται κατά το πάτημα του πλήκτρου BYPASS εξ ολοκλήρου το ηχητικό σήμα.
16 Το πλήκτρο ΟΚ/ΤΑΡ έχει δύο λειτουργίες:
OK: Αφού επιλέξετε ένα Preset, πιέστε το πλήκτρο OK, για να φορτώσετε το καινούργιο Preset. (Κάθε επιλογή με τον τροχό επιλογής Preset πρέπει να επιβεβαιώνεται με το OK.) To OK χρησιμοποιείται επίσης για την επιβεβαίωση κατά τη διαγραφή και αντικατάσταση των Preset.
Το ΤΑΡ σας επιτρέπει τη διαισθητική εισαγωγή τιμών χρόνου σε παραμέτρους Delay και LFO-Speed: Πιέστε με το ρυθμό του μουσικού κομματιού πολλές φορές το πλήκτρο ΤΑΡ και το εφέ ρυθμίζεται αυτόματα στο ρυθμό του τραγουδιού. Η τιμή υπολογίζεται ως μέσος όρος των τελευταίων τεσσάρων πατημάτων του πλήκτρου ΤΑΡ. Οι τιμές παραμέτρων που μπορούν να μεταβληθούν με τη βοήθεια της λειτουργίας ΤΑΡ απεικονίζονται με ένα “T” δίπλα στους αντίστοιχους ρυθμιστές παραμέτρων στην οθόνη.
17 Me τη βοήθεια του περιστροφικού ρυθμιστή χωρίς τερματικό αναστολέα PRESET μπορείτε να επιλέξετε ένα πρόγραμμα αποθήκευσης.
18 Me to diakópttn POWER everypontoiéitai o REV2496. O diakópttns POWER πρέπει να βρίσκεται στη θέση "Off" (μη πατημένος), όταν συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο.
Παρακαλούμε να προσέξετε τα εξής: Ο διακόπτης POWER δεν αποσυνδέει ολοκληρωτικά τη συσκευή από το ηλεκτρικό δίκτυο κατά την απενεργοποίησή της. Εάν λοιπόν δεν σκοπεύετε να χρησιμοποιήσετε τη συσκευή για μεγαλύτερο χρονικό διάστημα αποσυνδέστε το καλώδιο από την πρίζα.
V-VERB PRO REV2496
2.2 Η πίσω πλευρά

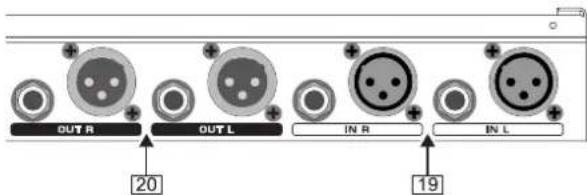

Εικ. 2.4: Αναλογικές είσοδοι και έξοδοι

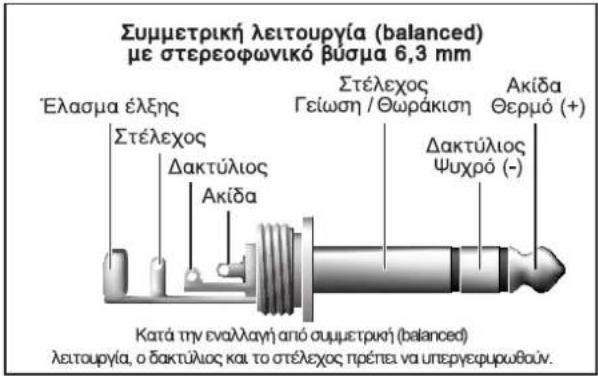

19 Αυτές είναι οι αναλογικές ΕΙΣΟΔΟ/με μορφή συμμετρικών υποδοχών βύσματος 6,3 mm και υποδοχών XLR. Βεβαιωθείτε για τη σωστή διαμόρφωση του σήματος εισόδου. Οι υπερβολικά υψηλές στάθμες, οι οποίες υπερφορτώνουν τους μετατροπείς της συσκευής V-VERB PRO, πρέπει να αποφεύγονται οπωσδήποτε. Οι ψηφιακές παραμορφώσεις είναι ιδιαίτερα δυσάρεστες, λόγω του ότι η έντασή τους δεν αυξάνεται σταδιακά, αλλά ακούγονται αμέσως. Χαμηλώστε, εάν απαιτείται, την ένταση του σήματος από την κονσόλα μίξης.
20 Οι δύο ΕΞΟΔΟ/της συσκευής REV2496 αποτελούν επίσης συμμετρικές υποδοχές βύσματος και XLR.
Εικ. 2.5: Ψηφιακές συνδέσεις ήχου
21 Η συσκευή εφέ REV2496 διαθέτει μια ψηφιακή θύρα επικοινωνίας AES/EBU με σύνδεση XLR. Με αυτόν τον τρόπο μπορείτε να εισάγετε και να εξάγετε δεδομένα σε μορφότυπο AES/EBU και σε μορφότυπο S/PDIF.
22 Από την ψηφιακή οπτική θύρα επικοινωνίας εισάγονται και εξάγονται επίσης ηχητικά δεδομένα. Το μορφότυπο (AES/EBU ή S/PDIF) μπορεί να επιλεγεί στο SETUP.
Μπορείτε να χρησιμοποιήσετε ταυτόχρονα τις ψηφιακές και τις αναλογικές συνδέσεις ήχου, για να τροφοδοτήσετε και τις δύο Engines με διαφορετικά σήματα. Έτσι έχετε στη διάθεσή σας μια πλήρως εξοπλισμένη συσκευή αντήχησης 4 καναλιών. Για τη λειτουργία της δεν υπάρχει κανένας περιορισμός απόδοσης ακόμη και στα 96 kHz!
Η είσοδος Master επιλέγεται στο μενού Setup. Στον τρόπο λειτουργίας COMBI.-Edit μπορείτε να αλλάξετε τη διαμόρφωση εισόδου και εξόδου.
23 Μέσω της εισόδου WORDCLOCK μπορείτε να εισαγάγετε ένα εξωτερικό σήμα Wordclock για το συγχρονισμό της συσκευής REV2496 από μια άλλη συσκευή. Αυτή η σύνδεση αποτελεί μια υψιωμική ομοαξονική υποδοχή BNC και δεν διαθέτει εσωτερική τερματική αντίσταση. Παρακαλούμε να προσέξετε επίσης σχετικά το κεφάλαιο 6.4.

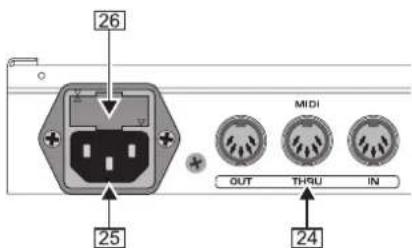

Εικ. 2.6: Συνδέσεις MIDI και σύνδεση δικτύου
24 Οι συνδέσεις MIDI χρησιμοποιούνται για την επικοινωνία του REV2496 με έναν υπολογιστή ή με άλλες συσκευές MIDI. Μέσω της σύνδεσης MIDI IN λαμβάνονται δεδομένα MIDI και μέσω της σύνδεσης MIDI OUT μπορούν να μεταδοθούν εντολές MIDI. Οι εντολές MIDI που λαμβάνονται εξάγονται από την υποδοχή MIDI THRU και μπορούν να μεταδοθούν περαιτέρω σε άλλες συσκευές.
25 H σύνδεση με το ηλεκτρικό δίκτυο πραγματοποιείται μέσω υποδοχής σύνδεσης ψυχρής συσκευής IEC. Το ανάλογο καλώδιο τροφοδοσίας περιλαμβάνεται στη συσκευασία.
26 Στην ΥΠΟΔΟΧΗ ΑΣΦΑΛΕΙΑΣ του REV2496 μπορείτε να αντικαταστήσετε την ασφάλεια. Κατά την αντικατάσταση της ασφάλειας πρέπει οπωσδήποτε να χρησιμοποιήσετε ασφάλεια ίδιου τύπου. Προσέξτε σχετικά τα στοιχεία που αναφέρονται στο κεφάλαιο 8 "TEXNIKA XAPAKTHPISTIKA".
3. XEIPISMOΣ
3.1 Tα Preset εφέ
Όταν αρχίσετε να χρησιμοποιείτε τη συσκευή εφέ REV2496, σας συνιστούμε να εργαστείτε πρώτα με Preset (προκαθορισμένα) εφέ, πριν ξεκινήσετε να προγραμματίζετε δικά σας εφέ. Η συσκευή REV2496 διαθέτει δύο ανεξάρτητους επεξεργαστές (ονομάζονται επίσης Engines), οι οποίοι μπορούν να χρησιμοποιηθούν ξεχωριστά ή ταυτόχρονα. Κάθε Engine έχει τη δυνατότητα να επεξεργαστεί διαφορετικό εφέ.
Παρακαλούμε να λάβετε υπόψη ότι είναι πάντοτε ενεργοποιημένες και οι δύο Engines καθώς και ότι ισχύει η επιλεγμένη δρομολόγηση (βλέπε εικ. 3.7). Η δρομολόγηση (Routing) καθορίζεται και αποθηκεύεται στον τρόπο λειτουργίας COMBI.-Edit.
Η συσκευή REV2496 διαθέτει 400 θέσεις αποθήκευσης, οι οποίες κατανέμονται ως εξής: 200 θέσεις αποθήκευσης, οι οποίες έχουν δεσμευτεί για τις Engines A και B καθώς και άλλες 200 θέσεις αποθήκευσης για τα συνδυασμένα εφέ.
Οι 200 θέσεις αποθήκευσης χωρίζονται σε δύο συστοιχίες με 100 θέσεις αποθήκευσης η κάθε μία. Οι πρώτες 100 θέσεις (001 - 100) είναι μη διαγραφόμενα εργοστασιακά Preset, τα οποία χαρακτηρίζονται στην οθόνη στη σελίδα Recall ως BANK με ROM (Read Only Memory). Οι υπόλοιπες 100 θέσεις είναι διαγραφόμενες θέσεις αποθήκευσης για την αποθήκευση των δικών σας δημιουργιών. Αυτές χαρακτηρίζονται ως USER. Οι δύο συστοιχίες βρίσκονται η μία πίσω από την άλλη και συνεπώς κατά την επιλογή των Preset με τη βοήθεια του τροχού επιλογής PRESET απεικονίζονται πρώτα τα ROM-Preset (001 - 100) και στη συνέχεια τα USER-Preset (101 - 200).
| ROM USER |
| Engines A+B 001 | -100 101-200 |
| Combinations 001 | -100 101-200 |
Πίν. 3.1: Θέσεις αποθήκευσης της συσκευής REV2496
Η συσκευή REV2496 διαθέτει 14 αλγόριθμους εφέ. Ένας αλγόριθμος είναι ένας μαθηματικός τύπος, ο οποίος υπολογίζει ένα συγκεκριμένο τύπο εφέ (π.χ. αντήχηση ή Delay). Θα μπορούσαμε να συγκρίνουμε τη συσκευή REV2496 με έναν υπολογιστή, του οποίου η ισχύς του επεξεργαστή μπορεί να χρησιμοποιηθεί για ένα μεγάλο αριθμό προγραμμάτων για διάφορους σκοπούς. Ένας αλγόριθμος θα αντιστοιχούσε σε αυτή τη σύγκριση σε ένα πρόγραμμα του υπολογιστή. Όλοι οι αλγόριθμοι περιγράφονται ακριβώς στο κεφάλαιο 4. Οι θέσεις αποθήκευσης 001 έως 014 περιλαμβάνουν κάθε αλγόριθμο μία φορά. Εάν λοιπόν φάχνετε κάποιο συγκεκριμένο τύπο εφέ, πρέπει να φορτώσετε ένα από αυτά τα Preset.
3.2 Επιλογή των Preset
Μετά την ενεργοποίηση της συσκευής φορτώνεται αυτόματα to Preset που είχε χρησιμοποιθεί τελευταίο. Για να καλέσετε κάποιο άλλο Preset, πιέστε στη συνέχεια το πλήκτρο ENGINE A, ENGINE B ή COMBI., ανάλογα με το εάν θέλετε να καλέσετε ένα Preset στην Engine A, B ή ένα Preset συνδυασμένου εφέ. Επιλέξτε στη συνέχεια με τη βοήθεια του τροχού επιλογής PRESET τον επιθυμητό αριθμό Preset. Πιέστε το OK/TAP, για να επιβεβαιώσετε την επιλογή σας. Τώρα φορτώνεται to Preset. Εάν δεν θέλετε να φορτώσετε κάποιο καινούργιο πρόγραμμα ή επιλέξατε κατά λάθος κάποιο, πιέστε ζανά το πλήκτρο ENGINE A ή/και B ή το πλήκτρο COMBI., για να επιστρέψετε στο τρέχον Preset.
To kaivoúργιο Preset φορτώνεται μόνο αφού πατηθεί το πλήκτρο ΟΚ/ΤΑΡ.
Παρακαλούμε να λάβετε υπόψη σας κατά την αλλαγή των Preset ότι οι διάφοροι αλγόριθμοι εφέ μπορεί εν μέρει να παρουσιάσουν διαφορετικές εντάσεις. Για αυτό το λόγο συνιστάται κατά την επιλογή ενός καινούργιου Preset να μειώσετε την ένταση ακρόασης. Με την αποθηκευόμενη παράμετρο FX Level μπορείτε να εξομοιώσετε τυχόν διαφορές έντασης (βλέπε κεφάλαιο 3.8.3).
3.3 Επεξεργασία των Preset
Μπορείτε να μεταβάλλετε κάθε Preset, για να το προσαρμόσετε στην επιθυμητή χροιά ή στις ανάγκες ενός συγκεκριμένου οργάνου ή μουσικού κομματιού. Η συσκευή REV2496 διαβέτει ένα μεγάλο αριθμό παραμέτρων (μέχρι και 30 στο V-Verb), οι οποίες σας επιτρέπτουν να επηρεάσετε κάθε επιμέρους λεπτομέρεια του εφέ. Για να μπορέσετε να διατηρήσετε τον έλεγχο όλων αυτών των δυνατοτήτων ρύθμισης, σας παρέχουμε διάφορες δυνατότητες για την επεξεργασία των εφέ:
▲Απλή επεξεργασία των τεσσάρων πιο σημαντικών παραμέτρων κατευθείαν μετά τη φόρτωση ενός Preset
▲Επεξεργασία όλων των παραμέτρων στο μενού EDIT
▲Επεξεργασία με γραφική υποστήριξη (μενού GRAPH)
Αυτοί οι διαφορετικοί τρόποι εργασίας περιγράφονται λεπτομερώς στα επόμενα κεφάλαια:
3.3.1 Απλή επεξεργασία
Κατευθείαν μετά την κλήση ενός Preset περνάτε στο επίπεδο Recall. Εδώ έχετε ήδη πρόσβαση σε τέσσερα μεγέθη ρύθμισης (παραμέτρους) ενός εφέ (βλ. πίν. 3.1). Η επιλογή των παραμέτρων έχει πραγματοποιηθεί κατά τέτοιον τρόπο, ώστε να μπορείτε να μεταβάλλετε γρήγορα και απλά τις σημαντικότερες ιδιότητες του εφέ.
Eik. 3.1: Engine A (σελίδα Recall)
Με την περιστροφή των ρυθμιστών EDIT A, B, C και D μπορείτε να μεταβάλλετε τις τιμές αυτών των τεσσάρων παραμέτρων. Οι παράμετροι και οι τρέχουσες τιμές απεικονίζονται στην κάτω πλευρά της οθόνης. Ο ρυθμιστής EDIT D αντιστοιχείται πάντοτε στην ένταση του εφέ (FX Level), στη μίξη (σε εφέ διαμόρφωσης) ή στο Gain (Compressor).
| Effect EDIT A ED | IT B EDIT | C EDIT D | | |
| V-Verb Decay ER | /Rev ER S | ze FX Level | | |
| Concert Predelay | Decay ER | /Rev FX Level | | |
| Cathedral | Predelay | Decay ER | Rev FX Level | |
| Theater | Predelay | Decay ER | Rev FX Level | |
| Gold Plate | Predelay | Decay ER | Rev FX Level | |
| Ambience | Predelay | Decay Size | FX | Level |
| Gated | Predelay | Density Decay FX Level |
| Reverse | Predelay | Rise | Decay FX | Level |
| Delay | Predelay | Delay 1 | Delay 2 | FX Level |
| X-over Delay | Delay 1 | Delay 2 | Delay 3 | FX Level |
| Chorus/Flanger | Speed | Mod Dly Feedb Mix |
| Phaser | Speed | Depth | Reson | Mix |
| Tremolo | Speed | Phase LFO Mod Mix |
| Compressor | Thresh | Ratio | Attack M-Gain |
Πίν. 3.2: Παράμετροι σε άμεση πρόσβαση (επίπεδο Recall)
3.3.2 Εκτενής επεξεργασία στον τρόπο λειτουργίας EDIT
Πιέστε το πλήκτρο EDIT, για να περάσετε στον τρόπο λειτουργίας EDIT. Η οθόνη απεικονίζει πλέον την πρώτη από τις μέχρι τέσσερις σελίδες EDIT. Η εναλλαγή των επιμέρους σελίδων προς τα εμπρός ή προς τα πίσω πραγματοποιείται με το πλήκτρο PAGE ◀ /▶. Ανά σελίδα υπάρχουν μέχρι οκτώ παράμετροι. Όταν στην οθόνη απεικονίζονται δύο ρυθμιστές παραμέτρων ο ένας επάνω από τον άλλον, μπορείτε να επιλέξετε εναλλάς την επάνω και την κάτω παράμετρο με το πάτημα των ρυθμιστών EDIT.
Εικ. 3.2: Η σελίδα EDIT 1
Ο αλγόριθμος εφέ ενός Preset δεν είναι δυνατόν να επιλεγεί. Εάν θέλετε να επεξεργαστείτε κάποιο Preset, πρέπει πρώτα να φορτώσετε ένα πρόγραμμα, το οποίο βασίζεται στον επιθυμητό αλγόριθμο. Τα ROM-Preset 001 έως 014 περιλαμβάνουν τους αλγόριθμους 1 έως 14.
Η ακριβής περιγραφή των επιμέρους παραμέτρων περιλαμβάνεται στο κεφάλαιο 4 “ΤΑ ΕΦΕ”.
3.3.3 Επεξεργασία των Engine στον τρόπο λειτουργίας GRAPH
Στη λειτουργία EDIT ο τρόπος λειτουργίας GRAPH σας επιτρέπει την επεξεργασία παραμέτρων με γραφική παράσταση. Σχεδόν κάθε σελίδα EDIT διαθέτει μια αντίστοιχη σελίδα GRAPH. Μπορείτε να επιλέξετε εναλλάξ ανά πάσα στιγμή τα μενού EDIT και GRAPH με το πάτημα του πλήκτρου GRAPH.
line
| ER/REV | ER DLY | REU DLY | DECAY |
| :--- | :--- | :--- | :--- |
| 53 | 8 ms | 24 ms | 3.11 s |
| A | B | C | D |
Εικ. 3.3: Ο τρόπος λειτουργίας GRAPH
Στις σελίδες GRAPH έχετε άμεση πρόσβαση σε μέχρι τέσσερις παραμέτρους, τις οποίες μπορείτε να μεταβάλλετε κανονικά με τα πλήκτρα EDIT A - D. Σε ορισμένα εφέ μπορεί και εδώ να πραγματοποιηθεί με το πάτημα των ρυθμιστών EDIT εναλλαγή ανάμεσα σε δύο παραμέτρους. Έτσι έχετε και σε αυτό το επίπεδο πρόσβαση σε σχεδόν όλες τις παραμέτρους του εφέ.
3.4 Επεξεργασία συνδυασμών (Combinations)
Πιέστε το πλήκτρο COMBI., για να περάσετε στο επίπεδο Combination. Η κάθετη μπάρα αριστερά στην οθόνη δείχνει “Α + Β”.
Eik. 3.4: Combination, σελίδα Recall
Στο επίπεδο Recall μπορείτε να μεταβάλλετε με τους ρυθμιστές EDIT A και EDIT B τις δύο σημαντικότερες παραμέτρους της Engine A και με τους ρυθμιστές EDIT C και EDIT D αυτές της Engine B.
Στο επίπεδο EDIT (πλήκτρο EDIT πατημένο) μπορείτε να μεταβάλλετε δύο παραμέτρους τιμών στάθμης των δύο επεξεργαστών (Engines). Μπορείτε να εκμηδενίσετε (σίγαση) τις τιμές στάθμης (με εξαίρεση το εφέ Compressor) με το πάτημα των ρυθμιστών χωρίς τερματικό αναστολέα EDIT. Κατά την έξοδο από το επίπεδο EDIT αναιρούνται αυτόματα οι ρυθμίσεις σίγασης.
Εικ. 3.5: Η σελίδα EDIT ενός συνδυασμένου εφέ
Αυτός ο πίνακας δείχνει ποιες παράμετροι μπορούν να επεξεργαστούν για κάθε εφέ:
| COMBI | Recall | Edit |
| Parameter 1 | Parameter 2 | Parameter 1 | Parameter 2 |
| V-Verb Decay ER | /Rev Dry FX | Level | | |
| Concert Predelay | Decay Dry | FX Level | | |
| Cathedral Predelay | Decay Dry | FX Level | | |
| Theater Predelay | Decay Dry | FX Level | | |
| Gold Plate Predelay | Decay Dry | FX Level | | |
| Ambience Predelay | Decay Dry | FX Level | | |
| Gated | Predelay Density | Dry FX Level | | |
| Reverse | Predelay Rise | Dry FX Level | | |
| Delay | Predelay Delay 1 | Dry FX Level | | |
| X-over Delay Delay 1 | Delay 2 | Dry FX Level | | |
| Chorus/Flanger | Speed | Moddly | Mix Gain | |
| Phaser | Speed | Depth | Mix | Gain |
| Tremolo | Speed | Phase M | x Gain | |
| Compressor | Threshold | Ratio | Attack | Gain |
Πίν. 3.3: Παράμετροι εφέ στον τρόπο λειτουργίας COMBI.
Εάν θέλετε να αλλάξετε την επιλογή εφέ των Combinations, πιέστε το ENGINE A και φορτώστε εκεί το επιθυμητό Preset. Στη συνέχεια πιέστε το ENGINE B και επιλέξτε και εδώ το επιθυμητό Preset για την Engine B (παρακαλούμε να επιβεβαιώνετε κάθε φορά με το ΟΚ/ΤΑΡ).
Για να αλλάξετε τη δρομολόγηση (Routing) μιας Combination, πιέστε πρώτα το πλήκτρο EDIT και επιλέξτε στη συνέχεια με τη βοήθεια του τροχού επιλογής PRESET τη δρομολόγηση (παράλληλα 1 - 6, σειριακά 1 - 4). Επιβεβαιώστε με το ΟΚ/ΤΑΡ.
I
Σε ένα συνδυασμό (Combination) αποθηκεύονται η δρομολόγηση, οι επιλεγμένοι αριθμοί Preset και οι τέσσερις σημαντικότεροι παράμετροι (βλέπε πίν. 3.2) της κάθε Engine. Οι ρυθμίσεις αυτών των τεσσάρων τιμών παραμέτρων δεν αποθηκεύονται στα Engine-Preset. Πιο σύνθετες επεξεργασίες των επιμέρους εφέ μπορούν να πραγματοποιηθούν κανονικά στο επίπεδο EDIT των Engines.
3.5 Η λειτουργία COMPARE
Εάν έχετε πραγματοποιήσει κάποια αλλαγή σε ένα Preset, η λειτουργία COMPARE σας επιτρέπει να συγκρίνετε πριν την αποθήκευση, το αρχικό Preset με τις δικές σας αλλαγές. Πιέστε για το σκοπό αυτό το πλήκτρο COMPARE. Όσο παραμένει αναμμένο το LED αυτού του πλήκτρου, η περαιτέρω επεξεργασία δεν είναι προς το παρόν δυνατή. Εάν πιέσετε εκ νέου το πλήκτρο COMPARE, επιστρέφετε στην προσωπική σας επεξεργασία. Έχετε πλέον την επιλογή να αποθηκεύσετε τις αλλαγές σας (βλέπε επόμενο κεφάλαιο) ή να συνεχίσετε την επεξεργασία.
3.6 STORE – Αποθήκευση προγραμμάτων
Μόλις πραγματοποιήσετε μια μεταβολή σε κάποιο Preset, εμφανίζεται στην οθόνη ένα “Ε” για “Edited” (επεξεργασμένο). Εάν θέλετε να κρατήσετε τις ρυθμίσεις σας, μπορείτε να τις αποθηκεύσετε στη μνήμη USER ως Preset. Για το σκοπό αυτό θα χρειαστείτε τη λειτουργία STORE. Εάν πιέσετε μία φορά το πλήκτρο STORE ανοίγει το μενού STORE.
I
Εάν μεταβλήθηκαν παράμετροι εφέ μιας Engine, οι οποίοι δεν αποθηκεύονται στο συνδυασμό (βλέπε πίν. 3.2), πρέπει πριν την αποθήκευση του συνδυασμού (Combination) να αποθηκευτεί πρώτα ξεχωριστά η αντίστοιχη Engine.
Εικ. 3.6: Η σελίδα STORE
Με το EDIT A ή τον τροχό επιλογής PRESET μπορείτε στη συνέχεια να επιλέξετε τον αριθμό θέσης μνήμης, στην οποία θέλετε να αποθηκεύσετε το επεξεργασμένο πρόγραμμα. Παρακαλούμε να λάβετε υπόψη ότι οι θέσεις μνήμης 001 - 100 προστατεύονται από την εγγραφή και δεν είναι δυνατόν να διαγραφούν και να αντικατασταθούν. Εάν πιέσετε το ρυθμιστή EDIT A, απεικονίζεται το όνομα του επεξεργασμένου Preset.
I
Εάν χρησιμοποιηθεί κάποιο Engine-Preset σε ένα Combination-Preset, εμφανίζεται κατά την αποθήκευση της Engine επάνω αριστερά στην οθόνη ο αριθμός του (πρώτου) σχετικού Combination-Preset (COMBI: #preset).
Με τους ρυθμιστές EDIT B, C και D μπορείτε να δώσετε στο Preset ένα όνομα με το πολύ μέχρι 12 χαρακτήρες:
Με την περιστροφή των ρυθμιστών EDIT C και D μπορείτε να επιλέξετε τους χαρακτήρες που θέλετε οριζόντια και κάθετα. Με την πίεση αυτών των ρυθμιστών επιβεβαιώνετε την επιλογή χαρακτήρων, ενώ ο δρομέας στο πεδίο ονομασίας περνάει στην επόμενη θέση. Με την περιστροφή του ρυθμιστή EDIT B μπορείτε να επιλέξετε κατευθείαν τις επιμέρους θέσεις του ονόματος. Με την πίεση του ρυθμιστή EDIT B διαγράφεται ο χαρακτήρας στην τρέχουσα επιλεγμένη θέση και οι χαρακτήρες που ακολουθούν μετακινούνται μία θέση προς τα μπροστά.
Εάν έχετε επιλέξει μια θέση μνήμης και έχετε ονομάσει το Preset, παρακαλούμε πιέστε το πλήκτρο ΟΚ ή το πλήκτρο STORE, για να αποθηκεύσετε τις αλλαγές σας. Στη συνέχεια εμφανίζεται η ακόλουθη ερώτηση:
Εικ. 3.7: Ερώτηση ασφαλείας πριν την αποθήκευση
Επιβεβαιώστε με το ΟΚ/ΤΑΡ. Η συσκευή ξαναπερνάει σε τρόπο λειτουργίας Recall/Preset.
Μπορείτε επίσης να εγκαταλείψετε το μενού Store ανά πάσα στιγμή χωρίς να πραγματοποιήσετε αποθήκευση, πιέζοντας το πλήκτρο ENGINE A, ENGINE B ή COMBI.
Отан апопөнкеύετε κάποιο Preset, διαγράφονται όλες οι προηγούμενες ρυθμίσεις αυτού του Preset και αποθηκεύονται οι καινούργιες παράμετροι. Εάν θέλετε όμως να κρατήσετε το παλαιό Preset, πρέπει πριν από το δεύτερο πάτημα του πλήκτρου STORE αρχικά να επιλέξετε με το ρυθμιστή EDIT Α μια άλλη θέση αποθήκευσης για το καινούργιο Preset.
3.7 Επαναφορά των εργοστασιακών Preset
Κρατήστε πριν την ενεργοποίηση της συσκευής πατημένο το πλήκτρο STORE. Στην οθόνη εμφανίζεται μια ερώτηση ασφαλείας. Επιβεβαιώστε με το ΟΚ/ΤΑΡ.
Οα διαγραφούν όλες οι πρόσθετες αποθηκευμένες ρυθμίσεις και θα πραγματοποιηθεί επαναφορά των εργοστασιακών Preset!
3.8 To μενού SETUP
Στο μενού SETUP μπορείτε να πραγματοποιήσετε ρυθμίσεις του V-VERB PRO, οι οποίες επιδρούν πέρα από τα Preset σε ολόκληρη τη συσκευή. Σε αυτές συγκαταλέγεται η διαμόρφωση εισόδου και εξόδου καθώς και οι ρυθμίσεις στάθμης και MIDI. Οι επιμέρους λειτουργίες περιγράφονται στα υποκεφάλαια που ακολουθούν (3.8.1 - 3.8.4).
Πιέζοντας το πλήκτρο SETUP περνάτε στο μενού SETUP. Με τα πλήκτρα PAGE → πορείτε να φυλλομετρήσετε στα υπομενού. Οι τέσσερις περιστροφικοί ρυθμιστές χωρίς τερματικό αναστολέα χρησιμποιούνται τώρα για τη ρύθμιση των παραμέτρων SETUP. Σε ορισμένες παραμέτρους πρέπει για επιβεβαίωση να πιέσετε τον αντίστοιχο ρυθμιστή EDIT. Για να εγκαταλείψετε το μενού SETUP επιλέξτε απλά κάποιο άλλο μενού (ENGINE A, ENGINE B ή COMBI.).
3.8.1 Σελίδα I/O
Εικ. 3.8: Σελίδα SETUP 1
Master Input: Με το EDIT Α επιλέγετε την είσοδο Master (ANALOG ή DIGIT.). Η επιλογή αυτή επηρεάζει τις δρομολογήσεις (Routings) που χρησιμοποιούν μόνο μία στερεοφωνική είσοδο (παράλληλα 2,3,5,6, σειριακά 1-3). Μπορείτε να τις αναγνωρίσετε από την επιγραφή "L" και "R" (αντί "A" και "D") στην απεικόνιση της δρομολόγησης στην οθόνη στη σελίδα COMBI. ή COMBI.-Edit (βλέπε επίσης πίν. 3.3). Η ένδειξη διαμόρφωσης LED δείχνει πάντοτε το σήμα εισόδου Master.
Input Mode: Με το EDIT Β καθορίζετε εάν το σήμα εισόδου θέλετε να είναι μονοφωνικό ή στερεοφωνικό. Εάν χρησιμοποιείτε μόνο την αριστερή είσοδο, πρέπει να επιλέξετε τη μονοφωνική λειτουργία.
Wet/Dry Mix: Χρησιμοποιήστε το ρυθμιστή EDIT C, για να ρυθμίσετε τον τρόπο λειτουργίας Mix σε εσωτερικά ή εξωτερικά. Η επιλογή της ρύθμισης εξαρτάται από τη χρήση της συσκευής REV2496. Εάν θέλετε να λειτουργήσετε τη συσκευή V-VERB PRO π.χ. μέσω των δρόμων Αυχ μιας κονσόλας μίξης, πρέπει να ενεργοποιήσετε TO EXTERNAL. Το ποσοστό εφέ στην έξοδο της συσκευής εφέ REV2496 ανέρχεται στην περίπτωση αυτή πάντοτε σε 100%, ενώ η σχέση μίξης μεταξύ καθαρού σήματος και σήματος εφέ καθορίζεται στην κονσόλα μίξης. Έτσι παραλείπεται η παράμετρος "Dry" ή/και "Mix".
Ανάλογα με την επιλεγμένη δρομολόγηση, αυτή η παράμετρος έχει τις εξής ιδιότητες:
Παράλληλα 1 - 6: Η παράμετρος Dry και των δύο Engines δεν μπορεί να ρυθμιστεί.
Σειριακά 1 - 4: Η ρύθμιση της παραμέτρου “Dry” ή/και “Mix” στην Engine A συνεχίζει να είναι ενεργή, η Engine B δεν είναι δυνατόν να ρυθμιστεί.
Εάν θέλετε να χρησιμοποιήσετε τη συσκευή REV2496 π.χ. σε συνδυασμό με έναν ενισχυτή κιθάρας, ο οποίος διαθέτει σειριακό δρόμο παρεμβολής ή ως εφέ Insert, πρέπει να επιλέξετε τον τρόπο λειτουργίας INTERNAL.
LCD Contrast: Ρυθμίστε με το EDIT D το κοντράστ της οθόνης, για να το προσαρμόσετε με τον καλύτερο δυνατό τρόπο στις συνθήκες φωτισμού του περιβάλλοντος.
3.8.2 Σελίδα DIGI
Εικ. 3.9: Σελίδα SETUP 2
Clock Source: Εδώ επιλέγετε το ρυθμό δειγματοληψίας της συσκευής REV2496. Υπάρχει δυνατότητα επιλογής εσωτερικών ρυθμών δειγματοληψίας 44,1, 48 ή 96 kHz. Εάν θέλετε να συγχρονίσετε τη συσκευή εξωτερικά (λειτουργία Slave), μπορείτε να επιλέξετε εάν θέλετε να πραγματοποιείται ο χρονισμός μέσω της εξωτερικής εισόδου BNC-Wordclock (WDCLK) ή μέσω της ψηφιακής εισόδου (DIG. IN). Εάν η συσκευή πρόκειται να χρησιμοποιθεί ως Slave με ταυτόχρονη χρήση των αναλογικών εισόδων, απαιτείται συγχρονισμός μέσω της εισόδου Wordclock ή μέσω μίας από τις δύο ψηφιακές εισόδους.
Input Source: Με το ρυθμιστή EDIT Β μπορείτε να ορίσετε, ποια από τις δύο ψηφιακές εισόδους θέλετε να χρησιμοποιηθεί: η οπτική είσοδος (OPT.) ή η είσοδος XLR (XLR).
Dither kai Noise Shaper: Ο ρυθμιστής EDIT C έχει μια διπλή λειτουργία. Εδώ μπορείτε να επιλέξετε εάν θέλετε να πραγματοποιηθεί μόνο Dithering για τα ψηφιακά σήματα εξόδου ή εάν επιθυμείτε να χρησιμοποιηθεί επιπροσθέτως και ο Noise Shaper. Μπορείτε να επιλέξετε μεταξύ των ακόλουθων δυνατοτήτων ρύθμισης:
| Οθόνη Λειτουργία |
| OFF | Dithering και Noise Shaper απενεργοπ. |
| 24 BIT | Móvo Dithering με 24 Bit |
| 20 BIT | Móvo Dithering με 20 Bit |
| 16 BIT | Móvo Dithering με 16 Bit |
| 24 BIT (+NSHAPE) | Dithering με πρόσθ ενεργ. Noise Shaper σε 24 Bit |
| 20 BIT (+NSHAPE) | Dithering με πρόσθ ενεργ. Noise Shaper σε 20 Bit |
| 16 BIT (+NSHAPE) | Dithering με πρόσθ ενεργ. Noise Shaper σε 16 Bit |
Πίν. 3.4: Δυνατότητες ρύθμισης για Dithering και Noise Shaping
To "Dithering" είναι ένα σήμα χαμηλής στάθμης, το οποίο προστίθεται στο ηχητικό σήμα, για να μειωθεί ο θόρυβος κβαντισμού. Πρέπει να ρυθμιστεί στο πλάτος λέξης (Bitrate) που υποστηρίζεται πραγματικά από τις συνδεδεμένες συσκευές. Η λειτουργία "Noise-Shaping" μετατοπίζει το θόρυβο που προκαλείται από το Dithering σε μια λιγότερο ακουστή περιοχή συχνοτήτων.
Output Format: Ο ρυθμιστής EDIT D καθορίζει το μορφότυπο της ψηφιακής ροής δεδομένων στην έξοδο. Έχετε στη διάθεσή σας το επαγγελματικό μορφότυπο AES/EBU (AES3) και το μορφότυπο Consumer S/PDIF. Το επιλεγμένο μορφότυπο (φορμάτ) ισχύει και για τις δύο ψηφιακές εξόδους, δηλαδή μπορείτε επίσης (με ένα ανάλογο καλώδιο) να μεταδώσετε ένα σήμα σε μορφότυπο S/PDIF από την έξοδο XLR σε μια άλλη συσκευή με σύνδεση S/PDIF.
3.8.3 Σελίδα GAIN
Εικ. 3.10: Σελίδα SETUP 3
Εδώ μπορείτε να διορθώσετε τη στάθμη των αναλογικών και των ψηφιακών εισόδων και εξόδων. Υπάρχει δυνατότητα προσαρμογής στάθμης +/- 6 dB.
Η συσκευή REV2496 διαθέτει δύο αυτόματους, μη απενεργοποιούμενους Peak Limiter στα τμήματα εξόδου και των δύο Engine, οι οποίοι καταστέλλουν αποτελεσματικά τυχόν εμφανιζόμενες κορυφές σήματος. Η δραστηριότητα των Limiter απεικονίζεται μέσω του ανάμματος του LIMITER-LED. Παρακαλούμε μειώστε σε μια τέτοια περίπτωση τη στάθμη εισόδου ή εξόδου, μέχρις ότου το LED σταματήσει να ανάβει ή τουλάχιστον ανάβει μόνο σποραδικά.
Η ένδειξη διαμόρφωσης της συσκευής REV2496 απεικονίζει την είσοδο, η οποία έχει ρυθμιστεί στη σελίδα I/O στο μενού Setup ως είσοδος Master. Εάν θέλετε να δείτε το σήμα κατά τη ρύθμιση της στάθμης της ψηφιακής εισόδου στην αλυσίδα LED, πρέπει να επιλέξετε αυτήν την είσοδο ως Master Input.
3.8.4 Σελίδα MIDI
Eik. 3.11: Σελίδα SETUP 4
Σε αυτή τη σελίδα μπορείτε να πραγματοποιήσετε τις ρυθμίσεις MIDI. Για τις ENGINE A, Β και για τη λειτουργία COMBI μπορείτε να επιλέξετε διαφορετικά κανάλια MIDI. Με αυτόν τον τρόπο μπορείτε να αλλάζετε για τους δύο επεξεργαστές ξεχωριστά τα Presets και να αντιστοιχείτε διαφορετικούς MIDI-Controller.
Οι παράμετροι SEND και RECEIVE επιτρέπουν την ενεργοποίηση πλευράς αποστολής και λήψης επιμέρους λειτουργιών MIDI. Autές είναι οι εξής: Program Change (αλλαγή προγράμματος), Controller και SysEx (εσωτερικά δεδομένα συστήματος).
Εάν θέλετε να εκτελέσετε ένα MIDI-Dump, μπορείτε αρχικά να καθορίσετε με το EDIT D, εάν θέλετε να αποσταλούν όλα τα User-Presets (ALL) ή μόνο η τρέχουσα ρύθμιση του επιλεγμένου συνδυασμού και των δύο Engines (EDIT) ως δεδομένα SysEx.
4. TA EΦE
Σε αυτό το κεφάλαιο περιγράφονται όλοι οι αλγόριθμοι εφέ και οι παράμετροί τους. Ανάλογα με τον τύπο του εφέ μπορείτε να μεταβάλλετε μέχρι και 30 παραμέτρους, οι οποίες επηρεάζουν τη χροιά του ήχου με διαφορετικό τρόπο.
Η ροή σήματος όλων των αλγόριθμων εφέ έχει στερεοφωνική δομή. Για λόγους συνοπτικής παρουσίασης όλες οι απεικονίσεις των διαγραμμάτων δρομολόγησης παρουσιάζονται μονοφωνικά. Η μοναδική εξαίρεση είναι το εφέ Tremolo, η ροή σήματος του οποίου απεικονίζεται στερεοφωνικά.
Γενικά ισχύει ότι η παράμετρος DRY (στάθμη του “καθαρού” σήματος) μπορεί να ρυθμιστεί μόνο όταν ο τρόπος λειτουργίας Mix στο Setup έχει ρυθμιστεί σε INTERNAL (σύγκρινε με κεφάλαιο 3.8.1). Εάν ο τρόπος λειτουργίας Mix έχει ρυθμιστεί σε EXTERNAL, ο ρυθμιστής DRY δεν είναι ορατός στην οθόνη.
4.1 V-Verb
Ο V-Verb είναι ο πιο πολύπλοκος αλγόριθμος προσομοίωσης χώρου του V-VERB PRO. Η γεννήτρια για τις αρχικές ανακλάσεις (ER) είναι ιδιαίτερα πολύπλοκη και μπορεί να διαμορφώσει μεγάλο αριθμό αρχικών ανακλάσεων διαφόρων τύπων χώρου. Η γεννήτρια αντηχήσεων (REV) επιτρέπει τη ρύθμιση του χρόνου αντήχησης σε τέσσερις διαφορετικές περιοχές συχνοτήτων.
Εικ. 4.1: Δομή του εφέ V-Verb
MIX ER RV1 RV2
Με την παράμετρο ER WID (Early Reflections Stereo Width) μπορείτε να ρυθμίσετε το στερεοφωνικό πλάτος των αρχικών ανακλάσεων. Η τιμή 0% αντιστοιχεί σε μονοφωνικό σήμα, ενώ η τιμή 100% αντιστοιχεί σε ένα μέγιστο στερεοφωνικό εφέ. Με την παράμετρο ER DLY (Early Reflections Predelay) μπορείτε να
καθυστερήσετε επιπροσθέτως τις πρώτες ανακλάσεις. Επιπροσθέτως, λόγω του ότι αυτή η τιμή υπολογίζεται αυτόματα ανάλογα με τις παραμέτρους τύπος χώρου, μέγεθος και απόσταση μικροφώνου. Με την ER DLY μπορείτε να αυξήσετε αυτό το χρόνο καθυστέρησης, με αποτέλεσμα την ελαφριά αύξηση της πχητικής εντύπωσης του χώρου.
Οι παράμετροι REV WID (Reverb Stereo Width) και REV DLY (Reverb Predelay) έχουν τις ίδιες λειτουργίες με τις ER WID ή/και ER DLY, με τη διαφορά ότι αφορούν τη γεννήτρια αντήχησης. Και εδώ ορίζεται ανάλογα με το επιλεγμένο μέγεθος χώρου (SIZE) αυτόματα μια τιμή χρόνου Delay για την αντήχηση. Με την REV DLY μπορείτε να μεταβάλλετε αυτήν την τιμή, για να γίνει πιο έντονη η ηχητική εντύπωση του χώρου.
Με την παράμετρο ER/REV (Early Reflections/Reverb Mix) μπορείτε να ρυθμίσετε τη σχέση μίξης ανάμεσα στις αρχικές ανακλάσεις και τη μετέπειτα καθυστερημένη αντήχηση. Η τιμή 0% αντιστοιχεί αποκλειστικά σε αρχικές ανακλάσεις, ενώ η τιμή 100% αντιστοιχεί αποκλειστικά σε καθυστερημένη αντήχηση.
Οι παράμετροι DRY και FX LVL (Effect Level) ρυθμίζουν τη σχέση μίξης του εφέ. Η DRY καθορίζει τη στάθμη του άμεσου σήματος, ενώ η FX LVL ρυθμίζει την ένταση του εφέ. Η παράμετρος DRY μπορεί να ρυθμιστεί μόνο εάν στο Setup to Mix έχει ρυθμιστεί σε INTERNAL. Για αυτό το λόγο αυτός ο ρυθμιστής δεν εμφανιζεται στην οθόνη, όταν έχει επιλεγεί ο τρόπος λειτουργίας EXTERNAL.
MIX ER RV1 RV2
Πριν από τη γεννήτρια ER υπάρχουν δύο φίλτρα. Η παράμετρος LO CUT (φίλτρο Low Cut) καθορίζει τη συχνότητα ενός φίλτρου διέλευσης υψηλών συχνοτήτων και οι HI FREQ/HI GAIN (High Frequency/High Gain) ρυθμίζουν τη συχνότητα και τη μείωση ενός φίλτρου Shelving, με το οποίο μπορείτε να μειώσετε τις υψηλές συχνότητες.
Με την παράμετρο ER TYPE (Early Reflections Type) μπορείτε να καθορίσετε το είδος του χώρου που πρόκειται να προσοροιωθεί. Μπορείτε να επιλέξετε μεταξύ των AUDITO (Auditorium = αίθουσα θεάτρου), CATHED (Cathedral = καθεδρικός ναός), CONCER (Concert hall = αίθουσα συναυλιών), HALLWY (Hallway = διάδρομος), HANGAR (μεγάλη αίθουσα/ αποθήκη), CHAMBE (Chamber = δωμάτιο), STADIU (Stadium = στάδιο) και STAGE (σκηνή).
Η παράμετρος ER SIZE (Early Reflections Size) καθορίζει το μέγεθος του χώρου και η MIC DIS (Microphone Distance) την απόσταση του μικροφώνου ηχογράφησης από την πηγή του ήχου. Η τιμή 1 σημαίνει ελάχιστη απόσταση και η τιμή 5 μέγιστη απόσταση.
Το υλικό της επιφάνειας του τοίχου μπορείτε να το επιλέξετε με την παράμετρο MATERI (Wall Material = υλικό τοίχου). Έχετε στη διάθεσή σας τις ρυθμίσεις TOTAL (πλήρης ανάκλαση), GLASS (γυαλί/τζάμια), FIBER (Fiber glass = φάιμπεργκλας), MARBLE (μάρμαρο), CONCRE (Concrete = μπετόν), GYPSUM (γύψος), WOODEN (παρκέ), PLYWOO (Plywood = κόντρα-πλακέ), COTTON (μονωτικό βαμβάκι), CARPET (μοκέτα), VELOUR (βελούδο) και ACOUST (Acoustic = μονωτικό υλικό).
Με την παράμετρο ER DIFF (Early Reflections Diffusion) μπορείτε να επηρεάσετε το βαθμό διάχυσης των αρχικών ανακλάσεων. Με την τιμή 1 μπορείτε να ακούσετε καθαρά μεμονωμένες ανακλάσεις, ενώ με την τιμή 30 επιτυγχάνεται η μεγαλύτερη δυνατή πυκνότητα.
MIX ER RV1 RV2
Πριν από τη γεννήτρια αντήχησης υπάρχουν επίσης δύο φίλτρα. Η παράμετρος LO CUT (φίλτρο Low Cut) καθορίζει τη συχνότητα ενός φίλτρου διέλευσης υψηλών συχνοτήτων και οι HI FREQ / HI GAIN (High Frequency / High Gain) ρυθμίζουν τη συχνότητα και τη μείωση ενός φίλτρου Shelving, το οποίο επεξεργάζεται τις υψηλές συχνότητες.
Η παράμετρος SIZE καθορίζει το μέγεθος του χώρου που προσομοιώνεται. Επηρεάζει επίσης το μέγιστο μεσαίο χρόνο αντήχησης RT60, ο οποίος μπορεί να ρυθμιστεί με το DECAY.
Οι καθυστερημένες ανακλάσεις της γεννήτριας Reverb μπορούν να διαμορφωθούν με δύο διαφορετικούς τρόπους, οι οποίοι επιλέγονται με την παράμετρο MTYPE (Modulation Type). Με τη ρύθμιση LINEAR παράγεται μια διαμόρφωση που μοιάζει με χορωδία, ενώ με τη ρύθμιση RAND(OM) παράγεται μια πιο φυσική και λιγότερο έντονη διαμόρφωση. Με τις παραμέτρους MDEPTH (Modulation Depth) και MSPEED (Modulation Speed) μπορείτε να ρυθμίσετε το βάθος και την ταχύτητα διαμόρφωσης.
MIX ER RV1 RV2
Ο χρόνος αντήχησης μπορεί να ρυθμιστεί ξεχωριστά σε τέσσερις διαφορετικές περιοχές συχνοτήτων. Οι παράμετροι LO X-O (συχνότητα Low Xover), MID X-O (συχνότητα Mid Xover) και HI X-O (συχνότητα High Xover) καθορίζουν τις οριακές συχνότητες ανάμεσα στις επιμέρους περιοχές.
Με την παράμετρο LO DCY (Low Band Decay) μπορείτε να ρυθμίσετε το χρόνο αντήχησης της τελευταίας κάτω περιοχής συχνοτήτων. Η τιμή της παραμέτρου αντιστοιχεί σε ένα συντελεστή, ο οποίος αφορά το γενικό χρόνο αντήχησης που ρυθμίζεται με το DECAY. Οι δύο παράμετροι MID DCY (Mid Band Decay) και HI DCY (High Band Decay) ρυθμίζουν με τον ίδιο τρόπο το χρόνο αντήχησης των δύο επάνω περιοχών συχνοτήτων. Με αυτόν τον τρόπο είναι δυνατή η ρύθμιση του χρόνου αντήχησης ανάλογα με τη συχνότητα, ενώ η χροιά διατηρείται ακόμη και κατά τη μεταβολή του χρόνου DECAY. Μια μικρή συμβουλή: η επεξεργασία των παραμέτρων σε αυτή τη σελίδα μενού είναι πολύ πιο διαισθητική και πιο άνετη στο γραφικό τρόπο λειτουργίας επεξεργασίας.
Η παράμετρος DIFF (Diffusion) καθορίζει την πυκνότητα των καθυστερημένων ανακλάσεων. Οι χαμηλές τιμές αντιστοιχούν σε περισσότερη διαύγεια, ενώ οι υψηλές ρυθμίσεις έχουν ως αποτέλεσμα πιο ήπιες και πυκνές καθυστερημένες ανακλάσεις.
4.2 Concert Hall, Cathedral, Theater
Αυτοί οι τρεις αλγόριθμοι εφέ έχουν την ίδια δομή και διαφέρουν ουσιαστικά μόνο ως προς το υπόδειγμα αρχικών ανακλάσεων της γεννήτριας ER.
Εικ. 4.2: Δομή του εφέ Concert Hall, Cathedral και Theater
Αυτός ο αλγόριθμος δημιουργεί ιδιαίτερα φυσικές και ήπιες καθυστερημένες ανακλάσεις, όπως αυτές που δημιουργούνται σε πολλές μεγάλες αίθουσες συναυλιών. Τα ηχογράμματα των αρχικών ανακλάσεων προέρχονται από μια ακουστικά καταπληκτική αίθουσα συναυλιών, η οποία έχει ήδη χρησιμοποιηθεί για πολλές εγγραφές.
MIX ER REV MOD
Πριν από αυτό το εφέ υπάρχει ένα κύκλωμα ρύθμισης της χροιάς του ήχου. Η παράμετρος LO CUT (φίλτρο Low Cut) καθορίζει τη συχνότητα του φίλτρου διέλευσης υψηλών συχνοτήτων και οι παράμετροι HI FREQ (High Frequency)/HI GAIN (High Gain) ρυθμίζουν τη συχνότητα και τη μείωση του φίλτρου Shelving, το οποίο επεξεργάζεται τις υψηλές συχνότητες.
Με την παράμετρο ER/REV (Early Reflections/Reverb Mix) μπορείτε να ρυθμίσετε τη σχέση μίξης ανάμεσα στις αρχικές ανακλάσεις και τη μετέπειτα καθυστερημένη αντήχηση. Η τιμή 0% αντιστοιχεί αποκλειστικά σε αρχικές ανακλάσεις, ενώ η τιμή 100% αντιστοιχεί αποκλειστικά σε καθυστερημένη αντήχηση.
Η παράμετρος DRY καθορίζει τη στάθμη του άμεσου σήματος, με την προϋπόθεση ότι έχει ενεργοποιηθεί ο τρόπος λειτουργίας INTERNAL. Η παράμετρος FX LVL (Effect Level) ρυθμίζει την ένταση του σήματος εφέ. Οι παράμετροι DRY και FX LVL ρυθμίζουν από κοινού τη σχέση μίξης του εφέ.
MIX ER REV MOD
Με την παράμετρο ER TYPE (Early Reflections Type) μπορείτε να καθορίσετε πού πρέπει να τοποθετηθεί το μικρόφωνο ηχογράφησης στο χώρο. Μπορείτε να επιλέξετε μεταξύ του BACK (πίσω περιοχή), MIDDLE (μεσαία περιοχή), FRONT (μπροστινή περιοχή, κοντά στην πηγή του ήχου) και BALCON (θεωρείο, υπερυψωμένη θέση). Με την παράμετρο ER SIZE (Early Reflections Size) μπορείτε να μεγαλώσετε ή να μικρύνετε το χώρο που προσομοιώνεται.
Με την παράμετρο ER DIFF (Early Reflections Diffusion) μπορείτε να ρυθμίσετε το βαθμό διάχυσης για τις αρχικές ανακλάσεις. Με την τιμή 1 μπορείτε να ακούσετε καθαρά μεμονωμένες ανακλάσεις, ενώ με την τιμή 30 επιτυγχάνεται η μεγαλύτερη δυνατή πυκνότητα. Με την ER DLY (Early Reflections Predelay) μπορείτε να καθυστερήσετε περισσότερο τις αρχικές ανακλάσεις (ανάλογα με τον τύπο του χώρου, το μέγεθος και την απόσταση του μικροφώνου).
MIX ER REV MOD
Η παράμετρος SIZE (Reverberator Room Size) καθορίζει το μέγεθος του χώρου που προσομοιώνεται για τη γεννήτρια αντήχησης. Αυτή η παράμετρος επηρεάζει επίσης το μέγιστο χρόνο αντήχησης (RT60), ο οποίος μπορεί να ρυθμιστεί με την παράμετρο DECAY (Decay Time). Με την παράμετρο PREDLY (Reverb Predelay) μπορείτε να καθυστερήσετε το σημείο ενεργοποίησης της αντήχησης.
Η παράμετρος DIFF (Diffusion) καθορίζει την πυκνότητα ανάκλασης των καθυστερημένων ανακλάσεων. Οι χαμηλές τιμές αυξάνουν τη διαύγεια, ενώ οι υψηλές ρυθμίσεις επιφέρουν πιο ήπτιες και πιο πυκνές καθυστερημένες ανακλάσεις. Η παράμετρος SPREAD ενισχύει την ηχητική εντύπωση του χώρου.
Όπως και κατά την αντήχηση σε πραγματικούς χώρους εξασθενούνται στις καθυστερημένες ανακλάσεις οι υψηλές συχνότητες. Η παράμετρος DAMP (Damping Frequency) καθορίζει τη συχνότητα, μετά την οποία θα πραγματοποιείται εξασθένιση. Ακόμη και ο χρόνος αντήχησης για τις χαμηλές συχνότητες μπορεί να ρυθμιστεί ξεχωριστά, μέσω της παραμέτρου BASS (Bass Multiply). Η τιμή BASS περιγράφει ένα συντελεστή, ο οποίος αφορά το χρόνο αντήχησης που έχει ρυθμιστεί με την παράμετρο DECAY (Decay Time). Η παράμετρος BASS F (Bass Frequency) καθορίζει μέχρι ποια επάνω συχνότητα πρέπει να πραγματοποιηθεί επηρεασμός.
MIX ER REV MOD
Σε αυτή τη σελίδα μπορούν οι καθυστερημένες ανακλάσεις να διαμορφωθούν με δύο διαφορετικούς τρόπους, οι οποίοι μπορούν να επιλεγούν με την παράμετρο MTYPE (Modulation Type). Με τη ρύθμιση LINEAR επιτυγχάνεται διαμόρφωση που μοιάζει με χορωδία, ενώ με τη RAND (Random) μια τυχαία διαμόρφωση. Η παράμετρος MDEPTH (Modulation Depth) ρυθμίζει το βάθος διαμόρφωσης και η MSPEED (Modulation Speed) την ταχύτητα διαμόρφωσης.
Ο αλγόριθμος CATHEDRAL έχει βελτιστοποιηθεί για πολύ μεγάλους χρόνους αντήχησης. Οι αρχικές ανακλάσεις καλύπτουν πολυάριθμους μεγάλους χώρους διαφορετικού σχήματος. Η δομή του εφέ μοιάζει με αυτή του εφέ CONCERT HALL και διαφέρει μόνο ως προς την παράμετρο ER TYPE στη δεύτερη σελίδα EDIT. Εδώ έχετε στη διάθεσή σας τους εξής χώρους: CHURCH (εκκλησία), CHAPEL (παρεκκλήσι), CATHDR (Cathedral = καθεδρικός ναός) και CASTLE (κάστρο/πύργος). Η παράμετρος SPREAD εδώ δεν βρίσκεται στη διάθεσή σας.
Ο αλγόριθμος THEATER βασίζεται επίσης στο εφέ CONCERT HALL. Προσδίδει σε κάθε είδους ηχητικό υλικό εκπληκτική ζωντάνια.
Σε απόκλιση από το εφέ CONCERT HALL έχετε στη διάθεσή σας τους ακόλουθους τύπους χώρου για τις αρχικές ανακλάσεις (ER TYPE, δεύτερη σελίδα EDIT): THEAT. (θέατρο), ARENA (στάδιο), CLUB (μικρός χώρος εκδηλώσεων), STADI. (στάδιο), STAGE (σκηνή), STUDIO (χώρος στούντιο), OPERA (όπερα) και AMPHI (αμφιθέατρο).
Μια Ιδιαιτερότητα αυτού του εφέ είναι η παράμετρος ATTACK, με την οποία μπορείτε να καθορίσετε την ταχύτητα δόμησης των ανακλάσεων στις καθυστερημένες ανακλάσεις. Οι χαμηλές τιμές αντιστοιχούν σε γρήγορη και οι υψηλές τιμές σε αργή αύξηση μέχρι τη μέγιστη πυκνότητα.
Η παράμετρος SPREAD επηρεάζει την εξέλιξη των καθυστερημένων ανακλάσεων. Ενώ οι χαμηλές τιμές αντιστοιχούν σε σχετικά γραμμική καμπύλη, οι υψηλές τιμές επιφέρουν λιγότερο γραμμική εξέλιξη της καμπύλης. Έτσι είναι δυνατόν να προσδοθούν ενδιαφέροντα χαρακτηριστικά στην αντήχηση.
4.3 Gold Plate
Αυτός ο αλγόριθμος είναι ιδιαίτερα κατάλληλος για τύμπανα και κρουστά. Οι ιδιαίτερα πυκνές καθυστερημένες ανακλάσεις μπορούν όμως να χρησιμοποιηθούν και στα φωνητικά. Με το πρόσθετο τετραπλό Delay μπορείτε να δημιουργήσετε δικά σας πρότυπα αρχικών ανακλάσεων.

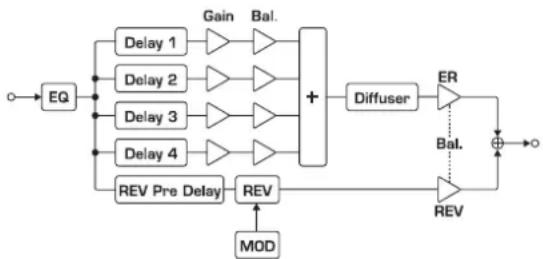

Εικ. 4.3: Δομή του εφέ Gold Plate
REV EQ ER1 ER2
Με την παράμετρο ER/REV (Early Reflections/Reverb Mix) μπορείτε να ρυθμίσετε τη σχέση μίξης των αρχικών ανακλάσεων και της μετέπειτα αντήχησης. Η παράμετρος DRY και FX LVL (Effect Level) ρυθμίζουν τη σχέση μίξης του καθαρού σήματος και του σήματος εφέ. Η παράμετρος DRY καθορίζει τη στάθμη του άμεσου σήματος (όταν το MIX έχει ρυθμιστεί σε INTERNAL) και η παράμετρος FX LVL ρυθμίζει την ένταση του εφέ.
Με το DECAY (Decay Time) καθορίζετε το χρόνο αντήχησης, η μέγιστη τιμή του οποίου εξαρτάται από το μέγεθος χώρου που έχετε προεπιλέξει με την παράμετρο SIZE (Reverb Room Size). Με την παράμετρο PREDLY (Reverb Predelay) μπορείτε να καθυστερήσετε το σημείο ενεργοποίησης των καθυστερημένων ανακλάσεων.
Όπως και κατά την αντήχηση σε πραγματικούς χώρους εξασθενούνται κατά την αντήχηση οι υψηλές συχνότητες. Η παράμετρος DAMP (Damping Frequency) καθορίζει τη συχνότητα, μετά την οποία θα πραγματοποιείται εξασθένιση. Ο χρόνος αντήχησης για χαμηλές συχνότητες ρυθμίζεται με την παράμετρο BASS (Bass Multiply). Πρόκειται για ένα συντελεστή, ο οποίος αφορά το χρόνο αντήχησης που έχει ρυθμιστεί με την παράμετρο DECAY (Decay Time).
REV EQ ER1 ER2
Η παράμετρος LO CUT (Low Cut Filter) καθορίζει τη συχνότητα του προσυνδεδεμένου φίλτρου διέλευσης υψηλών συχνοτήτων. Οι παράμετροι HI FREQ (High Frequency) και HI GAIN (High Gain) ρυθμίζουν τη συχνότητα και τη μείωση του φίλτρου Shelving για τις υψηλές συχνότητες.
Η παράμετρος DIFF (Diffusion) καθορίζει την πυκνότητα ανάκλασης των καθυστερημένων ανακλάσεων. Μπορείτε να επιλέξετε μεταξύ της υψηλότερης διαύγειας με τις χαμηλές ρυθμίσεις ή των ηπιότερων, πιο πυκνών καθυστερημένων ανακλάσεων με τις υψηλές τιμές.
Η διαμόρφωση των καθυστερημένων ανακλάσεων μπορεί να υποβληθεί σε επεξεργασία με τις παραμέτρους MTYPE (Modulation Type), MDEPTH (Modulation Depth) και MSPEED (Modulation Speed): Η ρύθμιση LINEAR αντιστοιχεί σε στατική και η ρύθμιση RAND σε τυχαία διαμόρφωση. Η παράμετρος MDEPTH ρυθμίζει το βάθος διαμόρφωσης και η MSPEED την ταχύτητα διαμόρφωσης.
REV EQ ER1 ER2
Οι παράμετροι BAL 1-4 (Stereo Balance 1-4) ρυθμίζουν τη Stereo Balance των τεσσάρων Delays, ενώ οι παράμετροι GAIN 1-4 ρυθμίζουν την ένταση και των τεσσάρων Delays.
REV EQ ER1 ER2
Με τις παραμέτρους DELAY 1-4 μπορείτε να ρυθμίσετε το χρόνο καθυστέρησης των τεσσάρων Delays. Με την παράμετρο ER DIFF (Early Reflections Diffusion) μπορείτε να ρυθμίσετε το βαθμό διάχυσης για τα Delays. Με την τιμή 1 μπορείτε να ακούσετε καθαρά επιμέρους Delays, ενώ με την τιμή 30 επιτυγχάνεται η μεγαλύτερη δυνατή πυκνότητα.
4.4 Ambience, Gated Reverb, Reverse Reverb
Αυτοί οι τρεις τύποι εφέ βασίζονται στον ίδιο αλγόριθμο, αλλά τα χαρακτηριστικά της χροιάς του ήχου τους δεν θα μπορούσαν να διαφέρουν περισσότερο.
Εικ. 4.4: Δομή του εφέ Ambience, Gated Reverb και Reverse Reverb
Η ρύθμιση Ambience αναιρεί τους φυσικούς νόμους! Μπορεί να δημιουργήσει τη διεύρυνση μεγάλων χώρων, χωρίς να “χάνεται” ο ὡχος λόγω παρατεταμένων καθυστερημένων ανακλάσεων. Αυτό το εφέ είναι ιδιάτερα κατάλληλο για να προσδώσετε σε όργανα που παίζουν σόλο και σε φωνητικά περισσότερη διεισδυτικότητα.
REV EQ
Η παράμετρος DRY ρυθμίζει τη στάθμη του άμεσου σήματος, ενώ η FX LVL την ένταση του εφέ. Μαζί καθορίζουν τη σχέση μίξης, εφόσον ο τρόπος λειτουργίας Μίχ έχει ρυθμιστεί σε INTERNAL.
Η παράμετρος SIZE (Reverb Room Size) καθορίζει το μέγεθος του χώρου που προσομοιώνεται, το οποίο επηρεάζει το μέγιστο χρόνο αντήχησης που με τη σειρά του ρυθμίζεται με την παράμετρο DECAY (Decay Time). Με την παράμετρο PREDLY (Reverb Predelay) μπορείτε να καθυστερήσετε το σημείο ενεργοποίησης των καθυστερημένων ανακλάσεων. Η παράμετρος DIFF (Diffusion) καθορίζει την πυκνότητα της αντήχησης. Η παράμετρος SPREAD (διάχυση των καθυστερημένων ανακλάσεων) επηρεάζει την εξέλιξη των καθυστερημένων ανακλάσεων. Με την αύξηση των τιμών γίνεται όλο και περισσότερο μη γραμμική.
REV EQ
Σε αυτή τη σελίδα μπορείτε να ρυθμίσετε τις παραμέτρους του Equalizer: η παράμετρος LO CUT καθορίζει τη συχνότητα του φίλτρου διέλευσης υψηλών συχνοτήτων και οι παράμετροι HI FREQ και HI GAIN ρυθμίζουν τη συχνότητα και τη μείωση του φίλτρου Shelving.
Το εφέ μιας πυκνής αντήχησης που τελειώνει απότομα επιτυγχάνεται εδώ χωρίς τα ενοχλητικά χαρακτηριστικά των Noise-Gates που εξαρτώνται από τη στάθμη. Έτσι μπορείτε να επεξεργαστείτε ολόκληρα σετ τυμπάνων ταυτόχρονα, πράγμα που προσδίδει στο Mix μια εντυπωσιακή πυκνότητα.
Η παράμετρος ATTACK (σελίδα EDIT 1) επηρεάζει την πυκνότητα των ανακλάσεων στην αρχή των καθυστερημένων ανακλάσεων. Όσο χαμηλότερη είναι η τιμή, τόσο πιο γρήγορη είναι η αύξηση. Η παράμετρος DENS (πυκνότητα) καθορίζει την πυκνότητα αντήχησης των καθυστερημένων ανακλάσεων, πριν αυτές αποκοπούν απότομα. Οι λειτουργίες των υπόλοιπων παραμέτρων είναι ίδιες με εκείνες του εφέ Ambience.
Αυτός ο αλγόριθμος προσομοιώνει την αναπαραγωγή καθυστερημένων ανακλάσεων με την αντίστροφη σειρά.
REV EQ
Η παράμετρος RISE (Rise Time) στην πρώτη σελίδα EDIT καθορίζει την κλίση της καμπύλης χρόνου αντήχησης πριν τον απότομο τερματισμό των καθυστερημένων ανακλάσεων.
REV EQ
Οι παράμετροι LO CUT, HI FREQ και HI GAIN ρυθμίζουν το τμήμα φίλτρου που υπάρχει πριν από το εφέ αντήχησης.
Η παράμετρος BASS (Bass Multiply) ρυθμίζει ανάλογα με το χρόνο DECAY το χρόνο αντήχησης για τα μπάσα, ενώ με την παράμετρο BASS F (Bass Frequency) καθορίζετε την επάνω συχνότητα ενεργοποίησης του μέρους χαμηλών συχνοτήτων της αντήχησης.
4.5 Delay
Πρόκειται για ένα ιδιαίτερα εκτενές Delay, με το οποίο μπορείτε να δημιουργήσετε ένα μεγάλο αριθμό ενδιαφέροντων προτύπων ανάκλασης. Το σήμα εισόδου μπορεί να υποβληθεί σε επεξεργασία με τη βοήθεια φίλτρων Shelving ως προς τις υψηλές και τις χαμηλές συχνότητες, με αποτέλεσμα να μπορείτε να προσομοιώσετε τον ήχο παλαιότερων "Vintage-Delays". Όπως δείχνει η δρομολόγηση του εφέ, αυτός ο αλγόριθμος αποτελείται από δύο ανεξάρτητα στερεοφωνικά Delay, οι παράμετροι των οποίων μπορούν να ρυθμιστούν ξεχωριστά.


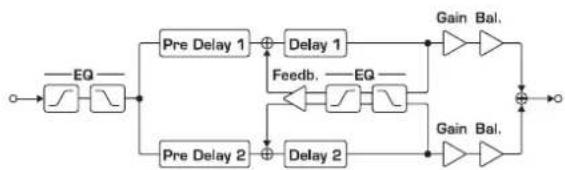

Εικ. 4.5: Δομή του εφέ Delay
MIX DL1 DL2 FDB
Οι παράμετροι DRY και FX LVL (Effect Level) ρυθμίζουν τη σχέση μίξης. Η παράμετρος DRY καθορίζει τη στάθμη του άμεσου σήματος και η FX LVL ρυθμίζει την ένταση του εφέ.
Πριν από τα Stereo-Delays υπάρχει ένα κύκλωμα ρύθμισης χροιάς ήχου 2 περιοχών (EQ). Οι παράμετροι LO FREQ (Low Frequency)/LO GAIN (Low Gain) καθορίζουν τη συχνότητα ή/και τη μείωση ενός φίλτρου χαμηλών συχνοτήτων και οι HI FREQ/HI GAIN ρυθμίζουν τη μείωση των υψηλών συχνοτήτων.
MIX DL1 DL2 FDB
Σε αυτή τη σελίδα ρυθμίζονται οι παράμετροι για το Delay 1. Η παράμετρος PREDLY (Pre Delay) ρυθμίζει μια ξεχωριστή προκαθυστέρηση, η οποία δεν αποτελεί μέρος του βρόχου ανατροφοδότησης (Feedback). Η παράμετρος DELAY 1 (Delay Time) καθορίζει το χρόνο καθυστέρησης εντός του βρόχου ανατροφοδότησης. Με αυτήν την κατανομή μπορούν να παραχθούν πολύ ενδιαφέροντα εφέ. Με την παράμετρο FEEDB (Feedback Amount) μπορείτε να ρυθμίσετε το βαθμό της ανατροφοδότησης. Οι αρνητικές τιμές αντιστοιχούν σε ανατροφοδότηση με αντίστροφη φάση.
Η παράμετρος GAIN 1 καθορίζει τη στάθμη εξόδου και η BAL 1 (Balance) τη θέση του καθυστερημένου σήματος στο στερεοφωνικό πανόραμα.
MIX DL1 DL2 FDB
Το δεύτερο Delay έχει την ίδια δομή με το Delay 1. Και εδώ υπάρχει ένα Pre-Delay, το οποίο βρίσκεται πριν από το βρόχο ανατροφοδότησης (Feedback). Η παράμετρος DELAY 2 (Delay Time) καθορίζει το χρόνο ρύθμισης του κύριου Delay. Φι παράμετροι FEEDB, GAIN 2 και BAL 2 έχουν την ίδια λειτουργία με το Delay 1.
Οι τιμές χρόνου των Delay 1 και Delay 2 μπορούν να ρυθμιστούν εναλλακτικά με το ρυθμικό πάτημα του πλήκτρου TAP. To LED πλήκτρου αναβοσβήνει στη συνέχεια ρυθμικά με το ρυθμό του ρυθμισμένου χρόνου Delay.
MIX DL1 DL2 FDB
Στους δρόμους ανατροφοδότησης των δύο Delay έχει ενσωματωθεί ένα Equalizer (EQ), με το οποίο μπορείτε να φιλτράρετε το σήμα στο δρόμο ανατροφοδότησης. Όλες αι ρυθμίσεις φίτρου αυτού του τμήματος επιδρούν από κοινού στα δύο Delay-Feedbacks.
To Equalizer αποτελείται από δύο φίλτρα Shelving, ενώ οι παράμετροι LO FREQ (Low Frequency)/LO GAIN (Low Gain) επεξεργάζονται το φίλτρο χαμηλών συχνοτήτων και οι HI FREQ/ HI GAIN ρυθμίζουν τη συχνότητα και τη μείωση του φίλτροι υψηλών συχνοτήτων.
4.6 XOver Delay
Το σήμα εισόδου χωρίζεται σε χαμηλές, μεσαίες και υψηλές συχνότητες. Τα μέρη των επιμέρους περιοχών συχνοτήτων μπορούν να μεταδοθούν με ανεξάρτητες στάθμες σε τρία ξεχωριστά Stereo-Delays. Με αυτόν τον τρόπο μπορούν να παραχθούν ενδιαφέροντα πρότυπα ανάκλασης εξαρτώμενα από τη συχνότητα.


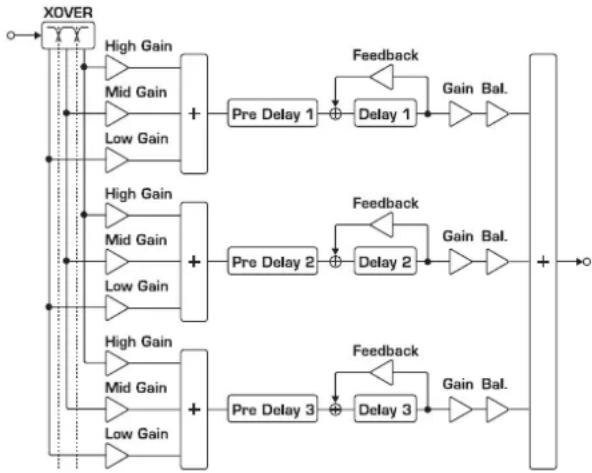

Εικ. 4.6: Δομή του εφέ Xover Delay
MIX DL1 DL2 DL3
Η σχέση μίξης του σήματος του εφέ και του καθαρού σήματος ρυθμίζεται με τις παραμέτρους FX LVL (Effect Level) και DRY. Η παράμετρος DRY και εδώ δεν τίθεται στη διάθεσή σας στον τρόπο λειτουργίας Mix EXTERNAL (προεπιλογή στο Setup).
Με τις υπόλοιπες παραμέτρους αυτής της σελίδας μπορείτε να ρυθμίσετε το διαχωριστή συχνοτήτων. Η παράμετρος HI TYPE (High Filter Type) καθορίζει την κλίση εξασθένισης του φίλτρου, το οποίο χωρίζει την επάνω από τη μεσαία περιοχή συχνοτήτων. Μπορείτε να επιλέξετε μεταξύ των 6, 12 και 18 dB ανά οκτάβα. Η συχνότητα διαχωρισμού αυτού του φίλτρου καθορίζεται με την παράμετρο HI FREQ (High Split Frequency).
Η παράμετρος LO TYPE (Low Filter Type) καθορίζει το χαρακτηριστικό του κάτω φίλτρου (6, 12 και 18 dB). Η συχνότητα μετάβασης αυτού του φίλτρου ρυθμίζεται με την παράμετρο LO FREQ (Low Split Frequency).
MIX DL1 DL2 DL3
Για κάθε μία από τις τρεις μονάδες Delay έχετε στη διάθεσή σας μία ολόκληρη σελίδα EDIT. Λόγω του ότι οι λειτουργίες βασικά είναι οι ίδιες, θα περιγραφούν εδώ μόνο μία φορά.
Στη συνέχεια μπορείτε να καθορίσετε το ποσοστό του σήματος κάθε επιμέρους περιοχής συχνοτήτων που θέλετε να μεταδοθεί στο τμήμα Delay. Για το σκοπό αυτό μπορείτε να χρησιμοποιήσετε τις παραμέτρους LO GAIN (Low Input Gain), MD GAIN (Mid Input Gain) και HI GAIN (High Input Gain).
Η παράμετρος PREDLY (Pre Delay) καθορίζει το χρόνο Delay μιας ξεχωριστής προ-καθυστέρησης, η οποία δεν αποτολεί μέρος του βρόχου ανατροφοδότησης. Με την παράμετρο DELAY (1, 2, 3) μπορεί να ρυθμιστεί ο χρόνος καθυστέρησης των τμημάτων Delay, ο οποίος μπορεί επίσης να εισαχθεί με το πλήκτρο TAP. Με την παράμετρο FEEDB (Feedback Amount) μπορείτε να ρυθμίσετε το βαθμό ανατροφοδότησης. Οι αρνητικές τιμές αντιστοιχούν σε ανατροφοδότηση με αντίστροφη φάση.
Η μίξη των σημάτων εξόδου των μονάδων Delay μπορεί να πραγματοποιηθεί με την παράμετρο GAIN (1, 2, 3) και η τοποθέτησή τους στο στερεοφωνικό πανόραμα με την παράμετρο BAL 1, 2, 3 (Balance).
4.7 Chorus/Flanger
BANK 011 ROM
CHORUS/FLAN.
Το εφέ Chorus/Flanger μπορεί να λειτουργήσει με 4 διαφορετικούς τρόπους λειτουργίας: στερεοφωνικό Chorus, Chorus 4, 6 και 8 φωνών. Το διαμορφωμένο ως προς την τονικότητα σήμα μπορεί επίσης να επιστραφεί στην είσοδο, για να παραχθούν εφέ Flanger.
Εικ. 4.7: Δομή του εφέ Chorus/Flanger
MIX LFO FDB ENV
Η παράμετρος MIX (Effect Mix) ρυθμίζει τη σχέση μίξης εφέ. Η τιμή 0% αντιστοιχεί σε αναπαραγωγή μόνο του σήματος εισόδου, ενώ η τιμή 100% σε αναπαραγωγή του καθαρού σήματος εφέ. Μια συμβουλή: Μέσω της μίξης του σήματος εισόδου και του επεξεργασμένου σήματος, το εφέ Chorus γίνεται ακόμη πιο έντονο. Η ισχυρότερη περιοχή του εφέ βρίσκεται σε τιμές μεταξύ του 40 και του 60%.
Το σήμα εισόδου μπορεί να φιλτραριστεί με τη βοήθεια του Equalizer (EQ) 2 περιοχών στις υψηλές και τις χαμηλές συχνότητες. Για το σκοπό αυτό έχετε στη διάθεσή σας τις παραμέτρους HI FREQ/HI GAIN και LO FREQ/LO GAIN.
Με την παράμετρο MODE μπορείτε να επιλέξετε τον τρόπο λειτουργίας για το Chorus. Μπορείτε να επιλέξετε μεταξύ STEREO (Stereo Chorus), QUAD (Chorus 4 φωνών), HEXA (Chorus 6 φωνών) και OCTA (Chorus 8 φωνών). Με την παράμετρο GAIN (Output Gain) μπορείτε να διορθώσετε την ένταση εξόδου του επεξεργαστή εφέ (Engine). Η παράμετρος ST SPR (Stereo Spread) καθορίζει το στερεοφωνικό πλάτος του σήματος εφέ ανάμεσα στο μονοφωνικό σήμα (0%) και το μέγιστο στερεοφωνικό πλάτος (100%).
MIX LFO FDB ENV
'Ενα σημαντικό στοιχείο σε ένα εφέ Chorus/Flanger είναι ο LFO (Low Frequency Oscillator), με τον οποίο υλοποιείται διαμόρφωση. Η παράμετρος SPEED (Modulation Speed) ρυθμίζει την ταχύτητα της διαμόρφωσης. Αυτή η τιμή μπορεί να εισαχθεί εναλλακτικά με το πλήκτρο TAP.
Στο Chorus/Flanger ο χρόνος καθυστέρησης της διαμόρφωσης καθορίζει την ένταση του εφέ. Αυτό το μέγεθος ρυθμίζεται με την παράμετρο MODDLY (Modulation Delay). Οι μικρές τιμές χρόνου αντιστοιχούν σε ένα μάλλον διακριτικό εφέ, ενώ οι μεγαλύτερες τιμές προκαλούν εντονότερες παραμορφώσεις.
Πριν από κάθε φωνή Chorus υπάρχει ένα Delay. Ο μεσαίος χρόνος προ-καθυστέρησης ρυθμίζεται με την παράμετρο PREDLY (PreDelay). Η παράμετρος DLYSPR (PreDelay Spread) καθορίζει κατά πόσο θα διαφέρουν οι χρόνοι Delay των επιμέρους φωνών Chorus. Σε ρύθμιση 0% εφαρμόζεται για όλες τις φωνές Chorus προ-καθυστέρηση με τον ίδιο χρόνο PREDLY.
Η παράμετρος WAVE (LFO Waveform) περιγράφει την κυματομορφή για τη διαμόρφωση της τονικότητας. Η κυματομορφή μπορεί να ρυθμιστεί από μορφή τριγώνου (0) σε ημιτονοειδή μορφή (50).
Οι παράμετροι PHASE (LFO Phase Spread) και SPREAD (LFO Frequency Spread) ελέγχονται με τον ίδιο ρυθμιστή και ρυθμίζουν ανάλογα με την επιλογή σας τυχόν απόκλιση της θέσης φάσης ή/ και της συχνότητας LFO των επιμέρους φωνών Chorus. Στον τρόπο λειτουργίας PHASE (αριστερός αναστολέας μέχρι μέση του ποτενσιόμετρου) έχουν όλοι οι LFO την ίδια συχνότητα και η διαφορά φάσης των επιμέρους γεννητριών LFO μπορεί να ρυθμιστεί από 0° (καμία διαφορά φάσης) έως 180° (μέγιστη διαφορά φάσης). Στον τρόπο λειτουργίας SPREAD (μεσαία θέση μέχρι το δεξιό αναστολέα του ποτενσιόμετρου) καθορίζετε εσείς εάν θέλετε να διαφέρει η συχνότητα LFO που ρυθμίσατε με την παράμετρο SPEED μεταξύ των επιμέρους φωνών Chorus. Στη μεσαία θέση (0%) όλοι οι LFO λειτουργούν συγχρονισμένα.
Το εφέ Chorus διαθέτει μια λειτουργία που ονομάζεται Auto Panning. Με αυτή τη λειτουργία μπορείτε να μετατοπίσετε κάθε μία επιμέρους φωνή Chorus στο στερεοφωνικό πανόραμα από αριστερά προς τα δεξιά. Με την παράμετρο PAN (Panning Mode) καθορίζετε τον τρόπο λειτουργίας του Auto Panning. Μπορείτε να επιλέξετε μεταξύ των OFF, SYNC και RAND. Στη ρύθμιση SYNC μετατοπίζονται όλες οι φωνές Chorus με την ίδια συχνότητα μέσα στη στερεοφωνική εικόνα, στη ρύθμιση RAND (Random) μετατοπίζεται κάθε φωνή Chorus με ελαφρώς αποκλίνουσα ταχύτητα, ενώ στη ρύθμιση OFF απενεργοποιείται αυτή η λειτουργία. Η παράμετρος PANSPD (Panning Speed) ρυθμίζει τη μεσαία ταχύτητα του Panning.
MIX LFO FDB ENV
Το εφέ Flanger επιτυγχάνει την τυπική χροιά του ήχου του μέσω της επιστροφής του διαμορφωμένου σήματος στο σήμα εισόδου με τη βοήθεια ενός βρόχου ανατροφοδότησης. Η παράμετρος FEEDB (Feedback Amount) ρυθμίζει την ένταση της ανατροφοδότησης. Οι αρνητικές τιμές έχουν ως αποτέλεσμα την ανατροφοδότηση με αντίστροφη φάση.
Στο δρόμο ανατροφοδότησης έχουν ενσωματωθεί δύο φίλτρα Shelving, με τα οποία μπορεί να φίλτραριστεί το επιστρεφόμενο σήμα. Οι παράμετροι LO FREQ (Low Frequency) και LO GAIN (Low Gain) επεξεργάζονται τις χαμηλές συχνότητες, ενώ οι HI FREQ (High Frequency) και HI GAIN (High Gain) ρυθμίζουν τη συχνότητα και τη μείωση των υψηλών συχνοτήτων. Η γραφική παράσταση αυτής της σελίδας απεικονίζει την παραγόμενη απόκριση συχνότητας.
Η λειτουργία CROSSF (Cross Feedback Amount) είναι μια μοναδική λειτουργία, η οποία σας επιτρέπει τη σταυρωτή επιστροφή των δύο καναλιών, δηλαδή από το δεξί κανάλι στο αριστερό και αντίστροφα. Με την τιμή 100% το σήμα εφέ του αριστερού καναλιού μεταδίδεται αποκλειστικά στο δεξί κανάλι και αντίστροφα. Αυτή η παράμετρος εξαρτάται από την ένταση του Feedback που έχετε ρυθμίσει προηγουμένως.
Με την παράμετρο LFOMOD (LFO Feedback Modulation Amount) μπορεί να διαμορφωθεί η ένταση του σήματος Feedback. Η μέγιστη ρύθμιση αντιστοιχεί σε διακύμανση της έντασης ανάμεσα στο μηδέν και την τιμή που έχει ρυθμιστεί με την παράμετρο FEEDB.
MIX LFO FDB ENV
Η μεσαία ταχύτητα LFO μπορεί επίσης να επηρεαστεί από τη στάθμη εισόδου (ονομάζεται Auto Modulation). Με τη βοήθεια της παραμέτρου LFOMOD (Envelope to LFO Speed Modulation) στη σελίδα Envelope καθορίζεται η μέγιστη αύξηση της ταχύτητας LFO μέσω της έντασης του σήματος. Η παράμετρος ATTACK (Attack Time) ρυθμίζει το πόσο γρήγορα θα αυξηθεί η ταχύτητα LFO σε αλματώδη αύξηση της έντασης του σήματος. Η παράμετρος HOLD (Hold Time) καθορίζει πόση ώρα πρέπει να διατηρηθεί σταθερή η ταχύτητα LFO, όταν μειώνεται η ένταση σήματος και η παράμετρος RELEASE (Release Time) καθορίζει, πόσο γρήγορα θα μειωθεί η συχνότητα LFO μετά το τέλος του χρόνου HOLD.
4.8 Phaser
Αυτός ο αλγόριθμος μπορεί να παράγει διαφορετικά είδη τυπικών εφέ Phaser. Ο αριθμός των βαθμίδων ρυθμιστή φάσης που χρησιμοποιούνται μπορεί να ρυθμιστεί μεταξύ 4 και 12.
Εικ. 4.8: Δομή του εφέ Phaser
MIX LFO ENV
Με την παράμετρο MIX (Effect Mix) ρυθμίζεται η σχέση μίξης μεταξύ καθαρού σήματος (0%) και σήματος εφέ (100%). Το εφέ Phaser γίνεται πιο έντονο με τη μίξη του σήματος εισόδου και του επεξεργασμένου σήματος, ενώ η πιο ισχυρή περιοχή του εφέ βρίσκεται σε τιμές μεταξύ του 50 και του 70%.
'Ενας συνδυασμός φίλτρου διέλευσης υψηλών συχνοτήτων και φίλτρου διέλευσης χαμηλών συχνοτήτων μειώνει το φάσμα συχνοτήτων του σήματος εισόδου. Αυτά τα φίλτρα ρυθμίζονται με τις παραμέτρους LO CUT (Low Cut Frequency) και HI CUT (High Cut Frequency).
Με τις παραμέτρους STAGES μπορείτε να ρυθμίσετε τον αριθμό των βαθμίδων που χρησιμοποιούνται στο ρυθμιστή φάσης. Μπορείτε να επιλέξετε από 4 έως 12 βαθμίδες. Η παράμετρος RESON (Resonance) ρυθμίζει το βαθμό ανατροφοδότησης του σήματος εφέ στην είσοδο. Στο δρόμο ανατροφοδότησης έχουν επίσης ενσωματωθεί δύο φίλτρα. Η παράμετρος RES HC (Resonance High Cut Frequency) καθορίζει τη συχνότητα ενός φίλτρου διέλευσης χαμηλών συχνοτήτων και η RES LC (Resonance Low Cut Filter) ρυθμίζει τη συχνότητα ενός φίλτρου διέλευσης υψηλών συχνοτήτων.
Με την παράμετρο GAIN (Output Gain) μπορεί να διορθωθεί η ένταση εξόδου του επεξεργαστή εφέ (Engine).
MIX LFO ENV
Η παράμετρος SPEED (Modulation Speed) καθορίζει την ταχύτητα της διαμόρφωσης, η οποία μπορεί επίσης να εισαχθεί μέσω του πλήκτρου TAP.
Η παράμετρος WAVE (LFO Waveform) μπορεί να χρησιμοποιθεί για την επιμήκυνση του επάνω ή του κάτω ημικύματος της τριγωνικής ταλάντωσης του LFO. Οι αρνητικές τιμές επιμηκύνουν το κάτω ημικύμα, ενώ οι θετικές το επάνω ημικύμα. Στη σελίδα GRAPH καταδεικνύεται καθαρά η επίδραση αυτής της παραμέτρου στην κυματομορφή.
Οι παράμετροι PHASE (LFO Phase Spread) και SPREAD (LFO Frequency Spread) ελέγχονται με τον ίδιο ρυθμιστή και επηρεάζουν ανάλογα με την επιλογή σας τη θέση της φάσης ή τη συχνότητα των δύο LFO του αριστερού και του δεξιού καναλιού. Στον τρόπο λειτουργίας PHASE (περιοχή ρύθμισης αριστερά από τη μεσαία θέση του ρυθμιστή) η συχνότητα LFO παραμένει αμετάβλητη, ενώ η διαφορά φάσης πμορεί να ρυθμιστεί ανάμεσα σε 0° και 180°. Στην περιοχή ρύθμισης δεξιά από τη μεσαία θέση του ποτενσιόμετρου (τρόπος λειτουργίας SPASPE) ρυθμίζεται η απόκλιση της συχνότητας LFO στα δύο κανάλια. Με τη ρύθμιση 0% λειτουργούν και οι δύο LFO με την ίδια συχνότητα (που έχει ρυθμιστεί με την παράμ. SPEED), ενώ με την τιμή 100% παράγεται μια μέγιστη απόκλιση των συχνοτήτων LFO.
Η παράμετρος RANGE (Sweep Range) καθορίζει τη μέγιστη μετατόπιση φάσης. Με την παράμετρο DEPTH (LFO Modulation Depth) μπορείτε να ρυθμίσετε το βάθος διαμόρφωσης της μετατόπισης φάσης μέσω του LFO. Η τιμή 100% σημαίνει ότι ο LFO διαμορφώνει τη μετατόπιση φάσης μεταξύ της τιμής που έχει ρυθμιστεί με το RANGE και της ελάχιστης τιμής.
Με την παράμετρο COLOR καθορίζονται τα χαρακτηριστικά του ήχου μετατοπισμένης φάσης. Η τιμή 1 παράγει τη χροιά ενός στάνταρ Phaser, ενώ με τις μεγαλύτερες τιμές επιτυγχάνονται πιο έντονα εφέ.
Ο ταλαντωτής LFO μπορεί να χρησιμοποιηθεί για τη διαμόρφωση της έντασης του Feedback. Με την παράμετρο RESMOD (LFO Feedback Modulation Amount) καθορίζετε το βαθμό επιρροής του LFO στην παράμετρο RESON(ANCE) (σελίδα EDIT 1). Οι θετικές τιμές αντιστοιχούν σε αύξηση της ανατροφοδότησης με αυξανόμενη συχνότητα και οι αρνητικές τιμές σε μείωση της ανατροφοδότησης με αυξανόμενη συχνότητα.
MIX LFO ENV
Η ταχύτητα LFO μπορεί επίσης να διαμορφωθεί μέσω της έντασης του σήματος εισόδου. Η παράμετρος LFOMOD (Envelope to LFO Speed Modulation) καθορίζει το πόσο έντονα πρέπει να επηρεαστεί ο LFO από την ένταση του σήματος. Η παράμετρος ATTACK (Attack Time) ρυθμίζει το πόσο γρήγορα θα αυξηθεί η ταχύτητα LFO σε αλματώδη αύξηση της έντασης του σήματος. Η παράμετρος HOLD (Hold Time) καθορίζει πόση ώρα πρέπει να διατηρηθεί σταθερή η ταχύτητα LFO, όταν μειωθεί η ένταση του σήματος και η RELEASE (Release Time) καθορίζει, πόσο γρήγορα θα μειωθεί η συχνότητα LFO μετά το τέλος του χρόνου HOLD.
4.9 Tremolo
Πρόκειται για έναν τυπικό αλγόριθμο Tremolo/Panner με ορισμένα ενδιαφέροντα πρόσθετα στοιχεία.
Εικ. 4.9: Δομή του εφέ Tremolo
LFO ENV
Η παράμετρος SPEED (Modulation Speed) καθορίζει την ταχύτητα της διαμόρφωσης. Η εισαγωγή αυτής της παραμέτρου μέσω του πλήκτρου TΑΡ επιτρέπει τη διαισθητική ρύθμιση. Η παράμετρος WAVE (LFO Waveform) καθορίζει την κυματομορφή για τη διαμόρφωση του πλάτους. Η κυματομορφή μπορεί να μεταβληθεί από τριγωνική κυματομορφή (1) μέσω ημιτονοειδούς κυματομορφής (50) σε τετραγωνική κυματομορφή (100). Η επεξεργασία της παραμέτρου WAVE είναι πολύ πιο άνετη στη γραφική λειτουργία επεξεργασίας. Με την παράμετρο PHASE (LFO Phase) μπορείτε να ρυθμίσετε τη θέση φάσης της διαμόρφωσης του δεξιού καναλιού σε σχέση με το αριστερό κανάλι. Η διαθέσιμη περιοχή παραμέτρου είναι -180° έως +180°.
Η παράμετρος MIX (Effect Mix) ρυθμίζει το βάθος της διαμόρφωσης πλάτους και με το GAIN (Output Gain) μπορεί να διορθωθεί η ένταση εξόδου του επεξεργαστή εφέ (Engine).
LFO ENV
Η μεσαία ταχύτητα LFO μπορεί επίσης να διαμορφωθεί μέσω της στάθμης εισόδου. Η παράμετρος LFOMOD (Envelope to LFO Speed Modulation) καθορίζει το πόσο έντονα πρέπει να επηρεαστεί ο ταλαντωτής LFO από την ένταση του σήματος. Οι χρονικές παράμετροι ATTACK (Attack Time), HOLD (Hold Time) και RELEASE (Release Time) ρυθμίζουν το πόσο γρήγορα θα αυξηθεί η ταχύτητα LFO σε αλματώδη αύξηση της έντασης του σήματος, το χρόνο διατήρησης της ταχύτητας και το πόσο γρήγορα θα μειωθεί μετά το τέλος του χρόνου HOLD.
4.10 Compressor
BANK ROM 014
COMPRESSOR
Autós είναι ένας ιδιαίτερα πολύπλοκος αλγόριθμος Compressor με τους δύο βασικούς τρόπους λειτουργίας Peak και RMS Compression. Ένα φίτρο πολλαπλής λειτουργίας στο δρόμο ρύθμισης σας επιτρέπει να χρησιμοποιείτε μόνο συγκεκριμένες περιοχές συχνοτήτων για τη δημιουργία του σήματος ελέγχου. Επίσης έχετε στη διάθεσή σας ένα διαχωριστή συχνοτήτων, με τον οποίο μπορείτε να συμπιέσετε μόνο ένα συγκεκριμένο τμήμα του φάσματος συχνοτήτων. Πιθανές εφαρμογές για autó είναι οι λειτουργίες De-Esser και Bass Compressor/Enhancer.
Εικ. 4.10: Δομή του εφέ Compressor
DYN FLT
Η παράμετρος ATTACK (Attack Time) καθορίζει το χρόνο που χρειάζεται ο συμπιεστής, για να αντιδράσει σε σήματα, τα οποία υπερβαίνουν τη στάθμη που έχετε ρυθμίσει με το THRESH. Η παράμετρος HOLD (Hold Time) καθορίζει, πόση ώρα πρέπει να διατηρηθεί η μείωση στάθμης, από τη στιγμή που η ένταση του σήματος μειωθεί κάτω από το κατώφλιο (Threshold). Η παράμετρος RELEASE (Release Time) καθορίζει πόσο γρήγορα θα σταματήσει η συμπίεση μετά το τέλος του χρόνου HOLD.
Με την παράμετρο THRESH (Compression Threshold) μπορείτε να καθορίσετε τη στάθμη, από την οποία και μετά πρέπει νο ενεργοποιθεί η συμπίεση. Η παράμετρος RATIO (Compression Ratio) καθορίζει το ρυθμό συμπίεσης κατά την υπέρβαση του κατωφλίου (Threshold). Η παράμετρος KNEE (Soft Knee) μπορεί να χρησιμοποιθεί για την εξομάλυνση της μετάβασης της καμπύλης από τη μη συμπιεσμένη στη συμπιεσμένη περιοχή του σήματος. Η τιμή 0 απενεργοποιεί αυτή τη λειτουργία (Hard Knee), ενώ η τιμή 10 αντιστοιχεί σε μέγιστη εξομάλυνση της καμπύλης. Η σελίδα GRAPH δείχνει τη χαρακτηριστική καμπύλη συμπίεσης και τη μείωση της στάθμης.
Με την παράμετρο Μ-GAIN (Make-Up Gain) μπορείτε να διορθώσετε την ένταση εξόδου του συμπιεσμένου σήματος.
Με την παράμετρο LOOKAH (Look Ahead Delay) μπορείτε να καθυστερήσετε την είσοδο ήχου σε σχέση με το δρόμο Side Chain. Μπορεί να χρησιμοποιηθεί π.χ. σε συνδυασμό με μεγαλύτερους χρόνους Attack, λόγω του ότι το Side Chain χρησιμοποιεί για τη μείωση της στάθμης περισσότερο χρόνο, με αποτέλεσμα τη δημιουργία ενδιαφέροντων εφέ. Παρακαλούμε να λάβετε υπόψη ότι με τη λειτουργία αυτή καθυστερείται συνολικά το σήμα εξόδου της συσκευής REV2496.
DYN FLT
Με την παράμετρο FILTER (Side Chain Filter Mode) επιλέγετε τον τύπο του φίλτρου Side Chain. Στη ρύθμιση OFF το φίλτρο δεν είναι ενεργό. Επίσης μπορείτε να επιλέξετε: LP12dB (φίλτρο διέλευσης χαμηλών συχνοτήτων με 12 dB μείωση ανά οκτάβα), HP12dB (φίλτρο διέλευσης υψηλών συχνοτήτων με 12 dB ανά οκτάβα), LO SHV (φίλτρο Shelving χαμηλών συχνοτήτων), HI SHV (φίλτρο Shelving υψηλών συχνοτήτων) και BP (φίλτρο διέλευσης περιοχής συχνοτήτων). Ανάλογα με τον επιλεγμένο τύπο φίλτρου, η παράμετρος FREQ (Frequency) καθορίζει την
οριακή συχνότητα ή τη μεσαία συχνότητα του φίλτρου. Η παράμετρος GAIN καθορίζει τη μείωση στα φίλτρα Shelving και η Κ την ποιότητα του φίλτρου διέλευσης περιοχής συχνοτήτων.
Με την παράμετρο MODE (Compression Mode) μπορείτε να επιλέξετε το βασικό είδος της συμπίεσης. Η ρύθμιση PEAK μετράει την τρέχουσα, μέγιστη ισχύ σήματος, ενώ η ρύθμιση RMS υπολογίζει τη μέση τιμή ενέργειας σήματος. Στον τρόπο λειτουργίας RMS μπορεί να ρυθμιστεί το μήκος του παραθύρου ενσωμάτωσης από 1 έως 20 ms (χιλιοστά του δευτερολέπτου).
Η λειτουργία Transient Bypass σας δίνει τη δυνατότητα να αφαιρέσετε τυχόν σύντομες διακυμάνσεις από το ηχητικό σήμα της συμπίεσης. Η παράμετρος TRANS καθορίζει το μέγιστο μήκος των διακυμάνσεων που δεν πρέπει να επηρεαστούν από τη συμπίεση.
Η παράμετρος Χ-MODE (Xover Filter Mode) καθορίζει τον τρόπο λειτουργίας του φίλτρου Crossover. Στη θέση WIDE συμπιέζεται ολόκληρο το φάσμα. Στις θέσεις LO 6 dB, LO 12 dB και LO 18 dB συμπιέζεται μόνο το σήμα εξόδου του φίλτρου διέλευσης χαμηλών συχνοτήτων. Στις θέσεις HI 6 dB, HI 12 dB και HI 18 dB υποβάλλεται σε επεξεργασία μόνο το σήμα εξόδου του φίλτρου διέλευσης υψηλών συχνοτήτων. Τα φίλτρα έχουν επιλεγόμενη κλίση εξασθένισης 6, 12 ή 18 dB ανά οκτάβα. Η παράμετρος Χ-FREQ (Xover Split Frequency) καθορίζει εδώ την οριακή συχνότητα των φίλτρων διέλευσης χαμηλών και υψηλών συχνοτήτων.
Με αυτή τη λειτουργία μπορείτε π.χ. σε ένα Stereo-Mix να επεξεργαστείτε μόνο τις χαμηλές συχνότητες και να αφήσετε χωρίς επεξεργασία τις υψηλές συχνότητες. Μπορείτε επίσης να δημιουργήσετε ένα συμπιεστή Mastering 2 περιοχών, επιλέγοντας και για τις δύο Engines αυτόν τον αλγόριθμο και διαμορφώνοντάς τον ως συνδυασμένο εφέ σε δρομολόγηση Parallel 5. Επιλέξτε στη συνέχεια στην Engine 1 για τη λειτουργία X-Mode μια τιμή LO και στην Engine 2 μια τιμή HI. Ο συμπιεστής (Compressor) στην Engine 1 επεξεργάζεται τώρα την κάτω περιοχή συχνοτήτων, ενώ στην Engine 2 συμπιέζονται οι υψηλές συχνότητες. Με αυτόν τον τρόπο έχετε τη δυνατότητα να συμπιέσετε σε διαφορετικό βαθμό τις χαμηλές και τις υψηλές συχνότητες και να ρυθμίσετε τους χρόνους ρύθμισης ξεχωριστά για τις δύο περιοχές.
5. ΕΦΑΡΜΟΓΕΣ
Η συσκευή V-VERB PRO της BEHRINGER είναι ένας ιδιαίτερα ευέλικτος επεξεργαστής αντήχησης, ο οποίος μπορεί λόγω των πολυάριθμων δυνατοτήτων σύνδεσής του να χρησιμοποιηθεί σε πολλές εφαρμογές. Σε αυτό το κεφάλαιο περιγράφονται και παρουσιάζονται ορισμένοι τομείς εφαρμογών.
5.1 H συσκευή V-VERB PRO στο δρόμο Aux
Θα μπορούσαμε να πούμε ότι πρόκειται για τη στάνταρ εφαρμογή μιας συσκευής αντήχησης. Η χρήση της συσκευής REV2496 στο δρόμο Aux μιας κονσόλας μίξης σας δίνει τη δυνατότητα να προφοδοτήσετε τη συσκευή V-VERB PRO με ηχητικά σήματα από ένα ή περισσότερα κανάλια κονσόλας μίξης. Αυτό σημαίνει ότι μπορείτε να καθορίσετε τις αναλογίες αντήχησης π.χ. των κρουστών με τη βοήθεια του Aux-Send ανεξάρτητα για κάθε μικρόφωνο κρουστών. Αυτό είναι χρήσιμο, για να μπορέσετε π.χ. να προσδώσετε στο Snare μεγαλύτερο ποσοστό αντήχησης από το Bass Drum. Η σύνδεση της συσκευής V-VERB PRO στους δρόμους Aux υλοποιείται ως εξής.


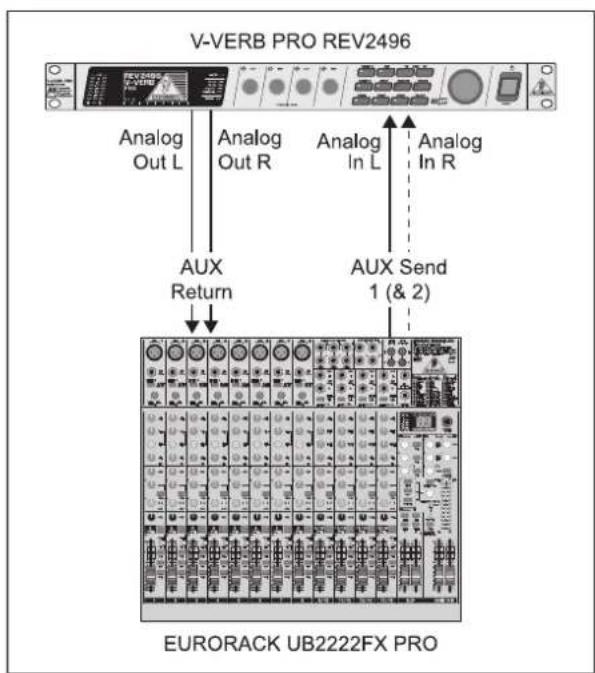

Εικ. 5.1: Σύνδεση μέσω των δρόμων Αυχ μιας κονσόλας μίξης
| SETUP |
| Routing Παράλ. 5, 6, σειρ. 1, 2 |
| Master Input αναλογικό |
| Wet Dry Mix εξωτερικά |
Πίν. 5.1: Ρυθμίσεις SETUP σε σύνδεση της συσκευής
REV2496 μέσω δρόμων Aux
Συνδέστε την είσοδο της συσκευής V-VERB PRO με μια έξοδο Aux Send της κονσόλας μίξης σας. Συνδέστε τις εξόδους της συσκευής REV2496 σε μια ελεύθερη είσοδο Aux Return ή σε μια στερεοφωνική είσοδο της κονσόλας. Χρησιμοποιήστε για τον έλεγχο των συσκευών εφέ βασικά δρόμους Aux, οι οποίοι είναι συνδεδεμένοι post fader, δηλαδή εξαρτώνται από τη θέση Fader.
Εάν η σύνδεση Aux Send πραγματοποιείται μέσω μίας υποδοχής, πρέπει πάντοτε να χρησιμοποιείται η αριστερή είσοδος της συσκευής REV2496. Σε αυτήν την περίπτωση ρυθμίστε τον τρόπο λειτουργίας “Input Mode” στη σελίδα I/O σε μονοφωνικό (βλέπε κεφάλαιο 3.8.1).
Για να αποφύγετε την πρόκληση ζημιών στις συσκευές, παρακαλούμε να περιστρέψετε κατά τη διάρκεια της σύνδεσης το ρυθμιστή έντασης στο μηδέν. Οι συσκευές, τις οποίες θέλετε να συνδέσετε μεταξύ τους, πρέπει να παραμείνουν απενεργοποιημένες, μέχρι να ολοκληρωθεί σωστά η σύνδεση όλων των συνδέσμων.
'Ενα παράδειγμα: Ας υποθέσουμε ότι θέλετε να χρησιμοποιήσετε τη συσκευή REV2496 σε ζωντανή εμφάνιση σε συνδυασμό με μια κονσόλα μίξης. Ως εφέ θέλετε να χρησιμοποιήσετε ένα εφέ Ambience για να προσδώσετε σε κρουστά περισσότερο όγκο.
Συνδέστε τη συσκευή V-VERB PRO όπως περιγράφεται πιο πάνω με την κονσόλα μίξης σας (εικ. 5.1). Συνδέστε με το πλεκτρικό δίκτυο και ενεργοποιήστε τη συσκευή REV2496. Ενεργοποιήστε στο μενού SETUP (σελίδα I/O) τη λειτουργία "EXTERNAL". Πιέστε ένα από τα δύο πλήκτρα ENGINE, επιλέξτε με τον PRESET WHEEL το εφέ Ambience (ROM 006) κα επίβεβαιώστε με το ΟΚ/ΤΑΡ. Έτσι ενεργοποιείται το εφέ. Ρυθμίστε με το Aux Return τη συνολική στάθμη του εφέ. Περιστρέψτε αργά τους ρυθμιστές Aux Send στα επιμέρους κανάλια της κονσόλας μίξης, μέχρι να προσμίξετε σε κάθε σήμα κρουστών το επιθυμητό ποσοστό εφέ. Στη συνέχεια μπορείτε να πραγματοποιήσετε τις απαραίτητες λεπτομερείς ρυθμίσεις στον τρόπο λειτουργίας EDIT.
5.2 Η συσκευή V-VERB PRO σε ψηφιακό περιβάλλον
Λόγω του εξοπλισμού της με ψηφιακές συνδέσεις η συσκευή REV2496 προορίζεται ακριβώς για χρήση σε απόλυτα ψηφιακό περιβάλλον. Με αυτόν τον τρόπο αποφεύγετε τις μη απαραίτητες μετατροπές σήματος, πράγμα που αποδεικνύεται ιδιαίτερα ευεργετικό για τη χροιά του ήχου.
Σε συνδυασμό με μια ψηφιακή κονσόλα μίξης (στο παράδειγμά μας είναι η DDX3216 της BEHRINGER) μπορεί να υλοποιηθεί το εξής Setup:


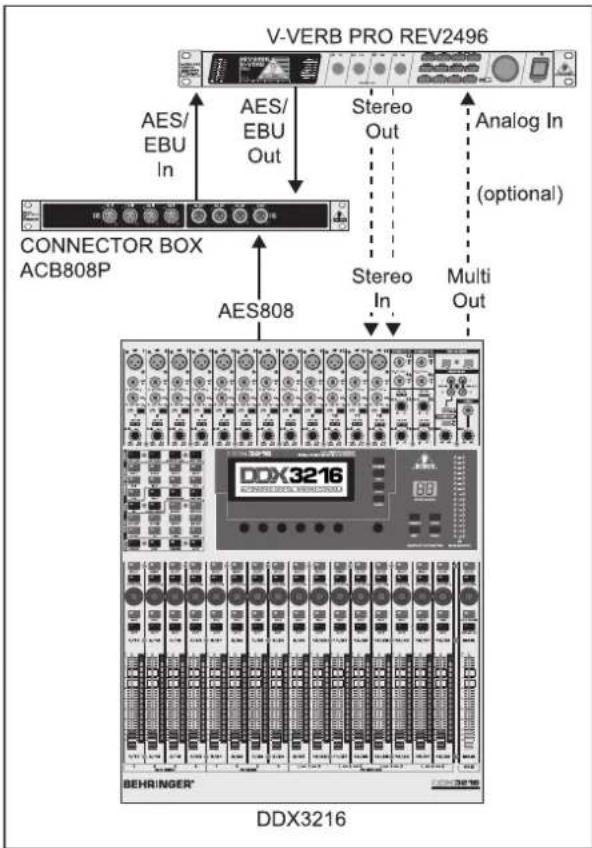

Eik. 5.2: V-VERB PRO kai DDX3216
Συνδέστε την ψηφιακή κονσόλα στις ψηφιακές εισόδους της συσκευής REV2496. Λόγω του ότι η συσκευή REV2496 διαθέτει οπτικές συνδέσεις και συνδέσεις XLR, θα πρέπει να σας καλύπτει για τις περισσότερες περιπτώσεις.
| SETUP |
| Routing Παράλ | 2,3,5,6, σειρ. 1,2,3 |
| Master Input ψηφιακά |
| Wet Dry Mix εξωτερικά |
| Clock Source Digital In |
| Input Source X LR |
Πίν. 5.2: Ρυθμίσεις SETUP κατά τη σύνδεση της συσκευής REV2496 σε μια ψηφιακή κονσόλα μίξης
Αυτή η δομή μπορεί να εξελιχθεί ακόμη και σε Setup 4 καναλιών, εάν η κονσόλα μίξης διαθέτει πρόσθετες αναλογικές συνδέσεις, οι οποίες μπορούν να διαμορφωθούν ως Aux Send ή Return. Ανάλογα με τη διαμόρφωση που έχετε επιλέξει, μπορείτε να δρομολογήσετε ένα ή δύο σήματα ταυτόχρονα προς τη συσκευή REV2496 και να χρησιμοποιήσετε μία ή και τις δύο εξόδους με διαφορετικά σήματα ή με σήματα μίξης.
| SETUP |
| Routing Παράλ | 1, 2, 3, 4, σειρ. 3, 4 |
| Master Input ανάλογα με τη διαμόρφωση |
| Wet Dry Mix εξωτερικά |
| Clock Source ανάλογα με τη διαμόρφωση |
| Input Source ανάλογα με τη διαμόρφωση |
TaPiv. 5.3: Puθμίσεις SETUP κατά τη χρήση της συσκευής REV2496 σε Setup 4 kavaliών
Εάν χρησιμοποιείτε έναν ψηφιακό μίκτη ως “Clock Master” και απλά θέλετε να χρησιμοποιήσετε τις ψηφιακές συνδέσεις ήχου για το συγχρονισμό, ρυθμίστε στη συσκευή REV2496 την Clock Source σε DIG. IN και την Input Source σε XLR ή OPT (ανάλογα με την υποδοχή σύνδεσης που χρησιμοποιείται). Μπορείτε επίσης να πραγματοποιήσετε συγχρονισμό μέσω της εισόδου Wordclock (BNC), εάν π.χ. χρησιμοποιείτε μια κεντρική γεννήτρια “Studio Master Clock”. Σε αυτήν την περίπτωση επιλέξτε στη συσκευή REV2496 to WDCLK ως Clock Source. Όταν η συσκευή REV2496 είναι “Clock-Master”, πρέπει στο SETUP στη σελίδα DIGI να επιλέξετε μία από τις τρεις υπάρχουσες συχνότητες δειγματοληψίας (44,1, 48,0 ή 96,0 kHz) ως Clock Source.
6. ΕΓΚΑΤΑΣΤΑΣΗ
6.1 Τοποθέτηση σε Rack
Για την τοποθέτηση του REV2496 της BEHRINGER σε Rack 19 ιντσών απαιτείται μία μονάδα ύψους. Λάβετε υπόψη ότι θα χρειαστείτε επιπροσθέτως περίπου 10 cm σε βάθος για την τοποθέτηση των διαφόρων συνδέσεων στην πίσω πλευρά της συσκευής.
Για την τοποθέτηση της συσκευής σε Rack M6 παρακαλούμε να χρησιμοποιήσετε βίδες και παξιμάδια μηχανικού στειρώματος.
Φροντίστε για επαρκή εξαερισμό και μην τοποθετείτε τον REV2496 π.χ. επάνω σε ενισχυτές, για να αποτρέψετε τυχόν υπερθέρμανση της συσκευής.
6.2 Συνδέσεις ήχου
Για τις διάφορες εφαρμογές θα χρειαστείτε ένα μεγάλο αριθμό διαφορετικών καλωδίων. Οι παρακάτω εικόνες σάς δείχνουν πώς πρέπει να είναι η κατασκευή αυτών των καλωδίων. Βεβαιωθείτε ότι χρησιμοποιείτε πάντοτε καλώδια υψηλής ποιότητας.
Οι συνδέσεις ήχου του REV2496 είναι ηλεκτρονικά συμμετρικές, για να αποτρέπεται η δημιουργία θορύβου.
Φυσικά μπορείτε όμως επίσης να συνδέσετε ασύμμετρες (unbalanced) συσκευές στις συμμετρικές (balanced) εισόδους. Χρησιμοποιήστε για το σκοπό αυτό μονοφωνικά βύσματα ή συνδέστε το δακτύλιο των στερεοφωνικών βυσμάτων με το στέλεχος (ἡ την ακίδα 1 με την ακίδα 3 στις φίσες XLR).
Συμμετρική λειτουργία (balanced) με συνδέσεις XLR
Είσοδος
1 = Γείωση / Θωράκιση
2 = Θερμό (+)
3 = ψυχρό (-)
Εξοδος
Στην ασύμμετρη λειτουργία (unbalanced)
οι ακίδες (Pin) 1 και 3 πρέπει να υπεργεφυρωθούν.
Εικ. 6.1: Συνδέσεις XLR

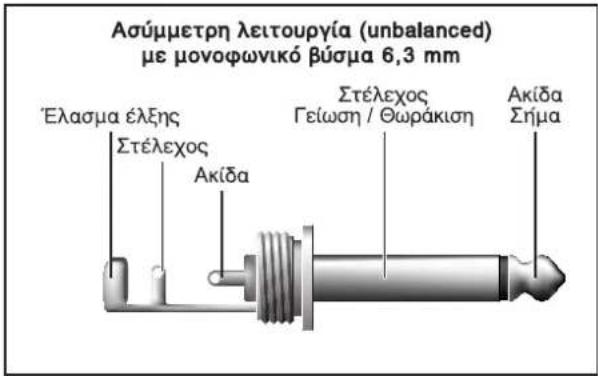

Εικ. 6.2: Μονοφωνικό βύσμα 6,3 mm
Εικ. 6.3: Στερεοφωνικό βύσμα 6,3 mm
6.3 Ψηφιακές συνδέσεις
Η θύρα επικοινωνίας AES/EBU το οποίο επιτρέπει τη δικάναλη μετάδοση σημάτων με ανάλυση μέχρι και 24 Bit. Το σήμα χρονίζεται και συγχρονίζεται αυτόματα (σημαντικό χαρακτηριστικό για τη σύνδεση περισσότερων ψηφιακών συσκευών). Ο ρυθμός δειγματοληψίας (Sample Rate) δεν είναι προκαθορισμένος και μπορεί να επιλεγεί ελεύθερα. Τυπικές επιλογές είναι τα 44,1 kHz, τα 48 kHz, τα 88,2 kHz και τα 96 kHz. Η θύρα επικοινωνίας AES/EBU είναι σχεδόν απόλυτα συμβατή με τη συχνά χρησιμοποιούμενη θύρα επικοινωνίας S/PDIF. Η σύνδεση μπορεί να πραγματοποιηθεί μέσω αντάπτορα. Στον V-VERB PRO μπορείτε να αλλάξετε να μορφότυπο (format) σε S/PDIF.
Επιπροσθέτως έχετε στη διάθεσή σας ψηφιακές εισόδους και εξόδους μέσω οπτικών συνδέσεων.
6.4 Σύνδεση WORDCLOCK
Εάν επιθυμείτε να ενσωματώσετε περισσότερες συσκευές σε ένα ψηφιακό σύστημα εγγραφής π.χ. με μία ψηφιακή κονσόλα μίξης, πρέπει όλες οι συνδεδεμένες ψηφιακές συσκευές να συγχρονιστούν βάσει ενός ενιαίου σήματος Wordclock. Για το σκοπό αυτό, ο REV2496 διαθέτει μια είσοδο Wordclock, μέσω της οποίας μπορεί να συγχρονιστεί με τη βοήθεια του σήματος Wordclock μιας εξωτερικής συσκευής. Υποστηρίζονται οι ρυθμοί δειγματοληψίας 44,1 kHz, 48 kHz, 88,2 kHz και 96 kHz. Αυτή η είσοδος Wordclock μπορεί να ενεργοποιηθεί μόνο σε περίπτωση χρήσης των αναλογικών εισόδων.
6.5 Συνδέσεις MIDI
Ο REV2496 διαθέτει μια ενσωματωμένη θύρα επικοινωνίας MIDI, η οποία επιτρέτει την αποστολή και τη λήψη δεδομένων MIDI. Έτοι η συσκευή αυτή μπορεί να ενσωματωθεί άριστα σε στούντιο ηχογράφησης και να ελέγχεται μέσω του Sequenzer του υπολογιστή σας.
Οι συνδέσεις MIDI στην πίσω πλευρά της συσκευής έχουν εφοδιαστεί με τις διεθνώς τυποποιημένες 5-πολ. υποδοχές DIN. Για τη σύνδεση του V-VERB PRO με άλλες συσκευές MIDI θα χρειαστείτε κοινά καλώδια MIDI εμπορίου.
MIDI IN: Αυτή η σύνδεση χρησιμοποιείται για τη λήψη δεδομένων ελέγχου MIDI. Το κανάλι λήψης ρυθμίζεται στο μενού SETUP.
MIDI THRU: Στην υποδοχή MIDI THRU μπορείτε να λάβετε αμετάβλητο το εισερχόμενο σήμα MIDI. Έτσι μπορείτε νο συνδέσετε μεταξύ τους περισσότερους συσκευές MIDI.
MIDI OUT: Méso nts MIDI OUT μπορείτε να αποστείλετε δεδομένα σε ένα συνδεδεμένο υπολογιστή ή σε κάποιον άλλον συσκευές MIDI. Μπορούν να μεταδοθούν δεδομένα προγράμματος καθώς και πληροφορίες κατάστασης για την επεξεργασία του σήματος.
7. ΛΕΙΤΟΥΡΓΙΚΟ ΛΟΓΙΣΜΙΚΟ
Το λειτουργικό λογισμικό του Τ-VERB PRO REV2496 εξελίσσεται συνεχώς, για να αυξηθεί ακόμη περισσότερο ή αποδοτικότητά του και να προσαρμοστεί ο χειρισμός του στις απαιτήσεις σας. Για αυτό σας παρακαλούμε να μας γνωστοποιείτε τις επιθυμίες και τις ίδέες σας. Δεσμευόμαστε να καταβάλλουμε προσπάθειες να λάβουμε υπόψη τις προτάσεις βελτίωσης που λαμβάνουμε από εσάς στην επόμενη έκδοση του λογισμικού (Software). Πληροφορίες για τις καινούργιες εκδόσεις λογισμικού μπορείτε να λάβετε από το σχετικό εξειδικευμένο τύπο, τον προμηθευτή σας, την ιστοσελίδα μας στο διαδίκτυο www.behringer.com ή κατευθείαν από την εταιρεία BEHRINGER (τηλ. +49 2154 9206 4166).
Η τρέχουσα έκδοση λογισμικού του V-VERB PRO REV2496 απεικονίζεται στο μενού SETUP στη σελίδα 1 επάνω δεξιά.
8. TEXNIKA XAPAKTHPIΣTIKA
Αναλογικές είσοδοι
Τύπος XLR, συμμετρικές
Στερεοφωνικό βύσμα 6,3 mm,
συμμετρικές
Σύνθετη αντίσταση
περ. 22 kΩ συμμετρικές +16 dBu
Μέγ. στάθμη εισόδου
CMRR Tutt. 40 dB
Αναλογικές έξοδοι
Τύπος XLR, Υποβοηθούμενα συμμετρικές
Στερεοφωνικό βύσμα 6,3 mm,
Υποβοηθούμενα συμμετρικές
περ. 100 Ω συμμετρικές
Σύνθετη αντίσταση
Μέγ. στάθμη εξόδου +16 dBu
Στοιχεία συστήματος
Απόκριση συχνότητας < 10 Hz - 20 kHz @ 44,1 kHz
< 10 Hz - 22 kHz @ 48 kHz
< 10 Hz - 46 kHz @ 96 kHz
Λόγος S/N -90 dBu
Δυναμική περιοχή 106 dB
(αναλογ. in → αναλογ. out)
THD
0,007 % τυπ. @ +4 dBu, 1 kHz, ενίσχυση 1
Παρεμβολή
<-100 dB
(αναλογ. in → αναλογ. out)
Καθυστέρηση σήματος
< 1 ms
(αναλογ. in → αναλογ. out)
Ψηφιακή είσοδος 1
Τύπος XLR με μετατροπέα συμμετρίας
Прóтutto
AES/EBU ñ S/PDIF
Σύνθετη αντίσταση εισόδου
Ονομαστική στάθμη εισόδου
110 Ω
0,2 - 5 V peak-to-peak
Ψηφιακή είσοδος 2
Τύπος TOSLINK οπτική
Πρότυπο
AES/EBU ñ S/PDIF
Ψηφιακή έξοδος 1
Τύπος XLR με μετατροπέα συμμετρίας
Прóтutto AES/EBU ή S/PDIF
Σύνθετη αντίσταση 110 Ω
Στάθμη εξόδου
2,4 V peak-to-peak
Ψηφιακή έξοδος 2
Τύπος TOSLINK οπτική
Πρότυπο
AES/EBU ή S/PDIF
Είσοδος συγχρονισμού
Τύπτος BNC
Прóтutto
Σύνθετη αντίσταση εισόδου
Ονομαστική στάθμη
Wordclock (1 x Sample Rate)
περ. 50 kΩ
2 - 6 V peak-to-peak
MIDI-Interface
Túπος
Implementation
5-πολ. υποδοχές DIN In/Out/Thru
Βλέπε πίνακα εφαρμογών MIDI
Ψηφιακή επεξεργασία
Processor SHARC® DSP, 600 MFLO
32-bit processing
Μετατροπέας 24-bit/96 kHz
Ρυθμός δειγματοληψίας 44.1 kHz, 48 kHz, 96 kHz
Οθόνη
Τύπος Οθόνη υγρών κρυστάλλων (LCD)
128 x 64
Φωτισμός φόντου, πορτοκαλί
Ρυθμιζόμενο
Δυνατότητες αποθήκευσης
Presets 100 ROM + 100 User, Engine A/B
100 ROM + 100 User, Combinations
Παροχή ρεύματος
Τάση δικτύου 85 έως 250 V\~, 50/60 Hz
Κατανάλωση ρεύματος περ. 10 W
Ασφάλεια T 1 A H
Σύνδεση ηλεκτ. δικτύου Τυποπ. σύνδεση ψυχρής συσκ.
Διαστάσεις/Βάρος
Διαστάσεις (Υ x Π x Β) 482,6 mm (19") x 44,5 mm (1 3/4") x 217 mm (8 1/2")
Βάρος περ. 2,15 kg
Η εταιρεία BEHRINGER καταβάλλει συνεχώς προσπάθειες για τη διασφάλιση των υψηλότερων δυνατών προτύπων ποϊότητας. Οι απαραίτητες τροπτοποίησεις πραγματοποιούνται χωρίς προηγούμενη προειδοποίηση. Τα τεχνικά χαρακτηριστικά και ή εμφάνιση της συσκευής μπορεί να εμφανίζουμποκλίσεις ή διαφορές σε σχέση με τα παραπάνων στοιχεία ή τις εικόνες.
- MIDI-IMPLEMENTATION (εφαρμογές MIDI)
| MIDI Implementation Chart |
| Function | Engine A | Engine B | Combination | Remarks |
| MIDI Channel | 1 - 16 | 1 - 16 | 1 - 16 | |
| Mode | No | No | No | |
| Note Number | No | No | No | |
| Velocity | No | No | No | |
| After Touch | No | No | No | |
| Pitch Bender | No | No | No | |
| Control Change | | | | see Control Change Documentation* |
| 0 | Yes | Yes | Yes | Bank Select MSB |
| 32 | Yes | Yes | Yes | Bank Select LSB |
| 6 | Yes | Yes | Yes | Data Entry MSB |
| 38 | Yes | Yes | Yes | Data Entry LSB |
| 96 | Yes | Yes | Yes | Data Increment |
| 97 | Yes | Yes | Yes | Date Decrement |
| 98 | Yes | Yes | Yes | Non Registered Parameter LSB |
| 99 | Yes | Yes | Yes | Non Registered Parameter MSB |
| Program Change | Yes | Yes | Yes | Bank 0: ROM, Bank 1: USER (Range 1-100) |
| System Exclusive | Yes | Yes | Yes | see SysEx Documentation* |
| System Common | No | No | No | |
| System Real Time | No | No | No | |
| Running Status | Yes | Yes | Yes | (2 s Timeout) |
| MSB: Most significant bitLSB: Least significant bit |
TaΠίν. 9.1: MIDI-IMPLEMENTATION (εφαρμογές MIDI)
*Download στο www.behringer.com
