Type de produit	Parasurtenseur pour ordinateur portable
Marque	APC
Modèle	SurgeArrest Essential PNOTEPROC6
Dimensions (L x l x H)	11 x 3,2 x 2,8 cm
Poids	Environ 100 g
Tension d'alimentation	100 à 240 V CA, 50/60 Hz
Courant nominal	2,5 A
Capacité de parasurtension (NM/CM)	615 joules
Courant de surtension (8 x 20 μs, NM/CM)	18 kA
Protection téléphonique	Oui, tension de retournement 270 V
Protection réseau	Oui, Ethernet 10/100Base-T, tension de retournement 80 V
Nombre de prises	6 (modèle 3 broches)
Fonctions principales	Protection contre les surtensions, filtre antiparasite, protection téléphonique et réseau, voyant de protection verte
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides.
Sécurité	Arrêt de protection en cas de surtension excessive. Respecter les consignes : installer dans un endroit sec, ne pas brancher sur ligne RNIS ou numérique.
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur. En cas de défaut, contacter le support APC.
Garantie	Garantie limitée de 5 ans (monde) ou à vie (États-Unis et Canada) sur le parasurtenseur
Homologations	UL, CSA, FCC partie 68, NOM, CE, VDE, GS, A-Tick, Telepermit

FOIRE AUX QUESTIONS - SurgeArrest Essential PNOTEPROC6 APC

Comment installer le parasurtenseur PNOTEPROC6 ?

Éteignez et débranchez tous les appareils. Branchez le cordon d'alimentation du portable dans le parasurtenseur, puis le parasurtenseur dans l'adaptateur secteur. Pour la protection téléphonique, branchez le câble téléphonique mural dans la prise marquée d'une icône téléphone, et reliez la prise marquée d'un cercle au modem à l'aide du câble fourni.

Que faire si le voyant vert est éteint ?

Le voyant vert indique que la protection est active. S'il est éteint, vérifiez que le parasurtenseur est correctement branché et que la prise murale est alimentée. Si le problème persiste, le parasurtenseur peut être endommagé : contactez le support technique APC.

Puis-je utiliser ce parasurtenseur avec une ligne téléphonique numérique ou RNIS ?

Non, le parasurtenseur PNOTEPROC6 est conçu uniquement pour les lignes téléphoniques analogiques. Ne le branchez pas sur une ligne RNIS ou numérique, car cela pourrait endommager l'appareil.

Quelle est la capacité de protection en joules ?

La capacité de parasurtension (NM/CM) est de 615 joules, offrant une protection efficace contre les surtensions.

Comment protéger un réseau Ethernet avec ce dispositif ?

Branchez une extrémité du câble réseau dans la prise réseau marquée d'une icône, et l'autre extrémité dans le parasurtenseur sur la prise correspondante. Reliez ensuite la prise marquée d'un cercle à la carte réseau de l'ordinateur. Attention : ne pas connecter simultanément un réseau informatique et une ligne téléphonique.

Que faire en cas d'absence de tonalité téléphonique ?

Vérifiez que la ligne est analogique et non numérique. Assurez-vous que les câbles sont correctement branchés (téléphone mural vers prise icône téléphone, et prise cercle vers modem). Si la connexion est lâche, resserrez-la.

Quelle est la garantie de ce produit ?

APC offre une garantie limitée de 5 ans dans le monde entier (et à vie aux États-Unis et Canada) sur le parasurtenseur. Elle couvre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez APC pour obtenir un numéro d'autorisation de retour.

Peut-on utiliser ce parasurtenseur à l'étranger ?

Oui, il accepte une tension d'entrée de 100 à 240 V CA, 50/60 Hz, ce qui le rend compatible avec la plupart des réseaux électriques mondiaux. Vérifiez toutefois la fiche de prise adaptée.

Comment entretenir le parasurtenseur ?

Débranchez-le avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou liquides. Évitez l'humidité.

Que faire si le réseau ne fonctionne pas après installation ?

Vérifiez toutes les connexions entre le parasurtenseur, le réseau et l'ordinateur. Assurez-vous que les câbles sont bien insérés dans les bonnes prises (icône réseau et cercle). Si le problème persiste, le câble réseau ou la carte réseau peuvent être défectueux.

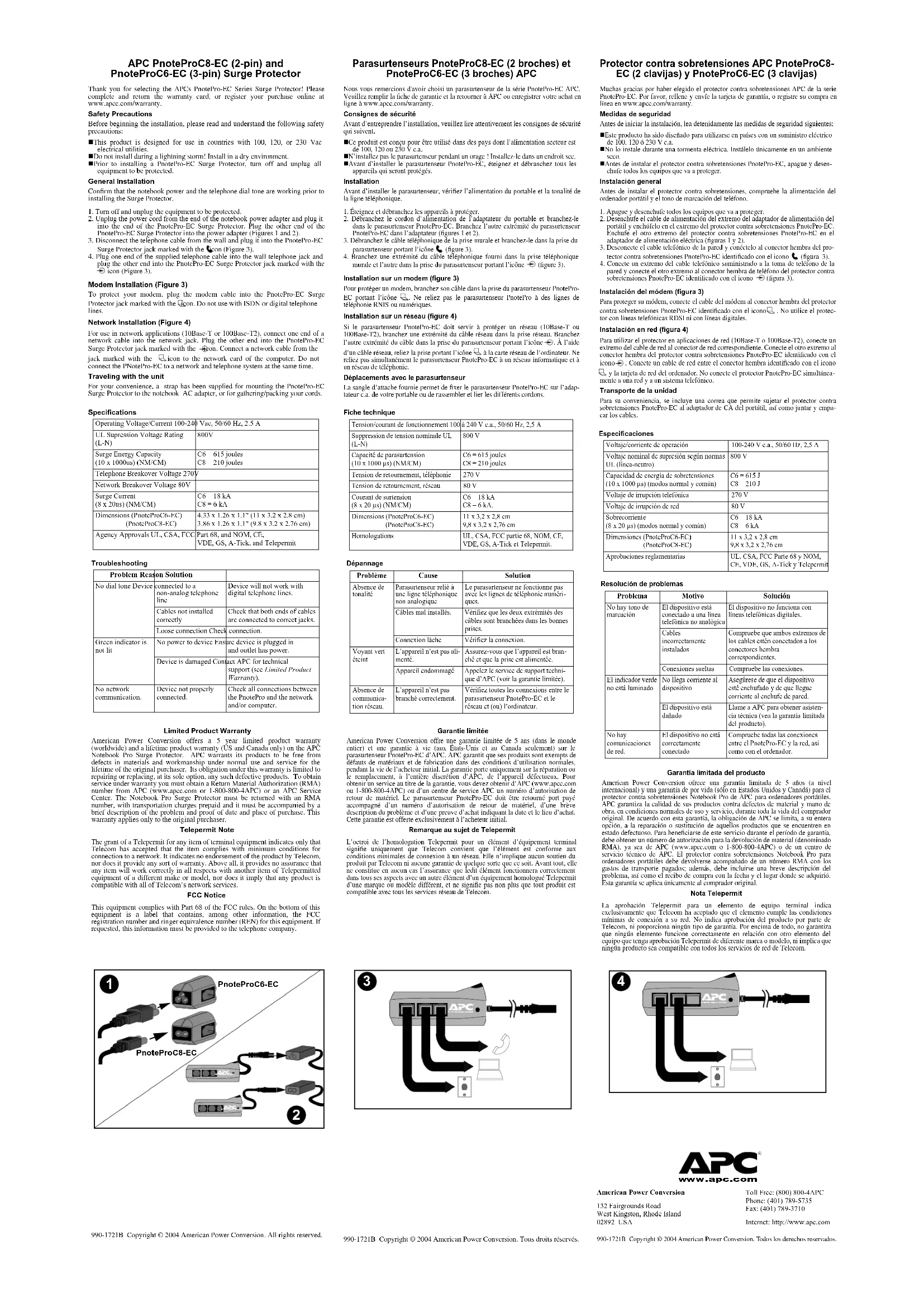

MODE D'EMPLOI SurgeArrest Essential PNOTEPROC6 APC

Parasurtenseurs pnotepronc8-ec (2 broches) et pnotepronc6-ec (3 broches) APC

Nous vous remercions d'avoir choisi un parasurtenseur de la série PnotePro-EC APC. Veuillez remplir la fiche de garantie et la retourner à APC ou enregistrer votre achat en ligne à www.apcc.com/warranty.

Consignes de sécurité

Avant d'entreprendre l'installation, veuillez lire attentivement les consignes de sécurité qui suivent.

■Ce produit est conçu pour être utilisé dans des pays dont l'alimentation secteur est de 100, 120 ou 230 V c.a.

■N'installez pas le parasurtenseur pendant un orage ! Installez-le dans un endroit sec.

■Avant d'installer le parasurtenseur PnotePro-EC, éteignez et débranchez tous les appareils qui seront protégés.

Installation

Avant d'installer le parasurtenseur, vérifiez l'alimentation du portable et la tonalité de la ligne téléphonique.

1. Éteignez et débranchez les appareils à protéger.
2. Débranchez le cordon d'alimentation de l'adaptateur du portable et branchez-le dans le parasurtenseur PnotePro-EC. Branchez l'autre extrémité du parasurtenseur PnotePro-EC dans l'adaptateur (figures 1 et 2).
3. Débranchez le câble téléphonique de la prise murale et branchez-le dans la prise du parasurtenseur portant l'icône (figure 3).
4. Branchez une extrémité du câble téléphonique fourni dans la prise téléphonique murale et l'autre dans la prise du parasurtenseur portant l'icône ⬤ (figure 3).

Installation sur un modem (figure 3)

Pour protéger un modem, branchez son câble dans la prise du parasurtenseur PnotePro-EC portant l'icône. Ne reliez pas le parasurtenseur PnotePro à des lignes de téléphonie RNIS ou numériques.

Installation sur un réseau (figure 4)

Si le parasurtenseur PnotePro-EC doit servir à protéger un réseau (10Base-T ou 100Base-T2), branchez une extrémité du câble réseau dans la prise réseau. Branchez l'autre extrémité du câble dans la prise du parasurtenseur portant l'icône. À l'aide d'un câble réseau, reliez la prise portant l'icône à la carte réseau de l'ordinateur. Ne reliez pas simultanément le parasurtenseur PnotePro-EC à un réseau informatique et à un réseau de téléphonie.

Déplacements avec le parasurtenseur

La sangle d'attache fournie permet de fixer le parasurtenseur PnotePro-EC sur l'adaptateur c. a. de votre portable ou de rassembler et lier les différents cordons.

Fiche technique

Tension/courant de fonctionnement 100 à 240 V c.a., 50/60 Hz, 2,5 A
Suppression de tension nominale UL (L-N)	800 V
Capacité de parasurtension (10 x 1000 μs) (NM/CM)	C6 = 615 joulesC8 = 210 joules
Tension de retournement, téléphonie	270 V
Tension de retournement, réseau	80 V
Courant de surtension (8 x 20 μs) (NM/CM)	C6 = 18 kAC8 = 6 kA.
Dimensions (PnoteProC6-EC)(PnoteProC8-EC)	11 x 3,2 x 2,8 cm9,8 x 3,2 x 2,76 cm
Homologations	UL, CSA, FCC partie 68, NOM, CE, VDE, GS, A-Tick et Telepermit.

Dépannage

Problème	Cause	Solution
Absence de tonalité	Parasurtenseur relié à une ligne téléphonique non analogique	Le parasurtenseur ne fonctionne pas avec les lignes de téléphonie numériques.
	Câbles mal installés.	Vérifiez que les deux extrémités des câbles sont branchées dans les bonnes prises.
	Connexion lâche	Vérifiez la connexion.
Voyant vert éteint	L'appareil n'est pas alimenté.	Assurez-vous que l'appareil est branché et que la prise est alimentée.
	Appareil endommagé	Appelez le service de support technique d'APC (voir la garantie limitée).
Absence de communication réseau.	L'appareil n'est pas branché correctement.	Vérifiez toutes les connexions entre le parasurtenseur PnotePro-EC et le réseau et (ou) l'ordinateur.

Garantie limitée

American Power Conversion offre une garantie limitée de 5 ans (dans le monde entier) et une garantie à vie (aux États-Unis et au Canada seulement) sur le parasurtenseur ProtePro-EC d'APC. APC garantit que ses produits sont exempts de défauts de matériaux et de fabrication dans des conditions d'utilisation normales, pendant la vie de l'acheteur initial. La garantie porte uniquement sur la réparation ou le remplacement, à l'entière discrétion d'APC, de l'appareil défectueux. Pour obtenir un service au titre de la garantie, vous devez obtenir d'APC (www.apcc.com ou 1-800-800-4APC) ou d'un centre de service APC un numéro d'autorisation de retour de matériel. Le parasurtenseur ProtePro-EC doit être retourné port payé accompagné d'un numéro d'autorisation de retour de matériel, d'une brève description du problème et d'une preuve d'achat indiquant la date et le lieu d'achat. Cette garantie est offerte exclusivement à l'acheteur initial.

Remarque au sujet de telepermit

L'octroi de l'homologation Telepermit pour un élément d'équipement terminal signifie uniquement que Telecom convient que l'élément est conforme aux conditions minimales de connexion à un réseau. Elle n'implique aucun soutien du produit par Telecom ni aucune garantie de quelque sorte que ce soit. Avant tout, elle ne constitue en aucun cas l'assurance que ledit élément fonctionnera correctement dans tous ses aspects avec un autre élément d'un équipement homologué Telepermit d'une marque ou modèle différent, et ne signifie pas non plus que tout produit est compatible avec tous les services réseau de Telecom.
