SurgeArrest Essential PE6U21 - Multiprise APC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise parasurtenseur
Marque	APC
Modèle	SurgeArrest Essential PE6U21
Tension nominale	120 V CA
Intensité maximale	15 A
Dissipation d'énergie	1080 Joules
Longueur du cordon	1,5 mètres
Dimensions (L x l x H)	135 x 69 x 132 mm
Poids	Environ 0,5 kg
Nombre de prises	6 prises
Ports USB	1 USB-C (max 3 A) et 2 USB-A (max 2,4 A chacun, total 4,8 A)
Indicateur lumineux	Voyant « Protection activée »
Disjoncteur intégré	Oui (interrupteur Marche/Arrêt)
Fixation	Autonome ou fixation sur bureau/cloison (épaisseur 25-62 mm)
Utilisation	Intérieur uniquement
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas utiliser de rallonge ; brancher sur prise mise à la terre
Garantie	Garantie limitée à vie pour l'acheteur d'origine
Pièces détachées	Non disponibles

FOIRE AUX QUESTIONS - SurgeArrest Essential PE6U21 APC

Comment brancher le SurgeArrest Essential PE6U21 ?

Branchez le parasurtenseur directement sur une prise murale à trois fils reliée à la terre. N'utilisez pas de rallonge ni d'adaptateur.

Que faire si le voyant « Protection activée » est éteint ?

Si le voyant est éteint, cela signifie que le circuit de protection contre les surtensions est compromis. Débranchez tous les équipements et contactez le support technique de Schneider Electric.

Puis-je utiliser une rallonge avec cette multiprise ?

Non, il est strictement interdit d'utiliser une rallonge avec le SurgeArrest. Branchez-le directement sur une prise murale.

Quels appareils puis-je brancher sur cette multiprise ?

Vous pouvez brancher des équipements électroniques sensibles comme des ordinateurs, écrans, imprimantes, etc. Ne branchez pas d'appareils à forte puissance (ex : radiateur, réfrigérateur) car l'intensité maximale est de 15 A.

Comment fixer la multiprise sur un bureau ou une cloison ?

Utilisez le système de fixation intégré : la multiprise peut être vissée sous un bureau ou accrochée sur une cloison d'épaisseur comprise entre 25 mm et 62 mm. Reportez-vous au schéma d'installation dans la notice.

Quelle est la garantie du SurgeArrest Essential PE6U21 ?

APC offre une garantie limitée à vie pour l'acheteur d'origine. Elle couvre les défauts matériels et de fabrication. Pour les dommages aux appareils connectés, une déclaration de protection d'appareils peut s'appliquer jusqu'à un certain montant.

Les ports USB peuvent-ils charger une tablette ?

Oui, les ports USB-A délivrent jusqu'à 2,4 A chacun (total 4,8 A) et le port USB-C jusqu'à 3 A. Ils peuvent charger tablettes, smartphones et autres appareils USB. La charge rapide dépend du périphérique.

Que faire en cas de surcharge électrique ?

L'interrupteur Marche/Arrêt agit comme un disjoncteur. En cas de surcharge, il passe en position Arrêt. Débranchez tous les équipements avant de le remettre en position Marche.

Puis-je utiliser cette multiprise à l'extérieur ?

Non, le SurgeArrest Essential PE6U21 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou à la chaleur excessive.

Comment nettoyer la multiprise ?

Débranchez-la d'abord. Nettoyez-la avec un chiffon sec et doux. N'utilisez pas d'eau, de solvants ni de produits abrasifs.

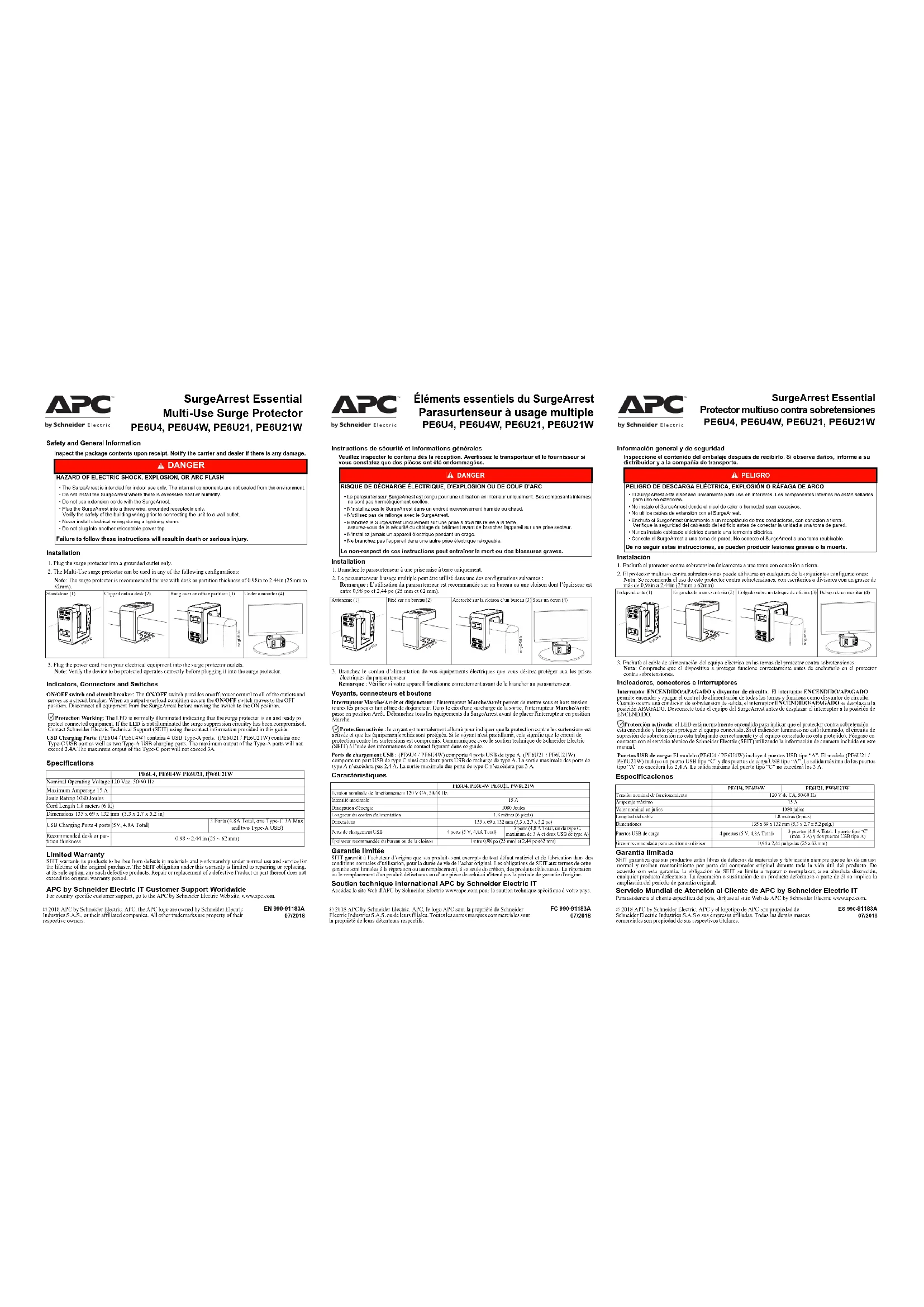

MODE D'EMPLOI SurgeArrest Essential PE6U21 APC

PE6U4, PE6U4W, PE6U21, PE6U21W

Instructions de sécurité et informations générales

Veuillez inspecter le contenu dès la réception. Avertissez le transporteur et le fournisseur si vous constatez que des pièces ont été endommagées.

DANGER

RISQUE DE DÉCHARGE ÉLECTRIQUE, D'EXPLOSION OU DE COUP D'ARC

- Le parasurtenseur SurgeArrest est conçu pour une utilisation en intérieur uniquement. Ses composants internes

ne sont pas hermétiquement scellés.

- N'installez pas le SurgeArrest dans un endroit excessivement humide ou chaud,

• N'utilisez pas de rallonge avec le SurgeArrest.

- Branchez le SurgeArrest uniquement sur une prise à trois fils reliée à la terre, assurez-vous de la sécurité du câblage du bâtiment avant de branchez l'appareil.

assurez-vous de la sécurité du câblage du bâtiment avant de brancher l'appareil sur une prise secteur. • N'installez jamais un appareil électrique pendant un orage.

- N'installez jamais un appareil électrique pendant un orage. - Ne branchez pas l'appareil dans une autre prise électrique

- Ne branchez pas l'appareil dans une autre prise électrique redimensionnable.

Le non-respect de ces instructions peut entraîner la mort ou des blessures graves.

Installation

1. Branchez le parasurtenseur à une prise mise à terre uniquement.
2. Le parasurtenseur à usage multiple peut être utilisé dans une des configurations suivantes :

Remarque : L'utilisation du parasurtenseur est recommandée sur un bureau ou une cloison dont l'épaisseur est entre 0,98 po et 2,44 po (25 mm et 62 mm).

Autonome (1) Fixé sur un bureau (2)

Accroché sur la cloison d'un bureau (3) Sous un écran (4)

1. Branchez le cordon d'alimentation de vos équipements électriques que vous désirez protéger aux prises électriques du parasurtenseur

Remarque : Vérifiez si votre appareil fonctionne correctement avant de le brancher au parasurtenseur.

Voyants, connecteurs et boutons

Interrupteur Marche/Arrêt et disjoncteur : l'interrupteur Marche/Arrêt permet de mettre sous et hors tension toutes les prises et fait office de disjoncteur. Dans le cas d'une surcharge de la sortie, l'interrupteur Marche/Arrêt passe en position Arrêt. Débranchez tous les équipements du SurgeArrest avant de placer l'interrupteur en position Marche.

√ Protection activée : le voyant est normalement allumé pour indiquer que la protection contre les surtensions est activée et que les équipements reliés sont protégés. Si le voyant n'est pas allumé, cela signifie que le circuit de protection contre les surtensions est compromis. Communiquez avec le soutien technique de Schneider Electric (SEIT) à l'aide des informations de contact figurant dans ce guide.

Ports de chargement USB : (PE6U4 / PE6U4W) comporte 4 ports USB de type A. (PE6U21 / PE6U21W) comporte un port USB de type C ainsi que deux ports USB de recharge de type A. La sortie maximale des ports de type A n'excédera pas 2,4 A. La sortie maximale des ports de type C n'excédera pas 3 A.

Caractéristiques

	PE6U4, PE6U4W PE6U21, PW6U21W
Tension nominale de fonctionnement 120 V CA, 50@0 Hz
Intensité maximale	15 A
Dissipation d'énergie	1080 Joules
Longueur du cordon d'alimentation	1,5 mètres (6 pieds)
Dimensions	135 x 69 x 132 mm (5,3 x 2,7 x 5,2 po)
Ports de chargement USB	3 ports (4,8 A Total, un de type C, maximum de 3 A et deux USB de type A)
Épaisseur recommandée du bureau ou de la cloison	Entre 9,98 po (25 mm) et 2,44 po (62 mm)

Garantie limitée

SEIT garantit à l'acheteur d'origine que ses produits sont exempts de tout défaut matériel et de fabrication dans des conditions normales d'utilisation, pour la durée de vie de l'achat original. Les obligations de SEIT aux termes de cette garantie sont limitées à la réparation ou au remplacement, à sa seule discrétion, des produits défectueux. La réparation ou le remplacement d'un produit défectueux ou d'une pièce de celui-ci n'étend pas la période de garantie d'origine.

Accédez au site Web d'APC by Schneider Electric www.apc.com pour le soutien technique spécifique à votre pays.

© 2018 APC by Schneider Electric. APC, le logo APC sont la propriété de Schneider Electric Industries S. A. S. ou de leurs filiales. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

FC 990-91183A 07/2018

Déclaration de protection d'appareils

(Aux États-Unis, Canada, Porto Rico et au Bermuda, pour les produits 120 V uniquement)

Si votre appareil électronique est endommagé par des phénomènes transistors transmis à une ligne énergie c. à. (120 V) alors qu'il était déclaré à la production de l'appareil, et que les déclarations sont aux déclarations dans un électronique, et les déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont au typei télétropeur, dont il est indité de protection primae et installé et fonctionnant correctement à l'entreprise du service (ces dispositifs sont habituellement installs lors de l'installation du téléphone). La protection des appareils de cédobilitation connectées contre la protection de cédobilitation et de correction dans le contrôle et le contrôle de cédobilitation dont être corréchnent mais le temps comme les normes NEEC (Nationale Electric Code des États-Unis), la protection contre les déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations contre la protection de cédoprocure, etc. Cette déclaration de protection d'appareils d'APC s'applique aux produits ProtecNet d'APC si la ligne énergie de l'appareil protégil utilise une protection de cédoprocure, et que les déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations sont aux déclarations on display des procédions, etc.

APC se réserve le droit de déterminer si le dommage subi par l'appareil connecté est dû à une défaillance du produit APC; à cet effet, APC pourra demander que l'appareil endommagé lui soit envoyé pour inspection. Cette déclaration vient s'ajouter à toute protection applicable au matériel connecté qui est offerte par une autre société, y compris mais non exclusivement les garanties de fabricant et les garanties prolongées, et elle s'applique uniquement à partir du moment où lesdites protections ne s'appliquent plus.

Tableau des montants maximaux applicables pour la déclaration de protection d'appareils

APC s'engage à rembourser (coût de réparation ou juste valeur marchande) les clients satisfaisant aux conditions énoncées dans cette déclaration, jusqu'à concurrence des montants stipulés ci-dessous :

APC remboursera (coût des réparations ou juste valeur marchande) les clients qui satisfont aux conditions stipulées dans la police, jusqu'à concurrence de la somme indiquée à http://www.apcc.com/support/service/equipment_protection_policy.cfm. Pour obtenir cette information, vous pouvez aussi composer le 1-800-800-4APC ou nous envoyer une télécopie au 1-401-788-2743.

Conditions d'admissibilité à la couverture offerte par la déclaration de protection d'appareils

1. Vous devez enregistrer votre produit en retournant à APC la fiche de garantie accompagnant le produit dans les 10 jours suivant la date d'achat. Tous les renseignements demandés doivent être fournis et il est recommandé d'en garder une copie pour consultation future. La fiche de garantie doit indiquer clairement les types d'appareils électroniques qui seront connectés au produit APC et auxquels s'appliquera la protection fournie. Tous les appareils connectées doivent porter l'approbation UL ou CSA.
2. Le produit APC doit être branché dans une prise correctement câblée et mise à la terre. Aucun cordon prolongateur, adaptateur, autre câble de mise à la terre ou connexion électrique ne doit être utilisé, à l'exception d'autres produits APC 120 V standard. L'installation ne doit comprendre aucun produit de protection de l'alimentation fourni par un fabricant autre qu'APC. L'installation doit être conforme aux codes électriques et de sécurité applicables et au NEC (National Electric Code des États-Unis).
3. Toute réclamation en vertu de la déclaration de protection d'appareils doit être faite dans les 10 jours suivant l'endommagement allégué de l'appareil connecté.
4. La déclaration de protection d'appareils couvre uniquement les produits APC 120 V standard utilisés aux Etats-Unis, Canada, ou au

Delmuda.

1. La restauration de dépôtie productive et la réinstallation de logistique ne sont pas avantageuses
2. Cette déclaration ne couvre pas les dommages causés par autre chose que les phénomènes transitoires sur les lignes électriques c. a., à l'exception des dommages causés par les phénomènes transitoires sur les lignes téléphoniques, de réseau et de câblodistribution, lesquels sont couverts uniquement si le produit APC offre une teile protection.

De plus, les éléments suivants sont expressément exclus de la couverture :

1. Les dommages causés par une installation déficiente (incluant sans s'y restreindre l'absence d'une mise à la terre convenable).
2. Les dommages causés par l'utilisation du produit APC dans un but autre que celui pour lequel il a été conçu.
3. Les dommages causés par un accident ou un désastre tel que le feu, une inondation ou le vent.
4. Les dommages causes par un abus, une mauvaise utilisation, une alteration, une modification ou une negligence.
5. Cette déclaration est nulle et non avenue si APC examine que le produit APC s'est anéanti du moteur de quelque façon que ce soit.
6. SAUF YOUR LES CAS PRÉVUS D'ANTIE CECTLA DRÉRATION, APC NE SERA PAS RESPONSIBLE EN VERTU DE CECTÉ DE LA PRODUIT PARTE, PARTE ET DE LA PRODUIT PARTE, PARTE ET DE LA PRODUIT PARTE, PARTE ET DE LA PRODUIT PARTE, SPÉCIAUX, CONSÉCUTIFS OU MÍLLIPES DÉCÓULANT DE L'UTILISATION DU PRODUIT APC, OU DES DOMMAGES AUX APPAREILS CONNECTÉS, SANS ÉGARD AUX PRINCIPES JURIDIQUES SUR LESQUELS SE FONDE LA RECLAMATION, MÊME SI APC ÉTÉ INFORME DE LA POSSIBILITÉ D'UN TEL DOMMAGE, CES DOMMAGES INCLUENT SANS SY RESTREINDRE LA PERTE DE BÉNÉFICES, LA PERTE DE REVENUS OU D'ÉPARGNES, LA PERTE DE JOUISSANCE DU PRODUIT APC, DE L'APPAREIL CONNECTÉ OU DE TOUT AUTRÉ APPAREIL ASSOCIÉ, LA PERTE DE LOGIÇIELS, LA PERTE EN CAPITAL, LE CÔUT DE APPAREILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEILS ET L'APPEIL

Présentation d'une réclamation au titre de la déclaration de protection d'appareils

1. Si toutes les conditions de couverture sont remplies, appelez le service à la clientèle d'APC au (800) 800-4APC et demandez un numéro d'autorisation de retour de matériel pour la déclaration de protection d'appareils (EPP RMA). APC vous enverra un formulaire de réclamation que vous devrez remplir et retourner dans les 20 jours.
2. Postez le formulaire rempli à : APC by Schneider Electric, Attn : Claims Department, 132 Fairgrounds Road, PO Box 278, West Kingston, RI 02892 USA.
3. Inscrivez le numéro d'autorisation de retour de matériel sur le produit APC que vous retournez.
4. Emballiez le produit APC dans son emballage d'origine (ou, si vous ne l'avez plus, demandez à APC un nouvel emballage). Inschivez clairement le numéro d'autorisation de retour de matériel sur l'extérieur de la boîte.
5. Fundament is produit (frais disposals & ARS & vices charges)

1. AC examiner le produit afin de confirmer qu'il est défectueux et qu'il a été endommagé par des phénomènes transitaires transmis par une ligne d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant). (A) Si l'évaluation d'APC ne fournit aucune preuve de désignation provisoire d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), PAC enverra ils commandés en la réquisition du point d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), PAC enverra (dif.) un rapport déclarant que les déformations de la réquisition d'APC, si le produit APC présente des signes d'endommagement attribuable à des phénomènes transitaires transmis par une ligne d'électric. c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), APC demandera que tous les appareils commandés en la réquisition du point d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), PAC enverra (dif.) un rapport déclarant que les déformations de la réquisition d'APC, si le produit APC présente des signes d'endommagement attribuable à des phénomènes transitaires transmis par une ligne d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), APC demandera que tous les appareils commandés en la réquisition du point d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), PAC enverra (dif.) un rapport déclarant que les déformations de la réquisition d'APC, si le produit APC présente des signes d'endommagement attribuable à des phénomènes transitaires transmis par une ligne d'électricité c. a. (ligne téléphonique, de réseau ou de cédidistribution, le cas échant), APC, à son entière discrétion, vous autorisera à faire réparer l'appareil ou vous remboursera l'appareil endommagé à sa juste valeur marchande.
2. Si APC vous autorise à faire réparer l'appareil connecté, la réparation doit être effectuée par un centre de service agréé par le fabricant de l'appareil connecté. APC se réserve le droit de contacter le centre de service agréé pour discuter des frais de réparation, du diagnostic de réparation et du dommage occasionné à l'appareil connecté afin de déterminer si celui-ci a été causé par des phénomènes transitoires transmis par une ligne d'électricité c. a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant), et de demander que le centre de service envoie l'appareil connecté ou les pièces défectueuses à APC pour inspection.
3. Après avoir établi que le dommage a été causé par le défaut du produit APC de protéger l'appareil connecté contre les phénomènes transitoires transmis par une ligne d'électricité c. a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant), APC, à son entière discrétion, vous paiera les frais de réparation ou vous remboursera l'appareil connecté à sa juste valeur marchande, jusqu'à concurrence des montants stipulés ci-dessus. Si APC choisit de rembourser l'appareil connecté à sa juste valeur marchande, APC se réserve le droit de vous demander de lui transférer le titre de propriété de l'appareil connecté et de lui expédier celui-ci.
4. Sauf modification à l'effet contraire dans un document signé par APC et par vous, les termes de cette déclaration de protection constituent l'accord complet et exclusif entre les parties, remplaçant tous les accords précédents, verbaux ou écrits, et toute autre communication entre les parties relative à l'objet de cet accord. Aucun employé d'APC ni aucune autre partie n'est autorisé à faire des représentations autres que celles qui figurent dans cette déclaration de protection d'appareils.
