LF502012P - Projecteur lumineux ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux LED avec détecteur de mouvement PIR
Marque	ELRO
Modèle	LF502012P
Puissance	20 W
Flux lumineux	Supérieur à 1500 lm
Angle de détection	Jusqu'à 110° (à 20°C, 85% HR, hauteur 2 m)
Angle de projection	110° (vue de dessus)
Hauteur de montage recommandée	1,8 à 2,4 m
Angle d'orientation vertical	90°
Alimentation	AC 220-240 V ~, 50 Hz
Câble d'alimentation	H05RN-F, 3G, 1,0 mm², 90 cm
Indice de protection	IP54
Matériau du boîtier	Aluminium
Dimensions (L x H x P)	16 x 15 x 6 cm
Poids	475 g
Température de fonctionnement	-10 °C à 40 °C, 95% HR max
Température de stockage	-20 °C à 60 °C
Réglage de la temporisation	5 secondes à 8 minutes
Réglage du niveau de luminosité (Lux)	Mode toujours allumé (jour) ou déclenchement à l'obscurité
Source lumineuse	Non remplaçable (LED intégrée)
Fixation	Patte de fixation orientable
Utilisation	Extérieur, montage mural
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - LF502012P ELRO

Comment installer le projecteur LED ELRO LF502012P ?

Avant toute installation, coupez l'alimentation électrique. Fixez la patte de fourniture au mur à l'aide de chevilles adaptées (non fournies). Connectez le fil marron à la phase (L), le fil bleu au neutre (N) et le fil jaune/vert à la terre. Utilisez un boîtier de montage IP54 pour l'extérieur. Mettez sous tension et testez le détecteur.

Comment régler la durée d'allumage du projecteur ?

Tournez le bouton TIME situé sur le détecteur. Tournez vers le signe '+' pour augmenter la durée (jusqu'à environ 8 minutes) ou vers le signe '-' pour la réduire (jusqu'à environ 5 secondes). Le réglage s'effectue à l'aide d'un petit tournevis.

Comment régler le seuil de luminosité (détection jour/nuit) ?

Le bouton LUX permet de choisir entre un fonctionnement en plein jour (position 'T') ou uniquement la nuit (symbole lunaire). En position 'T', la lumière s'allume dès qu'un mouvement est détecté, même en journée. En position lunaire, elle ne s'allume que lorsqu'il fait sombre.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les réglages LUX et TIME sont corrects. Testez en réglant LUX sur 'T' (toujours déclenché) et TIME au minimum. Si rien ne se produit, contactez un électricien qualifié.

Le détecteur de mouvement ne détecte pas correctement, que faire ?

Vérifiez que la hauteur de montage est comprise entre 1,8 et 2,4 m. Nettoyez la lentille du détecteur avec un chiffon doux. Évitez les sources de chaleur (climatisation, cheminée) dans le champ de détection. Ajustez la sensibilité PIR avec le potentiomètre SENS (le cas échéant).

Puis-je remplacer l'ampoule LED ?

Non, la source lumineuse et le verre avant ne sont pas remplaçables. En cas de défaillance, l'ensemble du projecteur doit être remplacé. Veuillez contacter le service après-vente ELRO pour une éventuelle prise en charge sous garantie.

Le projecteur est-il adapté à une utilisation en extérieur ?

Oui, il possède un indice de protection IP54, ce qui le protège contre les projections d'eau et la poussière. Toutefois, installez-le sous un avant-toit ou un abri si possible, et utilisez un boîtier de montage IP54 pour les connexions.

Comment nettoyer le projecteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyeurs haute pression. Nettoyez régulièrement la lentille du détecteur pour éviter les fausses détections.

Quelle est la consommation électrique de ce projecteur ?

La puissance est de 20 W pour une tension de 220-240 V ~, 50 Hz. La consommation réelle dépend du nombre d'allumages, mais reste très économique grâce à la technologie LED.

Le projecteur peut-il être utilisé avec un variateur ?

Non, ce projecteur n'est pas dimmable. Il fonctionne uniquement en tout ou rien. L'utilisation d'un variateur pourrait endommager l'appareil.

MODE D'EMPLOI LF502012P ELRO

IFR Félicitations pour votre achat de notre Design LED Floodlight. Les instructions ci-dessous vous guidera à travers les bases de l'installation

déteceur de mouvement PIR

mpé (givré)

3 Boîtier en aluminium

4 La patte de fixation

Important: Veuillez lire ce manuel d'installation attentivement, et prendre les précautions de sécurité nécessaires. Mettez toujours hors tension avant début, et installer à l'extérieur pas

en cas de pluie! En cas de doute, LED installé par Floodlight un spécialiste qualifié. Attention, risque d'électrocution. Ne regardez pas la source de lumière de fonctionnement.

La source lumineuse et le verre avant de ce luminaire ne sont pas remplaçables. Ne regardez pas la source de lumière de fonctionnement.

5m meter

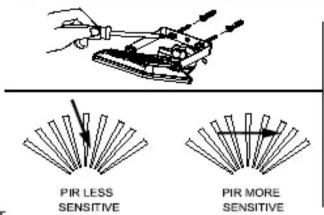

PIR LESS SENSITIVE PIR MORE SENSITIVE

> IP54 N AC POWER L WALL 表面处理

Avertissement: Mettez l'appareil hors tension! Placer un interrupteur entre l'alimentation et Projecteur à LED. Utiliser l'extérieur d'un boîtier de montage IP54.

Retirez le câble préinstallé, pas, mais l'utiliser pour connecter le projecteur à LED. Connectez le fil marron à la (recommandé)

Passez au fil bleu sur le zéro et le jaune / vert sur la borne de terre. Mettez l'appareil sous tension et vérifiez le bon fonctionnement du projecteur LED.

test

Parcourez la zone de couverture du détecteur PIR. Le projecteur s'allume lorsque vous vous déplacez et s'éteint après environ 5 secondes.

Always ON

heures d'obscurité

La commande Lux peut être réglée entre T (toujours déclenché) et le symbole lunaire (déclenché à l'obscurité)

bout 8 mins.

Tournez le bouton de contrôle TIME vers le signe + (jusqu'à 8 minutes) ou vers le signe - (jusqu'à environ 5 secondes)

SPECIFICATIONS

Power	AC 220V-240V~, 50Hz
Power Cord Beam Angle	H05RN-F, 3G,1.0mm ^2 x 90 cm
Lighting Load	10W LF501011P(white) LF501012P(black)
	20W LF502011P(white) LF502012P(black)
Working Temperature	-10°C ~ 40°C、95%RH max
Storage Temperature	-20 ~ 60
Mounting Height	Recommended 1.8 ~ 2.4m
Size/Weight	10 Watt:12x12x6cm/340gr | 20 Watt:16x15x6cm/475gr.
Swivel angle	Vertical 90°
Lumen (lm)	>750 lm LF501011P(white) LF501012P(black)
	>1500 lm LF502011P(white) LF502012P(black)
Det. Angle	Up to 110° (at 20°/RH85%) height 2 mtr.
