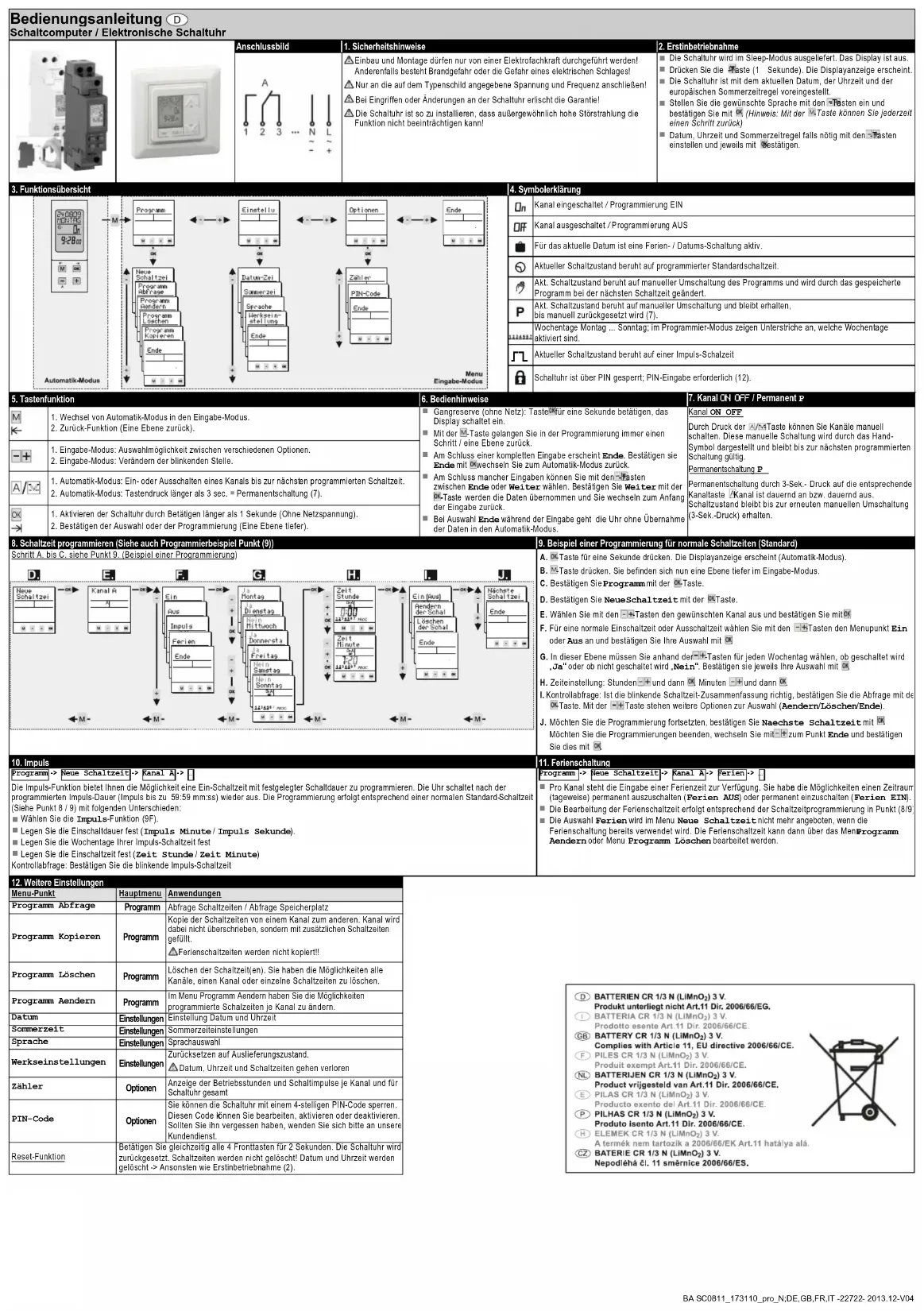

MODE D'EMPLOI 172 110 pro Paladin
Interrupteur horaire
Schéma de raccordement
1. Instructions de sécurité
L´ installation et le montage ne doivent être effectués que par les électriciens! Sinon il y a danger d´incendie ou d´électrocution.
Strictement respecter les indications de tension et de fréquence mentionnées sur la plaque d´identité!
Aucun droit de garantie en cas de manipulations et de modifications de l´appareil.
L´interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.
A sa fourniture, l´interrupteur horaire est à l´état de veille, l´afficheur est etteint.
Actionner la touche pendant 1 seconde.pour activer l´appareil.
La date et l´heure correspondent à la règle européenne pour l´horaire d´été.
Sélectionner le langage souhaité avec les touches et valider avec . (Remarque:Avec la touche vous pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l´heure et la règle pour l´horaire d´été avec les touches et valider en actionnant .
3. Sommaire des fonctions
4. . Légende des symboles
Canal marche Canal arrêt Un programme vacances ou daté est activé pour la date actuelle. L´état actuel est basé sur un horaire de commutation standard. L´état actuel est issu d´une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation. L´état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle (7) Jours de semaine lundi … dimanche; les jours soulignés sont activés.
L´état actuel correspond à une commutation par impulsion. L´interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l´appareil(12).
5. Fonction des touches
1. Passage du mode automatique au mode entrée de données.
2. Fonction un pas en arrière
Réserve de marche (hors-tension): Actionner la touche pendant une seconde, l´afficheur est activé. La touche permet d´avancer ou de reculer d´un pas dans la programmation.
fin est visualisé à la fin d´une entrée de données. Valider fin avec pour revenir au mode automatique.
A l´aide des touches passer de fin à continuer et valider avec
pour revenir à l´entrée des données.
La sélection fin pendant l´entrée des données déclenche le passage au mode automatique, les données ne sont pas enregistrées. Canal ON/OFF Actionner les touches pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu´à la prochaine commutation programmée. Commutation permanente P La commutation est permanente en actionnant pendant 3 secondes la touche du canal correspondant. L´état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu´à une nouvelle commutation manuelle (3 secondes sur la touche)
1. Mode entrée de données: Sélection de plusieurs options.
2. Mode entrée de données: déplacement de la position clignotante.
1. Mode automatique: Marche/arrêt d´un canal jusqu´à la prochaine commutation programmée. 2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7).
1. Activer l´interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension)
2. Valider la sélection ou la programmation.
8. Programmer une commutation (voir aussi l´exemple de programmation au point (9))
9. Exemple de programmation pour commutations normales marche / arrêt (Standard)
Actions A. à C. voir point 9. (exemple de programmation) A. Actionner la touche pendant une seconde. Visualisation du mode automatique. B. Actionner la touche pour accéder au niveau entrée de données. C. Valider Programme avec la touche D. Activer nouveau programme avec la touche
E. Sélectionner à l´aide des touches le canal souhaité et valider avec . F. Pour réaliser une commutation normale sélectionner avec les touches le menu marche ou arrêt
et valider le choix avec . G. A cette étape vous pouvez / devez confirmer à l´aide des touches et pour chaque jour de semaine si une commutation est souhaitée „ Oui“ ou non souhaitée „ Non“. Valider avec . H. Réglage de l´heure suivit de et des minutes suivit de .
I. Vériification: Si le contenu clignotant est correct, valider les données avec la touche
La touche offre plusieurs options (Modifier/effacer/fin). J. Pour continuer la programmation confirmer prochaine heure de commutation avec . Pour terminer la programmation passer au point fin en utilisant et valider avec .
Programme -> Nouveau programme-> Canal A -> … La fonction impulsion permet de réaliser une commutation de durée determinée. A la fin de l´impulsion( Impulsion jusqu´à 59:59 mm:ss ), l´interrupteur horaire revient automatiquement à sa position initiale. La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
Sélectionner la fonction Impulsion (9F).
Déterminer la durée d´enclenchement (impulsion minute / impulsion seconde).
Programmer les jours de semaine
Programmer l´heure d´enclenchement (Horaire heure / Horaire minute)
Contrôle: Valider la commutation par impulsion clignotante Programme -> nouveau programme -> Canal A -> permanent -> …
Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service ( permanent arrêt ) ou d´activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
Le programme vacances est traité conformément à la programmation pour commutation mentionnée au point (8 / 9).
La sélection permanent au niveau du menu nouveau programme n´est plus accessible, lorsque le programme vacances est déjà utilisé. La commutation vacances peut alors être traitée au niveau du menu Programme demande ou Programme effacer
Menu Menu principal Applications Programme demande Programme Heures de commutation / nombre de pas de programme Programme copier Programme Copie des heures de commutation d´un canal à un autre. Le canal n´est pas effacé, les heures de commutation copiées sont tout simplement ajoutées.
Les programmes vacances ne sont pas copiés!! Programme effacer Programme Permet d´effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme. Programme modifier
Programme Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal. Date-Heure Réglages Programmation de la date et de l´heure Heure d été Réglages Réglage de l´horaire été / hiver Langage Réglages Choix du langage Réglages usine Réglages Remise à zero, c´est à dire retour à l´état de livraison.
La date, l´heure et les pas de programme sont définitivement effacés Compteur Options Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l´interrupteur horaire PIN-Code Options L´interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d´oubli ou de perte de ce code, contacter notre service àprès-vente. Fonction remise à zéro Appuyer simultanément sur les 4 touches pendant 2 secondes. L´interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l´heure sont effacées -> sinon procéder comme à la mise en service (2).BA SC0811_173110_pro_N;DE,GB,FR,IT -22722- 2013.12-V04
