ELVOX 0002841.05 - Haut-parleur Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur d'appel haut-parleur pour portier électrique et vidéo
Marque	Vimar
Modèle	ELVOX 0002841.05
Utilisation	Appoint sonore pour postes et moniteurs de portier
Alimentation	12-24 V DC (via installation)
Installation	Fixation murale par vis et chevilles fournies ou sur boîte d'encastrement
Matériau du boîtier	Thermoplastique
Bornier de raccordement	4 bornes : ligne sonnerie (2), commune (3), haut-parleur (5), insertion sonnerie Sound System (6)
Compatibilité	Systèmes Digibus et Sound System ; postes Art. 7100, 6200, 7101, 6201
Dimensions approximatives	80 x 80 x 40 mm
Poids approximatif	150 g
Classe de protection	IP20
Normes environnementales	Conforme DEEE - collecte séparée en fin de vie
Accessoires fournis	Vis et chevilles de fixation
Fonction principale	Répéter le son électronique émis par les postes ou moniteurs
Nettoyage et entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Installation réservée à un personnel qualifié ; respecter les normes électriques en vigueur
Réparabilité et pièces détachées	Consulter le site www.vimar.com pour les manuels et pièces

FOIRE AUX QUESTIONS - ELVOX 0002841.05 Vimar

Comment installer le répéteur d'appel ELVOX 0002841.05 ?

Ouvrir le boîtier en retirant les vis du côté frontal. Fixer le fond à la paroi à l'aide des vis et chevilles fournies ou sur une boîte d'encastrement. Raccorder les fils aux bornes correspondantes (2, 3, 5, 6) selon le schéma de la notice. Refermer le boîtier et mettre sous tension.

Quels systèmes sont compatibles avec ce haut-parleur ?

Il est compatible avec les installations de portier électrique et portier-vidéo de type électronique, notamment les systèmes Digibus et Sound System. Il fonctionne avec les postes intérieurs Art. 7100, 6200, 7101 et 6201.

Que faire si le répéteur ne sonne pas ?

Vérifier les connexions aux bornes : borne 2 pour la ligne sonnerie, borne 3 pour la commune, borne 5 pour le haut-parleur, borne 6 pour l'insertion sonnerie Sound System. S'assurer que l'alimentation est présente et que l'appel est bien émis depuis le portier extérieur.

Puis-je installer ce répéteur moi-même ?

L'installation doit être réalisée par un personnel qualifié conformément aux normes électriques en vigueur. Si vous n'avez pas les compétences nécessaires, faites appel à un électricien.

Comment nettoyer et entretenir l'appareil ?

Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. Ne pas immerger dans l'eau.

Quelle est la tension d'alimentation requise ?

L'alimentation est fournie par l'installation de portier, typiquement en 12-24 V DC. Aucune alimentation séparée n'est nécessaire.

Où puis-je trouver le manuel d'instructions complet ?

Le manuel d'instructions complet est disponible en téléchargement gratuit sur le site www.vimar.com. Vous pouvez également le trouver sur des plateformes comme notice-facile.com.

Que faire en cas de défaillance du répéteur ?

Consulter d'abord la notice pour vérifier les branchements. Si le problème persiste, contacter le service après-vente Vimar ou un installateur agréé. Ne pas ouvrir le boîtier sous tension.

Est-ce que ce modèle est compatible avec les systèmes anciens ?

Oui, il est conçu pour les installations de portier électrique et vidéo de type électronique, y compris les systèmes plus anciens utilisant la technologie Sound System. Vérifiez toutefois la compatibilité avec votre poste intérieur.

Comment recycler l'appareil en fin de vie ?

Conformément à la directive DEEE, ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un centre de collecte séparée ou rapportez-le à votre revendeur lors de l'achat d'un nouveau produit.

MODE D'EMPLOI ELVOX 0002841.05 Vimar

Le répéteur d'appoint peut être utilisé dans des installations de portier électrique et de portier-vídeo de type électronique ou dans des installations avec appel "SOUND SYSTEM". Il produit l'appoint sonore du poste ou du moniteur. Construit avec boîtier thermoplastique pour fixage à paroi.

Installation et fonctionnement

1) Ouvrir le boîtier en utilisant les vis sur le côté frontal de l'appareil. Fixer à la paroi par des vis et des vis à goujons fournis ou sur boite d'encastrement rectangulaire, en utilisant les trous appropriés sur le fond du boîtier. 2) Raccorder le bornier. 3) Fournir tension à l'installation et effectuer un appel de l'extérieur vers le poste ou le moniteur.

Bornier de raccordement BORNE:

2) Ligne de raccordement sonnerie pour systèmes DIGIBUS. 3) Ligne commune 5) Ligne directe au haut-parleur 6) Ligne d'insertion de la sonnerie pour "SOUND-SYSTEM".

Raccordement du répéteur d'appel Art. 0002/841.05 avec appareils sans décodage interne.

Le module haut-parleur Art. 0002/841.05 répète le même son électronique émis par les postes ou les moniteurs.

Répéteur d'apple

Rufverdoppler

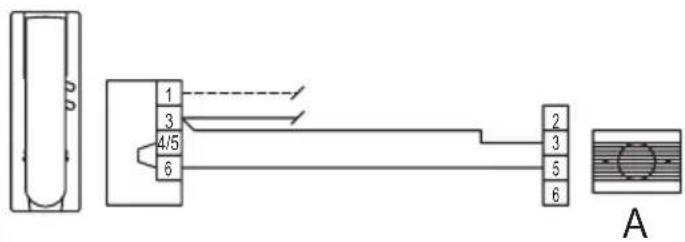

Raccordement du repétiteur d'appel Art. 0002/841.05 avec interphone Art. 7100 et 6200.

Raccordement du répétiteur d'appel Art. 0002/841.05 avec

interphone Art. 7101 et 6201.

Répéteur d'appel

Rufverdoppler

Repetidor de chamada

Répéteur de chamada

Art. 0002/841.05

Citofono-Phone

Haut-parleur-Poste

Téléphone-Telephone

Art. 6201

Télécharger le manuel d'instructions sur le site www.vimar.com

Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le remploi et/ou le recyclage des matériaux dont l'appareil est composé.
