Caractéristiques techniques	Moteur électrique de 45 lbs, technologie à courant continu, hélice de 3 pales, tension de 12V.
Utilisation	Conçu pour les petites embarcations, idéal pour la pêche et les loisirs nautiques, fonctionnement silencieux.
Maintenance et réparation	Vérifier régulièrement l'hélice et le moteur, nettoyer les connexions électriques, ranger dans un endroit sec.
Sécurité	Ne pas utiliser dans des conditions météorologiques extrêmes, respecter les limites de poids de l'embarcation.
Informations générales	Poids léger, design camouflé, garantie limitée, compatible avec batteries 12V.

FOIRE AUX QUESTIONS - Endura 45 CAMO Minn Kota

Comment puis-je installer le moteur Minn Kota Endura 45 CAMO sur mon bateau ?

Pour installer le moteur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que le moteur est fixé solidement et que les connexions électriques sont correctement réalisées.

Que faire si le moteur ne s'allume pas ?

Vérifiez d'abord la connexion de la batterie. Assurez-vous que la batterie est chargée et que les câbles sont correctement branchés. Si le problème persiste, consultez le manuel pour d'autres étapes de dépannage.

Comment entretenir mon moteur Minn Kota Endura 45 CAMO ?

Pour l'entretien, nettoyez régulièrement le moteur et vérifiez les connexions électriques. Assurez-vous que l'hélice est propre et qu'aucun débris ne l'obstrue. Consultez le manuel pour un guide d'entretien détaillé.

Quelle est la durée de vie de la batterie avec le moteur Endura 45 CAMO ?

La durée de vie de la batterie dépend de plusieurs facteurs, y compris la capacité de la batterie, le poids du bateau et les conditions d'utilisation. En général, une batterie bien entretenue peut durer plusieurs heures en fonction de son utilisation.

Comment puis-je régler la vitesse du moteur ?

Le Minn Kota Endura 45 CAMO est équipé d'un contrôle de vitesse qui vous permet de régler l'intensité de la propulsion. Tournez simplement le bouton de vitesse pour augmenter ou diminuer la puissance.

Que faire si le moteur surchauffe ?

Si vous remarquez que le moteur surchauffe, arrêtez-le immédiatement et laissez-le refroidir. Vérifiez qu'il n'y a pas de débris obstruant l'hélice et assurez-vous que le moteur est utilisé dans les limites de sa capacité.

Est-ce que le moteur Minn Kota Endura 45 CAMO est étanche ?

Le moteur est conçu pour résister à l'eau, mais il n'est pas entièrement étanche. Évitez de immerger complètement le moteur dans l'eau et assurez-vous qu'il est bien nettoyé après utilisation dans des environnements salins.

Où puis-je acheter des pièces de rechange pour mon moteur ?

Les pièces de rechange pour le Minn Kota Endura 45 CAMO peuvent être achetées auprès de revendeurs agréés, de magasins spécialisés en nautisme ou en ligne sur des sites de vente de pièces détachées.

MODE D'EMPLOI Endura 45 CAMO Minn Kota

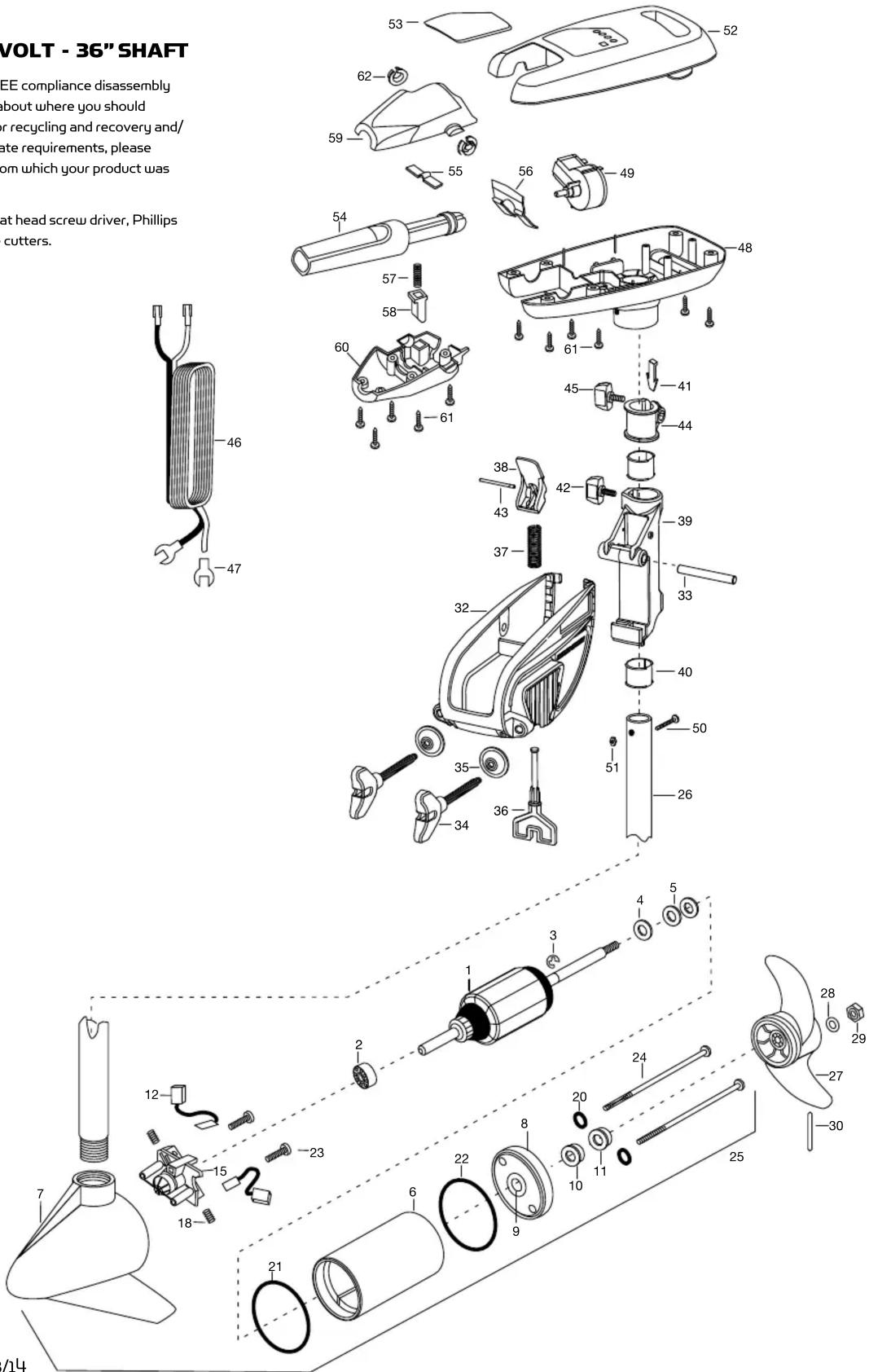

PARTS DIAGRAM

CAMO 45 45 LBS THRUST - 12 VOLT - 36" SHAFT

This page provides Minn Kota® WEEE compliance disassembly instructions. For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.

Tools required, but not limited to: fl at head screw driver, Phillips screw driver, socket set, pliers, wire cutters.

VOLT - 36" SHAFT IEEE compliance disassembly about where you should or recycling and recovery and/ ate requirements, please om which your product was at head screw driver, Phillips cutters. 46 47 53 59 62 55 54 57 58 60 61 52 56 49 48 45 41 44 38 43 42 37 32 33 35 36 34 40 50 51 26 12 15 18 21 23 22 9 8 10 20 24 27 28 29 30 25 /14

2034965 rev E ECN 35971 8/14

PARTS LIST

CAMO 45

45 LBS THRUST - 12 VOLT - 36" SHAFT

ITEM	QTY	PART NUMBER	DESCRIPTION
112	100-20	ARMATURE AS SEMBLY 12V 3.25 FW
211	40-010	RADIAL BEARING
317	88-015	RET AINING RING
419	90-067	WAS HER - ST EEL THRUST
5	2	990-070	WASHER - NYLATRON
6	1	2-200-079	CENTER HOUSING ASSEMBLY
7	1	2-300-132	BRUSH END HOUSING ASSEMBLY
8	1	2-400-128	PLAIN END HOUSING ASSEMBLY
9	1	144-049	FLANGE BEARING (SERVICE ONLY)
101	880-003 SEAL
11	1	880-006	SEAL W/SHIELD
12	2	188-052	BRUSH ASSEMBLY
15	1	738-030	BRUSH PLATE WITH HOLDER
18	2	975-032	COMPRESSION SPRING
20	2701-007 O-RING
21	1	701-041	O-RING
22	1701-039 O-RING
23	2	830-001	SCREW - #8-32 X 1.75
24	2	830-078	THRU BOLT #8-32
25	1	2069285	MOTOR ASSEMBLY 12V 3.25
26	12067711 COMPOSITE 36" TUBE
■	1	1378121	PROPELLER KIT (INCLUDES 23-26)
27	1	2061122	POWER PROPELLER 3.25
28	1	2151726	WASHER - 5/16 STD SS
29	1	2053101	NUT - NYLOC 5/16
30	1	2092600	DRIVE PIN
■	1	2771810	BRACKET & HINGE ASSEMBLY
■	1	2771910	BRACKET ASSEMBLY (INCLUDES 32, 34, 35)
*32	1	2061910	BRACKET
33	1	2060510	HINGE PIN
*34	2	2061300	SCREW - CLAMP

ITEM	QTY	PART NUMBER	DESCRIPTION
*35	2	2011710	WASHER — CLAMP
■	1	2881300	SCREW — CLAMP, WASHER, RETAINER KIT
36	1	2063605	PLASTIC T-BAR
37	1	2062706	T-BAR SPRING
38	1	2067201	BLACK TILT LEVER
39	1	2061810	PLASTIC HINGE
40	2	2037301	HINGE BUSHING
41	1	2062800	SNAP-IN TENSION BLOCK
42	1	2011385	SCREW — TENSION/KNOB
43	1	2060515	TILT LEVER PIN
44	1	2031520	DEPTH COLLAR
45	1	2011365	COLLAR SCREW
46	1	2050609	LEADWIRE 10 GA SPADE TERM
47	2	2020702	SPADE TERMINAL 10GA.
48 1 2067706		CONTROL BOX CA MO 55
49	1	2064028	SWITCH — FWD/REV 5 SP
50	1	2033400	SCREW — #10-24 X 1-3/4
51 1	2013110 NUT — #10-24 HEX
52	1	2060284	CONTROL BOX COVER
53	1	2035622	CONTROL BOX COVER DECAL
54	1	2990918	INNER HANDLE ASSEMBLY
55	1	2302742	DETENT SPRING, OFF
56	1	2302743	HANDLE DETENT SPRING
57	1	2302745	RELEASE BUTTON SPRING
58	1	2303720	HANDLE RELEASE BUTTON
59	1	2067708	HAND TOP
60 1 2067707		HANDLE LOWER
61	11	2303412	SCREW — #6-20 X 5/8 SELF-TAP
62	2	2060005	HANDLE PIVOT BEARING
■	1	2888460	SEAL AND O-RING KIT

■ THIS ITEM IS PART OF AN ASSEMBLY.
*THIS ITEM IS PART OF A KIT AND ONLY LISTED FOR VIEWING PURPOSES.
