464 - Étau à tuyau RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étau à tuyau
Marque	RIDGID
Modèle	464
Catégorie	Étau à tuyau
Type de fixation	À chaîne ou à bride (selon version)
Utilisation	Sur établi ou portable
Fonctions principales	Serrage et cintrage des tuyaux
Matériau de construction	Acier robuste
Capacité de serrage	Jusqu'à 2 pouces de diamètre (estimation)
Poids	Environ 5 kg (estimation)
Dimensions (L x l x h)	Environ 30 x 15 x 20 cm (estimation)
Alimentation	Manuelle
Entretien et nettoyage	Nettoyer avec brosse métallique, lubrifier avec huile minérale légère
Sécurité	Porter protection oculaire et chaussures de sécurité ; ne pas utiliser de rallonge de manche
Pièces détachées	Mâchoires, chaîne, bride, vis, écrous (pièces RIDGID identiques)
Réparabilité	Utiliser exclusivement des pièces de rechange RIDGID
Informations générales	Consulter le revendeur RIDGID ou le site RIDGID.com

FOIRE AUX QUESTIONS - 464 RIDGID

Comment installer un étau à tuyau RIDGID 464 sur un établi ?

Utilisez les orifices dans l'embase pour marquer les trous de fixation. Fixez l'étau avec des boulons traversants, écrous autobloquants et rondelles. Assurez-vous que la surface est stable et de niveau. Ne jamais souder l'étau.

Quels équipements de protection dois-je porter lors de l'utilisation ?

Portez systématiquement une protection oculaire ajustée et des chaussures de sécurité pour limiter les risques de blessure.

Comment entretenir l'étau RIDGID 464 ?

Nettoyez les mâchoires avec une brosse métallique. Inspectez régulièrement l'outil pour détecter usure, déformation ou anomalies. Lubrifiez avec une huile minérale légère si nécessaire et essuyez l'excès.

Puis-je utiliser une rallonge de manche pour serrer l'étau ?

Non, ne jamais utiliser de rallonge de manche ou de force excessive. Cela peut endommager l'outil ou provoquer des blessures graves.

Comment cintrer un tuyau avec cet étau ?

Positionnez le tuyau entre les bobines de cintrage. Appuyez progressivement pour le couder, en avançant ou reculant le tuyau par incréments d'environ 10 degrés pour éviter le plissage.

L'étau peut-il être utilisé pour des tuyaux en plastique ?

Oui, des mâchoires spéciales pour tuyaux en matière plastique sont disponibles en option. Utilisez-les pour éviter d'endommager le tuyau.

Comment monter un étau portable à bride ?

Positionnez la bride sur l'embase avec le crochet du côté souhaité. Enfilez le boulon de charnière, la rondelle et l'écrou, puis serrez. Si la bride ne glisse pas librement, tapotez sur l'extrémité filetée avec un marteau. Arrimez ensuite l'étau au support en serrant la vis du serre-joint à fond.

Comment fixer un étau portable à chaînes sur un poteau ?

Placez l'étau contre un poteau vertical stable. Passez la chaîne à mailles autour du poteau et accrochez sa broche dans l'encoche de l'embase. Serrez la chaîne en tournant le manche du boulon à oeillet. Assurez-vous que l'étau est parfaitement stable.

Que faire si la chaîne de l'étau montre des signes de séparation des maillons ?

Remplacez immédiatement la chaîne. La séparation des maillons indique une sur-sollicitation et peut entraîner une rupture dangereuse. Utilisez exclusivement des pièces de rechange RIDGID identiques.

Où puis-je trouver des pièces de rechange ou du support technique ?

Consultez le revendeur RIDGID le plus proche, visitez RIDGID.com, ou contactez Ridge Tool par email à [e-mail] ou par téléphone au [phone] (États-Unis et Canada).

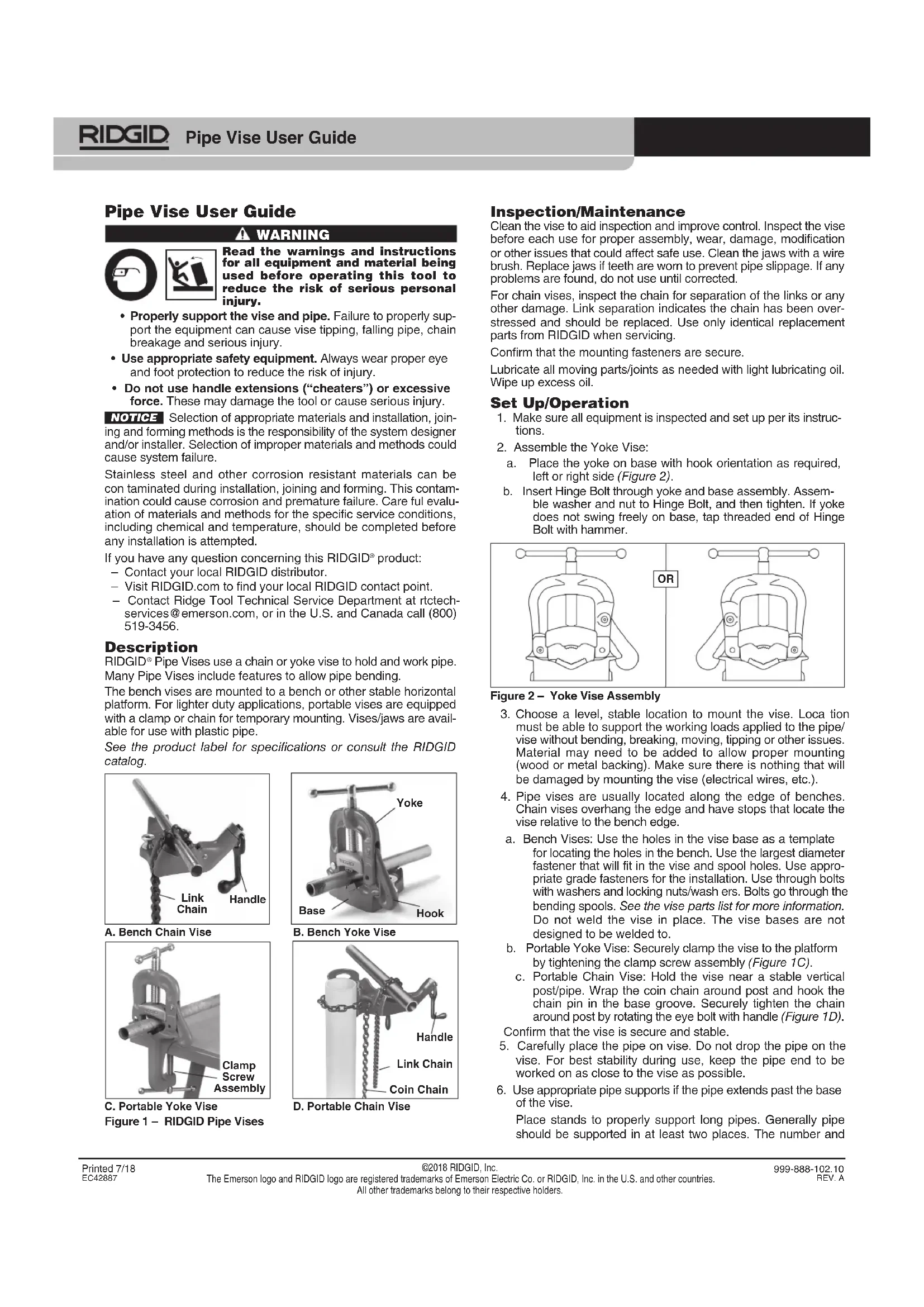

MODE D'EMPLOI 464 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les avertissements et consignes d'utilisation de l'ensemble du matériel et des matériaux utilisés avant de manipuler cet outil.

Soutenez à la fois l'étau et le tuyau de manière appropriée. Du matériel mal soutenu risque d'occasionner le ren

versement de l'étau, la chute du tuyau, la rupture de la chaîne et de graves blessures corporelles.

• Prévoyez les équipements de protection appropriés. Afin de limiter les risques de blessure, portez systématiquement une protection oculaire ajustée et des chaussures de sécurité.
• Ne jamais utiliser de rallonge de manche ou de force excessive. Celles-ci peuvent endommager l'outil ou provoquer de graves blessures corporelles.

AVIS IMPORTANT Le choix des matériaux, des techniques d'installation et des méthodes de raccordement utilisés restent la responsabilité du bureau d'études et/ou de l'instantiateur. La sélection de matériaux et de méthodes inappropriés pourrait provoquer la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés en cours d'installation, de raccordement et de façon. Une telle contamination pourrait provoquer la corrosion et la défaillance prématurée des éléments. Avant toute tentative d'installation, il convient d'effectuer une étude approfondie des matériaux et méthodes utilisés en fonction des conditions d'exploitation envisagées, notamment au niveau de la composition chimique et température du réseau.

En cas de questions visant ce produit RIDGID®, veuillez :

• Consultez le revendeur RIDGID le plus proche.
• Visiter le site RIDGID. com pour localiser le représentant RIDGID le plus proche.
• Consulter les services techniques de RIDGID par courriel adressé à [e-mail], ou bien, à partir des États-Unis ou du Canada, en composant le [phone].

Description

Les étaux à tuyaux RIDGID® utilisent une chaîne ou une bride pour arrimer les tuyaux. De nombreux étaux à tuyaux sont également équipés de dispositifs permettant le cintrage des tuyaux.

Les étaux d'établi se montent sur établi ou autre surface horizontalement stable. Les étaux portables sont équipés d'une chaîne ou d'un serre-joint pour les montages temporaires légers. Des mâchoires d'étau pour tuyaux en matière plastique sont également disponibles.

Reportez-vous à la plaque signalétique du produit ou consultez le catalogue RIDGID pour les caractéristiques correspondantes.

C. Etau portable à bride

D. Etau portable à chaînes Figure 1 - Etaux à tuyaux RIDGID

Inspection et entretien

Nettoyez l'étai afin d'en faciliter l'inspection et améliorer sa manipulation. Examinez l'étai avant chaque intervention pour un assem

assemblage approprié et signes d'usure, de détermination, de modification ou autre anomalie susceptible de nuire à son fonctionnement normal. Nettoyez les mâchoires à l'aide d'un rose métallique. Remplacez les mâchoires émoussées afin d'éviter le dérapage des tuyaux. Corrigez toute anomalie eventuelle avant de réutiliser l'outil Sur les étaux à chaîne, inspectez la chaîne pour signes de séparation des mailons et toute autre anomalie. La séparation des maillons est indicative d'une chaîne sur-sollicitée et qui devra être remplaçée. Utilisez exclusivement des pièces de rechange RIDGID identiques lors de la réparation de l'outil.

Vérifiez que l'outil est bien arrimé.

Servez-vous d'une huile minérale légère pour lubrifier l'outil selon besoin. Essuyez toutes traces d'huile excessive.

Montage et utilisation

1. Assurez-vous que l'ensemble du matériel a été inspecté et correctement installé selon les instructions correspondantes.
2. Assemblez l'étui à bride :

a. Positionnez la bride sur l'embase avec son crochet monté du côté gauche ou du côté droit selon besoin (Figure 2). b. Enfilez le boulon de charnière à travers la bride et l'embase. Montez la rondelle et l'écrou sur le boulon de charnière, puis serrez l'écrou. Si la bride ne glisse pas librement sur l'embase, tapotez sur l'extrémité filée du boulon de charnière avec un marteau.

Figure 2 - Étau à bride

1. Montez l'étau sur une surface stable et de niveau. Cette surface doit pouvoir supporter les efforts appliqués au tuyau et à l'étau, sans se
2. Les étaux à tuyaux sont généralement positionnés le long du bord d'un établi. Les étaux à chaîne débordent du rebord de l'établi, grâce à des butées qui donnent le porte-à-faux voulu.

a. Etaux d'établi : Servez-vous des orifices dans l'embase de l'étau pour localiser les trous de fixation dans l'établi. Utilisez les boulons les plus gros possible pour arrimer l'embase et les bobines de l'étau. Prévoyez une qualité de quincaillerie ajustée pour cet arrimage. Utilisez des boulons traversant avec écrous autobloquants et rondelles. Les boulons doivent traverser les bobines de courbure. Reportez-vous à la liste des pièces de rechange de l'étau pour de plus amples renseignements.

Ne jamais souder l'étau en place. Les embases d'étaux ne sont pas prévues pour être soudées.

b. Étau portable à bride : Arrimez l'étau au support en serrant la vis de son serre-joint à fond (Figure 1C).

c. Étau portable à chaînes : Appuyez l'étau contre un tuyau ou poteau vertical stable. Passez la chaîne à mailles autour du poteau, puis accrochez sa broche dans l'encoche de l'embase. Serrez la chaîne autour du poteau en tournant le manche du boulon à œillet (Figure 1D)

Assurez-vous que l'étau est parfaitement stable et bien arrimé.

1. Positionné le tuyau délicatement sur l'étau. Ne laissiez pas le tuyau tomber sur l'étau. Pour assurer un maximum de stabilité en cours d'opération, gardez l'extrémité du tuyau aussi proche que possible de l'étau.
2. Si le tuyau saillit au-delà de l'embase de l'étau, prévoyez les supports de tuyau appropriés.

Utilisez des porte-tube pour soutenir les tuyaux de grande longueur. Normalement, le tuyau devrait être soutenu au minimum en deux endroits. Le nombre et l'emplacement des porte-tube dépendent de la section, de la longueur et du poids du tuyau concerné.

Afin de limiter les risques de renversement, assurez-vous que le tuyau est bien centré à la fois dans l'étau et sur les porte-tube. Ne dépassez pas les limites de l'étau. Assurez-vous que le tuyau est stable et suffisamment serré. Tenez-vous systématiquement à l'écart des charges soutenues.

1. Attachez le tuyau sur l'étau. Le tuyau doit recouvrir la mâchoire inférieure toute entière. Ne tentez pas de le saisir par son extrémité. Cela assurera une bonne prise et évitera d'endommager l'étau.

a. Etau à chaîne : Passez la chaîne autour du tuyau, puis accrochez sa broche dans l'encoche de l'embase. Tournez la poignée afin de serrer la chaîne et gripper le tuyau. b. Etau à bride : Relevez le crochet et tournez la bride de côte afin d'ouvoir l'étau. Placez le tuyau sur la mâchoire inférieure de l'étau. Refermez la bride en vérifiant que le crochet s'engage dans l'embase de l'étau. Fermez les mâchoires et gripez le tuyau en serrant la vis d'avancement. Ne jamais utiliser de rallonges de manche pour serrer l'étau. Ne jamais frapper sur les poignées à coupés de marteau. Cela pourrait endommager l'étau et le tuyau. 8. Assurez-vous que le tuyau et l'étau sont suffisamment bien arrimés pour les travaux envisagés. Ne vous penchez pas sur l'étau et maintenez votre équilibre à tout moment. Cela vous permettra de réagir en cas d'imprévu. Ne jamais utiliser de chaleur extrême ou prolongée sur le tuyau, car cela risquerait de surchauffer l'étau et compromettre son intégrité. 9. Cintrage des tuyaux :

Positionnez le tuyau à couder comme indiqué. Assurez-vous que l'extrémité du tuyau est suffisamment éloignée des points de soutien pour éviter qu'il s'échappe et qu'il soit endommagé. Appuyez sur le tuyau progressivement pour le couder.

A) Etau d'établi à chaîne

B) Etau d'établi à bride Figure 3 - Cintrage des tuyaux

Afin de limiter les risques de plissage du tuyau, coudez-le d'environ 10 degrés à la fois en faisant avancer ou reculer le tuyau entre les bobines de cintrage jusqu'au rayon voulu.
