Type de produit	Support d'outil (porte-tubes)
Marque	RIDGID
Modèle	VJ98
Catégorie	Support d'outil
Utilisation principale	Soutien de tuyaux dans diverses applications
Matériau principal	Acier
Hauteur réglable	Oui, via tube coulissant et broche de verrouillage
Type de réglage fin	Vérin à vis (sur modèles équipés)
Galets optionnels	Oui, ajustables selon section du tuyau
Compatibilité modèles	VJ, CJ, RJ, VF
Points de soutien recommandés	Minimum deux points pour chaque tuyau
Entretien	Nettoyer et inspecter avant chaque utilisation
Lubrification	Huile minérale légère sur surfaces de frottement
Sécurité - Inspection	Vérifier l'assemblage, l'usure, les déformations et les soudures
Sécurité - Charge	Ne pas dépasser la limite de charge indiquée sur l'appareil
Sécurité - Stabilité	Utiliser sur une surface dégagée, stable et de niveau
Sécurité - Mains	Éloigner les mains des points de pincement
Sécurité - Tuyau	Ne pas laisser tomber le tuyau sur le support
Sécurité - Déplacement	Ne jamais déplacer le porte-tubes sous charge
Pièces détachées	Disponibles auprès de RIDGID ou revendeurs agréés
Assistance technique	Contacter RIDGID : [e-mail] ou 844-789-8665

FOIRE AUX QUESTIONS - VJ98 RIDGID

Comment régler la hauteur du porte-tubes VJ98 ?

Immobilisez la tête d'appui, desserrez le manchon fileté, puis désengagez la broche de verrouillage pour libérer le tube coulissant. Amenez la tête à la hauteur voulue, réengagez la broche, puis serrez la vis de blocage à fond contre le tube coulissant. Ne laissez pas le tube coulissant monter au-delà de la vis de blocage.

Quelle est la capacité de charge du VJ98 ?

La capacité de charge est indiquée sur le porte-tubes lui-même. Ne dépassez jamais cette limite pour éviter tout risque de renversement ou de chute du tuyau.

Comment lubrifier le porte-tubes VJ98 ?

Lubrifiez toutes les surfaces de frottement avec une huile minérale légère, puis essuyez l'excédent. Effectuez cette opération régulièrement pour assurer un fonctionnement optimal.

Quels types de tuyaux peut supporter le VJ98 ?

Le VJ98 est conçu pour soutenir divers types de tuyaux dans différentes applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

Puis-je utiliser des galets avec ce modèle ?

Oui, des supports à rouleaux (galets) peuvent être ajoutés aux modèles VJ et VF. Assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau et qu'ils sont bien fixés.

Que faire si la broche de verrouillage ne s'enclenche pas ?

Inspectez la broche et le mécanisme pour déceler toute usure ou obstruction. Nettoyez et lubrifiez si nécessaire. Si le problème persiste, contactez un revendeur RIDGID ou le service technique.

Comment nettoyer et entretenir l'appareil ?

Nettoyez le porte-tubes avant chaque inspection pour faciliter l'examen. Examinez les signes d'usure, de détérioration ou de mauvais assemblage. Corrigez toute anomalie avant utilisation. Lubrifiez les surfaces de frottement.

Quelles précautions de sécurité suivre ?

Portez toujours des lunettes et chaussures de sécurité. Examinez l'appareil avant chaque utilisation. Ne dépassez pas la limite de charge. Installez le porte-tubes sur une surface stable et de niveau. Éloignez vos mains des points de pincement. Ne déplacez jamais l'appareil sous charge.

Où trouver des pièces de rechange pour le VJ98 ?

Les pièces de rechange sont disponibles auprès des revendeurs RIDGID ou en contactant le service technique à [e-mail] ou au 844-789-8665 (États-Unis et Canada).

Comment installer et déplier le porte-tubes ?

Pour les modèles pliants, assurez-vous que les jambages sont complètement déployés et que les patins s'appuient fermement au sol. Placez l'appareil sur une surface dégagée, stable et de niveau avant d'y positionner le tuyau.

MODE D'EMPLOI VJ98 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

Conservez ces instructions !

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le porte-tubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du porte-tubes indiquée sur le porte-tubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le porte-tubes et augmenterait les risques de renversement du porte-tubes, de chute du tuyau et de graves blessures.
• Examinez le porte-tubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chauss-

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

- Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID® :

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID® servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

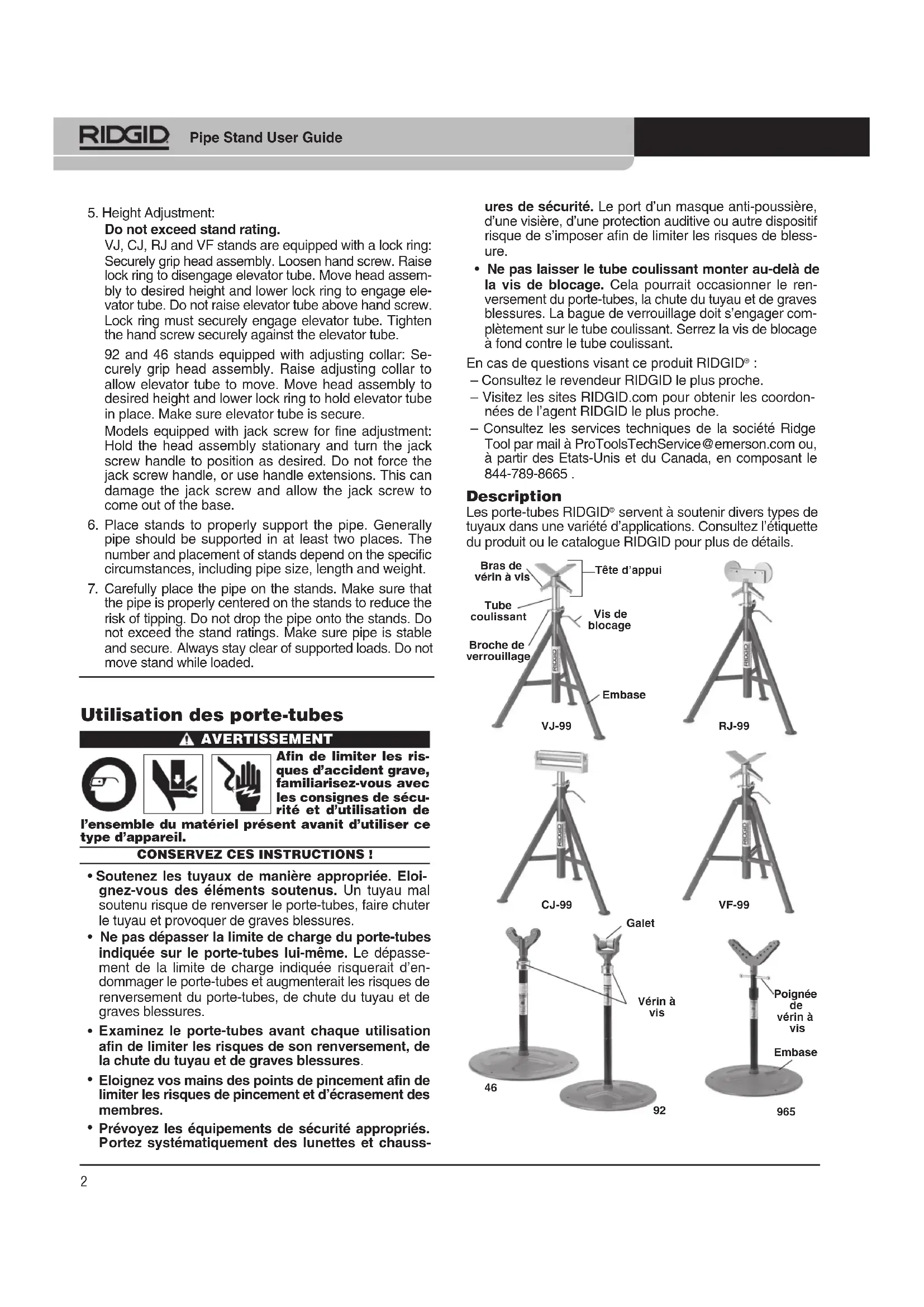

Figure 1 – Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de détérioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon fileté. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le porte-tubes, le matériel utilisé et l'opérateur.
3. Dans le cas des porte-tubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un porte-tubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur :

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage – Immobilisez la tête d'appui, desserrez le manchon fileté, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N° 92 et N° 46 équipés d'une bague de réglage – Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin – Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les porte-tubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des porte-tubes utilisés.

1. Positionnez le tuyau sur les porte-tubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les porte-tubes. Respectez les limites de charge nominale des porte-tubes. Assurez-vous de la stabilité et du maintien du tuyau. Eloignez-vous des charges soutenues. Ne jamais tenter de déplacer un porte-tubes en charge.
