Type de produit	Étau à tuyaux portable
Marque	RIDGID
Modèle	TRISTAND 40A
Utilisation principale	Serrage et cintrage de tuyaux
Système de serrage	Chaîne ou bride (selon version)
Matériau	Acier robuste
Fixation	Sur établi (boulons traversants) ou montage portable (bride ou chaîne)
Fonctions	Maintien du tuyau, cintrage progressif, support de tuyaux longs
Entretien	Nettoyage avec une brosse métallique ; lubrification avec huile minérale légère
Inspection avant usage	Vérifier l'absence d'usure, de déformation et de dommages ; remplacer les mâchoires émoussées
Pièces détachées disponibles	Mâchoires, chaîne, bride, boulons de charnière
Réparabilité	Utiliser exclusivement des pièces de rechange RIDGID
Sécurité - Équipement requis	Protection oculaire ajustée et chaussures de sécurité
Sécurité - Précautions	Ne jamais utiliser de rallonge de manche ni forcer ; ne pas frapper sur les poignées
Sécurité - Stabilité	Soutenir le tuyau et l'étau ; ne pas dépasser les limites de l'étau
Montage - Étau à bride	Positionner la bride sur l'embase, insérer le boulon de charnière, serrer l'écrou
Montage - Étau portable	Fixer par serre-joint ou chaîne autour d'un poteau stable
Utilisation - Cintrage	Plier par incréments de 10°, faire avancer ou reculer le tuyau entre les bobines
Accessoires recommandés	Porte-tube pour soutenir les tuyaux de grande longueur
Informations générales	Ne pas souder l'embase ; prévoir des boulons traversant avec écrous autobloquants
Service client	Contacter RIDGID au [phone] (États-Unis/Canada) ou [e-mail]

FOIRE AUX QUESTIONS - TRISTAND 40A RIDGID

Comment monter l'étau TRISTAND 40A sur un établi ?

Utilisez les orifices dans l'embase pour marquer les trous de fixation. Fixez l'étau avec des boulons traversants, des écrous autobloquants et des rondelles. Ne soudez jamais l'embase.

Comment utiliser l'étau en mode portable ?

Pour les modèles à bride, serrez la vis du serre-joint sur un support stable. Pour les modèles à chaîne, enroulez la chaîne autour d'un poteau vertical et serrez la poignée du boulon à œillet.

Quel entretien régulier est recommandé ?

Nettoyez les mâchoires avec une brosse métallique. Lubrifiez l'étau avec une huile minérale légère selon les besoins. Inspectez la chaîne pour détecter toute séparation de maillons.

Comment cintrer un tuyau avec cet étau ?

Positionnez le tuyau entre les bobines de cintrage. Pliez progressivement par incréments d'environ 10 degrés, en faisant avancer ou reculer le tuyau pour obtenir le rayon souhaité.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection oculaire ajustée et des chaussures de sécurité. N'utilisez jamais de rallonge de manche, ne frappez pas sur les poignées et assurez-vous que le tuyau est bien centré et soutenu.

Puis-je utiliser des pièces de rechange non RIDGID ?

Non, utilisez exclusivement des pièces de rechange RIDGID identiques pour garantir la sécurité et le bon fonctionnement de l'étau.

Comment inspecter l'étau avant utilisation ?

Vérifiez l'absence d'usure, de déformation, de modification ou de tout dommage. Remplacez les mâchoires émoussées pour éviter le dérapage du tuyau.

Quelle est la capacité de serrage du TRISTAND 40A ?

La notice ne spécifie pas la capacité exacte. Consultez la plaque signalétique du produit ou le catalogue RIDGID pour les caractéristiques précises.

Comment éviter que le tuyau ne tombe pendant le travail ?

Utilisez des porte-tube pour soutenir les tuyaux longs. Assurez-vous que le tuyau est bien centré dans l'étau et sur les supports. Ne laissez pas le tuyau dépasser excessivement de l'embase.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle TRISTAND 40A RIDGID.

MODE D'EMPLOI TRISTAND 40A RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les avertissements et consignes d'utilisation de l'ensemble du matériel et des matériaux utilisés avant de manipuler cet outil.

Soutenez à la fois l'étau et le tuyau de manière appropriée. Du matériel mal soutenu risque d'occasionner le ren

versement de l'étau, la chute du tuyau, la rupture de la chaîne et de graves blessures corporelles.

• Prévoyez les équipements de protection appropriés. Afin de limiter les risques de blessure, portez systématiquement une protection oculaire ajustée et des chaussures de sécurité.
• Ne jamais utiliser de rallonge de manche ou de force excessive. Celles-ci peuvent endommager l'outil ou provoquer de graves blessures corporelles.

AVIS IMPORTANT Le choix des matériaux, des techniques d'installation et des méthodes de raccordement utilisés restent la responsabilité du bureau d'études et/ou de l'instantiateur. La sélection de matériaux et de méthodes inappropriés pourrait provoquer la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés en cours d'installation, de raccordement et de façon. Une telle contamination pourrait provoquer la corrosion et la défaillance prématurée des éléments. Avant toute tentative d'installation, il convient d'effectuer une étude approfondie des matériaux et méthodes utilisés en fonction des conditions d'exploitation envisagées, notamment au niveau de la composition chimique et température du réseau.

En cas de questions visant ce produit RIDGID, veuillez :

• Consultez le revendeur RIDGID le plus proche.
• Visiter le site RIDGID. com pour localiser le représentant RIDGID le plus proche.
• Consulter les services techniques de RIDGID par courriel adressé à [e-mail], ou bien, à partir des États-Unis ou du Canada, en composant le [phone].

Description

Les étaux à tuyaux RIDGID® utilisent une chaîne ou une bride pour arrimer les tuyaux. De nombreux étaux à tuyaux sont également équipés de dispositifs permettant le cintrage des tuyaux.

Les étaux d'établi se montent sur établi ou autre surface horizontale stable. Les étaux portables sont équipés d'une chaîne ou d'un serre-joint pour les montages temporaires légers. Des mâchoires d'étau pour tuyaux en matière plastique sont également disponibles.

Reportez-vous à la plaque signalétique du produit ou consultez le catalogue RIDGID pour les caractéristiques correspondantes.

C. Etau portable à bride

D. Etau portable à chaînes Figure 1 - Etaux à tuyaux RIDGID

Inspection et entretien

Nettoyez l'étai afin d'en faciliter l'inspection et améliorer sa manipulation. Examinez l'étai avant chaque intervention pour un assem

assemblage approprié et signes d'usure, de détermination, de modification ou autre anomalie susceptible de nuire à son fonctionnement normal. Nettoyez les mâchoires à l'aide d'un rose métallique. Remplacez les mâchoires émoussées afin d'éviter le dérapage des tuyaux. Corrigez toute anomalie eventuelle avant de réutiliser l'outil Sur les étaux à chaîne, inspectez la chaîne pour signes de séparation des mailons et toute autre anomalie. La séparation des maillons est indicative d'une chaîne sur-sollicitée et qui devra être remplaçée. Utilisez exclusivement des pièces de rechange RIDGID identiques lors de la réparation de l'outil.

Vérifiez que l'outil est bien arrimé.

Servez-vous d'une huile minérale légère pour lubrifier l'outil selon besoin. Essuyez toutes traces d'huile excessive.

Montage et utilisation

1. Assurez-vous que l'ensemble du matériel a été inspecté et correctement installé selon les instructions correspondantes.
2. Assemblez l'étui à bride :

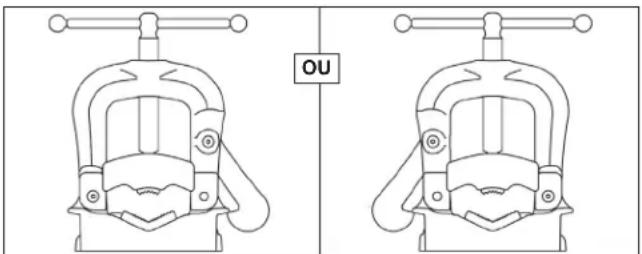

a. Positionnez la bride sur l'embase avec son crochet monté du côté gauche ou du côté droit selon besoin (Figure 2). b. Enfilez le boulon de charnière à travers la bride et l'embase. Montez la rondelle et l'écrou sur le boulon de charnière, puis serrez l'écrou. Si la bride ne glisse pas librement sur l'embase, tapotez sur l'extrémité filée du boulon de charnière avec un marteau.

Figure 2 - Étau à bride

1. Montez l'étau sur une surface stable et de niveau. Cette surface doit pouvoir supporter les efforts appliqués au tuyau et à l'étau, sans se
2. Les étaux à tuyaux sont généralement positionnés le long du bord d'un établi. Les étaux à chaîne débordent du rebord de l'établi, grâce à des butées qui donnent le porte-à-faux voulu.

a. Etaux d'établi : Servez-vous des orifices dans l'embase de l'étau pour localiser les trous de fixation dans l'établi. Utilisez les boulons les plus gros possible pour arrimer l'embase et les bobines de l'étau. Prévoyez une qualité de quincaillerie ajustée pour cet arrimage. Utilisez des boulons traversant avec écrous autobloquants et rondelles. Les boulons doivent traverser les bobines de courbure. Reportez-vous à la liste des pièces de rechange de l'étau pour de plus amples renseignements.

Ne jamais souder l'étau en place. Les embases d'étaux ne sont pas prévues pour être soudées.

b. Étau portable à bride : Arrimez l'étau au support en serrant la vis de son serre-joint à fond (Figure 1C).

c. Étau portable à chaînes : Appuyez l'étau contre un tuyau ou poteau vertical stable. Passez la chaîne à mailles autour du poteau, puis accrochez sa broche dans l'encoche de l'embase. Serrez la chaîne autour du poteau en tournant le manche du boulon à œillet (Figure 1D)

Assurez-vous que l'étau est parfaitement stable et bien arrimé.

1. Positionné le tuyau délicatement sur l'étau. Ne laissiez pas le tuyau tomber sur l'étau. Pour assurer un maximum de stabilité en cours d'opération, gardez l'extrémité du tuyau aussi proche que possible de l'étau.
2. Si le tuyau saillit au-delà de l'embase de l'étau, prévoyez les supports de tuyau appropriés.

Utilisez des porte-tube pour soutenir les tuyaux de grande longueur. Normalement, le tuyau devrait être soutenu au minimum en deux endroits. Le nombre et l'emplacement des porte-tube dépendent de la section, de la longueur et du poids du tuyau concerné.

Afin de limiter les risques de renversement, assurez-vous que le tuyau est bien centré à la fois dans l'étau et sur les porte-tube. Ne dépassez pas les limites de l'étau. Assurez-vous que le tuyau est stable et suffisamment serré. Tenez-vous systématiquement à l'écart des charges soutenues.

1. Attachez le tuyau sur l'étau. Le tuyau doit recouvrir la mâchoire inférieure toute entière. Ne tentez pas de le saisir par son extrémité. Cela assurera une bonne prise et évitera d'endomager l'étau.

a. Etau à chaîne : Passez la chaîne autour du tuyau, puis accrochez sa broche dans l'encoche de l'embase. Tournez la poignée afin de serrer la chaîne et gripper le tuyau. b. Etau à bride : Relevez le crochet et tournez la bride de côte afin d'ouvoir l'étau. Placez le tuyau sur la mâchoire inférieure de l'étau. Refermez la bride en vérifiant que le crochet s'engage dans l'embase de l'étau. Fermez les mâchoires et gripez le tuyau en serrant la vis d'avancement. Ne jamais utiliser de rallonges de manche pour serrer l'étau. Ne jamais frapper sur les poignées à coupés de marteau. Cela pourrait endommager l'étau et le tuyau. 8. Assurez-vous que le tuyau et l'étau sont suffisamment bien arrimés pour les travaux envisagés. Ne vous penchez pas sur l'étau et maintenez votre équilibre à tout moment. Cela vous permettra de réagir en cas d'imprévu. Ne jamais utiliser de chaleur extrême ou prolongée sur le tuyau, car cela risquerait de surchauffer l'étau et compromettre son intégrité. 9. Cintrage des tuyaux :

Positionnez le tuyau à couder comme indiqué. Assurez-vous que l'extrémité du tuyau est suffisamment éloignée des points de soutien pour éviter qu'il s'échappe et qu'il soit endommagé. Appuyez sur le tuyau progressivement pour le couder.

A) Etau d'établi à chaîne

B) Etau d'établi à bride Figure 3 - Cintrage des tuyaux

Afin de limiter les risques de plissage du tuyau, coudez-le d'environ 10 degrés à la fois en faisant avancer ou reculer le tuyau entre les bobines de cintrage jusqu'au rayon voulu.
