Type de produit	Chargeur de piles automatique 24V
Marque	Ctek
Modele	Multi XT 14 (MXT 14)
Tension d'entree	220-240 VAC, 50-60 Hz
Tension de charge	28,8 V (NORMAL), 31,6 V (RECOND), 27,2 V (SUPPLY)
Intensite de charge max	14 A
Courant de fuite	<1 Ah/mois
Ondulation	<4%
Capacite batterie	28-300 Ah (jusqu'à 500 Ah en entretien)
Types de batteries	Acide-plomb 24V : humide, MF, Ca/Ca, AGM, gel
Programmes de charge	NORMAL, RECOND, SUPPLY (8 etapes)
Dimensions	235 x 130 x 65 mm
Poids	1,9 kg
Classe d'isolation	IP44
Plage de temperature	-20°C à +50°C
Protections	Anti-etincelle, inversion de polarite, sonde de temperature externe
Fonctionnalites	Charge automatique en 8 etapes, desulfatation, reconditionnement, alimentation continue
Accessoires fournis	Pinces, capteur de temperature externe (MXT 14 EU)
Garantie	2 ans

FOIRE AUX QUESTIONS - Multi XT 14 Ctek

Quels types de batteries puis-je charger avec le Multi XT 14 ?

Le chargeur est conçu pour les batteries acide-plomb 24V : humides, MF, Ca/Ca, AGM et la plupart des batteries GEL. Capacité de 28 à 300 Ah (jusqu'à 500 Ah en entretien).

Comment choisir le programme de charge adapté ?

Appuyez sur le bouton MODE pour sélectionner : NORMAL (charge standard), RECOND (reconditionnement pour batteries déchargées), ou SUPPLY (alimentation continue 27,2V). Le programme se mémorise pour la prochaine utilisation.

Que signifie le témoin d'erreur allumé ?

Vérifiez les branchements : pince rouge sur borne positive, pince noire sur borne négative (ou châssis pour véhicule). Assurez-vous que la batterie est bien 24V. Si l'erreur persiste après avoir appuyé sur MODE, la batterie peut être sulfatée, défectueuse ou ne pas accepter la charge.

Puis-je laisser le chargeur branché en permanence ?

Oui, en programme NORMAL ou RECOND, il passe automatiquement en entretien (étape PULSE) et maintient la batterie entre 95-100%. Pour une charge d'entretien prolongée, utilisez le programme SUPPLY.

Comment fonctionne la protection anti-étincelle ?

La protection anti-étincelle empêche les étincelles lors de la connexion. Attention : elle est désactivée en programme SUPPLY. Veillez à brancher correctement les pinces pour éviter toute étincelle.

À quoi sert le capteur de température externe ?

Le capteur (indiqué par un témoin) ajuste la tension de charge en fonction de la température ambiante pour optimiser la charge et protéger la batterie. Placez-le près de la batterie.

Quelle est la durée de charge pour une batterie vide ?

Pour une batterie 24V : 30 Ah → 2h, 100 Ah → 6h, 200 Ah → 12h, 300 Ah → 17h (jusqu'à 80% de charge). Les temps sont approximatifs.

Puis-je utiliser ce chargeur sur une batterie gelée ?

Non, ne chargez jamais une batterie gelée. Attendez qu'elle dégèle avant de la brancher. La charge d'une batterie gelée peut être dangereuse.

Que faire si le chargeur ne démarre pas ?

Vérifiez que la prise murale est sous tension. Le témoin d'alimentation doit être fixe. S'il clignote, le chargeur est en mode économie d'énergie : branchez-le à la batterie dans les 2 minutes.

Comment entretenir le chargeur ?

Débranchez-le avant nettoyage. Utilisez un chiffon sec. Vérifiez régulièrement l'état des câbles. Ne pas ouvrir le boîtier (cela annule la garantie). Rangez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI Multi XT 14 Ctek

Les fiches d'alimentation peuvent différer selon votre prise murale.

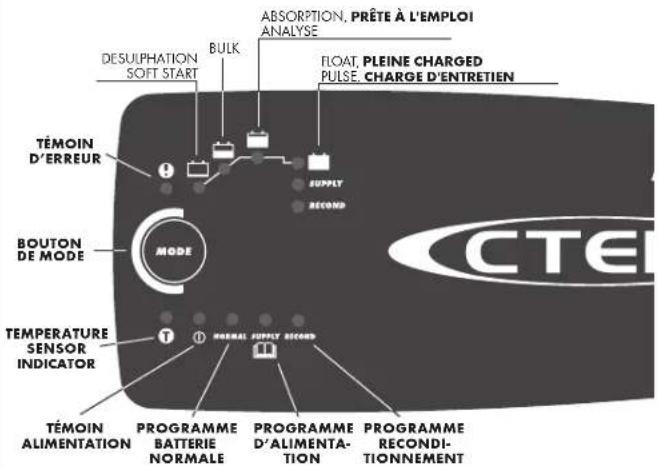

CHARGE

1. Branchez le chargeur sur la batterie.
2. Branchez le chargeur dans la prise murale. Le témoin d'alimentation indiquera que le câble secteur est branché dans la prise murale. Le témoin d'erreur signalera si les pinces de la batterie sont mal branchées. La protection contre l'inversion de polarité évitera d'endommager la batterie ou le chargeur.
3. Appuyez sur le bouton MODE pour choisir le programme de charge.
4. Suivez l'affichage des témoins pendant la procédure de charge. La batterie est prête à démarrer le moteur quand est allumé. La batterie est entièrement chargée quand est allumé.
5. La charge peut être arrêtée à tout moment en débranchant le câble secteur de la prise murale.

FR • 15

Programmes de CHARGE

Les réglages se font en appuyant sur le bouton MODE. Le chargeur active le programme choisi après environ deux secondes. Le programme choisi sera redémarré lors de la prochaine connexion du chargeur.

Le tableau explique les différents programmes de charge :

Programme	Taille de la batterie (Ah)	Explication	Plage de température
NORMAL	28-500Ah	Programme batterienormale28,8V/14A.Utilisation avec les batteries humides, Ca/Ca, MF et la plupart des batteries GEL.	+5°C-+50°C(41°F-122°F)
RECOND	28-500Ah	Programme reconditionnement31,6V/1.5AUtilisation pour restaurer l'énergie des batteries humides et Ca/Ca vidées.Reconditionnez votre batterie une fois par an et après une décharge profonde pour maximiser sa longévité et sa capacité. Le programme Recond ajoute l'étape Recond au programme normal des batteries. L'utilisation fréquente du programme Recond peut entraîner une perte d'eau dans les batteries et réduire la durée de vie de l'électronique. Contactez votre fournisseur de véhicule et de batterie pour un conseil.	-20°C-+50°C(-4°F-122°F)
SUPPLY	28-500Ah	Programme d'alimentation27, 2V/14 ASort d'alimentation 24V ou sert à la charge d'entretien flottante quand 100% de la capacité de la batterie est requis. Le programme d'alimentation (Supply) active l'étape Float sans limitation de temps ni de tension.	-20°C-+50°C(-4°F-122°F)

Avertissement !

La protection anti-étincelle du chargeur de batterie est désactivée pendant le programme SUPPLY (ALIMENTATION).

Témoin d'erreur

Si le témoin d'erreur s'allume, contrôlez les points suivants :

1. Le fil positif du chargeur est branché sur la borne positive de la batterie ?
2. Le chargeur est branché sur une batterie 24V ?
3. La charge a été interrompue dans les ou Redémarrer le chargeur en appuyant sur le bouton MODE. Si la charge est toujours interrompue, la batterie...

... est fortement sulfatée et doit être remplacée. ... ne peut pas accepter la charge et peut devoir être remplacée. ... ne conserve pas la charge et peut devoir être remplacée.

SONDE de température

MXT 14 EULe MXT 14 est équipé d'une sonde de la température externe. L'activation de la sonde de température sera indiquée par l'allumage du témoin associé. Le capteur de température ajustera la tension en fonction de la température ambiante. Placez le capteur de température dans la pince positive ou aussi près de la batterie que possible.

Témoin d'alimentation

Si le témoin d'alimentation s'allume comme suit :

1. FIXE Le câble secteur est branché dans la prise murale.

1. CLIGNOTANT : Le chargeur est entré en mode économie d'énergie. Ceci se produit si le chargeur n'est pas branché à la batterie dans les 2 minutes.

Prête à l'emploi

Le tableau indique le temps prévu pour aller d'une batterie vide à 80% de charge.

TAILLE DE BATTERIE (Ah)	TEMPS POUR 80% DE CHARGE
30Ah	2h
100Ah	6h
200Ah	12h
300Ah	17h

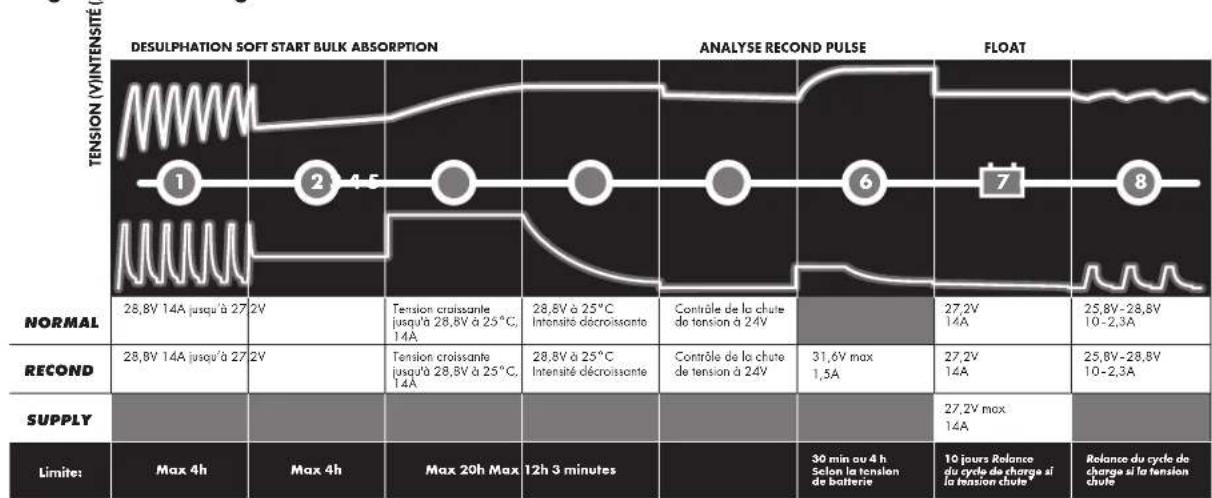

Programme de charge

Le programme d'alimentation n'est pas limité en temps ou en tension.

Étape 1 desulphation

Détecte les batteries sulfatées. Impulsions d'intensité et de tension, retire les sulfates des plateaux en plomb de la batterie pour restaurer sa capacité.

Étape 2 SOFT start

Teste si la batterie peut accepter la charge. Cette étape évite la poursuite de la charge avec une batterie défectueuse.

Étape 3 BULK

Charge avec l'intensité maximale jusqu'à environ 80% de la capacité de la batterie.

Étape 4 absorption

Charge avec réduction de l'intensité pour maximiser la capacité de la batterie jusqu'à 100%.

Étape 5 analyse

Teste si la batterie peut conserver la charge. Les batteries qui ne peuvent pas tenir la charge peuvent devoir être remplacées.

Étape 6 recond

Choisissez le programme Recond pour ajouter cette étape au processus de charge. Pendant l'étape Recond, la tension augmente pour produire du gaz de façon contrôlée dans la batterie. Le dégagement de gaz mélange l'acide de la batterie et restaure son énergie.

Étape 7 FLOAT

Maintien de la tension de la batterie au niveau maximal en fournissant une charge à tension constante.

Étape 8 PULSE

Maintien de la capacité de la batterie à 95-100%. Le chargeur surveille la tension de la batterie et envoie si nécessaire une impulsion pour maintenir la batterie complètement chargée.

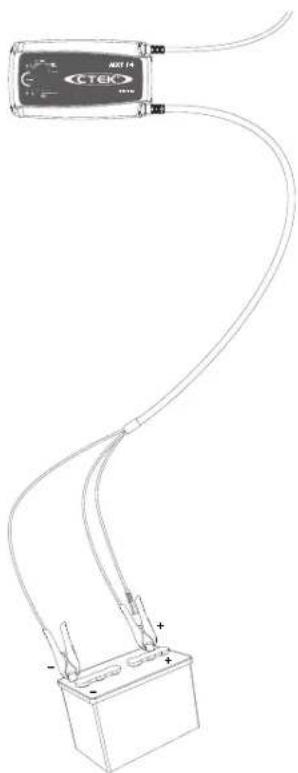

Connexion du chargeur à une batterie

Si les pinces de batterie sont mal branchées, la protection de polarité inversée évitera d'endommager la batterie et le chargeur.

Pour les batteries montées dans un véhicule

1. Branchez la pince rouge au pôle positif de la batterie.
2. Branchez la pince noire au châssis du véhicule, en un point éloigné des canalisations de carburant et de la batterie.
3. Branchez le chargeur dans la prise murale.
4. Débranchez le chargeur de la prise murale avant de débrancher la batterie.
5. Débranchez la pince noire avant la pince rouge.

Certains véhicules peuvent avoir des batteries à masse positive.

1. Branchez la pince noire au pôle négatif de la batterie.
2. Branchez la pince rouge au châssis du véhicule, en un point éloigné des canalisations de carburant et de la batterie.
3. Branchez le chargeur dans la prise murale.
4. Débranchez le chargeur de la prise murale avant de débrancher la batterie.
5. Débranchez la pince rouge avant la pince noire.

TECHNICAL SPECIFICATIONS

Modèle de chargeur	MXT 14
Numéro de modèle	1056
Tension CA nominale	220-240VAC, 50-60Hz
Tension de charge	NORMAL 28,8V, RECOND 31,6V, SUPPLY 27,2V
Tension de batterie minimum	2,0V
Intensité de charge	14A maximum
Intensité du secteur	2,9A RMS (pour la pleine intensité de charge)
Courant de fuite*	<1Ah/mois
Ondulation**	<4%
Température ambiante	-20°C à +50°C, la puissance de sortie est réduite automatiquement en cas de température élevée
Type de chargeur	Charge automatique en 8 étapes .
Types de batteries	Tous types de batteries 24V acide plomb (humide, MF, Ca/Ca, AGM et la plupart des gel)
Capacité de la batterie	28 à 300Ah, jusqu'à 500Ah en entretien
Dimensions	235 x 130 x 65mm (L x P x H)
Classe d'isolation	IP44
Poids	1,9kg

*) L'intensité de fuite est le courant qui vide la batterie si le chargeur n'est pas branché au secteur. Les chargeurs CTEK ont une intensité de fuite très faible.

La qualité de la tension et de l'intensité de charge est très importante. Une ondulation à forte intensité échauffe la batterie, ce qui a un effet de vieillissement sur l'électrode positive. L'ondulation de haute tension peut endommager un autre équipement branché à la batterie. Les chargeurs de batterie CTEK produisent une tension et une intensité très propres avec une faible ondulation.

Sécurité

• Le chargeur est conçu pour la charge des batteries acide-plomb 24V. Le chargeur ne doit être utilisé à aucune autre fin.
• Contrôlez les câbles du chargeur avant l'utilisation. Vérifiez que les câbles ou la protection de courbure ne sont pas fendus. N'utilisez pas un chargeur dont les câbles sont endommagés. Un câble endommagé doit être remplacé par un représentant de CTEK.
• Ne chargez jamais une batterie endommagée. • Ne chargez jamais une batterie gelée.
• Ne mettez jamais le chargeur sur la batterie pendant la charge.
• Prévoyez toujours une ventilation appropriée pendant la charge. • Ne couvrez pas le chargeur.
• Une batterie en cours de charge peut émettre des gaz explosifs. Évitez les étincelles à proximité de la batterie. Lorsque les batteries arrivent à la fin de leur cycle de vie, des étincelles internes peuvent être produites.
• Toutes les batteries tombent en panne tôt ou tard. Une batterie qui tombe en panne pendant la charge est normalement prise en charge par le contrôle avancé du chargeur, mais quelques rares défauts peuvent toujours persister dans la batterie. Ne laissez pas une batterie en cours de charge sans surveillance sur une longue durée.
• Vérifiez que le câblage n'est pas emmêlé et ne touche pas des surfaces chaudes ou des arêtes vives.
• L'acide de la batterie est corrosif. Rincez immédiatement à l'eau si la peau ou les yeux sont touchés par l'acide et consultez un médecin sans tarder.
• Vérifiez toujours que le chargeur est passé avant de laisser le chargeur sans surveillance et branché sur une longue durée. Si le chargeur n'est pas passé dans les 40 heures, c'est l'indication d'une erreur. Débranchez manuellement le chargeur.
• Les batteries consomment de l'eau pendant leur utilisation et leur charge. Si la batterie permet d'ajouter de l'eau, son niveau doit être contrôlé régulièrement. Ajoutez de l'eau distillée si le niveau est bas.
• Cet appareil n'est pas conçu pour être utilisé par les jeunes enfants ou les personnes qui ne peuvent pas lire ou comprendre le manuel, sauf sous la surveillance d'une personne responsable qui s'assure qu'ils peuvent utiliser le chargeur de batterie sans risque. Stockez et utilisez le chargeur de batterie hors de la portée des enfants et vérifiez qu'ils ne peuvent pas jouer avec.
• La connexion au secteur doit être conforme aux réglementations nationales sur les installations électriques.

Garantie limitée

CTEK SWEDEN AB délivre cette garantie limitée à l'acheteur original de ce produit. Cette garantie limitée n'est pas transmissible. La garantie s'applique aux défauts de fabrication et de matériaux pendant 2 ans après la date d'achat. Le client doit rapporter le produit avec le reçu de l'achat au point d'achat. Cette garantie est nulle si le chargeur de batterie a été ouvert, manipulé avec négligence ou réparé par un intervenant autre que CTEK SWEDEN AB ou ses représentants agréés. Un des trous de vis du fond du chargeur est scellé. Le retrait ou l'altération de ce scellé annule la garantie. CTEK SWEDEN AB n'apporte aucune garantie autre que cette garantie limitée et n'est responsable d'aucun autre coût que ceux mentionnés ci-dessus, c'est-à-dire aucun dommage consécutif. En outre, CTEK SWEDEN AB n'est obligé par aucune autre garantie que celle-ci.

CTEK offre un support personnalisé aux professionnels : www.ctek.com Allez sur le site pour obtenir la dernière version du mode d'emploi.

Par courriel : [e-mail], par téléphone : [phone], par télécopie : [phone]. Par poste : CTEK SWEDEN AB, Rostugnsvägen 3, SE-776 70 VIKMANSHYTTAN, SWEDEN.

VIKMANSHYTTAN, SWEDEN 2011-09-01

Bengt Hagander, Président CTEK SWEDEN AB
