VT8093 - Détecteur V-TAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge (PIR)
Marque	V-TAC
Modèle	VT8093
Alimentation	220-240 V AC, 50/60 Hz
Détection	Infrarouge passif (PIR)
Angle de détection	180°
Portée de détection	Jusqu'à 12 m
Réglage LUX	Seuil réglable de <3 LUX à plein jour
Temporisation	Réglable (généralement de 5 s à 5 min)
Consommation en veille	~0,5 W
Indice de protection	IP44
Matériau	ABS
Dimensions (L x H x P)	Env. 10 x 10 x 10 cm
Poids	Env. 150 g
Installation	Murale, avec couvercle arrière
Raccordement	Bornier 3 fils (phase, neutre, charge)
Fonctions	Détection de mouvement, commutation jour/nuit, temporisation
Entretien	Nettoyer avec un chiffon doux et sec ; éviter produits chimiques
Sécurité	Installation par électricien certifié ; couper le courant avant intervention
Garantie	2 ans

FOIRE AUX QUESTIONS - VT8093 V-TAC

Comment régler le seuil jour/nuit ?

Tournez le bouton LUX pour ajuster le niveau de luminosité. Position 'sgleil' (max) pour fonctionnement de jour, position '3' (min) pour fonctionnement seulement la nuit (<3 LUX).

Quelle est la portée maximale de détection ?

La portée maximale est d'environ 12 mètres, dans un angle de 180°.

Le détecteur peut-il être utilisé en extérieur ?

Oui, grâce à son indice IP44, il résiste aux intempéries légères. Évitez toutefois une exposition directe à la pluie battante.

Comment installer le détecteur ?

Coupez l'électricité, retirez le couvercle arrière, raccordez les fils selon le schéma, fixez le couvercle au mur, puis remontez le capteur. Faites appel à un électricien certifié si nécessaire.

Que faire si le détecteur ne s'allume pas ?

Vérifiez l'alimentation (fusible, disjoncteur), le réglage LUX (trop bas en journée ?) et la bonne connexion des fils. Si le problème persiste, contactez le SAV.

La temporisation est-elle réglable ?

Oui, le détecteur permet de régler le temps de maintien de l'éclairage après détection. La plage de réglage typique est de 5 secondes à 5 minutes (non précisée dans la notice).

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits nettoyants agressifs ou abrasifs qui pourraient endommager le capteur.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication. Elle ne couvre pas les dommages dus à une installation incorrecte.

Puis-je utiliser le détecteur avec des ampoules LED ?

Oui, le détecteur est compatible avec les ampoules LED. Assurez-vous que la puissance totale de la charge ne dépasse pas la capacité du détecteur (non spécifiée, mais généralement 300-500 W en LED).

Comment tester le détecteur après installation ?

Réglez le LUX sur 'sgleil' (max) et la temporisation au minimum. Mettez sous tension, puis marchez dans la zone de détection. Le voyant doit s'allumer. Ajustez ensuite les réglages selon vos besoins.

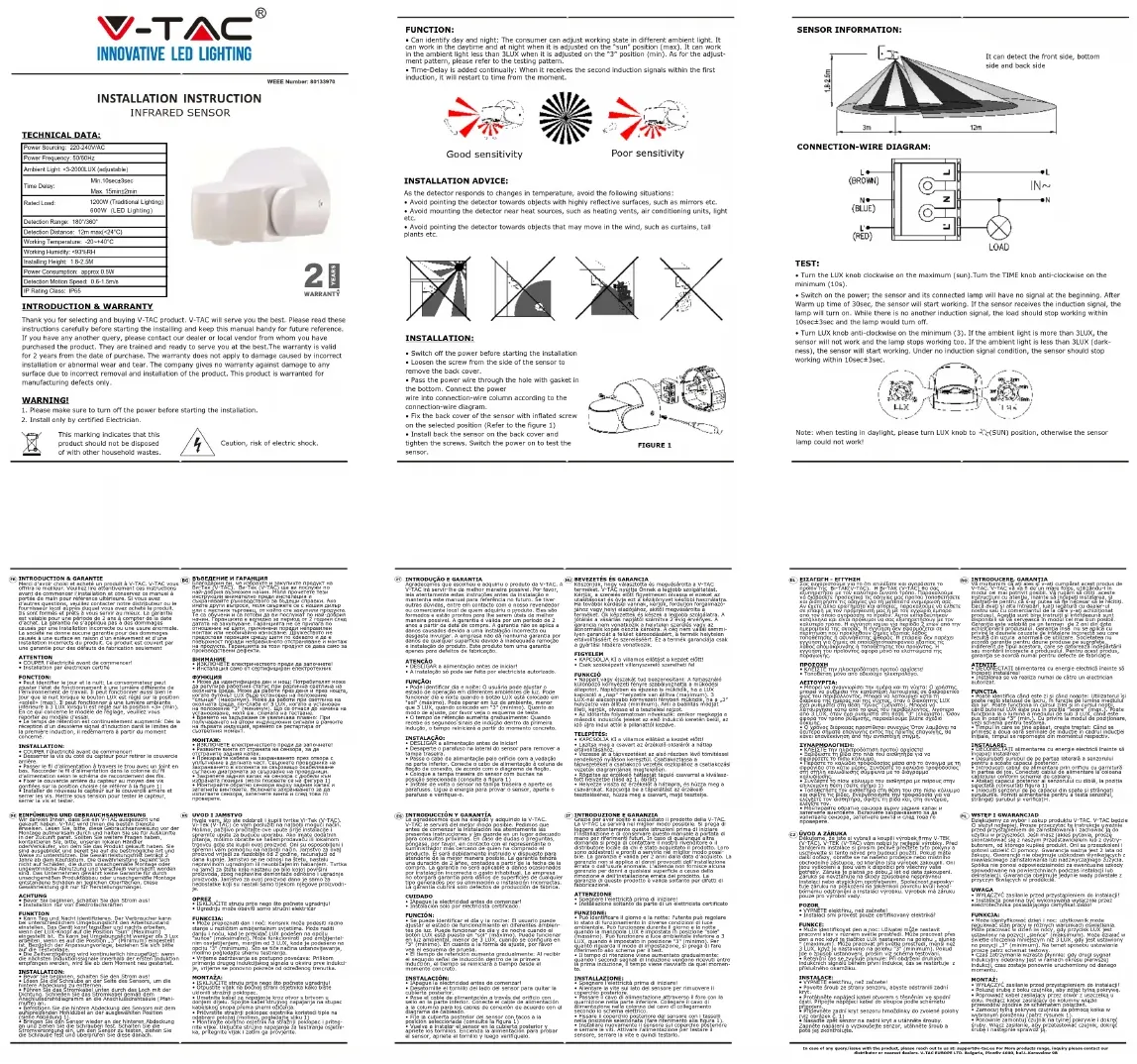

MODE D'EMPLOI VT8093 V-TAC

Merci d'avoir choisi et acheté un produit à V-TAC, V-TAC vous offrira le meilleur. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel pour la durée de deux ans d'autres événements, veuillez contacter notre distributeur ou le fournisseur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pour une période de 2 ans à compter de la date d'achat. La garantie ne s'applique pas à des dommages de la durée de deux ans d'autres événements, veuillez contacter une durée de deux ans d'autres événements. La société ne donne aucune garantie pour des dommages causés à une surface en raison d'un enlèvement et d'une installation incorrects du produit. Ce produit est couvert par une garantie pour des défauts de fabrication seulement.

Attention

- COUPER l'électricité avant de commencer! - Installation par électricien certifié

• Peut identifier le jour et la nuit: Le consommateur peut ajuster l'état de fonctionnement à une lumière différente de l'environnement de travail. Il peut fonctionner aussi bien le jour que la nuit lorsque le bouton LUX est réglé sur la position «single» (max). Il peut fonctionner à une lumière ampleure inférieure à 3 LUX lorsqu'il est réglé sur la position «3» (min). En ce qui concerne le modèle de réglage, veuillez vous reporter au modèle d'essai.

- Le temps de retention est continuellement augmenté. Dès la réception d'un deuxième signal d'induction dans les limites de la première induction, il redémarrera à partir du moment concerné.

Installation:

INSTALLATION: • COPPER l'électricité avant de commencer! • Desseerer la vis du côté du capteur pour retirer le couvercle arrière. • Passer le fil d'alimentation à travers le trou avec un joint en bas. Raccorder le fil d'alimentation dans la colonne du fil d'alimentation selon le schéma de raccordement des fils. • Fixer le couvercle arrière du capteur au moyen des vis de la position choisie (se référer à la figure 1) • Installer de nouveau le capteur sur le couvercle arrière et serrer les vis. Mettre sous tension pour tester le capteur, serrer la vis et tester.
