Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	Siemens
Modèle	SITOP UPS1100
Tension d'entrée nominale	24 V CC
Plage de tension d'entrée	21 à 29 V CC
Courant de sortie nominal	1,2 Ah : 10 A / 3,2 Ah : 20 A / 7 Ah : 40 A
Type de batterie	2 accumulateurs au plomb AGM sans entretien, 12 V
Capacités de batterie disponibles	1,2 Ah (Yuasa NP1,2-12) ; 3,2 Ah (Yuasa NP3,2-12 ou B.B. Battery BP3,6-12) ; 7 Ah (Yuasa NP7-12 ou B.B. Battery BP7-12)
Degré de protection	IP20 selon EN 60529
Température de fonctionnement	0 à +40 °C
Température d'entreposage	-20 à +50 °C
Dimensions (L × H × P)	1,2 Ah : 89 × 130 × 107 mm ; 3,2 Ah : 190 × 169 × 79 mm ; 7 Ah : 186 × 186 × 110 mm
Montage	Sur rail DIN EN 60715 (TH35-15/7,5 pour 1,2 Ah ; TH35-15 pour 3,2 Ah)
Fusible	Plat 15 A (1,2 Ah) ; plat 25 A (3,2 Ah et 7 Ah)
Bornes de raccordement	X1 : entrée CC (bipolaire à vis) ; X2 : signalisation (bipolaire à vis)
Signalisation	LED
Normes	VDE 0510 partie 2 / EN 50272-2
Remplacement de batterie	Retirer le fusible, ouvrir le couvercle (vis Torx T10), appuyer sur Reset ≥2s, remplacer, refermer, remettre le fusible
Sécurité	Installation par personnel qualifié ; recycler les batteries déchargées conformément aux prescriptions
Références	6EP4131-0GB00-0AY0 (1,2 Ah) ; 6EP4133-0GB00-0AY0 (3,2 Ah) ; 6EP4135-0GB00-0AY0 (7 Ah)

FOIRE AUX QUESTIONS - SITOP UPS1100 SIEMENS

Comment remplacer la batterie du SITOP UPS1100 ?

Pour remplacer la batterie, retirez le fusible, desserrez les vis Torx T10 (⑥) et ouvrez le couvercle. Appuyez sur la touche Reset pendant au moins 2 secondes (la LED clignote). Remplacez la batterie par un modèle identique (même numéro de charge). Appuyez de nouveau sur Reset ≥2s, refermez le couvercle et remettez le fusible.

Quelle est la tension d'entrée requise ?

La tension d'entrée nominale est de 24 V CC, avec une plage de 21 à 29 V CC.

Quels types de batteries sont compatibles ?

Les batteries compatibles sont des accumulateurs au plomb AGM sans entretien de 12 V. Pour 1,2 Ah : Yuasa NP1,2-12 ; pour 3,2 Ah : Yuasa NP3,2-12 ou B.B. Battery BP3,6-12 ; pour 7 Ah : Yuasa NP7-12 ou B.B. Battery BP7-12.

Comment installer l'appareil sur un rail DIN ?

Fixez l'appareil sur un rail DIN selon EN 60715 : pour la version 1,2 Ah, utilisez un rail TH35-15/7,5 ; pour 3,2 Ah et 7 Ah, un rail TH35-15. Laissez un espace libre d'au moins 50 mm au-dessus et en dessous. Les bornes d'entrée et sortie doivent être en bas.

Que signifie le clignotement de la LED lors du remplacement de batterie ?

Lorsque vous appuyez sur la touche Reset après avoir ouvert le couvercle, la LED clignote pour indiquer que le remplacement de batterie est en cours. Après avoir remplacé la batterie et appuyé de nouveau sur Reset, la LED s'éteint.

Quelle est la durée de vie de la batterie ?

La durée de vie dépend de la température et des cycles. Le taux de déchargement est d'environ 3% par mois à 20°C. À température plus élevée, la décharge s'accélère. Les batteries doivent être remplacées par des accumulateurs de même numéro de charge.

Comment assurer une ventilation suffisante pour le bloc-batterie ?

Installez le bloc-batterie à l'endroit le plus frais de l'armoire, de préférence dans la partie inférieure. Assurez une aération conformément à la norme VDE 0510 partie 2 / EN 50272-2 ou aux prescriptions nationales.

Puis-je utiliser des batteries de capacité différente ?

Non, les accumulateurs doivent toujours être remplacés par des accumulateurs de même numéro de charge (état de charge approximativement identique). Utilisez uniquement les modèles de batteries recommandés pour chaque version (1,2 Ah, 3,2 Ah ou 7 Ah).

Quels sont les fusibles recommandés ?

Pour la version 1,2 Ah, utilisez un fusible plat de 15 A. Pour les versions 3,2 Ah et 7 Ah, utilisez un fusible plat de 25 A. Le fusible ne doit être mis en place que lors de la mise en service.

Comment recycler les batteries usagées ?

Le recyclage des accumulateurs doit être réalisé à l'état de déchargement et en conformité avec les prescriptions locales (par exemple, la directive DEEE). Ne jetez pas les batteries avec les déchets ménagers.

MODE D'EMPLOI SITOP UPS1100 SIEMENS

Le bloc-batterie 24 V/1,2 Ah ou 3,2 Ah ou 7 Ah comporte un support de batterie de 2 accumulateurs au plomb AGM sans entretien et fermés de même que des bornes pour les câbles de liaison pour une alimentation sans interruption SITOP UPS1600. Degré de protection IP20 selon EN 60529

Voir Figure 1 : Vue des appareils (Page 1)

Important

Le fusible ne doit être mis en place que lors de la mise en service dans les portefusibles.

Les accumulateurs doivent toujours être remplacés par des accumulateurs de même numéro de charge. (état de charge approximativement identique). Le recyclage des accumulateurs doit être réalisé à l'état de déchargement en conformité avec les prescriptions.

L'entreposage, l'installation et l'exploitation des batteries tampon doivent se faire en conformité avec les prescriptions VDE 0510 partie 2 / EN 50272-2 ou des prescriptions nationales. Veiller à une aération suffisante de l'emplacement des batteries. Emplacement de montage du bloc-batterie : dans la partie inférieure ou à l'endroit le plus frais de l'armoire. L'installation et la mise en service de l'appareil / du système doit impérativement être effectuée par des personnes qualifiées.

Fixation

DIN EN 60715-TH35-15/7,5 pour 1,2 Ah

DIN EN 60715-TH35-15 pour 3,2 Ah

L'appareil doit être fixé de sorte que les bornes d'entrée et les bornes de sortie se trouvent en bas.

Un espace libre d'au moins 50 mm doit être prévu en dessous et au-dessus de l'appareil.

voir Figure 2 Montage 1,2 Ah (Page 1)

voir Figure 3 Montage 3,2 Ah (Page 2)

voir Figure 4 Montage 7 Ah (Page 2)

SITOP UPS1100 186 215 101 8 174 190

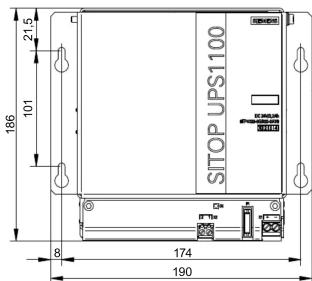

Figure 3: Montage 3,2 Ah

Figure 3: Montage 3,2 An Figure 3: Montage 3,2 An

Figure 3. Montage 5,2 An

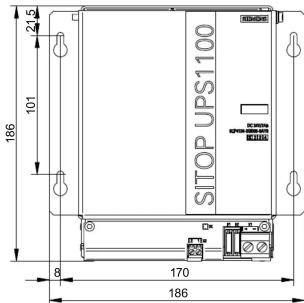

SITOP UPS1100 21.5 101 8 170 186

L'installation des appareils doit se faire en conformité avec les prescriptions nationales.

voir Figure 5 Entrée/sortie 1,2 Ah (Page 2)

voir Figure 6 Entrée/sortie 7 Ah (Page 3)

voir Figure 7 Caractéristiques des bornes 1,2 Ah/3,2 Ah (Page 3)

voir Figure 8 Caractéristiques des bornes 7 Ah (Page 3)

Constitution

1	Entrée CC X1
2	Borne de signalisation X2
3	Fusible F1/F2 (F2 seulement pour 7 Ah)
4	Signalisation (LED)
6	Vis de remplacement de batterie (Torx T10)

voir Figure 5 Entrée/sortie 1,2 Ah (Page 2)

voir Figure 6 Entrée/sortie 7 Ah (Page 3)

Batterie

2 accumulateurs au plomb AGM sans entretien

12 V/1,2 Ah : Type : YUASA NP1,2-12

12 V/3,2 Ah : Type : YUASA NP3,2-12

ou B. B. Battery BP3,6-12 10 V/7 Ah-YUASA NBT 10

12 V77 Air. Type: TUASA NF7-12 ou B. B. Battery BP7-12

Remplacement de batterie

- Retirer le fusible

- Desserrer les vis ⑥, ouvrir le couvercle

- Appuyer sur la touche Reset au moins 2 s (la LED clignote)

- Remplacer la batterie

- Appuyer sur la touche Reset au moins 2

• Fermer le couvercle (visser)

- Mettre en place le fusible

voir Figure 9 Reset (Page 3)

voir Figure 10 Schéma de câblage (Page 4)

Le taux de déchargement des accumulateurs est d'environ 3 % par mois avec une température de 20 °C. Cette valeur dépend de la température et augmente en cas de température croissante et diminue en cas de température décroissante.

Figure 7: Caractéristiques des bornes 1,2 Ah/3,2 Ah

Figure 8: Caractéristiques des bornes 7 Ah

Caractéristiques techniques

Valeurs d'entrée

Tension d'entrée nominale U_e nom :24 V CC

Plage de tension d'entrée :21 à 29 V CC

Valeurs de sortie

Courant de sortie nominal I_a nom :UPS1100 1,2 Ah: 10 AUPS1100 3,2 Ah: 20 AUPS1100 7 Ah: 40 A

Fusible

Fusible plat 15 A (emballage) pouraccumulateur de 1,2 Ah

Fusible plat 25 A (emballage) pouraccumulateur de 3,2 Ah ou 7 Ah (2x)

Conditions ambiantes

Température de fonctionnement0 à +40 °C

Température d'entreposage :-20 à +50 °C

degré de salissement 2

Convection naturelle

Raccordements

Borne à vis bipolaire X12 x raccordement accumulateur (+Bat et-Bat)

Borne à vis bipolaire X22 x raccordement signalisation

Voir Figure 7 Caractéristiques desbornes 1,2 Ah/3,2 Ah (Page 3)

Voir Figure 8 Caractéristiques desbornes 7 Ah (Page 3)

Voir aussi Figure 5 Entrée/sortie 1,2 Ah(Page 2)

Voir aussi Figure 6 Entrée/sortie 7 Ah(Page 3)

Dimensions

1,2 Ah :Largeur × hauteur × profondeur en mm :89 × 130 × 1073,2 Ah :Largeur × hauteur × profondeur en mm :190 × 169 × 797 Ah :Largeur × hauteur × profondeur en mm :186 × 186 × 110

6EP4131-0GB00-0AY0 1,2Ah 6EP4133-0GB00-0AY0 3,2Ah

Figure 10: Schéma de câblage
