RF4320670 - Commutateur Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau avec fonction PoE
Marque	Renkforce
Modèle	RF4320670
Numéro de commande	2160335
Nombre de ports RJ45	8 ports (4 PoE + 4 données)
Ports PoE	Ports 1 à 4 (10/100 Mo/s, PoE)
Norme PoE	IEEE 802.3af
Puissance PoE totale	60 W max
Puissance PoE par port	30 W max
Taux de transfert maximal	1,6 Go/s
Capacité de la table MAC	2 K adresses
Tension d'entrée (appareil)	53,5 V CC
Courant d'entrée (appareil)	1,2 A
Alimentation fournie	Bloc secteur 100-240 V CA / 53,5 V CC, 1,2 A
Consommation maximale	65 W (PoE activée)
Systèmes d'exploitation compatibles	Windows XP à 10, Mac OS 10.5 à 10.14, Linux Ubuntu 10.04 à 19.04
Température de fonctionnement	0 à +45 °C
Humidité de fonctionnement	10 à 90 % HR (sans condensation)
Température de stockage	-40 à +70 °C
Humidité de stockage	5 à 90 % HR (sans condensation)
Entretien	Débrancher avant nettoyage, utiliser un chiffon sec non pelucheux
Sécurité	Utilisation en intérieur uniquement, éviter l'humidité, ne pas couvrir
Utilisation prévue	Distributeur de réseau LAN avec transmission PoE

FOIRE AUX QUESTIONS - RF4320670 Renkforce

Comment brancher le commutateur Renkforce RF4320670 ?

Connectez le câble réseau entrant à un port LAN 5 à 8 (données). Branchez les périphériques PoE aux ports 1 à 4. Raccordez le bloc d'alimentation fourni à la prise secteur puis au commutateur. Le voyant PWR s'allume lorsque l'appareil est sous tension.

Quels appareils puis-je connecter aux ports PoE ?

Vous pouvez connecter tout périphérique compatible IEEE 802.3af comme des caméras IP, points d'accès Wi-Fi ou téléphones VoIP. La puissance ne doit pas dépasser 30 W par port et 60 W au total.

Quelle est la puissance maximale délivrée par chaque port PoE ?

Chaque port PoE peut fournir jusqu'à 30 W, mais la puissance totale des 4 ports ne doit pas excéder 60 W.

Que faire si le voyant MAX s'allume ?

Le voyant MAX indique que la puissance PoE maximale (60 W) est atteinte. Débranchez un périphérique PoE ou réduisez la consommation pour éviter une surcharge.

Comment nettoyer le commutateur ?

Débranchez l'appareil de la prise secteur et de tous les câbles. Nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques, d'alcool ou d'eau.

Quels câbles réseau utiliser ?

Utilisez des câbles RJ45 de catégorie CAT 5, 5e ou 6 (paire torsadée) pour une distance maximale de 100 m par câble. Pour le PoE, assurez-vous que le câble supporte l'alimentation.

Le commutateur est-il compatible avec Windows 10 ?

Oui, le commutateur est compatible avec Windows XP à 10 (32/64 bits), ainsi qu'avec Mac OS 10.5 à 10.14 et Linux Ubuntu 10.04 à 19.04. Aucun pilote n'est nécessaire car il s'agit d'un commutateur réseau standard.

Puis-je utiliser le commutateur en extérieur ?

Non, l'utilisation est uniquement autorisée en intérieur. Évitez l'humidité, la lumière directe du soleil et les températures extrêmes. Utilisez-le dans un endroit sec et ventilé.

Comment savoir si un périphérique PoE est correctement alimenté ?

Le voyant PSE correspondant au port s'allume lorsqu'un périphérique PoE est détecté et alimenté. Vérifiez que le périphérique est compatible IEEE 802.3af et que la puissance totale ne dépasse pas 60 W.

Que faire en cas de panne ?

Vérifiez d'abord l'alimentation et les câbles. Si le problème persiste, consultez un spécialiste. Ne tentez pas de réparer l'appareil vous-même. Contactez le service technique de Renkforce ou un atelier agréé.

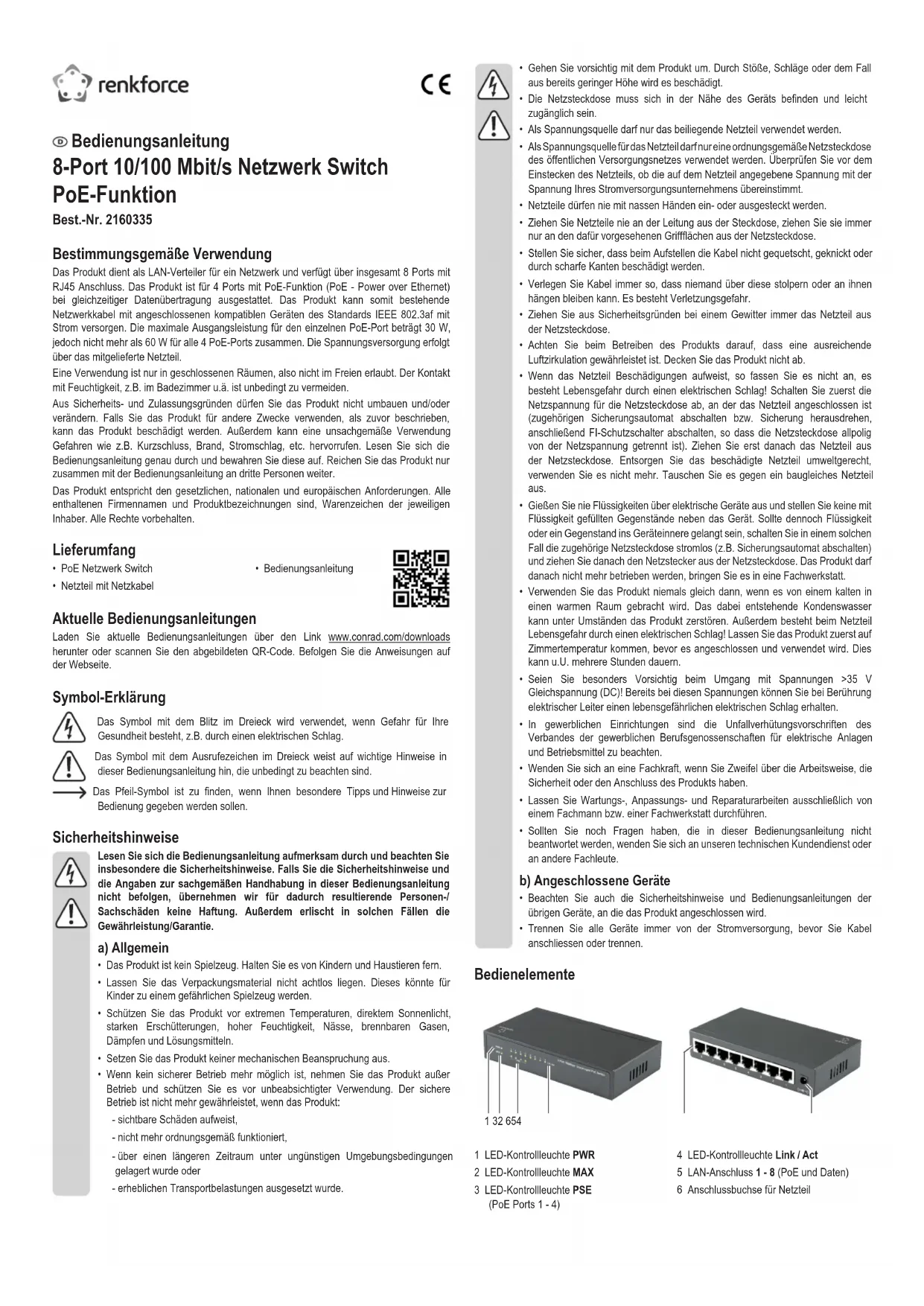

MODE D'EMPLOI RF4320670 Renkforce

Fonction Poe du commutateur réseau à 8 ports 10/100 mo/s

N° de commande 2160335

Utilisation prévue

Ce produit sert de distributeur de réseau LAN et est équipé de 8 ports au total avec connecteur RJ45. Ce produit est équipé de 4 ports avec fonctionnalité PoE (Power over Ethernet) pour la transmission simultanée des données. Le produit peut ainsi alimenter un câble réseau existant et des appareils compatibles connectés selon la norme IEEE 802.3af. La puissance de sortie maximale de chaque port PoE est de 30 W. Toutefois, la puissance totale des 4 ports PoE ne doit pas dépasser 60 W. L'alimentation électrique s'effectue au moyen du bloc d'alimentation fourni.

L'utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l'utilisation en plein air est interdite. Évitez impérativement tout contact avec l'humidité, par ex. dans la salle de bain, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l'électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences légales, européennes et nationales en vigueur. Tous les noms d'entreprises et toutes les appellations de produits indiquées sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Commutateur réseau avec fonction PoE

- Mode d'emploi

- Bloc d'alimentation avec câble d'alimentation

Modes d'emploi actualisés

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet.

Explication des symboles

Le symbole de l'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.

- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

- Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet très dangereux pour les enfants.

- Le produit ne doit pas être exposé à des températures extrêmes, à la lumière directe du soleil, à des secousses intenses, à une humidité élevée, à l'eau, à des gaz inflammables, à des vapeurs et à des solvants.

- N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,
• ne fonctionne plus correctement,
• a été rangé dans des conditions inadéquates sur une longue durée, ou
• a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.
• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
• Seul le bloc d'alimentation fourni doit être utilisé comme source de tension.
• Comme source de tension pour le bloc d'alimentation, utilisez uniquement une prise de courant en parfait état raccordée au réseau d'alimentation public. Avant de brancher le bloc d'alimentation, vérifiez si la tension indiquée correspond à celle de votre fournisseur d'électricité.
• Ne branchez ou débranchez jamais les blocs d'alimentation avec des mains mouillées.
• Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.
• Lors de l'installation du produit, assurez-vous que les câbles ne sont pas coincés, pliés ou endommagés par des bords coupants.
• Disposez les câbles de façon à éviter que des personnes ne trébuchent dessus ou n'y restent accrochées. Dans le cas contraire, vous courez un risque de blessures.
• Pour des raisons de sécurité, retirez la fiche secteur de la prise de courant par temps d'orage.
• Veillez à assurer une circulation d'air suffisante lors de l'utilisation du produit. Ne couvrez pas le produit.
• Si le bloc d'alimentation est endommagé, ne le touchez pas : DANGER de mort par électrocution ! Coupez d'abord l'alimentation de la prise de courant sur laquelle le bloc d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis arrêtez le disjoncteur différentiel de sorte que la prise de courant soit déconnectée sur tous les pôles). Ce n'est qu'après cela que vous pouvez débrancher le bloc d'alimentation de la prise de courant. Éliminez le bloc d'alimentation endommagé de manière écologique, ne l'utilisez plus. Remplacez-le par un autre du même type !
• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Toutefois, si du liquide ou un objet pénètre à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. N'utilisez plus le produit par la suite et confiez-le à un atelier spécialisé.
• N'allumez jamais l'appareil immédiatement après son passage d'une pièce froide à une pièce chaude. L'eau de condensation qui en résulterait pourrait éventuellement détruire l'appareil. En plus, le bloc d'alimentation vous expose à un danger de mort par électrocution ! Laissez l'appareil s'acclimater à la température ambiante avant de le brancher et de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.
• Soyez particulièrement prudent lors de la manipulation de tensions en courant continu (CC) supérieures à 35 V ! En cas de contact avec des pièces électriques munies de telles tensions, vous courez un risque d'électrocution mortelle.
• Dans les installations industrielles, il convient d'observer les prescriptions des associations professionnelles en matière de prévention des accidents dans le cadre des installations et des matériels électriques.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Toute opération d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas répondu, veuillez vous adresser à notre service technique ou à un autre expert.

B) Appareils raccordés

• Respectez également les consignes de sécurité et le mode d'emploi des autres appareils raccordés au produit.
• Débranchez toujours tous les appareils de l'alimentation électrique avant de brancher ou débrancher le câble.

Éléments de fonctionnement

1 Témoin LED PWR 2 Témoin LED MAX 3 Témoin LED PSE ports PoE 1 à 4)

5 Port LAN 1 à 8 (PoE et données) 6 Prise pour le bloc d'alimentation

Mise en service

Les ports LAN 1 à 4 prennent en charge la fonction PoE. Tenez-en compte lors du raccordement du câble réseau. Une fois la fonction PoE activée, le témoin LED PSE (ports PoE 1 à 4) (3) correspondant s'allume.

Il est recommandé de connecter le câble réseau entrant à l'un des ports LAN 5 à 8 pour pouvoir utiliser tous les ports LAN avec fonction PoE 1 à 4.

• Installez le produit dans un environnement frais. À cet effet, tenez compte des conditions d'utilisation énoncées à la section « Données techniques ». Maintenez une distance d'au moins 10 cm autour de l'appareil pour permettre une circulation d'air suffisante. Le produit ne doit en aucun cas être couvert. Placez le produit sur une surface plane et propre.
• Connectez le câble réseau RJ45 entrant à l'un des ports LAN 5 à 8.
• Branchez un câble réseau RJ45 CAT 5, 5e, 6 (paire torsadée, 100 m max. par câble) à l'un des ports LAN avec fonction PoE 1 à 4 (5). Vous pouvez connecter un périphérique compatible selon la norme IEEE 802.3af (p. ex. une caméra IP) à l'autre extrémité du câble réseau. Les 4 ports LAN PoE disposent d'une puissance totale de 60 W, avec un maximum de 30 W par port. Veuillez vous reporter au chapitre « Données techniques ».
• Raccordez la fiche de connexion du câble d'alimentation fourni à la prise de raccordement du bloc d'alimentation. Raccordez la fiche ronde du bloc d'alimentation à la prise de raccordement (6) du commutateur réseau. Raccordez la fiche de mise à la terre du câble d'alimentation à une prise de courant appropriée.
• Le témoin LED PWR (1) s'allume pour indiquer que le produit est branché au réseau électrique.
• Une fois la connexion réseau activée, le témoin LED Link/Act (4) s'allume.
• Une fois la connexion PoE établie, le témoin LED PSE (3) 1 à 4 correspondant s'allume pour indiquer qu'un appareil électrique a été détecté.
• Débranchez tous les appareils connectés du produit après utilisation. Débranchez le bloc d'alimentation de la prise de courant après utilisation.

Brève description des éléments de commande

Élément de commande Fonction
LED PWR Indique que le produit est alimenté en énergie.
LED MAX Indique que la puissance maximale du PoE a été atteinte.
LED PSE Indique que le produit alimente une connexion LAN en énergie.
LED Link/Act	Indique que le produit est connecté à un appareil au moyen d'un ou de plusieurs ports LAN. La connexion doit être active.
Port LAN 1 à 8	Connexion des appareils Ethernet tels que les routeurs, les caméras ou les ordinateurs.

Entretien et nettoyage

• Débranchez l'appareil de la prise de courant ainsi que des appareils connectés avant de le nettoyer.
• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage; cela risquerait d'endommager le boîtier, voire de provoquer des dysfonctionnements.
• Ne plongez pas le produit dans de l'eau ou tout autre liquide.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de l'environnement.

Commutateur réseau

Tension/courant d'entrée.... 53,5 V CC, 1,2 A

Puissance absorbée.... max. 65 W (PoE activée)

Puissance de sortie PoE....60 W max. pour tous les ports, 30 W max. par port

Norme IEEE....802.3af, 802.3az

Prise en charge.... Transmission en duplex intégral avec contrôle de flux conformément à la norme IEEE 802.3x, transmission semi-duplex avec contrôle de flux grâce à la contre-pression

Taux de transfert max. 1,6 Go/s

Ports (RJ45).... Ports 5 à 8 : 4X données LAN de 10/100 Mo/s, Ports 1 à 4 : 4 sorties de données/courant LAN (PoE) de 10/100 Mo/s

Nombre d'adresses MAC....2 K

Réseau multimédia....10-Base TX : Câble UTP CAT 3, 4, 5 (max. 100 m), 100-Base TX : Câble UTP CAT 5, 5e, 6 (max. 100 m)

Systèmes requis.... Windows® XP (Home, Pro, avec SP1, SP2, SP3, 32 bits uniquement), Vista™ (32/64 bits), 7 (32/64 bits), 8 & 8.1 (32/64 bits), 10 (32/64 bits), 10S, RT, Mac OS 10.5 à 10.14, Linux Ubuntu 10.04 à 19.04

Conditions de fonctionnement....0 à +45 °C, 10 – 90 % HR (sans condensation)

Conditions de stockage....-40 à +70 °C, 5 – 90 % HR (sans condensation)

Bloc d'alimentation

Tension/courant d'entrée....100 - 240 V/CA, 50/60 Hz, 1,5 A

Tension/courant de sortie....53,5 V/CC, 1,2 A
